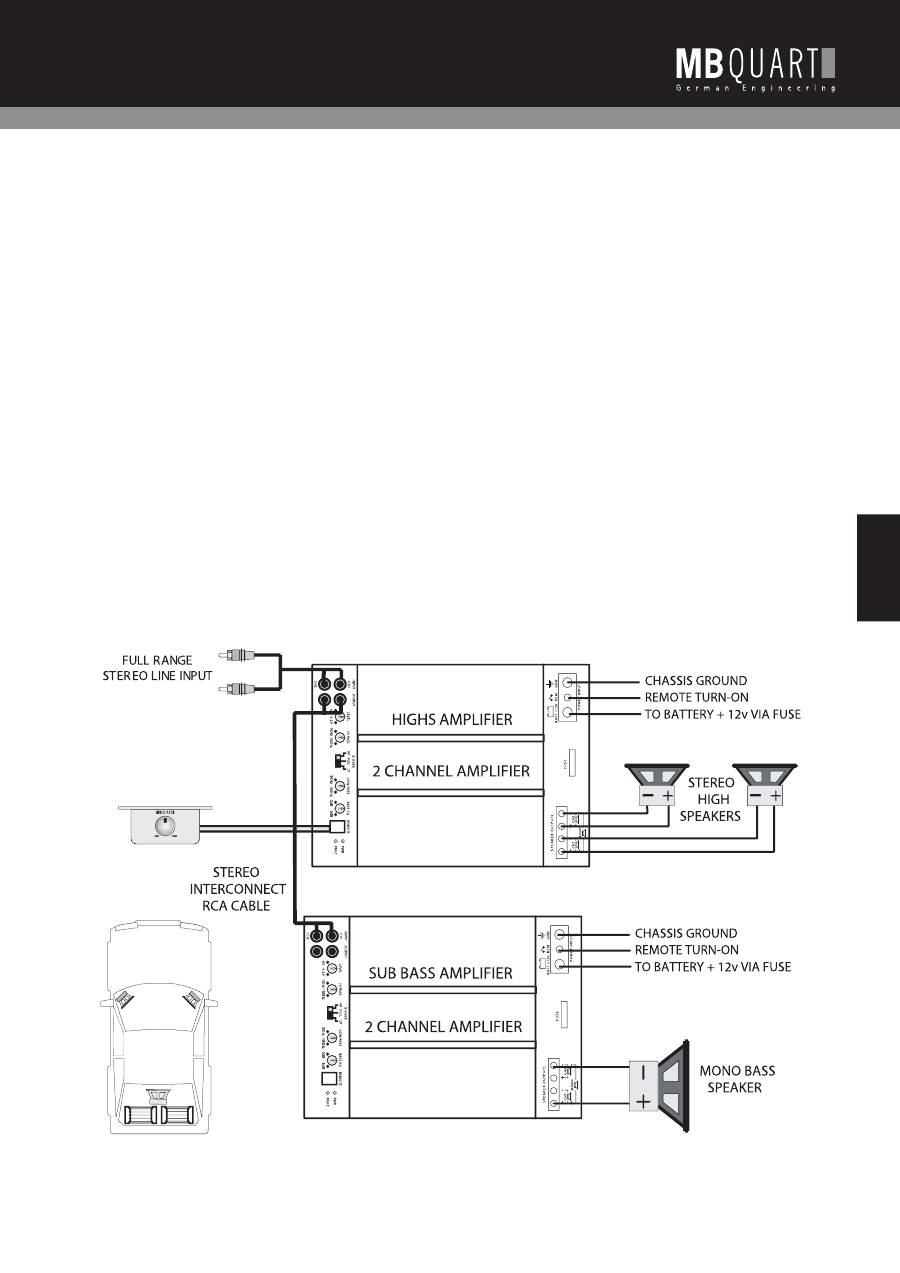

Passe-haut stéréo avec passe-bas mono dans un

système actif à 2 voies voire un bi-amplifi cateur

Dans cette application, nous utilisons un amplifi cateur 2 canaux pour les

hautes fréquences et un deuxième pour les basses fréquences voire un

subwoofer mono. Veuillez vérifi er les spécifi cations des haut-parleurs afi n de

défi nir les critères maximaux de la puissance de l‘amplifi cateur.

Check-list pour les connexions par câble:

Brancher les entrées Cinch (LINE IN) de l‘amplifi cateur pour les hautes fré-

quences avec des câbles Cinch hauts de gamme sur le poste de radio/lecteur

de CD.

Brancher les sorties LINE OUT de l‘amplifi cateur pour les hautes fréquences

avec un câble Cinch stéréo sur les entrées de l‘amplifi cateur pour les basses

fréquences.

Raccordement du subwoofer mono:

Brancher les terminaux positifs du haut-parleur mono sur le raccord „LEFT +“

ainsi que son terminal négatif sur le raccord „RIGHT -“.

Check-list pour le réglage des commutateurs de fi ltre:

- Amplifi cateur d‘aiguës: contrôleur X-OVER dans la position HP.

- Amplifi cateur de graves: contrôleur X-OVER dans la position LB/BP.

Check-list pour le réglage des régulateurs de la fréquence

de recouvrement:

Amplifi cateur d‘aiguës:

- HI PASS: 100 Hz

- LOW PASS: non applicable

Amplifi cateur de graves:

- HI PASS (fi ltre subsonique): 10 Hz à 40 Hz

- LOW PASS: 100 Hz

Veuillez tenir compte du fait que ces fréquences de coupure constituent

uniquement des propositions. Vérifi er les spécifi cations du fabricant pour les

haut-parleurs et lire le chapitre „Réglage de l‘installation pour obtenir les

meilleures performances possibles“.

Check-list pour les régulateurs LEVEL:

Consulter le chapitre „Réglage de l‘installation pour obtenir les meilleures

performances possibles“.

Minimum pour les impédances globales du haut-parleur:

- 2 ohms par canal dans le mode stéréo.

- 4 ohms dans le mode mono ponté.

APPLICATIONS DE L‘AMPLIFICATEUR Amplifi cateur 2 canaux PAB 2100
