MB QUART PAB 2100: Français

37

Fr an ça is

MBQR-1

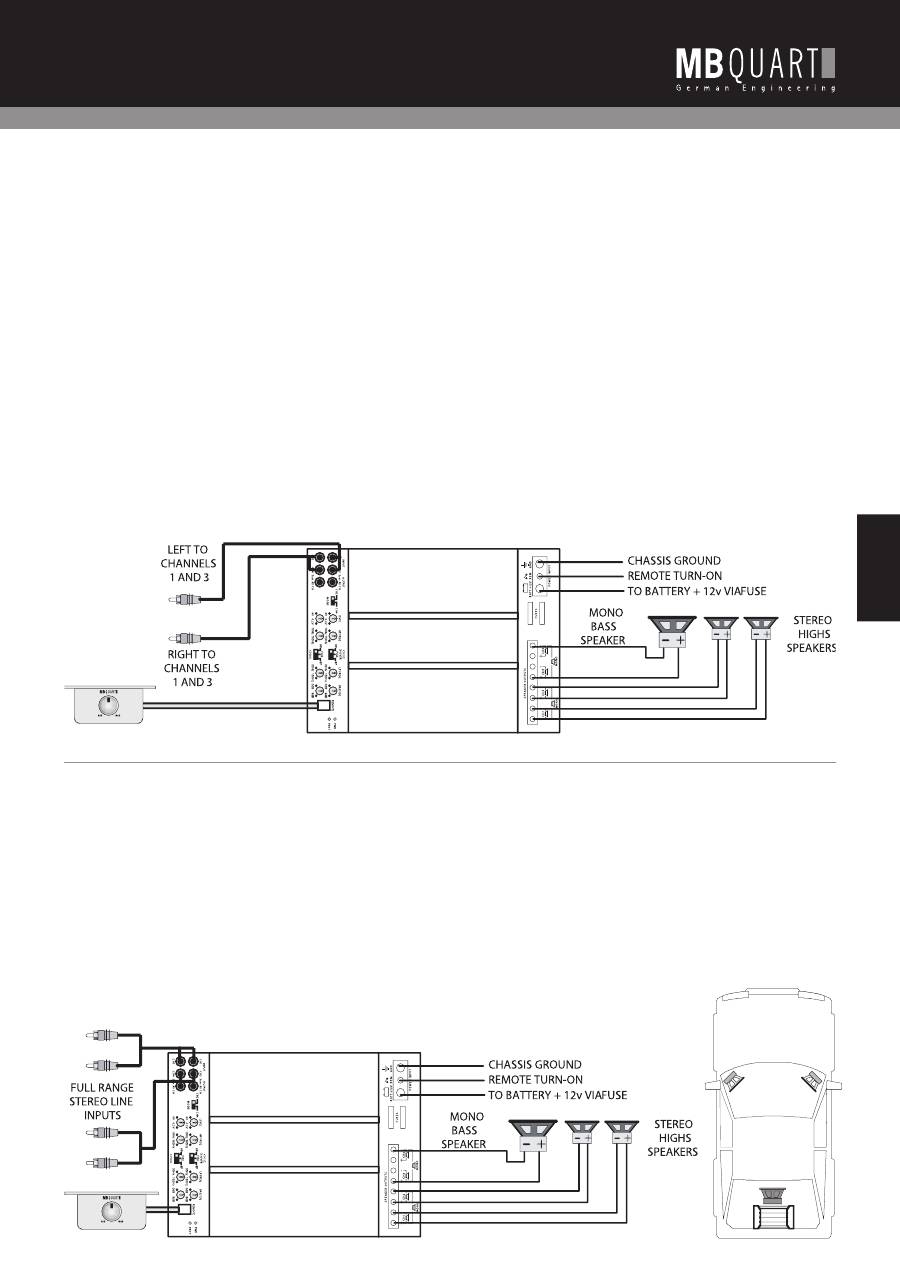

Système actifs à 2 voies ou bi-amplifi cateur

avec mono bass

Cette application montre comme il peut être simple d‘installer un système

actif à 2 voies en utilisant un amplifi cateur 4 canaux Premium. Les canaux 1

et 2 sont utilisés pour les aiguës, les canaux 3 et 4 pour le mono bass.

Check-list pour les connexions par câble:

Vous devez alimenter le même signal aux deux entrées (LINE IN), c‘est pour-

quoi vous devez utiliser deux adaptateurs Y, un premier pour, conformément

à l‘illustration, alimenter le signal de gauche dans les canaux 1 et 3, ainsi

qu‘un deuxième pour alimenter le signal de droite dans les canaux 2 et 4.

Raccordement du subwoofer mono:

Brancher le terminal de raccordement positif du haut-parleur mono sur le

raccord „LEFT +“ ainsi que le terminal négatif sur le raccord „RIGHT -“.

Check-list pour le réglage des commutateurs de fi ltre:

- 1/2 CH X-OVER: Position „HI“

- 3/4 CH X-OVER: Position „LP/BP“

Check-list pour le réglage des régulateurs de la fréquence

de recouvrement:

Canaux 1/2:

Canaux 3/4:

- HI PASS: 100 Hz

- HI PASS (subsonique): 20 Hz

- LOW PASS: non applicable

- LOW PASS: 100 Hz

Veuillez tenir compte du fait que ces fréquences de coupure constituent

uniquement des propositions. Vérifi er les spécifi cations du fabricant pour les

haut-parleurs et lire le chapitre „Réglage de l‘installation pour obtenir les

meilleures performances possibles“.

Check-list pour les régulateurs LEVEL:

Consulter le chapitre „Réglage de l‘installation pour obtenir les meilleures

performances possibles“.

Minimum pour les impédances globales du haut-parleur:

- 2 ohms par canal dans le mode stéréo.

- 4 ohms dans le mode mono ponté.

MBQR-1

Système actifs à 2 voies ou bi-amplifi cateur avec

mono bass et fondu-enchaîné des aiguës/graves

Nous présentons ici une variation du système précité. Etant donné qu‘il s‘agit

d‘un système à 2 voies, nous pouvons utiliser les sorties en face avant d‘un

appareil de commande pour piloter les aiguës et les sorties en face arrière

pour piloter les graves. Grâce à cette procédure, l‘auditeur peut facilement

adapter aux aiguës le niveau relatif des graves au moyen du régulateur pour

le fondu-enchaîné avant/arrière (Fader) sur l‘appareil de commande.

Les canaux 1 et 2 sont utilisés pour les aiguës, les canaux 3 et 4 pour le

mono bass.

Check-list pour les connexions par câble:

- Utiliser des câbles Cinch hauts de gamme pour brancher les entrées de

l‘amplifi cateur sur la source conformément à l‘illustration.

- Procédez pour le réglage des commutateurs de fi ltre actif et celui des

recouvrements de fréquence de la manière indiquée pour le système précé-

demment décrit.

APPLICATIONS DE L‘AMPLIFICATEUR Amplifi cateur 4 canaux PAB 4100
