MB QUART PAB 2100: APLICACIONES DEL AMPLIFICADORAmplifi cador de 2 canales PAB 2100

48

APLICACIONES DEL AMPLIFICADOR Amplifi cador de 2 canales PAB 2100

MBQR-1

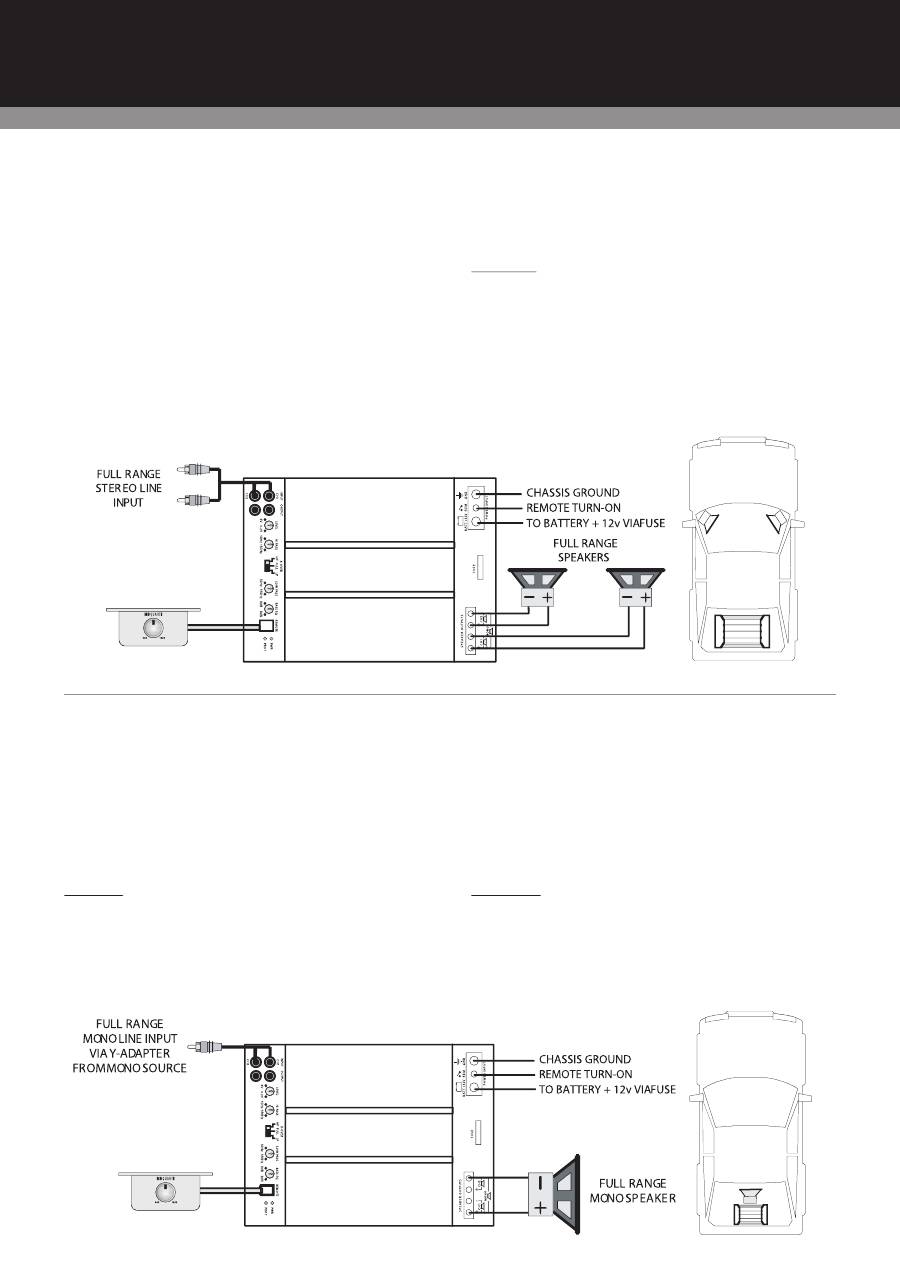

Servicio estéreo de gama completa

Esto es la aplicación básica más frecuente para amplifi cadores de 2 canales

de la serie Premium.

1. Lista de comprobación para la conexión de cables:

Conecte las entradas cinch (LINE IN) mediante cables cinch de alta calidad

con el equipo de radio/reproductor de CD.

2. Selector de diplexor (X-OVER):

El selector de diplexor tiene que encontrarse en la posición “FULL”.

3. Lista de comprobación para la regulación de la frecuencia de transi-

ción:

No procede para el servicio de gama completa (FULL).

4. Sensibilidad de entrada (LEVEL):

Véase capítulo “Ajuste del sistema después de la instalación para obtener el

mejor rendimiento”.

5. Módulo de telemando de bajos:

Conecte el módulo de telemando de bajos a través del cable de control

contenido en el conector “REMOTE” del amplifi cador.

INDICACIÓN:

Valores mínimos para las impedancias de altavoz totales:

4 y 2 ohmios en el modo estéreo ó 4 ohmios en el modo mono.

Este amplifi cador no funciona en el servicio estéreo de 1 ohmio ni en el

servicio mono de 2/1 ohmios.

MBQR-1

Servicio estéreo de gama completa

Esta aplicación muestra el procedimiento de puenteo mono básico para

todos los amplifi cadores MB QUART.

Lista de comprobación para la conexión de cables:

Se requiere una fuente de señal MONO, como p. ej. la salida de un altavoz

de graves mono de un separador activo, independientemente si esta fuente

de señal existe en forma de un equipo separado o en un equipo de control o

ecualizador integrado.

Importante:

Importante:

 No trate de interconectar las salidas activas o positivas de una

fuente para obtener una señal mono, porque esto puede dañar la etapa de

salida de esta fuente. Es necesario que en la entrada izquierda y en la ent-

rada derecha entre la MISMA señal a través de un cable cinch de adaptador

Y. Conecte el terminal de conexión positivo del altavoz mono con el borne

“LEFT +” y su terminal negativo con el borne “RIGHT –”.

Lista de comprobación para el ajuste de los selectores de diplexor:

El selector AMPLIFIER X-OVER tiene que encontrarse en la posición FULL.

Lista de comprobación para el ajuste de los reguladores

de frecuencia de transición:

No procede para el servicio de gama completa (FULL).

SUGERENCIA:

 Si se utiliza la salida de un atavoz de graves mono de un

separador activo se puede activar también en estos amplifi cadores el fi ltro

de paso bajo para obtener una mayor pendiente de frente de la frecuencia

de paso bajo.

Valores mínimos para las impedancias de altavoz totales:

 4 ohmios mono.
