5 Обслуживание

Обеспечение продолжительной безотказной работы

³ Перед началом работы всегда обследуйте волоконно-оптические разъемы и

при необходимости очищайте их.

³ Не допускайте попадания пыли в устройство.

³ Чистите корпус устройства и переднюю панель тряпкой, слегка смоченной

водой.

³ Храните устройство при комнатной температуре в чистом и сухом месте.

Не допускайте попадания прямых солнечных лучей на устройство.

³ Не подвергайте устройство воздействию повышенной влажности и

значительных колебаний температуры.

³ Берегите устройство от ударов и вибраций.

³ Если на поверхность или внутрь устройства попала жидкость, немедленно

отключите питание, отключите устройство от всех внешних источников

питания, извлеките батареи и дайте устройству полностью высохнуть.

ПРЕДУПРЕЖДЕНИЕ

Использование средств управления и настроек, кроме указанных

в данной инструкции, а также нарушение эксплуатационных

процедур и процедур обслуживания может привести к

возникновению опасного уровня лазерного излучения.

Очистка разъемов EUI

Регулярная очистка разъемов EUI необходима для поддержания оптимальной

работоспособности устройства. При этом не требуется разбирать устройство.

ВАЖНО!

Если повреждены внутренние разъемы, потребуется открыть

корпус модуля, поэтому необходимо будет заново выполнить

калибровку.

Очистка разъемов EUI

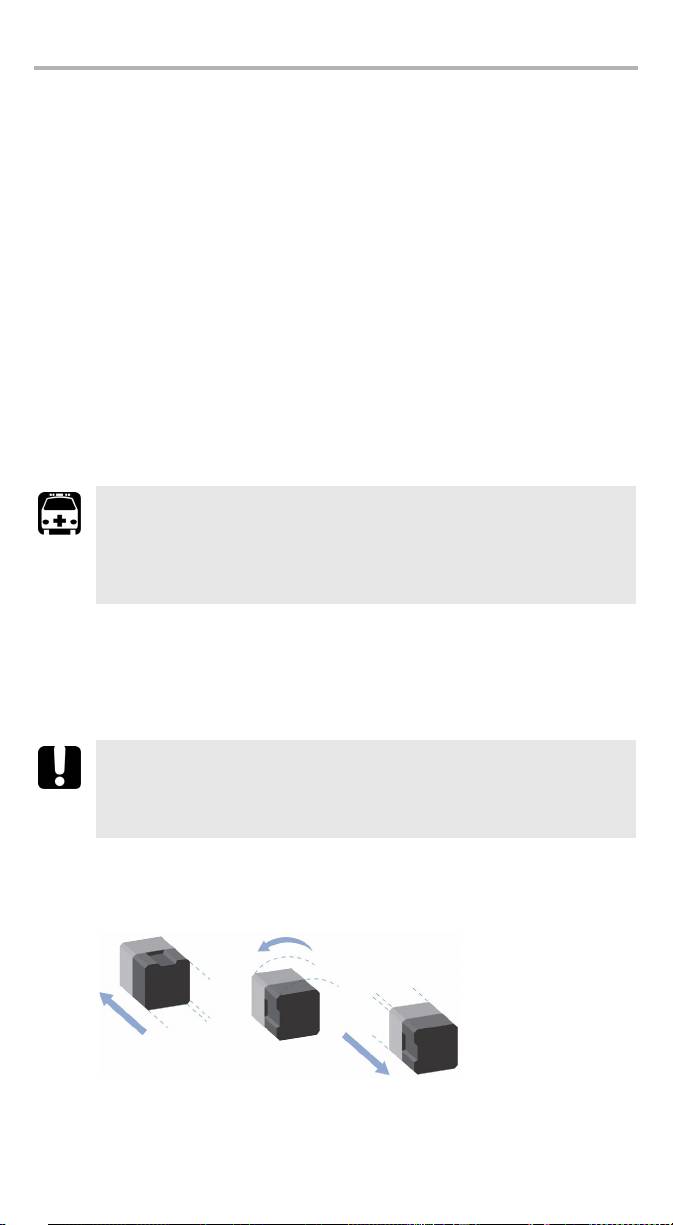

1. Извлеките разъем EUI из устройства для доступа к базовой плате разъема и

наконечнику.

Повернуть

Извлечь

Нажать

2. Смочите чистящую палочку (2,5 мм) одной каплей изопропилового спирта

(если использовать чрезмерное количество спирта, могут остаться следы).

3. Медленно введите чистящую палочку в адаптер EUI, пока она не выйдет с

другой стороны (может помочь медленное вращательное движение по

часовой стрелке).

3

4

5

4. Осторожно выполните один полный оборот чистящей палочкой, затем

продолжайте поворачивать ее при извлечении.

5. Повторите шаги 3 – 4, используя сухую чистящую палочку.

Важно: При этом нельзя касаться мягкого края чистящей палочки.

6. Оч

истите наконечник порта разъема следующим образом.

6a. Нанесите одну каплю изопропилового спирта на тряпку без ворса.

ВАЖНО!

Поскольку изопропиловый спирт не является абсолютно

чистым, он может оставлять следы, если использовать его в

чрезмерном количестве или дать испариться (оставив примерно

на 10 секунд).

Старайтесь не прикасаться тряпкой к горлышку бутылки, быстро

осушите поверхность и используйте такие пузырьки со спиртом,

которые позволяют нанести только одну каплю за раз.

6b. Осторожно протрите разъем и наконечник.

6c. Вращательными движениями осторожно протрите те же поверхности

сухой тряпкой без ворса, чтобы полностью просушить разъем и

наконечник.

6d. Проверьте поверхность разъема с помощью переносного

волоконно-оптического микроскопа (например,FOMS компании EXFO)

или ми

кроскопа для исследования волокон (например,FIP компании

EXFO).

ПРЕДУПРЕЖДЕНИЕ

Проверка поверхности разъема В ПРОЦЕССЕ РАБОТЫ

УСТРОЙСТВА ПРИВЕДЕТ к непоправимому нарушению зрения.

7. Вставьте разъем EUI обратно в устройство (нажмите и поверните по

часовой стрелке).

8. Выбрасывайте чистящие палочки и тряпки после однократного

использования.
