EXFO Photonic Solutions Div. FVA-600: B Configurações de teste convencionais

B Configurações de teste

convencionais

Encontra aqui algumas configurações de teste convencionais que pode utilizar na

sua unidade.

Análise BERT e de protocolo

A taxa de erro de bits (BER) consiste no rácio de bits transmitidos incorrectamente

comparativamente com o número total de bist recebidos numa transmissão.

O BERT (aparelho de teste da taxa de erro de bits) irá medir o BER de uma

determinada transmissão.

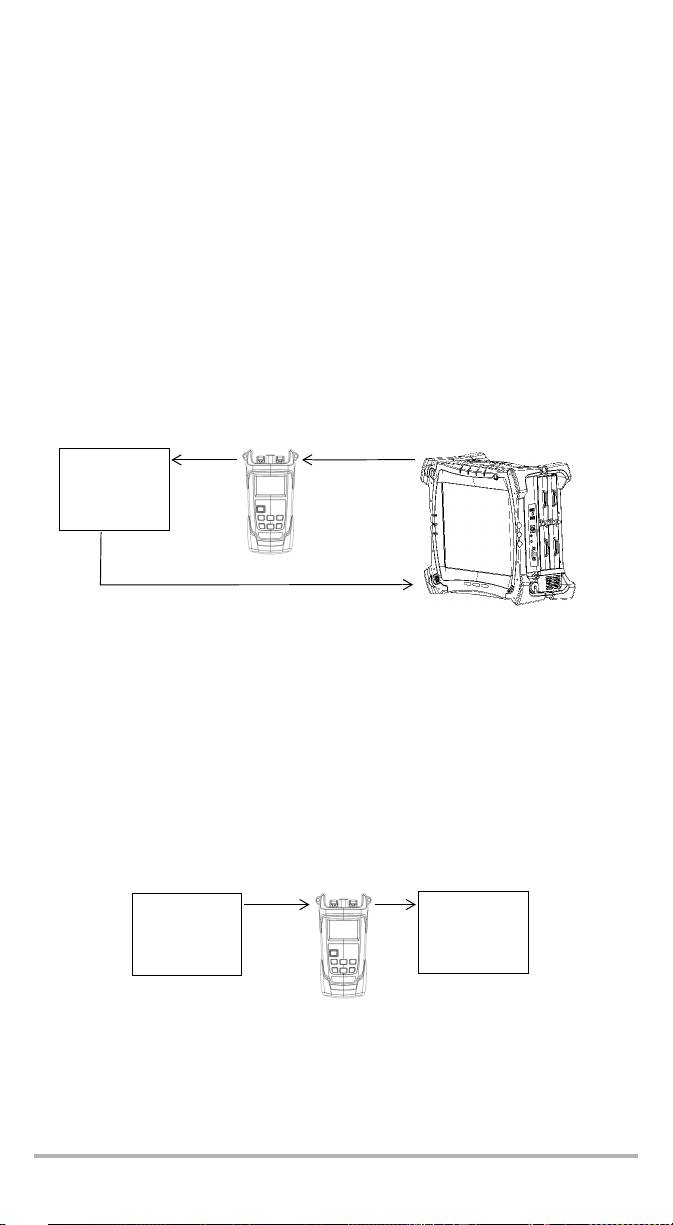

A configuração de teste abaixo reproduzida mostra de que forma o FVA-600

é utilizado para atenuar o sinal enviado ao transceptor antes de ser analizado

pelo BERT ou aparelho de teste do protocolo.

TRX

FVA-600

FTB-500

BERT

Análise do protocolo

Sobrecarga e sensibilidade

O FVA-600 pode ser utilizado para medir o valor da sobrecarga ou da sensibilidade

da conexão entre o transmissor e o receptor.

O aumento do valor da potência indicará o limite da sobrecarga e reduzirá a

potência para um determinado valor de taxa de erro alvo, o que revela o limite

em termos de sensibilidade.

TX

RX

FVA-600

FVA-600 29

Configurações de teste convencionais 30

Carga OSNR

A razão óptica sinal/ruído (Optical Signal to Noise Ratio - OSNR) é uma indicação da

quantidade de ruido presente num determinado sinal de transmissão.

O FVA-600 é utilizado para ajustar a potência relativa dos dados que transportam o

sinal (do Tx) e do ruído ASE (do FLS), enquanto se monitoriza o rácio do OSA até

ser atingida uma determinada taxa de erro no receptor.

TX

RX

FVA-600

FTB-500

OSA

FLS-2300B

FVA-600

Fonte ASE

ROADM

Pode utilizar o FVA-600 para o auxiliar no teste ROADM; ajustando e controlando o

nível de potência do sinal de entrada de potência proveniente de uma fonte laser

sintonizável enviada para o ROADM ou o sistema a ser testado.

OSA: Medição do

isolamento e da

FVA-600

diafonia

Pequena perda

no caminho

FLS-2.600B

Filtro de

Dispositivo

OSA:

Laser

perda

de bloqueio

Filtro

Uniformidade

sintonizável

ADD

de potência e

(adição)

monitorização

alongo prazo

OSA: Perda de

inserção e isolamento
