惯例
在使用本手册中所述的产品之前，应了解以下惯例：
警告
指示潜在的危险状况，如果不加以避免，可能会导致死亡或严重的人身伤
害。必须在了解并且符合操作条件的情况下，才能进行操作。
注意
指示潜在的危险状况，如果不加以避免，可能会导致轻微或中度的损害。
必须在了解并且符合操作条件的情况下，才能进行操作。
注意
指示潜在的危险状况，如果不加以避免，可能会导致器件损坏。必须在了
解并且符合操作条件的情况下，才能进行操作。
重要提示
涉及不可忽视的有关此产品的各种信息。
FVA-600 3
安全信息 4
2 安全信息
一般信息
警告
请勿在激光光源处于活动状态时安装或终止光纤。切勿直视在线光纤，并
确保您的眼睛始终得到保护。
警告
如果不按照此处指定的控制、调节方法和步骤进行操作和维护，可能导致
危险的辐射暴露。
电气安全信息
警告
本产品提供的交流适配器仅供室内使用。
3FVA-600 可变衰减器入门
开启和关闭设备
FVA-600 关机时保存当前衰减量、波长、操作模式和步长。
重要提示
如果取出电池 （且未插上交流适配器），设备将关闭而不保存上述值。
如果电量不足 （且未插上交流适配器），设备将保存上述值后再关闭。
若要开启设备：
按 。设备显示 EXFO 几秒钟。
正常情况下设备可立即使用，除非未正常关闭设备。这种情况下，设备将自动重新校
准。
若要关闭设备：
按住 几秒钟。设备自动保存当前设置。
显示屏描述
相对值模式或功率模式下的总衰减量
步长
波长、功率编辑值
选定波长
表示波长编辑模式下已
校准的波长
已插入交流适配器
使用电池 （带电
量指示）
绝对值模式下的总衰减量 (dB)
自动关机功能已激活
相对值模式下的相对衰减量 (dB) 或功率模
式下的功率值 (dBm)
FVA-600 5
FVA-600 可变衰减器入门 6

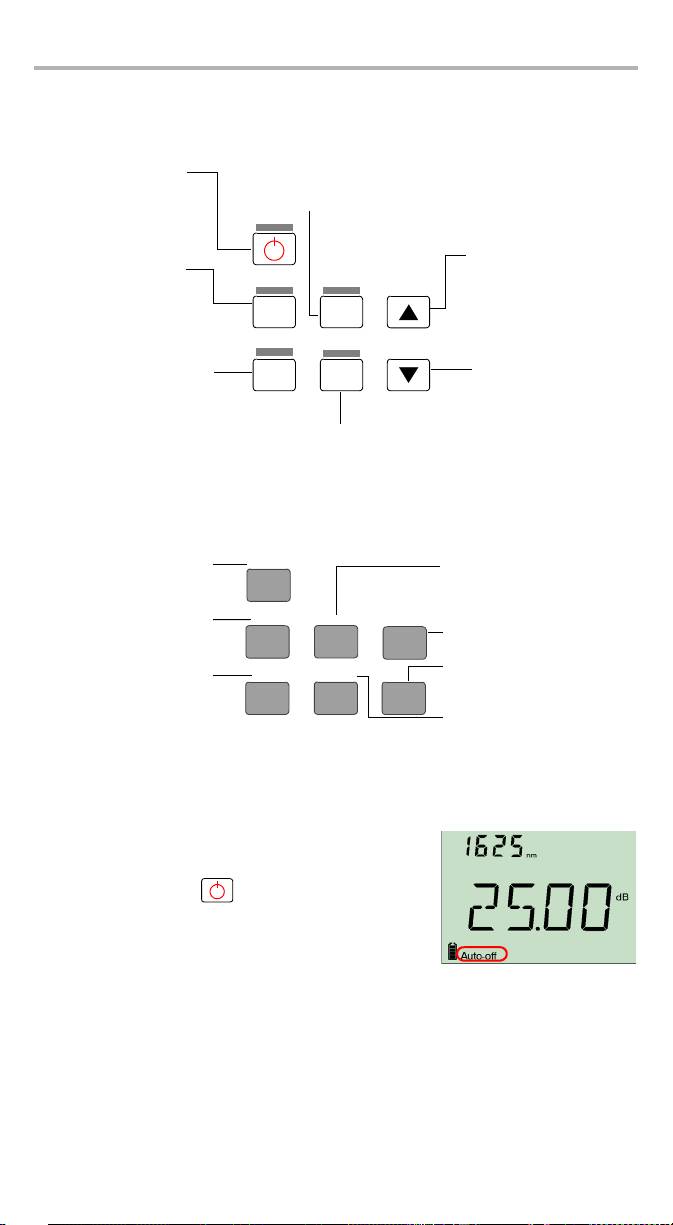

键盘描述
按相应按钮可获得下列功能。
增大值 （衰减量、功
率、编辑值）
Abs/
Rel/
λ
Pwr
Step
Select
减小值 （衰减值、功
Size
率、编辑值）
确认选择
次要功能键盘
按住按钮几秒钟可获得下列功能。
激活自动关机 (Auto-off)
激活自动关机功能后，设备将在待机 10 分钟后关闭。
禁用 / 重新激活自动关机功能：
当设备打开时，快速按 。
转到
下一
个
预
先
选
定的波长
开启设备
确认波长编辑
自动关机模式
Esc 键
切换测量模式
转到列表中下一个步长
Esc
关闭设备
编辑选定的波长
Backlight
Edit λ
打开或关闭背光
快速增大值
快速减小值
搜索参考位置，重置
Zero
Edit Pwr/Ref
到使用中的衰减量
功率操作模式下编辑功率，相
对值操作模式下获取参考值
激活背光
在暗处使用本设备时，开启背光可使显示屏上的数据更清晰。键盘按钮也将亮约 10 秒
钟。
注意： 激活背光后，必须总要先按一次任意按钮使键盘亮起，然后按实际想用的
按钮。
若要激活 / 禁用背光：
Abs/
Rel/
正常操作模式下，按住 几秒钟。
Pwr

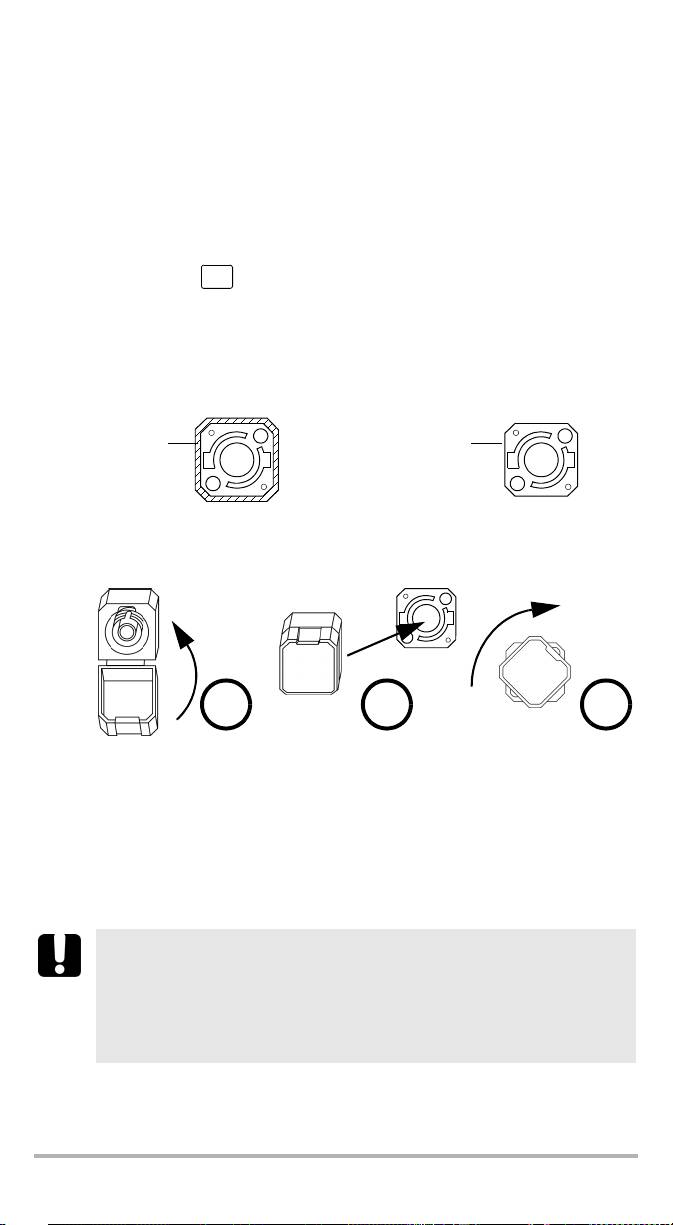

安装 EXFO 通用接口 (EUI)
EUI 固定的底座可用于有角度 (APC) 或无角度 (UPC) 抛光的连接器。底座周围绿色的
边框表明该底座用于 APC 类型的连接器。
绿色边框表明供
裸露金属
APC 选用
（或蓝色边框）表明
供 UPC 选用
要将 EUI 连接器适配器安装到 EUI 底座上：
1. 握住 EUI 连接器适配器，使防尘盖向下打开。
2 3 4
2. 盖上防尘盖，以便能更稳固地握住连接器适配器。
3. 将连接器适配器插入底座。
4. 在底座上压紧适配器，同时按顺时针方向旋转连接器适配器，并将其锁定到固定
位置。
清洁和连接光纤
重要提示
要确保得到最大功率及避免产生错误读数：
³ 请始终按照以下说明清洁光纤末端，然后再将其插入端口。 EXFO 对使
用错误的光纤清洁或操作方式而导致的损坏或差错不负责任。
³ 请确保光纤跳线带有合适的连接器。连接不匹配的连接器将损坏插芯。
FVA-600 7
FVA-600 可变衰减器入门 8
若要将光缆连接到端口：
1. 使用光纤检查显微镜检查光纤。如果光纤清洁，继续将其插入到端口。如果光纤
不洁，按如下所述清洁光纤。
2. 按如下操作清洁光纤末端：
2a. 用浸在异丙醇酒精中的不起毛棉签轻轻擦拭光纤末端。
2b. 使用压缩空气完全干燥。
2c. 目视检查光纤末端，确保其清洁。
3. 仔细将连接器对准端口，以防止光纤末端碰到端口外部或与其它的表面产生摩
擦。
如果连接器具有凸型结构，请确保连接时完全插入端口的对应凹槽。
4. 将连接器推入，使光缆固定到位，并确保充分接触。
如果该连接器具有螺纹套管，请拧紧该连接器以将光纤固定在正确位置。请勿过
度拧紧该连接器，否则将损坏光纤和端口。
注意： 如果光缆没有完全对正和 / 或连接，将会出现严重的损耗和反射。
4 操作 FVA-600 可变衰减器
选择波长
设备中已预先选定六种波长。使用中的波长显示在屏幕左上角。
若要选择波长：
按 切换可用值。
λ
您可编辑这六种预先选定的波长。请参阅第 12 页编辑波长。您还可恢复出厂时的默
认波长。请参阅第 17 页恢复默认设置。
设置衰减量
测试过程中可更改衰减量。
若要设置衰减量：
按住 或 以选定的步长快速设置衰减量。请参阅第 12 页设置衰减量步长。
或者
Select
按住 和 跳到最大衰减量，或按住 和 跳到最小衰减量。
Select
设置操作模式
FVA-600 有三种操作模式：
³ 绝对值模式
³ 相对值模式，可让您使用相对衰减量
³ 功率模式，设置功率编辑值后可显示 FVA-600 的输出功率。
若要选择操作模式：
Abs/
Rel/
按 切换可用的模式。
Pwr
FVA-600 9
操作 FVA-600 可变衰减器 10

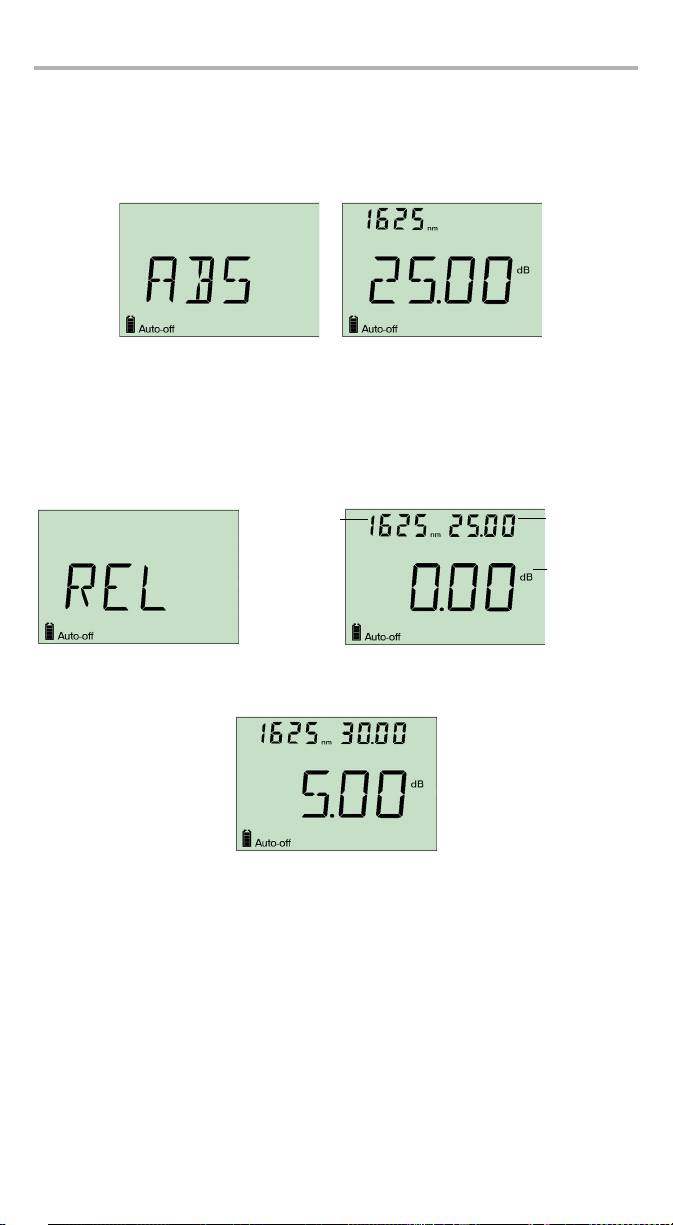

使用绝对值模式
绝对值模式显示当前波长和衰减量设置。
注意： 衰减量为输入端口和输出端口间 （包括连接器）的实际插入损耗。
使用相对值模式
相对值模式显示当前波长、总衰减量和相对衰减量。使用相对值模式前需要设置参考
值。
注意： 使用为当前波长保存的那个参考值。
当前波长 衰减量
相对衰减量
损耗 / 增益
如果调节衰减量， FVA-600 引入的总衰减量显示在右上角，相对于选定参考值的相对
损耗 （或增益）以 dB 为单位显示。
若要获取参考值：
按住 。
Select
获取并存储参考值时，设备短暂显示 REF。然后，设备
使用新获取的参考值并返回相对值模式。
使用功率模式 （输出功率）
功率模式可让您将 FVA-600 用作功率计。此操作模式将
此功率值用于正在使用的波长。经常需要编辑此值。
若要修改功率值：
1. 使用适当的适配器将一台功率计连接到 FVA-600 的输出端口，然后使功率计的功
率值和 FVA-600 的功率值一致。
2. 按住 进入功率编辑模式。
Select
3. 按箭头按钮转到上一个或下一个功率值。按住它们
快速转到上一个或下一个功率值。您还可更改功率
步长。请参阅第 12 页设置功率步长。
4. 按 确认选择。
Select
您还可按 退出功率编辑模式。但是这样不会保存
新功率值，而是仍使用上一个功率值。
FVA-600 11
操作 FVA-600 可变衰减器 12
设置衰减量步长
设备中有六种预先选定的衰减量步长，可让您以不同速度调节衰减量。设备关机时保
存正在使用的衰减值步长。
若要选择步长：
Step
按 切换可用值。
Size
设置功率步长
设备中有三种预先选定的功率步长，可让您以不同速度
编辑功率值。设备关机时保存正在使用的功率步长。
若要选择步长：
Step
按 切换可用值。
Size
编辑波长
设备中已预先设定了六种波长。为了更适合需要，您可编辑它们。
若要编辑波长值：
1. 按住 进入波长编辑模式。
λ
2. 使用箭头键转到上一个或下一个波长值。按住它们
快速更改波长。
注意： 手动选择的值与已校准的波长一样时，设备
右上角出现星号。
3. 按 或 确认选择。
λ
Select
您还可按 退出波长编辑模式而不选择新波长。
设备调零
可变衰减器上装有用于更改衰减量的机械零件。经常需要将仪器机构返回零位 （原
位）重新设定其在衰减量范围内的相对位置。
若要调零：
Step
按住 。
Size
调零过程中屏幕显示 ZERO。搜索完成后，设备返回之
前使用的衰减量。
使用 USB 端口
FVA-600 可变衰减器侧面有一个 USB 端口。
USB 端口
EXFO 提供了两套通过 USB 端口控制 FVA-600 的安装工具包。
³ 其中一个用在使用 Microsoft Windows XP 或 Vista （32/64 位） 的电脑上。此工
具包中提供了源代码，您可根据需要设置程序。源代码语言为 C# ，而项目开发
环境为 Microsoft Visual Studio 2005。
³ 另一个是专为 FTB-500 设计的。您可通过 ToolBox 中的 Tools 选项卡访问此应用
程序。
使用其中任一安装工具包时，受远程控制的设备屏幕上
显示 REM.。
退出软件或从 USB 端口断开后设备返回本地模式。屏幕
显示 RTL，直到您按任意按键。此时即可用键盘控制设
备。
FVA-600 13
维护 14
5 维护
若要确保长期准确无误地执行操作：
³ 使用前始终检查光纤连接器，如有必要，则对其进行清洁。
³ 避免设备沾染灰尘。
³ 请用略微蘸水的布清洁设备外壳和前面板。
³ 将设备存放在室温下清洁干燥的地方。避免阳光直射设备。
³ 避免湿度过高或显著的温度变化。
³ 避免不必要的撞击和振动。
³ 如果设备中溅入或进入任何液体，请立即关闭电源、断开所有外部电源、取出电
池并让设备完全干燥。
警告
如果不按照此处指定的控制、调节方法和步骤进行操作和维护，可能导致
危险的辐射暴露。
清洁 EUI 连接器
定期清洁 EUI 连接器将有助于保持最佳性能。清洁时无需拆卸设备。
重要提示
如果内部连接器出现任何损坏，则必须打开模块外壳并重新校准。
要清洁 EUI 连接器：
1. 从仪器上取下 EUI，露出连接器底座和插芯。
转动
拉出
推入
2. 用一滴异丙醇润湿 2.5 mm 清洁棒 （如果酒精使用过量将留下痕迹）。
3. 轻轻将清洁棒插入 EUI 适配器，直到从另一端伸出为止 （顺时针方向缓慢旋转有
利于清洁）。
3
4
5
4. 轻轻转动清洁棒一圈，然后在抽出时继续转动。
FVA-600 15
维护 16
5. 用一个干燥的清洁棒重复步骤 3 到 4。
注意： 确保不要碰到清洁棒柔软的末端。
6. 按以下步骤清洁连接器端口内的插芯：
6a. 在不起毛的擦拭巾上滴一滴异丙醇酒精。
重要提示
因为异丙醇不绝对纯净，如果大量使用或任其蒸发 （大约 10 秒钟），则可
能会留下残余物。
避免瓶口和擦拭巾接触，并使表面快速干燥，而且要使用一次只倒出一滴
酒精的瓶子。
6b. 轻轻擦拭连接器和插芯。
6c. 用一块干燥的不起毛擦拭巾轻轻擦拭同一表面，确保连接器和插芯完全干
燥。
6d. 用便携式光纤显微镜 （如 EXFO 的 FOMS）或光纤检测探头 （如 EXFO 的
FIP）检查连接器表面。
警告
在设备工作时检验连接器的表面，将会对眼睛造成永久性伤害。
7. 将 EUI 装回仪器 （推入并顺时针旋转）。
8. 清洁棒和擦拭巾使用一次后丢弃。
为电池组充电
若要为电池组充电，连接交流适配器或充电器。充满电需要大约 5 小时。为了保证最
高效率，请在室温下充电。
重要提示
o
o
o
o
³ 电池可在 0
C 至 45
C （32
F 至 113
F）正常工作和充电。温度低
o
o
o
o
于 -10
C (14
F) 或高于 45
C (113
F) 时，电池将无法充电。
o
o
³ 切勿将电池存放在温度超过 60
C (140
F) 的环境下。
³ 只能使用指定充电器充电。
若要为锂离子电池充电：
使用交流适配器 / 充电器将设备连接到电源插座 （或汽车插座）。充电过程将自动开
始并自动结束。
注意： 充电时，电量指示器一直动态显示充电过程。充电完成之前，这不反映实
际充电状态。
更换电池
设备使用一节锂离子电池。
若要更换电池：
1. 关闭设备 （如果已插入交流适配器，则可在设备处
于开机状态时更换电池）。
2. 打开设备背面的电池盒盖。
3. 按正确极性更换电池。
4. 合上电池盒盖。
警告
切勿将电池投入火中或水中，也不要将电池的电极短路。禁止拆卸。
检查液晶显示屏
如果您怀疑液晶显示屏有部分显示异常，您可同时使所有区域亮起进行测试。
若要检查液晶显示屏：
Abs/
Rel/
1. 设备开启时，同时按住 和 。
Pwr
2. 按任意键退出液晶显示屏检查模式。
恢复默认设置
您只需一步即可将下列参数恢复默认设置：
³ 预先选定的波长
³ 使用的最小步长
³ 关闭背光
³ 使用绝对值操作模式
若要复位这些值：
设备开启时，按住 和 。
λ
Select
FVA-600 17
维护 18
产品的回收和处理 （仅适用于欧盟）
请根据当地条例之规定，正确回收或处理产品 （包括电气和电子附件）。
请勿将其丢弃到普通废物箱内。
本设备于 2005 年 8 月 13 日之后售出 （根据黑色方框判别）。
³ 除非 EXFO 与客户、经销商或商业伙伴达成的单独协议中另有声明，否则 EXFO
将根据关于指令 2002/96/EC 的法律，对 2005 年 8 月 13 日以后进入欧盟成员国的
电子设备，承担与收集、处置、恢复和处理电子设备所产生的废弃物相关的费
用。
³ 除安全因素和环保利益外， EXFO 制造的设备 （使用 EXFO 品牌）其设计通常便
于拆卸和回收。
若要获得完整的回收 / 处理过程和联系信息，请访问 EXFO 网站：
www.exfo.com/recycle。
6 故障排除
常见问题解决方案
下表列出了一些常见问题及其解决方案。
问题 解决方案
显示屏空白
³ 按 。
³ 检查并连接交流适配器或充电器。
电池电量低
³ 连接交流适配器或充电器。
衰减量可疑
³ 切换输入功率和输出功率。
³ 将使用中的所有仪器切换到正确的波长。
³ 调节设备零位。
错误代码
³ 重启设备。
³ 如果仍有问题，请联系 EXFO。
FVA-600 19
故障排除 20
联系技术支持部
若要获得本产品的售后服务或技术支持，请用下列其中一个号码与 EXFO 联系。技术
支持部的工作时间为星期一至星期五，上午 8:00 至下午 7:00 （北美东部时间）。
有关技术支持的详细信息，请访问 EXFO 网站 www.exfo.com。
技术支持部
400 Godin Avenue
1 866 683-0155 （美国和加拿大）
Quebec (Quebec) G1M 2K2
电话：1 418 683-5498
CANADA
传真：1 418 683-9224
support@exfo.com

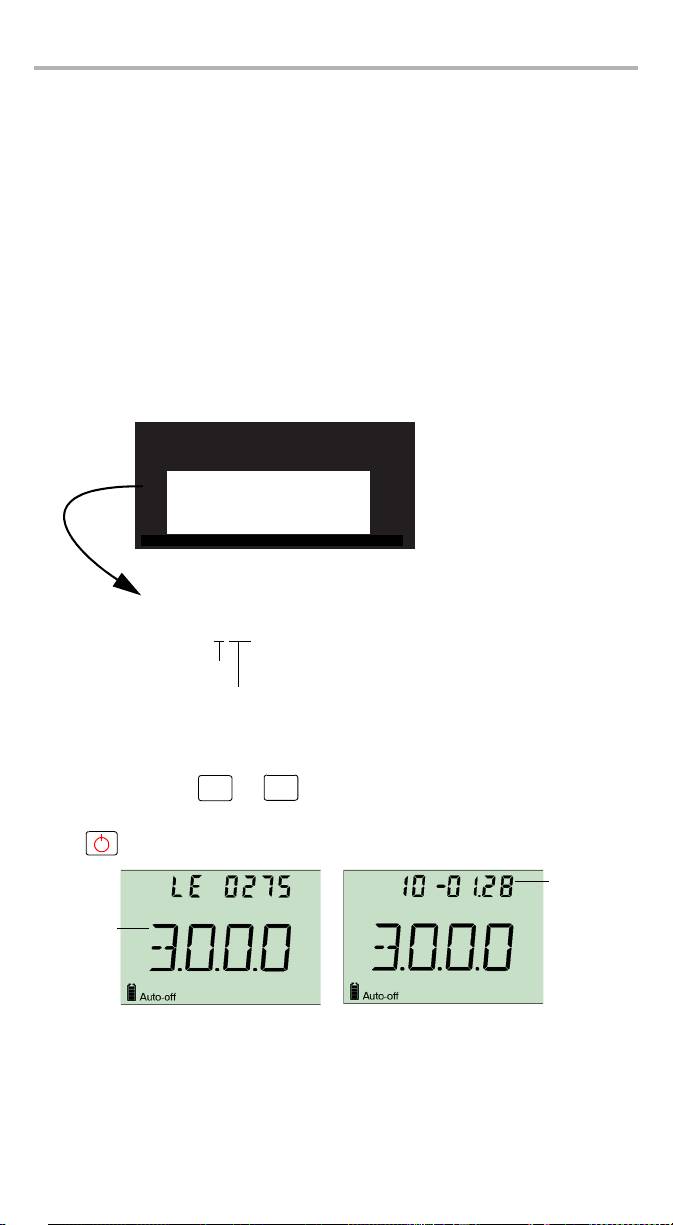

为加快问题的处理过程，请将产品名称、序列号等信息 （见产品识别标签示例如
下），以及问题描述准备好后放在手边。
P/N
**************** A
Ver.
Mfg.
S/N
542392-3D
2020 年 1 月
date
465 Godin Avenue
Made in Canada QST442B
Vanier (Quebec) G1M 3G7 CANADA
FVA-600-X-XX
光纤代码
连接器代码
当您联系技术支持部门时，可能会问您设备的版本号和最近一次校准的日期。
若要查看设备信息：
Step
1. 设备开启时，按住 和 。
Select
Size
2. 用箭头按钮切换软件版本号和校准日期。
3. 按 返回正常模式。
年 - 月 . 日
软件版本号
运输
运输设备时，应将温度维持在规格中所述的范围内。如果操作不当，可能会在运输过
程中损坏设备。建议遵循以下步骤，以将设备损坏的可能性降至最低：
³ 在运输时使用原有的包装材料包装设备。
³ 避免湿度过高或温度变化过大。
³ 避免阳光直接照射设备。
³ 避免不必要的撞击和振动。
FVA-600 21
保修 22
7 保修
一般信息
EXFO Inc. (EXFO) 保证在从最初发货之日起三年内，对本设备的材料和工艺所缺陷实
行保修。 EXFO 同时保证本设备在正常使用时将符合适用的规范。
在保修期内， EXFO 将有权自行决定对于任何有问题的产品进行维修、更换或退款，
如果设备需要维修或者原始校准有误，亦会免费检验和调整产品。如果设备在保修期
内被送回校准验证，但是发现其符合所有已公布的规格， EXFO 将会收取标准校准费
用。
重要提示
如果发生以下情形，保修将无效：
³ 设备由未授权人员或非 EXFO 技术人员篡改、维修或更改。
³ 保修标签被撕掉。
³ 非本指南所指定的机箱螺丝被卸下。
³ 未按本指南说明打开机箱。
³ 设备序列号已被修改、擦除或磨掉。
³ 本设备曾被不当使用、疏忽或意外被损坏。
本保修声明将取代以往所有其他明确表述、暗示或法定的保修声明，包括但不限于对
于适销性以及是否适合特定用途的暗示保修声明。在任何情况下， EXFO 均不承担特
殊事故、意外损坏或衍生性损坏的责任。
责任
EXFO 不对因使用产品造成的损坏负责，亦不对本产品所连任何其他设备的性能失
效，或本产品所关联之任何系统的操作失败负责。
EXFO 不对因误用或未经授权擅自修改本设备、附件及软件所造成的损坏负责。
免责
EXFO 保留随时更改其任一款产品设计或结构的权利，且不承担对用户所购买设备进
行更改的责任。各种附件，包括但不限于 EXFO 产品中使用的保险丝、指示灯、电池
和通用接口 (EUI) 等，不在此保修范围之内。
如果发生以下情形，保修将会无效：不正确的使用或安装、正常磨损和破裂、意外事
故、违规操作、疏忽、失火、水淹、闪电或其他自然事故、产品以外的原因或超出
EXFO 所能控制范围之外的其他原因。
重要提示
EXFO 对因使用不当或清洁方式不佳造成光学连接器损坏而进行的更换收
取费用。
