EXFO Photonic Solutions Div. FVA-600: 4 Funcionamento da Atenuador variável FVA-600

Funcionamento da Atenuador variável FVA-600 12

Para seleccionar um sinal de referência:

Premir e manter .

Select

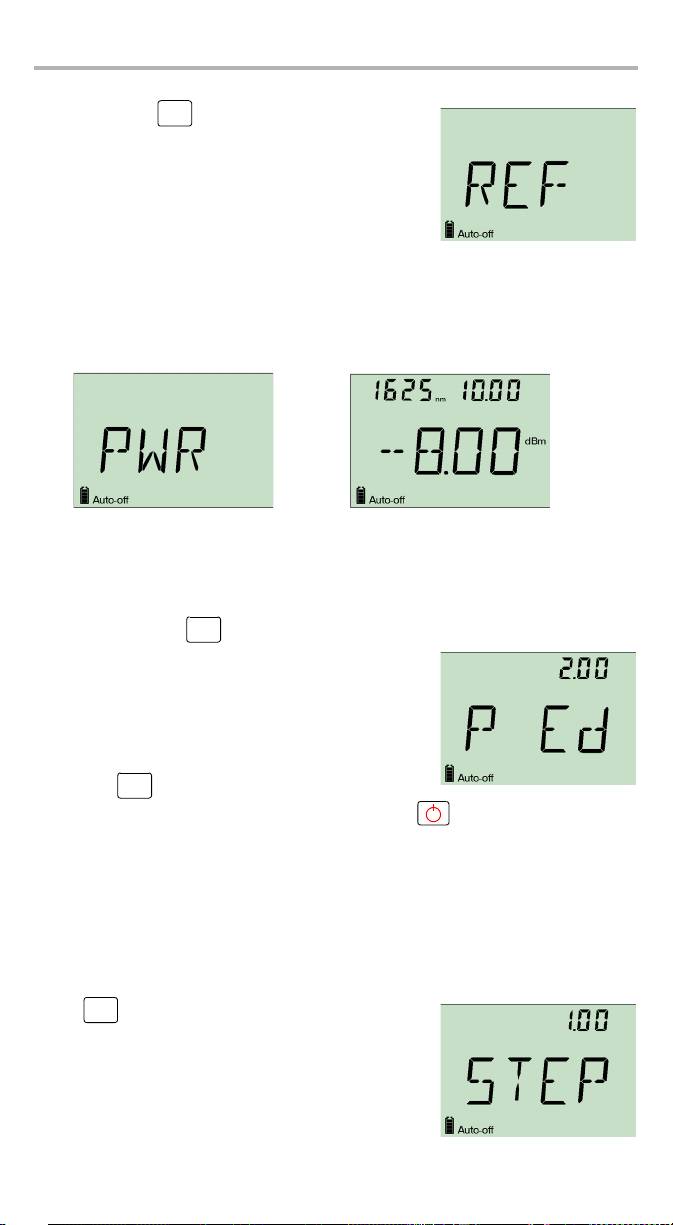

Durante a selecção e o armazenamento do sinal de

referência, a unidade irá exibir, durante um curto

período de tempo, a indicação REF. A unidade

regressa ao modo relativo utilizando a nova referência

seleccionada.

Utilizar o modo de potência (potência de saída)

O modo de potência permite-lhe utilizar o FVA-600 como se de um medidor de

potência se tratasse. Este modo de operação utiliza o valor de potência para o

comprimento de onda em uso. É uma boa prática editar esta potência.

Para modificar o valor da potência:

1. Com um adaptador próprio, ligar um medidor de potência à saída do FVA-600 e

comparar o valor do medidor de potência com o valor de potência apresentado

pelo FVA-600.

2. Premir e manter para aceder ao modo de edição da potência.

Select

3. Prima os botões da seta para aceder ao valor de

potência anterior ou seguinte. Prima e mantenha

para passar mais rapidamente ao valor de

potência anterior ou seguinte. Pode ainda alterar

a potência. Consultar Definir dimensão da fase de

potência na página 13.

4. Premir para confirmar a selecção.

Select

Pode ainda abandonar o modo de edição, premindo . Contudo, o valor

de potência não é armazenado, sendo utilizado o valor de potência anterior.

Definir dimensão da fase de atenuação

A unidade dispõe de seis fases de atenuação pré-seleccionadas que permitem

variar a atenuação com maior ou menor velocidade. A dimensação da fase de

atenuação em uso é armazenada quando a unidade é desligada.

Para seleccionar uma dimensão de fase:

Step

prima para alternar entre valores disponíveis.

Size

Definir dimensão da fase de potência

A unidade dispõe de seis fases de potência pré-seleccionadas que permitem variar

a potência com maior ou menor velocidade. A dimensão da fase em uso é

armazenada quando a unidade é desligada.

Para seleccionar uma dimensão de fase:

Step

Premir para alternar entre valores disponíveis.

Size

Edição do comprimento de onda

A sua unidade tem seis comprimentos de onda pré-programados. Pode editá-los

para os adequar melhor ás suas necessidades.

Para editar os comprimentos de onda:

1. Premir e manter para aceder ao modo de

λ

edição do comprimento de onda.

2. Utilize os botões das setas para aceder ao valor

de comprimento de onda anterior ou seguinte.

Mantenha premidos para alterar o comprimento

de onda mais rapidamente.

Nota: É exibido um asterisco no canto superior direito da unidade quando

um valor seleccionado manualmente corresponde ao comprimento

de onda calibrado.

3. Premir ou para confirmar a selecção.

λ

Select

Pode ainda abandonar o modo de edição do comprimento de onda, premindo

sem seleccionar o comprimento de onda novo.

Reposicionar a unidade para zero

O Atenuador variável contém elementos mecânicos utilizados para alterar a

atenuação. É uma boa prática reposicionar o mecanismo do instrumento para zero

(ponto de partida) para restabelecer a sua posição relativa na gama de atenuação.

Para executar a reposição a zero:

Step

Premir e manter .

Size

O visor apresenta O VALOR ZERO durante a reposição

a zero. Depois de concluída a procura, a unidade

regressa à atenuação previamente utilizada.

FVA-600 13

Funcionamento da Atenuador variável FVA-600 14

Utilizar a porta USB

O Atenuador variável FVA-600 inclui uma porta USB localizada no painel lateral da

unidade.

Porta USB

EXFO faculta dois conjuntos de instalação destinados ao controlo do FVA-600

através da porta USB.

³ Um conjunto de instalação destina-se a computador com Microsoft

Windows XP ou Vista (32/64 bits). Este conjunto faculta-lhe o código

fonte para que possa definir um programa que melhor se adeque às suas

necessidades. O código de fonte é indicado em C#, tendo o projecto sido

desenvolvido pela Microsoft Visual Studio 2005

³ O outro conjunto de instalação é concebido para o FTB-500. Pode aceder à

aplicação através do separador das ferramentas (IPM) da caixa de ferramentas.

Durante a utilização de qualquer um destes conjuntos

de instalação, a unidade de controlo remoto exibe a

indicação REM. no visor.

A unidade regressa ao modo local quando abandona

o software ou a desliga da porta USB. O visor exibe a

indicação RTL até premir um botão; a unidade pode

agora ser controlada através do teclado.
