Funcionamiento del Atenuador variable FVA-600 10
4 Funcionamiento del
Atenuador variable
FVA-600
Selección de longitudes de onda
En su unidad hay seis longitudes de onda preseleccionadas. La longitud de onda en
uso se muestra en la esquina superior izquierda de la pantalla.
Para seleccionar una longitud de onda:
Pulse para cambiar entre los valores disponibles.
λ
Puede editar las seis longitudes de onda preseleccionadas. Consulte Edición de la
longitud de onda en la página 13. También puede volver a las longitudes de onda
por defecto de fábrica. Consulte Reversión a la configuración por defecto en la
página 19.
Ajuste de la atenuación
Puede modificar el valor de atenuación mientras realiza comprobaciones.
Para ajustar la atenuación:
Mantenga pulsado o para ajustar rápidamente la atenuación de acuerdo
con el tamaño del paso seleccionado. Consulte Ajuste del tamaño del paso de
atenuación en la página 13.
O BIEN
Select
Mantenga pulsados y para seleccionar la atenuación máxima,
o mantenga pulsados y para seleccionar la atenuación mínima.
Select
Selección del modo de funcionamiento
El FVA-600 tiene tres modos de funcionamiento diferentes:
³ Modo absoluto
³ Modo relativo, que permite trabajar con una atenuación de referencia
³ Modo de potencia, que se puede utilizar para mostrar la potencia de salida del
FVA-600 tras la configuración de edición de la potencia.
Para seleccionar el modo de funcionamiento:
Abs/
Pulse para cambiar entre los modos disponibles.
Rel/
Pwr
Uso del modo absoluto
El modo absoluto muestra la longitud de onda actual y la configuración de
atenuación.
Nota: el valor de atenuación es la pérdida de inserción real entre los puertos
de entrada y de salida, incluidos los conectores.
Uso del modo relativo
El modo relativo muestra la longitud de onda actual, la atenuación total y la
atenuación relativa. Es necesario establecer una referencia antes de utilizar el
modo relativo.
Nota: la referencia que se utiliza es la que se ha almacenado para la longitud
de onda actual.
Longitud de
Atenuación
onda actual
Pérdida/
ganancia de
atenuación
relativa
Si modifica la atenuación, la atenuación total introducida por el FVA-600 se muestra
en la esquina superior derecha de la pantalla, mientras que la pérdida (o ganancia)
relativa con respecto a la referencia seleccionada se muestra en dB.
FVA-600 11
Funcionamiento del Atenuador variable FVA-600 12
Para obtener una referencia:
Mantenga pulsado .
Select
Mientras toma y almacena la referencia, la unidad
muestra REF durante un breve período de tiempo.
La unidad vuelve al modo relativo con la nueva
referencia que se ha obtenido.
Uso del modo de potencia
(potencia de salida)
El modo de potencia permite utilizar el FVA-600 como si se tratara de un medidor de
potencia. Este modo de funcionamiento utiliza el valor de potencia para la longitud
de onda en uso. Es recomendable editar esta potencia.
Para modificar el valor de potencia:
1. Utilizando el adaptador adecuado, conecte el medidor de potencia a la salida
del FVA-600 y haga coincidir el valor del medidor de potencia con el valor de
potencia del FVA-600.
2. Mantenga pulsado para acceder al modo de edición de potencia.
Select
3. Pulse los botones de flecha para ir al valor de
potencia anterior o siguiente. Manténgalos
pulsados para ir a los valores de potencia
anteriores o siguientes de una forma más rápida.
También puede cambiar el tamaño del paso de
potencia. Consulte Ajuste del tamaño del paso de
potencia en la página 13.
4. Pulse para confirmar la selección.
Select
También puede salir del modo de edición de potencia si pulsa . Sin embargo,
no se almacenará el nuevo valor de potencia y se utilizará el valor de potencia
anterior.
Ajuste del tamaño del paso de atenuación
La unidad tiene seis tamaños del paso de atenuación preseleccionados que le
permiten modificar la atenuación de una forma más o menos rápida. El tamaño del
paso de atenuación en uso se almacena al apagar la unidad.
Para seleccionar el tamaño del paso:
Step
Pulse para cambiar entre los valores disponibles.
Size
Ajuste del tamaño del paso de potencia
La unidad tiene tres tamaños del paso de potencia preseleccionados que permiten
modificar la potencia de una forma más o menos rápida durante la edición. El
tamaño del paso de potencia en uso se almacena al apagar la unidad.
Para seleccionar el tamaño del paso:
Step
Pulse para cambiar entre los valores disponibles.
Size
Edición de la longitud de onda
La unidad cuenta con seis longitudes de onda ya programadas. Tiene la posibilidad
de editarlas según sus necesidades.
Para editar el valor de longitud de onda:
1. Mantenga pulsado para acceder al modo de
λ
edición de longitud de onda.
2. Use los botones de flecha para ir al valor de
longitud de onda anterior o siguiente. Manténgalos
pulsados para modificar la longitud de onda con
mayor rapidez.
Nota: si un valor seleccionado manualmente coincide con una longitud de
onda calibrada, aparece un asterisco en la esquina superior derecha de
la unidad.
3. Pulse o para confirmar la selección.
λ
Select
También puede salir del modo de edición de longitud de onda si pulsa sin
seleccionar una nueva longitud de onda.
FVA-600 13
Funcionamiento del Atenuador variable FVA-600 14
Puesta a cero de la unidad
El Atenuador variable contiene elementos mecánicos que se utilizan para modificar
la atenuación. Es recomendable volver a establecer el mecanismo del instrumento
en la posición cero (inicial) para restablecer su posición relativa en el rango de
atenuación.
Para poner a cero la unidad:
Step
Mantenga pulsado .
Size
Mientras se realiza la puesta a cero se muestra ZERO
(CERO) en la pantalla. Una vez se ha completado la
búsqueda, la unidad vuelve a la atenuación que estaba
en uso anteriormente.
Uso del puerto USB
El Atenuador variable FVA-600 incluye un puerto USB situado en el lateral de la
unidad.

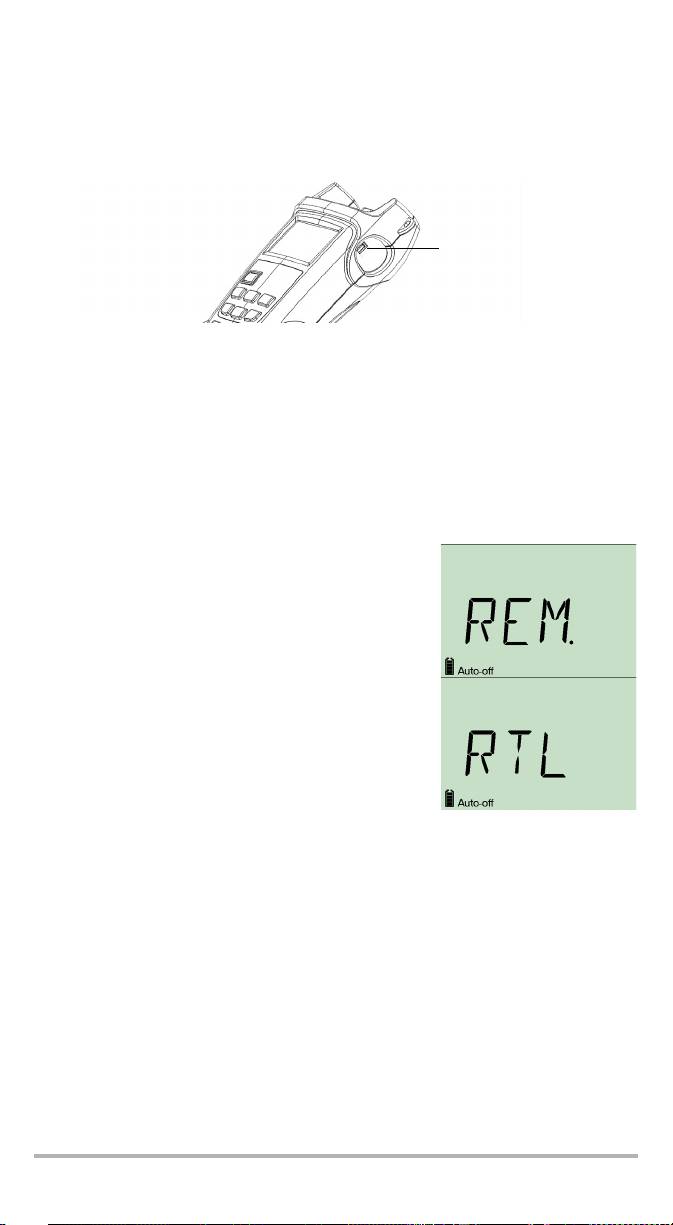

Puerto
USB
EXFO suministra dos kits de instalación para controlar el FVA-600 a través del
puerto USB.
³ Uno de los kits de instalación es para un ordenador que utilice Microsoft
Windows XP o Vista (32/64 bits). Este kit le proporciona el código fuente para
que pueda configurar el programa que mejor se adapte a sus necesidades.
El código fuente está en el lenguaje C# y el proyecto se ha desarrollado con
Microsoft Visual Studio 2005.
³ El otro kit de instalación se ha diseñado para FTB-500. Puede acceder a la
aplicación mediante la ficha Tools (IPM) (Herramientas, IPM) de ToolBox.
Al usar cualquiera de los kits de instalación, la unidad
controlada de forma remota muestra REM. en la
pantalla.
La unidad vuelve al modo local si sale del software o
si se desconecta del puerto USB. La pantalla muestra
RTL hasta que pulse una tecla y, a continuación,
puede controlar la unidad con el teclado.
FVA-600 15
