EXFO Photonic Solutions Div. FVA-600: 4 Utilisation de l’Atténuateur Variable FVA-600

Utilisation de l’Atténuateur Variable FVA-600 10

4 Utilisation de

l’Atténuateur Variable

FVA-600

Sélection des longueurs d’onde

Six longueurs d’onde sont déjà présélectionnées dans votre appareil. La longueur

d’onde en cours d’utilisation est affichée dans le coin supérieur gauche de l’écran.

Pour sélectionner une longueur d’onde :

Appuyez sur pour passer d’une valeur à une autre.

λ

Vous pouvez modifier les six longueurs d’onde présélectionnées. Voir Modification

de la longueur d’onde à la page 13. Vous pouvez également rétablir les longueurs

d’onde par défaut. Voir Rétablir les paramètres par défaut à la page 19.

Modification de l’atténuation

Vous pouvez modifier la valeur d’atténuation lorsque vous exécutez vos tests.

Pour configurer l’atténuation :

Appuyez sur la touche ou et maintenez-la enfoncée pour définir

rapidement les valeurs d’atténuation en fonction de la taille de pas sélectionnée.

Voir Modification de la taille de pas de l’atténuation à la page 13.

OU

Select

Maintenez enfoncées les touches et pour augmenter l’atténuation, ou les

touches et pour le diminuer.

Select

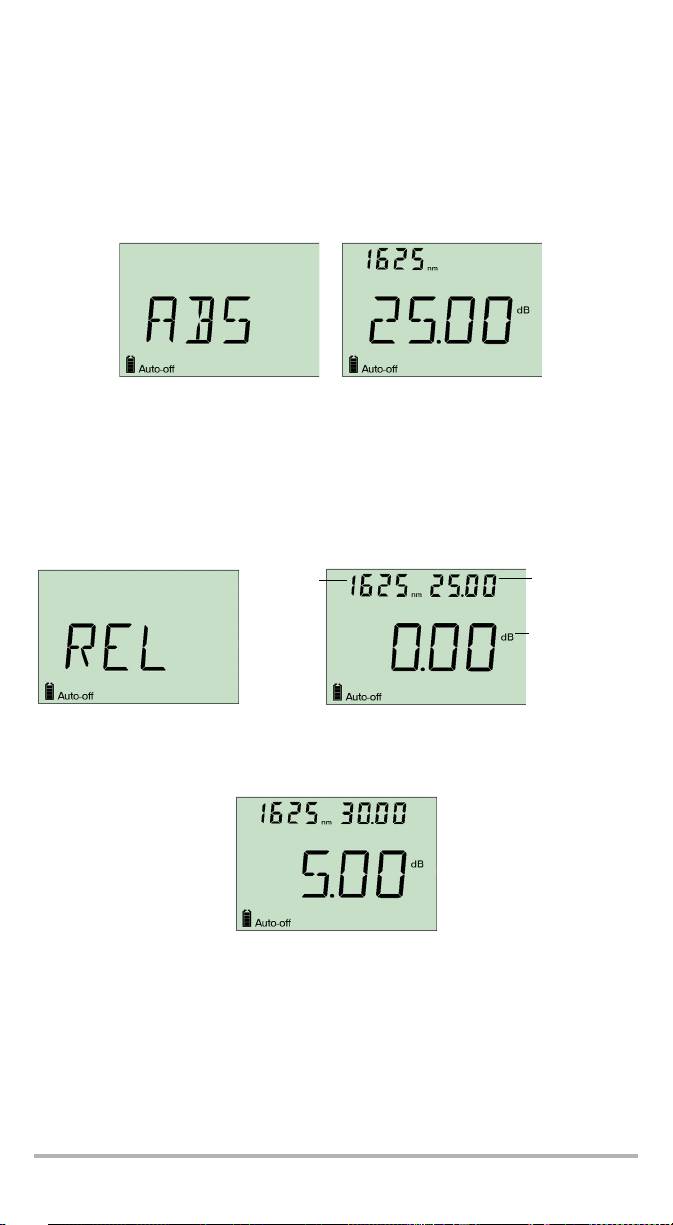

Sélection du mode de fonctionnement

Le FVA-600 propose trois modes de fonctionnement :

³ Mode Absolu

³ Mode Relatif, qui vous permet d’utiliser une valeur d’atténuation de référence

³ Mode Puissance, qui vous permet d’afficher la puissance de sortie du FVA-600

une fois celle-ci configurée.

Pour sélectionner un mode de fonctionnement :

Abs/

Rel/

Appuyez sur pour basculer entre les différents modes disponibles.

Pwr

Le mode Absolu

Ce mode vous permet d’afficher les paramètres définis pour la longueur d’onde et

l’atténuation.

Note : La valeur d’atténuation correspond à la perte d’insertion réelle entre les

ports d’entrée et de sortie, connecteurs compris.

Le mode Relatif

Ce mode vous permet d’afficher la longueur d’onde et les valeurs d’atténuation

totale et relative actuelles. Vous devez définir une valeur de référence avant de

pouvoir l’utiliser.

Note : La valeur utilisée est celle définie pour la longueur d’onde actuelle.

Longueur

Atténuation

d’onde

actuelle

Atténuation

relative perte/

gain

Si vous modifiez la valeur d’atténuation, l’atténuation totale générée par le FVA-600

s’affiche dans le coin supérieur droit de l’écran. La perte relative (ou le gain relatif)

constatée par rapport à la valeur de référence définie est exprimée en dB.

FVA-600 11

Utilisation de l’Atténuateur Variable FVA-600 12

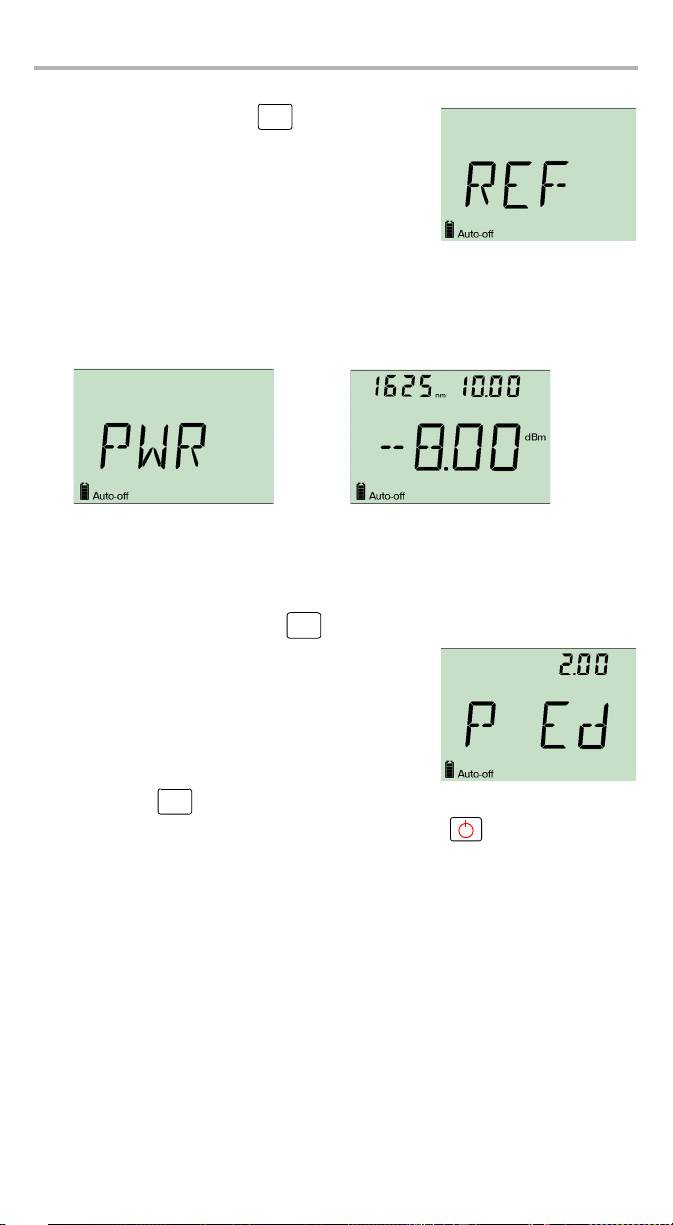

Pour définir une valeur de référence :

Maintenez enfoncée la touche .

Select

L’appareil affiche brièvement REF pendant la saisie et

l’enregistrement de la valeur de référence. Cette valeur

est ensuite utilisée par le mode relatif, qui est activé

dès l’enregistrement terminé.

Le mode Puissance (puissance de sortie)

Ce mode vous permet d’utiliser le FVA-600 comme un wattmètre. Il se base sur la

valeur de puissance de la longueur d’onde en cours d’utilisation. Il est recommandé

de modifier cette valeur.

Pour modifier la valeur de puissance :

1. Utilisez l’adaptateur adéquat, branchez un wattmètre sur la fiche de sortie

du FVA-600, puis réglez la valeur du wattmètre sur la valeur de puissance

du FVA-600.

2. Maintenez enfoncée la touche pour configurer le mode puissance.

Select

3. Appuyez sur les touches fléchées pour afficher la

valeur de puissance précédante/suivante.

Maintenez ces touches enfoncées pour accélerer

le défilement. Vous avez également la possibilité

de modifier la taille de pas de la puissance.

Voir Modification de la taille de pas de la puissance

à la page 13.

4. Appuyez sur pour valider votre choix.

Select

Vous pouvez également quitter ce menu en appuyant sur .

Attention : la nouvelle valeur ne sera pas enregistrée. L’appareil se

basera sur l’ancienne valeur de puissance.

Modification de la taille de pas de

l’atténuation

Six tailles de pas sont déjà présélectionnées pour vous permettre de modifier

les valeurs d’atténuation plus ou moins rapidement. La taille de pas de l’atténuation

en cours d’utilisation est enregistrée automatiquement à l’arrêt de l’appareil.

Pour sélectionner une taille de pas :

Appuyez sur pour passer d’une valeur à une

Step

Size

autre.

Modification de la taille de pas de la

puissance

Six tailles de pas sont déjà présélectionnées pour vous permettre de modifier la

puissance plus ou moins rapidement. La taille de pas de la puissance en cours

d’utilisation est enregistrée automatiquement à l’arrêt de l’appareil.

Pour sélectionner une taille de pas :

Step

Appuyez sur pour passer d’une valeur à une autre.

Size

Modification de la longueur d’onde

Six longueurs d’onde sont déjà préprogrammées dans votre appareil. Vous pouvez

les modifier en fonction de vos besoins.

Pour modifier la valeur de la longueur d’onde :

1. Maintenez enfoncée la touche pour

λ

configurer la longeur d’onde.

2. Appuyez sur les touches fléchées pour afficher la

valeur de longueur d’onde précédante/suivante.

Maintenez ces touches enfoncées pour accélerer

le défilement.

Note : Un astérisque s’affiche dans le coin supérieur droit de l’appareil

lorsqu’une valeur entrée manuellement correspond à une longueur

d’onde préprogrammée.

3. Appuyez sur ou sur pour valider votre choix.

λ

Select

Vous pouvez également quitter ce menu sans sélectionner de nouvelle longueur

d’onde en appuyant sur .

FVA-600 13

Utilisation de l’Atténuateur Variable FVA-600 14

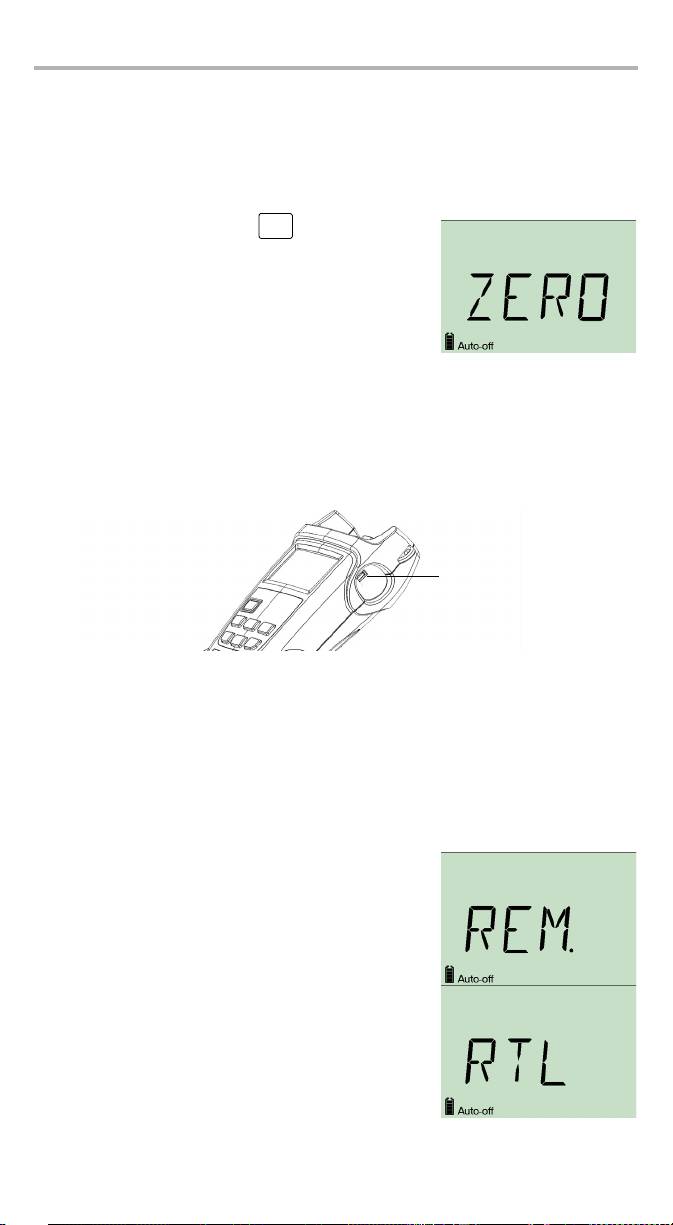

Réinitialisation de l’appareil

L’Atténuateur variable contient des éléments mécaniques destinés à modifier

l’atténuation. Il est recommandé de réinitialiser le mécanisme de l’appareil afin de

rétablir sa position relative sur la plage d’atténuation.

Pour procéder à la réinitialisation :

Step

Maintenez enfoncée la touche .

Size

L’écran affiche ZERO pendant la réinitialisation.

Une fois la recherche terminée, l’appareil utilise

de nouveau la dernière valeur d’atténuation

enregistrée.

Utilisation du port USB

L’Atténuateur Variable FVA-600 est doté d’un port USB, situé sur le côté de l’appareil.

Port USB

EXFO fournit deux kits d’installation pour contrôler le FVA-600 via le port USB.

³ Un des kits est destiné aux ordinateurs fonctionnant sous

Microsoft Windows XP ou Vista (versions 32 et 64 bits). Il vous donne accès aux

codes source qui vous permettront de configurer un programme qui répond au

mieux à vos besoins. Le projet a été développé avec Microsoft

Visual Studio 2005, le code source en C#.

³ L’autre kit a été conçu pour le FTB-500. Vous pouvez y accéder à partir de

ToolBox, en cliquant sur l’onglet Outils.

Lorsque vous utilisez les kits d’installation,

REM apparaît sur l’écran de l’appareil,

quiestalorsenmode distant.

L’appareil retourne en mode local dès que vous quittez

le logiciel ou quand vous débranchez le port USB.

L’écran affiche RTL jusqu’à ce que vous appuyiez sur

une touche. Ensuite, vous pouvez de nouveau

contrôler l’appareil à l’aide du clavier.
