EXFO Photonic Solutions Div. FVA-600: 3 Primeros pasos con el Atenuador variable FVA-600

3 Primeros pasos con el

Atenuador variable

FVA-600

Encendido y apagado de la unidad

Al apagar el FVA-600, éste guarda la atenuación, la longitud de onda, el modo de

funcionamiento y el tamaño del paso actuales.

IMPORTANTE

Si quita las baterías (y el adaptador de CA está desenchufado),

la unidad se apagará sin guardar los valores mencionados.

Si el nivel de la batería está bajo (y el adaptador de CA está

desenchufado), la unidad guardará los valores mencionados

yseapagará.

Para encender la unidad:

Pulse . La unidad muestra EXFO durante algunos segundos.

Podrá usarla de inmediato en condiciones normales, a no ser que apagara la unidad

de forma inadecuada. En este caso, la unidad se recalibrará de forma mecánica y

automática.

Para apagar la unidad:

Mantenga pulsado durante algunos segundos. La unidad guardará la

configuración actual automáticamente.

FVA-600 5

Primeros pasos con el Atenuador variable FVA-600 6

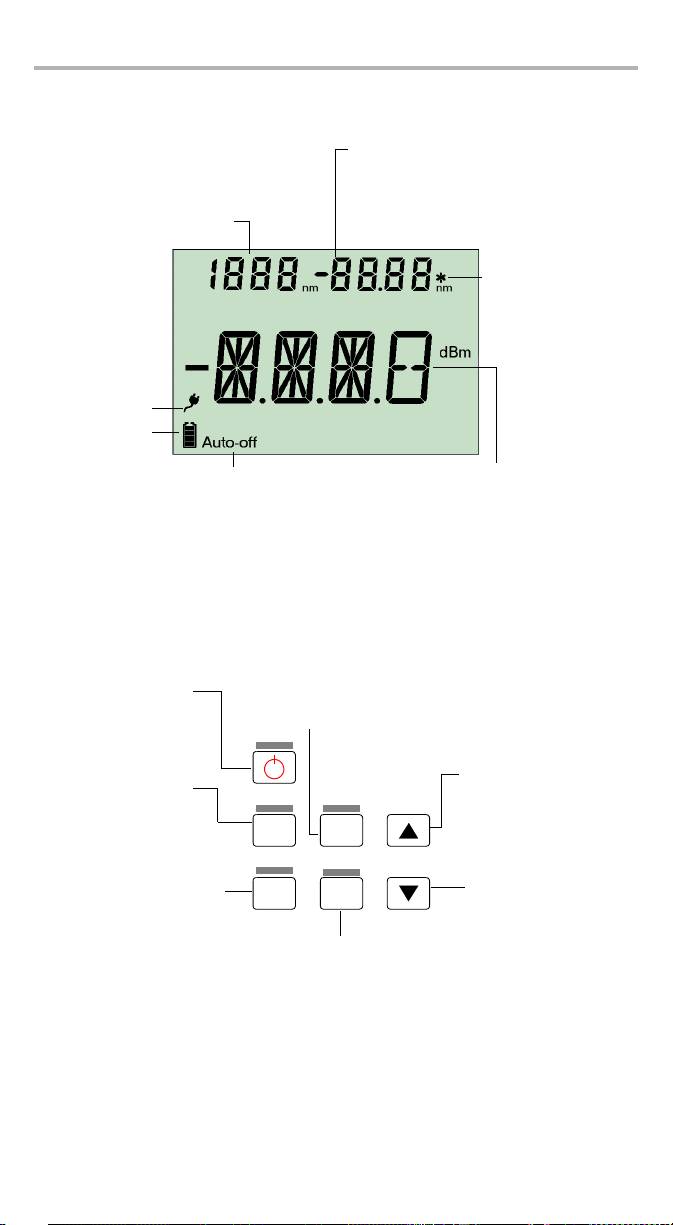

Descripción de la pantalla

Atenuación total en modo de potencia o

relativo

Tamaño del paso

Longitud de onda

Valor de edición de la longitud de onda,

seleccionada

potencia

Indica una longitud

de onda calibrada en

modo de edición de

la longitud de onda

Adaptador de CA

enchufado

Baterías en uso

(con nivel)

Atenuación total en el modo absoluto (dB)

Apagado automático

activado

Atenuación relativa en el modo relativo (dB)

o potencia en el modo de potencia (dBm)

Descripción del teclado

Las funciones que se describen a continuación se realizan al pulsar los botones

correspondientes.

Aumenta el valor

(atenuación, potencia,

edición)

Abs/

Rel/

λ

Pwr

Step

Disminuye el valor

Select

Size

(atenuación, potencia,

edición)

Confirma la selección

ont

n

a

asta

a

s

gu

ente

ong

tu

e

on

a

Enciende la unidad

preseleccionada

Modo de apagado

Confirma la edición de la longitud de onda

automático

Tecla Esc

Cambia entre los

modos de medición

Continúa hasta el siguiente

tamaño del paso de la lista

Teclado de funciones secundarias

Las funciones que se describen a continuación se realizan al pulsar el botón

correspondiente durante algunos segundos.

Esc

Apaga la unidad

Edita la longitud de

onda seleccionada

Enciende y apaga la

Backlight

Edit λ

Aumenta el valor

iluminación de fondo

rápidamente

Disminuye el valor

Busca la colocación

Zero

Edit Pwr/Ref

rápidamente

de referencia y

restablece la

Edita la potencia del modo

atenuación en uso

de funcionamiento de

potencia y la toma como

referencia para el modo

de funcionamiento relativo

Activación del apagado automático

(Auto-Off)

Cuando el apagado automático esté activado,

la unidad se apagará pasados 10 minutos de

tiempo de inactividad.

Para desactivar/reactivar el apagado

automático:

Con la unidad encendida, pulse rápidamente .

Activación de la iluminación de fondo

Si maneja la unidad en la oscuridad, use la iluminación de fondo para ver mejor

los datos de la pantalla. Los botones del teclado también se iluminarán unos

10 segundos.

Nota: cuando está activada la iluminación de fondo, siempre debe pulsar un

botón una vez para iluminar el teclado y después pulsar el botón real

que desee.

Para activar/desactivar la iluminación de fondo:

Abs/

Rel/

En el modo de funcionamiento normal, mantenga pulsado durante unos

Pwr

segundos.

FVA-600 7

Primeros pasos con el Atenuador variable FVA-600 8

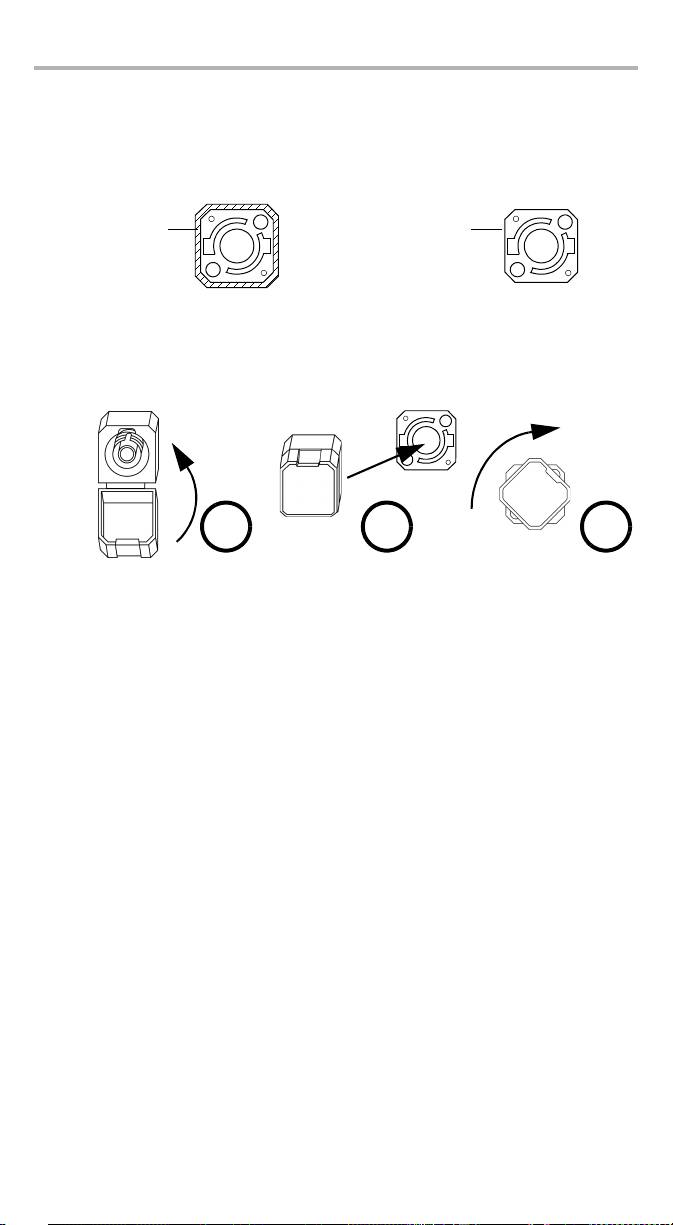

Instalación de la Interfaz universal EXFO (EUI)

La placa de base fija de la EUI está disponible para conectores con pulido en ángulo

(APC) o pulido sin ángulo (UPC). Si la placa de base presenta un borde de color

verde alrededor, indica que es para conectores de tipo APC.

Un borde de

Un borde

metal descubierto

verde indica la

(o de color azul)

opción APC

indica la opción UPC

Para instalar un adaptador del conector de la EUI en la placa de base de la

EUI:

1. Sostenga el adaptador del conector de la EUI de manera que la tapa protectora

se abra hacia abajo.

2 3 4

2. Cierre la tapa protectora con el fin de sujetar el adaptador del conector con

mayor firmeza.

3. Inserte el adaptador del conector en la placa de base.

4. Empuje firmemente al mismo tiempo que gira el adaptador del conector en el

sentido de las agujas del reloj para fijarlo en su sitio.

Limpieza y conexión de fibras ópticas

IMPORTANTE

Para garantizar la máxima potencia y evitar lecturas erróneas:

³ Limpie siempre los extremos de las fibras con el procedimiento

anteriormente especificado antes de insertarlos en el puerto.

EXFO no se hace responsable de los daños provocados por una

limpieza o manipulación inadecuada de las fibras.

³ Asegúrese de que su cable de conexión dispone de los

conectores apropiados, ya que si une conectores

desemparejados dañará los casquillos.

Para conectar el cable de fibra óptica al puerto:

1. Examine la fibra con un microscopio de inspección de fibras. Si la fibra está

limpia, realice la conexión al puerto. Si la fibra está sucia, límpiela como se

indica a continuación.

2. Limpie los extremos de la fibra de la siguiente manera:

2a. Frote con suavidad el extremo de la fibra con un paño sin pelusa

humedecido con alcohol isopropílico.

2b. Seque completamente con aire comprimido.

2c. Examine visualmente el extremo de la fibra para asegurarse de que está

limpio.

3. Alinee con cuidado el conector y el puerto para evitar que el extremo de la fibra

entre en contacto con la parte exterior del puerto o pueda rozar con otras

superficies.

Si su conector dispone de una clavija, asegúrese de que encaja completamente

en la correspondiente muesca del puerto.

4. Presione el conector para que el cable de fibra óptica encaje firmemente en su

lugar, lo que garantiza un contacto adecuado.

Si su conector dispone de una cubierta roscada, apriete el conector lo suficiente

como para mantener con firmeza la fibra en su lugar. No lo apriete en exceso,

ya que eso dañaría tanto la fibra como el puerto.

Nota: si su cable de fibra óptica no está correctamente alineado o conectado,

sufrirá pérdidas de gran magnitud y reflejos.

FVA-600 9
