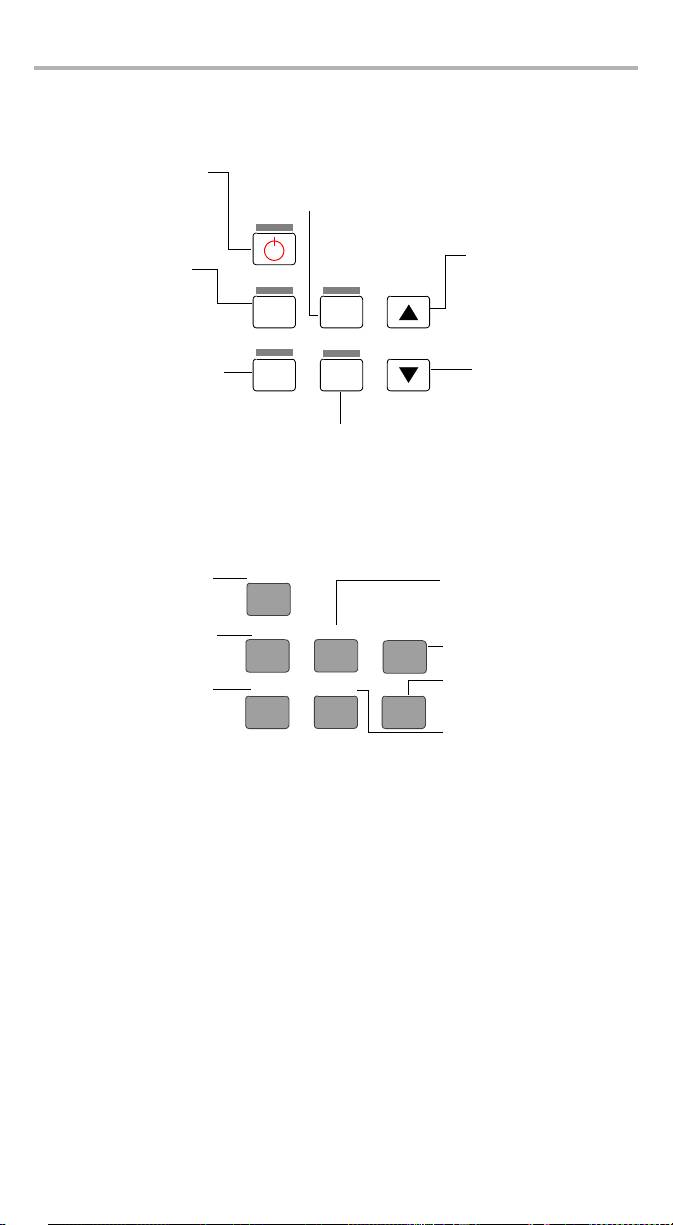

EXFO Photonic Solutions Div. FVA-600: 3 Начало работы с Регулируемый аттенюатор FVA-600

Начало работы сРегулируемый аттенюатор FVA-600 8

Установка универсального интерфейса EXFO

(EUI)

К стационарной базовой плате интерфейса EUI можно подключить разъемы с

полировкой под углом (APC) или простой полировкой (UPC). Зеленый контур

вокруг базовой платы означает, что плата предназначена для разъемов типа

APC.

Зеленая

Чистая металлическая

кромка

поверхность

обозначает

(или голубая кромка)

разъем типа

обозначает разъем типа

APC

UPC

Установка адаптера разъема EUI на базовую плату EUI

1. Держите адаптер разъема EUI таким образом, чтобы пылезащитный

колпачок открывался вниз.

2 3 4

2. Закройте пылезащитный колпачок, чтобы надежнее удерживать

адаптер

ра

зъема.

3. Вставьте адаптер разъема в базовую плату.

4. С усилием надавливая на адаптер разъема, поверните его по часовой

стрелке в базовой плате, чтобы зафиксировать в нужном положении.

Очистка и подключение оптических волокон

ВАЖНО!

Для обеспечения максимальной мощности и во избежание

получения ошибочных данных выполняйте следующие действия

³ При подключении к порту всегда очищайте концы волокон,

как показано ниже. Компания EXFO не несет ответственности

за повреждения или ошибки, возникающие в результате

неправильной очистки или неосторожного обращения с

волокнами.

³ Проверьте наличие у коммутационного шнура

соответствующих разъемов. При подключении

несоответствующих разъемов будут повреждены их

наконечники.

Подключение волоконно-оптического кабеля к порту

1. Обследуйте волокно с помощью микроскопа для исследования волокон.

Если волокно окажется чистым, приступайте к подключению волокна к

порту. Если на волокне будут обнаружены загрязнения, выполните

процедуры по его очистке согласно инструкциям ниже.

2. Очистите концы волокна следующим образом.

2a. Аккуратно очистите конец волокна с помощью чистящей

па

лочки без

ворса, смоченной в изопропиловом спирте.

2b. Полностью высушите обработанную поверхность струей сжатого

воздуха.

2c. Осмотрите конец волокна, чтобы убедиться в отсутствии грязи.

3. Осторожно совместите разъем и порт так, чтобы конец волокна не касался

наружной поверхности порта или других поверхностей.

Если разъем имеет ключ, убедитесь, что он полностью вошел в

со

ответствующий паз порта.

4. Нажмите на разъем так, чтобы волоконно-оптический кабель

зафиксировался, тем самым обеспечивая соответствующий контакт.

Если разъем выполнен в виде винтовой муфты, заверните его так, чтобы

зафиксировать волокно. Не перетяните муфту, поскольку в этом случае

можно повредить волокно и порт.

Важно: Если волоконно-оптический кабель совмещен и/или

подклю

чен

неправильно, это приведет к большим потерям и появлению

эффекта отражения.

FVA-600 9
