Brennenstuhl Solar LED-light Duo Premium SOL LV0805 P1 IP44 with PIR sensor 8xLED 0,5W 320lm Cable length 4,75m Colour Anthracite: TELEPÍTÉSI ÉS KEZELÉSI UTASÍTÁS

33

Nagyon köszönjük, hogy e termék megvásárlása mellett döntött.

Az első használatba vétel előtt először is ismerkedjen meg a ter-

mékkel. Olvassa el ehhez figyelmesen az alábbi kezelési utasítást

és a biztonsági előírásokat. A készüléket csak a leírásban foglal-

tak szerint használja, és kizárólag a megadott felhasználási célra.

Őrizze meg ezt a kezelési utasítást. Ha továbbadja harmadik

 személyeknek, minden mellékletével együtt adja ezt is át.

ALKATRÉSZJEGYZÉK

1

Napelemes panel foglalata

2

Napelemes panel összekötő kábele

3

Szerelő csavarok a napelemes modulhoz es a főegységhez

(5db)

4

Napelemes modul

5

Fő egység

6

LED-es egység

7

Mozgásérzékelő

8

ON / OFF kapcsoló

9

Világítási időtartam-szabályzó

10

Érzékenység-szabályzó

A NAPELEMES LÁMPA ELSŐ FELTÖLTÉSE

Mielőtt üzembe helyezné a napelemes lámpát, azt

mindenekelőtt fel kell tölteni a napelemes modullal.

Kösse össze a kábellel a napelemes modult és a főegységet.

A főegység ON / OFF-kapcsolójának OFF állásban kell lennie.

Olyan helyre helyezze a napelemes modult, ahol a lehető

leghosszabb ideig süti a közvetlen napsütés. Vegye figyelembe a

következő szakasznak az alkalmas felszerelési helyekre

vonatkozó tanácsait.

Évszak, éghajlat és a napelemes modul elhelyezkedése szerint a

feltöltés akár 4 napig is eltarthat, mielőtt a lámpát üzembe

lehetne helyezni.

ALKALMAS FELSZERELÉSI HELY A NAPELEMES FÉNYSZÓRÓ

ÉS A NAPELEMES MODUL SZÁMÁRA

Főegység:

A főegység magában foglalja a fényszórót, a mozgásérzékelőt és

az akkut. Vegye figyelembe a főegység felszerelésénél, hogy a

szerelési magasság függvényében a mozgásérzékelő megvilágí-

tott  területe max. 180° mellett akár max. 10 méter is lehet.

Stabil alapra, pl. téglafalra történő felszerelés esetén használja a

csomagban együtt szállított csavarokat (Alkatrészjegyzék

3. tétele). Az alap anyaga szerint kell megfelelő csavarokat és

 tipliket használni.

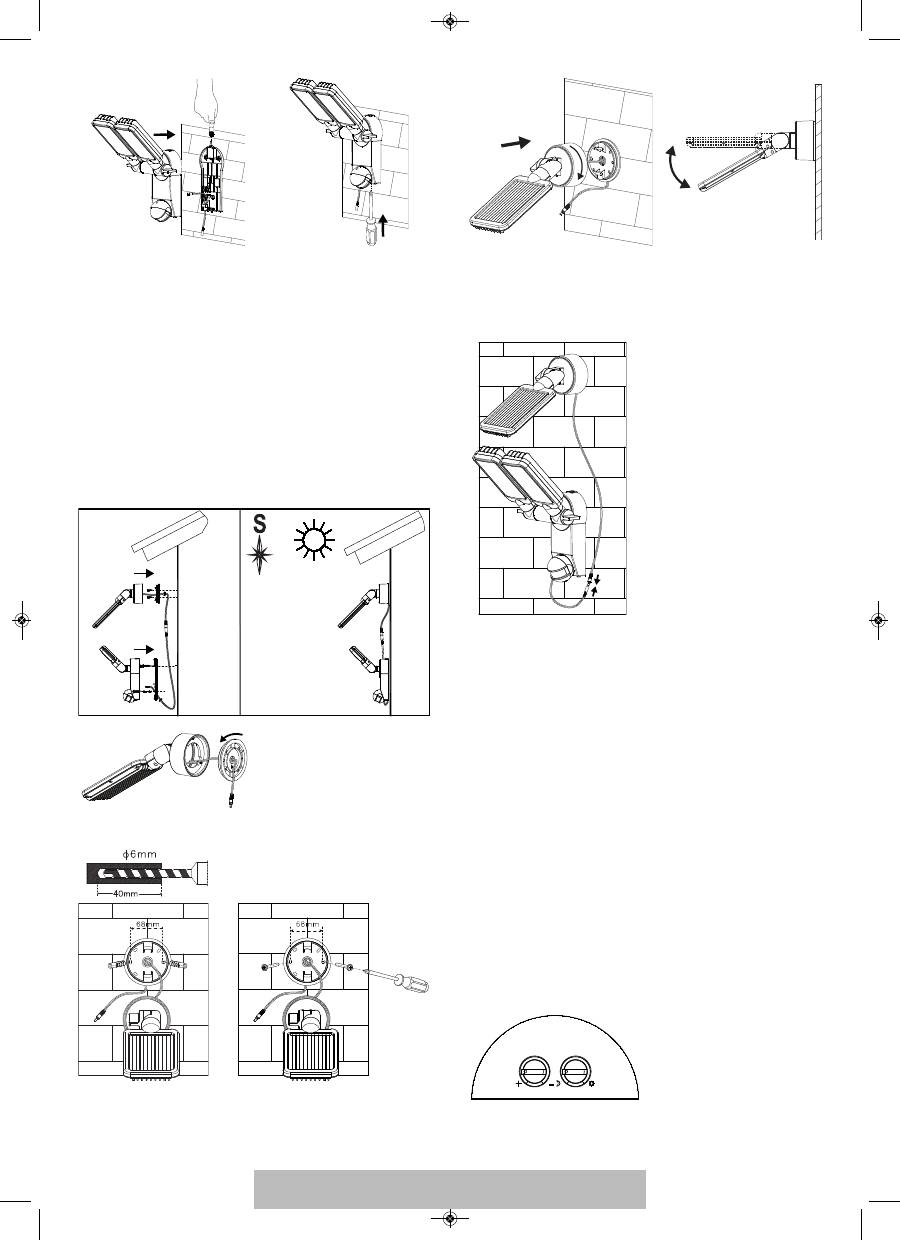

Szerelés:

•  Csavarja ki a csavarokat (1. kép) a falitartóból

•  Nyomja be a felső részén található kioldófejet (2. kép) és

nyissa ki a házat a falitartón található hurok meghúzásával

•  Ügyeljen arra, hogy a szerelési lyukak falba fúrásánál, ill. a

végső felcsavarozásnál ne sértsen meg meglevő kábeleket és

vezetékeket

kép

1

kép

2

kép

3

kép

4

kép

5

TELEPÍTÉSI ÉS KEZELÉSI UTASÍTÁS

SOL SV0805 P1 IP 44, SOL LV0805 P1 IP44, SOL SV0805 P2 IP44,

SOL LV0805 P2 IP44, SOL SV1205 P2 IP44, SOL LV1205 P2 IP44

043413 SOL SH_LH Doppelstrahler  17.05.13  18:47  Seite 33

34

kép

6

kép

7

Napelemes modul:

A napelemes modul a napelemes fényszóró fő áramforrása.

A napsugárzást elektromos árammá alakítja, és feltölti az akkut.

Kérjük, vegye figyelembe a napelemes modul felszerelésénél,

hogy a napelemnek lehetőleg KÖZVETLEN NAPFÉNYRE van

 szüksége. Minél hosszabb ideig van kitéve a napelem a közvet-

len napfénynek, annál hosszabb ideig tud a lámpa üzemelni.

A napelemes modult lehetőleg délnek fordítva kell felszerelni a

nap közvetlen besugárzása érdekében. Kerüljön el mindenfajta,

árnyékot adó tárgyat. Közép-Európában ajánlatos egy kb. 30°-

40°-os hajlásszöget beállítani. Használja fel a csomaghoz mellékelt

csavarokat (Alkatrészjegyzék 3. tétele) a napelemes modul

szilárd alapra, pl. falazatra szereléséhez. Az alap anyaga szerint

kell megfelelő csavarokat és tipliket használni.

kép

8

kép

9

kép

10

kép

11

kép

12

Most fektesse le és húzza ki a kábelt a napelemtől a fő egységig

és kösse össze a kábellel a fő egységet és a napelemet a  dugó-

hüvely kötésekkel.

BEÁLLÍTÁS ÉS ÜZEMBE HELYEZÉS

A napelemes lámpa sikeres telepítése után a készüléket kevés,

egyszerű lépéssel állíthatja be.

Fontos:

Győződjön meg arról, hogy a napelemes lámpát úgy töltötte

fel, ahogyan azt a „Napelemes lámpa első feltöltése“ fejezet

leírja, a lámpa bekapcsolása előtt.

A fő egységen egy kapcsolót talál két állítási lehetőséggel:

ON:

Mozgásérzékelővel együtt üzemel.

OFF:

Kikapcsolja a mozgásérzékelő / LED-lámpa működését.

Ebben az állásban működik a feltöltés.

A mozgásérzékelő beállítása

A sikeres alap-feltöltés után állítsa a kapcsolót az ON állásba.

Állítsa a mozgásérzékelőt abba az irányba, ahonnan a mozgáso-

kat fel kívánja ismerni. Állítsa a



-szabályzót a mozgásérzékelő

hátoldalán a „Minimum“-ra (-) és a LUX (fényerő-)-szabályzót a

„világos“ állásba (



) Próbálja le az érzékelési tartományt úgy,

hogy lassan körüljárja a felügyelendő területet. Ha a napelemes

lámpa nem a kívánsága szerint gyullad fel, a mozgásérzékelő

 irányítását megfelelően utána kell állítani.

A mozgásérzékelőn két szabályzó található:



(TIME- IDŐ) = Világítási időtartam: Azt az időtartamot, amed-

dig a lámpa a mozgás érzékelése után bekapcsolva marad, itt

tudja beállítani kb. 10 másodperc és 1 perc közötti világítási

TIME

LUX

043413 SOL SH_LH Doppelstrahler  17.05.13  18:47  Seite 34

35

 időtartamra. Forgassa lassan a TIME-szabályzót (+) irányba a

 világítási időtartam megnövelése érdekében, illetve (-) irányba a

világítási időtartam csökkentése érdekében.

Vigyázat:

A beállított időtartam a mozgásérzékelő bekapcsolá-

sával kezdődik. Minden erre következő mozgásérzékelés

 alkalmával ez az időtartam újra elölről kezdődik.



/



(LUX- FÉNYERŐ) = Bekapcsolási érzékenység: A LUX-szabá-

lyzóval be lehet állítani a környezetben az alkonyat fényerejét,

amely mellett a lámpa üzembe lép. Ezzel elkerülhető, hogy a

lámpa napfényben világítani kezdjen. A (



) helyzetben a lámpa

éjjel-nappal bekapcsol, a (



) helyzetben csak éjjel kapcsol be.

Azt a kívánt fényerőt, amely mellett az egység üzembe lép, a

LUX-szabályzóval állíthatja be.

AKKUCSERE

Vigyázat:

Ha akkut cserél, a lámpaegység kapcsolóját OFF-ra

kell állítani, és a napelemes modul dugaszát ki kell húzni a fő

egységből. Az akku cseréjéhez nyissa ki a fő egység házát úgy,

ahogy a „Fő egység“ fejezetben az 1. és 2. ábrán látható. Távolítsa

el az akkukat a foglalatukból, és cserélje ki ezeket újra. Ha lehet-

séges, az 1,2 V AA Ni-MH akkukat töltse fel előre egy szokványos

töltővel. Ha nem lehetséges a feltöltés egy külső töltővel,

kövesse a „NAPELEMES LÁMPA ELSŐ FELTÖLTÉSE“ c. fejezetben

foglaltakat.

A készüléket fordított sorrendben rakja újra össze.

Vigyázat:

Fltétlenül ügyeljen az akkuk behelyezésénél a helyes

polaritásra. Helytelen polaritás esetén a készülék és az akkuk is

károsodhatnak.

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

Ne használjon más napelemes modult, mint amit mi

szállítottunk.

1.  Más napelemes modul használata sérülésveszélyes, vagy a

lámpa károsodásához, ill. a jótállás megszűnéséhez vezethet.

2.  Úgy vezesse a kábelt, hogy az biztonságosan legyen rögzítve,

és ne válhasson veszélyforrássá (pl. ne jelentsen elbotlás

veszélyt). Ne használja tovább a napelemes lámpát, ha a kábel

sérült vagy hibás.

TISZTÍTÁS

A mozgásérzékelőt tartsa tisztán portól és lerakódásoktól, időn-

ként törölje át egy nedves ruhával. Ne használjon vegyszereket

vagy dörzsölő hatású szereket a készülék tisztításához. Biztosítsa

mindenkor, hogy a napelemes modul tiszta legyen a szennytől

és lerakódásoktól. Egy elszennyeződött napelem nem képes tel-

jesen feltölteni az akkut. Ekkor az akkuk idő előtt elöregszenek,

és a készülék üzeme bizonytalan lesz.

TÁROLÁS

Tartsa be az alábbi lépéseket, ha a lámpát két-három napnál

hosszabb ideig a házon szeretné tárolni, és el szeretné kerülni az

akkuk károsodását:

1.  Állítsa a kapcsolót az OFF-állásba.

2.  Ott tárolja a lámpát és a napelemes modult, ahol naponta

napfényt vagy műfényt kaphat. Az akkunak fényre van

 szüksége, hogy töltését a tárolás alatt is megtartsa.

3.  Hosszabb tárolás alatt az egységet négyhavonta teljesen fel

kell tölteni. A teljes kapacitás megőrzése érdekében ne tárolja

az egységet hosszabb időn át.

ÜZEMZAVAROK

(SHIBA/ OKA

➔

ELHÁRÍTÁSA)

A lámpa a felügyelt területen a mozgásokra nem kapcsol be.

Lehetséges megoldások:

Ellenőrizze, hogy:

- A kapcsoló „ON“ helyzetben van-e.

- A LUX-szabályzó nincs teljesen az (



) állásba állítva.

- A mozgásérzékelő úgy van-e beállítva, hogy a mozgásokat

érzékelhesse.

- A napelem úgy van-e beállítva, hogy nap közben lehetőleg

sok közvetlen napsugárzás érje.

- Az akkuk töltöttsége ne legyen túl alacsony (3-4 napsütéses

napon töltse fel, közben a kapcsoló legyen OFF állásban).

A lámpa fényes nappal kigyullad.

Lehetséges megoldások:

Ellenőrizze, hogy a LUX-szabályzó teljesen az (



) állásba van-e

állítva.

További információért keresse meg a szervizrészlegünket / a

www.brennenstuhl.com honlapunkon a GYIK rovatot.

MŰSZAKI ADATOK:

Akku:

SOL SV0805 P1 IP44, SOL LV0805 P1 IP44,

SOL SV0805 P2 IP44, SOL LV0805 P2 IP44:

3 x 1,2 V / 2200 mAh Ni-MH  újratölthető elemek

SOL SV1205 P2 IP44, SOL LV1205 P2 IP44:

3 x 1,2 V / 2500 mAh Ni-MH  újratölthető elemek

Napelemes modul:

SOL SV0805 P1 IP44, SOL LV0805 P1 IP44:

190 x 115 mm

SOL SV0805 P2 IP44, SOL LV0805 P2 IP44,

SOL SV1205 P2 IP44, SOL LV1205 P2 IP44:

220 x 190 mm

LED-ek darabszáma:

SOL SV0805 P1 IP44, SOL LV0805 P1 IP44,

SOL SV0805 P2 IP44, SOL LV0805 P2 IP44:

8 x 0,5 W

SOL SV1205 P2 IP44, SOL LV1205 P2 IP44:

12 x 0,5 W

Világítási időtartam:

beállítható kb. 10 másodperc és

1 perc között

Átfogási szög:

180º vízszintes

Hatótávolság:

max. 10 méter

Érzékenység:

beállítható nappali fény és éjszakai

üzem között

Védelem fajtája:

IP44

Környezeti hőmérséklet:

-15 °C - +45 °C

SELEJTEZÉS

Az elektromos készülékeket környezetbarát módon

kell ártalmatlanítani! Elektromos készülékeket tilos a

háziszemétbe dobni.

Az elhasznált elektromos és elektronikus készülékekről szóló

2012/19/EU Európai Irányelv szerint az elavult elektromos készü-

lékeket külön kell begyűjteni, és fel kell ajánlani környezetbarát

újrahasznosításra. A kiszolgált készülékek ártalmatlanításának

lehetőségeiről tájékozódjon a közösségi vagy városi közigazga-

tásnál.

Környezeti károk léphetnek fel az elemek és akkuk hibás

ártalmatlanításakor!

Elemeket és akkukat tilos a háziszemétbe dobni. Mérgező

nehézfémeket tartalmazhatnak és rájuk a veszélyes hulladék

kezelésére előírt rendelkezések vonatkoznak. Az elhasznált

 elemeket ezért a kommunális begyűjtőhelyen adja le.
