Kit d’Énergie Solaire SES P1307

mandé que la sortie totale de l’application CA ne dépasse pas

100 W. Un couvercle en caoutchouc permet de protéger cette

sortie de la poussière et des corps étrangers.

 Assurez-vous que vous ne branchez pas de conver-

tisseur d’alimentation à la prise d’allume-cigare « 12 V ».

Le contrôleur de charge intégré pourrait griller.

Éteignez le convertisseur d’alimentation lorsque vous

branchez l’unité d’alimentation.

Cette sortie « convertisseur » contourne le contrôleur de

charge intégré. Veuillez utiliser un convertisseur élec-

trique de bonne qualité doté d’une fonction de contrôle

de charge correcte.

Ne raccorder qu’un ondulateur à la douille de l’in-

verseur (respecter la capacité de charge maxi) ! D’autres

appareils ne doivent pas être raccordés, sinon risque de

décharge profonde et de dégât consécutif.

-  Sortie USB :

Cette sortie peut être utilisée pour recharger les

appareils électroniques dont l’alimentation est assurée par

prise USB (lecteur MP3, téléphone portable, etc.)

y

y

Extension de la capacité de batterie : L’entrée « Batterie » à

l’arrière de l’unité d’alimentation peut se brancher à une batte-

rie externe (batterie 12 V uniquement). Ce qui augmentera la

capacité totale, qui ne sera plus limitée aux 7Ah de la batterie

intégrée. Une capacité de batterie plus importante peut aider à

étendre la période pendant laquelle vous pouvez faire fonction-

ner vos applications. Connectez simplement une extrémité du

câble à pinces de batterie (Série #5) à l’entrée « Batterie », et la

pince de batterie à la batterie.

Assurez-vous que vous respectez la polarité lors du bran-

chement. Veuillez suivre la procédure de branchement :

A. Câble rouge (+)

B. Câble noir (-)

Pour débrancher, suivre la procédure inverse.

Ne court-circuitez pas les bornes de la batterie, des étin-

celles ou des explosions pourraient se produire.

Changement des fusibles

y

y

Il y a deux fusibles (fusible automobile 10 A normal) à l’intérieur

de l’unité d’alimentation afin d’empêcher les court-circuits acci-

dentels pouvant endommager l’unité d’alimentation. Un pour

chaque prise de sortie allume-cigare. Si l’unité d’alimentation

cesse de fonctionner en raison d’un fusible grillé:

1. Éteignez l’unité d’alimentation.

2. Dévissez les 10 vis à l’arrière de l’unité d’alimentation à l’aide

d’un long tournevis.

3. Ouvrez le panneau arrière.

4. Remplacez le fusible défectueux par un fusible neuf.

5. Remettez le panneau arrière et fixez celui-ci à l’aide des 10 vis.

Entretien

y

y

Si la batterie doit être stockée pendant de longues périodes

sans être chargée, il est recommandé de la recharger entière-

ment tous les 4-6 mois afin de préserver ses performances.

y

y

Changement de la batterie : Si votre application fonctionner

moins longtemps, le moment est venu de remplacer la batterie.

1.  Éteignez l’unité d’alimentation.

2.  Dévissez les 10 vis à l’arrière de l’unité d’alimentation à

l’aide d’un long tournevis.

3.  Ouvrez le panneau arrière.

4.  Sortez la la batterie et débranchez-la du manchon de raccor-

dement.

Veuillez suivre la procédure de débranchement :

A. Câble noir (-)

B. Câble rouge (+)

5.  Remplacez la batterie usagée par une batterie neuve et

rebranchez le manchon de raccordement. Assurez-vous

que vous respectez la polarité lors du branchement.

Veuillez suivre la procédure de branchement :

Câble rouge (+)

Câble noir (-)

6. Remettez le panneau arrière et fixez-leà l’aide des 10 vis.

y

y

Nettoyez régulièrement la surface du panneau solaire à l’aide

d’un chiffon doux afin de garantir les meilleures performances.

évitez les contacts avec des acides ou des solutions alcalines.

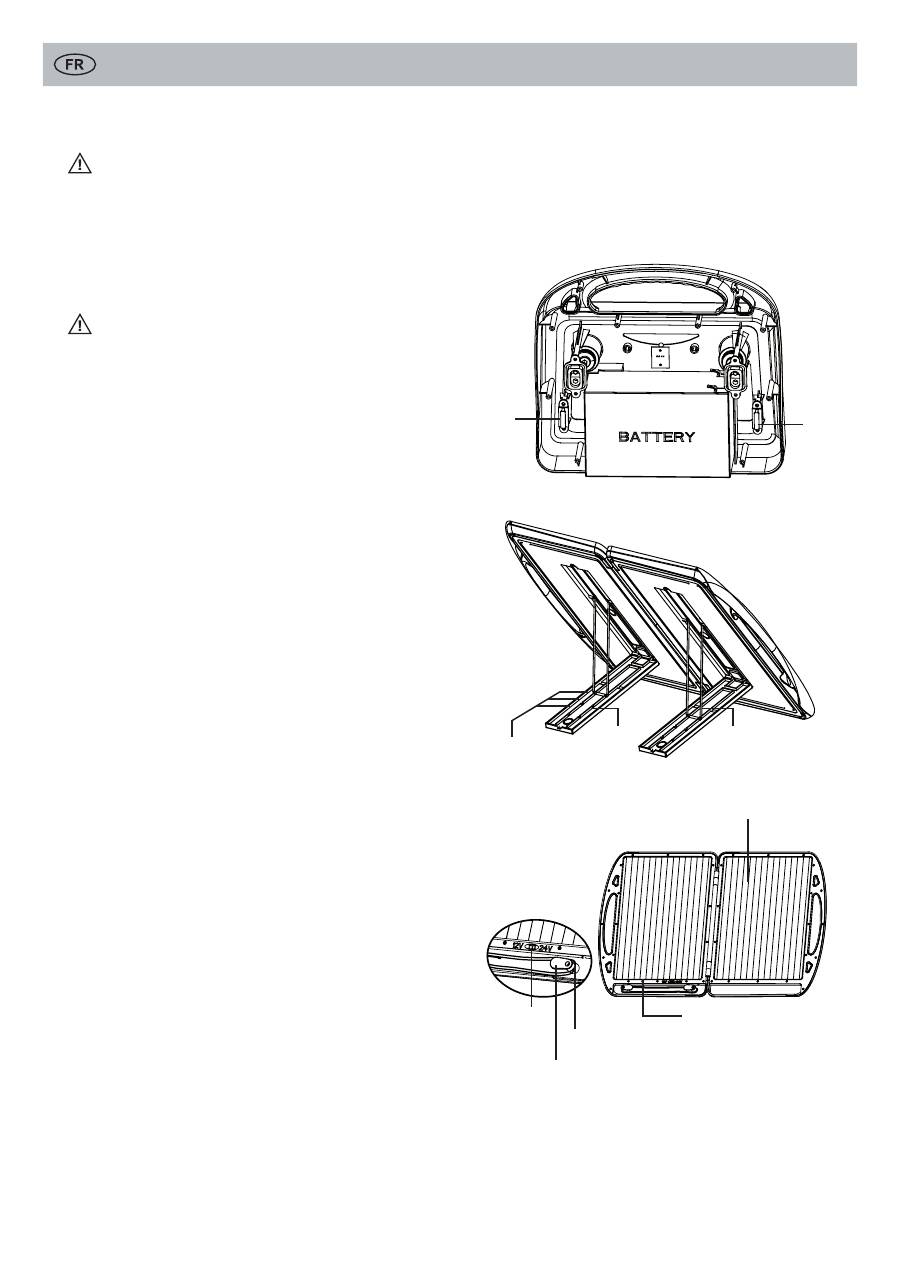

Présentation du produit

panneau arrière ouvert

Fusible auto-

mobile 10 A

pour sortie

convertisseur

Fusible auto-

mobile 10 A

pour sortie

12 V

Support

Encochess

Tiges métalliques

Poteau

d’enroulement

LED bleue témoin

Cellule solaire

Plaque rotative

Sélecteur

de tension
