Ridgid SeekTech SR-20 – page 12

Ridge Tool Company

223

seekTech sR-20

Tastatur

Driftstid

Med alkaliske batterier er den typiske driftstiden fra omkring

Opp-tast

12 til 24 timer avhengig av lydvolum og hvor ofte motlyset

Menynavigasjon/signalfokus/

er på. Andre faktorer som påvirker driftstiden, vil omfatte

avstandsterskelkontroll

Valgtast Tilbakestilling av

batteriets kjemi (mange av de nye ytesterke batteriene,

Volumkontrolltast

tonehøyde/Valg av menyelement

som for eksempel “Duracell® ULTRA”, varer 10%-20% lengre

enn konvensjonelle alkaliske batterier under krevende

Menytast

applikasjoner). Drift ved lavere temperaturer vil også redusere

batteriets levetid.

Lysføler

Strøm PÅ/AV

For å beskytte batteriets levetid vil SR-20 automatisk slå seg

av etter 1 time uten tastetrykk. Du slår bare enheten på igjen

for å fortsette å bruke den.

Frekvenstast

Ned-tast

Menynavigasjon/signalfokus/

avstandsterskelkontroll

Advarsel om lavt batteri

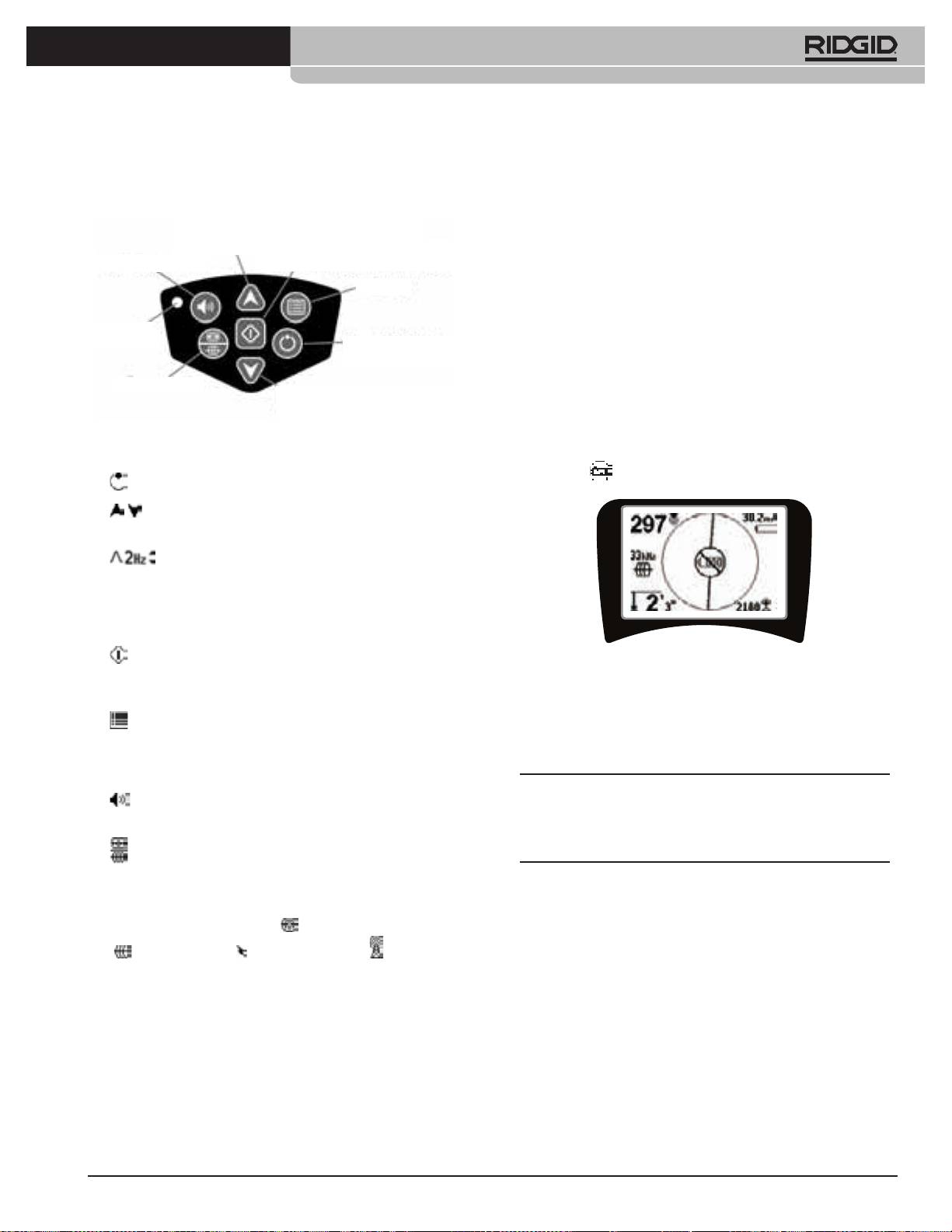

Figur 7: Tastatur

Når batteriet mister spenning, viser skjermen periodevis et

batteriikon

i kartområdet.

• Tast for strøm på/av – Slår SR-20 på.

•

Opp- og ned-taster – Brukes for lokaliseringsvalg ved

valg av meny.

• Signalfokus – Hvis de blir aktivert, vil opp- og

ned-tastene ytte signalfokusinnstillingen opp eller ned.

Et langt trykk (lengre enn ½ sekund) på disse tastene vil

justere avstandsterskelen, mens et raskt trykk vil justere

signalfokus.

•

Valgtast – Brukes når du velger alternativer på menyen.

Figur 8: Advarsel om lavt batteri

Ved normal drift brukes den til å forsere en dybdeavlesning

og resentrere lydtonen.

Like før apparatet slår seg helt av, vil det komme en

avslagningssekvens som ikke kan avbrytes. Det høres en

•

Menytast – Brukes til å vise et “tre” med valg som omfatter

lengre alarm når SR-20 skal til å gå inn i avslagningssekven-

frekvensvalg, alternativer for visningselementer, lysstyrke

sen.

og kontrast samt gjenoppretting av standardinnstillinger.

Flytter deg opp et nivå på en meny.

MERK: Spenningen på oppladbare batterier kan noen

•

Volumkontrolltast – Brukes til å heve eller senke

ganger falle så raskt at enheten bare slår seg av. Enheten slår

voluminnstillingen.

seg av og starter på nytt. Bare skift batteriene og slå enheten

på igjen.

• Frekvenstast – Brukes til å stille inn bruksfrekvensen

til SR-20 fra settet av avkryssede aktive frekvenser. Listen

med frekvenser som er stilt inn på avkrysset aktiv status

kan endres via menytasten. Frekvensene er gruppert i

re sett: Sondefrekvenser (

), linjeavsøkingsfrekvenser

(

), kraftfrekvenser ( ) og radiofrekvenser ( ). Hvert trykk

blader videre til neste avkryssede aktive frekvens.

• Lysføler – I automatisk modus kontrollerer lysføleren

når motlyset slås på eller av avhengig av lysforholdene i

omgivelsene.

224

Ridge Tool Company

seekTech sR-20

Slik starter du

Aktivere frekvenser

Frekvenser kan velges for settet med avkryssede

Når du har trykket på strømknappen

på tastaturet, viser

aktive frekvenser, slik at de vil være tilgjengelige med

displayet RIDGID-logoen, og programvarens versjonsnummer

vises til venstre på skjermen.

frekvenstasten

.

Hver frekvens er aktivert ved å velge den fra en liste på

hovedmenyen (se Figur 13). Frekvensene er gruppert etter

kategori:

S

onde

Aktiv linjeavsøking

Passiv linjeavsøking

Radio

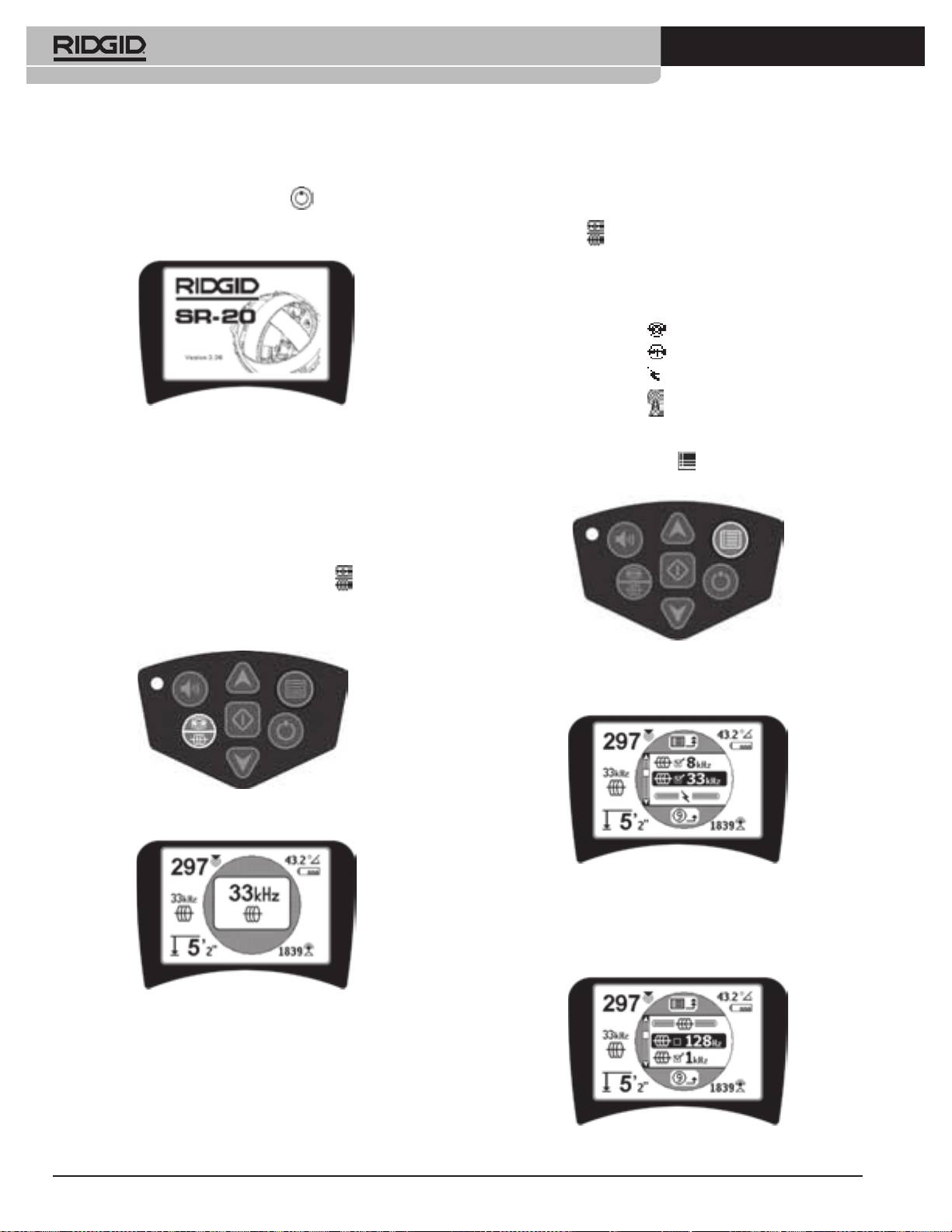

Figur 9: Startskjermbilde

1. Trykk på menytasten

:

Oppsett

Når SR-20 er i gang, er neste trinn å sette opp frekvensene

som svarer til senderen eller linjen du søker etter.

Avkryssede aktive frekvenser er allerede valgt og vises i

sekvens når du trykker på frekvenstasten . (Du får for

eksempel standard linjeavsøkingsfrekvensen på 33 Hz ved å

trykke på frekvenstasten.)

Figur 12: Menytast

Hovedmenyskjermbildet blir da aktivert:

Figur 10: Frekvenstast

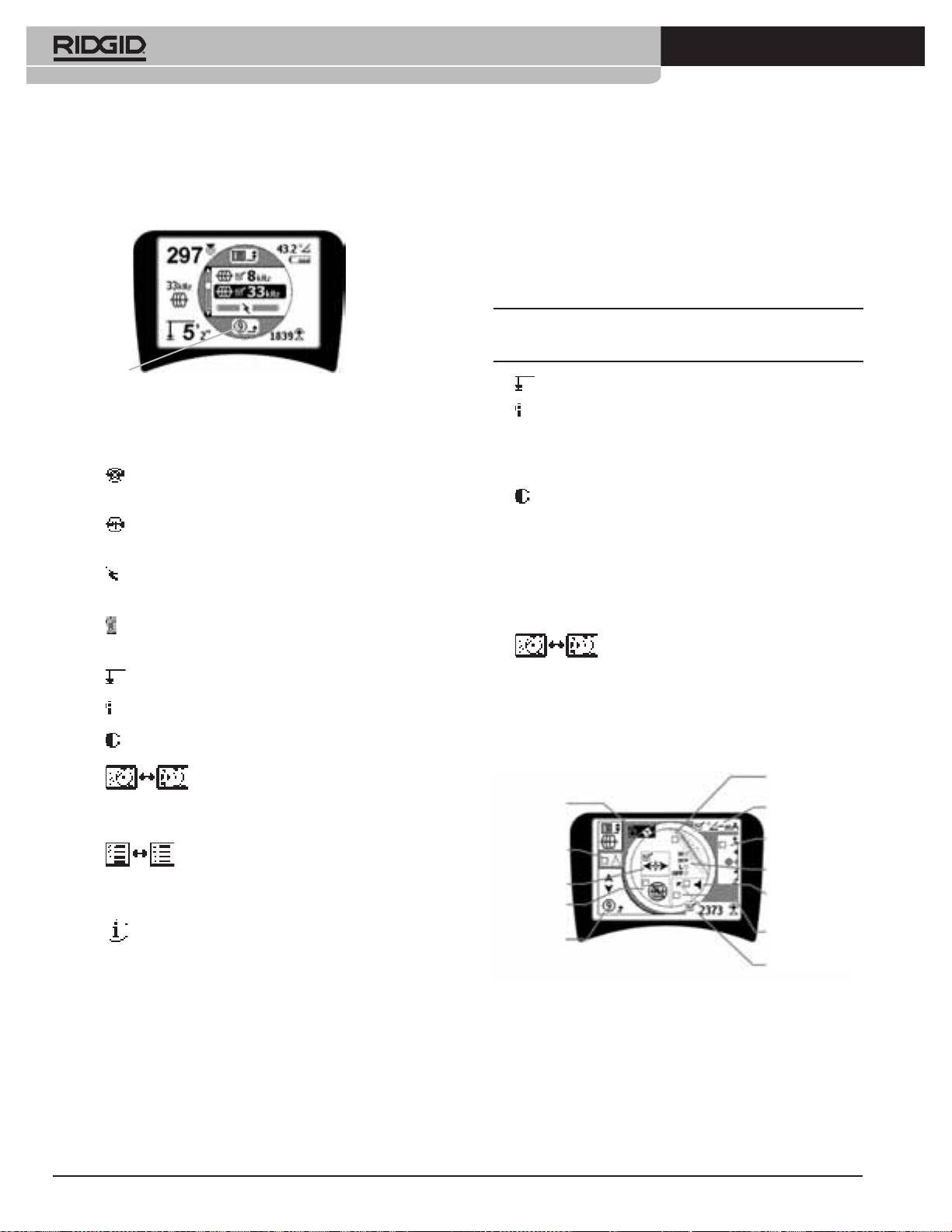

Figur 13: Hovedmeny

2. Bruk opp- og ned-tastene til å utheve den ønskede

frekvensen (Figur 14). I dette eksempelet aktiverer

operatøren en frekvens på 128 Hz.

Figur 11: Linjeavsøkingsfrekvens

Valgt med frekvenstasten

Figur 14: Utheving av en ønsket frekvens (128 Hz)

Ridge Tool Company

225

seekTech sR-20

Lyder på SR-20

3. Trykk på valgtasten

(vist nedenfor) for å krysse

av boksen for hver frekvens du vil bruke.

Lydnivået drives av målets nærhet. Jo nærmere du kommer

målet, desto høyere blir lyden. En stigende tone viser at

signalet blir sterkere.

I modus for aktiv eller passiv linjeavsøking er lyden på en

kontinuerlig kurve og reskaleres ikke.

Når det ikke foreligger noen forvrengning, er lyden fra

SR-20 en klar, trillende lyd når du er på venstre side av det

registrerte feltet med et svakt klikk tilføyd når du er på høyre

side av feltet. Hvis det registreres forvrengning, kan det høres

en lyd som minner om statisk lyd i en AM-radio. Denne blir

Figur 15: Valgtast

sterkere etter hvert som graden av forvrengning øker. Hvis

forvrengningsresponsfunksjonen deaktiveres, opptrer den

statiske lyden ikke.

I sondemodus vil lyden gå “satsvis” oppover. Det vil si at den

stiger og så reskaleres (faller) i tonehøyde mens du nærmer

deg sonden. Når du erner deg fra sonden, vil den falle til en

lavere tonehøyde og holde seg der så lenge du erner deg

fra sonden.

Hvis ønskelig kan lyden forseres til å resentrere seg på et

midlere nivå (i alle moduser) ved at du trykker på valgtasten

Figur 16: Ønsket frekvens krysset av

mens apparatet er i drift.

4. Frekvensene du velger å bruke, vil vise et

avkrysningsmerke i boksen ved siden av.

Sentrale punkter ved bruk av SR-20

SIGNALSTYRKE representerer styrken til feltet som

5.

Trykk på menytasten

igjen for å godta valget og

registreres av den nederste antennenoden til SR-20,

avslutte.

konvertert matematisk for skalerbarhet. I et klart felt uten

forvrengning kan du lokalisere basert på signalstyrke alene.

NÆRHETSSIGNAL reekterer posisjonssøkerens nærhet til

søkeobjektet. Jo nærmere posisjonsindikatoren kommer

sentrum av det registrerte feltet, desto høyere blir tallet for

nærhetssignalet. Nærhetssignalet beregnes utfra forholdet

mellom signalene mottatt ved nederste og øverste antenne,

justert for skalerbarhet.

FORVRENGNING er omfanget av det registrerte feltets

forvrengning i forhold til et ideelt magnetisk felts enkle

Figur 17: Menytast

sirkulære form forårsaket av strømmen i en lang leder. Hvis

det nnes ere felt, skyves eller trekkes det registrerte feltet

Hovedmenyen lister opp alle frekvenser som er tilgjengelige

slik at formen forandrer seg, og de forskjellige antennene vil

for aktivering. Opplysninger om hvordan du legger til

plukke opp forskjellige feltstyrker. Forvrengning gjenspeiles

ere frekvenser på hovedmenyen, slik at de kan velges

av avsøkingslinjen som blir ufokusert istedenfor skarp på

for aktivering, nner du under “Frekvensvalgkontroll” på

skjermdisplayet.

side 240.

LEDEPILER drives av signalene som mottas på

sidehjulsantennene til SR-20. Når feltene som registreres

av disse sideantennene, er like, sentreres pilene. Hvis man

mottar et feltsignal som er sterkere enn det andre, vil pilene

peke mot mållederens sannsynlige sentrum.

226

Ridge Tool Company

seekTech sR-20

Linjeavsøking med SR-20

Aktiv linjeavsøking

I aktiv linjeavsøking blir linjer under bakken energisert med

en linjesender.

Linjesendere strømsetter linjene ved direkte tilkopling til

rørklammer, ved direkte induksjon av et signal med en

klemme, eller ved induksjon av signalet med induktive spoler

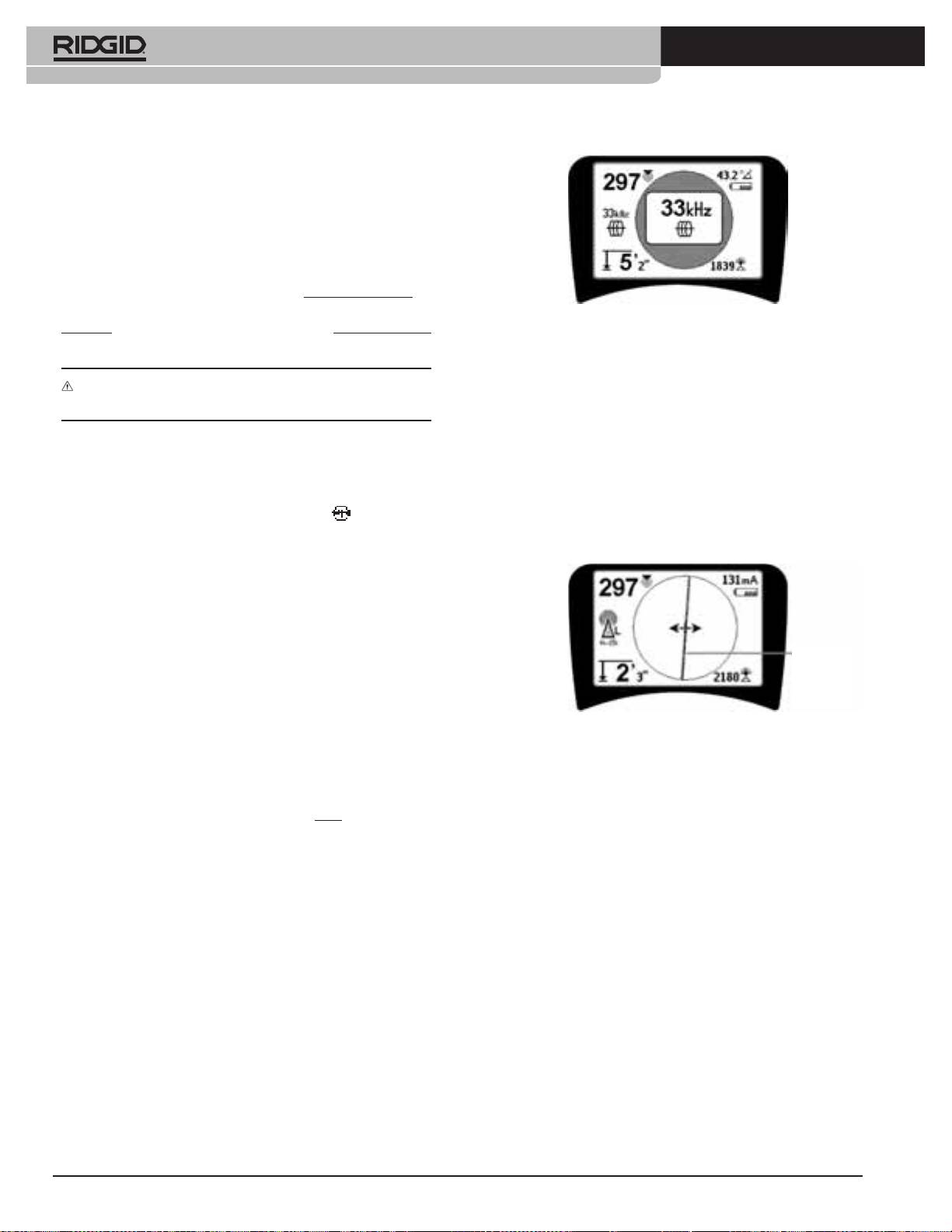

Figur 18: Linjeavsøkingsfrekvens valgt

bygget inn i senderen.

med frekvensknappen

(Dette skjermbildet vil blinke kort når en

ADVARSEL: Kople senderens jordledning og strømledning

ny frekvens blir valgt)

til før senderens strømsettes for å unngå elektrisk støt.

2.

Observer nærhetssignalet for å sikre at mottakeren

fanger opp det sendte signalet. Nærhetssignalet

1.

Energiser mållederen i henhold til senderprodu-

skal nå toppen over linjen og falle av på begge sider.

sentens instruksjoner. Velg senderens frekvens. Bruk

frekvenstasten til å sette frekvensen brukt på SR-20 til

3.

Når du avsøker, viser avsøkingslinjen retningen

samme frekvens som brukes på senderen. Pass på at

røret eller kabelen går i, på skjermen.

frekvensen har et linjeavsøkingsikon

.

Avsøkingslinjen vil være en klar, enkel linje hvis feltet

som registreres, ikke er forvrengt.

Metode for direkte tilkopling: Senderen er festet med

direkte metall-mot-metall-forbindelse til mållederen til et

tilgangspunkt som f.eks. en ventil, en måler eller et annet

punkt. Viktig: Forbindelsen mellom senderen og lederen

må være en ren, fast forbindelse. Senderen er også koplet til

en grunnstolpe som gir en sterk, åpen vei til bakken. Viktig:

Avsøkings-

En svak jordforbindelse er den vanligste årsaken til en dårlig

linje

avsøkingskrets. Sørg for at senderen har god bakkekontakt

og har nok bakkeeksponering til at strømmen kan strømme

gjennom kretsen.

Modus for induktiv klemme Senderen koples til en induktiv

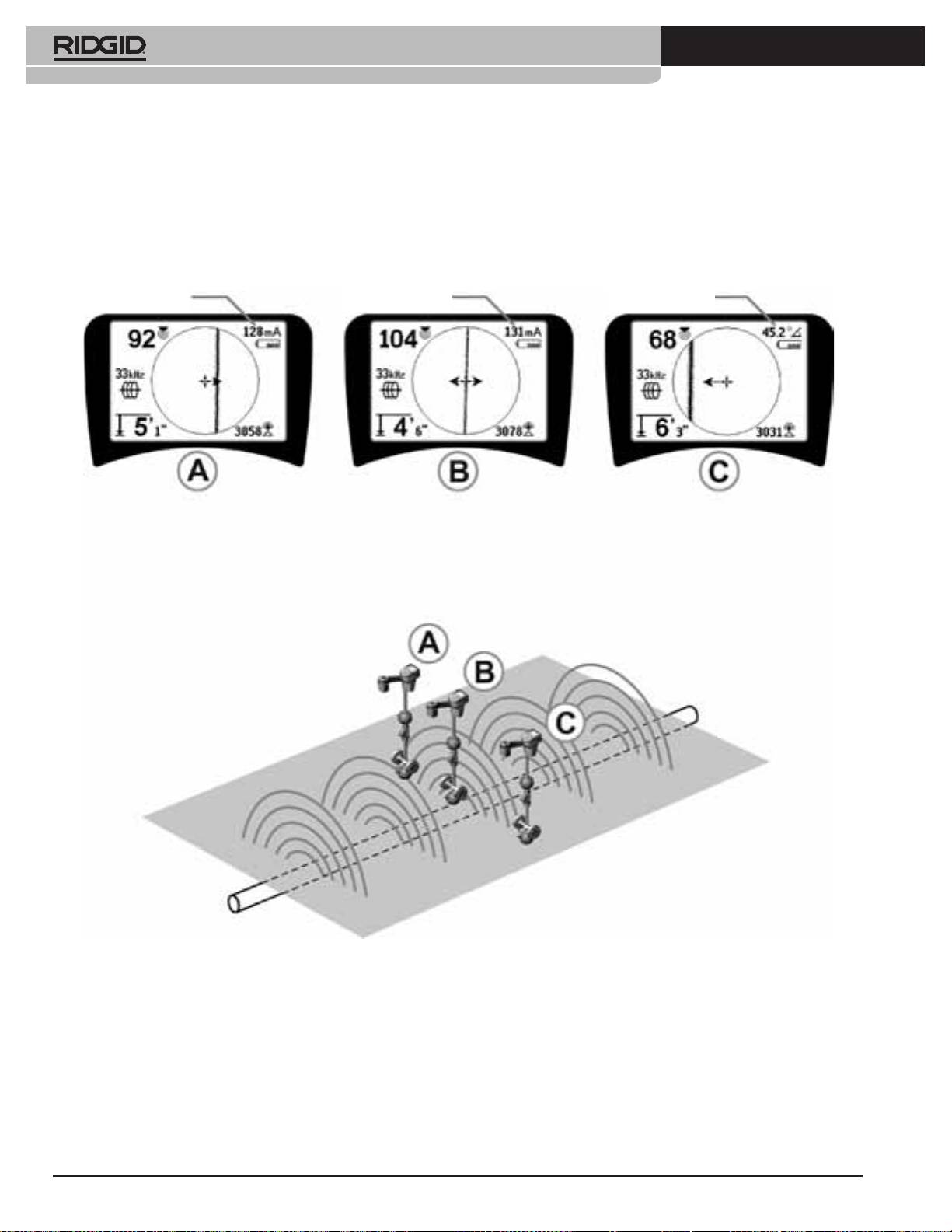

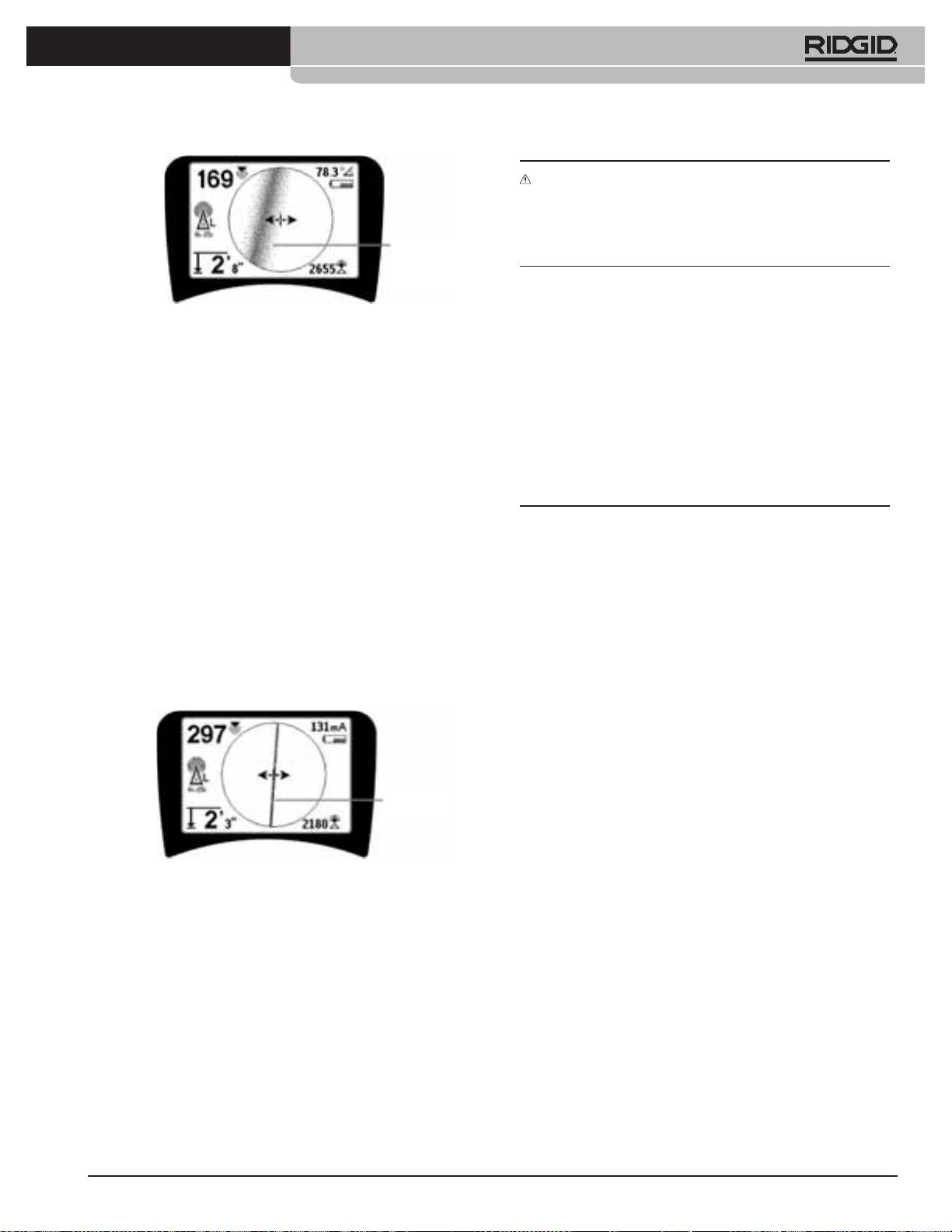

Figur 19: Avsøkingslinje som viser lav forvrengning

klemme som så lukkes rundt et rør eller en kabel. Denne

senderen energiserer klemmen, som så induserer en strøm

4.

Hvis andre felt forstyrrer på en eller annen måte, vil

i lederen.

forvrengningen som forårsakes av disse feltene, føre

til at avsøkingslinjen blir utvisket eller uskarp. Dette

Induktiv modus: Senderen er plassert over lederen i rett

varsler operatøren om at linjens tilsynelatende akse

vinkel til den. Det er ingen direkte forbindelse, senderens

kan være forstyrret av andre felt og må vurderes

interne spoler genererer et sterkt felt gjennom bakken som

omhyggelig. Jo mer forvrengt det registrerte feltet

induserer en strøm i den relevante lederen under bakken.

er, desto bredere vil uklarheten rundt avsøkingslinjen

Viktig: Hvis senderen er for nær SR-20 i denne modusen,

være.

kan den føre til “luftkopling,” det vil si at posisjonsindikatoren

avleser senderens felt, ikke mållederens.

Avsøkingslinjen har tre viktige funksjoner. Den

representerer beliggenheten og retningen for

signalet som avsøkes. Den gjenspeiler endringer

i søkeobjektets retning — som for eksempel når

objektet gjør en sving. Og den bidrar til gjenkjenning

av signalforvrengningen. Den gjør dette ved å bli mer

utydelig etter hvert som forvrengningen øker.

Ridge Tool Company

227

seekTech sR-20

ADVARSEL: Se nøye etter signalinterferens som kan

gi unøyaktige avlesninger. Avsøkingslinjen er bare

representativ for den nedgravde innretningens posisjon

hvis feltet er UTEN FORVRENGNING. IKKE baser sen

Avsøkings-

linje

lokalisering bare på avsøkingslinjen.

Du må alltid kryssjekke lokaliseringen ved å sikre at:

•

Avsøkingslinjen viser liten eller ingen forvrengnings-

Figur 20: Avsøkingslinje som viser lav forvrengning

respons (utydelighet).

•

Nærhetssignalet og signalstyrken maksimeres når

Bruk ledepilene, nærhetsnummeret, signalstyrken

avsøkingslinjen krysser kartets midtpunkt.

og avsøkingslinjen til å styre linjeavsøkingen.

Disse informasjonsbitene frembringes fra diskrete

•

Den målte dybden øker som seg hør og bør når

signalkarakteristikker for å hjelpe søkeren å bedømme

enheten heves vertikalt og avsøkingslinjen forblir

kvaliteten på lokaliseringen. Et signal uten forvrengning

rettet inn.

avgitt fra en linje er sterkest like over denne linjen. (Merk: I

Målte dybdeavlesninger må tas som anslag, og faktiske

motsetning til signalavsøkingslinjene krever ledepilene at

dybder bør bekreftes på uavhengig vis ved å grave hull

brukeren retter inn posisjonsindikatoren slik at ledepilene står

eller med andre midler før gravingen begynner.

i 90 graders vinkel på signalavsøkingslinjen. (Se Figur 21).

5.

Merk at en linje uten forvrengning også vil være klar

Som alltid kan du bare være absolutt sikker på hvor et anlegg

snarere enn utydelig på skjermen, og at lyden som

ligger, hvis du avdekker anlegget og inspiserer det visuelt.

ledsager bildet ikke vil ha noen “statisk støy”.

Posisjons- og dybdemålingen blir mer presis etter hvert

som SR-20s nederste antennenode kommer nærmere og

6.

Tilliten til at en lokalisering er nøyaktig, kan økes ved

nærmere søkeobjektet. Periodisk ny kontroll av målt dybde

å maksimere nærhetssignalet (og/eller signalstyrken),

og posisjon under graveprosessen kan bidra til å unngå

balansere ledepilene og sentrere avsøkingslinjen på

skade på et søkeobjekt og kan identisere ere signaler fra

skjermen. Du bekrefter en lokalisering ved å teste

anlegget som ikke ble fanget opp før utgravingen.

om den målte dybdeavlesningen er stabil og rimelig.

(Se side 229.)

Når du avsøker linjer, er det viktig å huske at T’er, kurver, andre

ledere og metallmasser i nærheten kan føre til forvrengning

av feltet, noe som krever nærmere undersøkelse av dataene

for å fastsette den faktiske beliggenheten til søkeobjektet.

Se nedenfor hvis du vil ha tips om hvordan du forbedrer

signalet.

Avsøkings-

linje

Hvis du kretser rundt den siste beliggenheten for et klart

signal i en avstand av ca. 20 fot (6,5 m), kan dette klargjøre

om forvrengningen kommer fra en lokal sving eller et T-rør

på linjen og sette operatøren i stant til å fange inn linjen i

nærheten igjen.

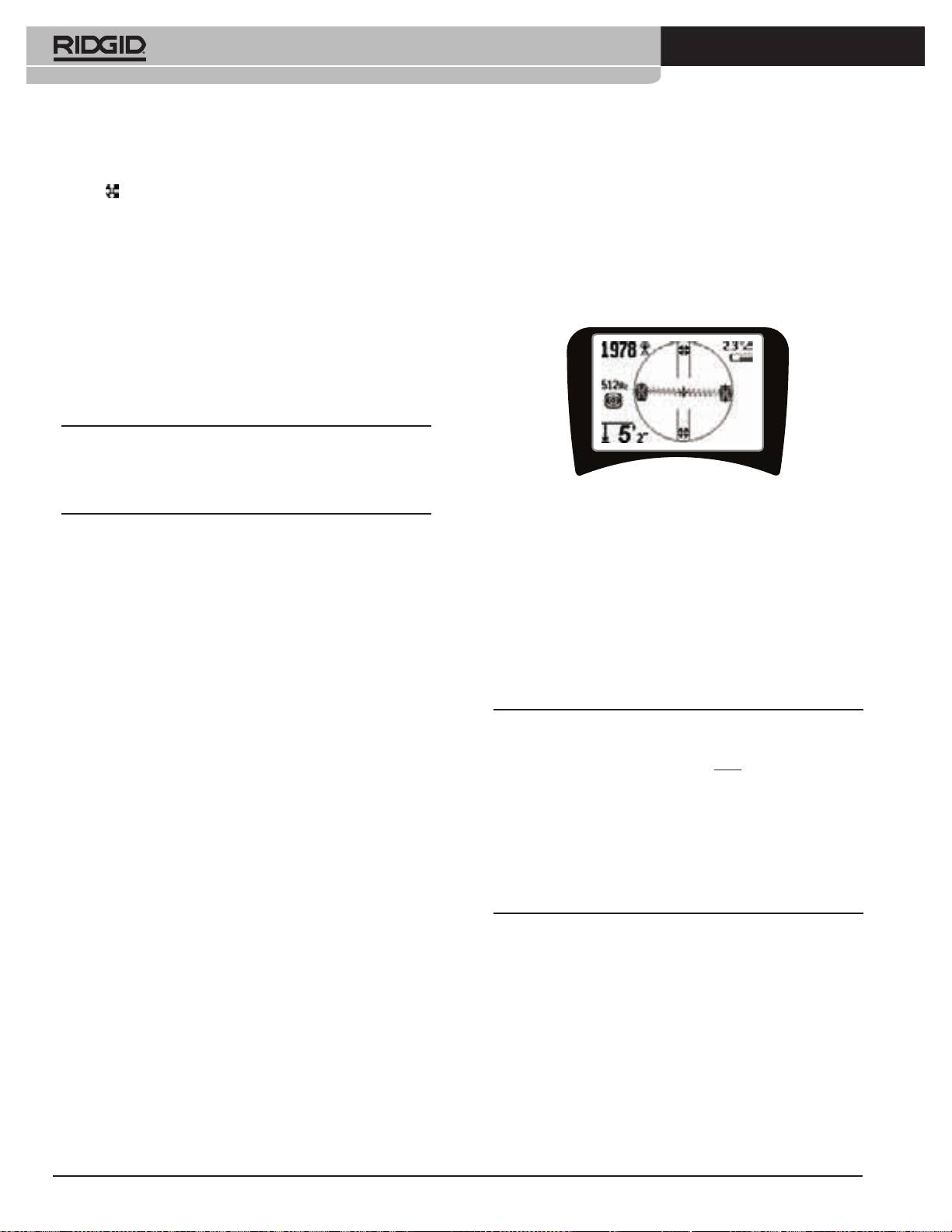

Figur 21: Lokalisering med høy sannsynlighet

Hvis signalet er klart, vil SR-20 ofte vise en rett signallinje

med svært liten forvrengning helt opp til et 90-graders T-

rør, vise litt forvrengning når det følger rundt kurven og så

vise et klart signal igjen når det går videre etter å ha passert

T-røret. Det viser meget klart når linjen svinger.

Betjeningstips for linjeavsøking

• SR-20 identiserer raskt forvrengte felt. Hvis

ledepilene er sentrert på skjermbildet, og

avsøkingslinjen ikke er sentrert (eller hvis

nærhetssignalets tall og signalstyrken ikke er

228

Ridge Tool Company

seekTech sR-20

maksimert), skaper forvrengning et komplekst felt

linjen,

f.eks. 24 tommer (60 cm), og kontrollere at

som ikke er sirkulært.

signalstyrkeavlesningene er like.

•

Slik forbedrer du avsøkingskretsen:

= Samme avstand

a) Prøv å senke frekvensen du bruker.

b) Flytt grunnstolpens posisjon bort fra linjen som skal

avsøkes. Bruk en større bakkekontaktate (f.eks. en

spade).

c)

Kontroller at linjen ikke samtidig er knyttet til

et annet anlegg. (Du må bare demontere felles

Jord

forbindelser hvis det er trygt å gjøre det).

d)

Hvis mulig kan du ytte senderen til et annet punkt

på linjen.

•

Hvis avsøkingslinjen ikke vil sentreres, eller hvis den

ytter seg tilfeldig over skjermen, er det mulig at

Energisert rør

SR-20 ikke får inn et klart signal. Den målte dybden

og nærhetssignalet kan også være ustabil under disse

omstendighetene.

a)

Kontroller senderen for å se om den fungerer og

er godt jordet. God forbindelse og god jording

overvinner problemer med svak strøm.

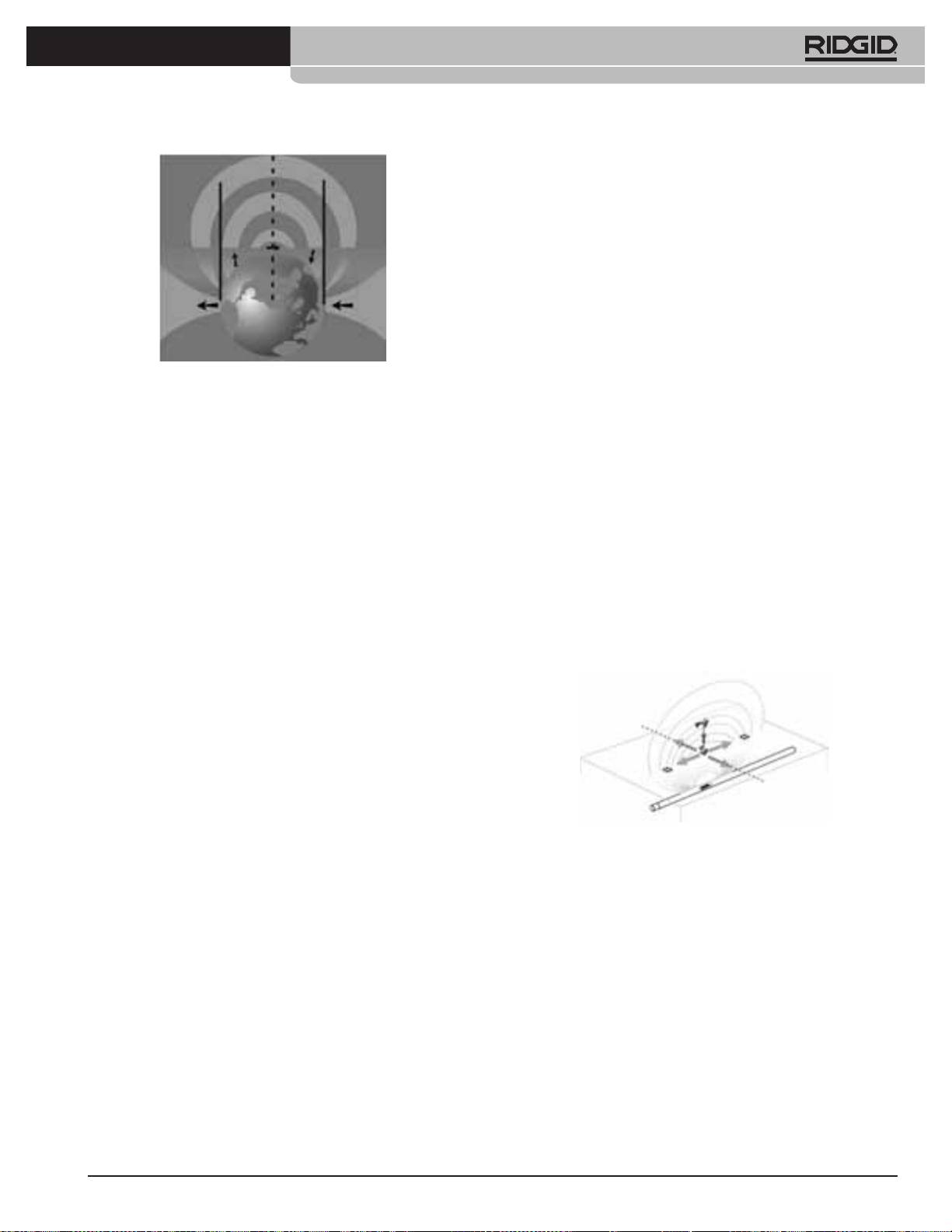

Figur 22: Se etter forvrengning

b

) Test kretsen ved å peke den nederste antennen mot

en av senderens tilførselsledninger.

• Mens du avsøker, skal nærhetssignalet og signalstyrken

c)

Kontroller at SR-20 og senderen opererer på samme

maksimeres og dybden minimeres på samme sted som

frekvens.

ledepilene sentreres på displayet. Hvis dette ikke er

tilfellet, kan anlegget skifte retning, eller det kan opptre

d)

Prøv forskjellige frekvenser. Start med den laveste og

andre koplede signaler.

fortsett til linjen fanges opp på pålitelig vis. Hvis du

bruker lavere frekvenser, kan dette løse problemer

•

Høyere frekvenser lekker lettere over til tilstøtende

med lekking.

objekter, men kan være nødvendige for å komme

e)

Omplasser jordforbindelsen for å få en bedre krets.

forbi brudd på avsøkingsledninger eller forbigå

Kontroller at det er nok kontakt (grunnstolpen er

isoleringskoplere. Hvis linjen ikke er jordet i borteste

dyp nok), særlig på tørr jord.

ende, kan høyere frekvenser være den eneste måten å

gjøre linjen avsøkbar på.

f

) I ekstremt tørr jord vil fukting av området rundt

grunnstolpen forbedre kretsen. Vær klar over at

•

Når du bruker senderen induktivt, må du passe på å

fukten vil spre seg og fordampe, noe som reduserer

begynne lokaliseringen omtrent 10 meter unna for å

kretsens kvalitet over tid.

unngå “direkte kopling” (også kjent som luftkopling).

•

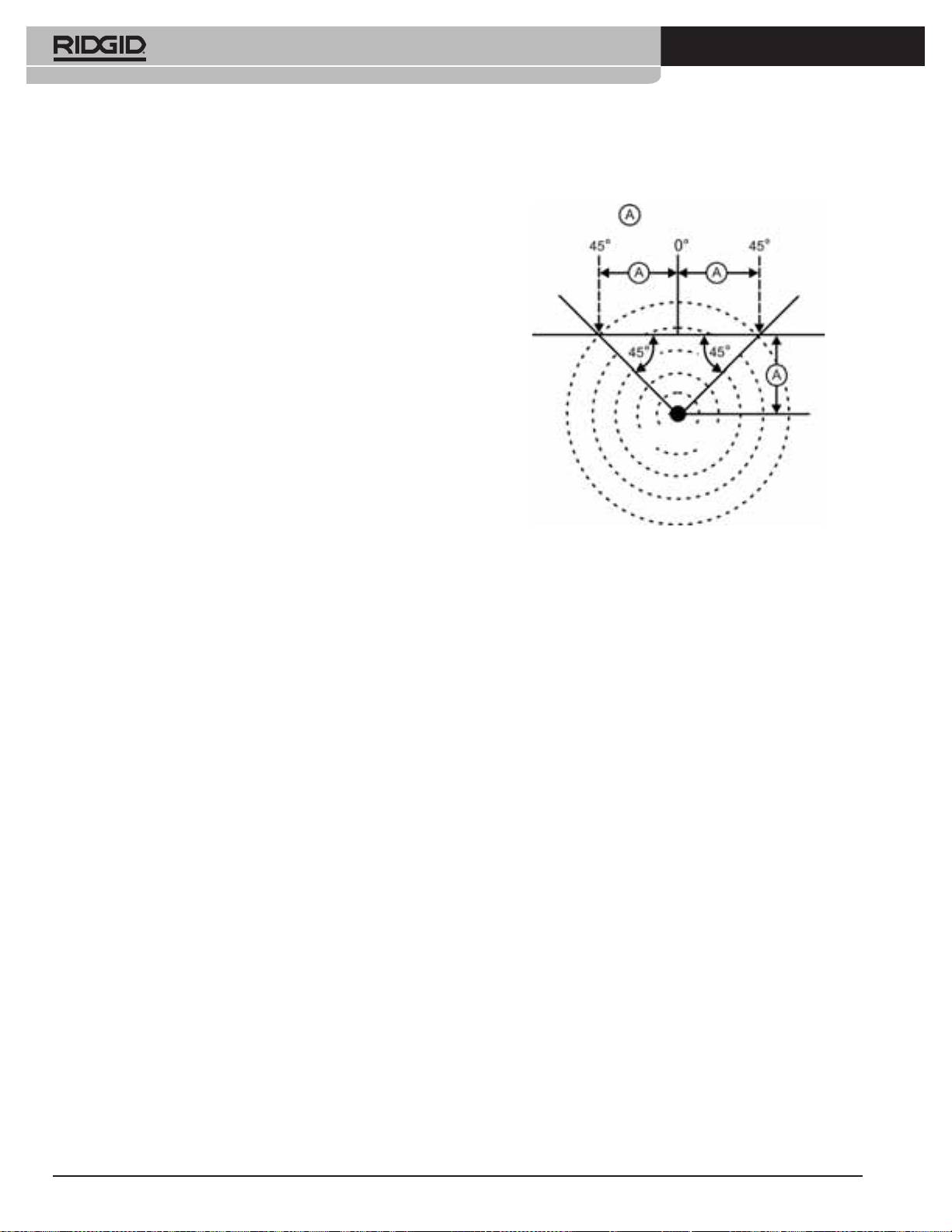

Bruk av den numeriske signalvinkelindikatoren er en

•

Mens du avsøker, fungerer kartdisplayet best under

annen måte å se etter forvrengte signaler på.

følgende vilkår:

F

lytt SR-20 vinkelrett til begge sider av den avsøkte

1.

Linjen er plan

linjen til den numeriske signalvinkelindikatoren viser

45

grader. Pass på at du holder den nederste noden

2. SR-20 posisjonsindikator benner seg høyere enn

for den rundstrålende antennen i samme høyde og

søkeobjektet

posisjonsindikatormasten loddrett. Hvis det er lite

eller ingen forvrengning, må den avsøkte linjen være

3.

SR-20s antennemast holdes tilnærmet loddrett

i midten og avstanden til hvert 45 -graders punkt skal

Hvis disse vilkårene ikke tilfredsstilles, må du være særlig

være omtrent det samme på begge sider. Hvis signalet

oppmerksom på maksimering av nærhetssignalet.

ikke er forvrengt, er avstanden fra linjens sentrum til

45°-graderspunktet omtrent lik dybden.

Generelt sett: hvis SR-20 brukes i en sone over linjen som

søkes, innenfor et sveipeområde på ca. to av linjens “dybder”,

En annen variant av denne teknikken er å ytte

vil kartet være nyttig og korrekt. Vær klar over dette når du

seg like langt til høyre og venstre for den avsøkte

bruker kartet hvis det du søker etter eller linjen ligger svært

Ridge Tool Company

229

seekTech sR-20

grunt. Bredden til det nyttige søkeområdet for kartet kan

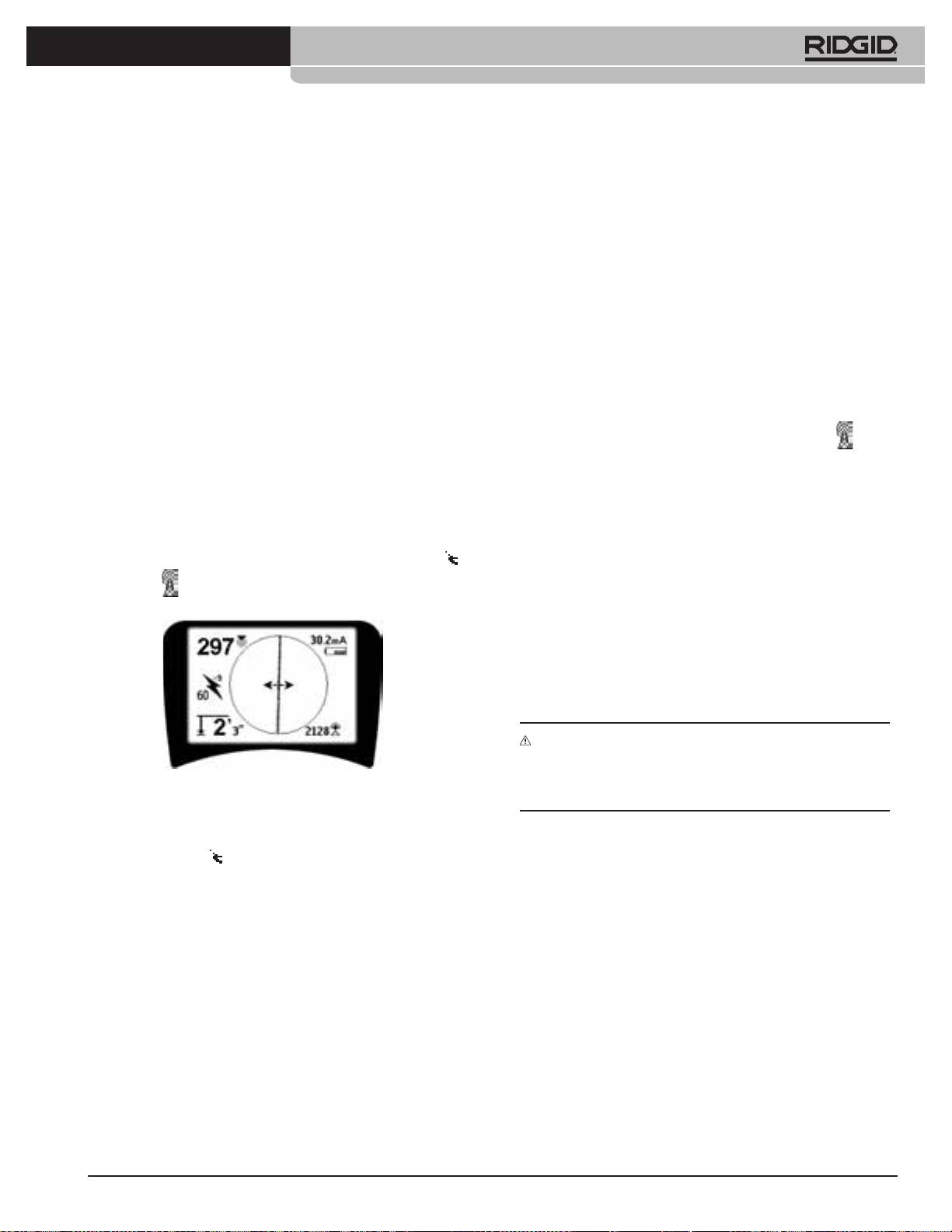

Avlesning av strøm og signalvinkel

være liten hvis linjen ligger ekstremt grunt.

Indikatoren for strømstyrke (mA) og signalvinkel ( ) i

øverste høyre hjørne av skjermbildet viser den registrerte

Måle dybde (linjeavsøkingsmoduser)

strømmen på den avsøkte linjen i milliampère når den

beregnede vinkelen til sentrum av det registrerte feltet

SR-20 beregner målt dybde ved å sammenligne styrken til

er mindre enn 35° og SR-20 krysser midten av feltet som

signalet i nederste antenne med signalet i øverste antenne.

registrert av ledepilene.

Målt dybde måles korrekt i et felt uten forvrengning når den

Når du beveger deg på tvers av feltets sentrum, vil displayet

nederste antennen berører bakken direkte over signalkilden

“sperre” den viste strømverdien (beholde den på displayet) til

og antennemasten står loddrett.

ledepilene snus igjen. Da oppdateres det sperrede displayet.

1.

For å måle dybden plasserer du posisjonsindikatoren

Syklusen med oppdatering og sperring opptrer hver gang

på bakken, direkte over sonden eller linjen.

ledepilene snus.

2.

Dybden vises i det nederste venstre hjørnet.

Når

vinkelen til sentrum overskrider 35°, vil signalvinkel-

indikatoren igjen erstatte strømindikatoren, og displayet

3. En målt dybde kan forseres ved at du trykker på

viser den beregnede vinkelen til sentrum for det registrerte

valgtasten.

feltet.

4.

Målt dybde vil bare være nøyaktig hvis signalet ikke er

forvrengt og antennemasten holdes loddrett.

Klipping (avsøkingsmoduser)

Testing for konsistensen til avlesningen av den målte

Av og til vil signalstyrken være så sterk at mottakeren ikke

dybden kan foretas ved å heve SR-20 en kjent avstand (f.eks.

kan behandle hele signalet, en tilstand kjent som “klipping”.

12

tommer (33 cm)) og observere om den målte

Når dette skjer, viser skjermen et varselsymbol

. Det

dybdeindikatoren øker med samme mengde. Små variasjoner

betyr at signalet er særlig sterkt. Hvis klipping fortsetter,

kan godtas, men hvis dybden ikke endrer seg, eller endrer

kan dette bøtes på ved å øke avstanden mellom antennene

seg dramatisk, er det en indikasjon på et “forvrengt” felt, eller

og mållinjen ELLER ved å redusere styrken på strømmen fra

svært lite strøm på linjen.

senderen.

MERK: Hvis du i modusene for aktiv og passiv linjeavsøking

MERK: Displayet for målt dybde deaktiveres under forhold

trykker på og holder inne valgtasten, forserer du en avlesning

med klipping.

av målt dybde og tvinger signalvinkelens indikator for å

skifte til Strøm. Hvis lyden er slått på, vil den også resentrere

lydtonen.

230

Ridge Tool Company

seekTech sR-20

Strømstyrke

Strømstyrke Signalvinkel

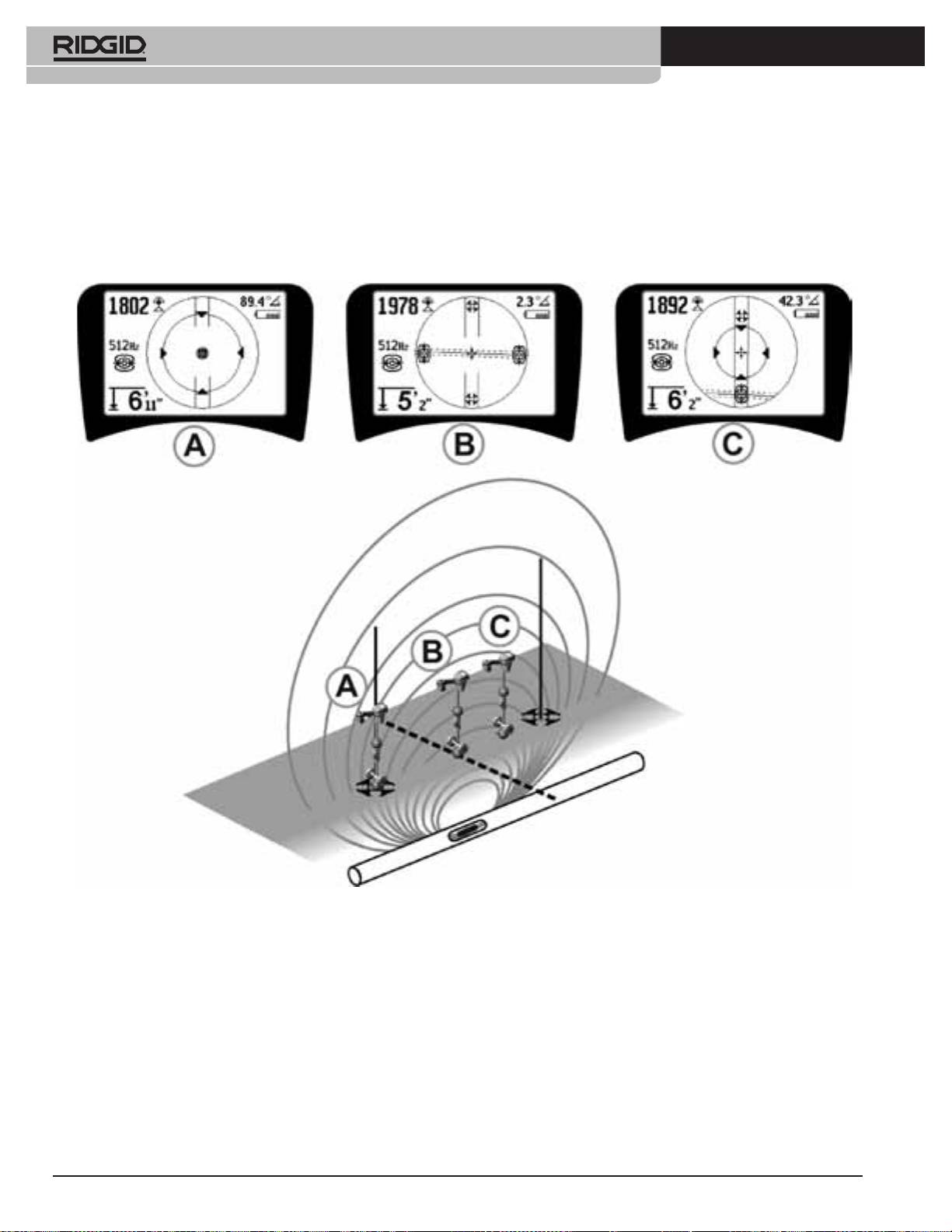

Figur 23: Skjermvisning på forskjellige lokaliseringer (lineavsøking)

Ridge Tool Company

231

seekTech sR-20

Passiv linjeavsøking

9x-multiplumet er den innstillingen som vanligvis

brukes til å lokalisere 50/60 Hz-signaler. I

I passiv modus søker SR-20 etter elektromagnetisk “støy” som

velbalanserte elektriske distribusjonssystemer med

har funnet veien til en nedgravd ledning alle tilgjengelige

høy spenning kan 5x-multiplumet fungere bedre.

midler.

Frekvensinnstillinger på 100 Hz (i land med 50 Hz)

og 120 Hz (i land med 60 Hz) er særlig nyttige for rør

Elektromagnetiske signaler kan havne på nedgravde

som er utstyrt med ensrettere som benytter katodisk

ledninger på ere forskjellige måter.

beskyttelse.

Den vanligste årsaken er fordi den kommer i direkte kontakt

Som i aktiv linjeavsøking vil avsøkingslinjen reektere

med en signalkilde. Alle elektroniske innretninger i drift som

forvrengning i det registrerte feltet ved å virke ufokusert

er koplet til VS-strøm, vil stråle en viss mengde elektronisk

eller uklar i samme utstrekning som forvrengningen. Denne

“støy” tilbake til strømledningene de er koplet til.

“forvrengningsresponsen” gjør det mulig å se når feltet som

I noen områder, for eksempel, virker nedgravde anlegg som

avsøkes, blir forvrengt av andre felt eller metalliske objekter

antenner for radiosendinger med høy eekt og lav frekvens

i nærheten.

(for eksempel navigasjons- og kommunikasjonssignaler for

undervannsbåter i Storbritannia), og vil gjenutstråle disse

3.

Det er også to andre radiofrekvensbånd

som

signalene. Disse gjenutstrålte signalene kan være svært

hjelper deg å lokalisere linjer passivt. Dette er:

nyttige ved lokalisering.

• 4 kHz til 15 kHz (LF)

Kort sagt kan frekvenser dukke opp på nedgravde ledere på

ere måter, og disse kan plukkes opp passivt hvis feltene er

• > 15 kHz (HF)

sterke nok.

Radiofrekvensen og bånd <4 kHz kan gi bedre bedømmelse

1.

Velg en frekvens for passiv linjeavsøking (ikonet

når du avsøker i et støyete miljø. De er også til god hjelp når du

søker etter linjer i blindsøk. Når du søker over et stort område

eller

).

der lokaliseringen av mål er ukjent, er en nyttig metode

å velge bruk av ere frekvenser og sjekke området over

ere frekvenser i sekvens mens du leter etter meningsfylte

signaler.

Generelt sett er direkte tilkoplet aktiv linjeavsøking mer

pålitelig enn passiv linjeavsøking.

ADVARSEL: Ved passiv avsøking, eller når signalene er

ekstremt svake, vil målt dybde generelt sett avleses for

DYPT, og den faktiske nedgravningsdybden kan være MYE

9.

Figur 24: 60

Hz frekvens for passiv avsøking

grunnere.

2. SR-20 har ere frekvensinnstillinger for passiv

linjeavsøking. Kraftfrekvenser (identisert med

str

ømikonet ) brukes til å lokalisere signaler generert

som resultat av kraftoverføringer, vanligvis 50 eller 60

Hz. For å redusere virkningene av iboende støy fra

linjelast eller nærliggende innretninger kan SR-20

stilles inn slik at den lokaliserer forskjellige multipler

(eller overtoner) av den grunnleggende frekvensen

på 50/60 Hz og opptil 4.000 Hz.

232

Ridge Tool Company

seekTech sR-20

Betjeningstips for passiv linjeavsøking

Sondelokalisering

1. Hvis du i passiv lokalisering ser etter en kjent linje, må

SR-20 kan brukes til å lokalisere signalet fra en sonde

du passe på at du bruker den beste frekvensen for den

(sender).

relevante linjen. Dette kan for eksempel være 50 Hz

(1) for en kraftlinje, eller det kan vise seg at 50 Hz (9)

VIKTIG! Signalstyrke er nøkkelfaktoren når det gjelder å

produserer en mer pålitelig respons på en bestemt

bestemme sondens beliggenhet. Vær nøye med å maksimere

linje.

signalstyrken før du markerer at det skal graves i et område.

Følgende forutsetter at sonden benner seg i et vannrett

2.

Hvis du søker etter et katodebeskyttet rør i passiv

rør, at bakken er tilnærmet plan og at SR-20 holdes med

modus, må du bruke høyere frekvens (høyere enn

antennemasten loddrett.

4

kHz) for å fange opp overtoner.

3. Husk at rør kan føre strøm som vises i en passiv

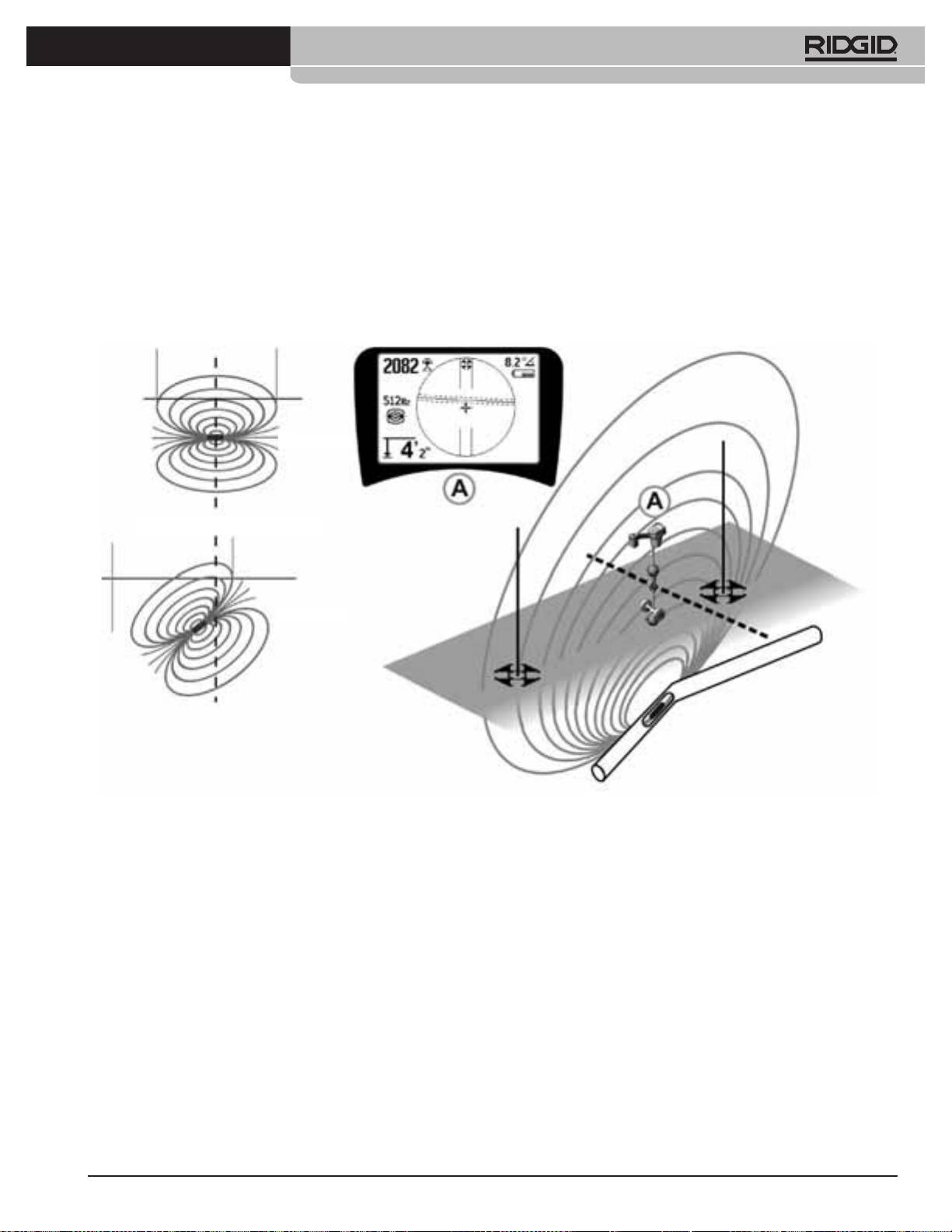

Sondens felt har en annen form enn det sirkulære feltet

avsøking like godt som kabler. Den eneste garantien

rundt en lang leder som f.eks. et rør eller en kabel. Det er et

for en lokalisering er inspeksjon.

dipolfelt som ligner feltet rundt jorden med en norddpol og

en sørpol.

4.

Generelt sett er lokalisering med passiv avsøking

mindre pålitelig enn aktiv linjeavsøing, fordi aktiv

linjeavsøking gir positiv identikasjon av signalet fra

senderen.

5.

Særlig i passiv linjeavsøking gjelder det at det å vite

at du har funnet noe, ikke er det samme som å vite

hva du har funnet. Det er svært viktig å bruke alle

tilgjengelige indikatorer, som f.eks. målt dybde,

signalstyrke osv., for å underbygge en lokalisering.

Hvis det er mulig å nne en del av en passivt lokalisert

Figur 25: Jordens dipolfelt

kabel, kan den så energiseres med en sender og

avsøkes positivt.

I sondens felt vil SR-20 registrere punktene i begge ender

der feltlinjene bøyer seg i loddrett retning, og apparatet vil

6.

Mens passiv linjeavsøking som oftest brukes på

markere disse punktene på kartdisplayet med “pol”-ikonet

kraftlinjer på 50/60 Hz, kan andre kabler, som f.eks.

(

). SR-20 vil også vise en linje i 90 grader til sonden, sentrert

telefonledninger, CATV-linjes osv., energiseres av

mellom polene og kjent som “ekvator”, mye på samme måten

transiente radiofrekvenser i området og kan vises

som ekvator på et kart over jorden.

under passive linjeavsøkingssøk.

Merk at signalet holder seg stabilt uansett retning på grunn

av SR-20s rundstrålende antenner. Dette betyr at signalet vil

øke jevnt i styrke når du nærmer deg sonden og reduseres

jevnt når du erner deg fra den.

MERK: En pol benner seg der feltlinjene blir loddrette.

Ekvator er der hvor feltlinjene er vannrette.
