ADVARSEL: Vær opmærksom på signalinterferens,
som kan give unøjagtige aæsninger. Sporingslinjen
giver kun et godt billede af den nedgravede installations
placering, hvis feltet er UDEN FORVRÆNGNING. Baser
Sporingslinje
IKKE en lokalisering udelukkende på sporingslinjen.
Kontroller altid lokaliseringen ved at sikre, at:
•
Sporingslinjen kun viser lidt eller ingen forvrængning
Fig. 20: Sporingslinje med høj forvrængning
(sløring).
•
Nærhedssignalet og signalstyrken maksimeres, når
Brug vejledningspilene, nærhedstallet, signalstyrken
sporingslinjen krydser kortets centrum.
og sporingslinjen til at vejlede ledningssporingen. Disse
oplysninger genereres fra diskrete signalkarakteristika for
•
Den målte dybde bliver forholdsmæssigt større, når
at hjælpe operatøren med at forstå lokaliseringens kvalitet.
enheden løftes lodret op, og sporingslinjen forbliver
Et uforvrænget signal, der afgives fra en ledning, er
rettet ind.
kraftigst direkte over den pågældende ledning. (Bemærk: I
De målte dybder bør kun benyttes som skøn, og de
modsætning til signalsporingslinjer kræver vejledningspile,
faktiske dybder bør bekræftes uafhængigt ved hjælp af
at brugeren vender søgeren således, at vejledningspilene
prøveudgravninger eller andet, før der graves.
peger 90 grader mod signalsporingslinjen. (Se g. 21)
5.
Bemærk, at en linje uden forvrængning også vil være
Som altid er den eneste måde at være sikker på en installations
tydelig, ikke sløret på skærmen, og at den lyd, der
placering på via visuel bekræftelse ved at fritlægge
ledsager billedet, ikke vil have nogen atmosfærisk
installationen. Placeringens og dybdemålingens nøjagtighed
støj.
forbedres, efterhånden som SR-20’s nederste antenne placeres
tættere og tættere på målinstallationen. Periodisk kontrol af
6.
Tilliden til en lokaliserings nøjagtighed kan øges ved
den målte dybde og positionen under udgravningsprocessen
at maksimere nærhedssignalet (og/eller signalstyrken)
kan hjælpe med at undgå beskadigelse af en målinstallation
ved at balancere vejledningspilene og centrere
og kan identicere yderligere installationssignaler, der ikke
sporingslinjen på skærmen. Bekræft en lokalisering
blev bemærket før udgravningen.
ved at teste, om den målte dybdeudlæsning er stabil
og fornuftig. (Se side 202.)
Ved ledningssporing er det vigtigt at huske, at T-forgreninger,
kurver, andre ledere i nærheden og nærliggende metalmasser
kan forvrænge feltet, hvorfor der kræves nøjere undersøgelse
af dataene for at fastlægge målinstallationens virkelige
bane.
Se nedenstående tip til forbedring af signalet.
Sporingslinje
Det kan hjælpe til at klarlægge, om forvrængningen stammer
fra en lokal drejning eller T-forgrening i en ledning og sætte
operatøren i stand til at nde ledningen igen i nærheden,
hvis han bevæger sig i en cirkel på ca. 6,5 meter omkring det
sted, hvor det sidste tydelige signal blev fundet.
Fig. 21: Lokalisering med høj sandsynlighed
Hvis signalet er tydeligt, vil SR-20 ofte vise en lige signallinje
med meget lidt forvrængning helt op til en 90 graders
T-forgrening og vise en lille smule forvrængning, når kurven
følges, og derefter vise et klart signal igen, når banen
genoptages efter T-forgreningen. Det vises meget tydeligt,
når ledningen drejer.
Ridge Tool Company
201
Tools For The Professional
TM
seekTech sR-20
Tip til betjening ved aktiv ledningssporing
lidt eller ingen forvrængning, bør den sporede ledning
være i midten, og afstanden til hvert 45 grader punkt bør
• SR-20 identicerer hurtigt forvrængede felter.
være nogenlunde ens på begge sider. Hvis signalet ikke
Hvis vejledningspilene er centreret på skærmen,
er forvrænget, så vil afstanden fra ledningens midte til 45
og sporingslinjen ikke er centreret (eller hvis
grader-punktet være ca. lig dybden.
nærhedssignaltallet og signalstyrken ikke er
En
anden variation af denne teknik er at gå den samme
maksimeret), så skaber forvrængningen et kompleks
afstand til højre og venstre for den sporede ledning,
felt, der ikke er rundt.
f.eks. 60 cm, og kontrollere, at signalstyrkeudlæsningerne
•
Sporingskredsløbet kan forbedres som følger:
er nogenlunde ens.
a) Forsøg at ændre den anvendte frekvens til en lavere
= Samme afstand
frekvens.
b
) Flyt jordspyddets position væk fra den ledning, der
skal spores. Brug en større jordkontaktade (f.eks. et
skovlblad).
c)
Kontroller, at kablet ikke er i generel forbindelse
med en anden installation. (Afbryd kun generelle
forbindelser, hvis det er sikkert at gøre dette.)
Jord
d)
Flyt senderen til et andet sted på ledningen, hvis
det er muligt.
•
Hvis sporingslinjen ikke kan centreres, eller hvis
den tilfældigt ytter sig hen over skærmen, kan det
skyldes, at SR-20 ikke modtager et klart signal. Den
Strømtilført rør
målte dybde og nærhedssignalet kan også være
ustabile under disse forhold.
a)
Kontroller senderen for at sikre, at den fungerer og
har god jordforbindelse. En god tilslutning og god
jordforbindelse løser problemer med svag strøm.
b
) Afprøv kredsløbet ved at pege den nederste
Fig. 22: Kontroller evt. forvrængning
antenne mod en af senderens ledninger.
• Under søgningen bør nærhedssignalet og signalstyrken
c)
Kontroller, at SR-20 og senderen er indstillet til
maksimere og den målte dybde minimere på det sted,
samme frekvens.
hvor vejledningspilene centrerer på displayet. Hvis dette
d)
Prøv forskellige frekvenser startende med den
ikke er tilfældet, kan det skyldes, at installationen skifter
laveste, indtil ledningen kan registreres pålideligt.
retning, eller at der er andre koblede signaler til stede.
Brug af lavere frekvenser kan løse problemer med,
•
Højere frekvenser krydser lettere over til nærliggende
at frekvenserne krydser over til andre ledninger.
installationer, men kan være nødvendige at bruge for at
e)
Flyt jordforbindelsen for at opnå et bedre kredsløb.
kunne overspringe brud på sporingsledningerne eller
Sørg for, at der er tilstrækkelig kontakt (jordspyddet
passere isolerende koblingsled. Hvis ledningen ikke er
er tilstrækkeligt dybt placeret), især i mere tør jord.
jordet i den erne ende, kan højere frekvenser være den
f
) Ved meget tør jord vil det forbedre kredsløbet,
eneste måde at gøre ledningen sporbar på.
hvis området omkring jordspyddet gøres vådt. Vær
•
Ved induktiv brug af senderen, skal man sørge for at
opmærksom på, at fugtigheden vil sprede sig og
påbegynde søgningen i en afstand på ca. 10 m for at
fordampe, hvilket reducerer kredsløbets kvalitet
undgå ”direkte kobling” (kaldes også luftkobling).
efter nogen tid.
•
Brug af den numeriske signalvinkelindikator er en
•
Mens der spores, fungerer kortvisningen bedst under
anden metode til at kontrollere, om signalerne er
følgende forhold:
forvrængede.
1.
Ledningen er plan
F
lyt SR-20 vinkelret til begge sider af den sporede ledning,
2. SR-20-søgeren er over målinstallationens højde
indtil den numeriske signalvinkelindikator viser 45 grader.
Sørg for at holde den retningsuafhængige antenne i
3. SR-20-antennemasten holdes omtrent lodret
samme højde og søgermasten lodret. Hvis der kun er
202
Ridge Tool Company
Tools For The Professional
TM
seekTech sR-20
Hvis disse betingelser ikke er opfyldt, skal du koncentrere dig
Strøm- og signalvinkeludlæsning
om at maksimere signalstyrken.
Strømstyrken (mA) og signalvinkelindikatoren ( ) i
Generelt forholder det sig således, at hvis SR-20 benyttes over
skærmens øverste højre hjørne viser den strøm, der registreres
målledningen inden for et afsøgningsområde på omkring
på den sporede ledning i milliampere, når den beregnede
2 x ledningens dybde, så vil kortet være nyttigt og nøjagtigt.
vinkel til midten af det registrerede felt er under 35 grader og
Vær opmærksom på dette ved brug af kortet, hvis målet eller
SR-20 krydser midten af feltet i henhold til vejledningspilenes
ledningen ligger tæt på overaden. Bredden på det nyttige
registrering.
søgeområde for kortet kan være lille, hvis ledningen ligger
ekstremt tæt på overaden.
Når man ytter sig over feltets midte, vil strømvisningen
”låse” den viste strømværdi (bevare den på displayet), indtil
vejledningspilene vender igen, hvorefter det låste display
Måledybde (funktionstilstandene
opdateres. Opdaterings- og låsecyklussen forekommer altid,
ledningssporing)
når vejledningspilene vender.
Når vinklen i forhold til midten er over 35 grader, erstatter
SR-20 beregner den målte dybde ved at sammenligne
signalvinkelindikatoren strømindikatoren igen, og displayet
signalets styrke ved den nederste antenne i forhold til den
viser den beregnede vinkel til midten af det registrerede felt.
øverste antenne.
Den målte dybde måles korrekt i et uforvrænget felt, når den
nederste antenne berører jorden lige over signalkilden.
Signalafskæring (sporingsfunktionerne)
1.
Placer søgeren på jorden direkte over sonden eller
Af og til vil signalstyrken være så stærk, at modtageren ikke
ledningen for at måle dybden.
vil være i stand til at behandle hele signalet, en tilstand,
der betegnes ”signalafskæring”. Når dette sker, vises der
2.
Den målte dybde bliver vist nederst i venstre hjørne.
et advarselssymbol
på skærmen. Det betyder, at
3. En målt dybdeudlæsning kan fremtvinges ved at
signalet er særligt stærkt. Hvis signalafskæringen fortsætter,
trykke på valgtasten.
kan problemet afhjælpes ved at forøge afstanden mellem
antennerne og målledningen ELLER ved at reducere
4.
Den målte dybde vil kun være nøjagtig, hvis signalet
strømstyrken fra senderen.
ikke er forvrænget og antennemasten holdes lodret.
BEMÆRK: Visning af målt dybde er deaktiveret under forhold
Man kan teste, om den målte dybde er konsekvent ved at
med signalafskæring.
hæve SR-20 et bestemt stykke (f.eks. nøjagtigt 33 cm) og
se, om den målte dybde forøges med samme mål. Mindre
afvigelser er acceptable, men hvis den målte dybde ikke
ændres, eller den ændres drastisk, er det en angivelse af,
at feltet er ”forvrænget” eller der er meget lav strøm på
ledningen.
BEMÆRK: I aktiv ledningssporing eller passiv
ledningssporing fremtvinges en målt dybdeudlæsning, og
signalvinkelindikatoren skifter til strøm, hvis man holder
valgtasten nede. Hvis der er tændt for lyden, vil det også
recentrere lydtonen.
Ridge Tool Company
203
Tools For The Professional
TM
seekTech sR-20
Strømstyrke
Strømstyrke Signalvinkel

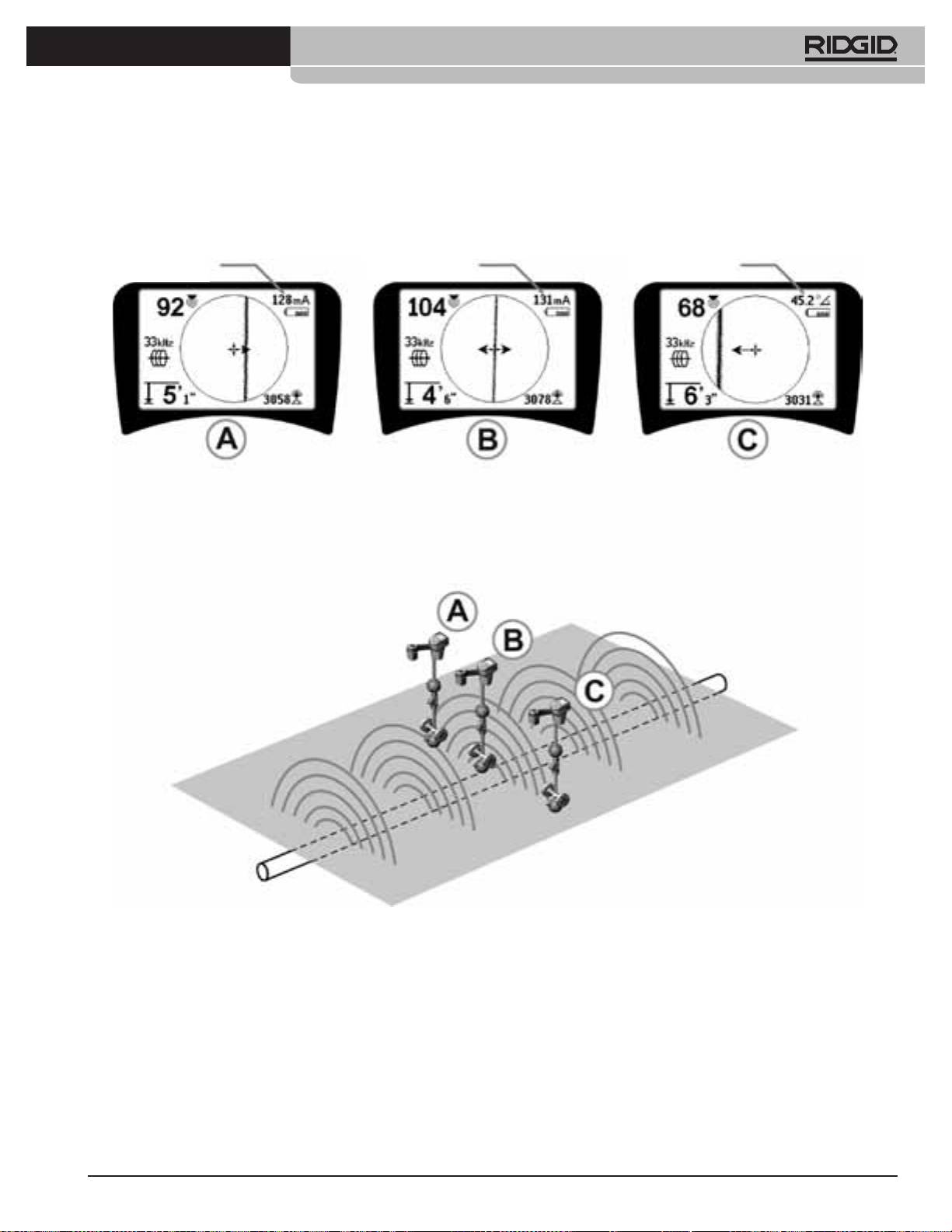

Fig. 23: Skærmbillede ved forskellige placeringer (ledningssporing)
204
Ridge Tool Company
Tools For The Professional
TM
seekTech sR-20
Passiv ledningssporing
9x multiplet er den indstilling, der almindeligvis
benyttes til at lokalisere 50/60 Hz-signalet. I
I passiv funktionstilstand leder SR-20 efter elektromagnetisk
velafbalancerede distributionssystemer med
”støj”, der har fundet vej over på en nedgravet installation på
højspænding vil 5x multiplet eventuelt fungere bedre.
en eller anden måde.
Frekvensindstillingerne på 100 Hz (i lande med 50 Hz)
og 120 Hz (i lande med 60 Hz) er især nyttige til
Elektromagnetiske signaler kan komme over på nedgravede
rørledninger, der er udstyret med katodisk beskyttelse
installationsledninger på en række forskellige måder.
ved hjælp af ensrettere.
Den mest almindelige årsag er direkte forbindelse til en
Som ved aktiv ledningssporing vil sporingslinjen afspejle
signalkilde. Alle fungerende elektroniske apparater, der er
forvrængning i det registrerede felt ved at fremstå uskarpt
tilsluttet vekselstrøm, udsender en vis mængde elektronisk
eller tåget proportionalt med forvrængningen. Denne
”støj” tilbage til de strømledninger, de er tilsluttet.
forvrængningsfølsomhed er nyttig til at se, hvornår det felt,
I nogle områder fungerer nedgravede installationer
der spores, forvrænges af andre felter med metalgenstande
som antenner for radiotransmissioner med høj eekt
i nærheden.
og lav frekvens (f.eks. undersøiske navigations- og
kommunikationssignaler i Storbritannien) og genudstråler
3.
Der er to yderligere radiofrekvensbånd
, der kan
disse signaler. Disse genudstrålede signaler kan være meget
hjælpe med at lokalisere ledninger passivt. De er som
nyttige til søgning.
følger:
Kort sagt kan frekvenser dukke op på nedgravede ledere på
•
4 kHz til 15 kHz (LF)
mange forskellige måder, og disse kan registreres passivt,
hvis felterne er tilstrækkeligt kraftige.
• > 15 kHz (HF)
Radiofrekvens- og <4 kHz-båndene kan være nyttige til at
1.
Vælg en passiv ledningssporingsfrekvens (
eller
adskille signaler ved sporing i et støjfyldt miljø. De er også
-ikonet).
meget nyttige til at nde ledninger ved blinde søgninger.
Ved søgning over et stort område, hvor målenes placering
ikke er kendt, er en nyttig fremgangsmåde at have ere
frekvenser valgt til brug og kontrollere området med en
række frekvenser efter hinanden, mens man søger efter
relevante signaler.
Generelt er direkte tilsluttet aktiv ledningssporing mere
pålidelig end passiv ledningssporing.
ADVARSEL: Ved passiv ledningssporing, eller hvor
9.
Fig. 24: 60
Hz passiv sporingsfrekvens
signalerne er meget svage, vil den målte dybde generelt
være for DYB, og den faktiske nedgravede dybde kan være
2. SR-20 har en række forskellige indstillinger
MEGET nærmere overaden.
for passiv ledningssporingsfrekvens.
Kraftforsyningsfrekvenser (identiceres med
højspændingsikonet
) benyttes til at lokalisere
signaler, der dannes som følge af kraftoverføringer,
normalt med 50 eller 60 Hz. For at reducere
eekten af egenstøj fra nærliggende anordningers
linjebelastning, kan SR-20 indstilles til at lokalisere
ere multipler (eller overtoner) af basefrekvensen på
50/60 Hz op til 4.000 Hz
Ridge Tool Company
205
Tools For The Professional
TM
seekTech sR-20
Tip til betjening ved passiv ledningssporing
Sondesøgning
1. Ved passiv søgning skal du sørge for at benytte den
SR-20 kan benyttes til at lokalisere en sondes (senders)
bedste frekvens til den pågældende ledning, hvis du
signal.
søger efter en kendt ledning. Dette kan for eksempel
være 50 Hz (1) for en strømførende ledning, eller det
VIGTIGT! Signalstyrken er den vigtigste faktor til bestemmelse
kan være, at 50 Hz (9) giver et mere pålideligt resultat
af sondens placering. Vær opmærksom på at maksimere
for en specik ledning.
signalstyrken, før et område markeres til udgravning.
Nedenfor antages det, at sonden er placeret i et vandret rør,
2.
Hvis du leder efter et katodebeskyttet rør i passiv
jordoveraden er nogenlunde plan, og SR-20 holdes med
funktionstilstand, skal der benyttes en højere frekvens
antennemasten lodret.
(over 4 kHz) til at registrere overtoner.
3.
Husk at rør kan være strømførende og dukke op i
En sondes felt har en anden facon end det runde felt omkring
en passiv søgning på samme måde som kabler. Den
en lang leder som for eksempel et rør eller kabel. Det er et
eneste garanti for en lokalisering er inspektion.
dipolfelt som feltet omkring Jorden med en nordpol og en
sydpol.
4.
Generelt er søgning med passiv sporing mindre
pålidelig end aktiv ledningssporing, fordi aktiv
ledningssporing giver entydig identikation af
signalet fra senderen.
5.
Især ved passiv ledningssporing er det at vide, at du
har fundet noget, ikke det samme som at vide, hvad
du har fundet. Det er afgørende at benytte alle de
indikatorer, der er til rådighed, som for eksempel
målt dybde, signalstyrke osv. for at bekræfte en
lokalisering. Hvis det er muligt at nde en del af et
Fig. 25: Jordens dipolfelt
passivt lokaliseret kabel, kan der sættes strøm til det
med en sender, så det kan spores entydigt.
I sondens felt registrerer SR-20 punkterne i en af enderne,
hvor feltlinjerne buer ned mod lodret position, og den
6.
Mens den passive ledningssporing oftest benyttes på
markerer disse punkter på kortet med et ”pol”-ikon (
).
50/60
Hz kraftforsyningsledninger, kan transiente
SR-20 viser også en linje, der ligger på 90 grader i forhold til
radiofrekvenser i området strømføde andre kabler
sonden, centreret mellem polerne, der betegnes ”ækvator”,
som for eksempel telefonledninger, CATV-ledninger
næsten ligesom ækvator på et kort over Jorden, hvis man så
osv., så de vises i passive ledningssøgninger.
planeten fra siden (se g. 25).
Bemærk, at signalet forbliver stabilt uanset retningen på
grund af SR-20’s retningsuafhængige antenner. Det betyder,
at signalet vil stige jævnt, når man nærmer sig sonden, og
falde jævnt, når man erner sig.
BEMÆRK: En pol ndes, hvor feltlinjerne bliver lodrette.
Ækvator forekommer, når feltlinjerne er vandrette.
206
Ridge Tool Company
Tools For The Professional
TM
seekTech sR-20
Pol
Pol
Lokaliseringsmetoder
Lokalisering af en sonde omfatter tre overordnede
skridt. Det første skridt er at nde sonden. Det andet
Ækvator
er at lokalisere den nøjagtigt. Det tredje er at bekræfte
placeringen.
1. skridt: Find sonden
• Hold SR-20, således at antennemasten peger udad.
Bevæg antennen fejende, og lyt til lyden. Den vil være
højest, når antennemasten peger i retning af sonden.
Fig. 26: Dipolfelt
•
Sænk SR-20 til den normale betjeningsstilling
(antennemasten lodret), og gå i retning mod sonden.
Ved lokalisering af en sonde skal lokaliseringen først
Efterhånden som du nærmer dig sonden, øges
forberedes:
signalstyrken, og lydtonen bliver højere. Maksimer
•
Aktiver sonden, før den placeres i ledningen. Vælg
signalet ud fra signalstyrken og lyden.
den samme sondefrekvens på SR-20, og sørg for, at
den modtager signalet.
•
Maksimering af signalstyrken. Når den synes at være
på højeste niveau, placeres SR-20 tæt på jorden over
Når sonden er sendt ind i røret, så gå derhen, hvor du
det kraftigste signalpunkt. Vær forsigtig med at holde
regner med, at sonden bender sig. Hvis du ikke kender
modtageren i en konstant højde over jorden, da
rørretningen, skal du skubbe sonden et kortere stykke ind i
afstanden påvirker signalstyrken.
røret (ca. 5 meter fra åbningen er et godt sted at starte).
•
Noter signalstyrken og gå væk fra det højeste punkt i
alle retninger for at bekræfte, at signalstyrken falder
væsentligt til alle sider. Marker punktet med en gul
sondemarkør.

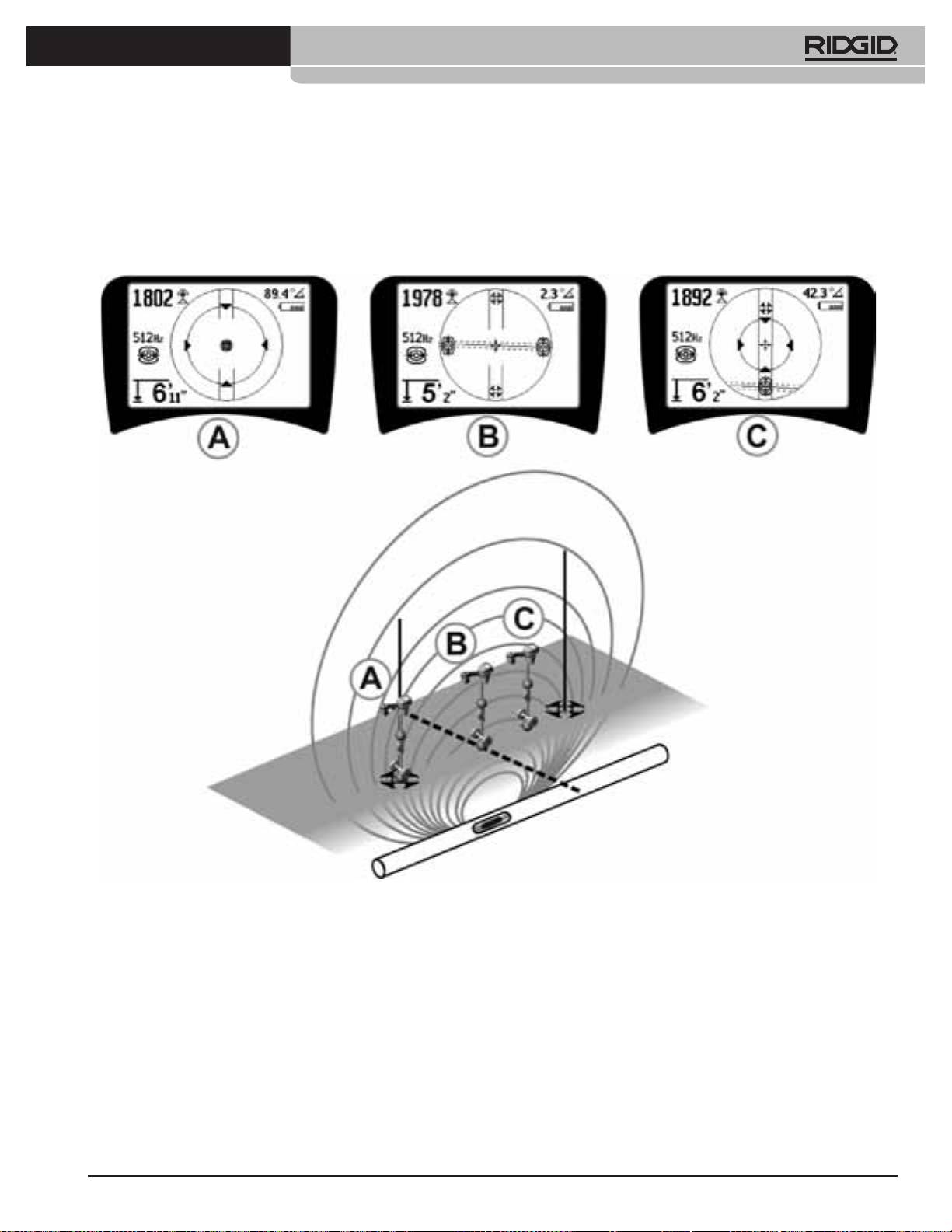

Fig. 27: En sondes poler og ækvator
Hvis der, mens du ”nærmer dig”, vises en ækvator på skærmen,
skal den følges mod en stigende signalstyrke for at lokalisere
sonden.
Ridge Tool Company
207
Tools For The Professional
TM
seekTech sR-20
2. skridt: Lokaliser sonden nøjagtigt
3. skridt: Bekræft lokaliseringen
Polerne bør forekomme på hver side af det maksimale
• Det er vigtigt at bekræfte sondens placering ved at
signalpunkt med samme afstand på begge sider, hvis sonden
krydstjekke modtagerens information og maksimere
ligger vandret. Hvis de ikke er synlige på skærmen på stedet
signalstyrken. Bevæg SR-20 væk fra den maksimale
med den maksimale signalstyrke, så gå væk fra det maksimale
signalstyrke for at sikre, at signalet bliver svagere til alle
punkt vinkelret i forhold til den stiplede linje (ækvator), indtil
sider. Sørg for at ytte søgeren langt nok væk, således
en vises. Centrer søgeren over polen.
at der registreres et væsentligt fald i signalstyrken i
hver retning.
Hvor polen forekommer, er afhængigt af sondens dybde. Jo
dybere sonden ligger, jo længere væk fra den, vil polerne
være.
Den stiplede linje viser sondens ækvator. Hvis sonden
ikke ligger skråt, vil ækvator skære sonden ved maksimal
signalstyrke og minimal målt dybde.
BEMÆRK: Når man bender sig på ækvator, betyder det ikke,
at søgeren er over sonden. Bekræft altid søgningen ved at
maksimere signalstyrken og markere begge poler.
Fig. 28: Sondesøgning: Ækvator
•
Marker den første polplacering, der ndes, med en
• Kontroller de to polplaceringer igen.
rød trekantet polmarkør. Efter centrering på polen
viser en dobbeltlinjet indikator, hvordan sonden
• Bekræft, at den målte dybde på stedet med
ligger under jorden, og i de este tilfælde viser den
maksimal signalstyrke er fornuftig og konsekvent.
også rørets omtrentlige retning.
Hvis den virker alt for dyb eller for lav, så kontroller
igen, at den maksimale signalstyrke rent faktisk ndes
•
Når søgeren kommer tæt på en pol, vises en zoomring,
på dette sted.
der er centreret på polen.
•
Bekræft, at polerne og punktet med højeste
•
Den anden pol vil være lige så langt fra
signalstyrke ligger på en lige linje.
sondeplaceringen i modsat retning. Lokaliser den på
samme måde, og marker den med en rød trekantet
markør.
VIGTIGT! Husk, at når du står på ækvator, betyder det
ikke , at du står over sonden. Hvis du ser to poler på linje
•
Hvis sonden ligger vandret, bør de tre markører være
på displayet, er det ikke ensbetydende med, at du ikke
på linje, og de røde polmarkører være lige langt fra
behøver at centrere over hver pol for sig og markere
den gule sondemarkør. Hvis dette ikke er tilfældet,
deres placeringer som beskrevet ovenfor.
kan det være tegn på, at sonden er skråtstillet. (Se
Hvis polerne ikke kan ses, så udvid søgningen.
afsnittet ”Skråtstillet sonde”.) Det er normalt tilfældet,
at sonden vil være på linjen mellem de to poler,
For størst nøjagtighed bør SR-20 holdes med masten
medmindre der er ekstrem forvrængning.
lodret. Antennemasten skal stå lodret ved markering
af polerne og ækvator. Ellers bliver placeringen af disse
mindre nøjagtig.
208
Ridge Tool Company
Tools For The Professional
TM
seekTech sR-20

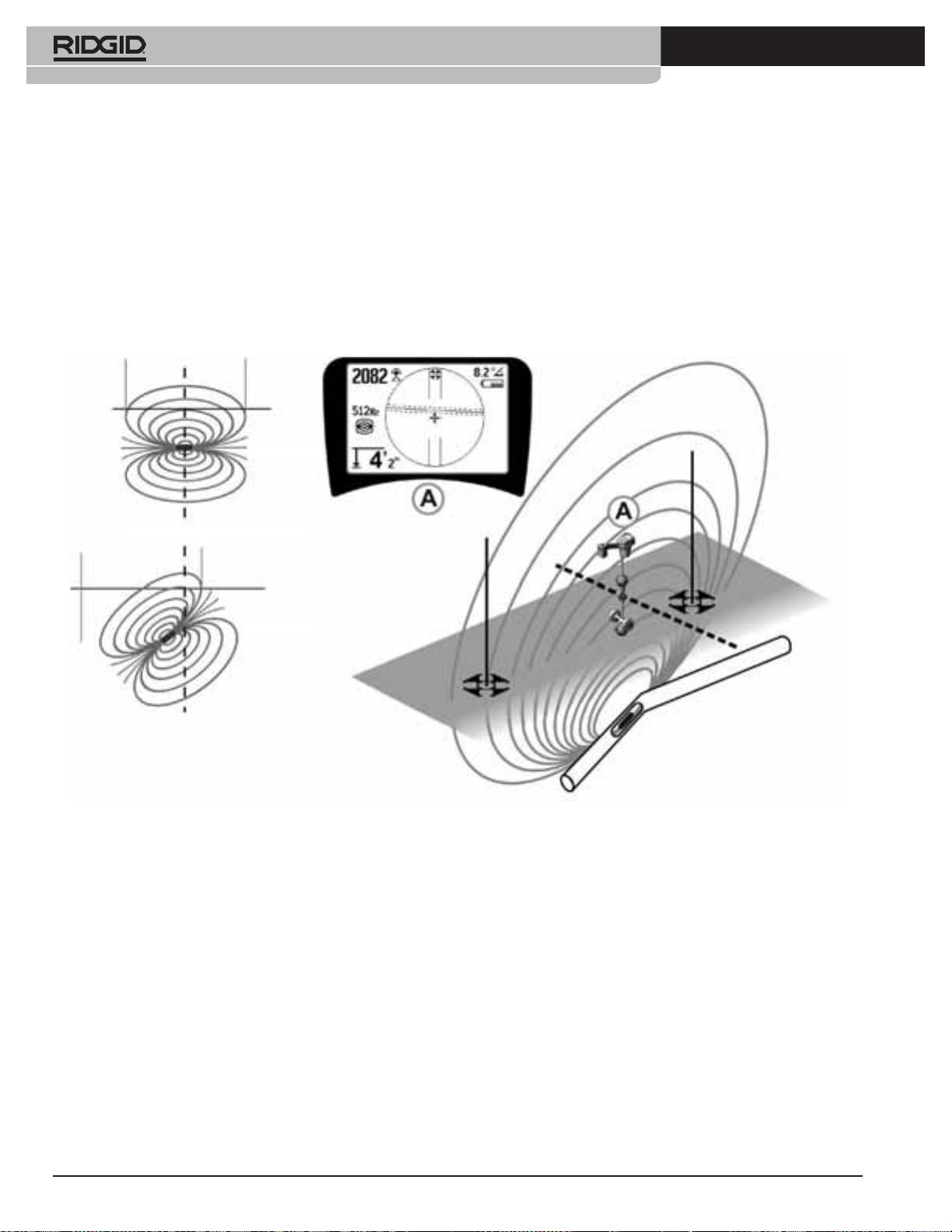

Skråtstillede sonder
Måling af dybde (sondefunktion)
Hvis sonden er skråtstillet, vil den ene pol være tættere på
SR-20 beregner den målte dybde ved at sammenligne
sonden og den anden længere væk.
signalets styrke ved den nederste antenne i forhold til den
øverste antenne. Den målte dybde er omtrentlig. Den vil
Hvis sonden står lodret er det, der ses på skærmen en
normalt afspejle den fysiske dybde, når masten holdes
enkelt pol ved punktet med maksimal signalstyrke. (Ridgids
lodret og den nederste antenne berører jorden direkte over
ydende sonde er designet til at have en enkelt pol ”synlig”,
signalkilden, hvis der ikke er nogen forvrængning.
og den er vægtet med henblik på at bevare sonden på en
lodret akse.) Den maksimale signalstyrke vil stadig lede frem
1.
Placer søgeren på jorden direkte over sonden eller
til den bedste lokalisering af sonden.
ledningen for at måle dybden.
2.
Den målte dybde vises i nederste venstre hjørne på
Flydende sonder
SR-20’s display.
Nogle sonder er beregnet til at blive skyllet eller til at yde ned
3.
En målt dybdeudlæsning kan fremtvinges ved at
igennem et rør, skubbet frem af vandstrømmen. Den eneste
trykke på valgtasten under en søgning.
garanti for at have fundet en ydende sonde er at maksimere
signalstyrken og dobbelttjekke, at signalet bliver svagere på
4.
Målt dybde vil kun være nøjagtig, hvis signalet ikke er
hver side af stedet med den maksimale signalstyrke.
forvrænget.
Signalafskæring (sondefunktion)
Af og til vil signalstyrken være så stærk, at modtageren ikke
vil være i stand til at behandle hele signalet, en tilstand,
der betegnes ”signalafskæring”. Når dette sker, vises der et
advarselssymbol
på skærmen. Det betyder, at signalet
er særligt stærkt.
BEMÆRK: Visning af målt dybde er deaktiveret under forhold
med signalafskæring.
Ridge Tool Company
209
Tools For The Professional
TM
seekTech sR-20
Fig. 29: Skærmbillede ved forskellige placeringer (sonde)
210
Ridge Tool Company
Tools For The Professional
TM
seekTech sR-20
Normal
Maksimal signalstyrke
Skråtstillet
Fig. 30: Skråtstillet sonde, poler og ækvator
Bemærk, at den højre pol er tættere på ækvator på grund af skråtstillingen.
Ridge Tool Company
211
Tools For The Professional
TM
seekTech sR-20
• Automatisk nedtællingstimer til forladelse
Menuer og indstillinger
af menu
Ved tryk på menutasten vises der en række valgmuligheder
Når du bevæger dig rundt i menutræet, vises en tæller
(se g. 31).
nederst på skærmen, som tæller ned.
•
Aktuelt tilgængelige frekvenser
Frekvenser, der er indstillet til ”markeret aktiv” status vises
med et markeringsfelt ved siden af.
BEMÆRK: Hævet skrift angiver overtoner,
x9
x9
f.eks. 60
= 540 Hz og 50 Hz
= 450 Hz.
Nedtællingstimer
•
Ændring af dybdemåleenheder
for automatisk
Fig. 31: Hovedmenu
menuforladelse
•
Regulering af baggrundsbelysning
Hovedmenuen omfatter følgende dele fra oven og nedefter:
Der er indbygget en lysføler øverst til venstre på tastaturet,
som registrerer svag belysning. Baggrundsbelysningen kan
1.
Aktuelt tilgængelige sondefrekvenser
tvinges til at tænde ved at spærre for lyset til føleren.
(markerede aktive eller ej).
•
Displayets kontrast
2.
Aktuelt tilgængelige frekvenser for aktiv
Når dette menupunkt vælges ved at trykke på valgtasten, kan
ledningssporing (markerede aktive eller ej).
kontrasten justeres. Brug pil op og ned for at gøre skærmen
3.
Aktuelt tilgængelige frekvenser for passiv
lysere eller mørkere.
ledningssporing (markerede aktive eller ej).
Brug menutasten til at gemme indstillingen og forlade
skærmen. I denne menu kan man også forlade skærmen ved
4.
Aktuelt tilgængelige radiofrekvenser (høj og
at trykke på valgtasten for at gemme indstillingen og forlade
lav) (markerede aktive eller ej).
skærmen.
5.
Enhedsindstilling for dybdemåling
•
Menu for displayelementer
6.
Regulering af baggrundsbelysning
Det er muligt at aktivere avancerede funktioner på SR-20,
hvis man kalder menutræet frem ved hjælp af menutasten.
7.
Regulering af displayets kontrast
Nogle af elementerne er slået fra, når SR-20 forlader
fabrikken, for at gøre den mere overskuelig. Brug valgtasten
8.
Regulering af displayelementer
til at sætte eller erne en markering i boksen ved siden af et
(Undermenuer vises, når de vælges for sondefunktion
displayelement.
eller ledningssporing.)
Forvrængningslinje
Bane
til/fra
9.
Ændring af frekvensvalg (Undermenuer
med vandmærke
Strømstyrke/
vises for kategorier af frekvenser, der kan vælges.)
og pilemarkør
Signalvinkel
Regulering
Regulering af
af nærhedstærskel
10.
Informationsmenu indeholder softwareversion
signalfokus
Sporingslinje-
og enhedens serienummer (undermenu for
Vejled-
forvrængning
genoprettelse af fabriksindstillinger vises på
ningspile
informationsskærmen).
Ikon for intet
Knytter lyd til
signal (under-
signalstyrken
trykkelse)
Se menutræet på side 214 for en komplet liste.
Centrering af
signalstyrken
Nedtællingstimer
for automatisk
Signalstyrke til/fra
menuforladelse
Fig. 32: Skærmelementer
(funktionstilstandene ledningssporing)
212
Ridge Tool Company
Tools For The Professional
TM
seekTech sR-20
Informationsskærm og genoprettelse af
• Ændring af frekvensvalg
fabriksindstillinger
Yderligere tilgængelige frekvenser på masterfrekvensmenuen
kan tilføjes hovedmenulistens tilgængelige frekvenser ved
at gå ind i undermenuen for regulering af frekvensvalg
• Informationsskærm
og vælge den ønskede funktion. Fremhæv
kategorien for den ønskede frekvens (g. 35). Tryk på
Informationsskærmen vises nederst på listen over menuvalg.
valgtasten
.
Når der trykkes på valgtasten, vises oplysninger om søgeren,
herunder softwareversion, modtagerens serienummer og
dens kalibreringsdato (g. 36).

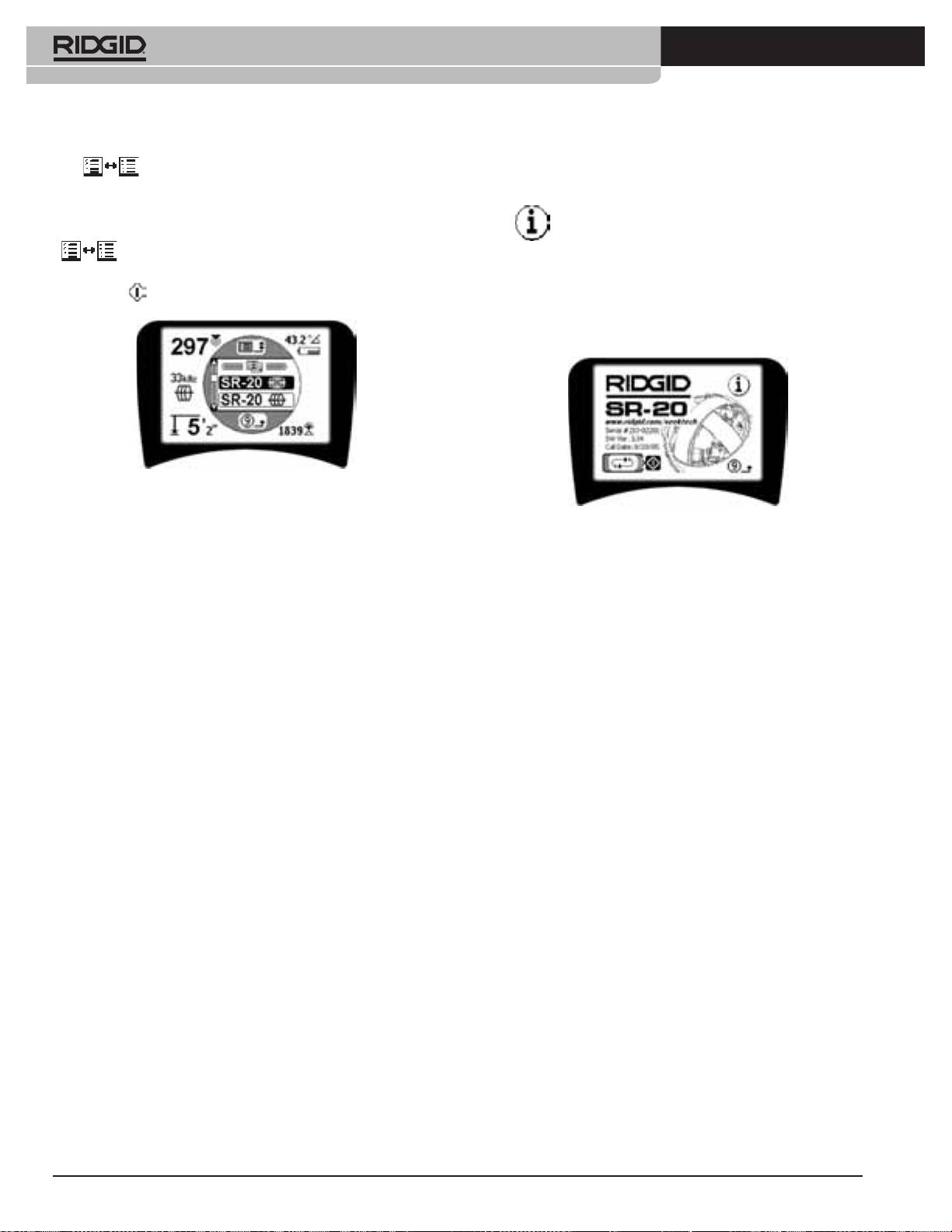

Fig. 35: Valg af en frekvenskategori
Brug dernæst pil op og ned til at bladre gennem de
Fig. 36: Informationsskærm
tilgængelige frekvenser. Fremhæv den ønskede frekvens for
at tilføje den til listen over aktuelt tilgængelige frekvenser.
Genoprettelse af fabriksindstillinger
Når boksen ud for en frekvens markeres (ved hjælp af
valgtasten), inkluderes den i ”aktuelt tilgængelig”-listen over
Tryk på valgtasten endnu en gang for at få vist muligheden
frekvenser i hovedmenuen.
for at genoprette fabriksindstillingerne.
Det er muligt at skifte mellem de valgte frekvenser i det
Brug pil op og ned for at fremhæve enten ”hakket” for at
markerede aktive sæt, mens SR-20 er i brug, ved at trykke på
genoprette fabriksindstillingerne eller ”X”-symbolet for IKKE
frekvenstasten. SR-20 skifter ned ad listen gennem sættet
at genoprette dem.
med aktive frekvenser fra lav til høj, gruppe for gruppe, og
starter så forfra igen. Hvis en markering i feltet ud for en
Hvis der trykkes på menutasten, uden at nogen af
frekvens i hovedmenuen ernes, deaktiveres den, og den
markeringsfelterne ændres, forlader man valgmuligheden
vises ikke, når man trykker på frekvenstasten.
og efterlader indstillingerne, som de var.
Ridge Tool Company
213
Tools For The Professional
TM
seekTech sR-20
Valgfri funktioner
Regulering af nærhedstærskel er især nyttig, hvis du skal
erne signaler, der ligger uden for en veldeneret afstand for
Valgfri funktioner i menuen for displayelementer omfatter:
større klarhed.
• Bane og vandmærke
• Regulering af signalfokus
Dette giver en yderligere, visuel måde at spore det maksimale
Regulering af signalfokus fungerer stort set som et
signal på. Hvis du forsøger at spore en ledning ved at nde
forstørrelsesglas for signalet. Den reducerer båndbredden
den højeste signalstyrke, fungerer vandmærket som en
for det signal, som modtageren undersøger, og giver en
visuel hjælp.
visning, der er baseret på en mere følsom læsning af de
indgående signaler. Ulempen ved at bruge indstillingen
regulering af signalfokus er, at displayet, fordi det er mere
• Ikon for intet signal (undertrykkelse)
præcist, vil være længere om at opdatere. Regulering af
• Centrering af signalstyrken
sig
nalfokus kan indstilles til 4 Hz (bred), 2 Hz, 1 Hz, 0,5 Hz,
og 0,25 Hz (snæver). Jo snævrere den valgte båndbredde er,
Hvis denne valgmulighed vælges på skærmen for menuvalg,
jo større er den registreringsafstand og præcision, der vises
tvinges det tal, der repræsenterer signalstyrken, til altid at
af modtageren, men med en langsommere opdatering af
blive vist midt på displayet, når der ikke er noget nærhedssignal
dataene på displayet.
til rådighed.
• Regulering af nærhedstærskel
Denne funktion hjælper med at indsnævre søgningen til
et bestemt område fra instrumentet. Hvis målets målte
Regulering af
dybde er større end den brugervalgte tærskelværdi, viser
signalfokus
nærhedssignalet nul. Hvis den målte dybde er mindre end den
tærskel, der er indstillet, viser SR-20 en nærhedssignalværdi.
(Kun i funktionstilstanden ledningssporing.)
Fig. 34: Regulering af signalfokus
Når regulering af signalfokus er tilvalgt, kan der foretages
Regulering
af nærheds-
ændring til snævrere eller bredere indstilling ved hjælp af
tærskel
tasterne pil op (snævrere) og ned (bredere).
Regulering af signalfokus er nyttigt, når du skal fokusere på
et bestemt signal og har brug for ere detaljer.
• Afbryd lyden > 30 meter
Fig. 33: Regulering af nærhedstærskel
Denne valgmulighed aktiverer automatisk afbrydelse
Når nærhedstærskelfunktionen er aktiveret, reguleres den
af lyden, når den målte dybde er større end
ved at langt tryk (over ½ sekund) på pil op for at indstille en
nærhedstærskelindstillingen.
højere tærskel eller på pil ned for at sænke tærsklen.
• Sporingslinjens følsomhed
Nærhedstærskelindstillingerne regulerer nærhedssignalets
dybdetærskel som følger:
Markeringsfeltet for sporingslinjens forvrængningsfølsom-
hed indstiller mållinjens forvrægningsvisning til lav, middel
(Laveste) Signalstyrkeindstilling. Flytter signalstyrken til
eller høj følsomhed, eller deaktiverer den fuldstændigt. Jo
skærmens midte, kortvisning undertrykkes, muliggør visning
højere indstilling, jo mere følsom bliver ”forvrængningsslø-
af negativ dybde. Lydsignal afspejler signalstyrken.
ringen” rundt om sporingslinjen.
(1 m/3 m/10 m/30 m) Viser nærhedstærskel ved registrering,
Hvis forvrængningsfølsomheden deaktiveres, bliver
hvor den målte dybde er X m eller mindre.
sporingslinjen en enkelt fuldt optrukket linje.
(Højeste) Helt åben nærhedsindstilling. Ingen tærskel, ingen
undertrykkelse, tillader negativ dybdevisning.
214
Ridge Tool Company
Tools For The Professional
TM
seekTech sR-20
Menutræ
Vedligeholdelse af SR-20
Aktiverede frekvenser
Sonde
Transport og opbevaring
L
edningssporing
Kraftforsyning (passiv sporing)
Før transport skal du slukke for søgeren for at spare på
Radio
batteristrømmen.
Måleenheder
Under transport skal du sørge for, at søgeren er forsvarligt
F
od/meter
fastgjort og ikke triller omkring eller bliver ramt af udstyr, der
ikke er fastgjort.
Baggrundsbelysning
T
il/fra/auto
SR-20 bør opbevares på et tørt, køligt sted.
Displaykontrast
BEMÆRK: Hvis SR-20 skal opbevares i længere tid, skal
Ø
g/sænk
batterierne tages helt ud.
Displayelementvalg
Hvis SR-20 skal sendes, skal batterierne tages helt ud af
(M
arker til/fra)
enheden.
Funktionstilstanden Funktionstilstanden
spor
ing sonde
Vedligeholdelse og rengøring
Vandmærke
1. Rengør SR-20 med en fugtig klud og et mildt
Indstilling af signalfokus
vaskemiddel. Enheden må ikke lægges i vand.
Indikator for intet signal
2.
Brug ikke skraberedskaber eller slibemidler til
Lydsignaler
rengøringen, da disse kan ridse displayet permanent.
Centrer signalstyrke*
BRUG ALDRIG OPLØSNINGSMIDLER til rengøring
af nogen som helst del af systemet. Midler såsom
Signalstyrke
acetone eller andre skrappe kemikalier kan få huset
Nærhedstærskel*
til at revne.
Signalvinkelindikator
Forvrængningslinje*
Lokalisering af defekte komponenter
Sporingslinjens forvrængningsfølsomhed*
Forslag til fejlnding kan ndes i fejlndingsvejledningen.
Afbryd lyden > 30 meter
Eftersyn og reparation
Vejledningspile*
*= Kun ledningssporingsdisplay
VIGTIGT! Instrumentet bør bringes til et uafhængigt
Frekvensvalg (marker til/fra)
autoriseret RIDGID-servicecenter eller returneres til fabrikken.
S
onde
Tag batterierne helt ud før forsendelse.
16 Hz, 512 Hz, 640 Hz, 16 kHz, 33 kHz
Ledningssporing
Der ydes garanti mod materiale- og konstruktionsfejl for
128 Hz, 1 kHz, 8 kHz, 33 kHz
alle reparationer udført af Ridge.
Kraftforsyning
Hvis du har spørgsmål vedrørende service eller reparation
x1
x5
x9
50 Hz
, 50 Hz
, 50 Hz
,
af dette udstyr, så kontakt din RIDGID-forhandler,
x1
x5
x9
60 Hz
, 60 Hz
, 60 Hz
,
det lokale RIDGID-kontor eller Ridge Tool Europe på
100 Hz, 120 Hz, <4 kHz
info.europe@ridgid.com.
Radiofrekvens
Lav (4-15 kHz)
Høj (>15 kHz)
Informationsmenu
Genopret fabriksindstillinger
(Marker ja/nej)
Fig. 37: Menutræ
Ridge Tool Company
215
Tools For The Professional
TM
seekTech sR-20
Ikoner og symboler
Figur 38: Ikoner og symboler
KEYPAD ICONS
Power ON / OFF Key
Menu Navigation/Signal Focus/Proximity Threshold Control
Menu Selection
Menu Key
SondeMode: Force Depth/Re-center Audio
Line Trace Mode: Force Depth, Force current, Re-center Audio
Frequency Key
Signal Strength Proximity Setting: Force Map On
Menu Navigation/Signal Focus/Proximity Threshold Control
Sound Key
DISPLAY ICONS DISPLAY ICONS (Con’t) MENU ICONS
Sonde Frequency
Proximity Signal
Factory Default Reset
Active Trace Frequency
Signal Strength
Menu Check Box
Radio Frequency
Audio Level
Tools Menu
Passive Line Trace Frequency
Battery Level
Backlight settings
Measured Distance/Depth
Low Battery Warning (flashing)
Screen Contrast Adjust
Level Pointer
Signal Angle Indicator
(Signal Strength)
Display Elements
Watermark
Milliamp, Current
(Signal Strength)
Frequency Selection Control
Proximity Threshold Control
No Sonde Present
Information Screen
Pole Icon
No Power Present
Menu Timeout Counter
Tracing Line
No Trace Present
Go Up One Level
Distortion Line
No RF Present
(press menu key)
Equator
Pass Banwidth
Pipe Direction
Line Direction Gradient
Depth Greater Than 3 Feet/1 Meter Threshold
Depth Greater Than 10 Feet/3 Meter Threshold
Depth Greater Than 30 Feet/10 Meter Threshold
Depth Greater Than 99 Feet/30 Meter Threshold
TASTATURIKONER
Tænd/sluk-tast
Menunavigation/Signalfokus/Regulering af nærhedstærskel
Menuvalg
Menutast
Sondefunktion: Fremtvingelse af dybde/recentrering af lyd
Ledningssporing: Fremtvingelse af dybde, fremtvingelse af strøm,
Frekvenstast
recentrering af lyd, signalstyrkes nærhedsindstilling: Fremtvingelse af kort
Menunavigation/Signalfokus/Regulering af nærhedstærskel
Lydtast
DISPLAYIKONER
DISPLAYIKONER (Forts.)
MENUIKONER
Sondefrekvens
Nærhedssignal
Nulstilling til fabriksindstillinger
Frekvens for aktiv sporing
Signalstyrke
Markeringsfelt i menu
Radiofrekvens
Lydniveau
Værktøjsmenu
Frekvens for passiv
Batteriniveau
Baggrundsbelysningens
ledningssporing
indstillinger
Målt afstand/dybde
Advarsel for lavt batteriniveau
(blinker)
Justering af skærmkontrast
Niveaupil
Signalvinkelindikator
(signalstyrke)
Displayelementer
Vandmærke
Milliampere, strøm
(signalstyrke)
Ændring af frekvensvalg
Regulering af nærhedstærskel
Intet sondesignal til stede
Informationsskærm
Polikon
Intet strømsignal til stede
Tæller for menu-timeout
Sporingslinje
Intet sporingssignal til stede
Gå et niveau op
Forvrængningslinje
Intet radiofrekvenssignal til stede
(tryk på menutast)
Ækvator
Justering af båndbredde
Rørretning
Ledningsretnings hældning
Dybde større end tærskel på 1 meter
Dybde større end tærskel på 3 meter
Dybde større end tærskel på 10 meter
Dybde større end tærskel på 30 meter
KEYPAD ICONS
Power ON / OFF Key
Menu Navigation/Signal Focus/Proximity Threshold Control
Menu Selection
Menu Key
SondeMode: Force Depth/Re-center Audio
Line Trace Mode: Force Depth, Force current, Re-center Audio
Frequency Key
Signal Strength Proximity Setting: Force Map On
Menu Navigation/Signal Focus/Proximity Threshold Control
Sound Key
DISPLAY ICONS DISPLAY ICONS (Con’t) MENU ICONS
Sonde Frequency
Active Trace Frequency
Signal Angle Indicator
Radio Frequency
Passive Line Trace Frequency
Measured Distance/Depth
Tracing Line
Distortion Line
Equator
Pipe Direction
Proximity Threshold Control
Milliamp, Current
Pole Icon
Depth Greater Than 3 Feet/1 Meter Threshold
Depth Greater Than 10 Feet/3 Meter Threshold
Depth Greater Than 30 Feet/10 Meter Threshold
Depth Greater Than 99 Feet/30 Meter Threshold
Proximity Signal
Audio Level
Battery Level
Signal Strength
No Sonde Present
No Power Present
No Trace Present
No RF Present
Line Direction Gradient
Pass Banwidth
Low Battery Warning (flashing)
Level Pointer
(Signal Strength)
Watermark
(Signal Strength)
Factory Default Reset
Menu Check Box
Go Up One Level
(press menu key)
Display Elements
Frequency Selection Control
Menu Timeout Counter
Tools Menu
Backlight settings
Screen Contrast Adjust
Information Screen
216
Ridge Tool Company
Tools For The Professional
TM
seekTech sR-20
Vejledning til fejlnding
PROBLEM AFHJÆLPNING AF FEJL
SR-20 låser ved brug. Sluk for enheden, og tænd for den igen. Tag batterierne ud, hvis der ikke kan slukkes for
enheden. Udskift batterierne, hvis batteriniveauet er lavt.
SR-20 registrerer ikke
Kontroller, at den korrekte funktiontilstand og frekvens er indstillet. Undersøg, om der er
signalet.
mulighed for at forbedre kredsløbet. Flyt senderen, vælg ny jordforbindelse, frekvens osv., juster
nærhedstærsklen (side 212) og/eller indstillingerne for regulering af signalfokus (side 212).
Linjerne ”hopper” over
Dette indikerer, at SR-20 ikke modtager signalet, eller at der er interferens.
hele skærmen under
Sørg for, at senderen er tilsluttet korrekt og har jordforbindelse. Ret SR-20 mod en af
kortvisning, mens man
ledningerne for at kontrollere, at kredsløbet er sluttet.
sporer.
Forsøg en højere frekvens eller tilslutning til et andet sted på ledningen, eller skift til induktiv
funktion.
Forsøg at nde kilden til eventuel støj, og ern denne. (Forbundet jording osv.)
Kontroller at batterierne i SR-20 er nye og fuldt opladede.
Ved lokalisering af en
Kontroller batterierne i sonden for at se, om de fungerer.
sonde ”hopper” linjerne
over hele displayet.
Sonden kan være for langt væk. Prøv at starte med den tættere på, hvis det er muligt, eller
foretag områdesøgning.
Kontroller signalet ved at placere den nederste antenne tæt på sonden.
Bemærk – Sonder har svært ved at sende signaler gennem ledninger af støbejern og sejjern.
Forøg nærhedstærsklen, og prøv at sænke indstillingen for regulering af signalfokus for at
forbedre ”fokuseringen” på svagere signaler.
Afstand mellem sonde
Sonden kan være skråtstillet, eller der kan være en overgang mellem støbejern og plast.
og en pol stemmer ikke
overens.
Enheden fungerer
Batteristrømmen er muligvis svag. Udskift batterierne, og tænd for enheden.
uregelmæssigt, kan ikke
slukkes.
Displayet er helt sort
Sluk for enheden, og tænd for den igen.
eller helt lyst, når der
Indstil kontrasten på displayet.
tændes for enheden.
Der er ingen lyd. Juster lydstyrken på lydstyrkemenuen. Bekræft at nærhedssignalet er over nul.
SR-20 tænder ikke. Kontroller, at batterierne vender rigtigt.
Kontroller, at der er strøm på batterierne.
Kontroller, at batterikontakterne fungerer korrekt.
Der kan være sprunget en sikring i udstyret. (Dette kræver indgreb fra fabrikken.)
Ridge Tool Company
217
Tools For The Professional
TM
seekTech sR-20
Specikationer
Standardindstillinger
• Vægt inkl. batterier ........... 1,8 kg
• Dybdeenheder = Meter og centimeter
• Vægt ekskl. batterier ........ 1,5 kg
• Lydstyrke = 2 (to indstillinger over afbrudt lyd)
Dimensioner
• Baggrundsbelysning = Auto
•
Længde ................................. 28,4 cm
• Nærhedstærskel = 10 meter (sporing).
•
Bredde ................................... 1,3 m
• 33 kHz (aktiv ledningssporing)
•
Højde ..................................... 79 cm
Standardudstyr
Strømkilde
•
4 stk. C-batterier, 1,5 V alkaliske batterier (ANSI/NEDA
Del Kat. #
14A, IEC LR14) eller 1,2 V genopladelige NiMH- eller
• SR-20-søger 21943
NiCad-batterier
•
Markører og antennemastholder 12543
•
Nominel eekt: 6 V, 550 mA
•
Brugerhåndbog
• Signalstyrke
• 4 stk. C-batterier (alkaliske)
Ikke-lineær i drift 2000 er 10 gange højere end 1000,
3000 er 10 gange højere end 2000, osv.
• Instruktionsvideo (dvd)
Driftsmiljø
Ekstraudstyr
•
Temperatur .......................... -20°C til 50°C
•
Luftfugtighed ..................... 5% til 95% RH
• Ekstra sondemarkører 12543
•
Opbevaringstemperatur . -20°C til 60°C
• ST-305-sender 21948
•
ST-510-sender 21953
•
Induktiv klemme (12 cm) 20973
•
Fjernsonde 16728
•
Flydende sonde (2 stk.) 19793
218
Ridge Tool Company
Tools For The Professional
TM
seekTech sR-20
FARE
NO
• SR-20 er et diagnoseverktøy som registrerer
elektromagnetiske felt avgitt av gjenstander under
SeekTech SR-20
bakken. Det skal hjelpe brukeren med å nne disse
objektene ved å gjenkjenne feltlinjenes særtrekk og vise
Brukerveiledning
dem på skjermen. Da elektromagnetiske feltlinjer kan
forvrenges og utsettes for interferens, er det viktig å få
bekreftet plasseringen av gjenstander under bakken før
Generelle sikkerhetsopplysninger
graving.
ADVARSEL! Les disse instruksjo-
• Flere anlegg kan benne seg under bakken i samme
nene og sikkerhetsbrosjyren som
område. Pass på å følge de lokale retningslinjene og
prosedyrene for alarm- og nødtelefoner.
følger med, nøye før du bruker
dette utstyret. Hvis du er usikker
• Anleggets eksistens, plassering og dybde kan bare
på noen aspekter ved bruken av dette verk-
bekreftes ved at det frilegges.
tøyet, kan du kontakte RIDGID-forhandleren
• Ridge Tool Co., dets datterselskaper og leverandører
for å få ere opplysninger.
vil ikke være ansvarlige for eventuelle skader
eller direkte, indirekte eller tilfeldige skader eller
Feil bruk av utstyret kan føre til elektrisk støt,
følgeskader brukeren måtte pådra seg eller utsettes
brann og/eller alvorlige personskader.
for ved bruk av SR-20.
TA VARE PÅ DISSE INSTRUKSJONENE!
Vær vennlig å oppgi alle opplysninger på verktøyets
navneplate, inklusive modellnummer og serienummer, i alle
korrespondanse.
FORSIKTIG: Fjern batteriene fullstendig før forsendelse.
Hvis du har spørsmål om service på eller reparasjon av denne
maskinen, kan du kontakte Ridgid-forhandleren, det lokale
Ridgid-kontoret eller Ridge Tool Europe på adressen info.
europe@ridgid.com
Ridge Tool Company
219
Tools For The Professional
TM
seekTech sR-20
SR-20-komponenter
Kontakt for seriell port
Batterilomme
USB-kontakt
Etikett med serienummer
Ikonreferanse
Merk: USB/serieportene er beregnet på
innlasting av ny programvare
Display
Tastatur
Antennemast
Håndtak
Øverste
antenne-node
Høyttaler
Bøyeledd
Lede-antenner
Nederste
antenne-node
Lås på sammenleggbar mast
Figur 1: SR-20-komponenter
