21

2. Instrukcja montażu

 dla Instalatora

Montaż hydrauliczny i naprawy mogą być

wykonane jedynie przez uprawnionego In-

stalatora lub Serwisanta, zgodnie z niniejszą

instrukcją.

2.1  Budowa urządzenia

A

1

  Pokrętło regulatora temperatury

2

Lampka kontrolna

3

Króciec doprowadzenia zimnej wody (nie-

bieski)

3a

  Sitko w  przyłączu zimnej wody (zamonto-

wane)

4

Króciec odprowadzenia ciepłej wody (czer-

wony)

5

Przewód zasilania elektrycznego

6

Listwa montażowa

7

Rurka ochronna ogranicznika temperatury

bezpieczeństwa (z funkcją odblokowania)

8

Rurka ochronna regulatora temperatury

9

Tabliczka znamionowa

2.2  Opis urządzenia

Bezciśnieniowe ogrzewacze wody użytkowej

do montażu pod umywalką, przeznaczone do

zaopatrywania jednego punktu poboru wody.

Mogą być stosowane wyłącznie armatury

bezciśnieniowe. Zalecane jest stosowanie ar-

matur oferowanych przez Stiebel Eltron (patrz

pkt. 1.7 „Osprzęt dodatkowy”).

2.3  Dane techniczne

Należy porównać z tabliczką znamionową

Typ

SNU 5 SL

SNU 5 SLi

Pojemność

5 l

Rodzaj konstrukcji

bezciśnieniowa

Ciężar

3,0 kg

Funkcja „antitropf“

tak

Funkcja „thermostop“

tak

Moc grzejna

Patrz tabliczka

znamionowa

Napięcie zasilania

230 V

Maks. przepływ

5 l/min

Rodzaj ochrony

IP 24 D

Przewód przyłączeniowy z

wtyczką

ca. 650 mm

Zakres bezstopniowych

nastaw temperatury

ok.

35 °C - 85 °C

Tabela 1

2.4  Przepisy i zalecenia

•  Montaż (system wodny i instalacja elek-

tryczna), pierwsze uruchomienie oraz

kon-serwacja i naprawy mogą być wyko-

nane jedynie przez uprawnionego Insta-

latora lub Serwisanta, zgodnie z niniejszą

instrukcją.

•  prawidłowe działanie urządzenia i bez-

pieczna eksploatacja zapewnione są tylko

w przypadku stosowania oryginalnych

części zamiennych przeznaczonych dla

tego urządzenia

•  wylewka armatury ma funkcję napo-

wietrzania. W związku z tym nie wolno

zamykać króćca wypływu wody, ani wy-

lewki.

Nie używać perlatorów, ani węży z

regulatorem strumienia.

•  ogrzewacz należy bezwzględnie podłączyć

do uziemionego gniazdka, które musi być

łatwo dostępne po podłączeniu urządze-

nia. Jeżeli ogrzewacz podłączany jest do

sieci elektrycznej na stałe, należy przewi-

dzieć możliwość odłączenia go od sieci na

wszystkich biegunach, na odległość mi-

nimum 3 mm, za pomocą bezpieczników

lub przekaźników. Instalacja za pomocą

przewodu ułożonego na stałe nie jest do-

zwolona.

2.5  Ważne wskazówki

Poddanie urządzenia działaniu ciś-

nienia wody, może spowodować

powstanie nieszczelności zbiornika, a tym

samym wyciek wody z urządzenia.

Niedozwolona jest zamiana króćców wody

przy podłączaniu ponieważ uniemożliwia

to prawidłową pracę ogrzewacza i funkcję

„thermostop”.

2.6  Miejsce montażu urządzenia

B

Ogrzewacz należy montować pionowo, w po-

mieszczeniach nie zagrożonych temperaturami

ujemnymi, króćcami do góry, jak najbliżej

punktu poboru wody.

2.7  Montaż urządzenia

C

•  zamontować listwę montażową. Przy użyciu

szablonu montażowego zamieszczonego na

stronach 18 i 19 ustalić pozycję ogrzewacza.

Materiał mocujący dobrać do rodzaju ściany

na której montowany będzie ogrzewacz.

Nadmiar przewodu zasilającego można

schować w przeznaczonym do tego zagłę-

bieniu znajdującym się w obudowie urzą-

dzenia.

•  zawiesić urządzenie

•  zamontować przyłącza wody. Ustawić maks.

przepływ 5 l/min (patrz opis armatury).

Oznaczenia kolorów króćców ogrzewacza

oraz armatury muszą być zgodne  tzn. nie-

bieski z prawej strony = podłączenie zimnej

wody dopływającej (

3

)

  czerwony z lewej strony = podłączenie cie-

płej wody wypływającej (

4

).

  Zamiana króćców uniemożliwi działanie

ogrzewacza.

•  ograniczenie temperatury

  Przy pożądanym ograniczeniu nastaw

temperatury pierścień E znajdujący się pod

pokrętłem regulatora temperatury należy

ustawić na żądaną temperaturę

2.8  Pierwsze uruchomienie

D

(Może być wykonane jedynie przez Instalatora

lub Serwisanta)

I.

  odkręcić zawór armatury ciepłej wody

lub w przypadku armatury jedno uchwy-

towej ustawić dźwignię w pozycji „cie-

płej” i odczekać, aż wypływająca woda

pozbawiona będzie pęcherzyków powie-

trza.

II.

  podłączyć wtyczkę do gniazdka i nasta-

wić temperaturę. Sprawdzić działanie

ogrzewacza.

Niebezpieczeństwo pracy bez wody!

Zamiana kolejności czynności przy

uruchamianiu spowoduje zadziałanie ogra-

nicznika temperatury bezpieczeństwa. W

takim przypadku należy napełnić ogrzewacz

wodą i odłączyć na krótko urządzenie od

sieci elektrycznej.

III.

Ograniczenie temperatury

G

 :

Maksymalna temperatura ograniczana

jest przy pomocy pierścienia ogranicza-

jącego tylko w przypadku pożądanego jej

ograniczenia.

IV.

  Zdjąć folię z panelu obsługowego.

Wskazówka:

Przy pierwszym nagrzewaniu urządzenia z wy-

lewki armatury może kapać woda.

Przekazanie urządzenia Użytkownikowi

Wyjaśnić Użytkownikowi zasadę działania i

bezpiecznej eksploatacji ogrzewacza. Zwrócić

uwagę na możliwe zagrożenia (niebezpieczeń-

stwo poparzenia w przypadku nastawienia

zbyt wysokiej temperatury c.w.u.). Przekazać

niniejszą instrukcję obsługi do starannego

przechowania. Wszelkie informacje zawarte

w niniejszej instrukcji muszą być skrupulatnie

przestrzegane, gdyż zawierają w-skazówki

dotyczące bezpieczeństwa, instalacji, obsługi i

konserwacji urządzenia.

2.9  Wskazówki serwisowe

Uwaga ! Przed rozpoczęciem wszel-

kich prac ogrzewacz należy odłączyć

na wszystkich biegunach od sieci elektrycz-

nej i zdjąć ze ściany.

•  Otwarcie ogrzewacza

H

 :

a

  zdjąć pokrętło regulatora temperatury oraz

pierścień ogranicznika temperatury bez-

pieczeństwa i odkręcić wkręty.

b

  wcisnąć śruby zabezpieczające

c

  pochylić i zdjąć obudowę ogrzewacza

•  Wymiana przewodu zasilającego

W przypadku wymiany przewodu zasilania

elektrycznego, należy zastosować oryginal-

ny przewód Stiebel Eltron, dostępny jako

część zamienna pod numerem katalogowym

02 06 71, alternatywnie dostępny w handlu

przewód o identycznych polach przekroju, z

uziemieniem. Przewód zasilający włożyć do

prowadnicy

H

 !

Schemat elektryczny

E

•  prawidłowa pozycja czujnika regulatora

temperatury w rurce ochronnej:

Przy wymianie lub demontażu regulatora tem-

peratury, czujnik wprowadzić do rurki ochron-

nej na głębokość 185 mm

F

 i umieścić pod

wtyczką uziemienia.

•  Opróżnianie urządzenia

Ogrzewacz należy opróżnić przez króćce przy-

łączeniowe. Obrócić i wstrząsnąć ogrzewacz,

aż do wypłynięcia wody.

•  Odkamienienie

Wymontować grzałkę. Część kamienia usunąć

poprzez delikatne pukanie. Grzałkę zanurzyć

do kołnierza w środku odkamieniającym.

Polski

22

3. Usuwanie usterek

przez Użytkownika i Serwisanta

Usterka

Przyczyna

Usuwanie

Brak ciepłej wody pomimo w pełni

otwartej armatury ciepłej wody.

Brak napięcia.

Użytkownik / Serwisant: sprawdzić bezpieczniki w domowej instalacji elek-

trycznej.

Zakamienianie regulatora stru-

mienia.

Użytkownik / Serwisant: wyczyścić, ewentualnie wymienić regulator strumie-

nia w armaturze.

Zabrudzenie sitka.

Serwisant:

oczyścić lub ewentualnie wymienić regulator stru-

mienia

H

 (

3a

).

Zadziałał ogranicznik temperatury

bezpieczeństwa (STB).

Serwisant:

Usunąć przyczynę usterki (wymienić regulator tem-

peratury). Wskazówka: STB resetuje się automatycz-

nie po odłączeniu napięcia od ogrzewacza.

Odgłosy gotowania się wody w

urządzeniu.

Zakamieniony zbiornik.

Serwisant:

Odkamienić ogrzewacz.

Po zakręceniu armatury kapie z

niej woda.

Pozostałość wody nie jest trzyma-

na w wylewce armatury.

Serwisant:

Wymienić regulator strumienia w wylewce armatury.

Wymienić wylewkę lub armaturę.

Przy nagrzewaniu kapie woda z

armatury.

Częste pobieranie mniejszej ilości

wody niż (< 0,4 l/min).

Użytkownik:

Zmienić sposób pobierania wody (> 0,4 l/min).

Nieodpowiednia armatura np. ar-

matura nie kapiąca WAT.

Serwisant:

Wymienić armaturę (patrz pkt. 1.7 „Osprzęt

dodatkowy“).

Nie działa funkcja „antitropf”.

Serwisant:

Wymienić zbiornik.

Tabela 2

5. Gwarancja

Gwarancja obejmuje tylko obszar kraju

w którym urządzenie zostało zakupione.

Naprawy gwarancyjne należy zgłaszać do

zakładu serwisowego wymienionego w

karcie gwarancyjnej.

Montaż, podłączenie elektryczne oraz

konserwacja urządzenia mogą być

wykonane wyłączenie przez uprawnionego

Instalatora lub Serwisanta.

Producent nie bierze odpowiedzialności za

uszkodzenia urządzeń wynilkłe z montażu

i/lub użytkowania niezgodnego z niniejszą

instrucją montażu i obsługi.

•  Czyszczenie sitka

Odkręcić króciec zimnej wody (

3

). Wyciągnąć

przy pomocy szczypiec sitko

H

 (

3a

) z króćca

zimnej wody i odkamienić. W przypadku ko-

nieczności wymienić (Nr katalogowy patrz pkt.

1.7 „Osprzęt dodatkowy”).

•  Sprawdzenie przewodu ochronnego

Wyciągnąć wtyczkę sieciową i zdjąć pokrętło

regulatora temperatury. Kontrolę należy wyko-

nać na wkręcie mocowania regulatora i styku

elektrycznego przewodu zasilającego.

4. Środowisko naturalne i recykling

3. Environment and

recycling

Recycling of obselete appliances

Appliances with this label must not be

disposed off with the general waste.

They must be collected separately and

disposed off according to local regulations.

3. Environment et

recyclage

Collecte et recyclage des produits en fin de vie

Les appareils munis de ce symbole ne doivent

pas être mis avec les ordures mé-

nagères, mais doivent être collectés

séparément et recyclés. La collecte et le

recyclage des produits en fin de vie doivent être

effectués selon les dispositions et les décrets

locaux.

3. Milieu en recycling

Recycling van oude toestellen

Toestellen met dit kenmerk horen niet

thuis in de vuilnisbak en zijn apart in

te zamelen en te recyclen.

De recycling van oude toestellen moet steeds

vakkundig en volgens de ter plaatse geldende

voorschriften en wetgeving plaats vinden.

3. Środowisko naturalne i

recykling

Przetwarzanie zużytych urządzeń.

Urządzenia oznakowane tym

znakiem nie mogą być wyrzucane

do pojemników na śmieci, należy je

zbierać i utylizować osobno.

Przetwarzanie zużytych urządzeń musi

być dokonana zgodnie z obowiązującymi

przepisami lokalnymi.

3. Ekologie a recyklace

Zpracování odpadů ze starých přístrojů

Přístroje s tímto označením nepatří

do popelnice a je nutno je odděleně

sbírat a likvidovat.

Zpracování odpadů ze starých přístrojů má

odborný a věcný základ v místně platných

předpisech a zákonech.

3. Környezet és

újrahasznosítás

Régi készülékek ártalmatlanítása

Ezzel a jelzéssel ellátott készülékeket

ne tegye a háztartási hulladékok közé,

külön kell gyűjteni és ártalmatlanítani !

A régi készülékek ártalmatlanításánál a hely-

ileg érvényes előírásokat és törvényeket kell

szakszerűen alkalmazni.

English

Nederlands

Česky

Français

Polska

Magyar

3. Medio ambiente y

reciclaje

Eliminación de aparatos viejos

No tirar los aparatos que lleven esta

identificación junto con la basura no

clasificada. Se deben recoger y elimi-

nar de forma especial.

La eliminación de aparatos viejos se debe

realizar de forma adecuada y competente, de

acuerdo con las normas y leyes locales vigentes.

3. Окружающая

среда и вторсырьё

Утилизация устаревших приборов

Приборы с этой характеристикой

не относятся к утилизации

обычных отходов, их следует

собирать и утилизировать отдельно.

Утилизация устаревших

приборов должна производиться

квалифицированно, а также согласно

местным предписаниям и законам

Español

Русский

3. Ambiente e

reciclagem

Eliminação ao fim da vida útil dos aparelhos

Não lançar os aparelhos que incorpore

esta identificação juntamente com lixo

não classificado. Devem-se recolher e

eliminar de forma especial.

A eliminação de aparelhos velhos deve-se

realizar apropriada e correctamente de acordo

com as normas e legislação locais vigentes.

Português

3. РесйвÜллпí кбй

бíбкýклщуз

Уíищожаваíе íа остарели уреди.

Уреди, които притежават

горепосочения надпис не бива

да се изхвърлят в контейнерите

за отпадъци, а трябва да се събират и

унищожават разделно.

Унищожаване на подобни бракувани

уреди трябва да се извършва

компетентно и в съответствие с

местните разпоредби и закони.

Български

3. Umwelt und

Recycling

Entsorgung von Altgeräten

Geräte mit dieser Kennzeichnung

gehören nicht in die Restmülltonne

und sind getrennt zu sammeln und zu

entsorgen.

Die Entsorgung von Altgeräten hat fach- und

sachgerecht nach den örtlich geltenden Vor-

schriften und Gesetzen zu erfolgen.

Deutsch

23

Polski

Notatka

24

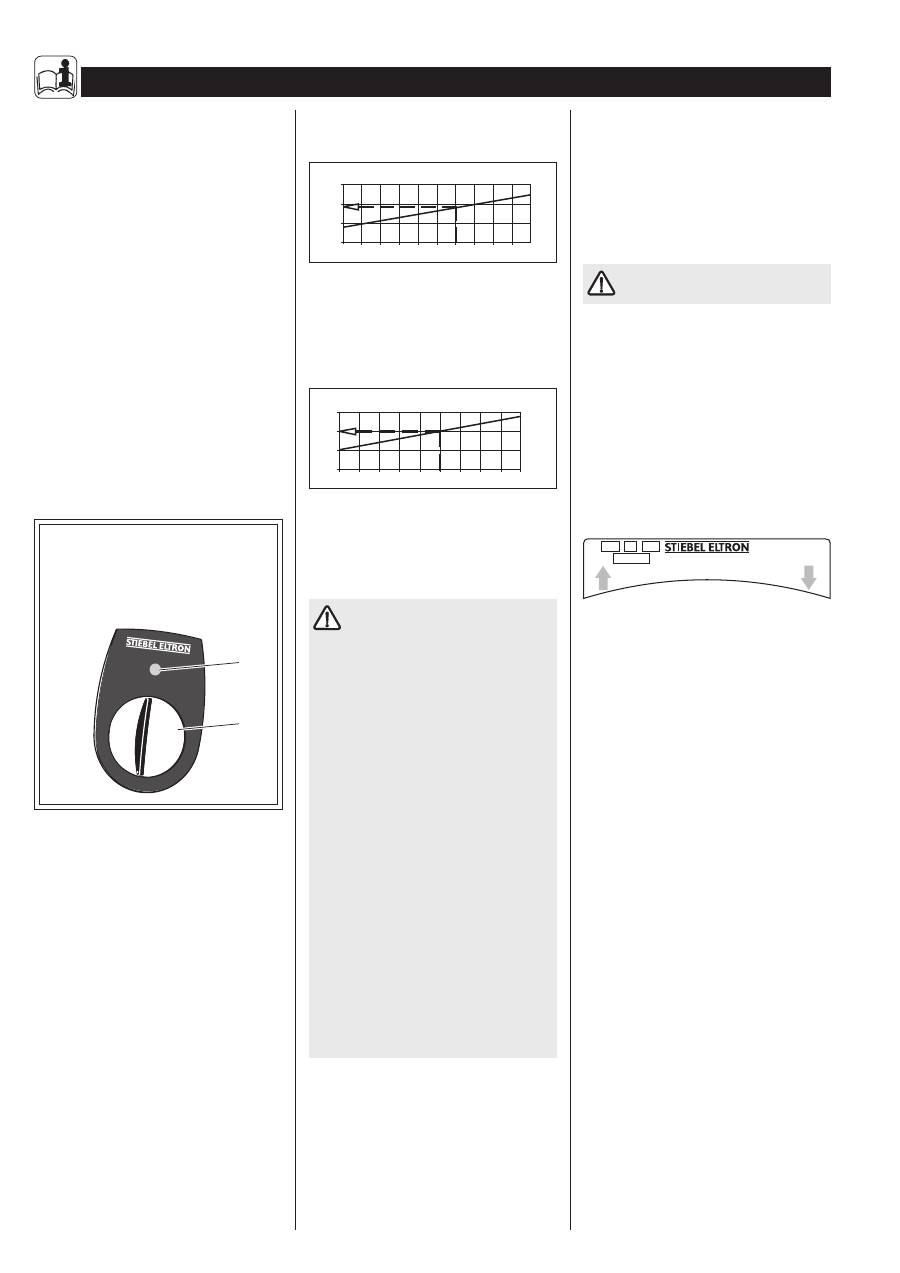

1. Návod k použití

pro uživatele a pro odborníka

1.1  Popis přístroje

•  Beztlakový zásobník teplé vody udržuje stá-

lý objem vody na předvolené teplotě.

•  Funkce „

thermostop

“ (tepelné odděle-

ní) zamezuje ohřevu temperační baterie

v pohotovostním režimu.

•  Funkce „

antitropf

“ (zamezení kapání)

zamezuje při ohřevu výstupu expandující

vody na odběrové baterii ohřívače.

»  Při ohřevu vody vznikají vzduchové bub-

liny. Jejich množství je závislé na kvalitě

vody. Při teplotách nad 75 °C může dojít

k odkapávání expandované vody z výto-

kové trubice baterie.

»  Podle druhu konstrukce mají některé

baterie sklon k dokapávání po uzavření

vody. Zde se jedná o zbytkovou vodu z

výtokové trubice baterie a nikoli o expan-

dovanou vodu.

•  Je dovoleno instalovat jen baterie pro

beztlakové zásobníky teplé vody.

Doporučujeme baterie Stiebel Eltron: obj.

čísla viz bod 1.7 „Zvláštní příslušenství“.

1.2  Nejdůležitější informace ve

zkratce

•  Nastavte požadovanou výstupní teplotu

teplé vody na voliči teploty (

1

).

•  Během ohřevu vody svítí ukazatel (

2

).

2

1

C26_07_31_0037

85

°C

35

55

65 Eco

antitropf com

fort

1.3  Obsluha

Poloha voliče teploty

°C

  =  studená. Při tomto nastavení je zásob-

ník chráněn před působením mrazu,

avšak baterie a vodovodní potrubí

chráněny nejsou.

Eco

  =  doporučená poloha pro úsporu energie

(cca 60 °C), malé tvoření vodního

kamene.

85

  =  maximálně nastavitelná teplota.

Upozornění:

Na přání může odborník zajistit omezení

teploty na přístroji (viz 2.8 „První uvedení do

provozu“), takže teplota je nastavitelná plynule

až do svého omezení.

Doba ohřevu:

Jestliže se vypotřebuje celý objem zásobníku,

probíhá doba ohřevu podle diagramu.

  35 °C

55 °C  E  65 °C

85 °C

[min]

  15

  10

5

0

2 kW

Příklad:

Nastavení voliče teploty

65 °C

Doba ohřevu

cca

9,5 min

Množství smísené vody:

S teplotou předvolíte množství smísené vody,

např.

 40 °C

.

[ l ]

15

10

5

0

  40 °C

55 °C  E  65 °C

85 °C

Příklad:

Nastavení voliče teploty

65 °C

Přívod studené vody

15 °C

Množství smísené vody

cca

 10 l

1.4  Důležité pokyny

•

Zásobník teplé vody nesmí být

vystaven tlaku.

Nikdy nezavírejte výtok baterie a nepouží-

vejte perlátor nebo hadici s regulátorem

výstupního paprsku.

•

Při nastavení teploty vyšší než 45 °C může

téci ihned voda s vysokou teplotou!

•

Děti a osoby s omezenou schopností (těles-

nou / duševní) se k přístroji smí přibližovat,

pouze v případě, když na ně bude dohlížet

osoba kompetentní pro jejich bezpečnost

nebo jestliže budou poučeny, jak se má pří-

stroj používat!

•

Je nutno zajistit, aby hrající si děti neměnily

nastavení teploty (na vysokou teplotu) na

přístroji –

v tom případě hrozí nebez-

pečí opaření!

•

Pokud není možno takového možnosti

zamezit, je vhodné, aby provedl na přístroji

příslušný odborník nastavení omezení tep-

loty.

•

Aby se zamezilo v případě poruchy

ohrožení neúmyslným resetem bezpečnost-

ního termostatu, nesmí být přístroj napájen

s použitím spínacích hodin.

Usazený vodní kámen může výtok uzavřít a tak

vystavit zásobník pod tlak.

Příznakem usazeného vodního kamene jsou

zvuky vaření a menší výtok vody. Nechte v tom-

to případě přístroj a baterii odborně odvápnit.

Volič teploty smí vytáhnout jen odborník!

Všechny informace v tomto návodu musejí být

pečlivě dodržovány. Informace poskytují poky-

ny pro bezpečnost, obsluhu, instalaci a údržbu

přístroje.

1.5  Ošetřování a údržba

Pro ošetřování skříně zásobníku postačuje

vlhká utěrka. K čištění nepoužívejte abrazivní

nebo rozpouštěcí čisticí prostředky!

Práce na údržbě přístroje smí prová-

dět jen odborník.

1.6  Co dělat, když  . . .?

. . . neteče teplá voda:

Zkontrolujte nastavení voliče teploty, přezkou-

šejte zástrčku, resp. jištění.

. . . zvuky vaření v zásobníku:

Nechte přístroj i baterii odborně odvápnit.

. . . viz také bod 3. „Odstraňování poruch

uživatelem a odborníkem“.

Pokud by musel vzniklý problém odstranit

odborník, pak je nutno mu sdělit pro lepší a

rychlejší pomoc následující data z typového

štítku přístroje (

9

):

Typ:

SNU 5 SL

Nr.: ...... - .... - ......

..............

C26_02_06_0010

1.7  Zvláštní příslušenství

Objednací čísla Stiebel Eltron:

•  Dvoukohoutkové temperovací baterie

  –  pro umyvadlo

  WST-W

  07 44 27

WST

22 24 30

WSM

22 24 31

  –  pro dřez

  WST-K

07 44 28

  WUT

22 24 32

WUM

22 24 33

•  Jednopákové směšovací baterie

  –  pro umyvadlo

  MEW

22 24 39

  –  pro dřez

  MES

22 24 40

  MESB

22 24 41

  MESL

22 24 42

•  Sítko pro přípojku studené vody

Obj. číslo 27 00 45

•  Elektrický přívodní kabel

Obj. číslo 02 06 71

25

2. Instrukce k montáži

pro odborníka

Instalaci a elektrickou přípojku zásobníku

vody musí provést odborník s přihlédnutím

k těmto instrukcím k montáži.

2.1  Konstrukce přístroje

A

1

volič teploty

2

kontrolka

3

přípojka studené vody (modrá)

3a

  sítko v přívodu studené vody (vestavěné)

4

přípojka teplé vody (červená)

5

přívodní kabel

6

závěsná lišta

7

ochranná trubka pro bezpečnostní termo-

stat s funkcí reset

8

ochranná trubka pro regulátor teploty

9

typový štítek přístroje

2.2  Popis přístroje

Beztlakový zásobník teplé vody k montáži pod

umyvadlo, pro zásobování jednoho odběr-

ného místa, pro ohřev studené vody podle

normy EN 806.

Je dovoleno instalovat jen baterie pro beztla-

kové zásobníky teplé vody.

Doporučujeme baterie Stiebel Eltron:

obj. číslo viz bod 1.7 „Zvláštní příslušenství".

2.3  Technická data

Aktuální data na typovém štítku přístroje.

typ

SNU 5 SL

SNU 5 SLi

jmenovitý objem

5 l

provedení

beztlakové

hmotnost

3,0 kg

funkce „antitropf“

k dispozici

funkce „thermostop“

k dispozici

topný výkon

viz typový ští-

tek přístroje

el. napětí

230 V

max. průtočné množství

5 l/min

stupeň elektrického krytí

podle EN 60529

IP 24 D

připojovací kabel se zástrčkou cca 650 mm

rozsah nastavení teploty (ply-

nule nastavitelný)

cca

35 °C - 85 °C

Tabulka 1

2.4  Předpisy a ustanovení

•  Dokonalá funkce a provozní spolehlivost

jsou zajištěny pouze s originálními sou-

částmi příslušenství a náhradními díly

Stiebel Eltron, určenými pro tento přístroj.

•  Je nutno dodržovat ustanovení místního

podniku pro zásobování elektřinou a pří-

slušného vodárenského podniku.

•  Výstup z baterie má funkci větrání. Výtoko-

vá hrdla a otočné rameno baterie nezaví-

rejte.

  Nepoužívejte perlátor nebo hadici s regulá-

torem výstupního paprsku.

•  K připojení přístroje je zapotřebí zásuvka

s ochranným kontaktem, která musí být pro

instalaci přístroje volně přístupná.  Pokud

se má přístroj pevně připojit na rozvodnou

síť střídavého proudu (přípojnou krabici),

musí být zajištěna možnost jeho oddělení

od sítě všemi póly zařízením s mezerou

mezi kontakty velikosti nejméně 3 mm.

Instalace s přímým (pevně uloženým) při-

pojovacím vedením není přípustná.

2.5  Důležité pokyny

Bude-li tento přístroj vystaven tlaku

vody, může nádoba ztratit svoji těs-

nost a způsobit škody působením vody.

Záměnou přípojek vody k přístroji ztratí

zásobník schopnost funkce "thermostop".

2.6  Montážní místo

B

Zásobník se musí namontovat v nezámrzném

prostoru, ve svislé poloze, s přípojkami vody

směrem nahoru.

2.7  Montáž přístroje

C

•  Namontujte závěsnou lištu, polohu určete

s pomocí montážní šablony na stránkách 18

a 19. Upevňovací materiál zvolte v souladu

s pevností stěny.

Přebytečnou část přívodního kabelu je mož-

no uložit do kabelové přihrádky v zadním

krytu ohřívače.

•  Zavěste přístroj.

•  Namontujte přípojky vody, nastavte průtoč-

né množství (max. 5 l/min., viz popis bate-

rie). Barevná označení připojovacích trubek

baterie a zásobníku musejí být navzájem

přiřazena.

  Vpravo modrá = přípojka studené vody (

3

).

  Vlevo červená = přípojka teplé vody (

4

).

2.8  První uvedení do provozu

D

(přístroj smí uvést do provozu výhradně odbor-

ník!)

I.

  Otevřete ventil teplé vody baterie nebo

nastavte pákovou baterii na „teplá“,

dokud voda nevytéká naprosto bez bubli-

nek.

II.

  Zasuňte do zásuvky síťovou zástrčku a

zvolte teplotu.

Nebezpečí chodu nasucho! Při zámě-

ně pořadí zareaguje tepelná pojistka.

V tomto případě je nutno naplnit vodu a pří-

stroj krátkodobě odpojit od sítě pro zrušení

ochrany proti chodu nasucho.

III.

Omezení volby teploty

G

 :

Max. teplota se nastavuje s omezovacím

kroužkem jen při požadovaném omezení

volby teploty.

K tomu je nutno vytáhnout volič teploty a

omezovací kroužek. Namontujte omezo-

vací kroužek na požadované maximální

nastavení a nasaďte volič teploty.

IV.

  Stáhněte z ovládací části ochrannou fólii.

Upozornění:

Při prvním ohřívání může z výstupu baterie

odkapávat expandující voda.

Předání přístroje:

Vysvětlete uživateli funkci přístroje a seznamte

jej s použitím. Upozorněte uživatele na možná

nebezpečí (ohrožení opařením).

Předejte tento návod k použití a k montáži pro

pečlivé uložení.

2.9  Pokyny pro servis

Při jakékoliv práci odpojte přístroj od

elektrické sítě a odeberte přístroj ze

stěny.

•  Otevření přístroje

H

 :

a

Vytáhněte volič teploty a omezovací

kroužek teploty. Vyšroubujte šrouby.

b

Uvolněte zajišťovací šrouby.

c

Zvedněte kryt skříně a odeberte jej.

•  Výměna přívodního kabelu:

Při výměně přívodního kabelu se musí požít

náhradní díl Stiebel Eltron s objednacím čís-

lem 02 06 71 (

5

, objed. čís. viz

1.7 „Zvláštní příslušenství“), alternativně vodi-

čem H05VV-F3x1,0. Uložte přívodní kabel

do vodítka

H

 !

Schéma elektrického zapojení

E

•  Umístění čidla regulátoru teploty v ochran-

né trubce:

Při výměně nebo demontáži regulátoru teploty

se musí zasunout čidlo regulátoru teploty

185 mm do ochranné trubky

F

 a fixovat pod

uzemňovací konektor.

•  Vyprázdnění přístroje:

Přístroj se musí vyprázdnit přes připojovací

hrdla. Otočte zásobník a krátce jej vyklepejte,

dokud nevyteče všechna voda.

•  Odvápnění:

Vymontujte topnou přírubu, odstraňte hrubý

vápník opatrným klepáním, ponořte topné

těleso až k přírubové desce do odvápňovacího

prostředku.

•  Vyčištění sítka:

Odšroubujte přípojku studené vody (

3

).

Vytáhněte sítko

H

 (

3a

) pomocí kleští z přípoj-

ky studené vody a sítko odvápněte, v případě

potřeby vyměňte (objed. číslo viz bod 1.7

„Zvláštní příslušenství“).

•  Kontrola ochranného vodiče podle předpisu

BGV A3:

Vytáhněte síťovou zástrčku a knoflík regulátoru

teploty. Kontrola se provádí na upevňova-

cím šroubu regulátoru teploty a na kontaktu

ochranného vodiče připojovacího vedení.

Èesky

26

3. Odstraňování závad

pro uživatele a odborníka

Porucha

Příčina

Odstranění

Neteče teplá voda i přes zcela ote-

vřený ventil teplé vody.

Není el. napětí v síti.

Uživatel / odborník:

Zkontrolovat pojistky / jističe v domovní instalaci.

Usazený vápník na regulátoru

výtokového paprsku.

Uživatel / odborník:

Vyčistit regulátor výtokového paprsku, případně

vyměnit.

Znečištění sítka.

Odborník:

Sítko

H

 (3a) v hrdle přívodu studené vody dobře

vyčistit, případně vyměnit..

Zareagoval bezpečnostní termostat

(STB).

Odborník:

Odstranit příčinu závady (vyměnit regulátor teploty).

Upozornění: Po vypnutí přístroje se bezpečnostní ter-

mostat automaticky vrátí do původní polohy.

Zvuky vaření v zásobníku.

Usazený vápník v zásobníku.

Odborník:

Přístroj odvápnit.

Baterie po zavření odkapává.

Zbytková voda se neudržuje ve

výtoku baterie.

Odborník:

Vyměnit regulátor paprsku ve výstupu baterie, vymě-

nit výstup baterie nebo vyměnit baterii.

Baterie při ohřátí kape.

Častá minimální množství odebíra-

né vody (< 0,4 l/min).

Uživatel:

Změnit postup při odběru (< 0,4 l/min).

Nevhodná baterie

např. nekapající baterie WAT.

Odborník:

Vyměnit baterii viz. 1.7 „Zvláštní příslušenství“.

Je vadná funkce zamezující kapání.  Odborník:

Vyměnit nádobu.

Tabulka 2

5. Záruční podmínky

EUplatňování nároku na poskytnutí záruky je

možné pouze v zemi, kde byl přístroj zakou-

pen. Obrat'te se prosím na příslušné zastoupe-

ní firmy Stiebel Eltron nebo na dovozce.

4. Ekologie a recyklace

Montáž, elektroinstalaci, údržbu a

první uvedení do provozu smí prová-

dět pouze kvalifikovaný odbornik.

Výrobce nerućí za přístroje poškozené vlivem

nedodržení pokynů pro montáž a provoz

uvedených v příslušném montážním a pro-

vozním návodu.

3. Environment and

recycling

Recycling of obselete appliances

Appliances with this label must not be

disposed off with the general waste.

They must be collected separately and

disposed off according to local regulations.

3. Environment et

recyclage

Collecte et recyclage des produits en fin de vie

Les appareils munis de ce symbole ne doivent

pas être mis avec les ordures mé-

nagères, mais doivent être collectés

séparément et recyclés. La collecte et le

recyclage des produits en fin de vie doivent être

effectués selon les dispositions et les décrets

locaux.

3. Milieu en recycling

Recycling van oude toestellen

Toestellen met dit kenmerk horen niet

thuis in de vuilnisbak en zijn apart in

te zamelen en te recyclen.

De recycling van oude toestellen moet steeds

vakkundig en volgens de ter plaatse geldende

voorschriften en wetgeving plaats vinden.

3. Środowisko naturalne i

recykling

Przetwarzanie zużytych urządzeń.

Urządzenia oznakowane tym

znakiem nie mogą być wyrzucane

do pojemników na śmieci, należy je

zbierać i utylizować osobno.

Przetwarzanie zużytych urządzeń musi

być dokonana zgodnie z obowiązującymi

przepisami lokalnymi.

3. Ekologie a recyklace

Zpracování odpadů ze starých přístrojů

Přístroje s tímto označením nepatří

do popelnice a je nutno je odděleně

sbírat a likvidovat.

Zpracování odpadů ze starých přístrojů má

odborný a věcný základ v místně platných

předpisech a zákonech.

3. Környezet és

újrahasznosítás

Régi készülékek ártalmatlanítása

Ezzel a jelzéssel ellátott készülékeket

ne tegye a háztartási hulladékok közé,

külön kell gyűjteni és ártalmatlanítani !

A régi készülékek ártalmatlanításánál a hely-

ileg érvényes előírásokat és törvényeket kell

szakszerűen alkalmazni.

English

Nederlands

Česky

Français

Polska

Magyar

3. Medio ambiente y

reciclaje

Eliminación de aparatos viejos

No tirar los aparatos que lleven esta

identificación junto con la basura no

clasificada. Se deben recoger y elimi-

nar de forma especial.

La eliminación de aparatos viejos se debe

realizar de forma adecuada y competente, de

acuerdo con las normas y leyes locales vigentes.

3. Окружающая

среда и вторсырьё

Утилизация устаревших приборов

Приборы с этой характеристикой

не относятся к утилизации

обычных отходов, их следует

собирать и утилизировать отдельно.

Утилизация устаревших

приборов должна производиться

квалифицированно, а также согласно

местным предписаниям и законам

Español

Русский

3. Ambiente e

reciclagem

Eliminação ao fim da vida útil dos aparelhos

Não lançar os aparelhos que incorpore

esta identificação juntamente com lixo

não classificado. Devem-se recolher e

eliminar de forma especial.

A eliminação de aparelhos velhos deve-se

realizar apropriada e correctamente de acordo

com as normas e legislação locais vigentes.

Português

3. РесйвÜллпí кбй

бíбкýклщуз

Уíищожаваíе íа остарели уреди.

Уреди, които притежават

горепосочения надпис не бива

да се изхвърлят в контейнерите

за отпадъци, а трябва да се събират и

унищожават разделно.

Унищожаване на подобни бракувани

уреди трябва да се извършва

компетентно и в съответствие с

местните разпоредби и закони.

Български

3. Umwelt und

Recycling

Entsorgung von Altgeräten

Geräte mit dieser Kennzeichnung

gehören nicht in die Restmülltonne

und sind getrennt zu sammeln und zu

entsorgen.

Die Entsorgung von Altgeräten hat fach- und

sachgerecht nach den örtlich geltenden Vor-

schriften und Gesetzen zu erfolgen.

Deutsch

27

Èesky

Noticka

28

1. Kezelési utasítás

a felhasználó és a szakember részére

1.1  A készülék leírása

•  A nyitott (nyomás nélküli) melegvíz tároló

a benne tárolt melegvizet folyamatosan a

beállított hőmérsékleten tartja.

•  A „

thermostop

” funkció meggátolja a hő-

mérsékletszabályozós szelepek készenléti

állapotban való felmelegedését.

•  Az „

antitropf

” (csöpögésmentes) funkció

meggátolja, hogy a felfűtéskor a készülék-

ből a hőmérsékletemelkedés miatti tágu-

lásból adódón a csapból csöpögjön a víz.

»  A víz felmelegítésekor gázkiválás lehet-

séges, a víz minoségétol függoen. 75 °C

feletti homérséklet esetén ez a csaptelep

kifolyó nyílásán távozhat

»  Típustól függoen a csaptelepek hajla-

mosak a csöpögésre elzárás után is.

Ez esetben azonban nem a táguló víz-

rol van szó, hanem a csaptelepben ma-

radt víz távozik.

•  A készülék kizárólag csak a nyitott készülé-

kekhez gyártott armatúrákkal szerelhető. A

készülékhez az 1.7. „Kiegészítők” pontban

felsorolt armatúrák beépítését javasoljuk.

1.2  A legfontosabbak röviden

•  A kívánt melegvíz kifolyási hőmérséklet

a hőmérséklet szabályozó gombbal (

1

)

állítható be.

•  A készülék fűt, ha a (

2

) kijelző világít.

2

1

C26_07_31_0037

85

°C

35

55

65 Eco

antitropf com

fort

1.3  Kezelés

A hőmérséklet beállítása

°C

  =  hideg. Ebben az állásban a készülék

kizárólag a benne tárolt víz fagy elleni

védelmét biztosítja, azonban az arma-

túra és a vízvezeték fagyvédelmét nem.

Eco

  =  javasolt energiatakarékos állás (kb.

60 °C). Alacsony mértékű vízkőképző-

dés.

85

  =  a maximálisan beállítható vízhőmér-

séklet.

Figyelem:

Kívánságra a szakember a hőmérséklet kor-

látozót kiiktatja (lásd a 2.8. „Első üzembe he-

lyezés” pontban), akkor a hőmérséklet a max.

hőmérsékletig folyamatosan állítható.

Felfűtési idő:

Ha a készülékből a melegvíz teljesen kifogyott,

a felfűtés az alábbi idődiagram szerint alakul:

  35 °C

55 °C  E  65 °C

85 °C

[perc]

  15

  10

5

0

2 kW

Példa:

A szabályozó gombon beállított hőmérséklet:

65 °C

A felfűtési idő:

kb.

9,5 perc

Kevert víz mennyiség

A készülékből az alábbi diagram szerinti men-

nyiségű kevert (hideg+meleg) vízmennyiség

nyerhető:

[ l ]

15

10

5

0

  40 °C

55 °C  E  65 °C

85 °C

Példa:

A készüléken beállított hőmérséklet:

65 °C

A csapon kifolyó víz hőmérséklete:

40 °C

A hidegvíz hőmérséklete:

15 °C

A kevert (40 °C) víz mennyisége:  kb.

 10 liter

1.4  Fontos figyelmeztetések

•

A melegvíz tárolót tilos nyomás alá

helyezni. Sose zárják el a kifolyási

oldalt, és sose építsenek be a készülékhez

porlasztós szelepet vagy fojtásos kifolyássza-

bályozót.

•

Nagyobb, mint 45 °C hőmérséklet beállítás

esetén a készülékből forró víz folyhat ki!

•

A gyermekeket és a testileg vagy szellemi-

leg korlátozott képességűeket tartsák távol a

készüléktől, a biztonságukért felelős személy

felügyeljen rájuk, vagy oktassák ki őket, ho-

gyan kell a készüléket használni.

•

Győződjenek meg róla, hogy a gyermekek

játékból ne állítsák a szabályozót a kívántnál

magasabb hőmérsékletre –

Forrázásveszély!

•

Ha ez nem kerülhető el, javasoljuk, hogy

szakemberrel állíttassák be a készülék hő-

mérséklethatárolóját.

•

A védelmi hőmérséklethatároló hiba esetén

bekövetkező akaratlan visszaállításából ere-

dő károk elkerülése érdekében a készüléket

kapcsolóórával működtetni tilos.

A vízkövesedés elzárhatja a kifolyó nyílást,

és a készülék nyomás alá kerülhet. Az elvíz-

kövesedés jele a zajos üzem és a csökkenő

vízkifolyás. Ebben az esetben vízköteleníttesse

z armatúrát egy szakemberrel.

A hőmérsékletszabályozó gombját csak szak-

ember húzhatja le a tengelyéről.

A jelen kezelési és szerelési utasítás összes

előírását figyelembe kell venni. Ezek fontos

előírások a biztonság, a helyes kezelés és kar-

bantartás érdekében.

1.5  Tisztítás és karbantartás

A készülék burkolatának tisztításához elegen-

dő egy nedves rongy. Ne alkalmazzanak súroló

vagy oldószereket a tisztításhoz!

A karbantartási munkákat csak szak-

ember végezheti.

1.6  Mit tegyenek, ha…

… nincs melegvíz:

Ellenőrizzék, hogy a készülék a hálózati csat-

lakozóba be van-e dugva, a biztosíték rendben

van-e, a hőmérsékletszabályozó megfelelő

állásba van-e állítva.

… forrászajos a készülék:

Vízkőteleníttessék a készüléket és az armatúrát

szakemberrel.

… lásd még a 3. „hibaelhárítás a felhasználó

és a szakember által” pontban írtakat.

Ha a készülékhez hibaelhárítás miatt szakem-

bert kell hívni, a gyors és jó munka érdekében

közöljék vele a készülék adatlapján található

alábbi adatokat (

9

):

Typ:

SNU 5 SL

Nr.: ...... - .... - ......

..............

C26_02_06_0010

1.7  Kiegészítők

STIEBEL ELTRON megrendelési számok:ű

•  Kétfogantyús keverőszelepek

  –  Mosdóhoz

  WST-W

  07 44 27

WST

22 24 30

WSM

22 24 31

  –  Mosogatóhoz

  WST-K

07 44 28

  WUT

22 24 32

WUM

22 24 33

•  Egykaros keverőszelepek

  –  Mosdóhoz

  MEW

22 24 39

  –  Mosogatóhoz

  MES

22 24 40

  MESB

22 24 41

  MESL

22 24 42

•  Szűrő a hidegvíz csatlakozáshoz

Megrendelési szám: 27 00 45

•  Elektromos csatlakozó kábel

Megrendelési szám: 02 06 71

29

2. Szerelési utasítás

a szakember részére

A készülék felszerelését és elektromos bekö-

tését csak szakember végezheti jelen kezelési

és szerelési utasítás alapján.

2.1  A készülék felépítése

A

1

  Hőmérséklet szabályozó gomb

2

jelzőlámpa

3

  Hidegvíz csatlakozás (kék)

3a

  Hidegvíz szűrő (beépítve)

4

  Melegvíz csatlakozás (piros)

5

  Elektromos bekötő vezeték

6

  Szerelősín

7

  Védőcső a hőmérséklet védelem számára

visszaállítással (reset)

8

  Védőcső a hőmérsékletszabályozó számá-

ra

9

  Készülék adatlap

2.2  A készülék leírása

Nyitott (nyomás nélküli) melegvíz tároló mos-

dó/mosogató alatti beépítéshez, egy csapoló-

hely ellátásához, a hidegvíz felmelegítéséhez.

A készülékhez csak nyitott (nyomás nélküli)

melegvíz tárolókhoz alkalmas csaptalepet

szabad beépíteni. A készülékhez az 1.7 „Ki-

egészítők” pontban felsorolt armatúrák beépí-

tését javasoljuk.

2.3  Műszaki adatok

A készülék aktuális adatai a készülék adattáb-

láján találhatók.

Típus

SNU 5 SL

SNU 5 SLi

Névleges űrtartalom

5 liter

Építési mód

nyitott

Tömeg (üresen)

3,0 kg

„antitropf“ - Funktion

van

„thermostop“ - Funktion

van

Fűtési teljesítmény

Lásd a ké-

szülék adat-

tábláján

Feszültség

230 V

Átfolyó térfogatáram max.

5 l/perc

Védettség

IP 24 D

Csatlakozó vezeték dugasszal

kb. 650 mm

Hőmérséklet beállítási tarto-

mány (folyamatosan állítható)

kb.

35 °C - 85 °C

1. táblázat

2.4  Előírások és meghatározások

•  A készülék zavartalan és biztonságos

működése csak eredeti STIEBEL ELTRON

kiegészítők és alkatrészek beépítésével

garantálható.

•  A helyi áramszolgáltató és vízszolgáltató

előírásait a szerelés és üzemeltetés során

be kell tartani.

•  A csatlakozó csap kifolyója egyben a

készülék légtelenítője is.

Ne zárja el a

kifolyást semmilyen módon. Ne építsenek

be a készülékhez porlasztós szelepet vagy

fojtásos kifolyásszabályozót.

•  A készülék elektromos csatlakoztatásához

egy földelt, fixen beépített dugaszoló alj-

zat szükséges, mely a készülék beépítése

után szabadon hozzáférhető legyen. Ha

a készüléket a hálózatra kötik, egy olyan

elektromos készüléket is be kell helyileg

építeni, mellyel a készülék a hálózatról

minden póluson legalább 3 mm-es távol-

sággal leválasztható.

A készüléket fixen a hálózatra kötni tilos.

2.5  Fontos figyelmeztetések

Ha a készüléket a vízhálózati nyomás-

nak kiteszik, a tartály felrepedhet, és

ez vízkárokat okozhat.

A vízcsatlakozások cseréje után a készülék

„thermostop” funkciója nem működik.

2.6  A felszerelés helye

B

A készüléket fagymentes helyiségbe, függőle-

ges állásban, vízcsatlakozásokkal felfelé kell

felszerelni.

2.7  A készülék felszerelés

C

•  Rögzítsék a falon a szerelősínt a 18. és 19.

oldal szerelősablonjai alapján pozicionálva.

A rögzítő elemeket a fal minőségének és

teherbírásának megfelelően válasszák ki.

A csatlakozó vezeték fölösleges hosszát a

készülékben erre a célra kialakított tároló-

térben lehet elhelyezni.

•  Akasszák a sínre a készüléket.

•  Szereljék meg a vízbekötéseket, állítsák be

az átömlő víztérfogat áramot (max. 5 liter/

perc, lásd az armatúra leírását). A készülék

és az armatúra színjelölései feleljenek meg

egymásnak:

  Jobboldalt kék  =  hidegvíz bekötés (

3

)

  Baloldalt piros  =  hidegvíz bekötés (

4

).

2.8  Első üzembe helyezés

D

(Csak szakember végezheti!)

I.

Nyissák a melegvíz szelepet, illetve állít-

sák az egykaros csaptelep karját „meleg”

állásba, míg a víz buborékmentesen nem

folyik ki a szelepen.

II.

Csatlakoztassák a készülék elektromos

vezetékét a dugaszolóaljzatba, és állítsák

be a kívánt hőmérsékletet a hőmérsék-

letszabályozó gombon.

Szárazonfutás veszély! A fentebb leírt

sorrend megcserélése esetén a készü-

lék hőmérséklet védelme bekapcsol.

Ebben az esetben töltsék fel a készüléket az

I. pont szerint vízzel, és a szárazonfutás vé-

delem visszaállítása (reset) érdekében húz-

zák ki a csatlakozót rövid időre a hálózatból.

III.

Hőmérséklet beállítás korlátozása

G

 :

Csak akkor állítsák be a határológyűrűt,

ha a maximálisan beállítható hőmérsék-

letet korlátozni akarják. Ehhez húzzák le

a szabályozógombról a gyűrűt. Húzzák

vissza a kívánt határoló állásba, aztán

nyomják a helyére a szabályozógombot.

IV.

  Húzzák le a kezelőfelületről a védőfóliát.

Figyelem:

Az első felfűtésnél a táguló víz az armatúrából

kicsöpöghet.

A készülék átadása

Magyarázzák el a felhasználónak a készülék

működését és ismertessék vele a készülék

kezelését. Hívják fel a figyelmét a lehetséges

veszélyforrásokra (forrázásveszély). Adják át

neki megőrzésre a jelen kezelési és szerelési

utasítást.

2.9  Szervízelőírások

Bármely szervizmunka előtt áramta-

lanítsák a készüléket, és vegyék le a

falról.

•  A készülék kinyitása

H

 :

a

  Húzzák le a szabályozó gombot és a hő-

mérséklet korlátozót, majd csavarják ki a

csavart.

b

  Fordítsák el a rögzítőcsavarokat

c

  Emeljék fel és távolítsák el a készülék fede-

lét.

•  Az elektromos csatlakozó vezeték cseréje

Az elektromos csatlakozó vezetéket

STIEBEL ELTRON gyártmánnyal (megrendelési

szám: 02 06 71), vagy H05VV-F3x1,0 típusú

csatlakozó vezetékkel cseréljék le. A vezetéket

a készülék vezetőárkába fektessék

H

 !

Elektromos kapcsolási terv

E

•  A hőmérsékletszabályozó érzékelő behelye-

zése a védőcsőbe

A hőmérsékletszabályozó cseréjénél vagy sze-

relésénél a hőmérsékletszabályozó 185 mm-es

érzékelőjét a védőcsőbe kel behelyezni

F

 , és

a földelőcsatlakozó alatt rögzíteni.

•  A készülék leürítése

A készüléket a csatlakozó csonkon keresztül

kell leüríteni. Állítsák fejre a készüléket, és rö-

vid ideig rázzák meg, míg a víz kifolyik.

•  Vízkőtelenítés

Csavarják ki a fűtőbetétet, a nagyobb vízkö-

veket óvatos ütögetéssel távolítsák el, ezután

mártsák a fűtőbetétet a peremig vízkőoldó

folyadékba.

•  A földelővezeték ellenőrzése

Húzzák ki az elektromos csatlakozó dugót, és

húzzák le a hőmérsékletszabályozó gombot.

Az ellenőrzés a hőmérsékletszabályozó rög-

zítőcsavarja és a csatlakozó vezeték földelő

érintkezője, mint pólusok között történik.

Ma

gy

ar

30

3. Hibaelhárítás

a felhasználó és a szakember részére

Hiba

Oka

Elhárítása

Nincs melegvíz a teljesen nyitott

melegvíz szelep ellenére.

Nincs feszültség.

Felhasználó/szakember:  a ház elektromos rendszerének biztosítékai ellenőr-

zendők.

A vízsugár szabályozó elvízköve-

sedett.

Felhasználó/szakember:  Az armatúra vízsugár szabályozójának tisztítása,

adott esetben cseréje.

A szűrő elszennyeződött.

Szakember:

a hidegvíz belépésnél lévő szűrő

H

 (

3a

) tisztítása,

adott esetben cseréje.

A hőmérséklet védelem bekap-

csolt.

Szakember:

a bekapcsolás okának elhárítása (a mérsékletszabá-

lyozó cseréje. Figyelem: a hőmérséklet védelem au-

tomatikusan alaphelyzetbe áll (reset), ha a készüléket

rövid időre feszültségmentesítik.

Forrászajok a készülékben.

A tároló, vagy a futobetét elvízkö-

vesedett.

Szakember:

Az elvízkövesedett részek vízkőtelenítése.

Az armatúra elzárás után csö-

pög.

A víz nem marad az armatúrában. Szakember:

Az armatúra vízsugár szabályozójának cseréje, a

kifolyócső cseréje, vagy a teljes armatúra cseréje.

Az armatúra felfűtés alatt csö-

pög.

Gyakori kis vízáram vételezés

(< 0,4 l/perc).

Felhasználó:

a kifolyó vízáram növelése (> 0,4 l/perc).

Nem megfelelo csaptelep

Pl: Wat „Antitropf“ csaptelep.

Szakember:

„Csaptelepet kicserélni“ (Lásd 1.7 „Kiegészítok“).

Az „antitropf” funkció meghibá-

sodott.

Szakember:

Készüléket kicserélni.

2. Táblázat

5. Garancia

A gyártó semmilyen felelősséget nem vállal

azokért a meghibásodott készülékekért,

amelyet nem az adott készülékre vonatkozó

szerelési és keszelési előirás szerint szereltek,

helyeztek üzembe, ill. működtettek.

4. Környezet és újrahasznosítás

A készülék szerelését, elektromos

bekötésének megvalósītását, karban-

tatását és üzembehelyezését csak minősített

szakember végezheti.

A gyártó semmilyen felelősséget nem vállal

azokért a meghibásodott készülékekért,

amelyet nem az adott készülékre vonatkozó

szerelési és keszelési előirás szerint szerel-

tek, helyeztek üzembe, ill. működtettek.

3. Environment and

recycling

Recycling of obselete appliances

Appliances with this label must not be

disposed off with the general waste.

They must be collected separately and

disposed off according to local regulations.

3. Environment et

recyclage

Collecte et recyclage des produits en fin de vie

Les appareils munis de ce symbole ne doivent

pas être mis avec les ordures mé-

nagères, mais doivent être collectés

séparément et recyclés. La collecte et le

recyclage des produits en fin de vie doivent être

effectués selon les dispositions et les décrets

locaux.

3. Milieu en recycling

Recycling van oude toestellen

Toestellen met dit kenmerk horen niet

thuis in de vuilnisbak en zijn apart in

te zamelen en te recyclen.

De recycling van oude toestellen moet steeds

vakkundig en volgens de ter plaatse geldende

voorschriften en wetgeving plaats vinden.

3. Środowisko naturalne i

recykling

Przetwarzanie zużytych urządzeń.

Urządzenia oznakowane tym

znakiem nie mogą być wyrzucane

do pojemników na śmieci, należy je

zbierać i utylizować osobno.

Przetwarzanie zużytych urządzeń musi

być dokonana zgodnie z obowiązującymi

przepisami lokalnymi.

3. Ekologie a recyklace

Zpracování odpadů ze starých přístrojů

Přístroje s tímto označením nepatří

do popelnice a je nutno je odděleně

sbírat a likvidovat.

Zpracování odpadů ze starých přístrojů má

odborný a věcný základ v místně platných

předpisech a zákonech.

3. Környezet és

újrahasznosítás

Régi készülékek ártalmatlanítása

Ezzel a jelzéssel ellátott készülékeket

ne tegye a háztartási hulladékok közé,

külön kell gyűjteni és ártalmatlanítani !

A régi készülékek ártalmatlanításánál a hely-

ileg érvényes előírásokat és törvényeket kell

szakszerűen alkalmazni.

English

Nederlands

Česky

Français

Polska

Magyar

3. Medio ambiente y

reciclaje

Eliminación de aparatos viejos

No tirar los aparatos que lleven esta

identificación junto con la basura no

clasificada. Se deben recoger y elimi-

nar de forma especial.

La eliminación de aparatos viejos se debe

realizar de forma adecuada y competente, de

acuerdo con las normas y leyes locales vigentes.

3. Окружающая

среда и вторсырьё

Утилизация устаревших приборов

Приборы с этой характеристикой

не относятся к утилизации

обычных отходов, их следует

собирать и утилизировать отдельно.

Утилизация устаревших

приборов должна производиться

квалифицированно, а также согласно

местным предписаниям и законам

Español

Русский

3. Ambiente e

reciclagem

Eliminação ao fim da vida útil dos aparelhos

Não lançar os aparelhos que incorpore

esta identificação juntamente com lixo

não classificado. Devem-se recolher e

eliminar de forma especial.

A eliminação de aparelhos velhos deve-se

realizar apropriada e correctamente de acordo

com as normas e legislação locais vigentes.

Português

3. РесйвÜллпí кбй

бíбкýклщуз

Уíищожаваíе íа остарели уреди.

Уреди, които притежават

горепосочения надпис не бива

да се изхвърлят в контейнерите

за отпадъци, а трябва да се събират и

унищожават разделно.

Унищожаване на подобни бракувани

уреди трябва да се извършва

компетентно и в съответствие с

местните разпоредби и закони.

Български

3. Umwelt und

Recycling

Entsorgung von Altgeräten

Geräte mit dieser Kennzeichnung

gehören nicht in die Restmülltonne

und sind getrennt zu sammeln und zu

entsorgen.

Die Entsorgung von Altgeräten hat fach- und

sachgerecht nach den örtlich geltenden Vor-

schriften und Gesetzen zu erfolgen.

Deutsch

31

Ma

gy

ar

1.

Инструкция по эксплуатации

 для пользователя и специалиста

1.1  Описание прибора

•  открытый (безнапорный) накопи

-

тельный водонагреватель постоянно

поддерживает содержащийся в нем

объем воды с предварительно задан

-

ной температурой.

•  Функция «thermostop» (термическое

разделение) предотвращает нагрев

темперирующей арматуры в режиме

ожидания.

•  Функция «antitropf» (антикапельная)

предотвращает выступление из арма

-

туры воды, которая расширяется при

нагревании.

»  при нагреве из воды могут выхо

-

дить пузыри воздуха. в зависимос

-

ти от качества воды, их может быть

меньше или больше. при установке

регулятора на показатели больше

75 с может сначала вытекать вода

более высоких температур.

»  согласно наклонной конструкции

арматуры, после ее закрытия нор

-

мально небольшое подтекание

воды. речь идет о стекании остат

-

ков воды из слива артматуры.

•  разрешается установка только ар

-

матуры для открытых (безнапорных)

накопительных водонагревателей. мы

рекомендуем арматуру Stiebel Eltron:

№ артикула см.

«1.7 Специальные

принадлежности»

.

1.2 Коротко о самом важном

•  настройка желаемой температуры

горячей воды на выходе произво

-

дится с помощью кнопки выбора

температуры (

1

).

•  прибор нагревает воду, если горит

индикация (

2

).

2

1

C26_07_31_0037

85

°C

35

55

65 Eco

antitropf com

fort

1.3  Управление

Положение выбора температуры

°C

  =  холод. при этой настройке от мо

-

роза защищен водонагреватель,

но не арматура и водопровод.

Eco

 =  рекомендуемое положение для

экономии электроэнергии (около

60 °C), малое образование извест

-

кового налета.

85

  =  макс. настраиваемая температура.

указание:

по желанию специалист может произ

-

вести на приборе ограничение темпера

-

туры (см.

«2.8 Первый ввод в эксплу

-

атацию»

) таким образом, чтобы темпе

-

ратура настраивалась бесступенчато до

значения ограничения.

время нагрева:

если был отобран весь объем водона

-

гревателя, то время нагрева протекает в

соответствии со следующей диаграммой.

  35 °C

55 °C  E  65 °C

85 °C

[min]

  15

  10

5

0

2 kW

пример:

положение выбора температуры

65_°C

время нагрева

около

9,5 мин.

объем смешиваемой воды:

с помощью температуры предваритель

-

но выберите объем смешанной воды

температурой, например,

_40_°C

.

[ l ]

15

10

5

0

  40 °C

55 °C  E  65 °C

85 °C

пример:

положение выбора температуры  65 °C

подвод холодной воды

15 °C

объем смешанной воды

около

10 л

.

1.4  Важные указания

• накопительный водонагрева

-

тель нельзя подвергать никакому

давлению. никогда не закрывайте

выходное отверстие арматуры и не

используйте душевой разбрызгиватель

или шланг с регулятором струи.

• при настройке температуры более

45 °C может сразу же поступать вода

более высокой температуры!

• не допускайте к прибору детей и лиц

с ограниченными возможностями (фи

-

зическими / умственными) без надзора

за ними лица, ответственного за их

безопасность, либо проинструктируйте

их, как пользоваться прибором!

• следует убедиться, что играющие

дети не произведут на приборе измене

-

ния температуры (на высокую темпера

-

туру) –

опасность ожога!

• если этого избежать невозможно, мы

рекомендуем настраиваемое специа

-

листом ограничение температуры.

накипь может засорить слив и создать

таким образом давление в приборе.

признаками образования накипи являют

-

ся шумы кипения

и уменьшение количес

-

тва подаваемой воды. в таком случае

пригласите специалиста для удаления

накипи из прибора и арматуры.

снятие кнопки с регулятора температу

-

ры допускается только специалисту!

следует учитывать всю информацию,

содержащуюся в данной инструкции

по монтажу и эксплуатации. мы даем

важные указания по безопасности, уп

-

равлению и техническому обслуживанию

прибора.

1.5  Уход и техническое об

-

служивание

для ухода за корпусом достаточно

увлажненной ткани. не применяйте аб

-

разивные чистящие средства и раство

-

рители!

работы по техническому уходу

разрешается выполнять только

специалисту.

1.6  Что делать, если …?

…. не поступает горячая вода:

проверить настройку кнопки выбора

температуры, штекер или предохрани

-

тель.

…. в нагревателе слышны шумы заки

-

пающей воды:

пригласить специалиста для удаления

накипи из прибора и арматуры.

… см. также «3. Устранение неисправ

-

ностей пользователем и специалис

-

том».

если для устранения возникшей пробле

-

мы вы привлекаете специалиста, сооб

-

щите ему для лучшей и быстрой помощи

следующие данные с типовой таблички

прибора (

9

):

Typ:

SNU 5 SL

Nr.: ...... - .... - ......

..............

C26_02_06_0010

1.7  Специальные прина

-

длежности

номера артикулов принадлежностей

Stiebel Eltron:

•  темперирующая арматура с двумя

ручками

  –  для умывальника:

_ WST-W

  07 44 27

WST

22 24 30

WSM

22 24 31

  –  для мойки:

_ WST-K

  07 44 28

_ WUT

22 24 32

WUM

22 24 33

•  арматура для смесителя с одной

ручкой

  –  для раковины:

_ MEW

22 24 39

  –  для мойки:

_ MES

22 24 40

_ MESB

  22 24 41

_ MESL

  22 24 42

•  Фильтр для подвода холодной воды

_

№ артикула 27 00 45

•  Электрический кабель

_

№ артикула  02 06 71

Русский

32

2.

Инструкция по монтажу

 для специалиста

установка и электрическое подключе

-

ние должен осуществлять специалист

при соблюдении данной инструкции по

монтажу.

2.1  Конструкция прибора

A

1_

кнопка выбора температуры

2_

сигнальная лампа

3_

подвод холодной воды (синий)

3а

 Фильтр в подводе холодной воды

(встроенный)

4

  подвод горячей воды (красный)

5_

электрическая проводка

6_

подвесная планка

7_

защитная трубка для защитного ог

-

раничителя температуры с функцией

сброса на заводские настройки

8_

защитная трубка для регулятора

температуры

9_

типовая табличка прибора

2.2  Описание прибора

открытый (безнапорный) накопитель

-

ный водонагреватель для монтажа под

раковиной, для снабжения водозабор

-

ной точки, для нагрева холодной воды в

соответствии с требованиями EN 806.

разрешается установка только ар

-

матуры для открытых (безнапорных)

накопительных водонагревателей. мы

рекомендуем арматуру Stiebel Eltron:

№ заказа см.

«1.7 Специальные при

-

надлежности»

.

2.3  Технические характерис

-

тики

актуальные данные на типовой таблич

-

ке прибора.

Тип

SNU_5_SL

SNU_5_SLi

номинальный объем

5 л.

тип

открытый

вес

3,2 кг

Функция «antitropf»

имеется

Функция «thermostop»

имеется

мощность нагрева

см. типовую

табличку

прибора

напряжение

230 в

макс. проток

5 л/мин.

класс защиты по EN 60529 IP 24 D

соединительный провод со

штекером

около 650

мм.

диапазон настройки

температуры

(бесступенчатая настройка)

около 35 °C

– 85 °C

таблица 1

2.4  Предписания и опреде

-

ления

•  безупречная и безопасная работа

прибора обеспечивается только при

использовании оригинальных, предна

-

значенных именно для данного прибо

-

ра, принадлежностей и запчастей.

•  соблюдайте предписания местного

энергоснабжающего и ответственного

водоснабжающего предприятия.

•  выходное отверстие (сток) арматуры

имеет функцию аэрации. не перекры

-

вайте выпускной патрубок и поворот

-

ный рычаг арматуры.

Не используйте

разбрызгиватель для душа или

шланг с регулировкой напора.

•  для подключения прибора требуется

розетка с защищенным контактом,

после установки прибора следует

обеспечить к ней свободный доступ.

если прибор должен быть фиксиро

-

вано подключен к сети переменного

тока (розетка для подключения прибо

-

ра), то он должен иметь возможность

отключаться от электросети по всем

фазам через предохранители с изоля

-

ционным раствором не менее 3 мм.

  установка с прямой (фиксировано

проложенной) электропроводкой не

допускается.

2.5  Важные указания

если прибор будет подвергнут

давлению воды, то бак может по

-

терять герметичность и стать причиной

ущерба, причиненного вытекшей водой.

Из-за случайной перемены подводов

воды на приборе накопительный во

-

донагреватель становится неработос

-

пособным, и таким образом функция

«thermostop» больше не обеспечивается.

2.6  Место монтажа

B

прибор монтируется в незамерзающем

помещении, в вертикальном положении,

подводами для воды вверх.

2.7  Монтаж прибора

C

•  смотировать подвесную планку, оп

-

ределить ее положение с помощью

монтажного шаблона на стр. 18 и 19.

выбрать.

с помощью прилагаемого определить

отверстия для крепления монтажной

планки. выбрать  крепежный матери

-

ал в соответствии с крепостью стены.

остатки соединительной проводки

можно сложить в имеющееся место

для хранения проводов.

•  подвесить прибор.

•  смонтировать подводы воды, настро

-

ить проток (макс. 5 л/мин.). цветовое

обозначение соединительных труб

арматуры и нагревателя должны соот

-

ветствовать друг другу:

справа синий = подвод холодной

воды (

3

)

слева красный = подвод горячей воды (

4

).

2.8  Первый ввод в эскплуа

-

тацию

(должен производиться только специа

-

листом!)

I.

  открыть вентиль горячей воды на

арматуре или установить смеси

-

тель с одной ручкой в положение

«warm», пока вода не начнет посту

-

пать без пузырьков воздуха.

  I

I.

  вставить сетевой штекер и выбрать

температуру.

опасность сухого хода! при

перепутывании последователь

-

ности срабатывает защитный ограни

-

читель температуры. в этом случае

следует залить воду и кратковременно

отключить прибор от сети для сброса

защиты от сухого хода.

III.

  ограничение выбора температуры

G

:

 только при желаемом ограничении

выбора температуры с помощью

ограничительного кольца настраи

-

вается макс. температура. для это

-

го необходимо снять кнопку регу

-

лятора и ограничительное кольцо.

ограничительное  кольцо вмонти

-

ровать в желаемую макс. настройку

и установить кнопку регулятора.

_ IV.

  снять защитную фольгу с панели

управления.

указание:

при первом процессе нагрева вода, рас

-

ширяющаяся при нагревании, может ка

-

пать из выходного отверстия арматуры.

передача прибора:

объяснить пользователю функциони

-

рование прибора и ознакомить с его

использованием. указать на возможные

опасности (ожог). передать данную инс

-

трукцию по эксплуатации.

2.9  Указания по сервисному

обслуживанию

при проведении всех работ при

-

бор отключать от электросети и

снимать со стены.

•

Открыть прибор

_

H

а

  снять кнопку регулятора температуры

и кольцо ограничителя температуры.

выкрутить винты.

b

  Фиксирующие болты опустить.

с

  крышку корпуса откинуть назад и

снять.

•  Замена электрической соедини

-

тельной проводки:

при замене соединительной проводки

ее следует менять на запасную часть

№ 02 06 71 (5, номер заказа см.

«1.7_

Специальные принадлежности»

), либо

альтернативно проводкой H05VV-F3x1,0.

соединительную проводку проложить в

направляющу

H

!

Схема подключения

E

•

Размещение датчика регулятора

температуры в защитной трубке:

при замене или демонтаже регулятора

температуры необходимо ввести датчик

регулятора температуры на 185 мм в за

-

щитную трубку

F

и зафиксировать под

заземляющим штекером.

•  Слив воды из прибора:

удалять воду из прибора следует через

соединительный патрубок. повернуть

нагреватель и кратковременно встрях

-

нуть, пока не начнет вытекать вода.

33

3.

Усòðàíåíиå íåиспðàвíосòåй

 äля пользовàòåля и спåöиàлисòà

Неисправность

Причина

Устранение

не поступает горячая вода,

несмотря на полностью откры

-

тый кран горячей воды

нет напряжения

пользователь/специалист: проверить предохранители в домашней

проводке.

засорение струйного дожде

-

вателя

пользователь/специалист: очистить либо заменить на новый струй

-

ный дождеватель

засорение фильтра

специалист:

фильтр

_

H

(

3а

) в подводе  холодной во

-

ды очистить либо заменить на новый.

сработал защитный ограничи

-

тель температуры

специалист:

устранить причину неисправности (за

-

менить регулятор температуры). указа

-

ние: STB автоматически сбрасывается

на заводские настройки, если прибор

был включен не под напряжением.

Шум закипающей воды в на

-

гревателе.

в водонагревателе образова

-

лась накипь.

специалист:

очистить прибор от накипи.

после закрывания продолжа

-

ет капать вода из арматуры

остатки воды не удерживают

-

ся в сливе арматуры

специалист:

заменить струйный дождеватель в сли

-

ве арматуры, заменить сливной патру

-

бок арматуры или заменить арматуру.

при нагревании из арматуры

капает вода.

Частый забор воды маленьки

-

ми порциями (< 0,4 л/мин.)

пользователь:

изменить режим забора воды

(> 0,4 л/мин.)

неподходящая арматура, на

-

пример, смеситель WAT.

специалист:

заменить арматуру (см. пункт 1.7. спе

-

циальные принадлежности).

неисправна функция

«antitropf»

специалист:

заменить резервуар

таблица

2

5.

Гарантия

Условия и порядок гарантийного об-

служивания определяются отдельно

для каждой страны. За информацией о

гарантии и гарантийном обслуживании

обратитесь пожалуйста в представи-

тельство Stiebel Eltron в Вашей стране.

OSKO Сàíкò-Пåòåðбуðг:

196084 г. Санкт-Петербург,

Московский пр., д. 79

Тел./факс +7 (812) 316-70-20

e-mail:  spb-shop@osko.ru

http:// www.osko.ru

OSKO Москвà:

112250 г. Москва,

ул. Красноказарменная, д.19

Тел./факс +7 (095) 411-91-60

e-mail: mos-shop@osko.ru

http:// www.osko.ru

4.

Окружающая среда и вторсырьё

3. Environment and

recycling

Recycling of obselete appliances

Appliances with this label must not be

disposed off with the general waste.

They must be collected separately and

disposed off according to local regulations.

3. Environment et

recyclage

Collecte et recyclage des produits en fin de vie

Les appareils munis de ce symbole ne doivent

pas être mis avec les ordures mé-

nagères, mais doivent être collectés

séparément et recyclés. La collecte et le

recyclage des produits en fin de vie doivent être

effectués selon les dispositions et les décrets

locaux.

3. Milieu en recycling

Recycling van oude toestellen

Toestellen met dit kenmerk horen niet

thuis in de vuilnisbak en zijn apart in

te zamelen en te recyclen.

De recycling van oude toestellen moet steeds

vakkundig en volgens de ter plaatse geldende

voorschriften en wetgeving plaats vinden.

3. Środowisko naturalne i

recykling

Przetwarzanie zużytych urządzeń.

Urządzenia oznakowane tym

znakiem nie mogą być wyrzucane

do pojemników na śmieci, należy je

zbierać i utylizować osobno.

Przetwarzanie zużytych urządzeń musi

być dokonana zgodnie z obowiązującymi

przepisami lokalnymi.

3. Ekologie a recyklace

Zpracování odpadů ze starých přístrojů

Přístroje s tímto označením nepatří

do popelnice a je nutno je odděleně

sbírat a likvidovat.

Zpracování odpadů ze starých přístrojů má

odborný a věcný základ v místně platných

předpisech a zákonech.

3. Környezet és

újrahasznosítás

Régi készülékek ártalmatlanítása

Ezzel a jelzéssel ellátott készülékeket

ne tegye a háztartási hulladékok közé,

külön kell gyűjteni és ártalmatlanítani !

A régi készülékek ártalmatlanításánál a hely-

ileg érvényes előírásokat és törvényeket kell

szakszerűen alkalmazni.

English

Nederlands

Česky

Français

Polska

Magyar

3. Medio ambiente y

reciclaje

Eliminación de aparatos viejos

No tirar los aparatos que lleven esta

identificación junto con la basura no

clasificada. Se deben recoger y elimi-

nar de forma especial.

La eliminación de aparatos viejos se debe

realizar de forma adecuada y competente, de

acuerdo con las normas y leyes locales vigentes.

3. Окружающая

среда и вторсырьё

Утилизация устаревших приборов

Приборы с этой характеристикой

не относятся к утилизации

обычных отходов, их следует

собирать и утилизировать отдельно.

Утилизация устаревших

приборов должна производиться

квалифицированно, а также согласно

местным предписаниям и законам

Español

Русский

3. Ambiente e

reciclagem

Eliminação ao fim da vida útil dos aparelhos

Não lançar os aparelhos que incorpore

esta identificação juntamente com lixo

não classificado. Devem-se recolher e

eliminar de forma especial.

A eliminação de aparelhos velhos deve-se

realizar apropriada e correctamente de acordo

com as normas e legislação locais vigentes.

Português

3. РесйвÜллпí кбй

бíбкýклщуз

Уíищожаваíе íа остарели уреди.

Уреди, които притежават

горепосочения надпис не бива

да се изхвърлят в контейнерите

за отпадъци, а трябва да се събират и

унищожават разделно.

Унищожаване на подобни бракувани

уреди трябва да се извършва

компетентно и в съответствие с

местните разпоредби и закони.

Български

3. Umwelt und

Recycling

Entsorgung von Altgeräten

Geräte mit dieser Kennzeichnung

gehören nicht in die Restmülltonne

und sind getrennt zu sammeln und zu

entsorgen.

Die Entsorgung von Altgeräten hat fach- und

sachgerecht nach den örtlich geltenden Vor-

schriften und Gesetzen zu erfolgen.

Deutsch

Монтаж прибора, первый ввод в

эксплуатацию и обслуживание

могут проводиться только компетен-

тным специалистом в соответствии с

данной инструкцией.

Не принимаются претензии по неис-

правностям, возникшим вследствие

неправильной установки и эксплуата-

ции прибора.

Русский

•  Удаление накипи:

демонтировать нагревательный фланец,

удалить грубую накипь путем осторож

-

ного похлопывания, нагревательные

элементы до фланцевой пластины пог

-

рузить в средство для удаления накипи.

•  Очистка фильтра:

открутить подвод холодной воды (

3

).

Фильтр

H

(

3а

) вытащить с помощью

клещей и удалить накипь либо заменить

фильтр (номер заказа см.

«1.7 Специ

-

альные принадлежности»

).

•  Проверка защитного провода по

BGV А3:

отключить сетевой штекер и снять кноп

-

ку регулятора температуры. проверку

следует произвести на крепежном болте

регулятора температуры и на контакте

защитного провода соединительной про

-

водки.

34

Belgium

STIEBEL ELTRON Sprl / Pvba

Rue Mitoyenne 897 | B-4840 Welkenraedt

Tel. 0 87-88 14 65 | Fax 0 87-88 15 97

Email info@stiebel-eltron.be

www.stiebel-eltron.be

CCzech Republik

STIEBEL ELTRON spol. s r.o.

K Háju

o

m 946 | CZ-15500 Praha 5-Stodůlky

Tel. 2-511 16111 | Fax 2-355 12122

Email info@stiebel-eltron.cz

www.stiebel-eltron.cz

Denmark

Exclusive Distributor.

PETTINAROLI A/S

Madal Allé 21 | DK-5500 Diddelfart

Tel. 63 41 66 66 | Fax 63 41 66 60

Email info@pettinaroli.dk

www.pettinaroli.dk

France

STIEBEL ELTRON S.A.S.

7-9, rue des Selliers

B.P. 85107 | F-57073 Metz-Cédex 3

Tel. 03 87 74 38 88 | Fax 03 87 74 68 26

Email info@stiebel-eltron.fr

www.stiebel-eltron.fr

Great Britain

Exclusive Distributor.

Applied Energy Products Ltd.

Morley Way | GB-Peterborough PE2 9JJ

Tel. 087 09-00 04 20 | Fax 017 33-31 96 10

Email sales@applied-energy.com

www.applied-energy.com

Hungary

STIEBEL ELTRON Kft.

Pacsirtamezo´´ u. 41 | H-1036 Budapest

Tel. 012 50-6055 | Fax 013 68-8097

Email info@stiebel-eltron.hu

www.stiebel-eltron.hu

Netherlands

STIEBEL ELTRON Nederland B.V.

Daviottenweg 36

Postbus 2020

NL-5202  CA‘s-Hertogenbosch

Tel. 073-6 23 00 00 | Fax 073-6 23 11 41

Email stiebel@stiebel-eltron.nl

www.stiebel-eltron.nl

Austria

STIEBEL ELTRON Ges.m.b.H.

Eferdinger Str. 73 | A-4600 Wels

Tel. 072 42-47367-0 | Fax 07242-47367-42

Email info@stiebel-eltron.at

www.stiebel-eltron.at

Poland

STIEBEL ELTRON sp.z. o.o

ul. Instalatorów 9 | PL-02-237 Warszawa

Tel. 022-8 46 48 20 | Fax 022-8 46 67 03

Email stiebel@stiebel-eltron.com.pl

www.stiebel-eltron.com.pl

Sweden

STIEBEL ELTRON AB

Friggagatan 5 | SE-641 37 Katrineholm

Tel. 0150-48 7900 | Fax 0150-48 7901

Email info@stiebel-eltron.se

www.stiebel-eltron.se

Switzerland

STIEBEL ELTRON AG

Netzibodenstr. 23  c | CH-4133 Pratteln

Tel. 061-8 16 93 33 | Fax 061-8 16 93 44

Email info@stiebel-eltron.ch

www.stiebel-eltron.com

Thailand

STIEBEL ELTRON Asia Ltd.

469 Moo 2, Tambol Klong-Jik

Ampur Bangpa-In | Ayutthaya 13160

Tel. 035-22 00 88 | Fax 035-22 11 88

Email stiebel@loxinfo.co.th

www.stiebeleltronasia.com

United States of America

STIEBEL ELTRON Inc.

17 West Street | West Hatfield MA 01088

Tel. 4 13-247-3380 | Fax 413-247-3369

Email info@stiebel-eltron-usa.com

www.stiebel-eltron-usa.com

Irrtum und technische Änderungen vorbehalten | Subject to errors and technical changes! | Sous réserve d‘erreurs et de modifi-

cations techniques! · Onder voorbehoud van vergissingen en technische wijzigingen! | Salvo error o modificación técnica! | Rätt

till misstag och tekniska ändringar förbehålls! | Excepto erro ou alteração técnica |

Zastrze¿one zmiany techniczne i ewentu

alne b³êdy

| Omyly a technické změny jsou vyhrazeny! | A muszaki változtatások és tévedések jogát fenntartjuk! |

Âîçìîæíîñòü

íåòî÷íîñòåé è òåõíè÷åñêèõ èçìåíåíèé íå èñêëþ÷àåòñÿ

8234

Deutschland

STIEBEL ELTRON GmbH & Co. KG

Dr.-Stiebel-Straße | D-37603 Holzminden

Tel. 0 55 31 702 0 | Fax 0 55 31 702 480

Email info@stiebel-eltron.de

www.stiebel-eltron.de

Verkauf

Tel. 0180 3 700705 | Fax 0180 3 702015 | info-center@stiebel-eltron.com

Kundendienst

Tel. 0180 3 702020 | Fax 0180 3 702025 | kundendienst@stiebel-eltron.com

Ersatzteilverkauf Tel. 0180 3 702030 | Fax 0180 3 702035 | ersatzteile@stiebel-eltron.com

Vertriebszentren Tel. 0180 3 702010 | Fax 0180 3 702004

CAP

 275985-80610-2-8243

 ·

W

i
