Aurinkoenergialla toimiva LED-kohdevalaisin SOL 80 PLUS

ASETUKSET JA KÄYTTÖÖNOTTO

Kun olet asentanut aurinkoenergialla toimivan valaisimesi, voit suorittaa laiteasetukset

muutaman, yksinkertaisen vaiheen kautta.

Tärkeää:

varmista, että valaisin on ennen sen päälle kytkemistä ladattu kohdassa

»Aurinkoenergialla toimivan valaisimen ensilataus« kuvatulla tavalla.

Pääyksikössä on katkaisin kahta säätömahdollisuutta varten. AUTO ja OFF.

AUTO: käyttö liikkeenilmaisimen kanssa.

OFF: sammuttaa liikkeenilmaisimen/LED-valaisimen toiminnan

Latausasento.

Liikkeenilmaisimen säätäminen

Aseta katkaisin peruslatauksen jälkeen kohtaan AUTO.

Suuntaa liikkeenilmaisin siihen suuntaan, jossa haluat laitteen havaitsevan liikkeen.

liikkeen. Säädä TIME-säädin liikkeenilmaisimen alapuolella minimi-kohtaan (-) ja LUX-

säädin kohtaan ”kirkas” (



). Testaa toimintasäde kulkemalla hitaasti valvottavan alueen

poikki. Jos valaisin ei kytkeydy päälle halutulla tavalla, liikkeenilmaisin on suunnattava

uudestaan.

Liikkeenilmaisimessa on kolme säädintä:

TIME / SENS / LUX

1. TIME = valaistuksen kesto: voit säätää ajan, jonka valaisin on toiminnassa liikkeen

havaitsemisen jälkeen aikavälille n. 10 sekuntia - 1 minuutti. Käännä TIME-säädintä

suuntaan (+) pidentääksesi valaistuksen kestoa ja suuntaan (-) vähentääksesi kestoa.

Huom: Säädetty aika alkaa liikeilmaisimen laukaisemisesta.

Jokaisen liikkeen havaitsemisen jälkeen tästä eteenpäin säädetty aika käynnistyy

jälleen alusta.

2. SENS = herkkyys: laitteen herkkyys riippuu ympäristön lämpötilasta. Mitä alhaisempi

lämpötila, sitä herkempi liikkeenilmaisin on.

Käytä SENS-säädintä asettaaksesi liikeanturin herkkyyden ja tasataksesi näin

ympäristön lämpötilan vaikutusta.

Anturi on herkimmillään, kun SENS-säädin käännetään kokonaan suuntaan (+).

3. LUX = reagointiherkkyys: LUX-säätimen avulla voidaan säätää, missä ympäristön

kirkkaudessa laite alkaa reagoida. Näin vältetään valaisimen kytkeytyminen päälle

päivänvalossa. Kohdassa (



) valaisin on kytkettynä päälle sekä päivällä että yöllä ja

kohdassa (

) ainoastaan yöllä. LUX-säätimellä voidaan säätää kirkkausaste, jossa

valaisin kytkeytyy päälle.

64

Aurinkoenergialla toimiva LED-kohdevalaisin SOL 80 PLUS

AKUN VAIHTAMINEN

Huom: akkua vaihdettaessa valaisinyksikön katkaisimen on oltava asennossa OFF ja

aurinkomoduulin pistokkeen irrotettuna pääyksiköstä.

Pura akku alustaltaan sen asennuksen ajaksi. Vapauta tällöin valoyksikön takaosassa

olevat kotelon ruuvit. Irrota varovasti akun liitäntäkaapeli ja sen jälkeen akkupidike. Irro-

ta akku rungosta ja aseta sen jälkeen uusi akku paikoilleen. Kokoa laite jälleen

päinvastaisessa järjestyksessä.

Huom: huomioi akkua liittäessäsi ehdottomasti oikeat navat.

Jos akku on väärin päin, laite saattaa vaurioitua.

YLEISIÄ TURVAOHJEITA

1. Älä käytä mitään muuta aurinkomoduulia kuin toimitukseen kuuluvaa moduulia.

Toisen aurinkomoduulin käyttö saattaa johtaa loukkaantumisiin tai valaisimen

vaurioitumiseen ja takuun raukeamiseen.

2. Aseta johto niin, että se on kunnolla kiinni eikä voi aiheuttaa mitään vaaratilanteita

(esim. kompastumisvaara). Älä käytä aurinkoenergialla toimivaa valaisinta, jos johto on

vaurioitunut tai viallinen.

PUHDISTUS

Pidä liikkeenilmaisin puhtaana pyyhkimällä se silloin tällöin kostealla liinalla.

Älä käytä laitteen puhdistamiseen kemikaaleja äläkä hankaavia aineita. Varmista, ettei

aurinkomoduulissa koskaan ole likaa eikä muita kertymiä. Epäpuhdas aurinkokenno ei

pysty lataamaan akkua täydellisesti. Tämä saattaa johtaa akun ennenaikaiseen

vanhenemiseen ja laitteen epäluotettavaan

toimintaan.

VARASTOINTI

Seuraa näitä ohjeita akun vioittumisen ehkäisemiseksi, jos haluat säilyttää valaisinta yli

kaksi tai kolme päivää sisätiloissa:

1. Aseta säädin OFF-asentoon.

2. Varastoi valaisin ja aurinkomoduuli paikkaan, jossa on päivittäin auringonvaloa tai

huoneenvaloa. Akku tarvitsee valoa, jotta se pysyy latautuneena varastoinnin aikana.

3. Varastoinnin aikana yksikkö on ladattava kokonaan neljän kuukauden välein.

Jotta voidaan saavuttaa täydellinen teho, laitetta ei pitäisi varastoida pitkäksi aikaa.

HUOMIOI SEURAAVAKSI ESITELLYT ONGELMANRATKAISUMALLIT:

1.

Ongelma: valaisin ei kytkeydy päälle valvonta-alueella tapahtuvasta liikkeestä huolimatta.

Mahdollisia syitä: varmista, että:

- katkaisin on asennossa AUTO

- LUX-säädin ei ole liian kaukana suunnassa (

)

- liikkeenilmaisin on säädetty niin, että liikkeiden havaitseminen on mahdollista

- aurinkokenno on suunnattu niin, että se saa päivisin mahdollisimman paljon suoraa

auringonpaistetta

- akun lataustaso ei ole liian alhainen (lataa yli 3-4 aurinkopäivää katkaisimen ollessa

asennossa OFF)

2. Ongelma: valaisin kytkeytyy päälle päiväsaikaan.

Mahdollisia syitä: varmista, ettei LUX-säädintä ole säädetty liian pitkälle suuntaan (



)

3. Ongelma: valaisin vilkkuu nopeasti.

Mahdollisia syitä:

- heikko akku. Lataa aurinkoenergialla toimivaa valaisinta 3 – 4 aurinkopäivää

katkaisimen ollessa asennossa OFF

65

Aurinkoenergialla toimiva LED-kohdevalaisin SOL 80 PLUS

4

. Ongelma: lataustilan näyttö ei 16 tunnin verkkolatauksen jälkeenkään muutu vihreäksi.

Mahdollisia syitä:

- tarkista, että käyttämäsi verkkolaturi vastaa ylläkuvattuja teknisiä tietoja

- anna alan ammattilaisen tarkistaa akun jännite; akku saattaa olla vaurioitunut ja se

täytyy vaihtaa

Tekniset tiedot:

Akku: lyijygeeliakku, 6V, 4Ah

Aurinkomoduuli: 150x200mm, 10V/140+-10mA

Verkkolaturiliitäntä: 12V DC, väh. 400mA, tasavirtapistoke 5,5/2,1 (sisältä pos.)

LED-valojen määrä: 8 x 0,5 W

Valaisun kesto: säädettävissä välillä n. 10 sekuntia – 1 minuutti

Valvontakulma: 180º vaakasuorassa

Kantavuus: enint. 12 metriä

Reagointiherkkyys: säädettävissä päivänvalosta yövalaistukseen

Suojaluokka: IP44

Ympäristön lämpötila: -10°C – +40°C

HÄVITYS

Hävitä sähkölaitteet ympäristöä kunnioittaen! Sähkölaitteet eivät kuulu talousjätteen

joukkoon.

EU-direktiivin 2002/96/EY mukaan käytetyt sähkö- ja elektroniikkalaitteet on

hävitettävä erillisessä keräyspisteessä, jonka jälkeen ne uusiokäytetään ympäristöä

kunnioittaen. Lisätietoja vanhan laitteen hävittämisestä saat kuntasi viranomaisilta.

Paristojen ja akkujen vääränlaisesta hävityksestä johtuvia ympäristöhaittoja!

Paristot ja akut eivät kuulu talousjätteen joukkoon. Ne saattavat sisältää vaarallisia

kovametalleja, ja siksi ne on hävitettävä erityisessä jätepisteessä. Toimita sen vuoksi

käytetyt paristot kunnalliseen keräyspisteeseen.

66

67

Paigaldus- ja kasutusjuhend

Solaar LED-lamp SOL 80 PLUS

Suur tänu, et otsustasite selle toote osta.

Tutvuge tootega, enne kui võtate selle esmakordselt kasutusele. Lugege tähelepanelikult

läbi alljärgnev kasutusjuhend ning ohutusnõuded. Kasutage seadet ainult kirjeldatud viisil

ning ettenähtud kasutusvaldkondades.

Hoidke kasutusjuhend alles. Kui annate seadme kolmandale isikule üle, siis andke kaasa ka

kogu dokumentatsioon.

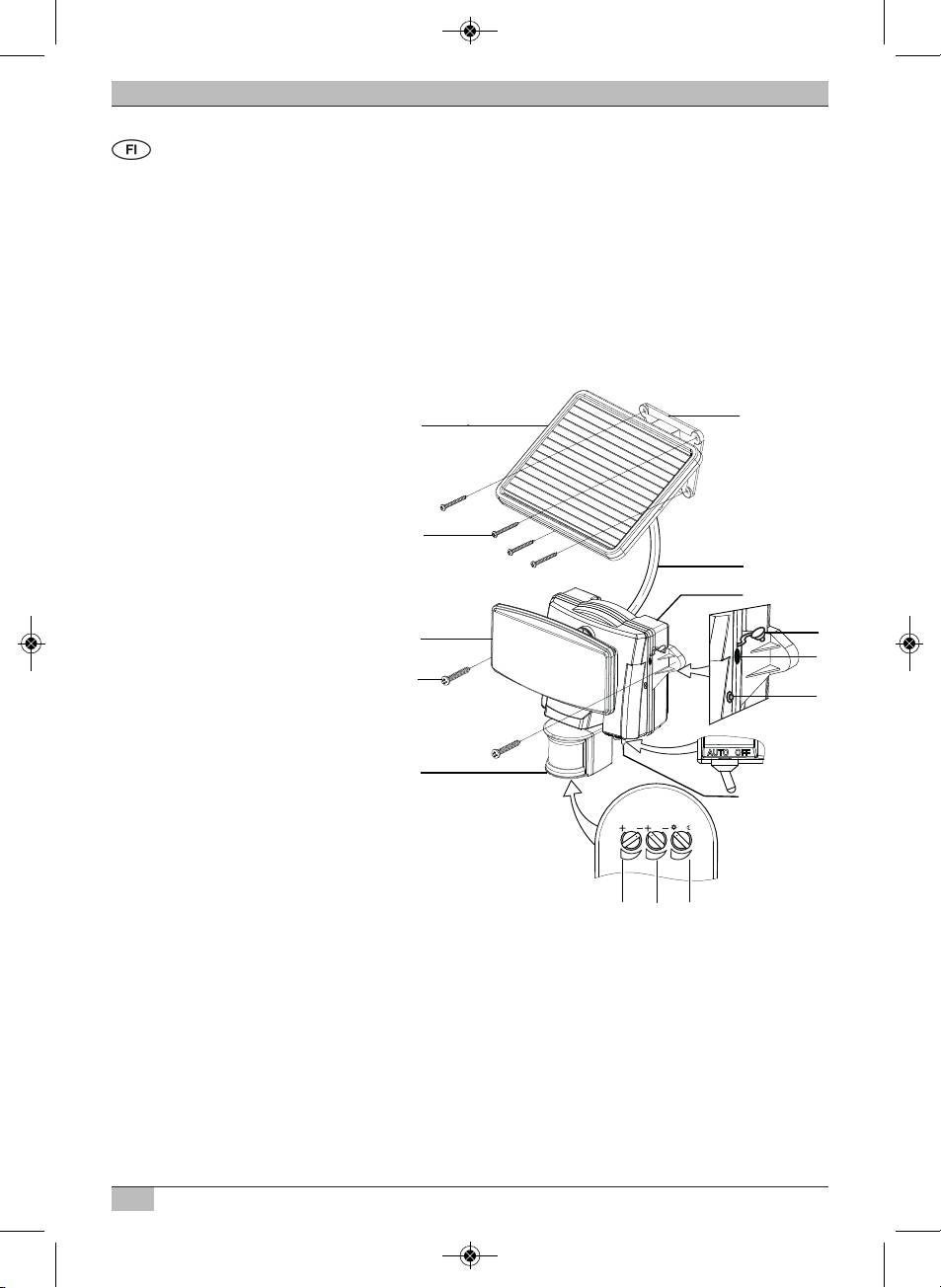

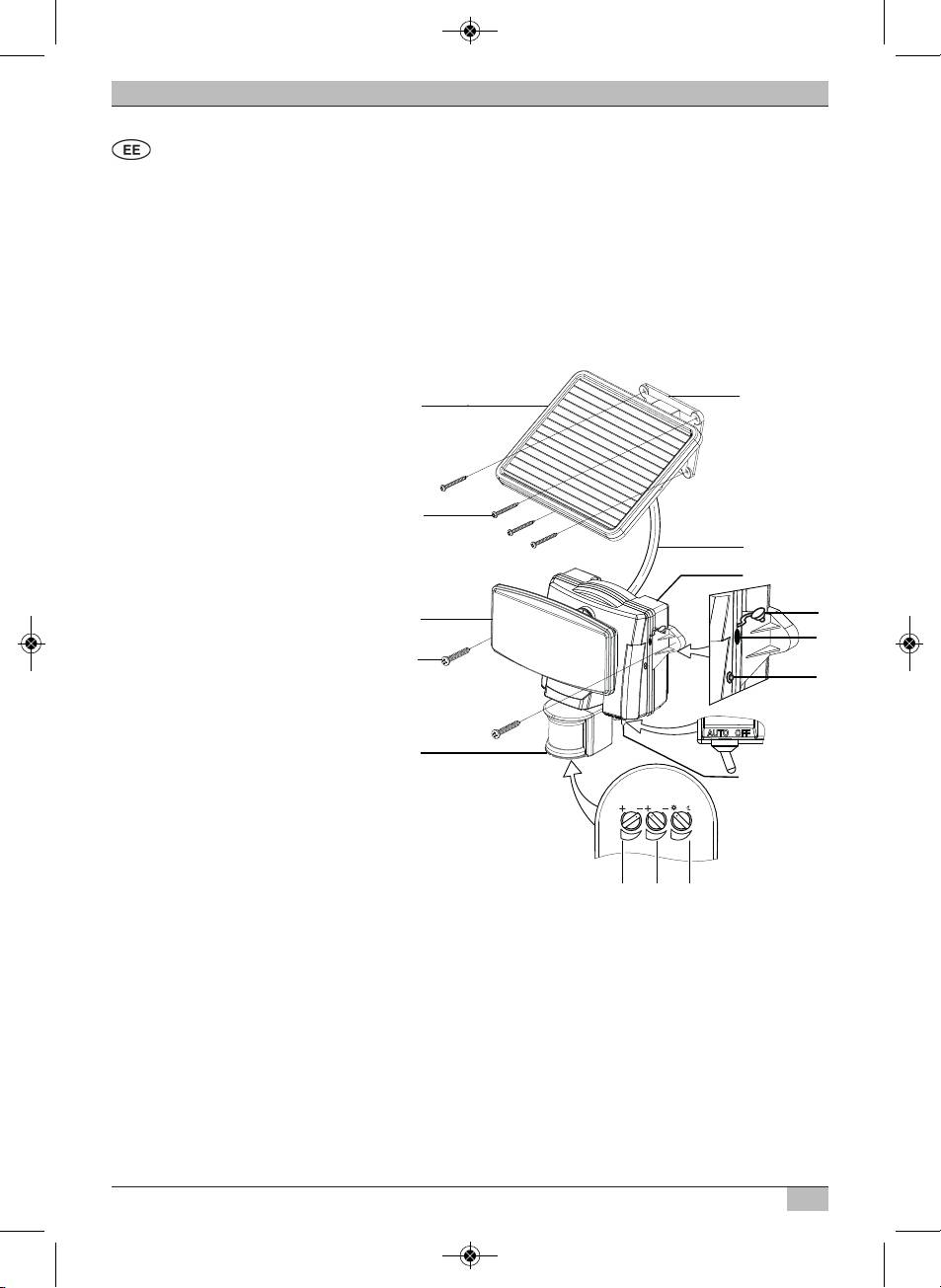

OSADE NIMEKIRI

1. Hoidik

2. Toitekaabel

3. Solaarmooduli montaažikruvid (4x)

4. Solaarmoodul

5. Põhimoodul

6. LED-üksus

7. Laadimispesa

8. Kaitsekork

9. Laadimisoleku näidik

(ainult toiteploki abil laadides)

10. Põhimooduli

montaažikruvid (2x)

11. Liikumissensor

12. AUTO- / OFF- (VÄLJA-) lüliti

13. Valgustusaja regulaator

14. Tundlikkuse regulaator

15. Reageerimistundlikkuse

regulaator

SOLAARLAMBI ESMAKORDNE LAADIMINE

Enne solaarlambi kasutuselevõttu tuleb seda laadida. Selleks on kaks võimalust:

Laadimine solaarmooduli abil:

Ühendage solaarmooduli kaabel põhimooduliga.

Põhimooduli AUTO / OFF-lüliti peab olema asendis OFF. Asetage solaarmoodul kohta, kus

see on võimalikult kaua otsese päikesekiirguse käes. Palun lähtuge sobivate

paigalduskohtade valikul järgmises lõigus toodud märkustest.

Olenevalt aastaajast, ilmast ja solaarmooduli asukohast võib laadimine kesta kuni 4 päeva,

enne kui lambi saab kasutusele võtta.

Solaar LED-lamp SOL 80 PLUS

L

aadimine toiteploki abil:

Laadida võib ka kaubanduses saadaoleva stabiliseeritud toiteploki abil, millel on järgmised

tehnilised näitajad: 12V DC, min. 400 mA, õõnespistik 5,5/2,1 (seest positiivne).

Põhimooduli AUTO / OFF-lüliti peab olema asendis OFF. Eemaldage laadimispesa

kaitsekork ja ühendage külge toiteplokk. Ühendage toiteplokk vooluvõrku. Laadimisoleku

näidik põleb punase tulega. Jätke toiteplokk ühendatuks, kuni laadimisoleku näidikus

süttib roheline tuli. Olenevalt aku seisundist võib selleks kuluda kuni 16 tundi. Eemaldage

maks. 16 tunni järel toiteplokk ja pange kaitsekork uuesti laadimispesale tagasi.

Tähtis! Ärge katkestage laadimise ajal vooluvarustust, sest vastasel korral võib juhtuda,

et aku ei lae täis.

SOBIVAD PAIGALDUSKOHAD SOLAARLAMBI JA SOLAARMOODULI JAOKS

Põhimoodul:

Põhimoodul koosneb lambist, liikumissensorist ja akust (pitseeritud plii-geelaku, 6 V,

4 Ah). Põhimoodulit paigaldades pidage meeles, et liikumissensori kontrollitav ala on

olenevalt paigalduskõrgusest maks. 180° maks. 12 m tegevusraadiuse juures.

Paigaldage seade nagu kujutatud joonisel A või B. Kasutage mõlemat juuresolevat kruvi

(nr 10 osade nimekirjas).

Tähelepanu: Joonisel B kujutatud paigaldusviisi puhul tuleb kindlasti jälgida, et valgusti-

moodulisse ei pääseks vett. Seetõttu veenduge, et paigaldamine toimuks varjualuses kohas.

Solaarmoodul:

Solaarmoodul on solaarlambi peamine vooluallikas. See muudab päikesevalguse

elektrivooluks ja laeb akut. Solaarmoodulit paigaldades pidage palun silmas, et

solaarelement vajab võimalikult OTSEST PÄIKESEVALGUST. Mida kauem on solaarelement

otsese päikesevalguse käes, seda kauem saab lamp põleda.

Solaarmoodul peaks olema võimaluse korral suunatud lõunasse, et olla otsese päikesekiirguse

käes. Vältige igasugust varju. Kesk-Euroopas soovitatakse kaldenurgaks u. 30° kuni 40°.

Solaarmooduli paigaldamiseks kindlale alusele kasutage nelja juuresolevat kruvi

(osade nimekiri nr 3).

68

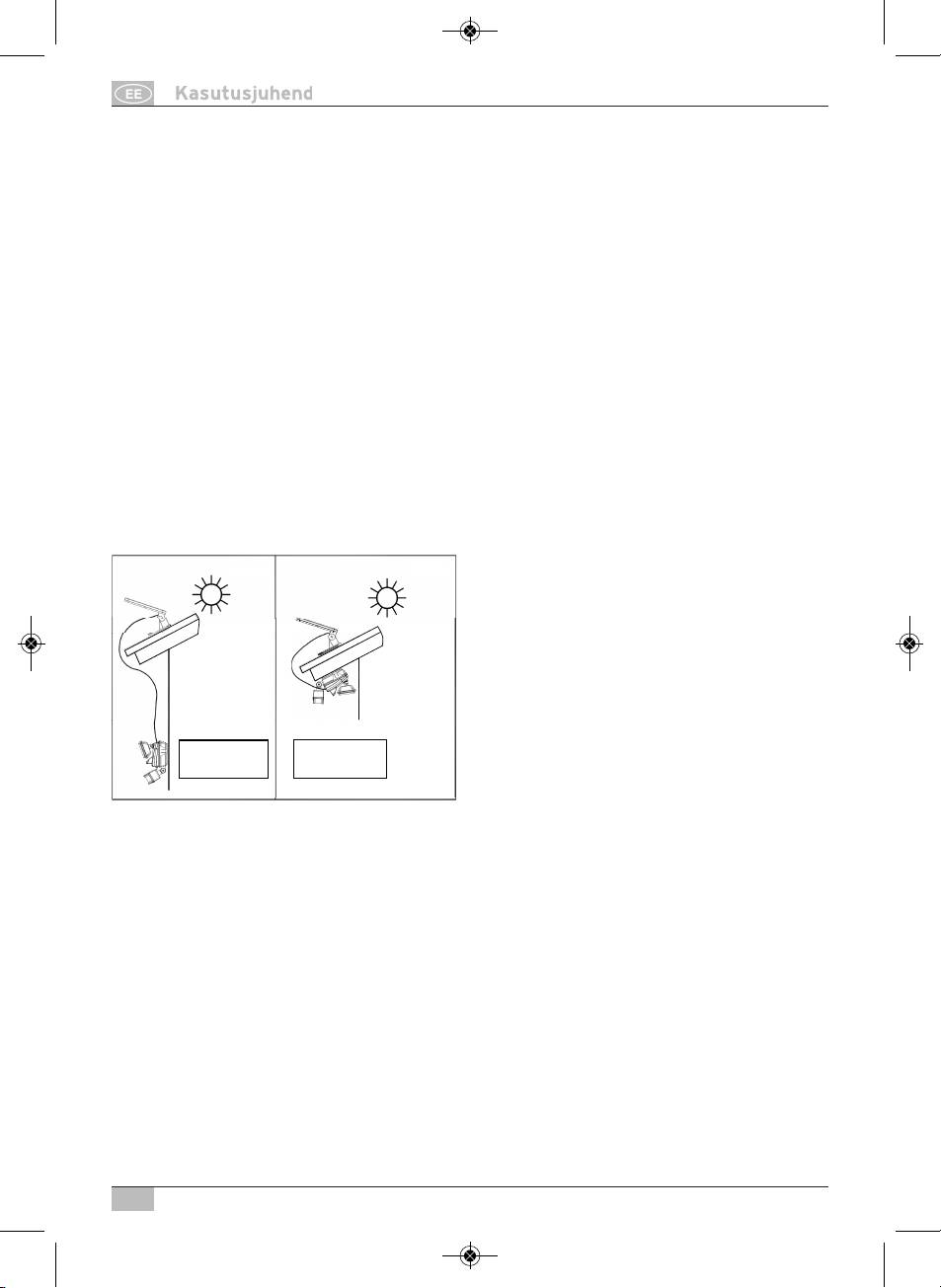

Löuna Löuna

Joonis A

Joonis B

Solaar LED-lamp SOL 80 PLUS

SEADISTAMINE JA KASUTUSELEVÕTT

Pärast solaarlambi edukat paigaldamist toimub selle seadistamine mõne lihtsa sammuga.

Tähtis:

Enne solaarlambi sisselülitamist veenduge, et seda laeti nagu kirjeldatud osas

„Solaarlambi esmakordne laadimine“.

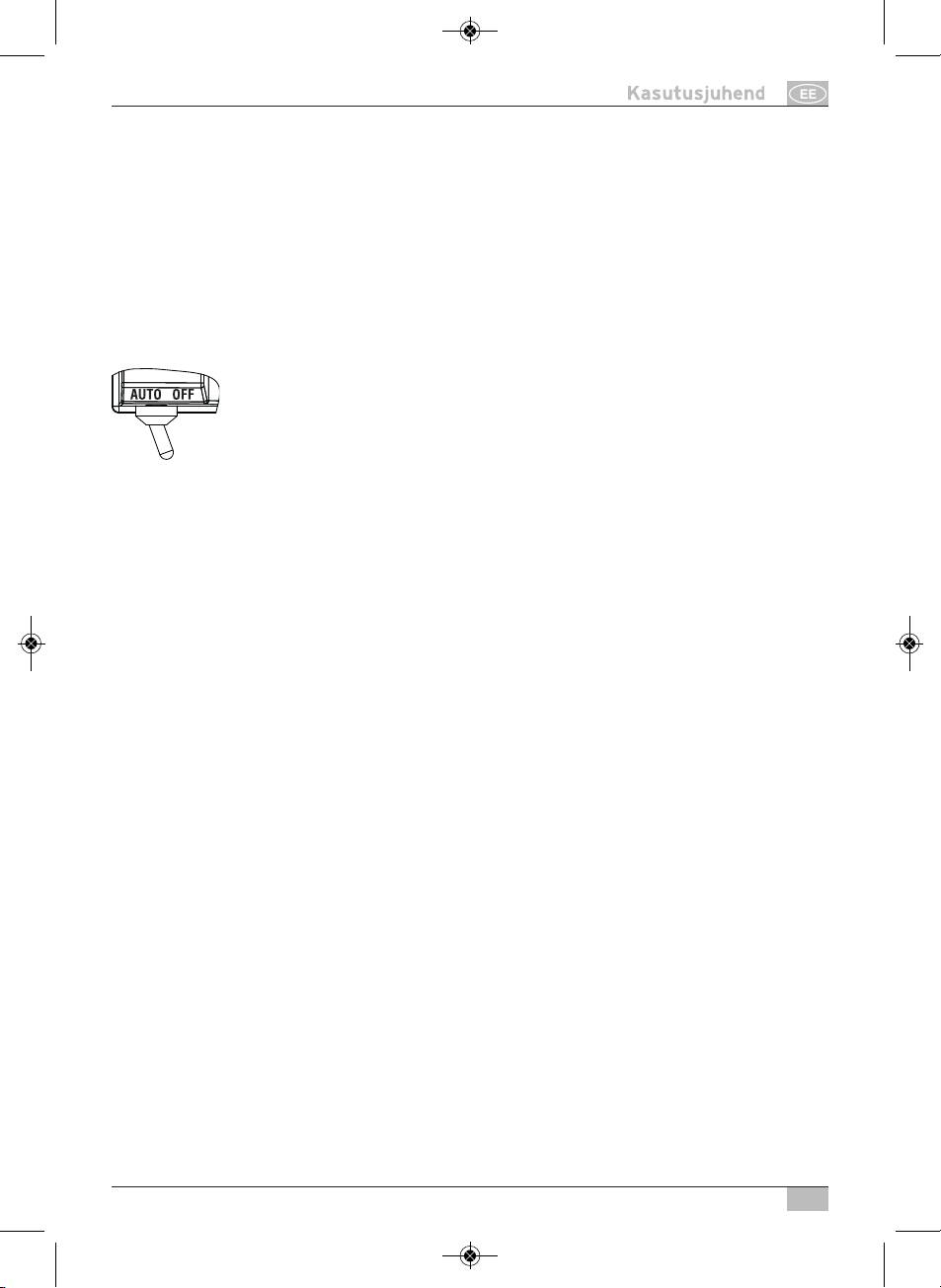

Peamoodulil asub lüliti, millel on kaks asendit: AUTO ja OFF (VÄLJA).

AUTO: Asend liikumissensori kasutamise korral.

OFF (VÄLJA): Lülitab liikumissensori / LED-lambi välja.

Laadimisasend

Liikumissensori seadistamine

Seadke lüliti pärast põhilaadimist asendisse AUTO.

Seadke liikumissensor suunda, kust soovite liikumise tuvastamist. Seadke liikumissensori

alaküljel olev TIME (AEG) seaderatas miinimumile (-) ja LUX-seaderatas asendisse »hele«

(



). Testige hõlmatavat ala, liikudes aeglaselt ümber kontrollitava ala.

Kui solaarlamp ei sütti soovitud viisil, tuleb liikumissensori suunatust vastavalt muuta.

Liikumissensoril on kolm seaderatast:

TIME / SENS / LUX

1. TIME = valgustuse kestus: Aega, mille vältel jääb lamp pärast liikumise tuvastamist

põlema, saab reguleerida vahemikus u. 10 sekundist kuni 1 minutini. Keerake TIME-

seaderatast suunas (+), et valgustusaega suurendada või suunas (-), et valgustusaega

vähendada.

Tähelepanu: Määratud aeg algab liikumissensori vallandumisega. Iga järgneva

liikumise tuvastamisega algab see aeg uuesti algusest.

2. SENS = tundlikkus: Seadme tundlikkus sõltub ümbritsevast temperatuurist.

Mida madalam temperatuur, seda suurem on liikumisnaudri tundlikkus. Kasutage

SENS-seaderatast liikumissensori tundlikkuse seadistamiseks ja muutunud ümbritseva

temperatuuri kompenseerimiseks. Kõige tundlikum on sensor, kui SENS-seaderatas on

keeratud lõpuni suunas (+).

3. LUX = reageerimise tundlikkus: LUX-sederattaga saab reguleerida ümbritsevat

heledust, mille puhul alustatakse tööd. Nii välditakse lambi süttimist päevavalgel.

Asendis (



) lülitub lamp sisse nii päeval kui öösel, asendis () ainult öösel. Soovitud

valgustustugevust, mille puhul moodul tööd alustab, võib reguleerida LUX-seadenu-

pust.

69

Solaar LED-lamp SOL 80 PLUS

AKU VAHETAMINE

Tähelepanu: Kui vahetate akut, peab valgustusmoodulil olev liuglüliti olema asendis OFF

ja solaarmooduli pistik põhimoodulist lahutatud.

Aku asendamiseks monteerige esmalt seade aluselt maha. Keerake välja

valgustusmooduli tagaküljel olevad korpuse kruvid. Vabastage ettevaatlikult aku

ühenduskaabel ja eemaldage aku hoidik. Eemaldage aku korpusest ja paigaldage uus aku.

Pange seade vastupidises järjekorras uuesti kokku.

Tähelepanu: Akut ühendades jälgige kindlasti õiget polaarsust. Vale polaarsus võib

seadme rikkuda.

ÜLDISED OHUTUSNÕUDED

1. Ärge kasutage muid solaarmooduleid kui juuresolev. Mõne teise solaarmooduli

kasutamine võib lampi vigastada või rikkuda ja sellega kaasneb garantii kustumine.

2. Paigaldage kaabel nii, et see oleks tugevasti kinni ning sellest ei lähtuks ohtu (nt komis-

tamisoht). Lõpetage solaarlambi kasutamine, kui kaabel on vigastatud või defektne.

PUHASTAMINE

Jälgige, et liikumissensoril ei oleks tolmu ega mustust, ja pühkige seda aeg-ajalt niiske

lapiga. Ärge kasutage seadme puhastamiseks kemikaale ega küürimisvahendeid.

Jälgige ühtlasi, et solaarmoodul oleks alati vaba mustusest ja prahist. Must solaarelement

ei suuda akut täis laadida. See võib põhjustada aku enneaegse vananemise ja seadme

ebarahuldava töö.

LADUSTAMINE

Kui soovite lampi rohkem kui kaks-kolm päeva majas hoida, toimige aku kahjustuste

vältimiseks järgmiselt:

1. Seadke lüliti OFF-asendisse.

2. Hoidke lampi ja solaarmoodulit kohas, kus need saaksid iga päev päikesevalgust või

ruumi valgust. Aku vajab valgust, et ladustamise ajal võiks toimuda laadimine.

3. Pikema ladustamise ajal tuleb moodul iga nelja kuu tagant täis laadida.

Et tagada maksimaalne sooritusvõime, vältige pikemaajalist ladustamist.

PROBLEEMIDE LAHENDAMISEKS TOIMIGE JÄRGMISELT:

1. Probleem: Lamp ei lülitu sisse, kui kontrollitavas alas toimub liikumine.

Võimalikud lahendused: Veenduge, et:

- Lüliti oleks asendis „AUTO“.

- LUX-seaderatas ei oleks liiga kaugel (

)-suunas.

- Liikumissensor on seatud nii, et liikumisi on võimalik tuvastada.

- Solaarelement on nii suunatud, et see saaks päeval võimalikult palju otsest

päikesevalgust.

- Aku ei oleks liiga nõrgalt laetud (laadige 3-4 päikesepaistelise päeva jooksul, lüliti

asendis OFF).

2. Probleem: Lamp lülitub sisse päevaajal.

Võimalikud lahendus: Veenduge, et LUX-seaderatas ei oleks liiga kaugel (



)-suunas.

3. Probleem: Lamp vilgub kiiresti.

Võimalik lahendus:

- Nõrk aku. Laadige solaarlampi 3-4 päikesepaistelise päeva vältel, kusjuures lüliti peab

olema asendis OFF.

70

Solaar LED-lamp SOL 80 PLUS

4

.

Probleem: laadimisoleku näit ei muutu ka 16-tunnise toiteplokilt laadimise järel roheli-

seks.

Võimalikud lahendused:

- Kontrollige, kas kasutatud toiteplokk vastab ettenähtud spetsifikatsioonidele.

- Laske spetsialistil kontrollida akupinget. Aku võib olla defektne ja see tuleb võibolla

välja vahetada.

Tehnilised andmed:

Aku: Plii-geelaku, 6V, 4Ah

Solaarmoodul: 150x200mm, 10V/140+-10mA

Toiteploki ühendus:

12V DC, min. 400mA, õõnespistik 5,5/2,1 (sisemine positiivne)

LED-ide arv: 8 x 0,5 W

Valgustusaeg: reguleeritav u. 10 sekundist 1 minutini

Seirenurk: 180º horisontaalselt

Raadius: maks. 12 m

Reageerimistundlikkus: reguleeritav päevavalgusest öise ajani

Kaitsme tüüp: IP44

Keskkonna temperatuur: -10°C – +40°C

UTILISEERIMINE

Utiliseerige elektriseadmed keskkonnasõbralikult! Elektriseadmete koht ei ole

majapidamisjäätmete hulgas. Vastavalt Euroopa direktiivile 2002/96/EÜ elektri- ja

elektroonikaseadmete jäätmete kohta tuleb kasutatud elektriseadmeid koguda eraldi

ja suunata need keskkonnasõbralikku taaskasutusse. Vana seadme utiliseerimisvõimaluste

kohta saate teavet oma valla- või linnavalitsusest.

Patareide ja akude vale kõrvaldamine kahjustab keskkonda!

Patareide ja akude koht ei ole majapidamisjäätmete hulgas. Need võivad sisaldada

mürgiseid raskemetalle ja tuleb utiliseerida erijäätmetena. Seetõttu tuleb kasutatud

patareid viia kohaliku omavalitsuse kogumispunkti.

71

Uzstādīšanas un ierīces lietošanas instrukcija

Lampa Solar LED SOL 80 PLUS

Pateicamies, ka izvēlējāties nopirkt šo produktu.

Pirms pirmās lietošanas reizes iepazīstieties ar produktu. Tāpēc uzmanīgi izlasiet sekojošo

lietošanas instrukciju un drošības norādījumus. Izmantojiet ierīci tikai tādā veidā kā aprakstīts un

noteiktajām pielietojuma jomām.

Saglabājiet šo instrukciju. Atdodiet visus dokumentus, nododot trešajai pusei ierīci.

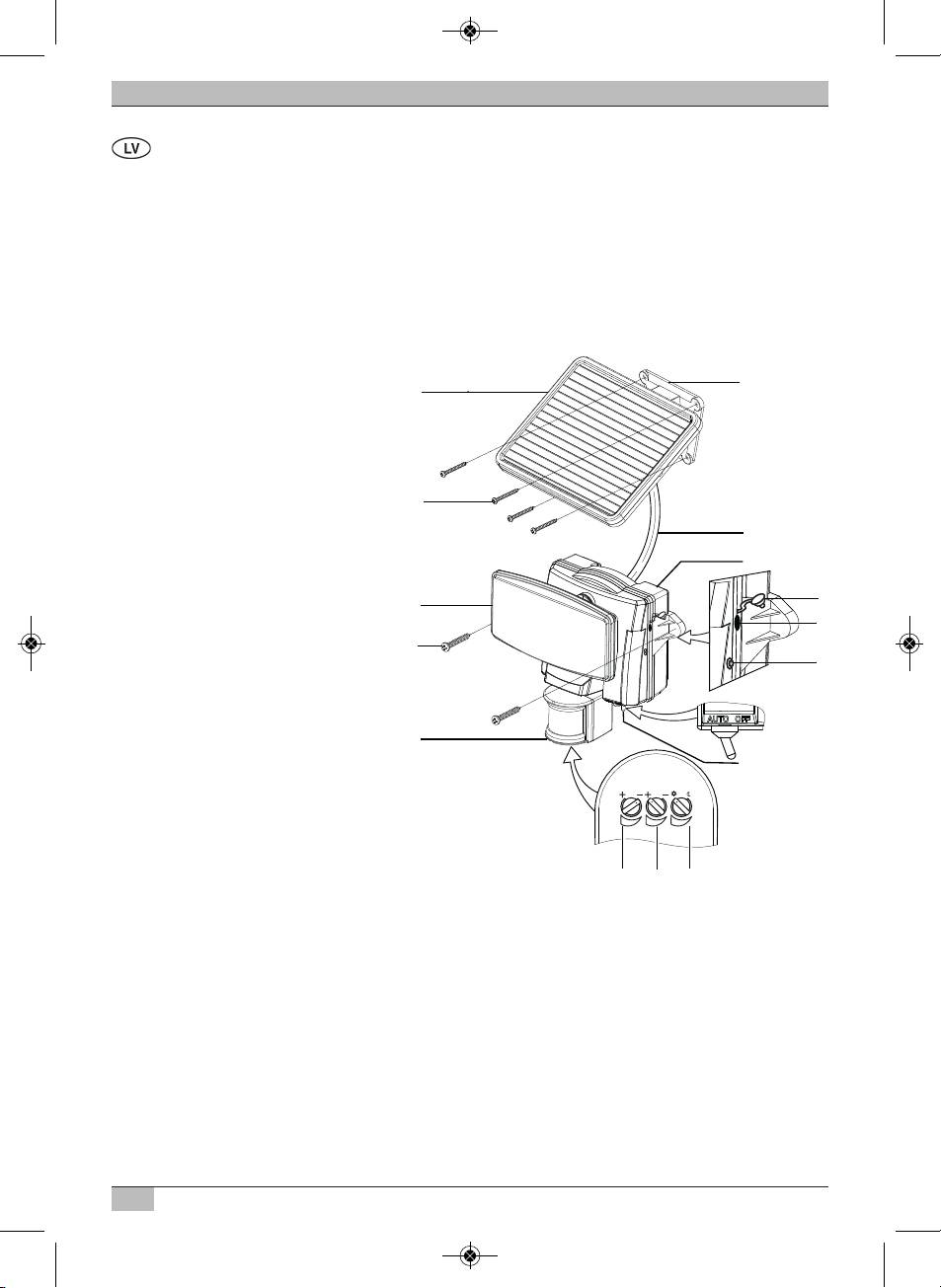

DETAĻU SARAKSTS

1. Turēšana

2. Strāvas kabelis

3. Montāžas skrūves saules modulim (4x)

4. Saule modulis

5. Galvenā vienība

6. Diodes vienība

7. Uzlādēšanas ligzda

8. Aizsargvāciņš

9. Uzlādes līmeņa indikators

(tikai uzlādēšanas gadījumā

no barošanas bloka)

10. Galvenās vienības montāžas

skrūves (2x)

11. Kustības detektors

12. Automātiskais / izslēgšanas slēdzis

13. Degšanas ilguma regulators

14. Jūtīguma regulators

15. Reaģēšanas ātruma regulators

APGAISMES ĶERMEŅA PIRMĒJĀ UZLĀDĒŠANA

Pirms apgaismes ķermeni izmantot to vispirms ir jāuzlādē. Jums ir divas iespējas:

Uzlādēšana no saules moduļa:

Savienojiet saules moduļa kabeli ar galveno vienību.

Automātisko / izslēgšanas slēdzi uz galvenās vienības ir jāuzstāda OFF (IZSLĒGT) pozīcijā.

Novietojiet saules moduli vietā, kur tas pēc iespējas ilgāk atrodas tiešā saules gaismā.

Lūdzu, ņemiet vērā arī nākamās nodaļas norādījumus par piemērotajām montāžas vietām.

Atkarībā no gadalaika, laika apstākļiem un saules moduļa atrašanās vietas uzlādēšanās var ilgt

4 dienas pirms apgaismes ķermeni var nodot ekspluatācijā.

72

Lampa Solar LED SOL 80 PLUS

Uzlādēšana no elektrotīkla:

Uzlādēšanu var veikt ar pārdošanā esoša, noturīga barošanas bloka palīdzību ar šādām specifikā-

cijām: 12V DC, min. 400 mA, koaksiālais savienotājs 5,5/2,1 (iekšējais pozitīvs). Automātisko /

izslēgšanas slēdzi uz galvenās vienības ir jāuzstāda OFF (IZSLĒGT) pozīcijā. Noņemiet uzlādēšanas

ligzdas aizsargvāciņu un pieslēdziet barošanas bloku. Tad savienojiet barošanas bloku ar

elektrotīklu. Uzlādes līmeņa indikatoram iedegsies sarkanā krāsā. Atstājiet barošanas bloku

iespraustu līdz uzlādes līmeņa indikators kļūst zaļš. Atkarībā no akumulatora stāvokļa tas var ilgt

līdz 16 stundas. Maks. pēc 16 stundām atvienojiet barošanas bloku un no jauna nolieciet vietā

uzlādēšanas ligzdas aizsargvāciņu.

Svarīgi: Nepārtrauciet elektroenerģijas padevi, kamēr norit uzlādēšanās, jo pretējā gadījumā

iespējams akumulators var neuzlādēties pilnībā.

PIEMĒROTA MONTĀŽAS VIETA SAULES APGAISMES ĶERMENIM UN SAULES MODULIM

Galvenā vienība:

Galvenā vienība satur apgaismes ķermeni, kustības detektoru un akumulatoru (aizzīmogots

svina-gēla akumulators, 6 V, 4 Ah). Kad montējat galveno vienību, lūdzu, ņemiet vērā, ka kustības

detektora novērošanas zona katram montāžas augstumam ir maks. 180° pie maksimāli 12 metru

darbības diapazona.

Piestipriniet ierīci, kā parādīts A vai B attēlā Izmantojiet abas pievienotās iepakojumā skrūves

(10. poz. detaļu sarakstā).

Uzmanību: B attēlā attēlotais montāžas veids noteikti liek uzmanīties, lai ūdens nekādā gadījumā

nevar iekļūt apgaismes ķermeņa vienībā. Pārliecinieties par to, ka montāža notiek no lietus

aizsargātā vietā.

Saules modulis:

Saules modulis ir galvenais saules apgaismes ķermeņa strāvas avots. Tas pārvērš saules gaismu

strāvā un uzlādē akumulatoru. Lūdzu, saules moduļa montāžas laikā atcerieties, ka iespējams

saules baterijas elementam nepieciešama tieša saules gaisma. Jo ilgāk saules baterijas elements ir

pakļauts tiešai saules gaismai, jo ilgāk var tik izmantots apgaismes ķermenis.

Saules modulim jābūt pēc iespējas vērstam uz dienvidiem, lai sasniegtu tiešu saules apstarojumu.

Izvairieties no jebkāda veida apēnojuma. Viduseiropā ir ieteicams aptuveni 30° līdz 40° liekuma

leņķis. Lietojiet četras pievienotās iepakojumā skrūves (3. poz. detaļu sarakstā), lai uzmontētu

saules moduli uz stingra pamata.

73

Dienvidi Dienvidi

A att.

B att.

Šviesos diodų šviestuvas su saulės elementu SOL 80 PLUS

AKUMULIATORIAUS PAKEITIMAS

Dėmesio: Kai keičiate akumuliatorių, jungiklis ant šviestuvo elemento turi būti padėtyje „OFF“, o

saulės modulio kištukas išjungtas iš pagrindinio elemento. Keičiant akumuliatorių, turite pirma

nuimti prietaisą nuo pagrindo. Po to atsukite korpuso varžtus ant užpakalinės šviestuvo

elemento pusės. Rūpestingai atskirkite akumuliatoriaus maitinimo kabelį ir nuimkite

akumuliatoriaus laikiklį. Išimkite akumuliatorių iš prietaiso ir įdėkite naują akumuliatorių.

Atvirkštine tvarka vėl surinkite prietaisą.

Dėmesio: Prijungdami akumuliatorių, būtinai atkreipkite dėmesį į teisingą poliškumą.

Prietaisas gali sugesti, jei prijungta prie neteisingų polių.

BENDRI SAUGOS NURODYMAI

1. Nenaudokite kito saulės modulio, nei buvo pristatytas. Naudojant kitą saulės modulį, galima

susižeisti, sugadinti šviestuvą ir netekti garantijos.

2. Taip nutieskite kabelį, kad jis būtų gerai pritvirtintas ir negalėtų sukelti pavojaus (pvz.,

pavojaus užkliūti). Nebenaudokite saulės šviestuvo, jei kabelis yra pažeistas arba sugadintas.

VALYMAS

Pašalinkite nuo judėjimo jutiklio dulkes ir nuosėdas, retkarčiais jį nuvalydami sausa skepeta.

Prietaiso valymui nenaudokite jokių chemikalų arba šveitimo priemonių. Be to, užtikrinkite, kad

saulės modulis visada būtų švarus ir be nuosėdų. Nešvarus saulės elementas negali pilnai įkrauti

akumuliatoriaus. Dėl to akumuliatorius gali per anksti senėti, ir prietaisas - nepatikimai veikti.

SANDĖLIAVIMAS

Laikykitės šių nurodymų, kad nesugestų baterija, jei norite savo šviestuvą sandėliuoti namuose

ilgiau nei dvi ar tris dienas:

1. Nustatykite jungiklį į padėtį „OFF“.

2.

Laikykite šviestuvą ir saulės modulį ten, kur jie kasdien galėtų gauti saulės arba patalpos

šviesos. Akumuliatoriui reikia šviesos, kad sandėliavimo metu galėtų būti palaikomas įkrovimas.

3. Jei sandėliuojama ilgą laiką, elementas turi būti pilnai įkraunamas kas keturis mėnesius.

Jei norite išlaikyti pilną pajėgumą, nesandėliuokite jų ilgą laiką.

LAIKYKITĖS ŽEMIAU NURODYTŲ PROBLEMŲ SPRENDIMŲ:

1. Problema: Stebėjimo teritorijoje esant judėjimui neįsižiebia šviestuvas.

Galimi sprendimai: įsitikinkite, ar:

- jungiklis yra padėtyje „AUTO“.

- reguliavimo rankenėlė „LUX“ nėra per daug pasukta į (

) pusę.

- judesio jutiklis yra taip nustatytas, kad gali būti aptikti visi judesiai.

- saulės elementas yra taip nustatytas, kad dienos metu gauna kuo daugiau tiesioginės saulės

šviesos.

- akumuliatoriaus įkrovimo lygis nėra per žemas (įkrauti 3 – 4 saulėtas dienas, jungiklis

padėtyje „OFF“).

2. Problema: Šviestuvas įsijungia dienos metu.

Galimi sprendimai: įsitikinkite, ar reguliavimo rankenėlė „LUX“ nėra per daug pasukta į (



) pusę.

3. Problema: Šviestuvas greitai žybčioja.

Galimi sprendimai:

- per silpnas akumuliatorius. Įkraukite saulės šviestuvą ilgiau nei 3-4 saulėtas dienas, jungiklis

turi būti padėtyje „ОFF“.

80
