1 Pendahuluan
Terima kasih telah membeli motherboard ASRock Z87M Extreme4, motherboard
andal yang diproduksi di bawah kontrol kualitas ketat yang sejalan dengan ASRock.
Motherboard ini memberikan performa luar biasa dengan desain canggih yang
Bahasa Indonesia
meneguhkan komitmen ASRock terhadap kualitas dan ketahanan.
Karena spesikasi motherboard dan perangkat lunak BIOS dapat di-update, maka isi
dokumentasi ini akan berubah sewaktu-waktu tanpa pemberitahuan sebelumnya. Jika terdapat
perubahan pada dokumentasi ini, maka versi baru akan tersedia di situs web ASRock tanpa
pemberitahuan lebih lanjut. Jika Anda memerlukan dukungan teknis terkait motherboard
ini, kunjungi situs web kami untuk mendapatkan informasi khusus tentang model yang Anda
gunakan. Anda juga dapat menemukan kartu VGA dan daar dukungan CPU terkini di situs
web ASRock. Situs web ASRock http://www.asrock.com.
1.1 Isi Kemasan
• Motherboard ASRock Z87M Extreme4 (Faktor Bentuk Micro ATX)
• Panduan Penginstalan Cepat ASRock Z87M Extreme4
• CD Dukungan ASRock Z87M Extreme4
• 4 x Kabel Data SATA (Serial ATA) (Opsional)
• 1 x Pelindung Panel I/O
• 1 ASRock SLI_Bridge_Card
162
Z87M Extreme4
1.2 Spesikasi
Platform
• Bentuk dan Ukuran Micro ATX
• Desain Premium Gold Capacitor (100% Kapasitor Polimer
Konduktif berkualitas tinggi buatan Jepang)
CPU
• Mendukung Intel® CoreTM i7/i5/i3 Generasi Keempat/Xeon®/
Pentium®/Celeron® dalam Paket LGA1150
• Desain Digi Power
Bahasa Indonesia
• Desain 8 Fase Daya
®
• Mendukung Teknologi Intel
Turbo Boost 2.0
®
• Mendukung CPU Intel
K-Series unlocked
®
Chipset
• Intel
Z87
Memori
• Teknologi Memori DDR3 Kanal Ganda
• 4 x Slot DDR3 DIMM
• Mendukung DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(
OC)/1600/1333/1066 non-ECC, memori tanpa buer
• Kapasitas maksimum memori sistem: 32GB(lihat
PERHATIAN)
®
• Mendukung Intel
Extreme Memory Prole (XMP)1.3/1.2
Slot Ekspansi
• 2 slot PCI Express 3.0 x16 (PCIE1/PCIE3:satu pada mode x16
(PCIE1) atau dua pada mode x8/x8)
• 1 x Slot PCI Express 2.0 x16 (PCIE4:x4 mode)
• 1 slot PCI Express 2.0 x1
TM
TM
• Mendukung AMD Quad CrossFireX
, 3-Way CrossFireX
,
TM
dan CrossFireX
TM
TM
• Mendukung NVIDIA® Quad SLI
dan SLI
163
Gras
• Intel® HD Graphics Built-in Visuals dan output VGA hanya
didukung dengan prosesor yang terintegrasi GPU.
Bahasa Indonesia
• Mendukung Intel® HD Graphics Built-in Visuals: Intel® Quick
Sync Video dengan AVC, MVC (S3D), dan MPEG-2 Full HW
Encode1, Intel® InTruTM 3D, Teknologi Intel® Clear Video HD,
Intel® InsiderTM, Intel® HD Graphics 4400/4600
• Pixel Shader 5.0, DirectX 11.1
• Memori bersama maksimum 1792MB
• Tiga pilihan output VGA: D-Sub, DVI-D, dan HDMI
• Mendukung Tiga Monitor
• Mendukung Teknologi HDMI dengan resolusi maksimum
hingga 4K × 2K (4096x2304) @ 24Hz
• Mendukung DVI-D dengan resolusi maksimum hingga
1920x1200 @ 60Hz
• Mendukung D-Sub dengan resolusi maksimum hingga
1920x1200 @ 60Hz
• Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC, dan
HBR (High Bit Rate Audio) dengan HDMI (memerlukan
monitor HDMI yang kompatibel)
• Mendukung fungsi HDCP dengan port DVI-D dan HDMI
• Mendukung pemutaran Full HD 1080p Blu-ray (BD) dengan
port DVI-D dan HDMI
Audio
• Audio HD 7.1 CH dengan Perlindungan Konten (Realtek
ALC1150 Audio Codec)
• Mendukung audio Blu-ray premium
• Mendukung Purity Sound™
- 115dB SNR DAC dengan amplier diferensial
- TI® NE5532 Premium Headset Amplier (mendukung
headset hingga 600 Ohm)
- Teknologi Direct Drive
- Penutup pelindung EMI
- Pelindung terisolasi PCB
• Mendukung DTS Connect
164
Z87M Extreme4
LAN
• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I217V
• Mendukung Teknologi Intel® Remote Wake
• Mendukung Wake-On-LAN
• Mendukung Energy Ecient Ethernet 802.3az
• Mendukung PXE
Panel I/O
• 1 x Port Keyboard/Mouse PS/2
Belakang
• 1 x Port D-Sub
Bahasa Indonesia
• 1 x Port DVI-D
• 1 x Port HDMI
• 1 x Port SPDIF Out Optik
• 1 x Konektor eSATA
• 4 x Port USB 2.0
• 4 x Port USB 3.0
• 1 x Port LAN RJ-45 dengan LED (ACT/LINK LED dan
SPEED LED)
• Soket Audio HD: Speaker Belakang/Tengah/Bas/Saluran
masuk/Speaker Depan/Mikrofon
Penyimpanan
• 6 konektor SATA3 6,0 Gb/s, mendukung RAID (RAID 0, RAID
1, RAID 5, RAID 10, Teknologi Intel Rapid Storage 12, dan
Teknologi Intel Smart Response), fungsi NCQ, AHCI, dan “Hot
Plug” (konektor SATA3_1 digunakan bersama port eSATA)
• 1 konektor eSATA, mendukung fungsi NCQ, AHCI, “Hot
Plug”, dan Pengganda Port
Konektor
• 1 x Header Intrusi Chassis
• 1 x Header TPM
• 1 x Header IR
• 1 x Header port COM
• 1 x Kepala LED daya
• 2 x Konektor kipas CPU (1 x 4-pin, 1 x 3-pin)
• 2 x Konektor kipas chassis (1 x 4-pin, 1 x 3-pin)
• 1 x Konektor kipas daya (3-pin)
• 1 x Konektor daya ATX 24 pin
165
• 1 x Konektor daya 12V 8 pin
• 1 x Konektor audio panel depan
• 2 x Header USB 2.0 (mendukung 4 port USB 2.0)
• 1 x Header USB 3.0 (mendukung 2 port USB 3.0)
Bahasa Indonesia
Fitur BIOS
• 64Mb AMI UEFI Legal BIOS dengan dukungan GUI Multiba-
hasa
• ACPI 1.1 Kompatibel dengan Aktivitas Pengaktifan
• Dukugan SMBIOS 2.3.1
• Multipengatur Tegangan CPU, DRAM, PCH 1,05V, PCH 1,5V
Dukungan CD
• Driver, Utilitas, Perangkat Lunak AntiVirus (Versi Uji Coba),
CyberLink MediaEspresso 6.5 Uji Coba, Browser dan Toolbar
Google Chrome, Start8, MeshCentral, Splashtop Streamer,
Intel® Extreme Tuning Utility (IXTU)
Perangkat
• Sensor Suhu CPU/Chassis
KerasMonitor
• Takometer CPU/Chassis/Kipas Daya
• Kipas Hening CPU/Chassis (Memungkinkan Penyesuaian
Otomatis Kecepatan Kipas Chassis Berdasarkan Suhu CPU)
• Kontrol Multikecepatan Kipas CPU/Chassis
• Pemantauan Tegangan: +12V, +5V, +3,3V, CPU Vcore
OS
• Kompatibel dengan Microso® Windows® 8 / 8 64-bit / 7 / 7 64-
bit
Sertikasi
• FCC, CE, WHQL
• Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP)
* Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com
166
Z87M Extreme4
Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan
pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat overclocking
pihak ketiga. Overclocking dapat mempengaruhi stabilitas sistem, atau bahkan dapat
mengakibatkan kerusakan komponen dan perangkat sistem. Risiko dan biaya apapun menjadi
tanggungan Anda. Kami tidak bertanggung jawab atas kemungkinan kerusakan karena
overclocking.
Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena akan
Bahasa Indonesia
digunakan sistem berdasarkan sistem operasi Windows® 32-bit. Sistem operasi Windows® 64-
bit tidak memiliki keterbatasan tersebut. Anda dapat menggunakan ASRock XFast RAM untuk
memanfaatkan memori yang tidak dapat digunakan Windows® tersebut.
167
1.3 Kongurasi Jumper
Gambar menunjukkan cara mengkongurasi jumper. Bila penutup jumper diletakkan
pada pin, maka jumper akan “Pendek”. Jika tidak ada penutup jumper yang diletakkan
pada pin, maka jumper akan “Terbuka”. Gambar menunjukkan jumper 3-pin, yakni
Bahasa Indonesia
pin1 dan pin2 menjadi "Pendek" bila penutup jumper diletakkan pada 2 pin tersebut.
Clear CMOS Jumper
(CLRCMOS1)
(lihat hal. 1, No. 12)
Clear CMOSDefault
CLRCMOS1 memungkinkan Anda mengosongkan data di CMOS. Untuk
mengosongkan dan mengatur ulang parameter sistem ke kongurasi default,
matikan komputer, lalu lepas kabel daya dari catu daya. Setelah menunggu selama
15 detik, gunakan penutup jumper untuk memendekkan pin2 dan pin3 pada
CLRCMOS1 selama 5 detik. Namun, jangan kosongkan CMOS tepat setelah Anda
meng-update BIOS. Jika Anda harus mengosongkan CMOS setelah selesai meng-
update BIOS, boot up dulu sistem, lalu matikan sebelum melakukan tindakan clear-
CMOS. Perhatikan bahwa sandi, tanggal, waktu, dan prol default pengguna akan
dikosongkan hanya jika baterai CMOS dikeluarkan.
1. Switch Clear CMOS memiliki fungsi yang sama seperti Clear CMOS jumper.
2. Jika Anda mengosongkan CMOS, maka rangka terbuka mungkin akan terdeteksi. Atur
pilihan “Clear Status” BIOS untuk mengosongkan data status intrusi chassis sebelumnya.
168
Z87M Extreme4
1.4 Header dan Konektor Onboard
Header dan konektor terpasang BUKANLAH jumper. JANGAN letakkan penutup jumper
pada header dan konektor tersebut. Meletakkan penutup jumper pada header dan konektor
akan mengakibatkan kerusakan permanen pada motherboard.
PLED+
Header Panel Sistem
Sambungkan switch daya,
PLED-
PWRBTN#
Bahasa Indonesia
(PANEL1 9-pin)
GND
atur ulang indikator status
(lihat hal. 1, No. 15)
sistem dan switch daya
1
GND
pada chassis ke header
R ESET#
GND
tersebut berdasarkan
HDLED-
HDLED+
penetapan pin di bawah
ini. Perhatikan pin positif
dan negatif sebelum
menyambungkan kabel.
PWRBTN (Switch Daya):
Sambungkan ke switch daya pada panel depan chassis. Anda dapat mengkongurasi cara
mematikan sistem menggunakan switch daya.
RESET (Switch Atur Ulang):
Sambungkan ke switch atur ulang pada panel depan chassis. Tekan switch atur ulang untuk
mengatur ulang komputer jika komputer tidak merespons dan gagal melakukan pengaktifan
ulang normal.
PLED (LED Daya Sistem):
Sambungkan ke indikator status daya pada panel depan chassis. LED akan menyala bila sistem
sedang beroperasi. LED akan terus berkedip bila sistem dalam kondisi tidur S1/S3. LED akan
mati bila sistem dalam kondisi tidur S4 atau mati (S5).
HDLED (LED Aktivitas Hard Drive):
Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan menyala bila
hard drive sedang membaca atau menulis data.
Desain panel depan dapat berbeda menurut chassis. Modul panel depan biasanya terdiri
atas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive, speaker, dll. Bila
menyambungkan modul panel depan chassis ke header, pastikan penetapan kabel dan pin
disesuaikan dengan benar.
169

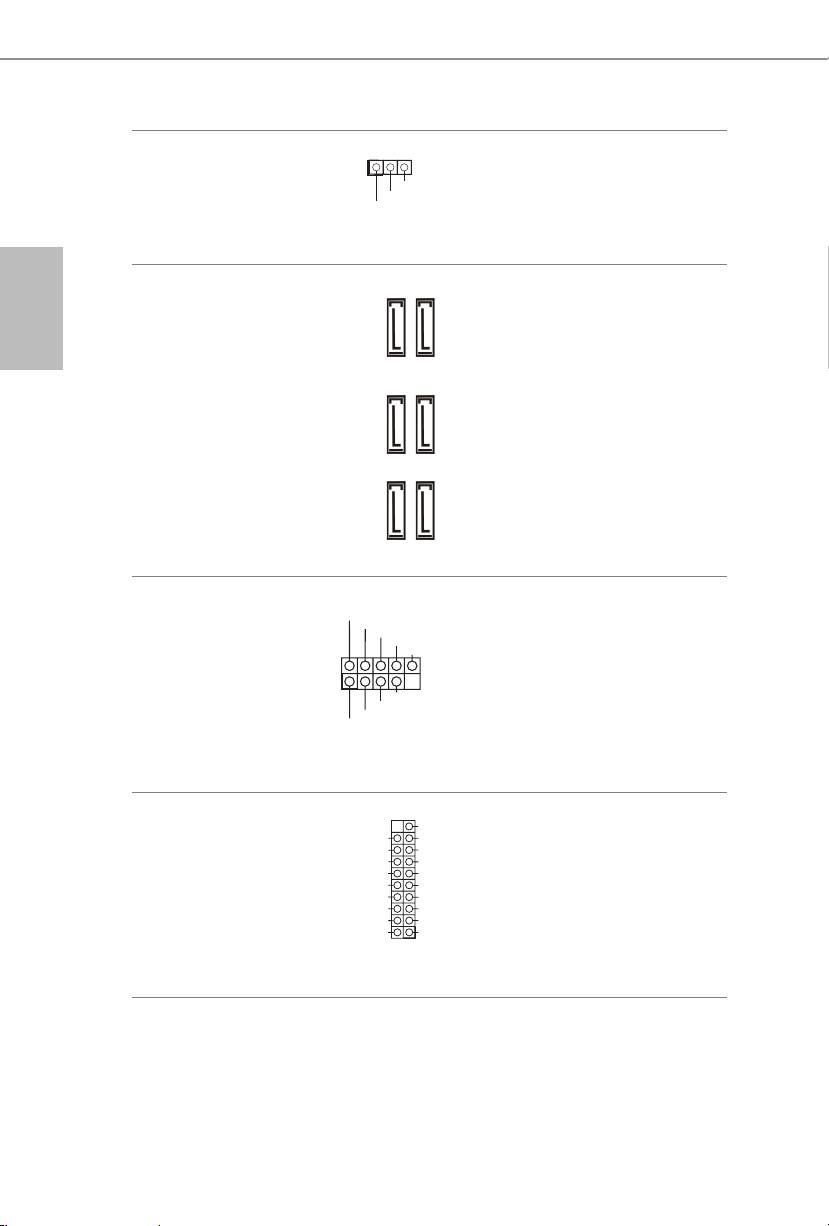

Header LED Daya
Sambungkan LED daya
(PLED1 3-pin)
chassis ke header ini untuk
(lihat hal. 1, No. 18)
menunjukkan status daya
sistem.
Bahasa Indonesia
Konektor Serial ATA3
Keenam konektor SATA3
(SATA3_0_1:
ini mendukung kabel data
lihat hal. 1, No. 8)
SATA untuk perangkat
(SATA3_2_3:
penyimpanan internal
lihat hal. 1, No. 9)
dengan kecepatan transfer
(SATA3_4_5:
data hingga 6,0 Gb/s. Jika
lihat hal. 1, No. 10)
port eSATA pada I/O
belakang telah tersambung,
SATA3_1 internal tidak
akan berfungsi.
Header USB 2.0
Selain dua port USB
(USB4_5 9-pin)
2.0 pada panel I/O,
(lihat hal. 1, No. 17)
terdapat tiga header pada
(USB6_7 9-pin)
motherboard ini. Masing-
(lihat hal. 1, No. 18)
masing header USB 2.0
dapat mendukung dua
port.
Header USB 3.0
Selain empat port USB
(USB3_4_5 19-pin)
3.0 pada panel I/O,
(lihat hal. 1, No. 7)
terdapat satu header pada
motherboard ini. Masing-
masing header USB 3.0
dapat mendukung dua
port.
170
1
PLED-
PLED+
PLED+
SATA3_0_1SATA3_4_5 SATA3_2_3
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
VbusVbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
Z87M Extreme4
Header Audio Panel
Header ini untuk
Depan
menyambungkan
(HD_AUDIO1 9-pin)
perangkat audio ke panel
(lihat hal. 1, No. 22)
audio depan.
Bahasa Indonesia
Header Speaker Chassis
Sambungkan speaker
(SPEAKER1 4-pin)
chassis ke header ini.
(lihat hal. 1, No. 11)
Konektor Kipas Chassis
Sambungkan kabel kipas
dan Daya
ke konektor kipas, lalu
(CHA_FAN1 4-pin)
cocokkan kabel hitam
(lihat hal. 1, No. 16)
dengan pin ground.
(CHA_FAN2 3-pin)
(lihat hal. 1, No. 24)
(PWR_FAN1 3-pin)
(lihat hal. 1, No. 23)
171
GN D
OUT2_L
J_SENSE
PRESENCE#
OUT2_R
MIC_RET
MIC2_R
OUT_RET
MIC2_L
1
1. Audio Denisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis harus
mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam panduan pengguna ini
dan panduan pengguna chassis untuk menginstal sistem.
2. Jika Anda menggunakan panel audio AC’97, pasang ke header audio panel depan dengan
melakukan langkah-langkah di bawah ini:
A. Sambungkan Mic_IN (MIC) ke MIC2_L.
B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.
C. Sambungkan Ground (GND) ke Ground (GND).
D. MIC_RET dan OUT_RET hanya untuk panel audio HD. Anda tidak perlu menyambung-
kannya untuk panel audio AC’97.
E. Untuk mengaktian mikrofon depan, buka tab “FrontMic” pada Control panel (Panel
kontrol) Realtek, lalu sesuaikan “Recording Volume” (Volume Suara Perekaman).
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
GND
+12V
FAN_SPEED
1
+5V
DUMMY
DUMMY
SPEAKER

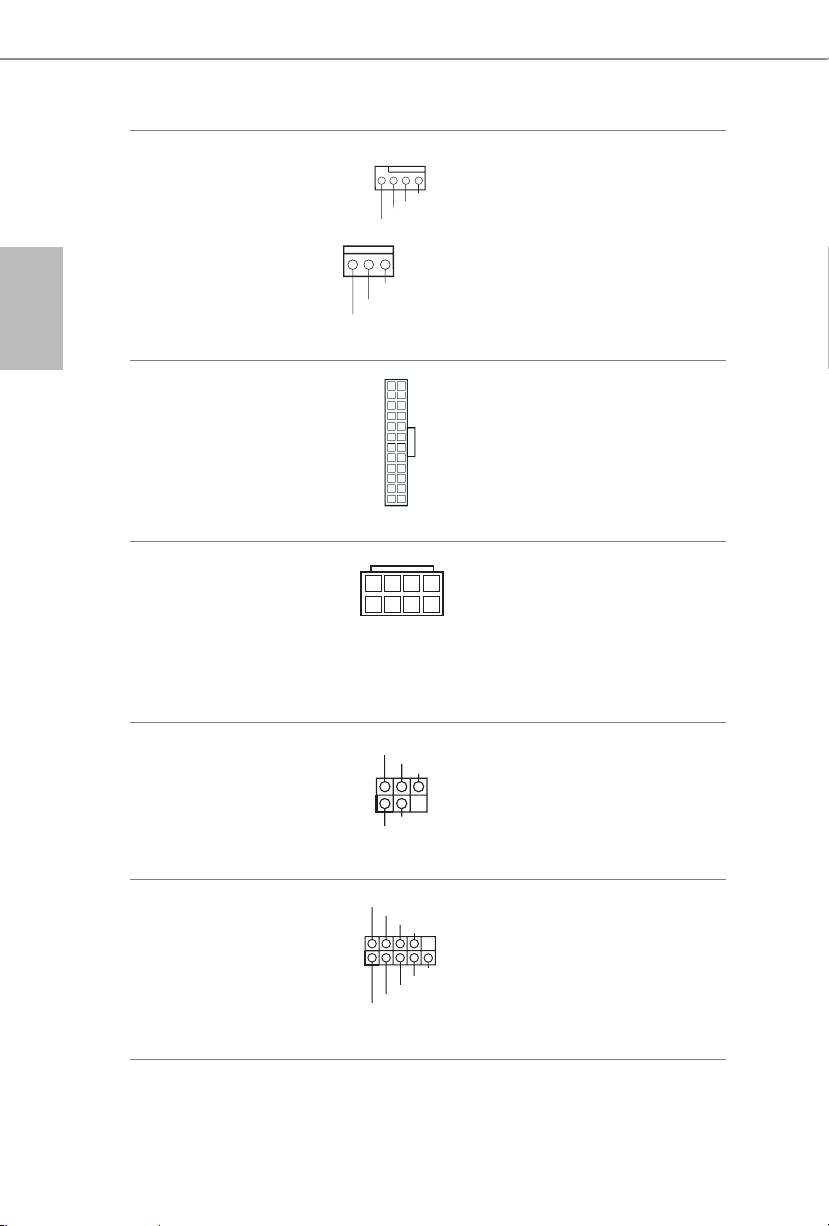

Konektor Kipas CPU
Motherboard ini
(CPU_FAN1 4-pin)
memberikan konektor
(lihat hal. 1, No. 2)
kipas CPU 4-Pin
(Kipas Hening). Jika
Bahasa Indonesia
(CPU_FAN2 3-pin)
Anda berencana untuk
(lihat hal. 1, No. 3)
menyambungkan kipas
GND
+12V
CPU 3-Pin, sambungkan
ke Pin 1-3.
Konektor Daya ATX
Motherboard ini
(ATXPWR1 24-pin)
memberikan konektor
(lihat hal. 1, No. 6)
daya ATX 24-pin. Untuk
menggunakan catu daya
ATX 20-pin, pasang
bersama Pin 1 dan Pin 13.
Konektor Daya ATX 12V
Motherboard ini
(ATX12V1 8-pin)
memberikan konektor
(lihat hal. 1, No. 1)
daya ATX 12V 8-pin.
Untuk menggunakan catu
daya ATX 4-pin, pasang
bersama Pin 1 dan Pin 5.
Header Modul Inframerah
Header ini mendukung modul
(IR1 5-pin)
transmisi nirkabel opsional dan
(lihat hal. 1, No. 14)
menerima modul inframerah.
Header Port Seri
Header COM1 ini
(COM1 9-pin)
mendukung modul port
(lihat hal. 1, No. 21)
seri.
172
CPU_FAN_SPEED
GN D
+12V
4 3 2 1
FAN_SPEED_CONTROL
CPU_FAN_SPEED
12
24
1
13
8 5
4 1
GND
IRRX
DUMMY
IRTX
+5VSB
1
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
Z87M Extreme4
Header Intrusi Chassis
Motherboard ini mendukungFitur
1
(CI1 2-pin)
deteksi CASE OPEN yang
(lihat hal. 1, No. 20)
mendeteksi jika celah chassis telah
dilepas. Fitur ini memerlukan
chassis dengan desain deteksi
intrusi chassis.
Header TPM
Konektor ini mendukung sistem
Bahasa Indonesia
(TPMS1 17-pin)
TPM (Trusted Platform Module),
(lihat hal. 1, No. 19)
yang dapat menyimpan kode
kunci, sertikat digital, sandi, dan
data secara aman. Sistem TPM
juga membantu meningkatkan
keamanan jaringan, melindungi
identitas digital, dan memastikan
integritas platform.
173
Signal
GND
LFRAME#_L
1
CK_33M_TPM
GNDF_CLKRUN#
SERIRQ#
+3VSB
S_PWRDWN#
GND
LAD0_L
LAD1_L
+3V
LAD2_L
LAD3_L
TPM_RST#
SMB_DA
TA_MAIN
SMB_CLK_MAIN
GND
