Il est important de signaler que l'overcloking présente certains risques, incluant des

modications du BIOS, l’application d’une technologie d’overclocking déliée et l'utilisation

d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être aectée

par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du

système. L’overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus

pour responsables des dommages éventuels provoqués par l’overclocking.

En raison de limitations dues au système d'exploitation, la capacité de mémoire utilisée sous

Windows® 32-bit peut être inférieure à 4 Go. Cette limitation ne concerne pas les systèmes

d'exploitation Windows® 64-bit. Vous pouvez utiliser ASRock XFast RAM pour utiliser la

mémoire dont Windows® ne peut se servir.

Français

Français

46

Z87M Extreme4

1.3 Conguration des cavaliers (jumpers)

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers).

Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est ‘court-circuité’.

Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est ‘ouvert’.

L’illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont «court-

circuitées» si un capuchon de cavalier est posé sur ces 2 broches.

Cavalier Clear CMOS

(CLRCMOS1)

Fonction Clear CMOSPar défaut

(voir p.1, No. 12)

CLRCMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les

paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre

ordinateur et débrancher son cordon d’alimentation. Patientez 15 secondes, puis

utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur

CLRCMOS1 pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédiatement

après avoir mis à jour le BIOS. Si vous avez besoin d’eacer les données CMOS

après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système,

puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez noter que les

paramètres mot de passe, date, heure et prol de l’utilisateur seront uniquement

eacés en cas de retrait de la pile de la CMOS.

Français

1. Le bouton Clear CMOS possède la même fonction que le cavalier (jumper) Clear CMOS.

2. Si vous eacez la CMOS, l’alerte de châssis ouvert peut se déclencher. Veuillez régler l’option

du BIOS sur «Eacer » pour supprimer l’historique des intrusions de châssis précédentes.

Français

47

1.4 Embases et connecteurs de la carte mère

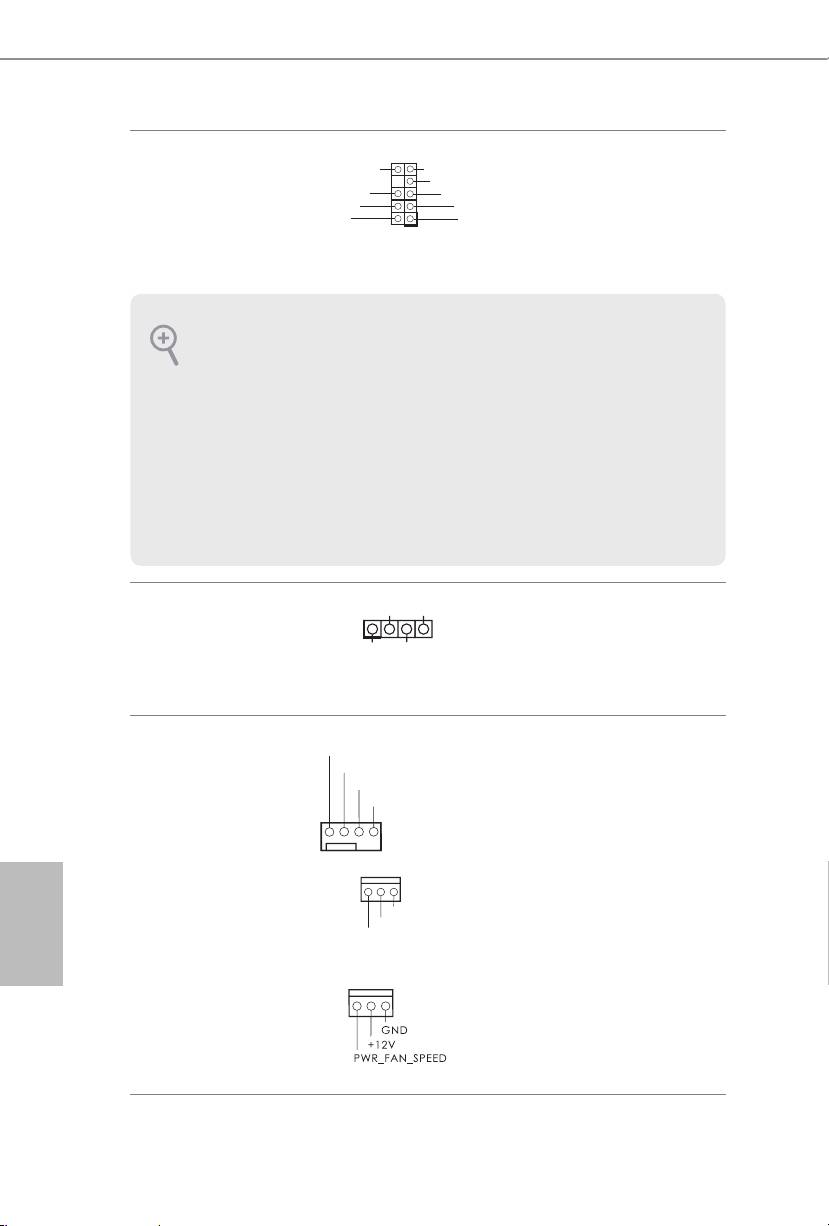

PLED+

Embase du panneau

Branchez le bouton de

PLED-

PWRBTN#

système

GND

mise en marche, le bouton

(PANNEAU1 à 9 broches)

de réinitialisation et le

(voir p.1, No. 15)

témoin d’état du système

R ESET#

GND

présents sur le châssis

HDLED-

HDLED+

sur cette embase en

respectant la conguration

des broches illustrée

ci-dessous. Repérez

les broches positive et

négative avant de brancher

les câbles.

Français

Français

48

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS

de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur

ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

GND

PWRBTN (bouton d’alimentation):

pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez congurer

la façon dont votre système doit s’arrêter à l’aide du bouton de mise en marche.

RESET (bouton de réinitiélisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez

sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de

dysfonctionnement au démarrage.

PLED (LED d’alimentation du système) :

pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est

allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode

veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d’activité du disque dur) :

pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED

est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau

frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation,

LED d’alimentation, LED d’activité du disque dur, haut-parleur etc. Lorsque vous reliez le

module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire

correspondre les ls et les broches.

Z87M Extreme4

Embase LED

Veuillez brancher le

d’alimentation

LED d’alimentation du

(PLED1 à 3 broches)

châssis sur cette embase

(voir p.1, No. 18)

pour indiquer l’état

d’alimentation du système.

Connecteurs Serial ATA3

Ces six connecteurs

(SATA3_0_1:

SATA3 sont compatibles

voir p.1, No. 8)

avec les câbles de données

(SATA3_2_3:

SATA pour les appareils de

(voir p.1, No. 9)

stockage internes avec un

(SATA3_4_5:

taux de transfert maximal

(voir p.1, No. 10)

de 6,0 Go/s. Si le port

eSATA sur le panneau E/

S arrière a été connecté,

le SATA3_1 interne ne

fonctionnera pas.

Embases USB 2.0

En plus des deux ports

(USB4_5 à 9 broches)

USB 2.0 sur le panneau E/S,

(voir p.1, No. 17)

cette carte mère est dotée

(USB6_7 à 9 broches)

de trois embases. Chaque

(voir p.1, No. 18)

embase USB 2.0 peut

prendre en charge deux

ports.

Embases USB 3.0

En plus des quatre ports

Français

(USB3_4_5 à 19 broches)

USB 3.0 sur le panneau

(voir p.1, No. 7)

E/S, cette carte mère

est dotée d’une embase

Français

supplémentaire. Chaque

embase USB 3.0 peut

prendre en charge deux

ports.

49

SATA3_0_1SATA3_4_5 SATA3_2_3

VbusVbus

Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+

IntA_PA_SSRX+

GND

GND

IntA_PB_SSTX-

IntA_PA_SSTX-

IntA_PB_SSTX+

IntA_PA_SSTX+

GND

GND

IntA_PB_D-

IntA_PA_D-

IntA_PB_D+

IntA_PA_D+

Dummy

1

Embase audio du panneau

Cette embase sert au

frontal

branchement des appareils

(HD_AUDIO1 à 9

audio au panneau audio

broches)

frontal.

(voir p.1, No. 22)

Embase du haut-parleur

Veuillez brancher le haut-

du châssis

parleur du châssis sur cette

(SPEAKER1 à 4 broches)

embase.

(voir p.1, No. 11)

Connecteurs du châssis

Veuillez brancher les câbles

et de l’alimentation du

du ventilateur sur les

ventilateur

connecteurs du ventilateur,

(CHA_FAN1 à 4 broches)

puis reliez le l noir à la

(voir p.1, No. 16)

broche de mise à terre.

Français

(CHA_FAN2 à 3 broches)

(voir p.1, No. 24)

Français

(PWR_FAN1 à 3 broches)

(voir p.1, No. 23)

50

1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la che),

mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner

correctement. Veuillez suivre les instructions gurant dans notre manuel et dans le manuel

du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du panneau

frontal en procédant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L.

B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.

C. branchez la mise à terre (GND) sur mise à terre (GND).

D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile

de les brancher avec le panneau audio AC’97.

E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de contrôle

Realtek et réglez le paramètre «Volume d’enregistrement».

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTR

DUMMY

1

+5V

DUMMY

Z87M Extreme4

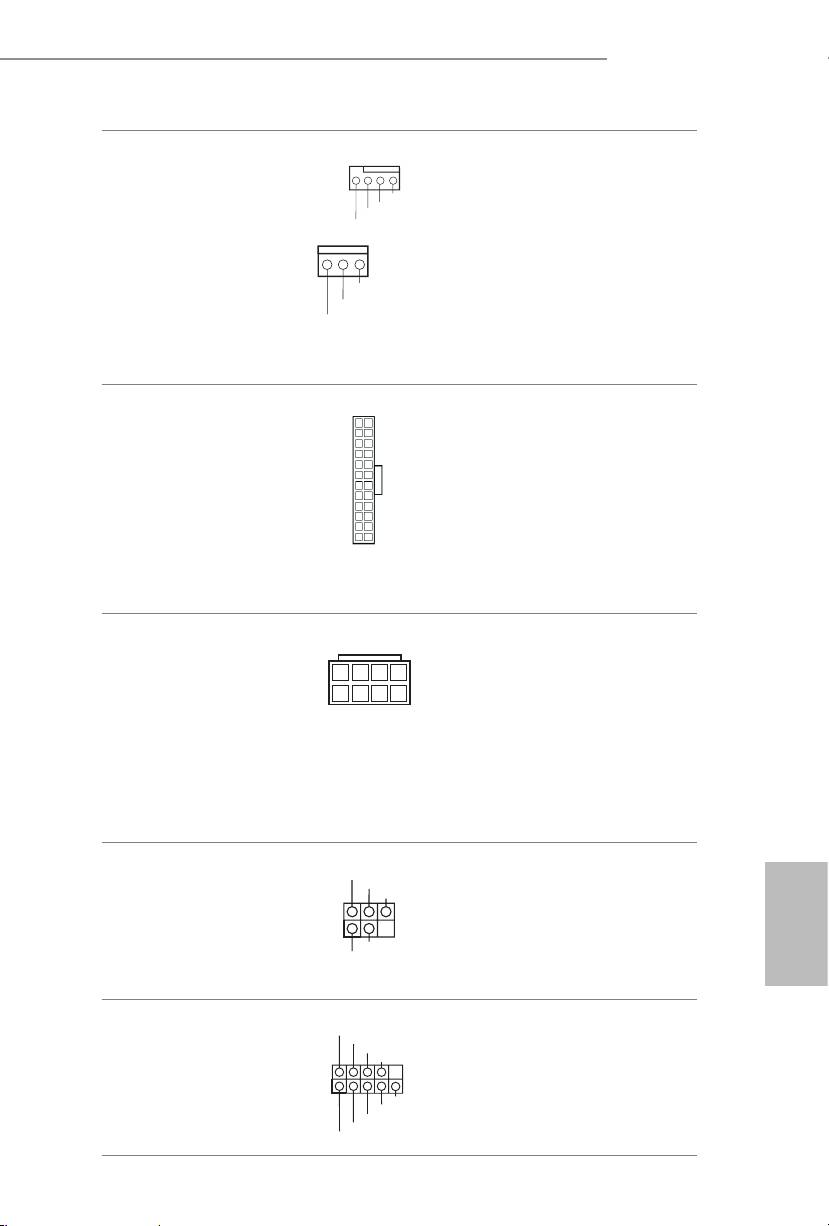

Connecteurs du

Cette carte mère est dotée

ventilateur du processeur

d’un connecteur pour

(CPU_FAN1 à 4 broches)

ventilateur de processeur

(voir p.1, No. 2)

(Quiet Fan) à 4 broches.

Si vous envisagez de

(CPU_FAN2 à 3 broches)

connecter un ventilateur

GND

(voir p.1, No. 3)

+12V

de processeur à 3 broches,

veuillez le brancher sur la

Broche 1-3.

Connecteur d’alimentation

Cette carte mère est

ATX

dotée d’un connecteur

(ATXPWR1 à 24 broches)

d’alimentation ATX à 24

(voir p.1, No. 6)

broches. Pour utiliser une

alimentation ATX à 20

broches, veuillez eectuer

les branchements sur la

Broche 1 et la Broche 13.

Connecteur d’alimentation

Cette carte mère est

ATX 12V

dotée d’un connecteur

(ATX12V1 à 8 broches)

d’alimentation ATX 12V

(voir p.1, No. 1)

à 8 broches. Pour utiliser

une alimentation ATX à 4

broches, veuillez eectuer

les branchements sur la

Broche 1 et la Broche 5.

Embase pour module

Cette embase prend en charge un

Français

infrarouge

module sans-l d’émission et de

(IR1 à 5 broches)

réception infrarouge optionnel.

(voir p.1, No. 14)

Français

Embase pour port série

Cette embase COM1 prend

(COM1 à 9 broches)

en charge un module de

(voir p.1, No. 21)

port série.

51

GN D

+12V

1

12

24

1

13

5

IRTX

+5VSB

DUMMY

1

GND

IRRX

RRXD1

DDTR#1

DDSR#1

CCTS#1

RRTS#1

GND

TTXD1

DDCD#1

RRI#1

Embase d’intrusion

Cette carte mère prend an

1

châssis(CI1 à 2 broches)

chargela fonction de détection

(voir p.1, No. 20)

CHASSIS OUVERT qui alerte

l’utilisateur en cas de retrait du

boîtier du châssis. Cette fonction

requiert un châssis à conception

intégrant la détection d’intrusion.

Embase TPM

Ce connecteur prend en charge

(TPMS1 à 17 broches)

un module TPM (Trusted

(voir p.1, No. 19)

Platform Module – Module de

plateforme sécurisée), qui permet

de sauvegarder clés, certicats

numériques, mots de passe et

données en toute sécurité. Le

système TPM permet également

de renforcer la sécurité du

réseau, de protéger les identités

numériques et de préserver

l'intégrité de la plateforme.

Français

Français

52

GND

LFRAME#_L

1

GNDF_CLKRUN#

SERIRQ#

+3VSB

S_PWRDWN#

GND

LAD0_L

LAD1_L

+3V

LAD2_L

LAD3_L

TPM_RST#

TA_MAIN

SMB_CLK_MAIN
