Z87M Extreme4
1 Introdução
Obrigado por ter comprado a placa principal ASRock Z87M Extreme4, uma placa
principal ável produzida sob os rigorosos critérios de controlo de qualidade da
ASRock. Esta placa principal oferece um excelente desempenho com um design
robusto em conformidade com o compromisso da ASRock em fabricar produtos de
qualidade e resistentes.
Dado que as especicações da placa principal e o soware do BIOS poderão ser actualizados,
o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram
modicações a esta documentação, a versão actualizada estará disponível no Web site da AS-
Rock sem aviso prévio. Se necessitar de assistência técnica relacionada com esta placa principal,
visite o nosso Web site para obter informações especícas acerca do modelo que está a utilizar.
Também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no Web site
da ASRock. Web site da ASRock http://www.asrock.com.
1.1 Conteúdo da embalagem
• Placa principal ASRock Z87M Extreme4 (Formato Micro ATX)
• Guia de instalação rápida do ASRock Z87M Extreme4
• CD de suporte do ASRock Z87M Extreme4
• 4 x Cabos de dados Serial ATA (SATA) (Opcional)
• 1 x Painel de E/S
• 1 x ASRock SLI_Bridge_Card
Português
89
1.2 Especicações
Plataforma
• Formato Micro ATX
• Design de condensadores banhados a ouro de alta qualidade
(Condensadores de polímeros condutores de alta qualidade
100% fabricados no Japão)
CPU
• Suporta processadores Intel® CoreTM i7 / i5 / i3 / Xeon® /
Pentium® / Celeron® de 4ª geração em socket LGA1150
• Design Digi Power
• Design com 8 fases de alimentação
®
• Suporta a tecnologia Intel
Turbo Boost 2.0
®
• Suporta CPU desbloqueado da série K da Intel
®
Chipset
• Intel
Z87
Memória
• Tecnologia de memória DDR3 de dois canais
• 4 x ranhuras DIMM DDR3
• Suporta memória DDR3 2800+(OC)/2400(OC)/2133(OC)/
Português
1866(OC)/1600/1333/1066, não ECC, sem memória intermédia
• Capacidade máxima da memória do sistema: 32GB(consultar
AVISO)
®
• Suporta Extreme Memory Prole (XMP)1.3/1.2 da Intel
Ranhuras de
• 2 x ranhuras PCI Express 3.0 x16 (PCIE1/PCIE3:modo único a
expansão
x16 (PCIE1) ou duplo a x8/x8)
• 1 x ranhura PCI Express 2.0 x16 (PCIE4:modo x4)
• 1 x ranhura PCI Express 2.0 x1
TM
TM
• Suporta AMD Quad CrossFireX
, 3-Way CrossFireX
e
TM
CrossFireX
TM
TM
• Suporta Quad SLI
e SLI
da NVIDIA®
90
Z87M Extreme4
Grácos
• Os grácos incorporados Intel® HD e as saídas VGA apenas
podem ser suportados com processadores com GPU integrada.
• Suporta grácos incorporados Intel® HD: Intel® Quick Sync
Video com AVC, MVC (S3D) e MPEG-2 Full HW Encode1,
Intel® InTruTM 3D, Tecnologia Intel® Clear Video HD, Intel®
InsiderTM, Intel® HD Graphics 4400/4600
• Pixel Shader 5.0, DirectX 11.1
• Memória partilhada máxima de 1792MB
• Três opções de saída VGA: D-Sub, DVI-D e HDMI
• Suporta conguração com três monitores
• Suporta tecnologia HDMI com resolução máxima de até 4K ×
2K (4096x2304) @ 24Hz
• Suporta DVI-D com resolução máxima de até 1920x1200 @
60Hz
• Suporta D-Sub com resolução máxima de até 1920x1200 @
60Hz
• Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC
e HBR (High Bit Rate Audio) com HDMI (É necessário um
monitor compatível com HDMI)
• Suporta a função HDCP com portas DVI-D e HDMI
• Suporta reprodução Blu-ray (BD) Full HD a 1080p com portas
DVI-D e HDMI
Português
Áudio
• Áudio HD de 7.1 canais com protecção de conteúdo (Codec de
áudio Realtek ALC1150)
• Suporte áudio Blu-ray superior
• Suporta Purity Sound™
- 115dB SNR DAC com amplicador diferencial
- Amplicador de auscultadores premium TI® NE5532 (suporta
auscultadores até 600 Ohms)
- Tecnologia de accionamento directo
- Cobertura de blindagem EMI
- Blindagem de isolamento PCB
• Suporta a tecnologia DTS Connect
91
LAN
• LAN Gigabit a 10/100/1000 Mb/s
• Giga PHY Intel® I217V
• Suporta tecnologia Intel® Remote Wake
• Suporta Wake-On-LAN
• Suporta IEEE 802.3az
• Suporta PXE
E/S do painel
• 1 x Porta PS/2 para teclado/rato
traseiro
• 1 x Porta D-Sub
• 1 x Porta DVI-D
• 1 x porta HDMI
• 1 x Porta de saída SPDIF óptica
• 1 x Conector eSATA
• 4 x portas USB 2.0
• 4 x portas USB 3.0
• 1 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÃO e LED
DE VELOCIDADE)
• Ficha de áudio HD: Altifalante traseiro / Central / Graves /
Entrada de linha / Altifalante frontal / Microfone
Português
Armazena-
• 6 x conectores SATA3 a 6,0 Gb/s, com suporte para RAID
mento
(RAID 0, RAID 1, RAID 5, RAID 10, tecnologia Intel Rapid
Storage 12 e tecnologia Intel Smart Response), NCQ, AHCI e
funções “Hot Plug” (o conector SATA3_1 é partilhado com a
porta eSATA)
• 1 x conector eSATA, com suporte para as funções NCQ, AHCI,
“Hot Plug” e de multiplicador de portas
Conector
• 1 x Terminal de intrusão no chassis
• 1 x Terminal TPM
• 1 x Terminal IV
• 1 x Terminal de porta COM
• 1 x Conector para LED de alimentação
• 2 x Conectores da ventoinha da CPU (1 x 4 pinos, 1 x 3 pinos)
• 2 x Conectores da ventoinha do chassis (1 x 4 pinos, 1 x 3
pinos)
• 1 x Conector da ventoinha de alimentação (3 pinos)
• 1 x conector de alimentação de 24 pinos ATX
92
Z87M Extreme4
• 1 x conector de alimentação de 12V de 8 pinos
• 1 x conector de áudio do painel frontal
• 2 x terminais USB 2.0 (suporte para 4 portas USB 2.0)
• 1 x terminal USB 3.0 (suporte para 2 portas USB 3.0)
Funcionali-
• BIOS UEFI ocial da AMI com 64Mb com suporte de interface
dades do BIOS
multilíngue
• Eventos de reactivação compatíveis com ACPI 1.1
• Suporta SMBIOS 2.3.1
• Multi-ajuste de tensão de CPU, DRAM, PCH 1,05V, PCH 1,5V
CD de suporte
• Controladores, Utilitários, Soware antivírus (versão de
avaliação), CyberLink MediaEspresso 6.5 - Versão de avaliação,
Navegador e Barra de Ferramentas Google Chrome, Start8,
MeshCentral, Splashtop Streamer, Intel® Extreme Tuning Utility
(IXTU)
Monitor de
• Sensor de temperatura de CPU/Chassis
hardware
• Taquímetro de ventoinha de CPU/Chassis/Alimentação
• Ventoinha de CPU/Chassis silenciosa (Permite o ajuste
automático da velocidade da ventoinha do chassis através da
temperatura da CPU)
• Controlo de velocidade da ventoinha de CPU/Chassis
Português
• Monitorização da tensão: +12V, +5V, +3,3V, CPU Vcore
Sistema
• Compatível com Microso® Windows® 8 / 8 64-bits / 7 / 7 64-
Operativo
bits
Certicações
• FCC, CE, WHQL
• Preparada para ErP/EuP (é necessária uma fonte de
alimentação preparada para ErP/EuP)
* Para obter informações detalhadas acerca do produto, visite o nosso Web site: http://www.asrock.com
93
Tenha em atenção que o overclocking inclui um determinado grau de risco, incluindo o ajuste
das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de
ferramentas de overclocking de terceiros. O overclocking poderá afectar a estabilidade do
sistema, ou mesmo causar danos aos componentes e dispositivos do seu sistema. Overclocking
deverá ser efectuado por sua conta e risco. Não nos responsabilizamos por possíveis danos
causados pelo overclocking.
Devido às limitações, o tamanho real da memória de 4GB reservada para utilização em
sistemas operativos Windows® 32-bits poderá ser inferior. Os sistemas operativos Windows® 64-
bits não possuem essas limitações. Pode utilizar o ASRock XFast RAM para dar uso à memória
que o Windows® não utiliza.
Português
94
Z87M Extreme4

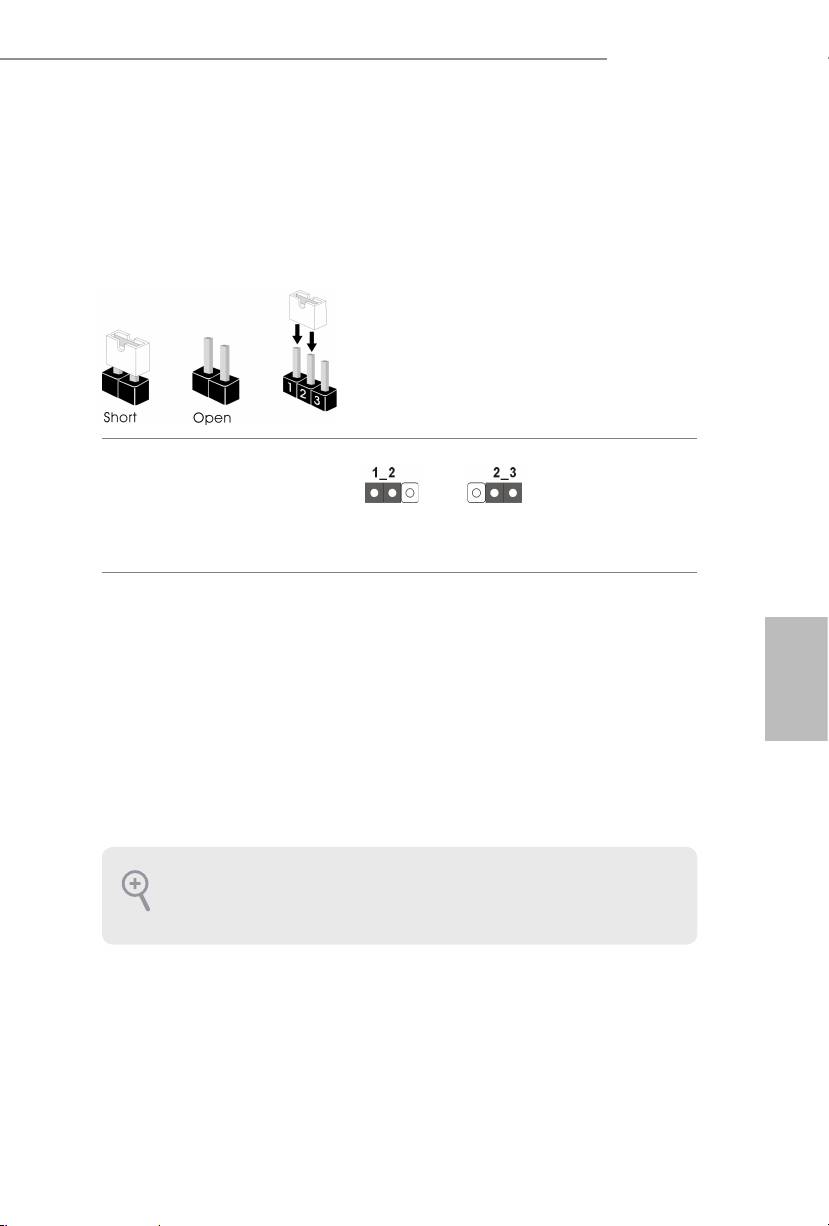

1.3 Conguração dos jumpers
A imagem abaixo ilustra como os jumpers são congurados. Quando a tampa do
jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de
jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos cujos
pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos.
Jumper para limpar o
CMOS
(CLRCMOS1)
Limpar CMOSPredenição
(consultar p.1, N.º 12)
CLRCMOS1 permite-lhe limpar os dados no CMOS. Para limpar e repor os
parâmetros do sistema para os valores predenidos, encerre o computador e desligue
a cha da tomada. Depois de aguardar 15 segundos, utilize uma tampa de jumper
para ligar o pino2 e o pino3 no CLRCMOS1 durante 5 segundos. No entanto, não
limpe o CMOS logo após ter efectuado a actualização da BIOS. Se precisar de limpar
Português
o CMOS logo após ter terminado uma actualização da BIOS, deverá primeiro iniciar
o sistema e voltar a encerrá-lo antes de efectuar a acção de limpeza do CMOS. Tenha
em atenção que a palavra-passe, data, hora e perl predenido de utilizador apenas
serão limpos se a pilha do CMOS for retirada.
1. O Interruptor para limpar o CMOS tem a mesma função do Jumper para limpar o CMOS.
2. Se limpar o CMOS, poderá ser detectada a abertura da caixa. Ajuste a opção do BIOS
"Limpar estado" para limpar o registo anterior de estado de intrusão no chassis.
95

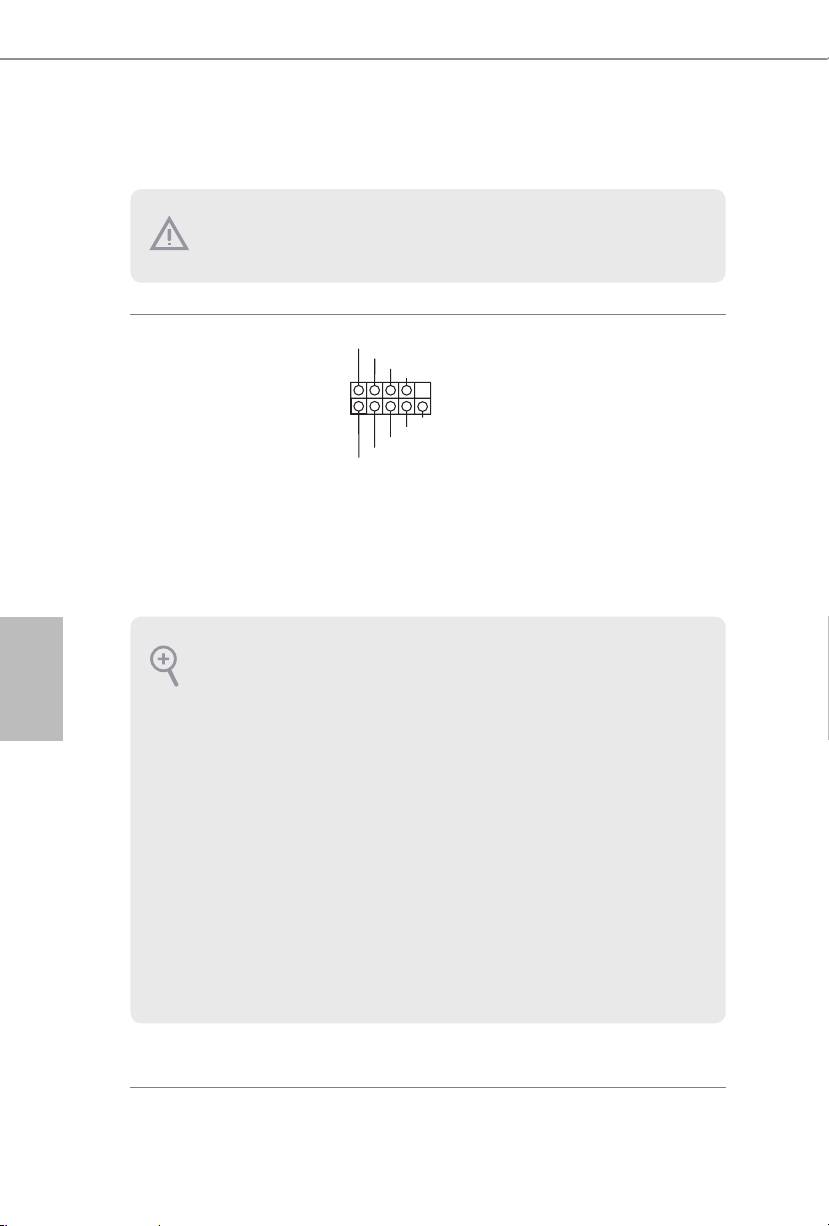

1.4 Terminais e conectores integrados
PLED+
Terminal do painel de
Ligue o botão de
PLED-
PWRBTN#
sistema
GND
alimentação, o botão de
(PAINEL1 de 9 pinos)
reposição e o indicador
(consultar p.1, N.º 15)
do estado do sistema no
R ESET#
GND
chassis a este terminal de
HDLED-
HDLED+
acordo com a descrição
abaixo. Tenha em atenção
os pinos positivos e
negativos antes de ligar os
cabos.
Português
96
1
Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers sobre
estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá
causar danos permanentes à placa principal.
GND
PWRBTN (Botão de alimentação):
Ligue ao botão de alimentação no painel frontal do chassis. Pode congurar a forma para
desligar o seu sistema através do botão de alimentação.
RESET (Botão de reposição):
Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição para
reiniciar o computador caso este bloqueie e não seja possível reiniciar normalmente.
PLED (LED de alimentação do sistema):
Ligue ao indicador do estado da alimentação no painel frontal do chassis. O LED cará acesso
quando o sistema estiver em funcionamento. O LED cará intermitente quando o sistema
estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no
estado de suspensão S4 ou desligado (S5).
HDLED (LED de actividade do disco rígido):
Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O LED cará acesso
quando o disco rígido estiver a ler ou a escrever dados.
O design do painel frontal poderá variar dependendo do chassis. Um módulo de painel frontal
consiste principalmente em um botão de alimentação, um botão de reposição, um LED de
alimentação, um LED de actividade do disco rígido, um altifalante, etc. Ao ligar o seu módulo
de painel frontal do chassis a este conector, certique-se de que os os e os pinos têm uma
correspondência exacta.
Z87M Extreme4

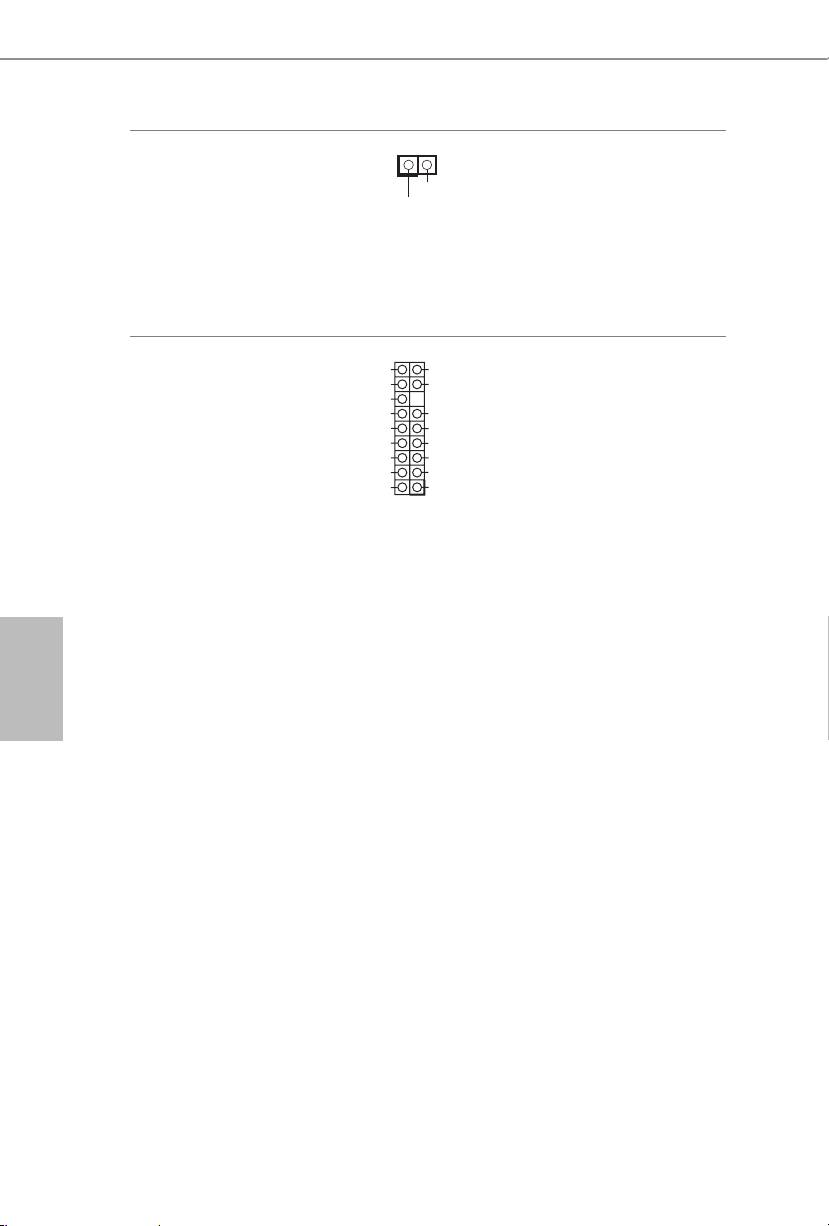

Conector do LED de
Ligue o LED de
alimentação
alimentação do chassis a
(PLED1 de 3 pinos)
este terminal para
indicar
(consultar p.1, N.º 18)
o estado de alimentação do
sistema.
Conectores ATA3 de série
Estes seis conectores
(SATA3_0_1:
SATA3 suportam
consultar p.1, N.º 8)
cabos de dados SATA
(SATA3_2_3:
para dispositivos de
consultar p.1, N.º 9)
armazenamento interno
(SATA3_4_5:
com uma velocidade de
consultar p.1, N.º 10)
transferência de dados de
até 6,0 Gb/s. Se a porta
eSATA no painel traseiro
de E/S estiver ligada, a
SATA3_1 interna não irá
funcionar.
Terminais USB 2.0
Para além das duas portas
(USB4_5 de 9 pinos)
USB 2.0 no painel de E/
Português
(consultar p.1, N.º 17)
S, existem três terminais
(USB6_7 de 9 pinos)
nesta placa principal. Cada
(consultar p.1, N.º 18)
terminal USB 2.0 é capaz
de suportar duas portas.
Terminais USB 3.0
Para além das quatro
(USB3_4_5 de 19 pinos)
portas USB 3.0 no painel
(consultar p.1, N.º 7)
de E/S, existe um terminal
nesta placa principal. Cada
terminal USB 3.0 é capaz
de suportar duas portas.
97
1
PLED-
PLED+
PLED+
SATA3_0_1SATA3_4_5 SATA3_2_3
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
VbusVbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1

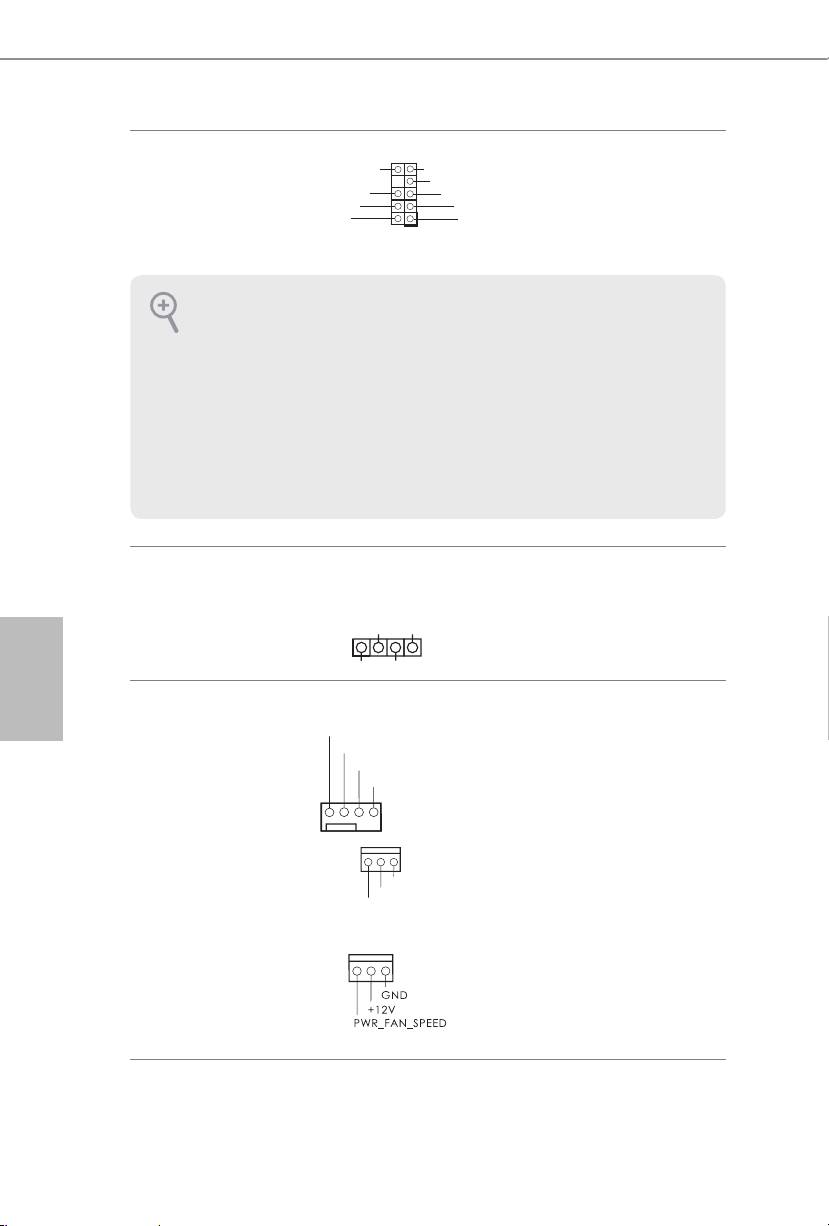

Terminal de áudio do
Este terminal destina-se
painel frontal
à ligação de dispositivos
(HD_AUDIO1 de 9 pinos)
áudio ao painel de áudio
(consultar p.1, N.º 22)
frontal.
Terminal do altifalante do
Ligue o altifalante do
chassis
chassis a este terminal.
Português
(SPEAKER1 de 4 pinos)
(consultar p.1, N.º 11)
Conectores da ventoinha
Ligue os cabos da
do chassis e alimentação
ventoinha aos conectores
(CHA_FAN1 de 4 pinos)
da ventoinha colocando
(consultar p.1, N.º 16)
o cabo preto no pino de
ligação à terra.
(CHA_FAN2 3 pinos)
(consultar p.1, N.º 24)
(PWR_FAN1 de 3 pinos)
(consultar p.1, N.º 23)
98
GN D
OUT2_L
J_SENSE
PRESENCE#
OUT2_R
MIC_RET
MIC2_R
OUT_RET
MIC2_L
1
1. O Áudio de alta denição suporta Detecção de cha, mas o cabo de painel no chassis deverá
suportar HDA para funcionar correctamente. Siga as instruções no nosso manual e no
manual do chassis para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de
acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Ligue Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa de os
ligar para o painel de áudio AC’97.
E. Para activar o microfone frontal, aceda ao separador “Microfone Frontal” no painel de
controlo Realtek e ajuste o “Volume de gravação”.
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
GND
+12V
FAN_SPEED
1
+5V
DUMMY
DUMMY
SPEAKER
Z87M Extreme4
Conectores da ventoinha
Esta placa principal inclui
da CPU
um conector de ventoinha
(CPU_FAN1 de 4 pinos)
de CPU (Ventoinha
(consultar p.1, N.º 2)
silenciosa) de 4 pinos.
Se pretender ligar uma
(CPU_FAN2 de 3 pinos)
ventoinha de CPU de 3
GND
(consultar p.1, N.º 3)
+12V
pinos, ligue-a ao Pino 1-3.
Conector de alimentação
Esta placa principal
ATX
inclui um conector de
(ATXPWR1 de 24 pinos)
alimentação de 12V ATX
(consultar p.1, N.º 6)
de 24 pinos. Para utilizar
uma fonte de alimentação
ATX de 20 pinos,
introduza-a no Pino 1 e
Pino 13.
Conector de alimentação
Esta placa principal
de 12V ATX
inclui um conector de
(ATX12V1 de 8 pinos)
alimentação de 12V ATX
(consultar p.1, N.º 1)
de 8 pinos. Para utilizar
uma fonte de alimentação
Português
ATX de 4 pinos,
introduza-a no Pino 1 e
Pino 5.
Terminal do módulo de
Este terminal suporta um módulo
infra-vermelhos
de infra-vermelhos opcional para
(IR1 de 5 pinos)
transmissão e recepção sem os.
(consultar p.1, N.º 14)
Terminal de porta de série
Este terminal COM1
(COM1 de 9 pinos)
suporta um módulo de
(consultar p.1, N.º 21)
porta de série.
99
CPU_FAN_SPEED
GN D
+12V
4 3 2 1
FAN_SPEED_CONTROL
CPU_FAN_SPEED
4
1
8
12
24
1
13
5
IRTX
+5VSB
DUMMY
1
GND
IRRX
RRXD1
DDTR#1
DDSR#1
CCTS#1
RRTS#1
GND
TTXD1
DDCD#1
1
RRI#1
Terminal de intrusão do
Esta placa principal suportaa
1
chassis(CI1 de 2 pinos)
função de detecção de
(consultar p.1, N.º 20)
ABERTURA da CAIXA que
detecta se a tampa do chassis foi
removida. Esta função requer um
chassis com design de detecção de
intrusão.
Terminal TPM
Este conector suporta um sistema
(TPMS1 de 17 pinos)
com Módulo de Plataforma
(consultar p.1, N.º 19)
Conável (TPM), que pode
armazenar com segurança chaves,
certicados digitais, palavras-
passe e dados. Um sistema TPM
também ajuda a melhorar a
segurança de rede, a proteger
identidades digitais e a garantir a
integridade da plataforma.
Português
100
Signal
GND
LFRAME#_L
1
CK_33M_TPM
GNDF_CLKRUN#
SERIRQ#
+3VSB
S_PWRDWN#
GND
LAD0_L
LAD1_L
+3V
LAD2_L
LAD3_L
TPM_RST#
SMB_DA
TA_MAIN
SMB_CLK_MAIN
GND
