ASRock Z87M Extreme4: 1 Giriş
1 Giriş: ASRock Z87M Extreme4
Z87M Extreme4
1 Giriş
ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock Z87M Extreme4
anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve
dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.
Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği
herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi
bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın
ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak
istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin.
En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz.
ASRock web sitesi http://www.asrock.com.
1.1 Ambalaj İçeriği
• ASRock Z87M Extreme4 Anakartı (Micro ATX Form Faktörü)
• ASRock Z87M Extreme4 Hızlı Kurulum Kılavuzu
• ASRock Z87M Extreme4 Destek CD'si
Türkçe
• 4 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)
• 1 x I/O Panel Kalkanı
Türkçe
• 1 x ASRock SLI_Bridge_Card
101
1.2 Özellikler
Platform
• Micro ATX Form Faktörü
• Premium Gold Sığa tasarımı (%100 Japon-malı kaliteli İletken
Polimer Sığalar)
CPU
• 4ncü Nesil Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® /
Celeron®, LGA1150 Paketinde desteklemektedir
• Dijital Güç Tasarımı
• 8 Güç Saası Tasarımı
®
• Intel
Turbo Boost 2.0 Teknolojisini destekler
®
• Intel
K-Serisi kilitsiz CPU özelliğini destekler
®
Yonga kümesi
• Intel
Z87
Bellek
• Çi Kanallı DDR3 Bellek Teknolojisi
Türkçe
• 4 x DDR3 DIMM yuvaları
• DDR3 2800+(OC)/2400(OC)/2133(OC)/1866
(OC)/1600/1333/1066 ECC olmayan, ara belleğe alınmamış
Türkçe
belleği destekler
• Maksimum sistem belleği kapasitesi: 32GB(bkz. DİKKAT ikazı)
®
• Intel
Üstün Bellek Proli (XMP)1.3/1.2 özelliğini destekler
Genişletme
• 2 x PCI Express 3.0 x16 yuva (PCIE1/PCIE3:x16 (PCIE1)
Yuvası
modunda tekli ya da x8/x8 modda çili)
• 1 x PCI Express 2.0 x16 yuva (PCIE4:x4 modu)
• 1 x PCI Express 2.0 x1 yuva
TM
TM
• AMD Quad CrossFireX
, 3-Way CrossFireX
ve
TM
CrossFireX
birimlerini destekler
TM
TM
• NVIDIA® Quad SLI
ve SLI
birimlerini destekler
102
Z87M Extreme4
Grakler
• Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca
GPU entegre edilmiş işlemciler ile desteklenir.
• Intel® HD Graphics Dahili Görsellerini destekler : AVC, MVC
(S3D) ve MPEG-2 Full HW Encode1, Intel® InTruTM 3D,
Intel® Net Video HD Teknolojisi, Intel® InsiderTM, Intel® HD
Graphics 4400/4600 ile Intel® Quick Sync Video
• Pixel Shader 5.0, DirectX 11.1
• Maksimum paylaşılan bellek 1792MB
• Üç VGA Çıkışı seçeneği: D-sub, DVI-D ve HDMI
• Üçlü Monitör Desteği
• 4K × 2K (4096x2304) @ 24Hz'ye kadar çözünürlükte HDMI
teknolojisini destekler
• 1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler
• 1920x1200 @ 60Hz'ye kadar çözünürlükle D-Sub işlevini
destekler
• HDMI ile Otomatik Dudak Senkronizasyonu (12bpc, xvYCC
Türkçe
ve HBR (Yüksek Bit Hızında Ses) özelliklerini destekler
(Uyumlu bir HDMI monitörü kullanılmalıdır)
• DVI-D ve HDMI bağlantı noktaları ile HDCP işlevini destekler
Türkçe
• DVI-D, ve HDMI bağlantı noktalarıyla, Full HD 1080p Blu-ray
(BD) kayıttan yürütme özelliklerini destekler
Ses
• İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC1150
Ses Codec Bileşeni)
• Üstün Blu-ray ses desteği
• Purity Sound™ birimini destekler
- fark yükselteci ile 115dB SNR DAC
- TI® NE5532 Premium Kulaklık Amplikatörü (600 Ohm'a
kadar kulaklıkları destekler)
- Doğrudan Bağlantı Teknolojisi
- EMI koruma kapağı
- PCB ayrı koruma
• DTS Connect işlevini destekler
103
LAN
• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I217V
• Intel® Uzaktan Uyandırma Teknolojisi
• LAN Açılışını Destekler
• Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler
• PXE özelliğini destekler
Arka Panel I/O
• 1 x PS/2 Fare/Klavye Bağlantı Noktası
• 1 x D-Sub Bağlantı Noktası
• 1 x DVI-D Bağlantı Noktası
• 1 x HDMI Bağlantı Noktası
• 1 x Optik SPDIF Çıkışı Bağlantı Noktası
• 1 x eSATA Bağlayıcısı
• 4 x USB 2.0 Bağlantı noktası
• 4 x USB 3.0 Bağlantı noktası
• LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED
ve SPEED LED)
Türkçe
• HD Ses Jakı: Arka Hoparlör / Merkezi / Bas / Hat Girişi / Ön
Hoparlör / Mikrofon
Türkçe
Depolama
• 6 x SATA3 6,0 Gb/s bağlayıcıları, RAID (RAID 0, RAID 1,
RAID 5, RAID 10, Intel Hızlı Depolama Teknolojisi 12 ve Intel
Akıllı Yanıt Teknolojisi), NCQ, AHCI ve “Hot Plug” işlevlerini
destekler (SATA3_1 bağlayıcısı eSATA bağlantı noktası ile
paylaşılır)
• 1 x eSATA bağlayıcısı, NCQ, AHCI, “Hot Plug” ve Bağlantı
Noktası Çoğaltıcı işlevlerini destekler
Bağlayıcı
• 1 x Kasa Yetkisiz Erişim bağlantısı
• 1 x TPM bağlantısı
• 1 x IR bağlantısı
• 1 x COM Bağlantı noktası bağlantısı
• 1 x Güç LED bağlantısı
• 2 x CPU Fan bağlayıcıları (1 x 4-pin, 1 x 3-pin)
• 2 x Kasa Fanı konektörü (1 x 4-pin, 1 x 3-pin)
• 1 x Güç Fanı bağlayıcısı (3-pin)
• 1 x 24 pin ATX güç bağlayıcısı
104
Z87M Extreme4
• 1 x 8 pin 12V güç bağlayıcısı
• 1 x Ön panel ses bağlayıcısı
• 2 x USB 2.0 bağlantısı (4 USB 2.0 bağlantı noktasını destekler)
• 1 x USB 3.0 bağlantısı (2 USB 3.0 bağlantı noktasını destekler)
BIOS Özelliği
• Çok dilli GUI Desteği ile 64Mb AMI UEFI Legal BIOS
• ACPI 1.1 Uyumluluğu Uyandırma Olayları
• SMBIOS 2.3.1 Desteği
• CPU, DRAM, PCH 1,05V, PCH 1,5V Voltaj Çoklu Ayarı
Destek CD'si
• Sürücüler, Yardımcı Yazılımlar, AntiVirüs Yazılımı (Deneme
Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü,
Google Chrome Tarayıcı ve Araç Çubuğu, Start8, MeshCentral,
Splashtop Streamer, Intel® Extreme Tuning Utility (IXTU)
Donanımİzley-
• CPU/Kasa Sıcaklığı Tespiti
Türkçe
ici
• CPU/Kasa/Güç Fanı Devirölçer
• CPU/Kasa Sessiz Fan (Kasa Fan Hızının CPU Sıcaklığına Göre
Otomatik olarak Ayarlanmasını Sağlar)
Türkçe
• CPU/Kasa Fanı Çoklu Hız Kontrolü
• Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore
OS
• Microso® Windows® 8 / 8 64-bit / 7 / 7 64-bit ile uyumlu
Belgeler
• FCC, CE, WHQL
• ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi
gereklidir)
* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com
105
Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da
üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma
işlemlerinin belirli bir risk taşıdığını unutmayın. Hız aşırtma, sisteminizin dayanıklılığını
etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve
masraarı size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar
konusunda sorumlu olmayacağız.
Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde
sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde
bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için
ASRock XFast RAM'i kullanabilirsiniz.
Türkçe
Türkçe
106
Z87M Extreme4
1.3 Bağlantı Teli Kurulumu

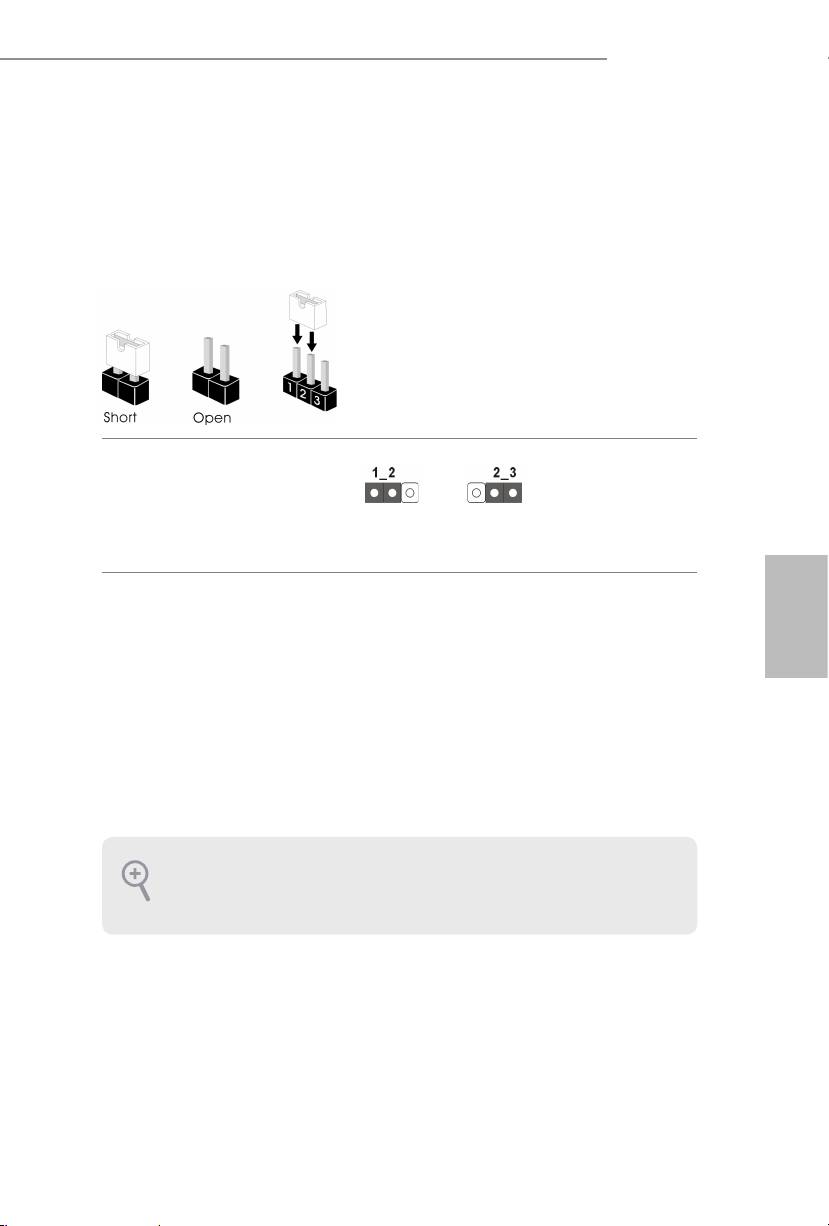

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine
yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel
"Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı
teli kapağı bulunan 3-pin bağlantı telini göstermektedir.
CMOS'u Temizle Bağlantı
Teli
*(CLRCMOS1)
CMOS'u TemizleVarsayılan
(bkz. sf.1, No. 12)
Türkçe
CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini
temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı
Türkçe
kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten
sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için
bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen
sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz
gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde
yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı prolinin yalnızca
CMOS bataryası çıkarıldığında temizleneceğini unutmayın.
1. Clear CMOS Anahtarı, Clear CMOS bağlantı teli ile aynı işleve sahiptir.
2. CMOS'u temizlerseniz, kasa açık uyarısı alabilirsiniz. Önceki kasa yetkisiz erişim durumu
kaydını silmek için lütfen BIOS durumunu "Durumu Temizle" olarak belirleyin.
107
1.4 Ekli Bağlantılar ve Bağlayıcılar
PLED+
Sistem Paneli Bağlantısı
Güç anahtarını bağlayın,
PLED-
PWRBTN#
(9-pin PANEL1)
GND
kasa üzerindeki anahtar ile
(bkz sf.1, No. 15)
sistem durumu belirtecini
aşağıdaki pim düzenine
R ESET#
GND
göre sıfırlayın. Kabloları
HDLED-
HDLED+
bağlarken pozitif ve negatif
pimleri not edin.
Türkçe
Türkçe
108
1
Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı
ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar
üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.
GND
PWRBTN (Güç Anahtarı):
Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne
hareketle kapanacağını seçebilirsiniz.
RESET (Sıfırlama Anahtarı):
Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde
yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın.
PLED (Sistem Güç LED'i):
Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır.
Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da
kapalıyken (S5) LED ışık kapanır.
HDLED (Sabit Disk Etkinlik LED'i):
Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken
LED ışığı yanar.
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç
anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden
oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile
pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.
Z87M Extreme4
Güç LED Bağlantısı
Sistemin güç durumunun
(3-pin PLED1)
belirtilmesi için
lütfen
(bkz. sf.1, No. 18)
güç LED'ini bu bağlantıya
takın.

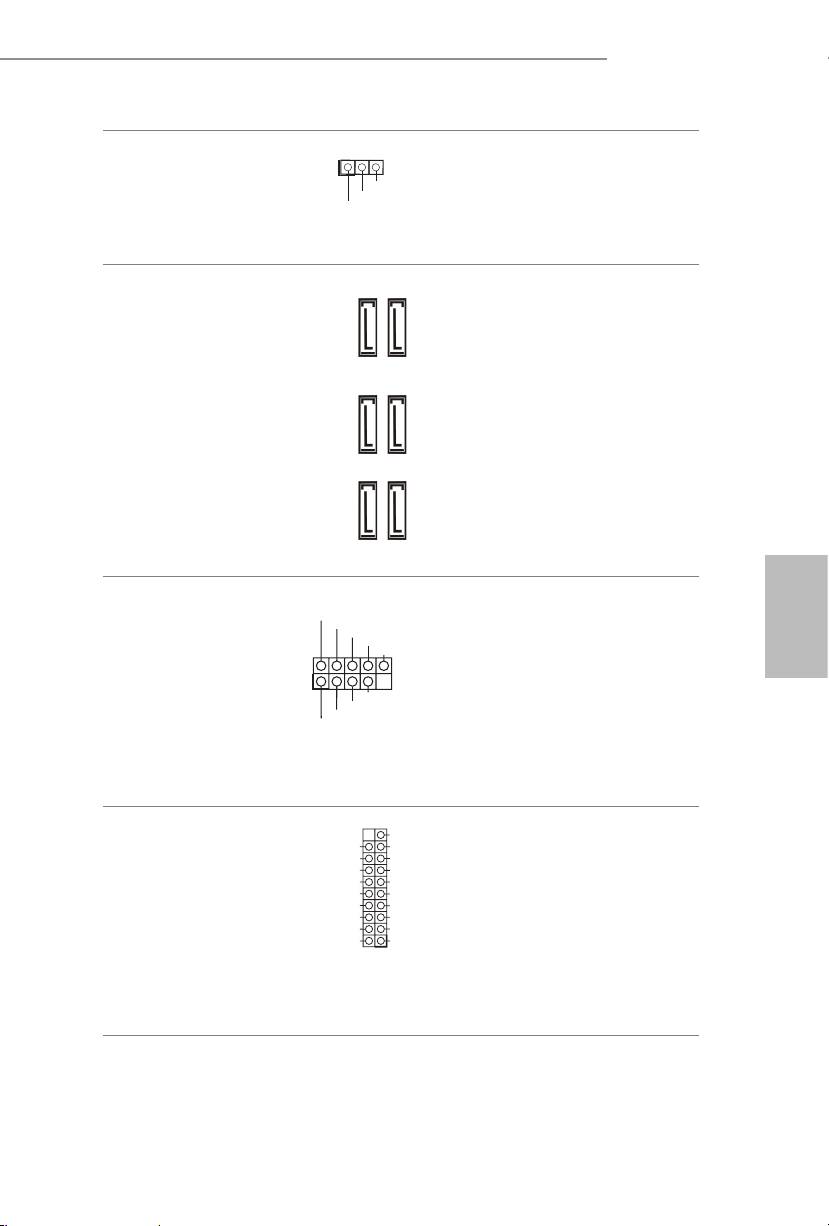

Seri ATA3 Bağlayıcıları
Bu altı SATA3 bağlayıcısı,
(SATA3_0_1:
veri aktarım hızı 6,0 Gb/
bkz. sf.1, No. 8)
sn'ye kadar olan dahili
(SATA3_2_3:
depolama aygıtları için
bkz. sf.1, No. 9)
tasarlanmış SATA veri
(SATA3_4_5:
kablolarını destekler. Arka
bkz. sf.1, No. 10)
I/O paneli üzerindeki
eSATA bağlantı noktası
bağlı durumdaysa, dahili
SATA3_1 çalışmayacaktır.
Türkçe
USB 2.0 Bağlantıları
Bu anakart üzerinde, I/O
(9-pin USB4_5)
paneli üzerindeki iki USB
Türkçe
(bkz. sf.1, No. 17)
2.0 bağlantı noktasının
(9-pin USB6_7)
yanı sıra, üç adet bağlantı
(bkz. sf.1, No. 18)
bulunmaktadır. Her
USB 2.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
USB 3.0 Bağlantıları
Bu anakart üzerinde, I/O
(19-pin USB3_4_5)
paneli üzerindeki dört USB
(bkz. sf.1, No. 7)
3.0 bağlantı noktasının
yanı sıra, bir adet bağlantı
bulunmaktadır. Her
USB 3.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
109
1
PLED-
PLED+
PLED+
SATA3_0_1SATA3_4_5 SATA3_2_3
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
VbusVbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1
Ön Panel Ses Bağlantısı

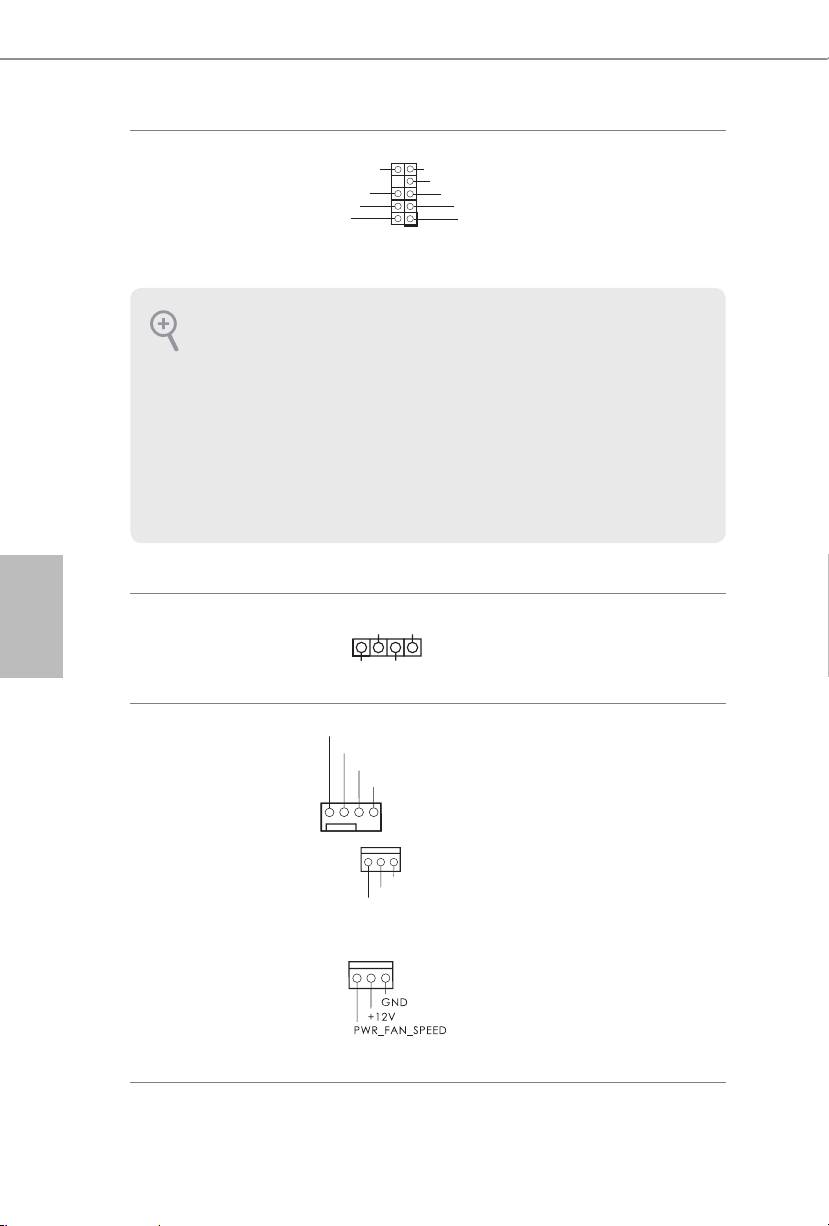

Bu bağlantı, ses aygıtlarının
(9-pin HD_AUDIO1)
ön ses paneline bağlanması
(bkz. sf.1, No. 22)
içindir.
Türkçe
Kasa Hoparlör Bağlantısı
Lütfen kasa hoparlörünü
Türkçe
(4-pin SPEAKER1)
bu bağlantıya takın.
(bkz sf.1, No. 11)
Kasa ve Güç Fanı
Lütfen fan kablolarını
Bağlayıcıları
fan bağlayıcılarına takın
(4-pin CHA_FAN1)
ve siyah teli topraklama
(bkz sf.1, No. 16)
pinine bağlayın.
(3-pin CHA_FAN2)
(bkz sf.1, No. 24)
(3-pin PWR_FAN1)
(bkz sf.1, No. 23)
110
GN D
OUT2_L
J_SENSE
PRESENCE#
OUT2_R
MIC_RET
MIC2_R
OUT_RET
MIC2_L
1
1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi
için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi
kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses
bağlantısına takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'ı (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları
bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine gidin
ve “Kayıt Ses Seviyesi”ni ayarlayın.
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
GND
+12V
FAN_SPEED
1
+5V
DUMMY
DUMMY
SPEAKER
Z87M Extreme4
CPU Fan Bağlayıcıları

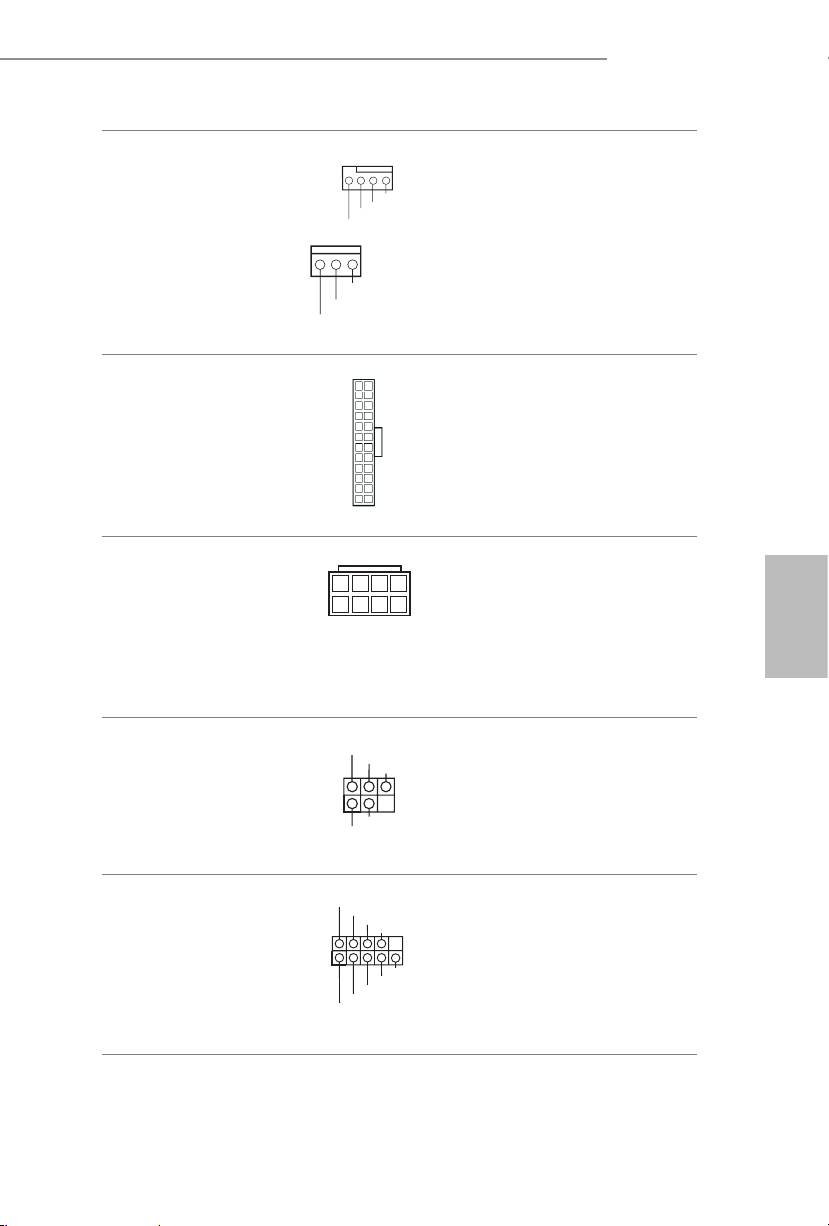

Bu anakart, 4-Pin CPU
(4-pin CPU_FAN1)
fan (Sessiz Fan) bağlayıcısı
(bkz sf.1, No. 2)
sağlamaktadır. 3-Pin CPU
fan bağlamak istiyorsanız,
(3-pin CPU_FAN2)
lütfen Pin 1-3'ü kullanın.
(bkz sf.1, No. 3)
GND
+12V
ATX Güç Bağlayıcısı
Bu anakart, 24-pin
(24-pin ATXPWR1)
ATX güç bağlayıcısı
(bkz. sf.1, No. 6)
sağlamaktadır. 20-pin ATX
güç beslemesi kullanmak
için, lütfen Pin 1 ve Pin13'e
bağlayın.
ATX 12V Güç Bağlayıcısı
Bu anakart, 8-pin ATX
Türkçe
(8-pin ATX12V1)
12V güç bağlayıcısı
(bkz. sf.1, No. 1)
sağlamaktadır. 4-pin ATX
güç beslemesi kullanmak
Türkçe
için, lütfen Pin 1 ve Pin13'e
bağlayın.
Kızılötesi Modül Bağlantısı
Bu bağlantı, isteğe bağlı olarak
(5-pin IR1)
kızılötesi modülden bir kablosuz
(bkz. sf.1, No. 14)
bağlantı aktarımı ile alımını da
destekler.
Seri Bağlantı Noktası
Bu COM1 bağlantısı seri
Bağlantısı
bağlantı yuvası modülünü
(9-pin COM1)
destekler.
(bkz. sf.1, No. 21)
111
CPU_FAN_SPEED
GN D
+12V
4 3 2 1
FAN_SPEED_CONTROL
CPU_FAN_SPEED
4
1
8
12
24
1
13
5
IRTX
+5VSB
DUMMY
1
GND
IRRX
RRXD1
DDTR#1
DDSR#1
CCTS#1
RRTS#1
GND
TTXD1
DDCD#1
1
RRI#1

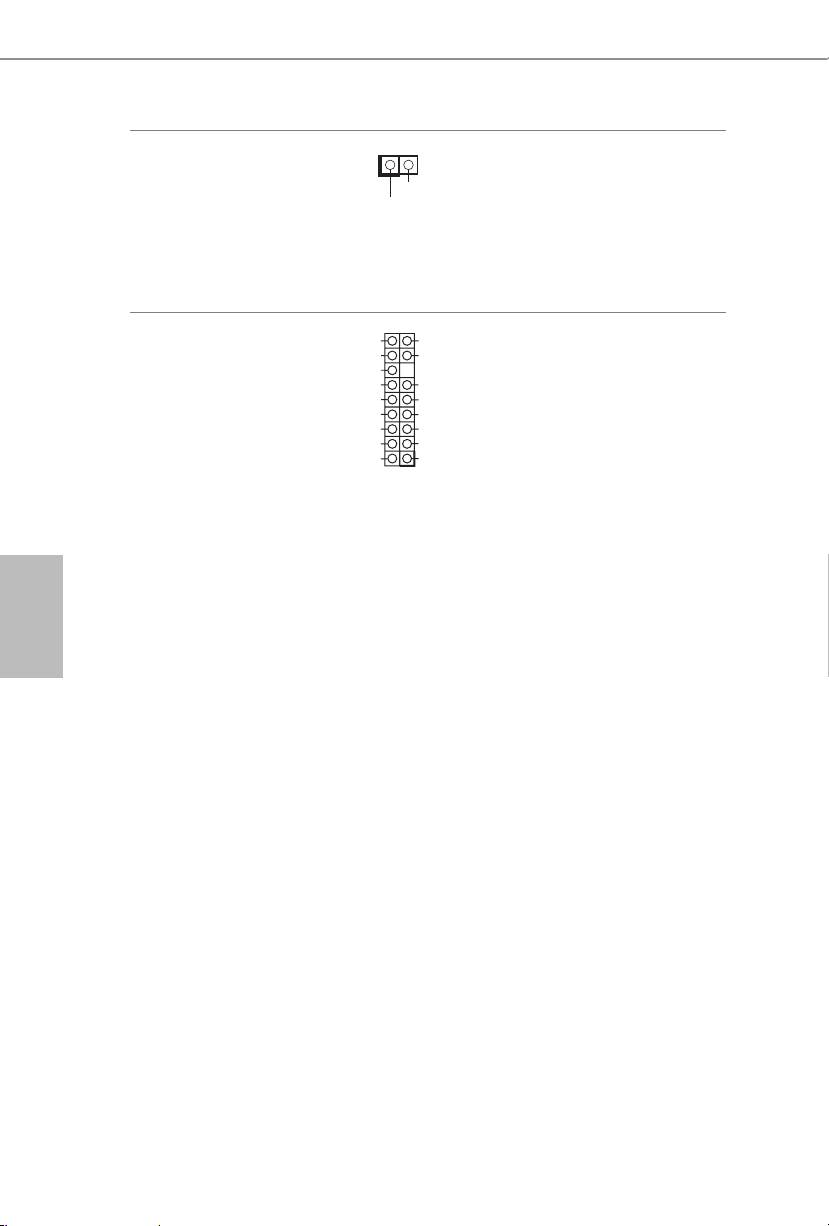

Kasa Yetkisiz Erişim
Bu anakartkasa kapağının açılıp
1
Bağlantısı(2-pin CI1)
açılmadığını tespit eden bir KASA
(bkz. sf.1, No. 20)
AÇIK özelliği bulunmaktadır. Bu
özelliğin kullanılabilmesi için kasa
yetkisiz erişim tasarımına sahip
bir kasa kullanılmalıdır.
TPM bağlantısı
Bu bağlayıcı, anahtarlar, dijital
(17-pin TPMS1)
sertikalar, parolalar ve verileri
(bkz. sf.1, No. 19)
güvenli bir şekilde saklama
özelliği bulunan Güvenilir
Platform Modülü (TPM) sistemini
destekler. TPM sistemleri,
aynı zamanda ağ güvenliğinin
artırılması, dijital kimliklerin
korunması ve platform
bütünlüğünün sağlanmasına da
Türkçe
yardımcıdır.
Türkçe
112
Signal
GND
LFRAME#_L
1
CK_33M_TPM
GNDF_CLKRUN#
SERIRQ#
+3VSB
S_PWRDWN#
GND
LAD0_L
LAD1_L
+3V
LAD2_L
LAD3_L
TPM_RST#
SMB_DA
TA_MAIN
SMB_CLK_MAIN
GND
