ASRock Z87M Extreme4: 1 簡介
1 簡介: ASRock Z87M Extreme4
1 簡介
感謝您購買 ASRock Z87 Extreme4 主機板，本主機板經 ASRock 嚴格品管製作，
是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合
ASRock 對品質及耐用度的承諾。
由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。
繁體中文
如本文件有任何修改，可至 ASRock 網站逕行取得更新版本，不另外通知。若您需要
與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也
可以在 ASRock 網站找到最新的 VGA 卡及 CPU 支援清單。ASRock 網站 http://www.
asrock.com
1.1 包裝內容
• ASRock Z87M Extreme4 主機板（Micro ATX 尺寸）
• ASRock Z87M Extreme4 快速安裝指南
• ASRock Z87M Extreme4 支援光碟
• 4 x Serial ATA (SATA) 資料纜線（選用）
• 1 x I/O 面板外罩
• 1 x ASRock SLI_Bridge_Card
150
Z87M Extreme4
1.2 規格
平台
• Micro ATX 尺寸
• 黃金級電容設計（100% 日本製高品質固態高分子電容）
CPU
• 支援第 4 代 Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® /
Celeron® (LGA1150 封裝 )
• 數位電源設計
• 8 電源相位設計
®
• 支援 Intel
Turbo Boost 2.0 技術
®
• 支援 Intel
K-Series unlocked CPU
繁體中文
®
晶片組
• Intel
Z87
記憶體
• 雙通道 DDR3 記憶體技術
• 4 x DDR3 DIMM 插槽
• 支援 DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(
OC)/1600/1333/1066 非 ECC、無緩衝記憶體
• 最大系統記憶體容量： 32GB( 請參閱「注意」)
®
• 支援 Intel
Extreme Memory Prole (XMP)1.3/1.2
擴充插槽
• 2 x PCI Express 3.0 x16 插槽 (PCIE1/PCIE3：單 x16 (PCIE1)
或雙 x8/x8 模式 )
• 1 x PCI Express 2.0 x16 插槽 (PCIE4：x4 模式 )
• 1 x PCI Express 2.0 x1 插槽
TM
TM
• 支援 AMD Quad CrossFireX
、3-Way CrossFireX
及
TM
CrossFireX
TM
TM
• 支援 NVIDIA® Quad SLI
及 SLI
151
顯示卡
• 僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built-
in Visuals 及 VGA 輸出。
• 支援 Intel® HD Graphics Built-in Visuals： 轉換 AVC、
MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影
像同步轉檔技術、Intel® InTruTM 3D、Intel® Clear Video
HD Technology、Intel® InsiderTM、Intel® HD Graphics
4400/4600
繁體中文
• Pixel Shader 5.0，DirectX 11.1
• 最大共用記憶體 1792MB
• 三個 VGA 輸出選項： D-Sub、DVI-D 及 HDMI
• 支援三台顯示器
• 支援最高達 4K × 2K (4096x2304) @ 24Hz 解析度的 HDMI
技術
• 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D
• 支援最高達 1920x1200 @ 60Hz 解析度的 D-Sub
• 支援使用 HDMI（需相容於 HDMI 監視器）的 Auto Lip
Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊）
• 支援含 DVI-D 及 HDMI 連接埠的 HDCP 功能
• 支援透過 DVI-D 及 HDMI 連接埠的 Full HD 1080p Blu-ray
(BD) 播放
音訊
• 7.1 CH HD 音訊含內容保護（Realtek ALC1150 音訊轉碼
器）功能
• 高階藍光音訊支援
• 支援 Purity Sound ™
- 115dB SNR DAC 及差動放大器
- TI® NE5532 Premium Headset Amplie ( 支援最高可達 600
Ohms 的耳機 )
- 直驅技術
- EMI 遮蔽蓋
- PCB 隔離遮蔽
• 支援 DTS Connect
LAN
• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I217V
• 支援 Intel® 遠端喚醒技術
• 支援網路喚醒
• 支援 Energy Ecient Ethernet 802.3az
• 支援 PXE
152
Z87M Extreme4
後面板 I/O
• 1 x PS/2 鍵盤／滑鼠連接埠
• 1 x D-Sub 連接埠
• 1 x DVI-D 連接埠
• 1 x HDMI 連接埠
• 1 x 光纖 SPDIF 輸出連接埠
• 1 x eSATA 接頭
• 4 x USB 2.0 連接埠
• 4 x USB 3.0 連接埠
• 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及
SPEED LED）
• HD 音訊插孔： 後置喇叭 / 中置 / 低音 / 線路輸入 / 前置
繁體中文
喇叭 / 麥克風
儲存裝置
• 6 x SATA3 6.0 Gb/s 接頭支援 RAID（RAID 0、RAID 1、
RAID 5、RAID 10、Intel 快速儲存技術 12 及 Intel 智慧反
應技術）、NCQ、AHCI 及「熱插拔」功能 (SATA3_1 接
頭與 eSATA 連接埠共用 )
• 1 x eSATA 接頭，支援 NCQ、AHCI 及「熱插拔」及 Port
Multiplier 功能
接頭
• 1 x 機殼防護標頭
• 1 x TPM 標頭
• 1 x IR 排針
• 1 x COM 連接埠排針
• 1 x 電源 LED 排針
• 2 x CPU 風扇接頭 (1 x 4-pin、1 x 3-pin)
• 2 x 機殼風扇接頭 (1 x 4-pin、1 x 3-pin)
• 1 x 電源風扇接頭 (3-pin)
• 1 x 24 pin ATX 電源接頭
• 1 x 8 pin 12V 電源接頭
• 1 x 前面板音訊接頭
• 2 x USB 2.0 排針 ( 支援 4 USB 2.0 連接埠 )
• 1 x USB 3.0 排針 ( 支援 2 USB 3.0 連接埠 )
153
BIOS 功能
• 64Mb AMI UEFI Legal BIOS 含 多語 GUI 支援
• ACPI 1.1 符合喚醒自動開機
• 支援 SMBIOS 2.3.1
• CPU、DRAM、PCH 1.05V、PCH 1.5V 電壓多重調整
支援 CD
• 驅動程式、公用程式、防毒軟體 ( 試用版 )、CyberLink
MediaEspresso 6.5 Trial、Google Chrome 瀏覽器及工具列、
繁體中文
Start8、MeshCentral、Splashtop Streamer、Intel® Extreme
Tuning Utility (IXTU)
硬體監控
• CPU ／機殼溫度感應
• CPU ／機殼／電源風扇轉速計
• CPU ／機殼靜音風扇（允許按照 CPU 溫度自動調整機殼
風扇速度）
• CPU ／機殼風扇多重速度控制
• 電壓監控： +12V、+5V、+3.3V、CPU Vcore
作業系統
• 相容 Microso® Windows® 8 / 8 64 位元 / 7 / 7 64 位元
認證
• FCC、CE、WHQL
• ErP/EuP Ready（需具備 ErP/EuP ready 電源供應器）
* 如需產品詳細資訊，請上我們的網站： http://www.asrock.com
154
Z87M Extreme4
請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自
由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至
會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻
所造成的可能損害概不負責。
在 Windows® 32 位元作業系統下，因有保留供系統使用記憶體的限制，所以實際記憶
體大小可能低於 4GB。Windows® 64 位元作業系統則沒有此類限制。您可使用 ASRock
XFast RAM 運用 Windows® 無法使用的記憶體。
繁體中文
155
1.3 跳線設定
圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒
有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當 3-pin 跳線的跳線蓋套
在 pin1 及 pin2 時，這兩個針腳皆為「短路」。
繁體中文
清除 CMOS 跳線
(CLRCMOS1)
清除 CMOS預設
（請參閱第 1 頁，編號 12）
您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預
設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，
請使用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在
更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必
須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取
出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。
1.
清除 CMOS 開關擁有與清除 CMOS 跳線相同的功能。
2.
若您清除 CMOS，可能會偵測到機殼開啟。請調整 BIOS 選項「清除狀態」，清除
先前機殼防護狀態的紀錄。
156
Z87M Extreme4
1.4 板載排針及接頭
PLED+
系統面板排針
請依照以下的針腳
PLED-
PWRBTN#
(9-pin PANEL1)
GND
排列將機殼上的電
（請參閱第 1 頁， 編號 15）
源開關、重設開關
繁體中文
及系統狀態指示燈
R ESET#
GND
連接至此排針。在
HDLED-
HDLED+
連接纜線之前請注
意正負針腳。
157
1
板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排
針及接頭上，將造成主機板永久性的受損。
GND
PWRBTN ( 電源開關 )：
連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。
RESET ( 重設開關 )：
連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開
關即可重新啟動電腦。
PLED ( 系統電源 LED)：
連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進
入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED
會熄滅。
HDLED ( 硬碟活動 LED)：
連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。
各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源
LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請
確定佈線及針腳指派皆正確相符。
電源 LED 排針
請將機殼電源 LED
(3-pin PLED1)
連接至此排針，以
（請參閱第 1 頁，編號 18）
指示系統的電源狀
態。
Serial ATA3 接頭
這六組 SATA3 接頭
(SATA3_0_1:
皆支援內部儲存裝
繁體中文
請參閱第 1 頁，編號 8）
置的 SATA 資料纜
（SATA3_2_3：
線，最高可達 6.0
請參閱第 1 頁，編號 9)
Gb/s 資料傳輸率。
(SATA3_4_5:
若連接背後 I/O 上
請參閱第 1 頁，編號 10)
的 eSATA 連接埠，
內部 SATA3_1 將不
會作用。
USB 2.0 排針
除了 I/O 面板上的
(9-pin USB4_5)
兩個 USB 2.0 連接埠
（請參閱第 1 頁，編號 17）
外，在本主機板上
(9-pin USB6_7)
另外還有三組排針。
（請參閱第 1 頁，編號 18）
各 USB 2.0 排針皆可
支援兩個連接埠。
USB 3.0 排針
除了 I/O 面板上的
(19-pin USB3_4_5)
四個 USB 3.0 連接埠
（請參閱第 1 頁，編號 7）
外，在本主機板上
還有另外一組排針。
各 USB 3.0 排針皆可
支援兩個連接埠。
158
1
PLED-
PLED+
PLED+
SATA3_0_1SATA3_4_5 SATA3_2_3
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
VbusVbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
Z87M Extreme4

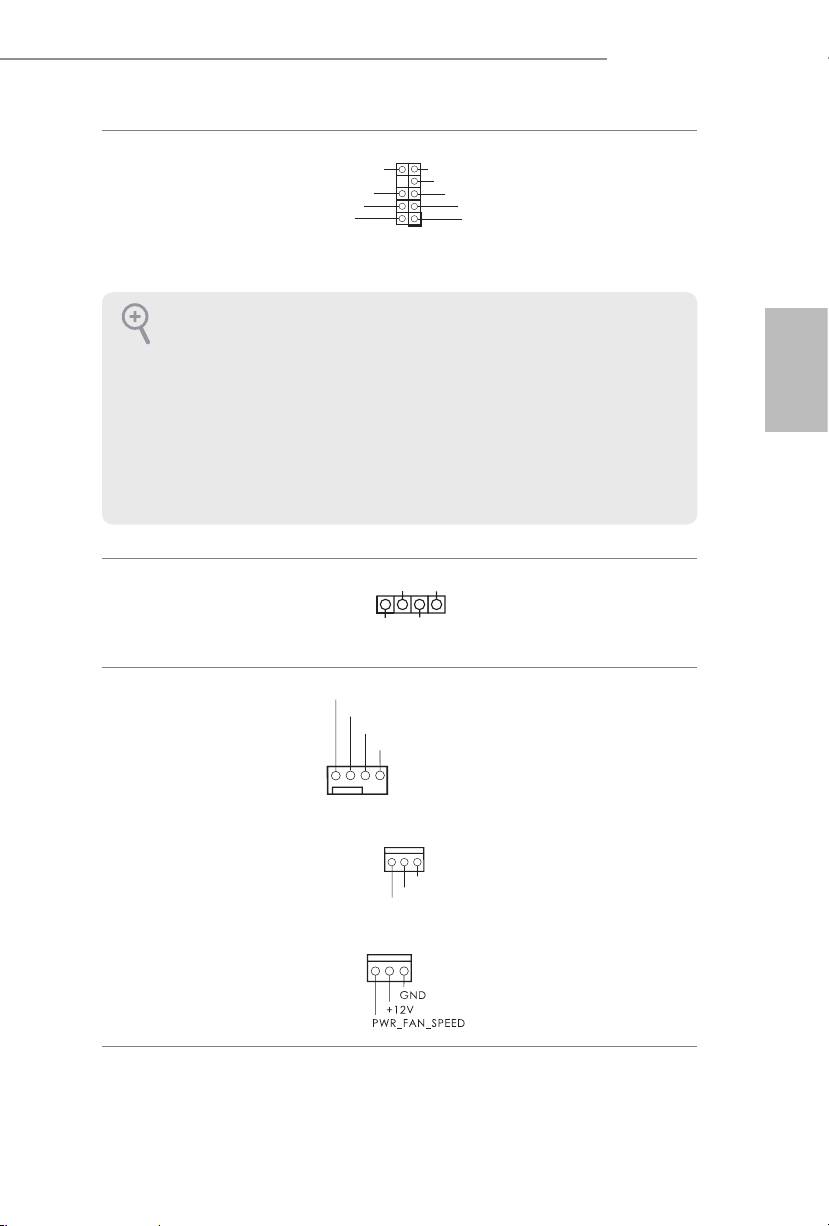

前面板音訊排針
本排針適用於連接
(9-pin HD_AUDIO1)
音訊裝置至前面板
（請參閱第 1 頁，編號 22）
音訊。
繁體中文
機殼喇叭排針
請將機殼喇叭連接
(4-pin SPEAKER1)
至此排針。
（請參閱第 1 頁， 編號 11）
機殼及電源風扇接頭
請將風扇纜線連接
(4-pin CHA_FAN1)
至風扇接頭，並比
（請參閱第 1 頁， 編號 16）
對黑線及接地針腳。
(3-pin CHA_FAN2)
（請參閱第 1 頁， 編號 24）
(3-pin PWR_FAN1)
（請參閱第 1 頁， 編號 23）
159
GN D
OUT2_L
J_SENSE
PRESENCE#
OUT2_R
MIC_RET
MIC2_R
OUT_RET
MIC2_L
1
1.
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援
HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2.
若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC’97 音訊面板上
連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄
音音量」。
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
GND
+12V
FAN_SPEED
1
+5V
DUMMY
DUMMY
SPEAKER

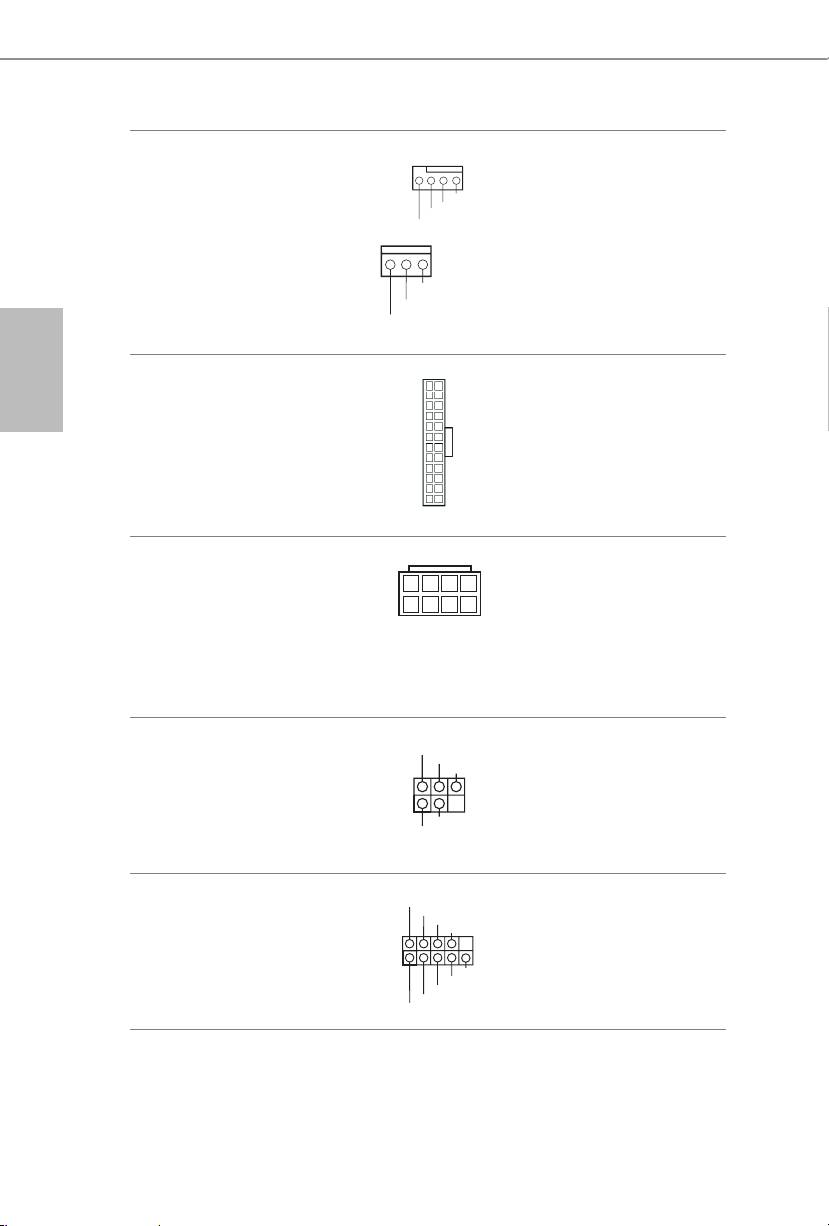

CPU 風扇接頭
本主機板配備 4-Pin
(4-pin CPU_FAN1)
CPU 風扇 ( 靜音風
（請參閱第 1 頁， 編號 2）
扇 ) 接頭。若您計
畫連接 3-Pin CPU
(3-pin CPU_FAN2)
風扇，請接至 Pin
（請參閱第 1 頁， 編號 3）
1-3。
GND
+12V
繁體中文
ATX 電源接頭
本主機板配備一組
(24-pin ATXPWR1)
24-pin ATX 電源接
（請參閱第 1 頁，編號 6）
頭。若要使用 20-
pin ATX 電源供應
器，請插入 Pin 1 及
Pin 13。
ATX 12V 電源接頭
本主機板配備一組
(8-pin ATX12V1)
8-pin ATX 12V 電
（請參閱第 1 頁，編號 1）
源接頭。若要使用
4-pin ATX 電源供應
器，請插入 Pin 1 及
Pin 5。
紅外線模組排針
此排針支援選用的無線傳
(5-pin IR1)
送及接收紅外線模組。
（請參閱第 1 頁，編號 14）
序列連接埠排針
此 COM1 排針支援
(9-pin COM1)
序列連接埠模組。
（請參閱第 1 頁，編號 21）
160
CPU_FAN_SPEED
GN D
+12V
4 3 2 1
FAN_SPEED_CONTROL
CPU_FAN_SPEED
8 5
4 1
12
24
1
13
GND
IRRX
DUMMY
IRTX
+5VSB
1
RRXD1
DDTR#1
DDSR#1
CCTS#1
RRTS#1
GND
TTXD1
DDCD#1
1
RRI#1
Z87M Extreme4
機殼防護標頭 (2-pin CI1)
1
本主機板支援「機殼開啟」
（請參閱第 1 頁，編號 20）
偵測功能，可偵測機殼外
蓋是否遭移除。若要使用
本功能，機殼必須採用機
殼防護偵測設計。
TPM 標頭
此接頭支援信賴平台模組
(17-pin TPMS1)
(TPM) 系統，可確保儲存
（請參閱第 1 頁，編號 19）
金鑰、數位憑證、密碼及
資料的安全。TPM 系統
繁體中文
也能強化網路安全、保護
數位身分並確定平台完整
性。
161
Signal
GND
LFRAME#_L
1
CK_33M_TPM
GNDF_CLKRUN#
SERIRQ#
+3VSB
S_PWRDWN#
GND
LAD0_L
LAD1_L
+3V
LAD2_L
LAD3_L
TPM_RST#
SMB_DA
TA_MAIN
SMB_CLK_MAIN
GND
