ASRock Z87M Extreme4: 1 Introducción

1 Introducción: ASRock Z87M Extreme4

Z87M Extreme4

1 Introducción

Gracias por comprar la placa base ASRock Z87M Extreme4, una placa base able

fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento

excelente con un diseño resistente de acuerdo con el compromiso de calidad y

resistencia de ASRock.

Ya que las especicaciones de la placa base y el soware del BIOS podrán ser actualizados, el

contenido que aparece en esta documentación estará sujeto a modicaciones sin previo aviso.

Si esta documentación sufre alguna modicación, la versión actualizada estará disponible

en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta

placa base, visite nuestro sitio web para obtener información especíca sobre el modelo que esté

utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la

CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

• Placa base ASRock Z87M Extreme4 (Factor de forma Micro ATX)

• Guía de instalación rápida de ASRock Z87M Extreme4

• CD de soporte de ASRock Z87M Extreme4

• 4 cables de datos Serie ATA (SATA) (Opcional)

• 1 escudo panel I/O

• 1 x ASRock SLI_Bridge_Card

Español

65

1.2 Especicaciones

Plataforma

• Factor de forma Micro ATX

• Diseño de los Condensadores: Premium Gold (Condensadores

de polímero conductor, de alta calidad, 100% fabricados en

Japón)

CPU

• Compatible con 4.ª Generación de Intel® CoreTM i7 / i5 / i3 /

Xeon® / Pentium® / Celeron® en Paquete LGA1150

• Diseño Digi Power

• Diseño de 8 fases de alimentación

®

• Compatible con la tecnología de Intel

Turbo Boost 2.0

®

• Compatible con CPU serie K desbloqueada de Intel

®

Conjunto de

• Intel

Z87

chips

Memoria

• Tecnología de memoria de Doble Canal DDR3

• 4 ranuras DDR3 DIMM

• Compatible con memoria no-ECC, sin búfer DDR3 2800+

(OC)/2400(OC)/2133(OC)/1866 (OC)/1600/1333/1066

• Capacidad máxima de la memoria del sistema: 32GB (consulte

la ADVERTENCIA)

• Compatible con Extreme Memory Prole (XMP)1.3/1.2 de

®

Intel

Español

Ranura de

• 2 ranuras PCI Express 3.0 x16 (PCIE1/PCIE3:simple a x16

expansión

(PCIE1) o dual a modo x8/x8)

• 1 ranura PCI Express 2.0 x16 (PCIE4:modo x4)

• 1 ranura PCI Express 2.0 x1

TM

• Compatible con AMD Quad CrossFireX

, 3-Way

TM

TM

CrossFireX

y CrossFireX

TM

TM

• Compatible con NVIDIA® Quad SLI

y SLI

66

Z87M Extreme4

Grácos

• La Tecnología visual integrada de grácos HD de Intel® y las

salidas de VGA son compatibles únicamente con procesadores

con GPU integrado.

• Compatible con la Tecnología visual integrada de grácos HD

de Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) y

MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear

Video HD Technology, Intel® InsiderTM, Intel® HD Graphics

4400/4600

• Pixel Shader 5.0, DirectX 11.1

• Memoria compartida máxima: 1792MB

• Tres opciones de salida VGA: D-Sub, DVI-D y HDMI

• Compatible con monitores triples

• Compatible con Tecnología HDMI con máxima resolución

hasta 4K × 2K (4096x2304) @ 24Hz

• Compatible con DVI-D con máxima resolución hasta

1920x1200 @ 60Hz

• Compatible con D-Sub con máxima resolución hasta

1920x1200 @ 60Hz

• Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC y

HBR (audio de alta velocidad de bits) con HDMI (requiere un

monitor compatible con HDMI)

• Compatible con función HDCP con puertos DVI-D y HDMI

• Compatible con reproducción Blu-ray (BD) Full HD de 1080p

con puertos DVI-D y HDMI

Audio

• 7.1 Audio CH HD con Protección de contenido (Realtek

ALC1150 Audio Codec)

Español

• Compatible con audio Blu-ray Premium

• Compatible con Purity Sound™

- 115dB SNR DAC con amplicador diferencial

- TI® NE5532 Amplicador de auriculares Premium

(compatible con auriculares de hasta 600 ohmios)

- Tecnología Direct Drive

- Cubierta protectora de EMI (interferencias electromagnéticas)

- Protección de aislamiento PCB (circuito impreso)

• Compatible con DTS Connect

67

LAN

• LAN Gigabit 10/100/1000 Mb/s

• Giga PHY Intel® I217V

• Compatible con la Tecnología Remote Wake de Intel®

• Compatible con Wake-On-LAN

• Compatible con Ethernet de consumo eciente de energía

802.3az

• Compatible con PXE

Panel trasero

• 1 puerto de teclado/ratón PS/2

I/O

• 1 puerto D-Sub

• 1 puerto DVI-D

• 1 puerto HDMI

• 1 puerto de salida SPDIF óptica

• 1 conector eSATA

• 4 puertos USB 2.0

• 4 puertos USB 3.0

• 1 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)

• Conector de audio HD: Altavoz trasero / Central / Graves /

Entrada de línea / Altavoz frontal / Micrófono

Almacenami-

• Los 6 conectores SATA3 de 6,0 Gb/s, compatibles con RAID

ento

(RAID 0, RAID 1, RAID 5, RAID 10, Tecnología Rapid Storage

12 de Intel y Tecnología Smart Response de Intel), NCQ, AHCI

y funciones “Hot Plug” (el conector SATA3_1 se comparte con

el puerto eSATA)

• 1 conector eSATA, compatible con las funciones NCQ, AHCI,

“Hot Plug” y Multiplicador de puertos

Español

Conectores

• 1 cabezal de intrusión de chasis

• 1 cabezal TPM

• 1 cabezal IR

• 1 cabezal de puerto COM

• 1 cabezal de indicador LED de alimentación

• 2 conectores de ventilador de la CPU (1 de 4 pines y 1 de 3

pines)

• 2 conectores de ventilador del chasis (1 de 4 pines y 1 de 3

pines)

• 1 conector de ventilador de alimentación (de 3 pines)

• 1 conector de alimentación ATX de 24 pines

68

Z87M Extreme4

• 1 conector de alimentación de 12V de 8 pines

• 1 conector de audio del panel frontal

• 2 cabezales USB 2.0 (compatibles con 4 puertos USB 2.0)

• 1 cabezal USB 3.0 (compatible con 2 puertos USB 3.0)

Características

• BIOS legal UEFI AMI de 64Mb compatible con interfaz gráca

del BIOS

de usuario multilingüe

• Eventos de reactivación conformes con ACPI 1.1

• Compatible con SMBIOS 2.3.1

• Multiajuste de voltaje de CPU, DRAM, PCH 1,05V, PCH 1,5V

CD de soporte

• Controladores, Utilidades, Soware AntiVirus (Versión de

prueba), Versión de prueba de CyberLink MediaEspresso 6.5,

Explorador y Barra de herramientas de Google Chrome, Start8,

MeshCentral, Splashtop Streamer y Extreme Tuning Utility

(IXTU) de Intel®

Monitor del

• Método de sensor de temperatura de la CPU/Chasis

hardware

• Tacómetro del ventilador de alimentación/CPU/Chasis

• Ventilador silencioso de la CPU/Chasis (permite ajustar

automáticamente la velocidad del ventilador del chasis

mediante la temperatura de la CPU)

• Control multivelocidad del ventilador de la CPU/Chasis

• Control del voltaje: +12V, +5V, +3,3V, CPU Vcore

SO

• Compatible con Microso® Windows® 8 / 8 de 64 bits / 7 / 7 de

64 bits

Español

Certicaciones

• FCC, CE, WHQL

• Compatible con ErP/EuP (requiere toma de alimentación

compatible con ErP/EuP)

* Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com

69

Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceleración),

incluyendo el ajuste de la conguración del BIOS, aplicando la Tecnología overcloking no

vinculada o utilizando las herramientas de overclocking de tercera parte. El overclocking

podría afectar la estabilidad de su sistema o incluso dañar los componentes y dispositivos de

su sistema. Si lo realiza, todos los riesgos y gastos derivados del overclocking serán de su entera

responsabilidad. No nos hacemos responsables de posibles daños producidos por el overclocking.

Debido a las limitaciones, el tamaño real de la memoria podrá ser inferior a 4GB para reservar

espacio para el uso del sistema en sistemas operativos Windows® de 32 bits. Los sitemas

operativos Windows® de 64 bits no tienen estas limitaciones. Podrá utilizar XFast RAM de

ASRock para usar la memoria que Windows® no puede utilizar.

Español

70

Z87M Extreme4

1.3 Instalación de los puentes

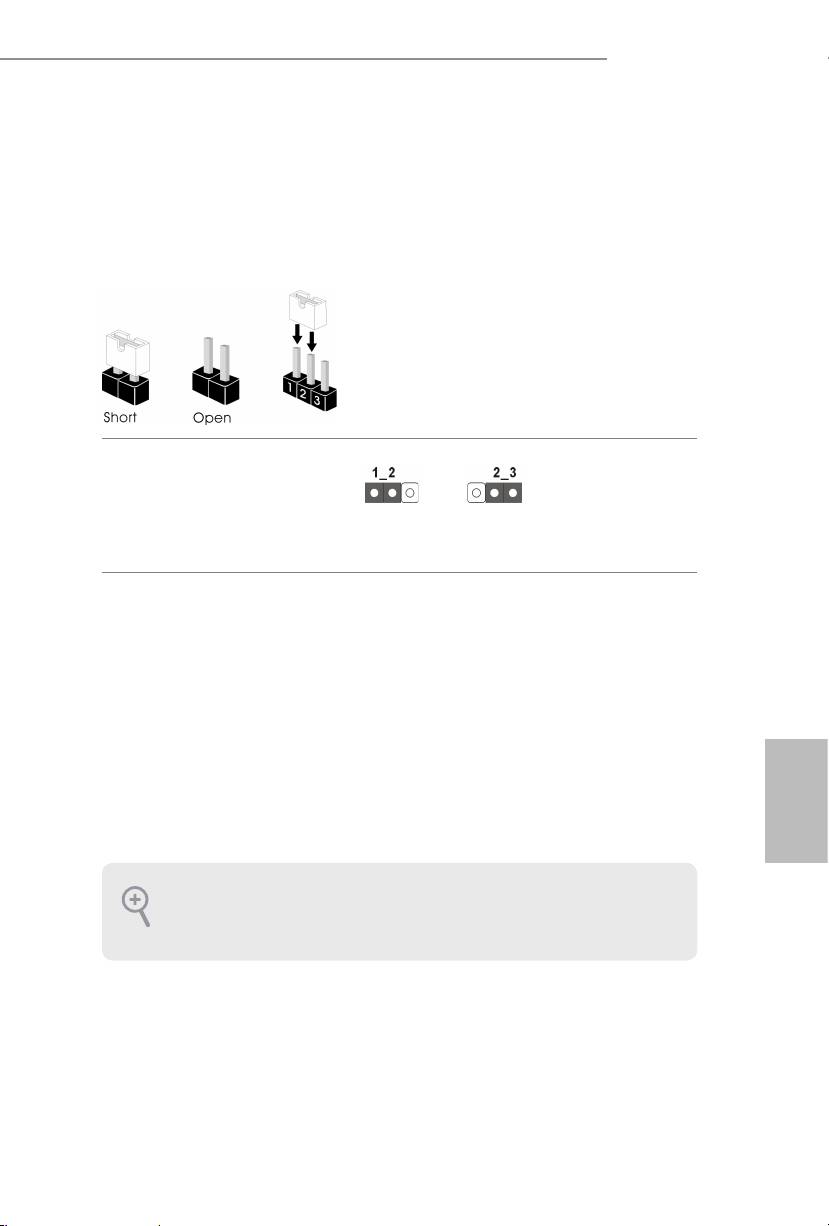

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente

se coloca en los pines, el puente queda “Corto. Si no coloca la tapa de puente en los

pines, el puente queda “Abierto. La ilustración muestra un puente de 3 pines cuyo pin

1 y pin 2 son “Cortos” cuando se coloca una tapa de puente en estos 2 pines.

Puente de borrado de

CMOS

(CLRCMOS1)

Borrado de CMOSPredeterminado

(consulte la pág.1, N.º 12)

CLRCMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los

parámetros del sistema a los valores predeterminados de instalación, apague el

ordenador y desenchufe el cable de alimentación de la toma de alimentación.

Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y

el pin3 en el CLRCMOS1 durante 5 segundos. Sin embargo, no borre el CMOS

justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando

acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación,

deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la

contraseña, la fecha, la hora y el perl de usuario predeterminado serán eliminados

únicamente si se retira la pila del CMOS.

Español

1. El interruptor de borrado CMOS tiene la misma función que el puente de borrado de CMOS.

2. Si borra el CMOS, podrá detectarse la cubierta abierta. Ajuste la opción del BIOS “Clear

Status” (Borrar estado) para borrar el registro del estado de intrusión anterior del chasis.

71

1.4 Conectores y cabezales incorporados

PLED+

Cabezal del panel del

Conecte el interruptor de

PLED-

PWRBTN#

sistema

GND

alimentación, restablezca el

(PANEL1 de 9 pines)

interruptor y el indicador

(consulte la pág.1, N.º 15)

del estado del sistema del

R ESET#

GND

chasis a los valores de este

HDLED-

HDLED+

cabezal, según los valores

asignados a los pines como

se indica a continuación.

Cerciórese de cuáles son

los pines positivos y los

negativos antes de conectar

los cables.

Español

72

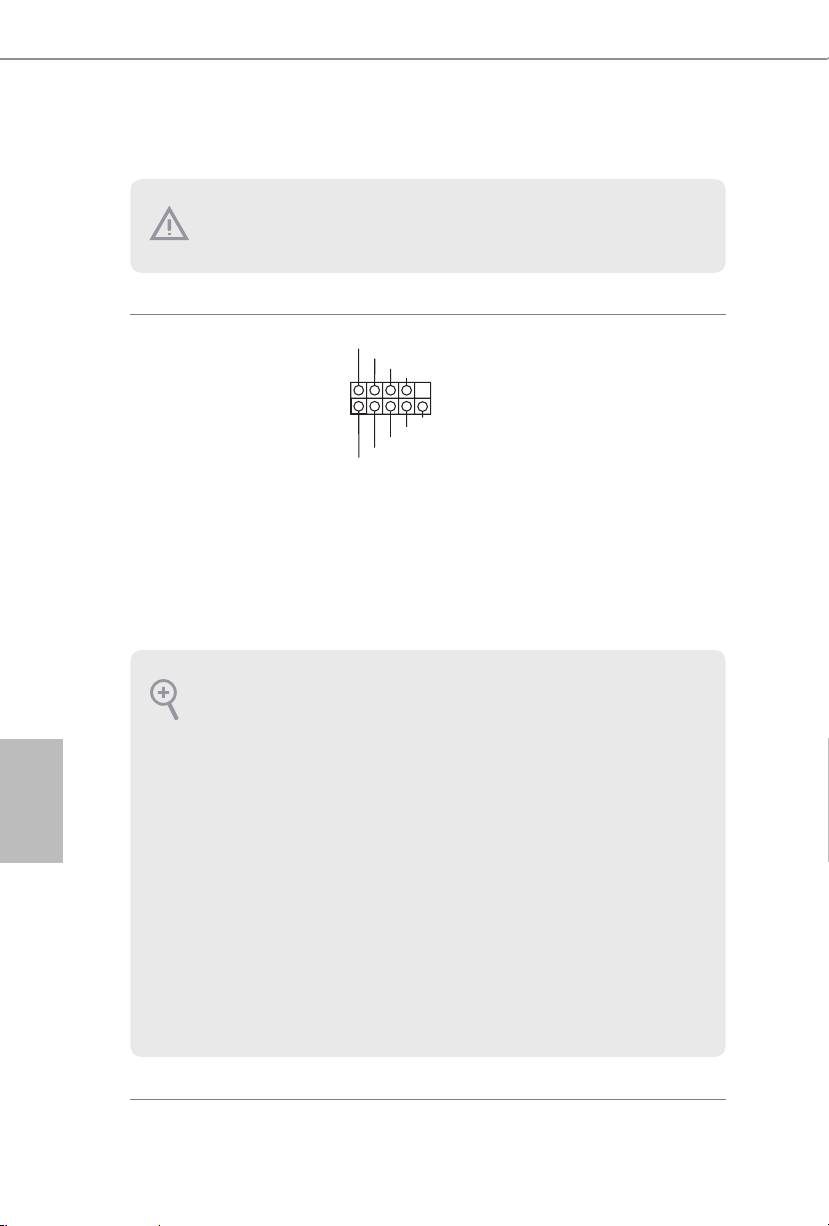

1

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre

estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará

de forma permanente la placa base.

GND

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá congurar la

forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo

para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador

LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea

cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga

cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El

indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel

frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador

LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando

conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones

de los cables y los pines coinciden correctamente.

Z87M Extreme4

Cabezal de indicador LED

Conecte el indicador LED

de alimentación

de alimentación del chasis

(PLED1 de 3 pines)

a este cabezal para

indicar

(consulte la pág.1, N.º 18)

el estado de alimentación

del sistema.

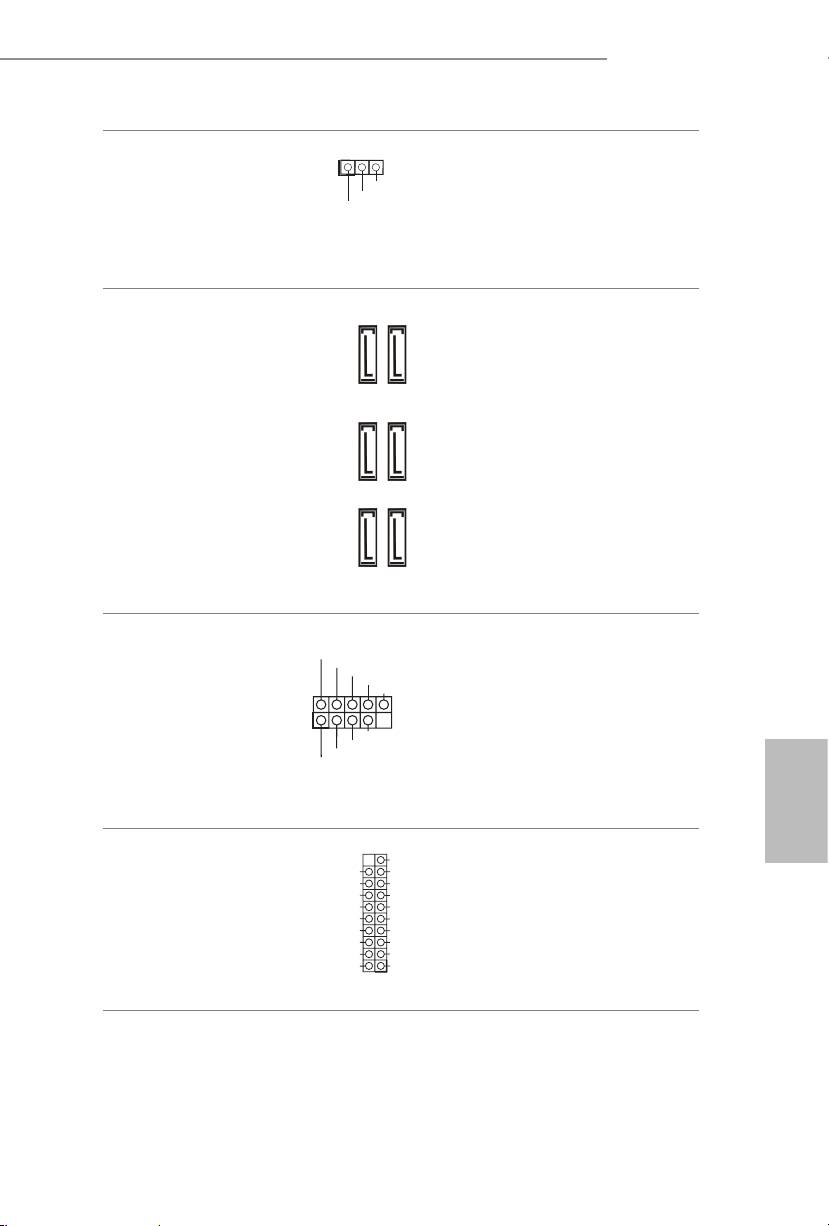

Conectores Serie ATA3

Estos seis conectores

(SATA3_0_1:

SATA3 son compatibles

consulte la pág.1, N.º 8)

con cables de datos SATA

(SATA3_2_3:

para dispositivos de

consulte la pág.1, N.º 9)

almacenamiento interno

(SATA3_4_5:

con una velocidad de

consulte la pág.1, N.º 10)

transferencia de datos de

hasta 6,0 Gb/s. Si se ha

conectado el puerto eSATA

en el panel trasero I/O,

no funcionará el puerto

interno SATA3_1.

Cabezales USB 2.0

Además de dos puertos

(USB4_5 de 9 pines)

USB 2.0 en el panel I/O,

(consulte la pág.1, N.º 17)

esta placa base contiene

(USB6_7 de 9 pines)

tres cabezales. Cada

(consulte la pág.1, N.º 18)

cabezal USB 2.0 admite

dos puertos.

Español

Cabezales USB 3.0

Además de cuatro puertos

(USB3_4_5 de 19 pines)

USB 3.0 en el panel I/O,

(consulte la pág.1, N.º 7)

esta placa base contiene un

cabezal. Cada cabezal USB

3.0 admite dos puertos.

73

1

PLED-

PLED+

PLED+

SATA3_0_1SATA3_4_5 SATA3_2_3

USB_PWR

P-

P+

GND

DUMMY

1

GND

P+

P-

USB_PWR

1

VbusVbus

Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+

IntA_PA_SSRX+

GND

GND

IntA_PB_SSTX-

IntA_PA_SSTX-

IntA_PB_SSTX+

IntA_PA_SSTX+

GND

GND

IntA_PB_D-

IntA_PA_D-

IntA_PB_D+

IntA_PA_D+

Dummy

Cabezal de audio del panel

Este cabezal se utiliza para

frontal

conectar dispositivos de

(HD_AUDIO1 de 9 pines)

audio al panel de audio

(consulte la pág.1, N.º 22)

frontal.

Cabezal de altavoces del

Conecte el altavoz del

chasis

chasis a este cabezal.

(SPEAKER1 de 4 pines)

(consulte la pág.1, N.º 11)

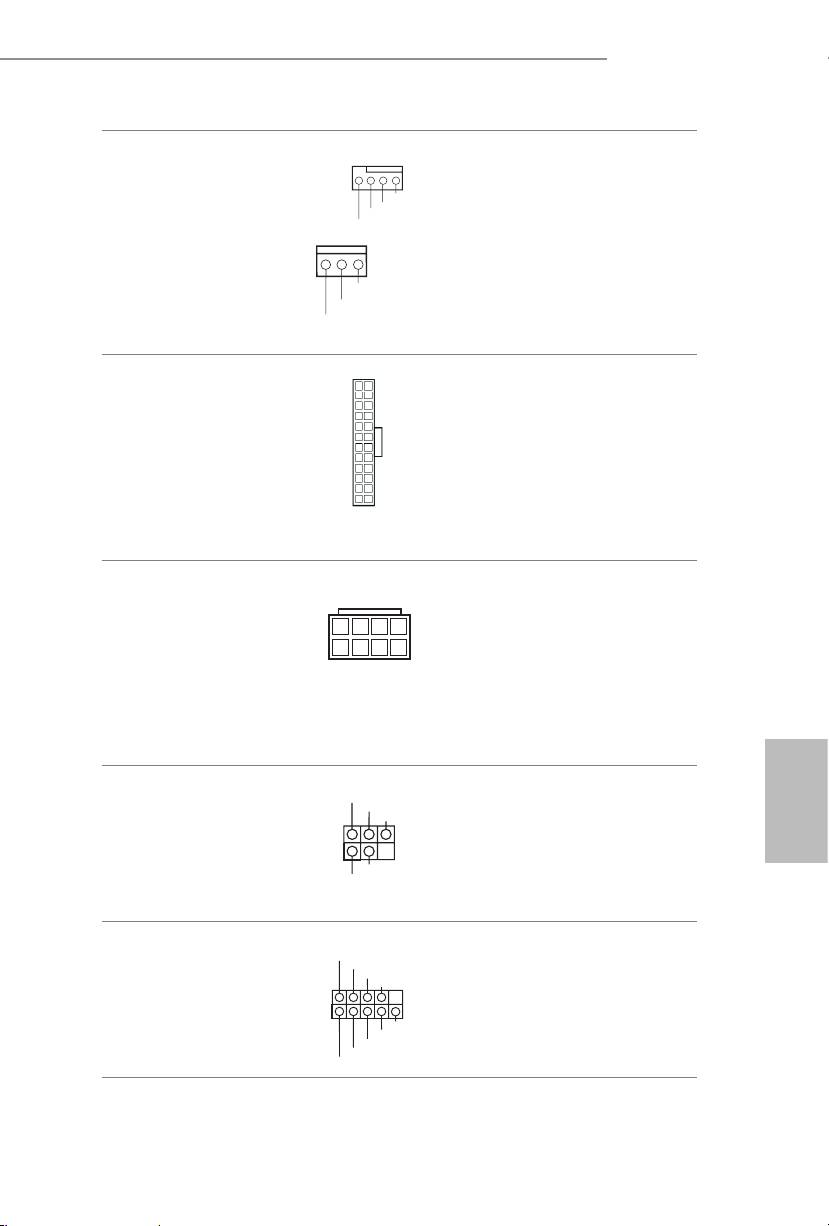

Conectores del ventilador

Conecte los cables del

Español

de alimentación y del

ventilador a los conectores

chasis

del ventilador y haga

(CHA_FAN1 de 4 pines)

coincidir el cable negro

(consulte la pág.1, N.º 16)

con el pin de conexión a

tierra.

(CHA_FAN2 de 3 pines)

(consulte la pág.1, N.º 24)

(PWR_FAN1 de 3 pines)

(consulte la pág.1, N.º 23)

74

GN D

OUT2_L

J_SENSE

PRESENCE#

OUT2_R

MIC_RET

MIC2_R

OUT_RET

MIC2_L

1

1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de

conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para

que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual

y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal

siguiendo los pasos que se describen a continuación:

A. Conecte Mic_IN (MIC) a MIC2_L.

B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.

C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).

D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario

que los conecte en el panel de audio AC’97.

E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (FrontMic) en el

panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTR

OL

GND

+12V

FAN_SPEED

+5V

DUMMY

Z87M Extreme4

Conectores del ventilador

Esta placa base contiene

de la CPU

un conector de ventilador

(CPU_FAN1 de 4 pines)

(ventilador silencioso) de

(consulte la pág.1, N.º 2)

CPU de 4 pines. Si tiene

pensando conectar un

(CPU_FAN2 de 3 pines)

ventilador de CPU de 3

GND

(consulte la pág.1, N.º 3)

+12V

pines, conéctelo al Pin 1-3.

Conector de alimentación

Esta placa base contiene un

ATX

conector de alimentación

(ATXPWR1 de 24 pines)

ATX de 24 pines. Para

(consulte la pág.1, N.º 6)

utilizar una toma de

alimentación ATX de 20

pines, conéctela en los

Pines del 1 al 13.

Conector de alimentación

Esta placa base contiene un

ATX de 12V

conector de alimentación

(ATX12V1 de 8 pines)

ATX de 12V y 8 pines.

(consulte la pág.1, N.º 1)

Para utilizar una toma

de alimentación ATX de

4 pines, conéctela en los

Pines del 1 al 5.

Cabezal de módulo

Este cabezal admite un módulo

infrarrojo

infrarrojo opcional de transmisión

Español

(IR1 de 5 pines)

y recepción inalámbrico.

(consulte la pág.1, N.º 14)

Cabezal de puerto serie

Este cabezal COM1 admite

(COM1 de 9 pines)

un módulo de puerto serie.

(consulte la pág.1, N.º 21)

75

CPU_FAN_SPEED

GN D

+12V

4 3 2 1

FAN_SPEED_CONTROL

CPU_FAN_SPEED

4

1

8

12

24

1

13

5

IRTX

+5VSB

DUMMY

1

GND

IRRX

RRXD1

DDTR#1

DDSR#1

CCTS#1

RRTS#1

GND

TTXD1

DDCD#1

1

RRI#1

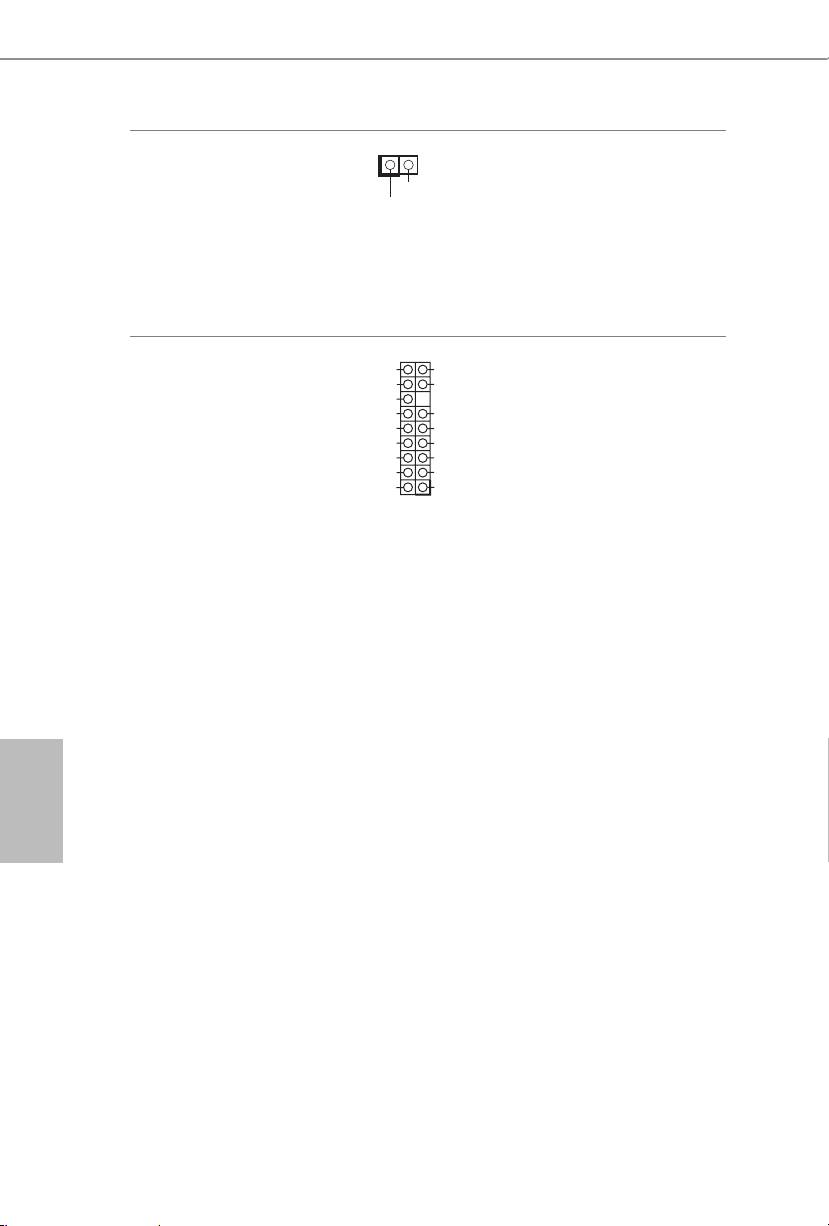

Cabezal de intrusión de

Esta placa base es compatible

1

chasis(CI1 de 2 pines)

conla función de detección de

(consulte la pág.1, N.º 20)

CUBIERTA ABIERTA que detecta

si se ha retirado la cubierta del

chasis. Esta función requiere un

chasis diseñado para la detección

de intrusión del chasis.

Cabezal TPM

Este conector es compatible con

(TPMS1 de 17 pines)

el sistema Módulo de Plataforma

(consulte la pág.1, N.º 19)

Segura (TPM, en inglés), que

puede almacenar de forma segura

claves, certicados digitales,

contraseñas y datos. Un sistema

TPM también ayuda a aumentar

la seguridad en la red, protege las

identidades digitales y garantiza la

integridad de la plataforma.

Español

76

Signal

GND

LFRAME#_L

1

CK_33M_TPM

GNDF_CLKRUN#

SERIRQ#

+3VSB

S_PWRDWN#

GND

LAD0_L

LAD1_L

+3V

LAD2_L

LAD3_L

TPM_RST#

SMB_DA

TA_MAIN

SMB_CLK_MAIN

GND
