ASRock Z87M Extreme4: 1 Introduzione
1 Introduzione: ASRock Z87M Extreme4
Z87M Extreme4
1 Introduzione
Congratulazioni per l’acquisto della scheda madre ASRock Z87M Extreme4, una
scheda madre adabile prodotta secondo i severissimi controlli di qualità ASRock.
La scheda madre ore eccellenti prestazioni con un design robusto che si adatta
all'impegno di ASRock di orire sempre qualità e durata.
Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il
contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di
eventuali modiche della presente documentazione, la versione aggiornata sarà disponibile sul
sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda
madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in
uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito
Web di ASRock. Sito Web di ASRock http://www.asrock.com.
1.1 Contenuto della confezione
• Scheda madre ASRock Z87M Extreme4 (Form Factor Micro ATX)
• Guida all'installazione rapida di ASRock Z87M Extreme4
• CD di supporto ASRock Z87M Extreme4
• 4 x cavi dati Serial ATA (SATA) (opzionali)
• 1 x mascherina metallica posteriore I/O
• 1 x ASRock SLI_Bridge_Card
Italiano
Italiano
53
1.2 Speciche
Piattaforma
• Fattore di forma Micro ATX
• Design condensatore Premium Gold (condensatori a
conduttore in polimero di alta qualità realizzati al 100% in
Giappone)
CPU
• Supporta Intel® CoreTM i7 / i5 / i3 di 4^ generazione / Xeon® /
Pentium® / Celeron® in LGA1150 Package
• Design Digi Power
• 8 Power Phase Design
®
• Supporta la tecnologia Intel
Turbo Boost 2.0
®
• Supporta Intel
K-Series unlocked CPU
®
Chipset
• Intel
Z87
Memoria
• Tecnologia con memoria DDR3 a doppio canale
• 4 x slot DIMM DDR3
• Supporta memoria DDR3 2800+(OC)/2400(OC)/2133
(OC)/1866 (OC)/1600/1333/1066 non ECC, senza buer
• Capacità max. della memoria di sistema: 32 GB(fare
riferimento a ATTENZIONE)
®
• Supporta Intel
Extreme Memory Prole (XMP)1.3/1.2
Slot di
• 2 alloggi PCI Express 3.0 x16 (PCIE1/PCIE3:modalità singola a
espansione
x16 (PCIE1) o doppia a modalità x8/x8)
• 1 x PCI Express 2.0 x16 slot (PCIE4:modalità x4)
Italiano
• 1 alloggio PCI Express 2.0 x1
TM
TM
• Supporto di AMD Quad CrossFireX
, 3-Way CrossFireX
TM
and CrossFireX
Italiano
TM
TM
• Supporta NVIDIA® Quad SLI
e SLI
54
Z87M Extreme4
Graca
• La videograca integrata della scheda video HD Intel® e le
uscite VGA possono essere supportate soltanto con processori
con GPU integrata.
• Supporta la videograca integrata della scheda video HD Intel®:
Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2
Full HW Encode1, Intel® InTruTM 3D, tecnologia Intel® Clear
Video HD, Intel® InsiderTM, Intel® HD Graphics 4400/4600
• Pixel Shader 5.0, DirectX 11.1
• Memoria condivisa max. 1792 MB
• Tre opzioni uscita VGA: D-Sub, DVI-D e HDMI
• Supporta il triplo monitor
• Supporta la tecnologia HDMI con risoluzione max. no a 4 K
× 2 K (4096 x 2304) a 24 Hz
• Supporta DVI-D con una risoluzione max. no a 1920 x 1200 a
60 Hz
• Supporta D-Sub con una risoluzione max. no a 1920 x 1200 a
60 Hz
• Supporta Auto Lip Sync, Deep Color (12 bpc), xvYCC e HBR
(High Bit Rate Audio) con HDMI (è necessario un monitor
conforme ad HDMI)
• Supporta la funzione HDCP con porte DVI-D e HDMI
• Supporta Blu-ray (BD) Full HD 1080p, riproduzione con porte
DVI-D e HDMI
Audio
• Audio HD a 7.1 canali con Content Protection (codec audio
Realtek ALC1150)
Italiano
• Supporto audio Blu-ray Premium
• Supporto di Purity Sound™
- 115dB SNR DAC con amplicatore dierenziale
Italiano
- TI® NE5532 Premium Headset Amplier (supporta cue
no a 600 Ohms)
- Tecnologia Direct Drive
- Copertura schermata EMI
- Schermatura isolata PCB
• Supporta DTS Connect
55
LAN
• LAN Gigabit 10/100/1000 Mb/s
• Giga PHY Intel® I217V
• Supporta la tecnologia Intel® Remote Wake
• Supporta Wake-On-LAN
• Supporta Energy Ecient Ethernet 802.3az
• Supporta PXE
I/O pannello
• 1 x porta tastiera/mouse PS/2
posteriore
• 1 x porta D-Sub
• 1 x porta DVI-D
• 1 x porta HDMI
• 1 x porta uscita SPDIF ottico
• 1 x connettore eSATA
• 4 x porte USB 2.0
• 4 x porte USB 3.0
• 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED
LED)
• Jack audio HD: altoparlante posteriore/centrale/basso/ingresso
linea/altoparlante anteriore/microfono
Archiviazione
• 6 connettori SATA3 6,0 Gb/s, supporto RAID (RAID 0, RAID
1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 e Intel
Smart Response Technology), NCQ, AHCI e funzioni "Hot
Plug" (il connettore SATA3_1 è condiviso con la porta eSATA)
• 1 connettore eSATA x, supporta NCQ, AHCI, funzioni "Hot
Plug" e moltiplicatore di porte
Italiano
Connettore
• 1 x header di intrusione nello chassis
• 1 x header TPM
• 1 x header IR
Italiano
• 1 x header porta COM
• 1 x header LED di alimentazione
• 2 x connettori ventola CPU (1 x 4 pin, 1 x 3 pin)
• 2 x connettori ventola chassis (1 x 4 pin, 1 x 3 pin)
• 1 x connettore ventola alimentazione (3 pin)
• 1 x connettore alimentazione ATX a 24 pin
56
Z87M Extreme4
• 1 x connettore alimentazione da 12 V a 8 pin
• 1 x connettore audio pannello anteriore
• 2 x header USB 2.0 (supporto 4 porte USB 2.0)
• 1 x header USB 3.0 (supporta 2 porte USB 3.0)
Caratteristiche
• BIOS legale 64 Mb AMI UEFI con supporto GUI multilingue
del BIOS
• Eventi di wake up conformi ad ACPI 1.1
• Supporto SMBIOS 2.3.1
• Multiregolazione tensione CPU, DRAM, PCH 1,05 V, PCH 1,5 V
CD di
• Driver, Utilità, soware antivirus (versione di prova), versione
supporto
di prova di CyberLink MediaEspresso 6.5, browser e barra degli
strumenti Google Chrome, Start8, MeshCentral, Splashtop
Streamer, Intel® Extreme Tuning Utility (IXTU)
Hardware-
• Sensore temperatura CPU/chassis
Monitor
• Tachimetro CPU/chassis/ventola alimentazione
• Ventola silenziosa CPU/chassis (consente l'autoregolazione
della velocità della ventola dello chassis mediante la
temperatura della CPU)
• Controllo multivelocità della ventola di CPU/chassis
• Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore
SO
• Microso® Windows® 8/8 a 64-bit/7/conforme a 7 a 64-bit
Certicazioni
• FCC, CE, WHQL
Italiano
• ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)
Italiano
* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com
57
Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la
regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o
l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la stabilità
del sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre
eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da
overclocking.
A causa della limitazione, l'eettiva dimensione della memoria può essere inferiore a 4 GB per
riservare l'uso del sistema ai sistemi operativi di Windows® a 32 bit. I sistemi operativi Win-
dows® a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di ASRock
per utilizzare la memoria che Windows® non può utilizzare.
Italiano
Italiano
58
Z87M Extreme4
1.3 Impostazione jumper
L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio
del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è
posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra
un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del
jumper è posizionato su questi 2 pin.
Jumper per azzerare la
CMOS
Azzerare la CMOSpredenito
(CLRCMOS1)
(vedere pag. 1, n. 12)
CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e
reimpostare i parametri del sistema alla congurazione predenita, spegnere il
computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15
secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3
su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver
aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del
BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire
l'operazione di azzeramento della CMOS. La password, la data, l'ora e il prolo
predenito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.
Italiano
1. L'interruttore per azzerare la CMOS ha la stessa funzione del jumper per azzerare la CMOS.
Italiano
2. Se si azzera la CMOS, può essere rilevato il case aperto. Regolare l'opzione del BIOS
"Azzerare stato" per azzerare il registro del precedente stato di intrusione nello chassis.
59

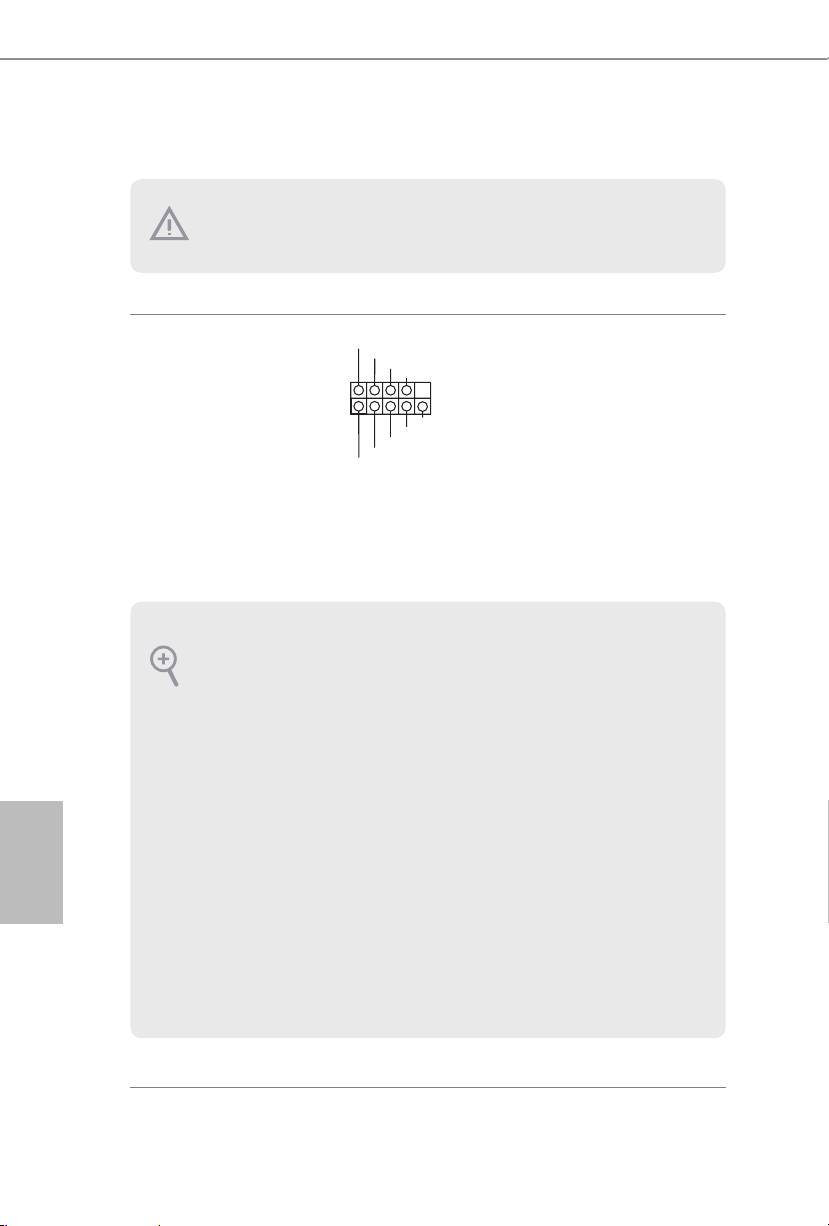

1.4 Header e connettori sulla scheda
PLED+
Header sul pannello del
Collegare l'interruttore
PLED-
PWRBTN#
sistema
GND
dell'alimentazione,
(PANEL1 a 9 pin)
l'interruttore di reset e
(vedere pag. 1, n. 15)
l'indicatore dello stato del
R ESET#
GND
sistema sullo chassis su
HDLED-
HDLED+
questo header secondo
la seguente assegnazione
dei pin. Annotare i pin
positivi e negativi prima di
collegare i cavi.
Italiano
Italiano
60
1
Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper
su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori
provocherà danni permanenti alla scheda madre.
GND
PWRBTN (interruttore di alimentazione):
collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile
congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.
RESET (interruttore di reset):
collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore
di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale
riavvio.
PLED (LED alimentazione del sistema):
collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED
è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si
trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di
sospensione S4 o quando è spento (S5).
HDLED (LED di attività disco rigido):
collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso
quando il disco rigido sta leggendo o scrivendo dati.
Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello
anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset,
LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il
modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del
lo e le assegnazioni del pin corrispondano correttamente.
Z87M Extreme4
Header LED di
Collegare il LED di
alimentazione
alimentazione chassis a
(PLED1 a 3 pin)
questo header per
indicare
(vedere pag. 1, n. 18)
lo stato di alimentazione
del sistema.
Connettori Serial ATA3
Questi sei connettori
(SATA3_0_1:
SATA3 supportano cavi
vedere pag.1,n. 8)
dati SATA per dispositivi
(SATA3_2_3:
di archiviazione interna,
vedere pag. 1, n. 9)
con una velocità di
(SATA3_4_5:
trasferimento dati no a 6,0
vedere pag. 1, n. 10)
Gb/s. Se la porta eSATA
sul pannello posteriore I/
O è collegata, il connettore
SATA3_1 interno non
funzionerà.
Header USB 2.0
Oltre alle due porte USB
(USB4_5 a 9 pin)
2.0 standard del pannello
(vedere pag. 1, n. 17)
I/O, questa scheda madre
(USB6_7 a 9 pin)
è dotata di tre collettori.
(vedere pag. 1, n. 18)
Ciascun header USB 2.0
può supportare due porte.
Italiano
Header USB 3.0
Oltre alle quattro porte
Italiano
(USB3_4_5 a 19 pin)
USB 3.0 sul pannello I/O,
(vedere pag. 1, n. 7)
su questa scheda madre
vi è un header. Ciascun
header USB 3.0 può
supportare due porte.
61
1
PLED-
PLED+
PLED+
SATA3_0_1SATA3_4_5 SATA3_2_3
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
VbusVbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
Header audio pannello
Questo header serve a
anteriore
collegare i dispositivi
(AUDIO1_HD a 9 pin)
audio al pannello audio
(vedere pag. 1, n. 22)
anteriore.
Header altoparlante
Collegare l'altoparlante
chassis
dello chassis a questo
(SPEAKER1 a 4 pin)
header.
(vedere pag. 1, n. 11)
Connettori ventola dello
Collegare i cavi della
chassis e di alimentazione
ventola ai connettori della
(CHA_FAN1 a 4 pin)
ventola e far corrispondere
(vedere pag. 1, n. 16)
il lo nero al pin di terra.
Italiano
(CHA_FAN2 a 3 pin)
(vedere pag. 1, n. 24)
Italiano
(PWR_FAN1 a 3 pin)
(vedere pag. 1, n. 23)
62
GN D
OUT2_L
J_SENSE
PRESENCE#
OUT2_R
MIC_RET
MIC2_R
OUT_RET
MIC2_L
1
1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello sullo
chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel
nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore
seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario
collegarli per il pannello audio AC’97.
Per attivare il microfono anteriore, andare alla scheda “MicAnt” nel pannello di controllo
Realtek e regolare il “Volume di registrazione”.
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
GND
+12V
FAN_SPEED
1
+5V
DUMMY
DUMMY
SPEAKER
Z87M Extreme4
Connettori della ventola
Questa scheda madre è
della CPU
dotata di un connettore
(CPU_FAN1 a 4 pin)
per la ventola della CPU
(vedere pag. 1, n. 2)
(Ventola silenziosa) a 4 pin.
Se si decide di collegare
(CPU_FAN2 a 3 pin)
una ventola della CPU a 3
GND
(vedere pag. 1, n. 3)
+12V
pin, collegarla al pin 1-3.
Connettore di
Questa scheda madre è
alimentazione ATX
dotata di un connettore
(ATXPWR1 a 24 pin)
di alimentazione ATX
(vedere pag. 1, n. 6)
a 24 pin. Per utilizzare
un'alimentazione ATX a
20 pin, collegarla lungo il
pin1 e il pin 13.
Connettore di
Questa scheda madre è
alimentazione ATX da 12 V
dotata di un connettore
(ATX12V1 a 8 pin)
di alimentazione ATX da
(vedere pag. 1, n. 1)
12 V a 8 pin. Per utilizzare
un'alimentazione ATX a
4 pin, collegarla lungo il
pin1 e il pin 5.
Header modulo infrarossi
Questo header supporta un
(IR1 a 5 pin)
modulo infrarossi di trasmissione
Italiano
(vedere pag. 1, n. 14)
e ricezione wireless opzionale.
Italiano
Header porta seriale
Questo header COM1
(COM1 a 9 pin)
supporta un modulo di
(vedere pag. 1, n. 21)
porta seriale.
63
CPU_FAN_SPEED
GN D
+12V
4 3 2 1
FAN_SPEED_CONTROL
CPU_FAN_SPEED
4
1
8
12
24
1
13
5
IRTX
+5VSB
DUMMY
1
GND
IRRX
RRXD1
DDTR#1
DDSR#1
CCTS#1
RRTS#1
GND
TTXD1
DDCD#1
1
RRI#1
Header di intrusione nello
Questa scheda madre supportala
1
chassis(CI1 a 2 pin)
caratteristica di rilevamento CASE
(vedere pag. 1, n. 20)
OPEN che rileva che il coperchio
del case è stato rimosso. Questa
funzione richiede uno chassis con
caratteristiche di rilevamento di
intrusione nello chassis.
Header TPM
Questo connettore supporta il
(TPMS1 a 17 pin)
sistema Trusted Platform Module
(vedere pag. 1, n. 19)
(TPM), che può archiviare in
modo sicuro chiavi, certicati
digitali, password e dati. Un
sistema TPM permette anche di
potenziare la sicurezza della rete,
di proteggere identità digitali
e di garantire l'integrità della
piattaforma.
Italiano
Italiano
64
Signal
GND
LFRAME#_L
1
CK_33M_TPM
GNDF_CLKRUN#
SERIRQ#
+3VSB
S_PWRDWN#
GND
LAD0_L
LAD1_L
+3V
LAD2_L
LAD3_L
TPM_RST#
SMB_DA
TA_MAIN
SMB_CLK_MAIN
GND
