ASRock Z87 Extreme9__ac: 1 Introduzione

Z87 Extreme9/ac

Slot di es-

•

5 x PCI Express 3.0 x 16 slot (PCIE1/PCIE2/PCIE3/PCIE4/

pansione

PCIE6: singolo a x16 (PCIE2); doppio a x16 (PCIE1) / x16

(PCIE4); triplo a x8 (PCIE1) / x8 (PCIE3) / x16 (PCIE4); quad

a x8 (PCIE1) / x8 (PCIE3) / x8 (PCIE4) / x8 (PCIE6))

* Gli slot PCIE1, PCIE3, PCIE4 e PCIE6 sono disabilitati se lo

slot PCIE2 è occupato.

•

1 alloggio PCI Express 2.0 x1

•

1 x alloggio mini-PCI Express: per WiFi + modulo BT

•

PLX PEX 8747 e PLX PEX 8608 incorporati

TM

TM

•

Supporto di AMD Quad CrossFireX

, 4-Way CrossFireX

,

TM

TM

3-Way CrossFireX

e CrossFireX

TM

TM

TM

•

Supporta NVIDIA® Quad SLI

, 4-Way SLI

, 3-Way SLI

e

TM

SLI

Graca

•

La videograca integrata della scheda video HD Intel® e le

uscite VGA possono essere supportate soltanto con processori

con GPU integrata.

•

Supporta la videograca integrata della scheda video HD Intel®:

Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2

Full HW Encode1, Intel® InTruTM 3D, tecnologia Intel® Clear

Video HD, Intel® InsiderTM, Intel® HD Graphics 4400/4600

•

Pixel Shader 5.0, DirectX 11.1

•

Memoria condivisa max. 1792 MB

•

Due opzioni uscita VGA: Porte HDMI e DisplayPort/

underbolt

•

Supporta il triplo monitor

•

Supporta la tecnologia HDMI con risoluzione max. no a 4 K

× 2 K (4096 x 2304) a 24 Hz

•

Supporta DisplayPort/underbolt con risoluzione max. no a

Italiano

4K × 2 K (4096 x 2304) a 24 Hz

•

Supporta Auto Lip Sync, Deep Color (12 bpc), xvYCC e HBR

(High Bit Rate Audio) con HDMI (è necessario un monitor

Italiano

conforme ad HDMI)

•

Supporta la funzione HDCP con porte HDMI e DisplayPort/

underbolt

•

Supporta Blu-ray (BD) Full HD 1080p, riproduzione con porte

HDMI e DisplayPort/underbolt

•

Supporta velocità di trasferimento dati no a 10Gbps con porta

underbolt

•

Supporta il daisy-chain no a un massimo di 6 dispositivi

underbolt

62 63

Z87 Extreme9/ac

Audio

•

Audio HD a 7.1 canali con Content Protection (codec audio

Realtek ALC1150)

•

Supporto audio Blu-ray Premium

•

Supporto di Purity Sound™

- 115dB SNR DAC con amplicatore dierenziale

- TI® NE5532 Premium Headset Amplier (supporta cue no

a 600 Ohms)

- Tecnologia Direct Drive

- Copertura schermata EMI

- Schermatura isolata PCB

•

Supporta DTS Connect

LAN

•

LAN Gigabit 10/100/1000 Mb/s

•

1 x Giga PHY Intel® I217V, 1 x GigaLAN Intel® I211AT

•

Supporto di Intel® Remote Wake Technology (su Intel® I217V)

•

Supporta Wake-On-LAN

•

Supporto di Dual LAN con Teaming

•

Supporta Energy Ecient Ethernet 802.3az

•

Supporta PXE

Wireless

•

Supporta IEEE 802.11a/b/g/n/ac

LAN

•

Supporta Dual-Band (2,4/5 GHz)

•

Supporta la connessione wireless ad alta velocità no a 867

Mbps

•

2 antenne per supportare tecnologia a diversità 2 (trasmissione)

x 2 (ricezione)

•

Supporta Bluetooth 4.0/3.0 + classe II ad alta velocità

I/O pannel-

•

1 x porta mouse/tastiera PS/2

Italiano

lo posteri-

•

1 x porta HDMI

•

1 x ingresso DisplayPort per porta underbolt (TBT1 solo per

ore

test)

Italiano

•

2 x porte underbolt (supporta dispositivi underbolt o

monitor DisplayPort)

•

1 x porta uscita SPDIF ottico

•

1 x connettore eSATA

•

2 x porte USB 2.0

•

6 x porte USB 3.0

•

2 Porta RJ-45 LAN con LED (LED ACT/LINK e LED SPEED)

•

1 x interruttore per azzerare la CMOS

•

Jack audio HD: altoparlante posteriore/centrale/basso/ingresso

linea/altoparlante anteriore/microfono

62 63

Z87 Extreme9/ac

Archiviazi-

•

6 x connettori SATA3 6,0 Gb/s Intel® Z87, supporto RAID

one

(RAID 0, RAID 1, RAID 5, RAID 10, tecnologia Intel Rapid

Storage 12 e tecnologia Intel Smart Response), NCQ, AHCI e

“Hot Plug”

•

4 x connettori SATA3 6,0 Gb/s ASMedia ASM1061, supporta le

funzioni NCQ, AHCI e “Hot Plug” (il connettore SATA3_A4 è

condiviso con la porta eSATA)

•

1 x connettore eSATA ASMedia ASM1061, supporta le funzioni

NCQ, AHCI, Hot Plug e Port Multiplier

Connet-

•

1 x header IR

tore

•

1 x header porta COM

•

1 x header LED di alimentazione

•

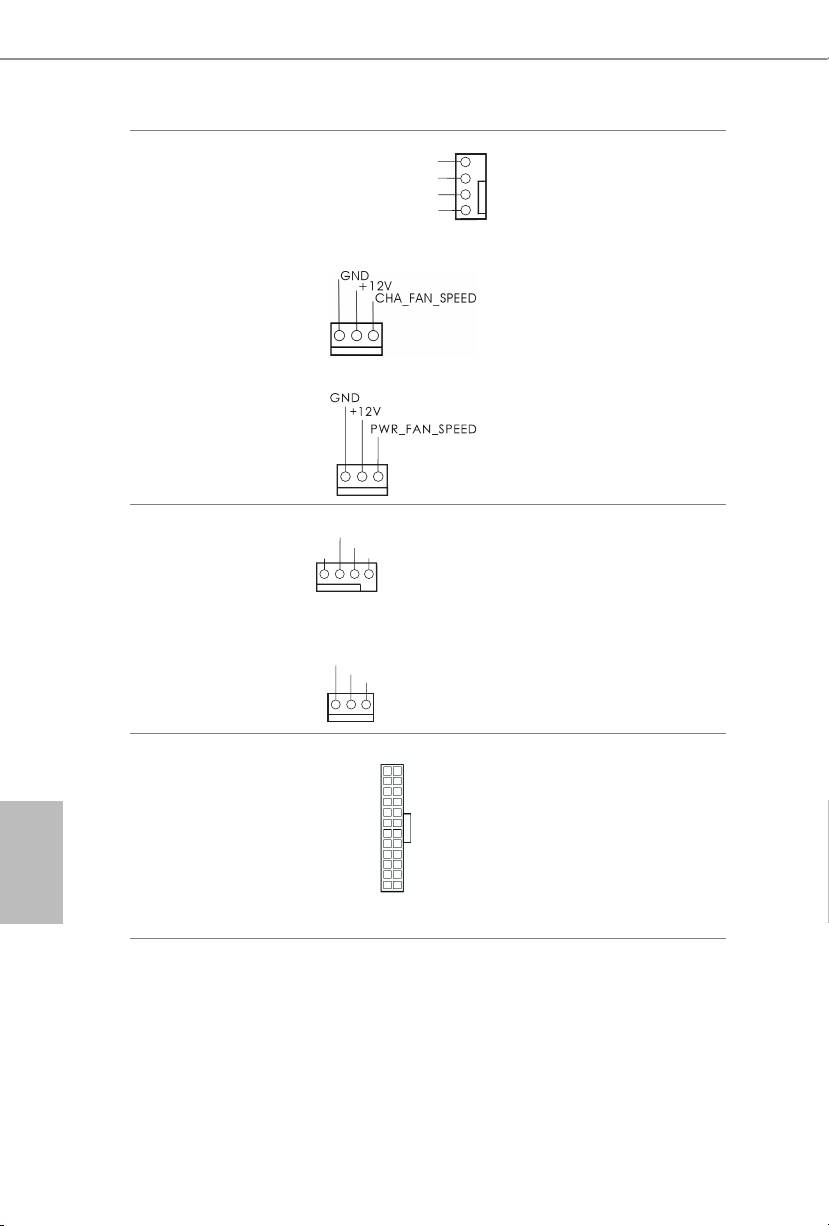

2 x connettori ventola CPU (1 x 4 pin, 1 x 3 pin)

•

3 x connettori ventola chassis (1 x 4 pin, 2 x 3 pin)

•

1 x connettore ventola alimentazione (3 pin)

•

1 x connettore alimentazione ATX a 24 pin

•

2 x connettori alimentazione da 12 V a 8 pin(connettori di

alimentazione ad alta densità)

•

1 x Connettore del connettore di alimentazione SLI/XFire

•

1 x connettore audio pannello anteriore

•

3 x header USB 2.0 (supporto 6 porte USB 2.0)

•

1 x USB 2.0 verticale tipo A

•

2 x header USB 3.0 (supporto 6 porte USB 3.0)

* L'installazione di Wi-SD Box è richiesta per il supporto delle 6

porte USB3.0.

•

1 x Dr. Debug con LED

•

1 x interruttore d’alimentazione con LED

Italiano

•

1 x interruttore di ripristino con LED

•

1 x interruttore di selezione BIOS

Italiano

Caratter-

•

2 x 64Mb AMI UEFI Legal BIOS con supporto interfaccia

istiche del

multilingue (1 x Main BIOS e 1 x Backup BIOS)

BIOS

•

Supporto della tecnologia Secure Backup UEFI

•

Eventi di wake up conformi ad ACPI 1.1

•

Supporto SMBIOS 2.3.1

•

Multiregolazione tensione CPU, DRAM, PCH 1,05 V, PCH 1,5 V

64 65

Z87 Extreme9/ac

CD di sup-

•

Driver, Utilità, soware antivirus (versione di prova), versione

porto

di prova di CyberLink MediaEspresso 6.5, browser e barra degli

strumenti Google Chrome, Start8, MeshCentral, Splashtop

Streamer

Hardware

•

Sensore temperatura CPU/chassis

•

Tachimetro CPU/chassis/ventola alimentazione

•

Ventola silenziosa CPU/chassis (consente l'autoregolazione del-

la velocità della ventola dello chassis mediante la temperatura

della CPU)

•

Controllo multivelocità della ventola di CPU/chassis

•

Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore

SO

•

Microso® Windows® 8/8 a 64-bit/7/conforme a 7 a 64-bit

Certicazi-

•

FCC, CE, WHQL

oni

•

ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la

regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o

l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la stabilità

del sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre

eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da

overclocking.

Italiano

A causa della limitazione, l'eettiva dimensione della memoria può essere inferiore a 4 GB per

riservare l'uso del sistema ai sistemi operativi di Windows® a 32 bit. I sistemi operativi Win-

Italiano

dows® a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di ASRock

per utilizzare la memoria che Windows® non può utilizzare.

64 65

Z87 Extreme9/ac

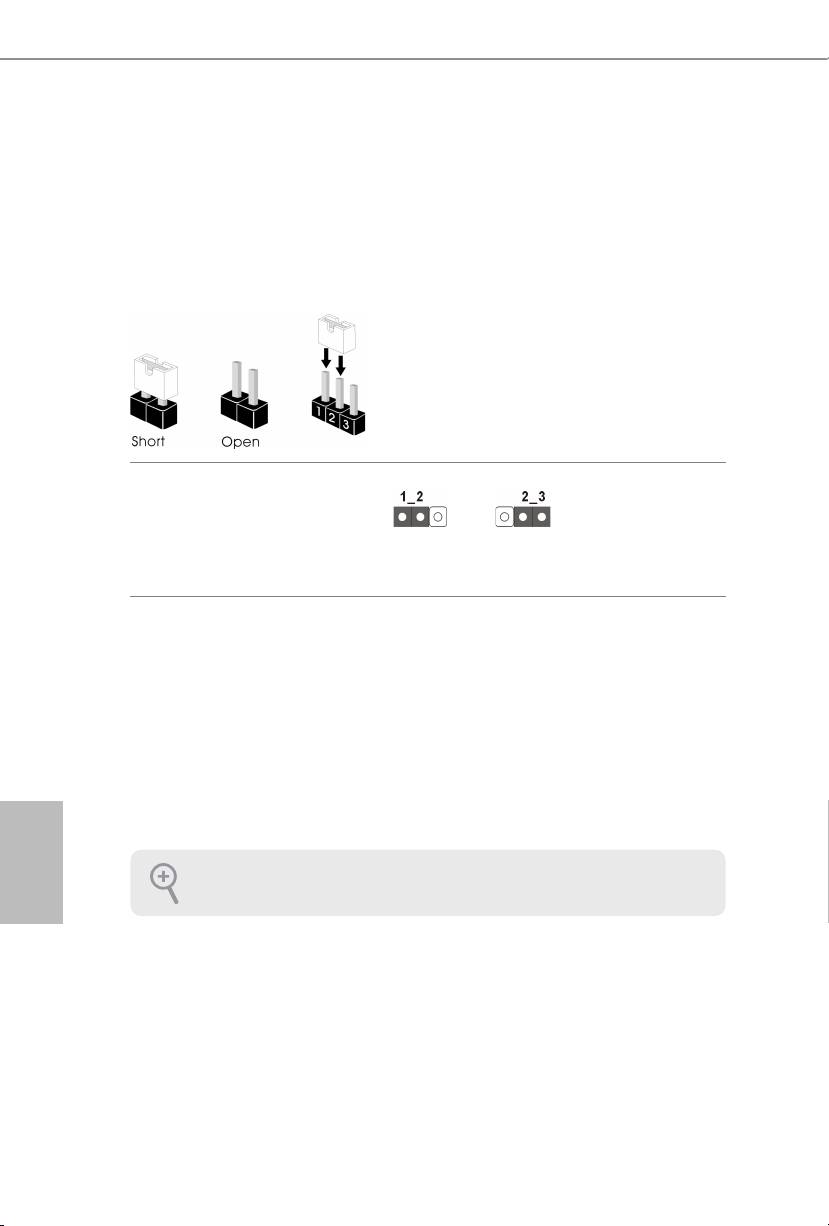

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio

del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è

posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra

un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del

jumper è posizionato su questi 2 pin.

Jumper per azzerare la

CMOS

(CLRCMOS1)

Azzerare la CMOSpredenito

(vedere pag. 1, n. 24)

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e

reimpostare i parametri del sistema alla congurazione predenita, spegnere il

computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15

secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3

su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver

aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del

BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire

l'operazione di azzeramento della CMOS. La password, la data, l'ora e il prolo

predenito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

Italiano

Il pulsante per azzerare la CMOS ha la stessa funzione del jumper per azzerare la CMOS.

Italiano

66 67

Z87 Extreme9/ac

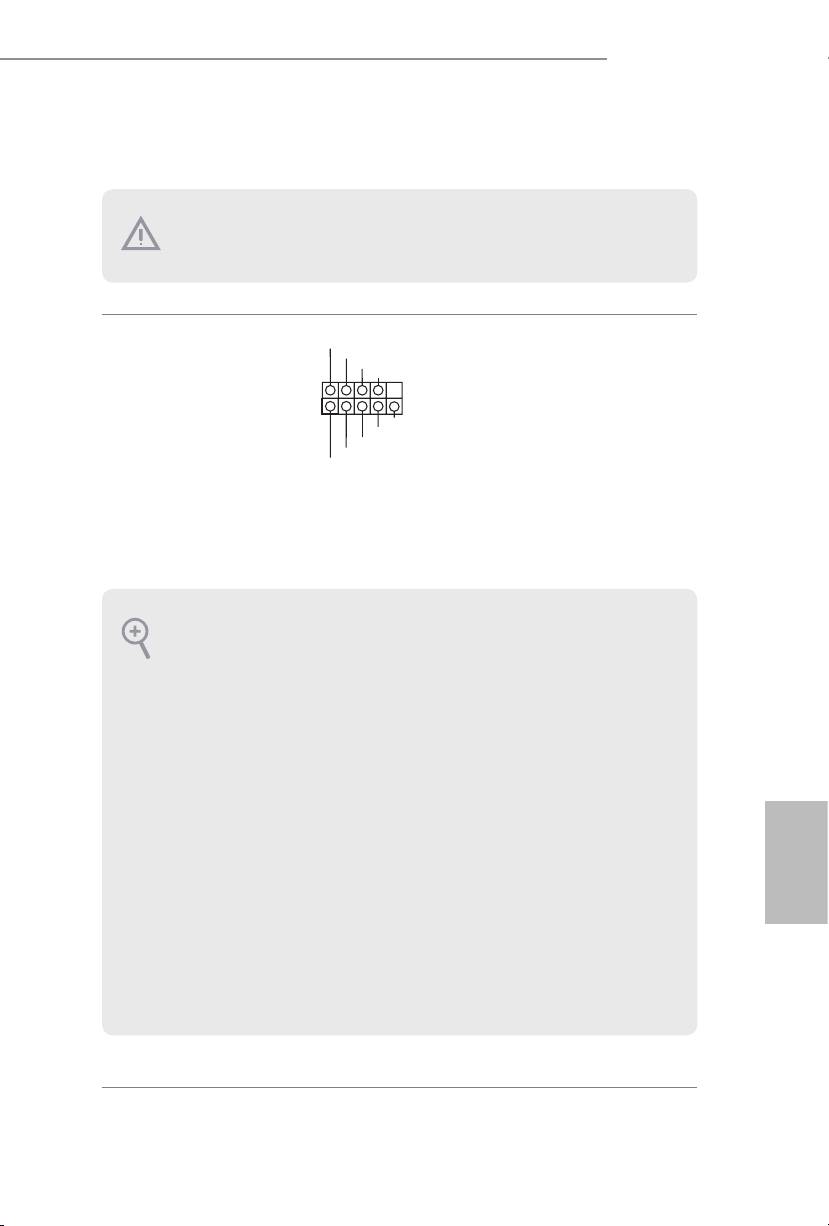

2.6 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper

su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori

provocherà danni permanenti alla scheda madre.

PLED+

Header sul pannello del

Collegare l'interruttore

PLED-

PWRBTN#

sistema

GND

dell'alimentazione,

(PANEL1 a 9 pin)

l'interruttore di reset e

1

(vedere pag. 1, n. 22)

GND

l'indicatore dello stato del

R ESET#

GND

sistema sullo chassis su

HDLED-

HDLED+

questo header secondo

la seguente assegnazione

dei pin. Annotare i pin

positivi e negativi prima di

collegare i cavi.

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile

congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore

di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale

riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED

è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si

trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di

Italiano

sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso

Italiano

quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello

anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset,

LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il

modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del

lo e le assegnazioni del pin corrispondano correttamente.

66 67

Z87 Extreme9/ac

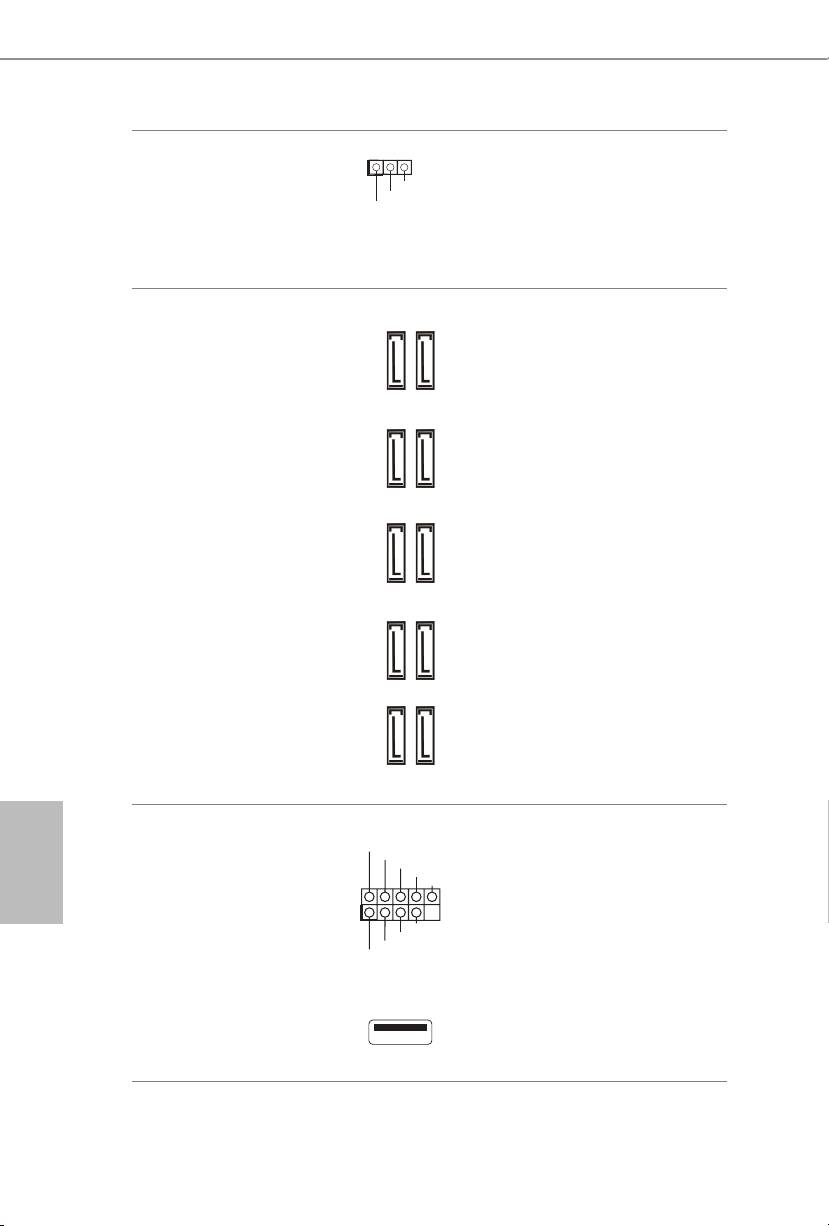

Header LED di

Collegare il LED di

alimentazione

alimentazione chassis a

(PLED1 a 3 pin)

questo header per

indicare

(vedere pag. 1, n. 23)

lo stato di alimentazione

del sistema.

Connettori Serial ATA3

Questi dieci connettori

(SATA3_0_1:

SATA3 supportano cavi

vedere pag.1,n. 14)

dati SATA per dispositivi

(SATA3_2_3:

di archiviazione interna,

vedere pag. 1, n. 15)

con una velocità di

(SATA3_4_5:

trasferimento dati no a 6,0

vedere pag. 1, n. 16)

Gb/s. Se la porta eSATA

(SATA3_A1_A2:

sul pannello posteriore I/

vedere pag.1, n. 12)

O è collegata, il connettore

(SATA3_A3_A4:

SATA3_A4 interno non

vedere pag.1, n. 13)

funzionerà.

Per ridurre al minimo il

tempo d’avvio, usare le

porte SATA Intel ® Z87

(SATA3_0) per i dispositivi

di’avvio.

Italiano

Header USB 2.0

Oltre alle quattro porte

(USB2_3 a 9 pin)

USB 2.0 sul pannello I/O,

(vedere pag. 1, n. 28)

su questa scheda madre

Italiano

(USB4_5 a 9 pin)

vi sono tre header e una

(vedere pag. 1, n. 27)

porta. Ciascun header USB

(USB6_7 a 9 pin)

2.0 può supportare due

(vedere pag. 1, n. 26)

porte.

(USB8)

(vedere pag. 1, n. 25)

68 69

SATA3_A1_A2SATA3_A3_A4

SATA3_0_1SATA3_4_5 SATA3_2_3

Z87 Extreme9/ac

Header USB 3.0

Oltre alle quattro porte

(19 pin USB3_6_7)

USB 3,0 sul pannello I/O,

(vedere pag. 1, n. 10)

su questa scheda madre vi

(USB3_8_9 a 19 pin)

sono due header. Ciascun

(vedere pag. 1, n. 11)

header USB 3,0 può

supportare due porte.

Header audio pannello

Questo header serve a

anteriore

collegare i dispositivi

(AUDIO1_HD a 9 pin)

audio al pannello audio

(vedere pag. 1, n. 32)

anteriore.

Italiano

Header altoparlante

Collegare l'altoparlante

chassis

dello chassis a questo

Italiano

(SPEAKER1 a 4 pin)

header.

(vedere pag. 1, n. 21)

68 69

VbusVbus

Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+

IntA_PA_SSRX+

GND

GND

IntA_PB_SSTX-

IntA_PA_SSTX-

IntA_PB_SSTX+

IntA_PA_SSTX+

GND

GND

IntA_PB_D-

IntA_PA_D-

IntA_PB_D+

IntA_PA_D+

Dummy

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello sullo

chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel

nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore

seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario

collegarli per il pannello audio AC’97.

E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo

Realtek e regolare il “Volume di registrazione”.

+5V

DUMMY

Z87 Extreme9/ac

Connettori ventola dello

Collegare i cavi della

CHA_FAN_SPEED

chassis e di alimentazione

ventola ai connettori della

+12V

(CHA_FAN1 a 4 pin)

GND

ventola e far corrispondere

(vedere pag. 1, n. 18)

il lo nero al pin di terra.

(CHA_FAN2 a 3 pin)

(vedere pag. 1, n. 33)

(CHA_FAN3 a 3 pin)

(vedere pag. 1, n. 1)

(PWR_FAN1 a 3 pin)

(vedere pag. 1, n. 6)

Connettori della ventola

Questa scheda madre è

della CPU

dotata di un connettore per

(CPU_FAN1 a 4 pin)

la ventola della CPU (Ven-

(vedere pag. 1, n. 4)

tola silenziosa) a 4 pin. Se

si decide di collegare una

(CPU_FAN2 a 3 pin)

ventola della CPU a 3 pin,

(vedere pag. 1, n. 5)

collegarla al pin 1-3.

Connettore di

Questa scheda madre è

alimentazione ATX

dotata di un connettore di

(ATXPWR1 a 24 pin)

alimentazione ATX a 24

Italiano

(vedere pag. 1, n. 9)

pin. Per utilizzare un'ali-

mentazione ATX a 20 pin,

collegarla lungo il pin1 e il

Italiano

pin 13.

70 71

GND

GND

+12V

CPU_FAN_SPEED

CPU_FAN_SPEED

FA

12

24

1

13

Z87 Extreme9/ac

Italiano

Italiano

70 71

Connettore di alimentazione

Questa scheda madre è

ATX da 12 V

dotata di due connettori

(ATX12V1 a 8 pin)

di alimentazione ATX da

(vedere pag. 1, n. 2)

12 V a 8 pin. Per utilizzare

(ATX12V2 a 8 pin)

un'alimentazione ATX a

(vedere pag. 1, n. 3)

4 pin, collegarla lungo il

pin1 e il pin 5.

Connettore alimentazione

Collegare questo

SLI/XFIRE

connettore al connettore

(SLI/XFIRE_PWR1 4 pin)

di alimentazione di un

(vedere pag. 1, n. 30)

disco rigido quando le

due schede grache sono

installate su questa scheda

madre.

Header modulo infrarossi

IRTX

Questo header supporta un

+5VSB

DUMMY

(IR1 a 5 pin)

modulo infrarossi di trasmissione

(vedere pag. 1, n. 29)

e ricezione wireless opzionale.

GND

IRRX

Header porta seriale

Questo header COM1

(COM1 a 9 pin)

supporta un modulo di

(vedere pag. 1, n. 31)

porta seriale.

DDTR#1

DDSR#1

CCTS#1

RRTS#1

GND

TTXD1

DDCD#1

RRI#1
