ASRock Z87 Extreme9__ac: 1 Einleitung

1 Einleitung: ASRock Z87 Extreme9__ac

Z87 Extreme9/ac

1 Einleitung

Vielen Dank, dass Sie sich für das Z87 Extreme9/ac von ASRock entschieden haben –

ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle

von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem

Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden

können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls

diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version

ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische

Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen

Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste

unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite:

ASRock-Website http://www.asrock.com.

1.1 Lieferumfang

•

ASRock Z87 Extreme9/ac-Motherboard (ATX-Formfaktor)

•

ASRock Z87 Extreme9/ac-Schnellinstallationsanleitung

•

ASRock Z87 Extreme9/ac-Support-CD

•

10 x Serial-ATA- (SATA) Datenkabel (optional)

•

1 x E/A-Blendenabschirmung

•

2 x ASRock SLI_Bridge-Karten

•

1 x ASRock SLI_Bridge_3S-Karte

•

1 x ASRock 3-Wege-SLI-Bridge-Karte

•

1 x ASRock Wi-SD-Box

•

12 Schrauben (für Wi-SD-Box)

•

1 x USB 3.0-Kabel

Deutsch

34 35

Z87 Extreme9/ac

1.2 Technische Daten

Plattform

•

ATX-Formfaktor

•

Premium Gold-Kondensatordesign (100 % in Japan gefertigt,

hochqualitative leitfähige Polymer-Kondensatoren)

•

Multiple Filter Cap (MFC) (Filterung verschiedener

Störsignale durch drei verschiedene Kondensatoren: DIP-

Feststoondensator, POSCAP und MLCC)

A-Stil

•

Home Cloud

TM

•

Purity Sound

•

802.11ac Wi-Fi

TM

Prozessor

•

LGA1150-Sockel zur Aufnahme eines

Intel® Core

-Prozessors

der 4. Generation

•

Digipower-Design

•

12-Leistungsphasendesign

•

Dual-Stack-MOSFET (DSM)

®

•

Unterstützt Intel

Turbo Boost 2.0-Technologie

®

•

Unterstützt CPU mit freiem Multiplikator der Intel

K-Serie

•

Unterstützt ASRock BCLK-Übertaktung (voller Bereich)

®

Chipsatz

•

Intel

Z87

Speicher

•

Dualkanal-DDR3-Speichertechnologie

•

4 x DDR3-DIMM-Steckplätze

•

Unterstützt DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)

/1866(OC)/1600/1333/1066 non-ECC, ungepuerter Speicher

•

Systemspeicher, max. Kapazität: 32GB(siehe ACHTUNG)

®

•

Unterstützt Intel

Extreme Memory Prole (XMP)1.3/1.2

•

Verzerrungsfreier Steckplatz

Deutsch

34 35

Z87 Extreme9/ac

Erweiter-

•

5 x PCI-Express 3.0-x16-Steckplätze (PCIE1/PCIE2/PCIE3/

ungssteck-

PCIE4/PCIE6:einzeln bei x16 (PCIE2); doppelt bei x16 (PCIE1)

platz

/ x16 (PCIE4); dreifach bei x8 (PCIE1) / x8 (PCIE3) / x16

(PCIE4); vierfach bei x8 (PCIE1) / x8 (PCIE3) / x8 (PCIE4) /

x8 (PCIE6))

* PCIE1-, PCIE3-, PCIE4- und PCIE6-Steckplätze werden

deaktiviert, wenn PCIE2 belegt ist.

•

1 x PCI-Express 2.0-x1-Steckplatz

•

1 x Mini-PCI-Express-Steckplatz: Für WiFi- + BT-Modul

•

PLX PEX 8747 und PLX PEX 8608 eingebettet

TM

TM

•

Unterstützt AMD Quad CrossFireX

, 4-Wege-CrossFireX

,

TM

TM

3-Wege-CrossFireX

und CrossFireX

TM

TM

•

Unterstützt NVIDIA® Quad SLI

, 4-Wege-SLI

, 3-Wege-

TM

TM

SLI

und SLI

Grak-

•

Integrierte Intel® HD Graphics-Visualisierung und VGA-

karte

Ausgänge können nur mit Prozessoren unterstützt werden, die

GPU-integriert sind.

•

Unterstützt integrierte Intel® HD Graphics-Visualisierung:

Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2

Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD

Technology, Intel® InsiderTM, Intel® HD Graphics 4400/4600

•

Pixel Shader 5.0, DirectX 11.1

•

Max. geteilter Speicher: 1792 MB

•

Zwei VGA-Ausgangsoptionen: HDMI- und DisplayPort/

underbolt-Ports

•

Unterstützt drei Monitore

•

Unterstützt HDMI-Technologie mit maximaler Auösung von

4K × 2K (4096 x 2304) bei 24 Hz

•

Unterstützt DisplayPort/underbolt mit maximaler Auösung

von 4K x 2K (4096 x 2304) bei 24 Hz

•

Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12

bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI

(konformer HDMI-Monitor erforderlich)

Deutsch

•

Unterstützt HDCP-Funktion bei HDMI- und DisplayPort/

underbolt-Ports

•

Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) bei

HDMI- und DisplayPort/underbolt-Ports

•

Unterstützt Datentransferraten bis 10 Gb/s mit underbolt-

Port

•

Unterstützt Daisy-Chain, max. 6 underbolt-Geräte

36 37

Z87 Extreme9/ac

Audio

•

7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1150-

Audiocodec)

•

Erstklassige Blu-ray-Audiounterstützung

•

Unterstützt Purity Sound™

- 115-dB-SRV-DAC mit Dierentialverstärker

- TI® NE5532 erstklassiger Headset-Verstärker (unterstützt

Headsets mit bis zu 600 Ohm)

- Direct Drive Technology

- Abdeckung mit EMV-Abschirmung

- PCB-isolierte Abschirmung

•

Unterstützt DTS Connect

LAN

•

Gigabit LAN 10/100/1000 Mb/s

•

1 x Giga PHY Intel® I217V, 1 x GigaLAN Intel® I211AT

•

Unterstützt Intel® Remote Wake Technology (am Intel® I217V)

•

Unterstützt Wake-On-LAN

•

Unterstützt duales LAN mit Teaming

•

Unterstützt energieezientes Ethernet 802.3az

•

Unterstützt PXE

Wireless

•

Unterstützt IEEE 802.11a/b/g/n/ac

LAN

•

Unterstützt Dualband (2,4/5 GHz)

•

Unterstützt High-Speed-Drahtlosverbindung bis 867 Mb/s

•

2 Antennen zur Unterstützung von Diversitätstechnologie 2

(senden) x 2 (empfangen)

•

Unterstützt Bluetooth 4.0 / 3.0 + High-Speed, Klasse II

Rück-

•

1 x PS/2-Maus-/Tastaturanschluss

blende, E/

•

1 x HDMI-Port

•

1 x DisplayPort-Eingang für underbolt -Port (TBT1 nur zu

A

Testzwecken)

•

2 x underbolt-Ports (unterstützt underbolt-Geräte oder

DisplayPort-Monitore)

•

1 x Optischer SPDIF-Ausgang

•

1 x eSATA-Anschluss

•

2 x USB 2.0-Ports

•

6 x USB 3.0-Ports

•

2 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und

Deutsch

Geschwindigkeit-LED)

•

1 x CMOS-löschen-Schalter

•

HD-Audioanschluss: Hintere Lautsprecher / Zentral / Bass /

Line-in / Vorderer Lautsprecher / Mikrofon

36 37

Z87 Extreme9/ac

Speicher

•

6 x SATA-III-6,0-Gb/s-Anschlüsse über Intel® Z87, unterstützt

RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage

Technology 12 und Intel Smart Response Technology), NCQ,

AHCI und Hot-Plugging

•

4 x SATA-III-6,0-Gb/s-Anschlüsse per ASMedia ASM1061,

unterstützt NCQ, AHCI und Hot-Plugging (SATA3_A4-An-

schluss wird mit eSATA-Port geteilt)

•

1 x eSATA-Anschluss per ASMedia ASM1061, unterstützt

NCQ, AHCI, Hot-Plugging und Portmultiplikator

Anschluss

•

1 x IR-Stileiste

•

1 x COM-Anschluss-Stileiste

•

1 x Betrieb-LED-Stileiste

•

2 x CPU-Lüeranschlüsse (1 x 4-polig, 1 x 3-polig)

•

3 x Gehäuselüeranschlüsse (1 x 4-polig, 2 x 3-polig)

•

1 x Netzteillüeranschluss (3-polig)

•

1 x 24-poliger ATX-Netzanschluss

•

2 x 8-polige 12-V-Netzanschlüsse(Hi-Density-Netzanschlüsse)

•

1 x SLI/XFire-Netzanschluss

•

1 x Audioanschluss an Frontblende

•

3 x USB 2.0-Stileisten (unterstützt sechs USB 2.0-Ports)

•

1 x Vertikal, Typ A, USB 2.0

•

2 x USB 3.0-Stileisten (unterstützt sechs USB 3.0-Ports)

* Wi-SD-Box-Installation zur Unterstützung von 6 USB 3.0-Ports

erforderlich.

•

1 x Dr. Debug mit LED

•

1 x Ein-/Austaste mit LED

•

1 x Reset-Taste mit LED

•

1 x BIOS-Auswahlschalter

BI-

•

2 x 64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehr-

OS-Funk-

sprachiger grascher Benutzerschnittstellen (1 x Haupt-BIOS

tion

und 1 x Ausfall-BIOS)

Deutsch

•

Unterstützt UEFI-Technologie (zuverlässige Sicherung)

•

ACPI 1.1-konforme Aufweckereignisse

•

SMBIOS 2.3.1-Unterstützung

•

CPU, DRAM, PCH 1,05 V, PCH 1,5 V / Mehrfachspannung-

sanpassung

38 39

Z87 Extreme9/ac

Sup-

•

Treiber, Dienstprogramme, Antivirensoware (Testversion),

port-CD

CyberLink MediaEspresso 6.5-Testversion, Google Chrome

Browser und Toolbar, Start8, MeshCentral, Splashtop Streamer

Hardware-

•

CPU-/Gehäusetemperaturerkennung

•

CPU/Gehäuse/Netzteil-Lüertachometer

•

Lautloser CPU-/Gehäuselüer (ermöglicht automatische

Anpassung der Geschwindigkeit des Gehäuselüers über die

CPU-Temperatur)

•

CPU/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

•

Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore

Be-

•

Konform mit Microso® Windows® 8 / 8, 64 Bit / 7 / 7, 64 Bit

triebssys-

tem

Zerti-

•

FCC, CE, WHQL

zierungen

•

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen,

die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktung-

swerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung

kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres

Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir

übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursa-

cht wurden.

Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reser-

vierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen.

Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock

XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.

Deutsch

38 39

Z87 Extreme9/ac

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf

den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen. Wenn keine Jumper-

Kappe auf den Kontakten angebracht ist, ist der Jumper „oen. Die Abbildung zeigt

einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind,

wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

CMOS-löschen-Jumper

(CLRCMOS1)

CMOS löschenStandard

(siehe S. 1, Nr. 24)

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen

und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie

den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15

Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden

lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach

der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-

Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit

und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie entfernt

wird.

Die CMOS-löschen-Taste hat dieselbe Funktion wie der CMOS-löschen-Jumper.

Deutsch

40 41

Z87 Extreme9/ac

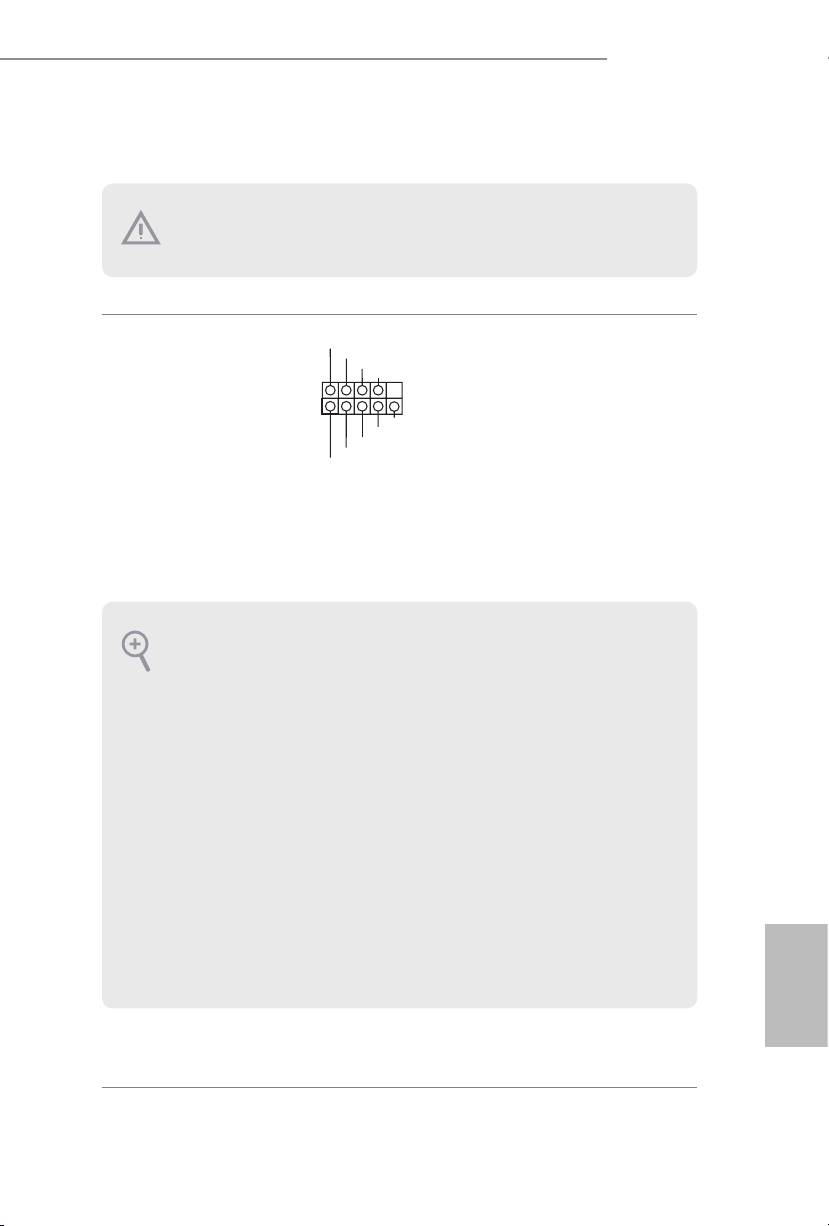

2.6 Integrierte Stiftleisten und Anschlüsse

Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen

an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen

Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.

PLED+

Systemblende-Stileiste

Verbinden Sie

PLED-

PWRBTN#

(9-polig, PANEL1)

GND

Netzschalter, Reset-Taste

(siehe S. 1, Nr. 22)

und Systemstatusanzeige

1

GND

am Gehäuse entsprechend

R ESET#

GND

der nachstehenden

HDLED-

HDLED+

Pinbelegung mit dieser

Stileiste. Beachten Sie vor

Anschließen der Kabel die

positiven und negativen

Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung

Ihres Systems über die Ein-/Austaste kongurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer

über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet,

wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet.

Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED

leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht

hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautspre-

cher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass

Kabel- und Pinbelegung richtig abgestimmt sind.

Deutsch

40 41

Z87 Extreme9/ac

Betrieb-LED-Stileiste

Bitte verbinden Sie die

(3-polig, PLED1)

Betrieb-LED des Gehäuses

(siehe S. 1, Nr. 23)

zur

Anzeige des System-

betriebsstatus mit dieser

Stileiste.

Serial-ATA-III-Anschlüsse

Diese zehn SATA-III-

(SATA3_0_1:

Anschlüsse unterstützen

siehe S. 1, Nr. 14)

SATA-Datenkabel für

(SATA3_2_3:

interne Speichergeräte

siehe S. 1, Nr. 15)

mit einer Datenübertr

(SATA3_4_5:

agungsgeschwindigkei

siehe S. 1, Nr. 16)

t bis 6,0 Gb/s. Falls der

(SATA3_A1_A2:

eSATA-Port am hinteren

siehe S. 1, Nr. 12)

E/A angeschlossen wurde,

(SATA3_A3_A4:

funktioniert der interne

siehe S. 1, Nr. 13)

SATA3_A4-Anschluss

nicht.

Nutzen Sie zum

Minimieren der Startzeit

Intel® Z87-SATA-Ports

(SATA3_0) für Ihre

bootfähigen Geräte.

USB 2.0-Stileisten

Neben vier USB 2.0-Ports

(9-polig, USB2_3)

an der E/A-Blende

(siehe S. 1, Nr. 28)

benden sich drei

Deutsch

(9-polig, USB4_5)

Stileisten und ein Port an

(siehe S. 1, Nr. 27)

diesem Motherboard. Jede

(9-polig, USB6_7)

USB 2.0-Stileiste kann

(siehe S. 1, Nr. 26)

zwei Ports unterstützen.

(USB8)

(siehe S. 1, Nr. 25)

42 43

1

PLED-

PLED+

PLED+

SATA3_A1_A2SATA3_A3_A4

SATA3_0_1SATA3_4_5 SATA3_2_3

USB_PWR

P-

P+

GND

DUMMY

1

GND

P+

P-

USB_PWR

Z87 Extreme9/ac

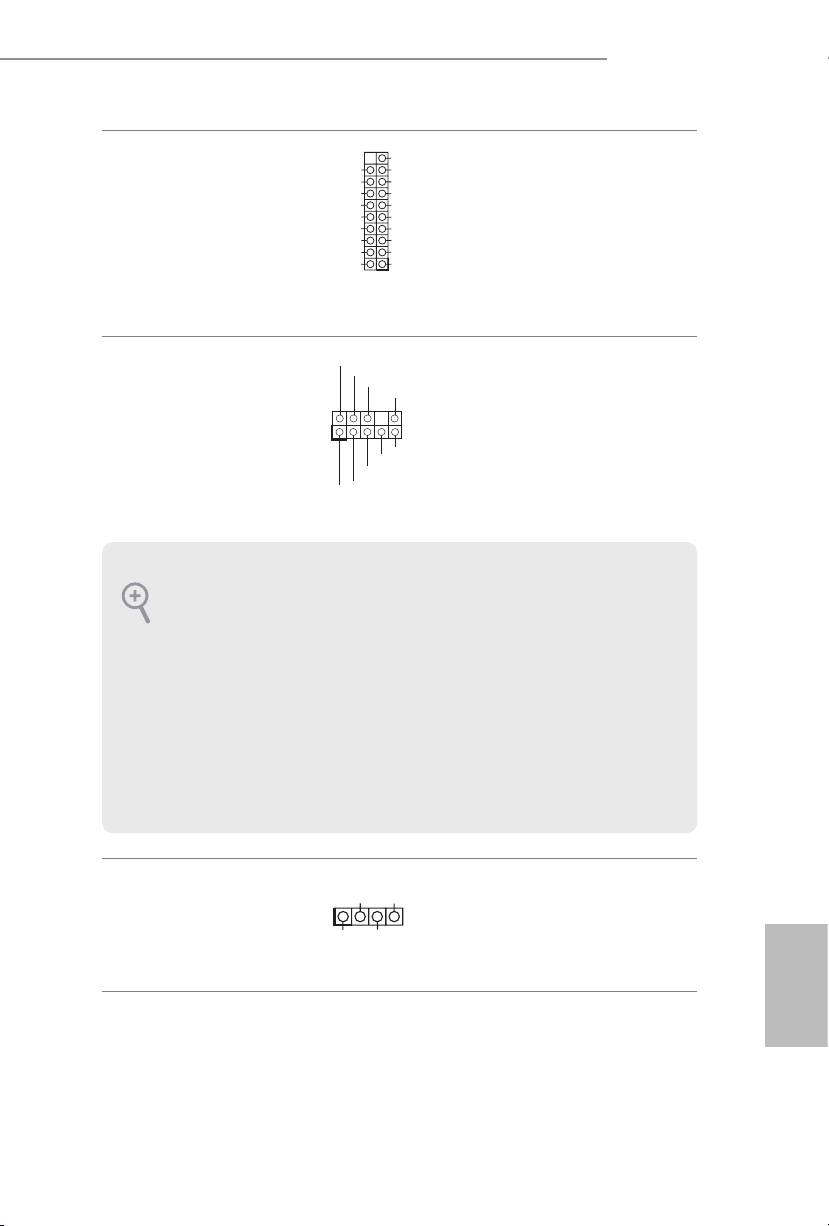

USB 3,0-Stileisten

Neben vier USB 3,0-Ports

(19-polig, USB3_6_7)

an der E/A-Blende

(siehe S. 1, Nr. 10)

benden sich zwei

(19-polig, USB3_8_9)

Stileisten an diesem

(siehe S. 1, Nr. 11)

Motherboard. Jede USB

3,0-Stileiste kann zwei

Ports unterstützen.

Audiostileiste

Diese Stileiste dient

(Frontblende)

dem Anschließen von

(9-polig, HD_AUDIO1)

Audiogeräten an der

(siehe S. 1, Nr. 32)

Frontblende.

Gehäuselautsprechersti-

Bitte verbinden Sie den

leiste

Gehäuselautsprecher mit

(4-polig, SPEAKER1)

dieser Stileiste.

(siehe S. 1, Nr. 21)

Deutsch

42 43

1

VbusVbus

Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+

IntA_PA_SSRX+

GND

GND

IntA_PB_SSTX-

IntA_PA_SSTX-

IntA_PB_SSTX+

IntA_PA_SSTX+

GND

GND

IntA_PB_D-

IntA_PA_D-

IntA_PB_D+

IntA_PA_D+

Dummy

GND

PRESENCE#

MIC_RET

OUT_RET

1

OUT2_L

J_SENSE

OUT2_R

MIC2_R

MIC2_L

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu

jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen

in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audi-

ostileiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.

B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.

C. Erde (GND) mit Erde (GND) verbinden.

D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie

nicht für das AC’97-Audiopanel verbinden.

E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikro-

fon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnah-

melautstärke)“ an.

1

+5V

DUMMY

DUMMY

SPEAKER

Z87 Extreme9/ac

Gehäuse- und Netz-

Bitte verbinden Sie die

CHA_FAN_SPEED

teillüeranschlüsse

Lüerkabel mit den

+12V

(4-polig, CHA_FAN1)

GND

Lüeranschlüssen; der

(siehe S. 1, Nr. 18)

schwarze Draht gehört

zum Erdungskontakt.

(3-polig, CHA_FAN2)

(siehe S. 1, Nr. 33)

(3-polig, CHA_FAN3)

(siehe S. 1, Nr. 1)

(3-polig, PWR_FAN1)

(siehe S. 1, Nr. 6)

CPU-Lüeranschlüsse

Dieses Motherboard

(4-polig, CPU_FAN1)

bietet einen 4-poligen

(siehe S. 1, Nr. 4)

CPU-Lüeranschluss

(lautloser Lüer). Falls

(3-polig, CPU_FAN2)

Sie einen 3-poligen CPU-

(siehe S. 1, Nr. 5)

Lüer anschließen möcht-

en, verbinden Sie ihn bitte

mit Kontakt 1 bis 3.

ATX-Netzanschluss

Dieses Motherboard bietet

(24-polig, ATXPWR1)

einen 24-poligen ATX-Net-

(siehe S. 1, Nr. 9)

zanschluss. Bitte schließen

Sie es zur Nutzung eines

20-poligen ATX-Netzteils

entlang Kontakt 1 und Kon-

takt 13 an.

Deutsch

ATX-12-V-Netzanschluss

Dieses Motherboard

(8-polig, ATX12V1)

bietet zwei 8-polige ATX-

(siehe S. 1, Nr. 2)

12-V-Netzanschlüsse.

(8-polig, ATX12V2)

Bitte schließen Sie es zur

(siehe S. 1, Nr. 3)

Nutzung eines 4-poligen

ATX-Netzteils entlang Kon-

takt 1 und Kontakt 5 an.

44 45

FAN_SPEED_CONTROL

GND

GND

+12V

CPU_FAN_SPEED

+12V

CPU_FAN_SPEED

FA

N_SPEED_CONTROL

8 5

4 1

12

24

1

13

Z87 Extreme9/ac

SLI/XFIRE-Netzanschluss

Bitte verbinden Sie diese

(4-polig, SLI/XFIRE_

Anschluss mit einem

PWR1)

Festplattennetzanschluss,

(siehe S. 1, Nr. 30)

wenn zwei Grakkarten

an diesem Motherboard

installiert sind.

Infrarotmodul-Stileiste

IRTX

Diese Stileiste unterstützt

+5VSB

DUMMY

(5-polig, IR1)

ein optionales kabelloses

(siehe S. 1, Nr. 29)

Infrarotmodul zum Übertragen

GND

und Empfangen.

IRRX

Serieller-Port-Stileiste

Diese COM1-Stileiste

(9-polig, COM1)

unterstützt ein Modul für

(siehe S. 1, Nr. 31)

serielle Ports.

Deutsch

44 45

1

RRXD1

DDTR#1

DDSR#1

CCTS#1

RRTS#1

GND

TTXD1

DDCD#1

1

RRI#1

Z87 Extreme9/ac

2.7 Intelligente Schalter

Das Motherboard hat drei intelligente Schalter: Ein-/Ausschalter, Reset-Schalter

und CMOS-löschen-Taste, wodurch Benutzer das System schnell ein-/abschalten,

zurücksetzen bzw. die CMOS-Werte löschen können.

Ein-/Ausschalter

Mit dem Ein-/Ausschalter

(PWRBTN)

kann der Benutzer das

Power

(siehe S. 1, Nr. 19)

System schnell ein-/

abschalten.

Reset-Schalter

Der Reset-Taste ermöglicht

(RSTBTN)

Reset

das schnelle Rücksetzen

(siehe S. 1, Nr. 20)

des Systems.

BIOS-

Der BIOS-Auswahlschalter er-

Auswahlschalter(BIOS_

möglicht dem System, von BIOS

SEL1)(siehe S. 1, Nr. 17)

A oder BIOS B zu starten.

Deutsch

46 PB

AB

Dieses Motherboard verfügt über zwei BIOS-Chips, ein primäres BIOS (BIOS_A) und ein Aus-

fall-BIOS (BIOS_B), die Sicherheit und Stabilität Ihres Systems steigern. Normalerweise läu

das System über das primäre BIOS. Falls das primäre BIOS jedoch beschädigt ist oder ausfällt,

stellen Sie den BIOS-Auswahlschalter einfach auf „B“ um; dann übernimmt das Ausfall-BIOS

beim nächsten Systemstart. Duplizieren Sie dann mit „Secure Backup UEFI“ im UEFI-Ein-

richtungsprogramm zur Gewährleistung eines normalen Systembetriebs eine Arbeitskopie der

BIOS-Dateien am primären BIOS. Aus Sicherheitsgründen können Benutzer das Ausfall-BIOS

nicht manuell aktualisieren. Sie können das aktuell aktivierte BIOS anhand der BIOS-LEDs

(BIOS_A_LED oder BIOS_B_LED) bestimmen.
