ASRock Z87 Extreme9__ac: 1 Introdução
1 Introdução: ASRock Z87 Extreme9__ac
Z87 Extreme9/ac
1 Introdução
Obrigado por ter comprado a placa principal ASRock Z87 Extreme9/ac, esta placa
principal foi fabricada pela ASRock e sujeita a um rigoroso controlo de qualidade.
Esta placa principal oferece um excelente desempenho com um design robusto em
conformidade com o compromisso da ASRock em fabricar produtos de qualidade e
resistentes.
Dado que as especicações da placa principal e o soware do BIOS poderão ser actualizados,
o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram
modicações a esta documentação, a versão actualizada estará disponível no Web site da AS-
Rock sem aviso prévio. Se necessitar de assistência técnica relacionada com esta placa principal,
visite o nosso Web site para obter informações especícas acerca do modelo que está a utilizar.
Também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no Web site
da ASRock. Web site da ASRock http://www.asrock.com.
1.1 Conteúdo da embalagem
•
Placa principal ASRock Z87 Extreme9/ac (factor de forma ATX)
•
Guia de instalação rápida da placa principal ASRock Z87 Extreme9/ac
•
CD de suporte da placa principal ASRock Z87 Extreme9/ac
•
10 x Cabos de dados Serial ATA (SATA) (Opcional)
•
1 x Painel de E/S
•
2 placas ASRock SLI_Bridge
Português
•
1 placa ASRock SLI_Bridge_3S
•
1 placa ASRock 3-Way SLI Bridge
•
1 caixa ASRock Wi-SD
•
12 parafusos (para a caixa Wi-SD)
•
1 cabo USB 3.0
PB 99
Z87 Extreme9/ac
1.2 Especicações
Plata-
•
Formato ATX
forma
•
Design de condensadores banhados a ouro de alta qualidade
(Condensadores de polímeros condutores de alta qualidade
100% fabricados no Japão)
•
Filtro Múltiplo (MFC) (Filtra diferentes ruídos através de
3 condensadores diferentes: Tampa DIP sólida, POSCAP e
MLCC)
Estilo A
•
Home Cloud
TM
•
Purity Sound
•
WiFi 802.11ac
CPU
•
Socket LGA1150 com suporte para processadores
Gen Intel®
TM
Core
de 4ª geração
•
Design Digi Power
•
Design com 12 fases de alimentação
•
Dual-Stack MOSFET (DSM)
®
•
Suporta a tecnologia Intel
Turbo Boost 2.0
Português
®
•
Suporte para CPU desbloqueada Intel
da série K
•
Suporte para overclocking ASRock BCLK Full-range
®
Chipset
•
Intel
Z87
Memória
•
Tecnologia de memória DDR3 de dois canais
•
4 x ranhuras DIMM DDR3
•
Suporta memória DDR3 2933+(OC)/2800(OC)/2400(OC)/21
33(OC)/1866(OC)/1600/1333/1066, não ECC, sem memória
intermédia
•
Capacidade máxima da memória do sistema: 32GB(consultar
AVISO)
®
•
Suporta Extreme Memory Prole (XMP)1.3/1.2 da Intel
•
Ranhura sem distorção
100 101
Z87 Extreme9/ac
Ranhuras
•
5 ranhuras PCI Express 3.0 x16 ranhuras (PCIE1/PCIE2/
de
PCIE3/PCIE4/PCIE6: individuais x16 (PCIE2); duplas x16
expansão
(PCIE1) / x16 (PCIE4); triplas x8 (PCIE1) / x8 (PCIE3) / x16
(PCIE4); quadrúplas x8 (PCIE1) / x8 (PCIE3) / x8 (PCIE4) / x8
(PCIE6))
* As ranhuras PCIE1, PCIE3, PCIE4 e PCIE6 são desativadas se
a ranhura PCIE2 estiver ocupada.
•
1 x ranhura PCI Express 2.0 x1
•
1 x ranhura mini-PCI Express: Para módulo WiFi + BT
•
PLX PEX 8747 e PLX PEX 8608 incorporadas
TM
TM
•
Suporta AMD Quad CrossFireX
, 4-Way CrossFireX
, 3-Way
TM
TM
CrossFireX
e CrossFireX
TM
TM
TM
•
Suporte para NVIDIA® Quad SLI
, 4-Way SLI
, 3-Way SLI
TM
e SLI
Grácos
•
Os grácos incorporados Intel® HD e as saídas VGA apenas
podem ser suportados com processadores com GPU integrada.
•
Suporta grácos incorporados Intel® HD: Tecnologia Intel®
Quick Sync Video com AVC, MVC (S3D) e MPEG-2 Full HW
Encode1, Intel® InTruTM 3D, tecnologia Intel® Clear Video HD,
Intel® InsiderTM, Intel® HD Graphics 4400/4600
•
Pixel Shader 5.0, DirectX 11.1
•
Memória partilhada máxima de 1792MB
•
Duas opções de saída VGA: HDMI e DisplayPort/portas
Português
underbolt
•
Suporta conguração com três monitores
•
Suporta tecnologia HDMI com resolução máxima de até 4K ×
2K (4096x2304) @ 24Hz
•
Suporte para DisplayPort/underbolt com resolução máx. até
4K x 2K (4096x2304) @ 24 Hz
•
Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC
e HBR (High Bit Rate Audio) com HDMI (É necessário um
monitor compatível com HDMI)
•
Suporte para função HDCP com portas HDMI e DisplayPort/
underbolt
•
Suporte para a reprodução da norma Blu-ray de alta denição
1080p (BD) com portas HDMI e DisplayPort/underbolt
•
Suporte para uma velocidade de transmissão de dados até 10
Gbps com porta underbolt
•
Suporte para função Daisy-chain para um máx. de 6
dispositivos underbolt
100 101
Z87 Extreme9/ac
Áudio
•
Áudio HD de 7.1 canais com protecção de conteúdo (Codec de
áudio Realtek ALC1150)
•
Suporte áudio Blu-ray superior
•
Suporta Purity Sound™
- 115dB SNR DAC com amplicador diferencial
- Amplicador de auscultadores premium TI® NE5532 (suporta
auscultadores até 600 Ohms)
- Tecnologia de accionamento directo
- Cobertura de blindagem EMI
- Blindagem de isolamento PCB
•
Suporta a tecnologia DTS Connect
LAN
•
LAN Gigabit a 10/100/1000 Mb/s
•
1 x Giga PHY Intel® I217V, 1 x GigaLAN Intel® I211AT
•
Suporta tecnologia Intel® Remote Wake (em Intel® I217V)
•
Suporta Wake-On-LAN
•
Suporta LAN dupla com funcionalidade Teaming
•
Suporta IEEE 802.3az
•
Suporta PXE
LAN sem
•
Suporta IEEE 802.11a/b/g/n/ac
Português
os
•
Suporta banda dupla (2,4/5 GHz)
•
Suporta ligação sem os de alta velocidade até 867Mbps
•
2 antenas para suportar tecnologia de diversidade 2 (Trans-
missão) x 2 (Recepção)
•
Suporta Bluetooth 4.0 / 3.0 + Classe II de alta velocidade
E/S do
•
1 x Porta PS/2 para rato/teclado
painel
•
1 x porta HDMI
•
1 entrada DisplayPort para porta underbolt (TBT1 apenas
traseiro
para teste)
•
2 portas underbolt (suporte para dispositivos underbolt
ou monitores DisplayPort)
•
1 x Porta de saída SPDIF óptica
•
1 x Conector eSATA
•
2 x portas USB 2.0
•
6 x portas USB 3.0
•
2 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÃO e LED
DE VELOCIDADE)
•
1 x Interruptor para limpar o CMOS
•
Ficha de áudio HD: Altifalante traseiro / Central / Graves /
Entrada de linha / Altifalante frontal / Microfone
102 103
Z87 Extreme9/ac
Armazena-
•
6 conectores SATA3 6.0 Gb/s Intel® Z87, suporte para as
mento
funções RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rap-
id Storage Technology 12 e Intel Smart Response Technology),
NCQ, AHCI e Hot Plug
•
4 conectores SATA3 6.0 Gb/s ASMedia ASM1061, suporte para
as funções NCQ, AHCI e Hot Plug (o conector SATA3_A4 é
partilhado com a porta eSATA)
•
1 conector eSATA ASMedia ASM1061, suporte para as funções
NCQ, AHCI, Hot Plug e multiplicador de portas
Conector
•
1 x Terminal IV
•
1 x Terminal de porta COM
•
1 x Conector para LED de alimentação
•
2 x Conectores da ventoinha da CPU (1 x 4 pinos, 1 x 3 pinos)
•
3 x Conectores da ventoinha do chassis (1 x 4 pinos, 2 x 3
pinos)
•
1 x Conector da ventoinha de alimentação (3 pinos)
•
1 x conector de alimentação de 24 pinos ATX
•
2 conectores de alimentação de 8 pinos e 12 V(Conectores de
alimentação de alta densidade)
•
1 x Conector de alimentação SLI/XFire
•
1 x conector de áudio do painel frontal
•
3 x terminais USB 2.0 (suporte para 6 portas USB 2.0)
•
1 x USB 2.0 Tipo A Vertical
Português
•
2 x terminais USB 3.0 (suporte para 6 portas USB 3.0)
* É necessário instalar a caixa Wi-SD para suporte das 6 portas
USB3.0.
•
1 x Dr. Debug com LED
•
1 x Interruptor de alimentação LED
•
1 x Interruptor de reposição LED
•
1 x Interruptor de Selecção de BIOS
Funcional-
•
2 x BIOS UEFI ocial da AMI com 64Mb com suporte de inter-
idades do
face multilíngue (1 x BIOS principal e 1 x BIOS de reserva)
BIOS
•
Suporta a tecnologia Secure Backup UEFI
•
Eventos de reactivação compatíveis com ACPI 1.1
•
Suporta SMBIOS 2.3.1
•
Multi-ajuste de tensão de CPU, DRAM, PCH 1,05V, PCH 1,5V
102 103
Z87 Extreme9/ac
CD de
•
Controladores, Utilitários, Soware antivírus (versão de
suporte
avaliação), CyberLink MediaEspresso 6.5 - Versão de avaliação,
Navegador e Barra de Ferramentas Google Chrome, Start8,
MeshCentral, Splashtop Streamer
Hardware
•
Sensor de temperatura de CPU/Chassis
•
Taquímetro de ventoinha de CPU/Chassis/Alimentação
•
Ventoinha de CPU/Chassis silenciosa (Permite o ajuste
automático da velocidade da ventoinha do chassis através da
temperatura da CPU)
•
Controlo de velocidade da ventoinha de CPU/Chassis
•
Monitorização da tensão: +12V, +5V, +3,3V, CPU Vcore
Sistema
•
Compatível com Microso® Windows® 8 / 8 64-bits / 7 / 7 64-
Operativo
bits
Certi-
•
FCC, CE, WHQL
cações
•
Preparada para ErP/EuP (é necessária uma fonte de alimen-
tação preparada para ErP/EuP)
Português
* Para obter informações detalhadas acerca do produto, visite o nosso Web site: http://www.asrock.com
Tenha em atenção que o overclocking inclui um determinado grau de risco, incluindo o ajuste
das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de fer-
ramentas de overclocking de terceiros. O overclocking poderá afectar a estabilidade do sistema,
ou mesmo causar danos aos componentes e dispositivos do seu sistema. Overclocking deverá ser
efectuado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo
overclocking.
Devido às limitações, o tamanho real da memória de 4GB reservada para utilização em siste-
mas operativos Windows® 32-bits poderá ser inferior. Os sistemas operativos Windows® 64-bits
não possuem essas limitações. Pode utilizar o ASRock XFast RAM para dar uso à memória que
o Windows® não utiliza.
104 105
Z87 Extreme9/ac
1.3 Conguração dos jumpers
A imagem abaixo ilustra como os jumpers são congurados. Quando a tampa do
jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de
jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos cujos
pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos.
Jumper para limpar o
CMOS
(CLRCMOS1)
Limpar CMOSPredenição
(consultar p.1, N.º 24)
CLRCMOS1 permite-lhe limpar os dados no CMOS. Para limpar e repor os
parâmetros do sistema para os valores predenidos, encerre o computador e desligue
a cha da tomada. Depois de aguardar 15 segundos, utilize uma tampa de jumper
para ligar o pino2 e o pino3 no CLRCMOS1 durante 5 segundos. No entanto, não
limpe o CMOS logo após ter efectuado a actualização da BIOS. Se precisar de limpar
Português
o CMOS logo após ter terminado uma actualização da BIOS, deverá primeiro iniciar
o sistema e voltar a encerrá-lo antes de efectuar a acção de limpeza do CMOS. Tenha
em atenção que a palavra-passe, data, hora e perl predenido de utilizador apenas
serão limpos se a pilha do CMOS for retirada.
O botão Limpar CMOS tem a mesma função do conector Limpar CMOS.
104 105
Z87 Extreme9/ac

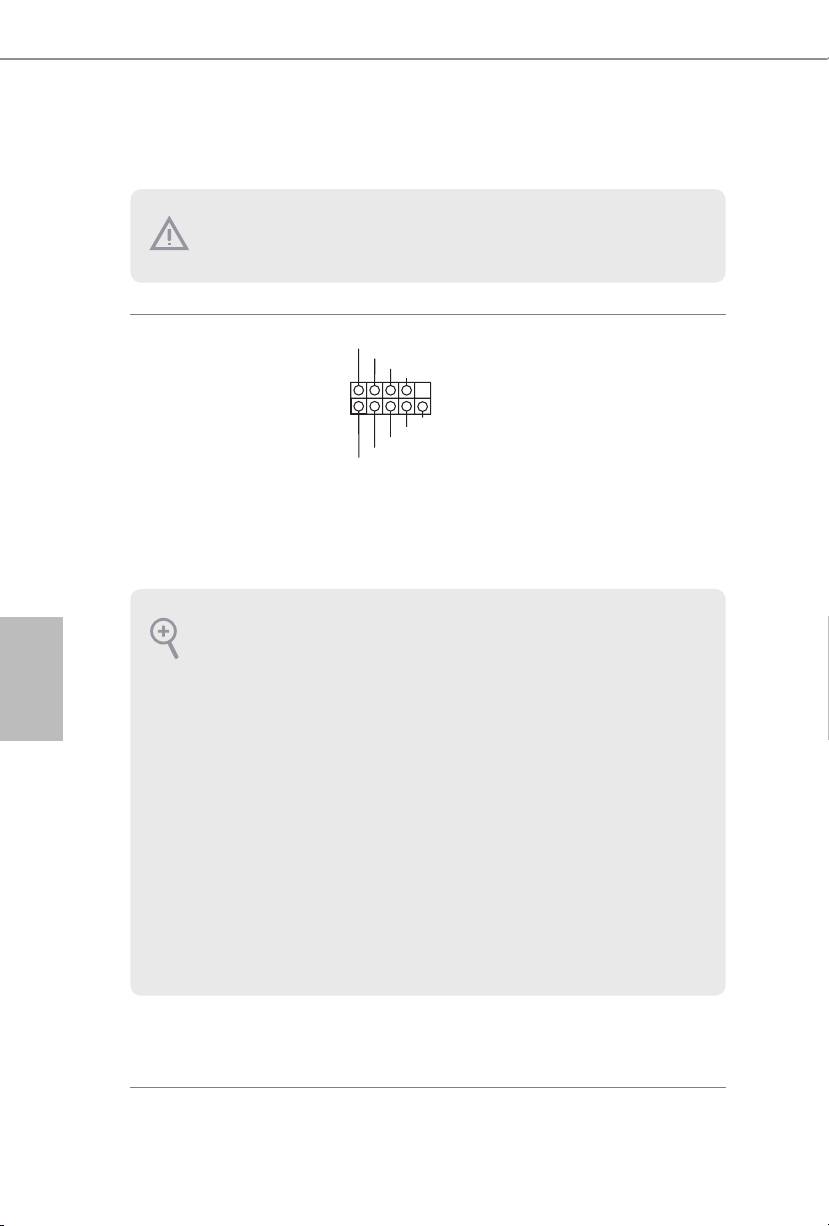

2.6 Terminais e conectores integrados
PLED+
Terminal do painel de
Ligue o botão de
PLED-
PWRBTN#
sistema
GND
alimentação, o botão de
(PAINEL1 de 9 pinos)
reposição e o indicador
(consultar p.1, N.º 22)
do estado do sistema no
R ESET#
GND
chassis a este terminal de
HDLED-
HDLED+
acordo com a descrição
abaixo. Tenha em atenção
os pinos positivos e
negativos antes de ligar os
cabos.
Português
106 107
1
Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers sobre
estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá
causar danos permanentes à placa principal.
GND
PWRBTN (Botão de alimentação):
Ligue ao botão de alimentação no painel frontal do chassis. Pode congurar a forma para
desligar o seu sistema através do botão de alimentação.
RESET (Botão de reposição):
Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição para
reiniciar o computador caso este bloqueie e não seja possível reiniciar normalmente.
PLED (LED de alimentação do sistema):
Ligue ao indicador do estado da alimentação no painel frontal do chassis. O LED cará acesso
quando o sistema estiver em funcionamento. O LED cará intermitente quando o sistema esti-
ver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no estado
de suspensão S4 ou desligado (S5).
HDLED (LED de actividade do disco rígido):
Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O LED cará acesso
quando o disco rígido estiver a ler ou a escrever dados.
O design do painel frontal poderá variar dependendo do chassis. Um módulo de painel frontal
consiste principalmente em um botão de alimentação, um botão de reposição, um LED de
alimentação, um LED de actividade do disco rígido, um altifalante, etc. Ao ligar o seu módulo
de painel frontal do chassis a este conector, certique-se de que os os e os pinos têm uma
correspondência exacta.
Z87 Extreme9/ac
Conector do LED de
Ligue o LED de alimen-
alimentação
tação do chassis a este
(PLED1 de 3 pinos)
terminal para
indicar o
(consultar p.1, N.º 23)
estado de alimentação do
sistema.
Conectores ATA3 de série
Estes dez conectores
(SATA3_0_1:
SATA3 suportam
consultar p.1, N.º 14)
cabos de dados SATA
(SATA3_2_3:
para dispositivos de
consultar p.1, N.º 15)
armazenamento interno
(SATA3_4_5:
com uma velocidade de
consultar p.1, N.º 16)
transferência de dados de
(SATA3_A1_A2:
até 6,0 Gb/s. Se a porta
consultar p.1, N.º 12)
eSATA no painel traseiro
(SATA3_A3_A4:
de E/S estiver ligada, a
consultar p.1, N.º 13)
SATA3_A4 interna não irá
funcionar.
Para diminuir o tempo
de arranque, utilize as
portas SATA Intel® Z87
(SATA3_0) para os seus
dispositivos de arranque.
Português
Terminais USB 2.0
Para além das quatro
(USB2_3 de 9 pinos)
portas USB 2.0 no painel
(consultar p.1, N.º 28)
de E/S, existem três
(USB4_5 de 9 pinos)
terminais e uma porta
(consultar p.1, N.º 27)
nesta placa principal. Cada
(USB6_7 de 9 pinos)
terminal USB 2.0 é capaz
(consultar p.1, N.º 26)
de suportar duas portas.
(USB8)
(consultar p.1, N.º 25)
106 107
1
PLED-
PLED+
PLED+
SATA3_A1_A2SATA3_A3_A4
SATA3_0_1SATA3_4_5 SATA3_2_3
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Z87 Extreme9/ac

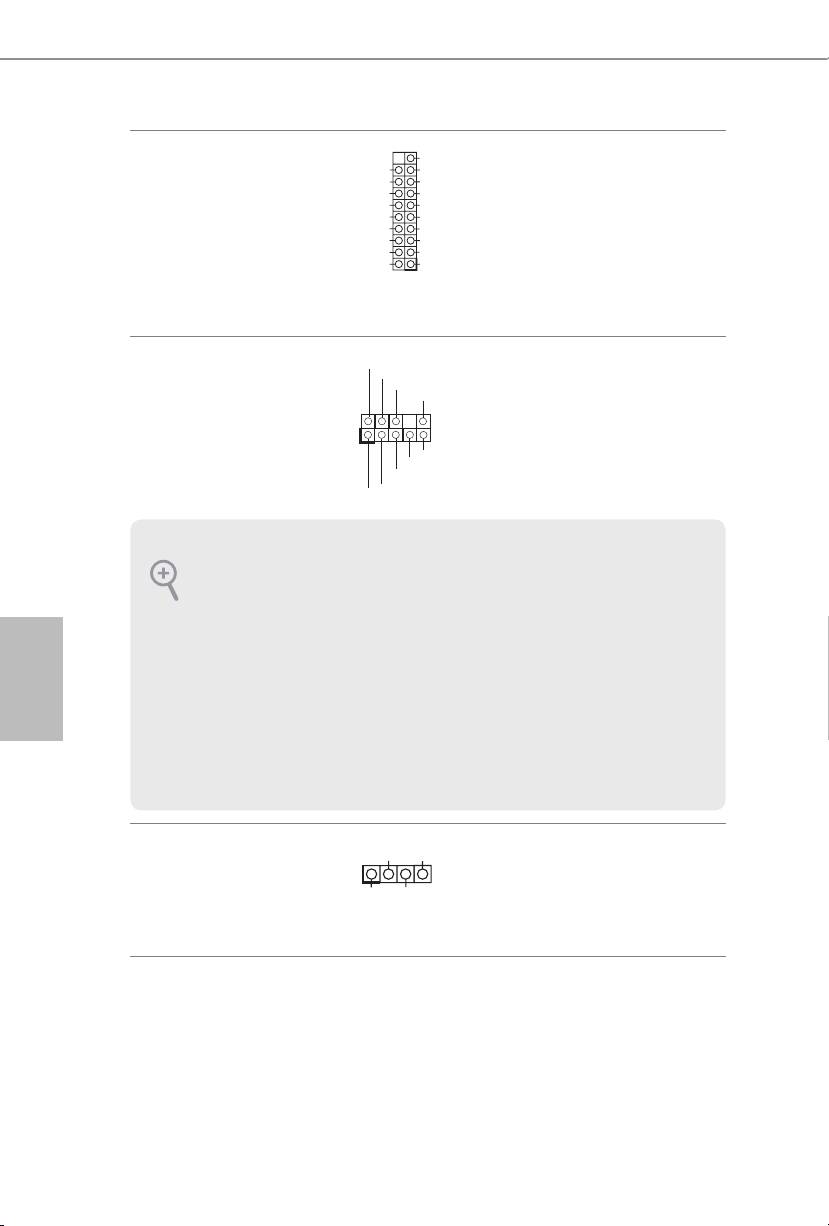

Terminais USB 3.0
Para além das quatro
(USB3_6_7 de 19 pinos)
portas USB 3.0 no painel
(consultar p.1, N.º 10)
de E/S, existem dois
(USB3_8_9 de 19 pinos)
terminais nesta placa
(consultar p.1, N.º 11)
principal. Cada terminal
USB 3.0 é capaz de
suportar duas portas.
Terminal de áudio do
Este terminal destina-se
painel frontal
à ligação de dispositivos
(HD_AUDIO1 de 9 pinos)
áudio ao painel de áudio
(consultar p.1, N.º 32)
frontal.
Português
Terminal do altifalante do
Ligue o altifalante do
chassis
chassis a este terminal.
(SPEAKER1 de 4 pinos)
(consultar p.1, N.º 21)
108 109
1
VbusVbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
1. O Áudio de alta denição suporta Detecção de cha, mas o cabo de painel no chassis deverá
suportar HDA para funcionar correctamente. Siga as instruções no nosso manual e no man-
ual do chassis para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de
acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Ligue Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa de os
ligar para o painel de áudio AC’97.
E. Para activar o microfone frontal, aceda ao separador “Microfone Frontal” no painel de
controlo Realtek e ajuste o “Volume de gravação”.
1
+5V
DUMMY
DUMMY
SPEAKER
Z87 Extreme9/ac
Conectores da ventoinha
Ligue os cabos da
CHA_FAN_SPEED
do chassis e alimentação
ventoinha aos conectores
+12V
(CHA_FAN1 de 4 pinos)
GND
da ventoinha colocando
(consultar p.1, N.º 18)
o cabo preto no pino de
ligação à terra.
(CHA_FAN2 3 pinos)
(consultar p.1, N.º 33)
(CHA_FAN3 de 3 pinos)
(consultar p.1, N.º 1)
(PWR_FAN1 de 3 pinos)
(consultar p.1, N.º 6)
Conectores da ventoinha
Esta placa principal inclui
da CPU
um conector de ventoinha
(CPU_FAN1 de 4 pinos)
de CPU (Ventoinha silenci-
(consultar p.1, N.º 4)
osa) de 4 pinos. Se pretend-
er ligar uma ventoinha de
(CPU_FAN2 de 3 pinos)
CPU de 3 pinos, ligue-a ao
(consultar p.1, N.º 5)
Pino 1-3.
Português
Conector de alimentação
Esta placa principal inclui
ATX
um conector de alimen-
(ATXPWR1 de 24 pinos)
tação de ATX de 24 pinos.
(consultar p.1, N.º 9)
Para utilizar uma fonte de
alimentação ATX de 20
pinos, introduza-a no Pino
1 e Pino 13.
108 109
FAN_SPEED_CONTROL
GND
GND
+12V
CPU_FAN_SPEED
+12V
CPU_FAN_SPEED
FA
N_SPEED_CONTROL
12
24
1
13
Z87 Extreme9/ac
Conector de alimentação
Esta placa principal inclui
de 12V ATX
2 conectores de alimen-
(ATX12V1 de 8 pinos)
tação ATX de 8 pinos e 12
(consultar p.1, N.º 2)
V. Para utilizar uma fonte
(8 pinos ATX12V2)
de alimentação ATX de 4
(consultar p.1, N.º 3)
pinos, introduza-a no Pino
1 e Pino 5.
Conector de alimentação
Ligue este conector a um
SLI/XFIRE
conector de alimentação
(SLI/XFIRE_PWR1 de 4
do disco rígido quando
pinos)
existirem duas placas
(consultar p.1, N.º 30)
grácas instaladas nesta
placa principal.
Terminal do módulo de
IRTX
Este terminal suporta um módulo
+5VSB
infra-vermelhos
DUMMY
de infra-vermelhos opcional para
(IR1 de 5 pinos)
transmissão e recepção sem os.
1
(consultar p.1, N.º 29)
GND
Português
IRRX
Terminal de porta de série
Este terminal COM1
RRXD1
DDTR#1
(COM1 de 9 pinos)
DDSR#1
suporta um módulo de
CCTS#1
(consultar p.1, N.º 31)
porta de série.
RRTS#1
GND
TTXD1
DDCD#1
110 111
1
RRI#1
4
1
8
5
Z87 Extreme9/ac
2.7 Interruptores inteligentes
A placa principal tem três interruptores inteligentes: Comutador de alimentação,
comutador de reposição e um comutador para limpar o CMOS. Estes permitem aos
utilizadores ligar/desligar rapidamente o sistema ou fazer a reposição do mesmo ou
ainda limpar os valores do CMOS.
Interruptor de alimentação
O interruptor de
(PWRBTN)
alimentação permite aos
Power
(consultar p.1, N.º 19)
utilizadores ligar/desligar
o sistema rapidamente.
Interruptor de reposição
O interruptor de
(RSTBTN)
alimentação permite
Reset
(consultar p.1, N.º 20)
aos utilizadores repor o
sistema rapidamente.
Interruptor de selecção de
O interruptor de selecção de BIOS
BIOS(BIOS_SEL1)
permite que o sistema arranque a
(ver pág.1 No. 17)
partir do BIOS A ou BIOS B.
Português
110 111
AB
Esta placa principal possui dois chips de BIOS, um BIOS principal (BIOS_A) e um BIOS de
reserva (BIOS_B), que aumenta a segurança e estabilidade do seu sistema. Em condições
normais, o sistema funcionará no BIOS principal. No entanto, se o BIOS principal estiver
corrompido ou danicado, coloque o Interruptor de Selecção de BIOS na posição "B" e o BIOS
de reserva irá assumir as funções no próximo arranque do sistema. Em seguida, utilize “Secure
Backup UEFI“ no utilitário de conguração do BIOS para duplicar a cópia de um cheiro de
BIOS funcional para o BIOS principal para garantir o funcionamento normal do sistema. Por
motivos de segurança, os utilizadores não podem actualizar manualmente a cópia de segurança
do BIOS. Os utilizadores podem consultar os LED da BIOS (BIOS_A_LED ou BIOS_B_LED)
para identicar qual o BIOS activado nesse momento.
