Z87 Extreme9/ac
1
简介
感谢您购买 ASRock Z87 Extreme9/ac 主板，这是按照 ASRock 一贯严格质量控制
标准生产的性能可靠的主板。它提供符合 ASRock 质量和耐久性承诺的精良设
计和卓越性能。
由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不
另行通知。如果本文档有任何修改，则更新的版本将发布在 ASRock 网站上，我们不
会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了
解所用型号的信息。您也可以在 ASRock 网站上找到最新 VGA 卡和 CPU 支持列表。
�简体中文
ASRock 网站 http://www.asrock.com。
1.1 包装清单
�简体中文
• ASRock Z87 Extreme9/ac 主板（ATX 规格尺寸）
• ASRock Z87 Extreme9/ac 快速安装指南
• ASRock Z87 Extreme9/ac 支持光盘
• 10 x 串行 ATA (SATA) 数据线（选购）
• 1 x I/O 面板
• 2 x ASRock SLI_Bridge 卡
• 1 x ASRock SLI_Bridge_3S 卡
• 1 x ASRock 3-Way SLI Bridge 卡
• 1 x ASRock Wi-SD Box
• 12 颗螺丝（用于 Wi-SD Box）
• 1 x USB 3.0 线
PB 151
Z87 Extreme9/ac
1.2 规格
平台
• ATX 规格尺寸
• 优质亮金电容器设计（100% 日本造高品质导电性高分子
电容器）
• 多滤光片电容 (MFC)（过滤 3 种不同电容器的不同噪音：
DIP 固态电容、POSCAP 和 MLCC)
A-Style
• 家庭云
�简体中文
• 115dB 超高保真音效
• 802.11ac WiFi
TM
CPU
• Socket LGA1150 支持第 4 代 Intel® Core
处理器
�简体中文
• Digi Power（帝捷）设计
• 12 电源相设计
• 双堆栈 MOSFET (DSM)
®
• 支持 Intel
Turbo Boost 2.0 技术
®
• 支持 Intel
K 系列不锁频 CPU
• ASRock BCLK 全范围超频
®
芯片集
• Intel
Z87
内存
• 双通道 DDR3 内存技术
• 4 x DDR3 DIMM 槽
• 支持 DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866
(OC)/1600/1333/1066 非 ECC，非缓冲内存
• 支持系统内存容量： 32GB（见“注意”）
®
• 支持 Intel
Extreme Memory Prole (XMP)1.3/1.2
• 无失真插槽
152 153
Z87 Extreme9/ac
扩充槽
• 5 x PCI Express 3.0 x16 插槽（PCIE1/PCIE2/PCIE3/PCIE4/
PCIE6：单 - x16 (PCIE2)；双 - x16 (PCIE1) / x16 (PCIE4)；
三 - x8 (PCIE1) / x8 (PCIE3) / x16 (PCIE4)；四 - x8 (PCIE1) /
x8 (PCIE3) / x8 (PCIE4) / x8 (PCIE6))
*PCIE2 槽被占用时，PCIE1、PCIE3、PCIE4 和 PCIE6 槽
将被禁用。
• 1 x PCI Express 2.0 x1 槽
• 1 x mini-PCI Express 插槽： 对于 WiFi + BT 模块
• PLX PEX 8747 和 PLX PEX 8608 已嵌入
TM
TM
�简体中文
• 支持 AMD Quad CrossFireX
、4 向 CrossFireX
、3 向
TM
TM
CrossFireX
和 CrossFireX
TM
TM
TM
TM
• 支持 NVIDIA® Quad SLI
、4 向 SLI
, 3 向 SLI
和 SLI
�简体中文
图形
• 只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视
效和 VGA 输出。
• 支持 Intel® HD Graphics 内置视效 : Intel® 快速同步视频，
采用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、
Intel® InTruTM 3D、Intel® Clear Video HD 技术、Intel®
InsiderTM、Intel® HD Graphics 4400/4600
• Pixel Shader 5.0、DirectX 11.1
• 最大共享内存 1792MB
• 两个 VGA 输出选项： HDMI 和 DisplayPort/underbolt 端
口
• 支持三台监视器
• 支持 HDMI 技术，24Hz 时最大分辨率达 4K × 2K
(4096x2304)
• 支持 DisplayPort/underbolt ，24Hz 时最大分辨率达 4K
× 2K (4096x2304)
• 通过 HDMI（需要符合规格的 HDMI 监视器）支持 Auto
Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音
频）
• 通过 HDMI 和 DisplayPort/underbolt 端口支持 HDCP 功
能
• 通过 HDMI 和 DisplayPort/underbolt 端口支持全高清
1080p Blu-ray (BD) 播放。
• underbolt 端口支持高达 10Gbps 的数据速率
• 支持最多 6 个 underbolt 设备菊花链
152 153
Z87 Extreme9/ac
音频
• 具有内容保护功能的 7.1 CH 高清音频（Realtek ALC1150
音频编解码器）
• 优质 Blu-ray 音频支持
• 支持 Purity Sound ™
- 115dB SNR DAC，带微分放大器
- TI® NE5532 优质耳放（支持最高 600 Ohms ）
- Direct Drive（直接驱动）技术
- EMI 屏蔽罩
- PCB 隔离罩
• 支持 DTS 连接
�简体中文
LAN
• Gigabit LAN 10/100/1000 Mb/s
• 1 x Giga PHY Intel® I217V, 1 x GigaLAN Intel® I211AT
• 支持 Intel® Remote Wake（远程唤醒）技术（Intel® I217V 上）
�简体中文
• 支持 Wake-On-LAN（网上唤醒）
• 支持 Dual LAN with Teaming（双网卡网络整合）
• 支持高能效以太网 802.3az
• 支持 PXE
无线 LAN
• 支持 IEEE 802.11a/b/g/n/ac
• 支持双频段 (2.4/5 GHz)
• 支持最高 867Mbps 的高速无线连接
• 2 个天线可支持 2（发射） x 2（接收）分集技术
• 支持 Bluetooth 4.0 / 3.0 + 高速 Class II
后面板 I/O
• 1 x PS/2 鼠标 / 键盘端口
• 1 x HDMI 端口
• 1 x 用于 underbolt 端口的 DisplayPort 输入 （TBT1 仅用
于测试）
• 2 x underbolt 端口（支持 underbolt 设备 或 DisplayPort
监视器）
• 1 x 光学 SPDIF 输出端口
• 1 x eSATA 接口
• 2 x USB 2.0 端口
• 6 x USB 3.0 端口
• 2 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED
LED）
• 1 x 清除 CMOS 开关
• 高清音频插孔 : 后扬声器 / 中央 / 低音 / 线路输入 / 前扬声
器 / 麦克风
154 155
Z87 Extreme9/ac
存储
• 6 x SATA3 6.0 Gb/s 接口 (Intel® Z87)，支持 RAID（RAID 0、
RAID 1、RAID 5、RAID 10、Intel Rapid Storage Technology
12 和 Intel Smart Response Technology)、NCQ、AHCI 和热
插拔
• 4 x SATA3 6.0 Gb/s 接口 (ASMedia ASM1061)，支持 NCQ、
AHCI 和热插拔（SATA3_A4 接口与 eSATA 端口共享）
• 1 x eSATA 接口 (ASMedia ASM1061)，支持 NCQ、AHCI 和
热插拔和端口复用器
�简体中文
接口
• 1 x IR 接脚
• 1 x COM 端口接脚
• 1 x 电源 LED 接脚
�简体中文
• 2 x CPU 风扇接口 (1 x 4 针 , 1 x 3 针 )
• 3 x 机箱风扇接口 (1 x 4 针 , 2 x 3 针 )
• 1 x 电源风扇接口 (3 针 )
• 1 x 24 针 ATX 电源接口
• 2 x 8 针 12V 电源接口（高密度电源接口）
• 1 x SLI/XFire 电源接口
• 1 x 前面板音频接口
• 3 x USB 2.0 接脚（支持 6 个 USB 2.0 端口）
• 1 x 垂直 A 类型 USB 2.0
• 2 x USB 3.0 接脚（支持 6 个 USB 3.0 端口）
* 需要安装 Wi-SD Box 才能支持 6 USB3.0 端口。
• 1 x Dr. Debug（调试工具），带 LED
• 1 x 电源开关，带 LED
• 1 x 重置开关，带 LED
• 1 x BIOS 选择开关
BIOS 功能
• 2 x 64Mb AMI UEFI Legal BIOS，具有多语言 GUI 支持（1
特点
x 主 BIOS 和 1 x 备份 BIOS）
• 支持安全备份 UEFI 技术
• ACPI 1.1 兼容唤醒事件
• SMBIOS 2.3.1 支持
• CPU、DRAM、PCH 1.05V、PCH 1.5V 电压多次调整
（Voltage Multi-adjustment）
154 155
Z87 Extreme9/ac
支持光盘
• 驱动程序、实用程序、防病毒软件（试用版）、CyberLink
MediaEspresso 6.5 试用版、Google Chrome 浏览器和工具
栏、Start8、MeshCentral、Splashtop Streamer
硬件
• CPU/ 机箱温度感测
• CPU/ 机箱 / 电源风扇转速计
• CPU/ 机箱静音风扇（可以按照 CPU 温度自动调整机箱风
扇速度）
• CPU/ 机箱风扇多种速度控制
�简体中文
• 电压监控： +12V、+5V、+3.3V、CPU Vcore
操作系统
• Microso® Windows® 8 / 8 64-bit / 7 / 7 64-bit 兼容
�简体中文
认证
• FCC、CE、WHQL
• ErP/EuP 支持（需要支持 ErP/EuP 的电源）
* 有关详细产品信息，请访问我们的网站： http://www.asrock.com
须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用
第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损
坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的损坏概不
负责。
由于限制原因，实际内存容量可能会小于 4GB，以保留给 Windows® 32-bit 操作系统
下的系统使用。Windows® 64-bit 操作系统没有此类限制。您可以使用 ASRock XFast
RAM 来利用 Windows® 不能使用的内存。
156 157
Z87 Extreme9/ac
1.3 跳线设置
此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接”。如果这
些针脚上没有装跳线帽，跳线 “开路”。此图显示 3 针跳线，当跳线帽装在针
脚 1 和针脚 2 上，它们“短接”。
�简体中文
清除 CMOS 跳线
(CLRCMOS1)
�简体中文
（见第 1 页，第 24 个）
清除 CMOS默认
CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设
置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将
CLRCMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即
清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系
统，并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户
默认配置文件只在卸下 CMOS 电池后才会被清除。
清除 CMOS 按钮具有与清除 CMOS 跳线相同的功能。
156 157
Z87 Extreme9/ac
2.6 板载接脚和接口
PLED+
系统面板接脚
按照下面的针脚分配，
PLED-
PWRBTN#
(9 针 PANEL1)
GND
将机箱上的电源开关、
�简体中文
( 见第 1 页， 第 22 个 )
重置开关和系统状态指
示灯连接到此接脚。在
R ESET#
GND
连接线缆前请记下正负
HDLED-
HDLED+
针脚。
�简体中文
158 159
1
板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些
接脚和接口上将会对主板造成永久性损坏。
GND
PWRBTN
（电源开关）
:
连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。
RESET
（重置开关）
:
连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置
开关重新启动计算机。
PLED
（系统电源
LED
）
:
连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在
S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。
HDLED
（硬盘活动
LED
）
:
连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED
亮起。
前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电
源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确
保连线分配和针脚分配正确匹配。
Z87 Extreme9/ac
电源 LED 接脚
请将机箱电源 LED 连接
(3 针 PLED1)
到此接脚以
指示系统电
( 见第 1 页，第 23 个 )
源状态。
串行 ATA3 接口
这十个 SATA3 接口支持
(SATA3_0_1:
最高 6.0 Gb/s 数据传输
见第 1 页， 第 14 个）
速率的内部存储设备的
(SATA3_2_3:
SATA 数据线。如果后面
见第 1 页， 第 15 个）
I/O 上的 eSATA 端口已
�简体中文
(SATA3_4_5:
连接，则内部 SATA3_A4
见第 1 页， 第 16 个）
将不工作。
(SATA3_A1_A2:
为最小化引导时间，请
见第 1 页，第 12 个）
将 Intel® Z87 SATA 端口
�简体中文
(SATA3_A3_A4:
(SATA3_0) 用于可引导设
见第 1 页，第 13 个）
备。
USB 2.0 接脚
除 I/O 面板上的四个 USB
(3 针 USB2_9)
2.0 端口外，此主板上还
( 见第 1 页，第 28 个 )
有三个接脚一一个端口。
(9 针 USB4_5)
每个 USB 2.0 接脚可以支
( 见第 1 页，第 27 个 )
持两个端口。
(9 针 USB6_7)
( 见第 1 页，第 26 个 )
(USB8)
( 见第 1 页，第 25 个 )
158 159
1
PLED-
PLED+
PLED+
SATA3_A1_A2SATA3_A3_A4
SATA3_0_1SATA3_4_5 SATA3_2_3
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Z87 Extreme9/ac
USB 3.0 接脚
除 I/O 面板上的四个
(19 针 USB3_6_7)
USB 3.0 端口外，此主板
( 见第 1 页，第 10 个 )
上还有两个接脚。每个
(19 针 USB3_8_9）
USB 3.0 接脚可以支持两
( 见第 1 页，第 11 个 )
个端口。
前面板音频接脚
此接脚用于将音频设备
(9 针 HD_AUDIO1)
连接到前音频面板。
�简体中文
( 见第 1 页，第 32 个 )
�简体中文
机箱扬声器接脚
请将机箱扬声器连接到
(4 针 SPEAKER1)
此接脚。
见第 1 页， 第 21 个）
160 161
1
VbusVbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
1.
高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按
照我们的手册和机箱手册的说明安装系统。
2.
如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚：
A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC’97 音频面板
连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）选项卡，
调整 “Recording Volume”（录音音量）。
1
+5V
DUMMY
DUMMY
SPEAKER
Z87 Extreme9/ac

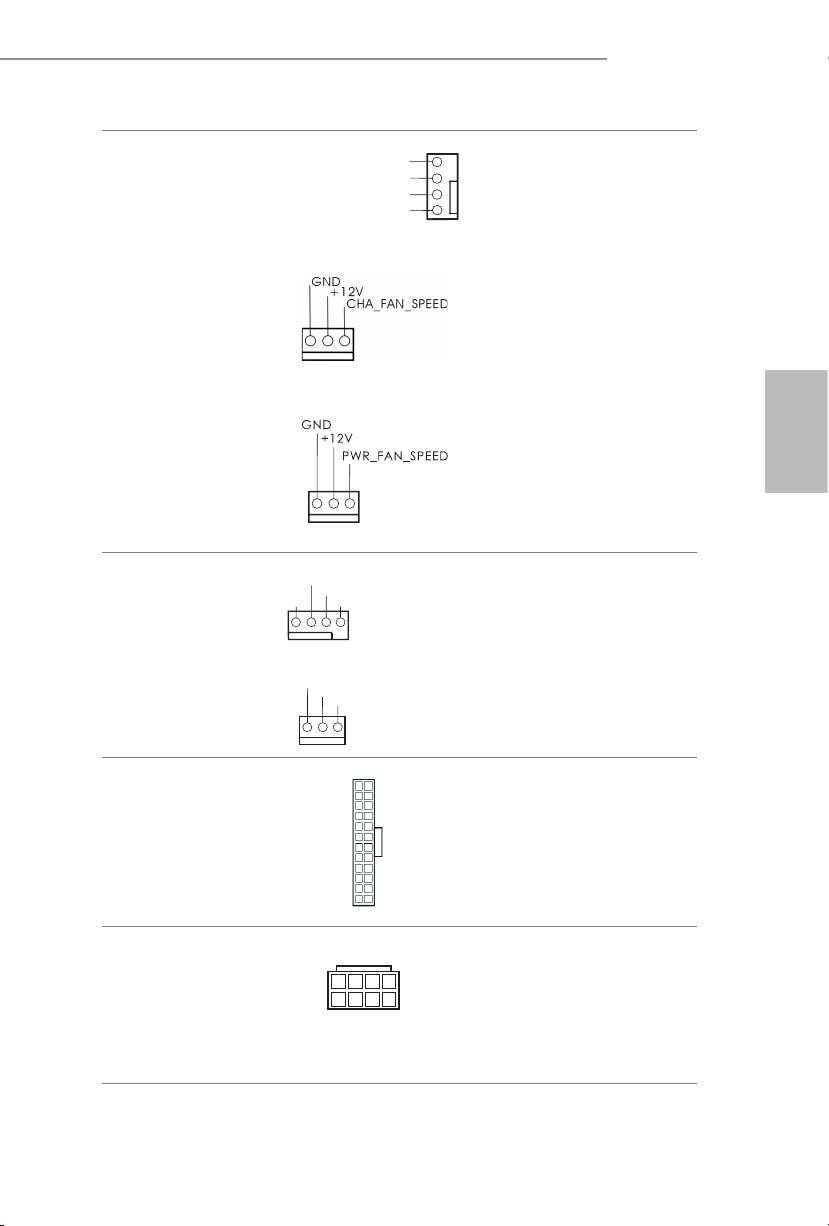

机箱和电源风扇接口
请将风扇线连接到风扇
CHA_FAN_SPEED
(4 针 CHA_FAN1)
接口并使黑线匹配接地
+12V
( 见第 1 页， 第 18 个）
GND
针脚。
(3 针 CHA_FAN2)
( 见第 1 页， 第 33 个）
(3 针 CHA_FAN3)
( 见第 1 页， 第 1 个）
�简体中文
(3 针 PWR_FAN1)
( 见第 1 页， 第 6 个）
�简体中文
CPU 风扇接口
此主板提供 4 针 CPU 风
(4 针 CPU_FAN1)
扇（静音风扇）接口。如
( 见第 1 页， 第 4 个）
果您打算连接 3 针 CPU
风扇，请将它连接到针
(3 针 CPU_FAN2)
脚 1-3。
( 见第 1 页， 第 5 个）
ATX 电源接口
此主板提供 24 针 ATX
(24 针 ATXPWR1)
电源接口。要使用 20 针
( 见第 1 页，第 9 个 )
ATX 电源，请沿针脚 1
和针脚 13 插接它。
ATX 12V 电源接口
此主板提供两个 8 针
(8 针 ATX12V1)
ATX 12V 电源接口。要
( 见第 1 页，第 2 个 )
使用 4 针 ATX 电源，请
(8 针 ATX12V2)
沿针脚 1 和针脚 5 插接
( 见第 1 页，第 3 个 )
它。
160 161
FAN_SPEED_CONTROL
GND
GND
+12V
CPU_FAN_SPEED
+12V
CPU_FAN_SPEED
FA
N_SPEED_CONTROL
4
1
8
12
24
1
13
5
Z87 Extreme9/ac

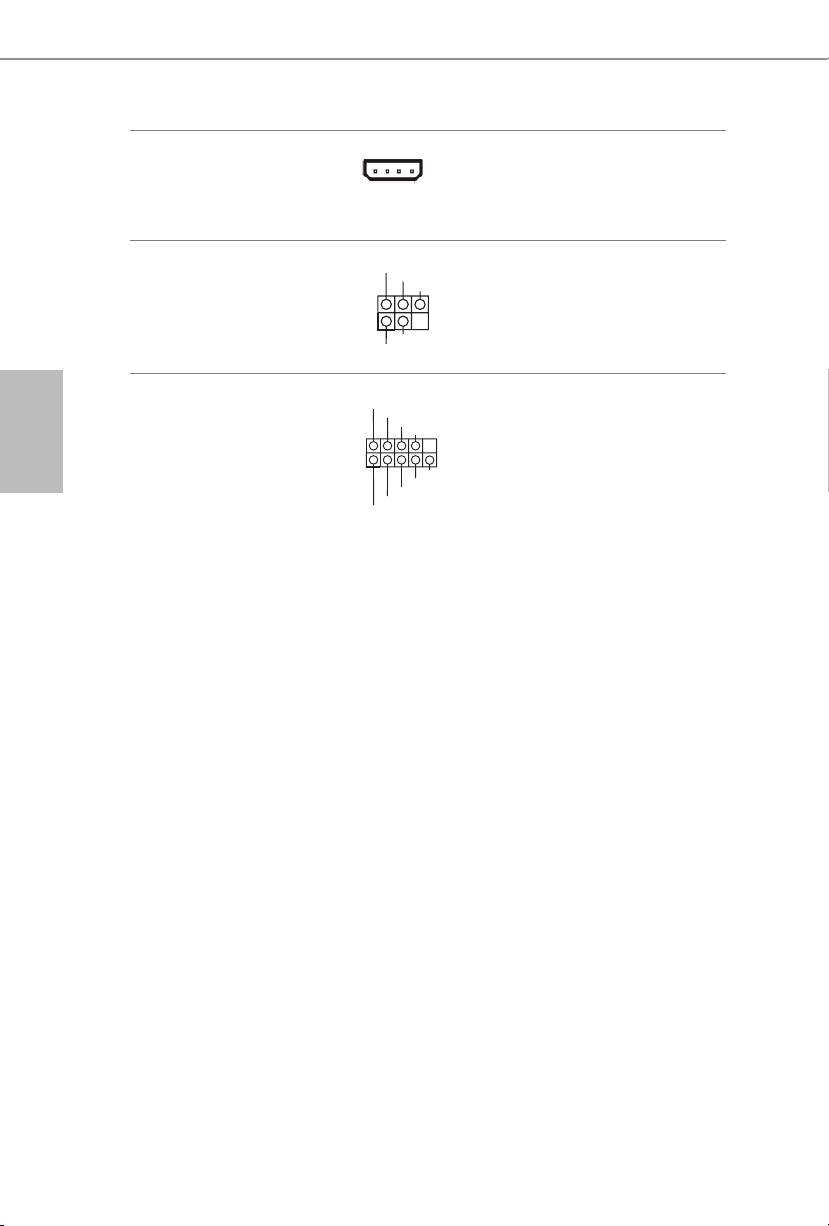

SLI/XFIRE 电源接口
当此主板上安装有两个
(4 针 SLI/XFIRE_PWR1)
图形卡时，请通过硬盘
( 见第 1 页，第 30 个 )
电源接口连接此接口。
IRTX
红外线模块接脚
+5VSB
此接脚支持选购的无线发射和
DUMMY
(5 针 IR1)
接收红外线模块。
( 见第 1 页，第 29 个 )
1
GND
IRRX
�简体中文
串行端口接脚
RRXD1
此 COM1 接脚支持串行
DDTR#1
DDSR#1
(9 针 COM1)
CCTS#1
端口模块。
( 见第 1 页，第 31 个 )
�简体中文
RRTS#1
GND
TTXD1
DDCD#1
162 163
1
RRI#1
Z87 Extreme9/ac
2.7 智能开关
本主板配有三个智能开关： 电源开关、重置开关和清除 CMOS 按钮，允许用
户快速打开 / 关闭系统，重置系统或清除 CMOS 值。
电源开关
电源开关允许用户快速
(PWRBTN)
Power
打开 / 关闭系统。
( 见第 1 页，第 19 个 )
重置开关
重置开关允许用户快速
�简体中文
(RSTBTN)
重置系统。
Reset
( 见第 1 页，第 20 个 )
�简体中文
BIOS 选择开关
BIOS 选择开关 允许系统从
(BIOS_SEL1)
BIOS A 或 BIOS B 中引导。
( 见第 1 页，第 17 个 )
162 163
AB
此主板集成有两个 BIOS 芯片，一个是主 BIOS (BIOS_A)，一个是备用 BIOS (BIOS_B)，
可以增强系统的安全性和稳定性。通常，系统使用主 BIOS。但是，如果主 BIOS 损坏，
只需将 BIOS 选择开关调到“B”，之后备份 BIOS 将执行下一次系统引导。之后，使
用 UEFI Setup Utility 中的“Secure Backup UEFI”（安全备份 UEFI）将 BIOS 文件的
有效副本复制到主 BIOS 以确保系统正常操作。 由于安全原因，用户不能手动更新备
份 BIOS。 用户可以参考 BIOS LED (BIOS_A_LED 或 BIOS_B_LED) 来识别当前哪一个
BIOS 启动。
Z87 Extreme9/ac
電子信息產品污染控制標示
依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電
子信息產品污染控制標示要求」，電子信息產品應進行標示，藉以向消費者揭
露產品中含有的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染
或對人身、財產造成嚴重損害的期限。依上述規定，您可于本產品之印刷電路
板上看見圖一之標示。圖一中之數字為產品之環保使用期限。由此可知此主板
之環保使用期限為 10 年。
�简体中文
�简体中文
圖一
有毒有害物質或元素的名稱及含量說明
若您慾了解此產品的有毒有害物質或元素的名稱及含量說明，請參照以下表格
及說明。
有害物質或元素
部件名稱
鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE)
印刷電路板
X O O O O O
及電子組件
外部信號連
X O O O O O
接頭及線材
O:
表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定
的限量要求以下。
X:
表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準
規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規範。
備註 : 此產品所標示之環保使用年限，系指在一般正常使用狀況下。
164 PB
