1 Pendahuluan
Terima kasih telah membeli motherboard ASRock Z87 Extreme4, yakni motherboard
andal yang diproduksi di bawah kendali mutu ketat yang sejalan dengan ASRock.
Motherboard ini memberikan performa luar biasa dengan desain canggih yang
Bahasa Indonesia
meneguhkan komitmen ASRock terhadap kualitas dan ketahanan.
Karena spesikasi motherboard dan perangkat lunak BIOS dapat di-update, maka isi
dokumentasi ini akan berubah sewaktu-waktu tanpa pemberitahuan sebelumnya. Jika terdapat
perubahan pada dokumentasi ini, maka versi baru akan tersedia di situs web ASRock tanpa
pemberitahuan lebih lanjut. Jika Anda memerlukan dukungan teknis terkait motherboard
ini, kunjungi situs web kami untuk mendapatkan informasi khusus tentang model yang Anda
gunakan. Anda juga dapat menemukan kartu VGA dan daar dukungan CPU terkini di situs
web ASRock. Situs web ASRock http://www.asrock.com.
1.1 Isi Kemasan
• Motherboard ASRock Z87 Extreme4 (Bentuk dan Ukuran ATX)
• Panduan Ringkas ASRock Z87 Extreme4
• CD Dukungan ASRock Z87 Extreme4
• 4 x Kabel Data SATA (Serial ATA) (Opsional)
• 1 x Pelindung Panel I/O
• 1 x Kartu ASRock SLI_Bridge_2S
174

Z87 Extreme4
1.2 Spesikasi
Platform
• Bentuk dan Ukuran ATX
• Desain Premium Gold Capacitor (100% Kapasitor Polimer
Konduktif berkualitas tinggi buatan Jepang)
CPU
• Mendukung Intel® CoreTM i7/i5/i3 Generasi Keempat/Xeon®/
Pentium®/Celeron® dalam Paket LGA1150
• Desain Digi Power
Bahasa Indonesia
• Desain 12 Fase Daya
®
• Mendukung Teknologi Intel
Turbo Boost 2.0
®
• Mendukung CPU Intel
K-Series unlocked
®
Chipset
• Intel
Z87
Memori
• Teknologi Memori DDR3 Kanal Ganda
• 4 x Slot DDR3 DIMM
• Mendukung DDR3 2933+(OC)/2800(OC)/2400(OC)/2133
(OC)/1866(OC)/1600/1333/1066 non-ECC, memori tanpa
buer
• Kapasitas maksimum memori sistem: 32GB (lihat
PERHATIAN)
®
• Mendukung Intel
Extreme Memory Prole (XMP)1.3/1.2
• Slot Bebas Distorsi
Slot Ekspansi
• 3 x Slot PCI Express 3.0 x16 (PCIE2/PCIE4/PCIE5:satu pada
x16 (PCIE2); dua pada x8 (PCIE2) / x8 (PCIE3); tiga pada x8
(PCIE2) / x4 (PCIE4) / x4 (PCIE5))
• 2 x Slot PCI Express 2.0 x1
• 2 x Slot PCI
TM
TM
• Mendukung AMD Quad CrossFireX
, 3-Way CrossFireX
,
TM
dan CrossFireX
TM
TM
• Mendukung NVIDIA® Quad SLI
dan SLI
175

Gras
• Intel® HD Graphics Built-in Visuals dan output VGA hanya
didukung dengan prosesor yang terintegrasi GPU.
• Mendukung Intel® HD Graphics Built-in Visuals: Intel® Quick
Sync Video dengan AVC, MVC (S3D), dan MPEG-2 Full HW
Bahasa Indonesia
TM
Encode1, Intel® InTru
3D, Teknologi Intel® Clear Video HD,
TM
Intel® Insider
, Intel® HD Graphics 4400/4600
• Pixel Shader 5.0, DirectX 11.1
• Memori bersama maksimum 1792MB
• Empat pilihan output VGA: D-sub, DVI-D, HDMI, dan
DisplayPort
• Mendukung Tiga Monitor
• Mendukung Teknologi HDMI dengan resolusi maksimum
hingga 4K × 2K (4096x2304) @ 24Hz
• Mendukung DVI-D dengan resolusi maksimum hingga
1920x1200 @ 60Hz
• Mendukung D-Sub dengan resolusi maksimum hingga
1920x1200 @ 60Hz
• Mendukung DisplayPort dengan resolusi maksimum hingga
4K × 2K (4096x2304) @ 24Hz
• Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC, dan
HBR (High Bit Rate Audio) dengan HDMI (memerlukan
monitor HDMI yang kompatibel)
• Mendukung fungsi HDCP dengan port DVI-I, HDMI, dan
DisplayPort
• Mendukung pemutaran Full HD 1080p Blu-ray (BD) / HD-
DVD dengan port DVI-I, HDMI, dan DisplayPort
Audio
• Audio HD 7.1 CH dengan Perlindungan Konten (Realtek
ALC1150 Audio Codec)
• Mendukung audio Blu-ray premium
• Mendukung Purity Sound™
- 115dB SNR DAC dengan amplier diferensial
- TI® NE5532 Premium Headset Amplier (mendukung
headset hingga 600 Ohm)
- Teknologi Direct Drive
- Penutup pelindung EMI
- Pelindung terisolasi PCB
• Mendukung DTS Connect
176

Z87 Extreme4
LAN
• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I217V
• Mendukung Teknologi Intel® Remote Wake
• Mendukung Wake-On-LAN
• Mendukung Energy Ecient Ethernet 802.3az
• Mendukung PXE
Panel I/O
• 1 x Port Keyboard/Mouse PS/2
Belakang
• 1 x Port D-Sub
Bahasa Indonesia
• 1 x Port DVI-D
• 1 x Port HDMI-Out
• 1 x Port HDMI-In
• 1 x DisplayPort
• 1 x Port SPDIF Out Optik
• 1 x Konektor eSATA
• 2 x Port USB 2.0
• 4 x Port USB 3.0
• 1 x Port LAN RJ-45 dengan LED (ACT/LINK LED dan SPEED
LED)
• Soket Audio HD: Speaker Belakang/Tengah/Bas/Saluran
masuk/Speaker Depan/Mikrofon
Penyimpanan
• 6 x Konektor SATA3 6,0 Gb/s dengan Intel® Z87, mendukung
fungsi RAID (RAID 0, RAID 1, RAID 5, RAID 10, Teknologi
Intel Rapid Storage 12 dan Teknologi Intel Smart Response),
NCQ, AHCI, dan “Hot Plug”.
• 2 x Konektor SATA3 6,0 Gb/s dengan ASMedia ASM1061,
mendukung fungsi NCQ, AHCI, dan “Hot Plug” (konektor
SATA3_A0 digunakan bersama port eSATA).
• 1 x konektor eSATA dengan ASMedia ASM1061, mendukung
fungsi NCQ, AHCI, “Hot Plug”, dan Pengganda Port.
177

Konektor
• 1 x Header IR
• 1 x Header port COM
• 1 x Kepala LED daya
• 2 x Konektor kipas CPU (1 x 4-pin, 1 x 3-pin)
Bahasa Indonesia
• 3 x Konektor kipas chassis (1 x 4-pin, 2 x 3-pin)
• 1 x Konektor kipas daya (3-pin)
• 1 x Konektor daya ATX 24 pin
• 1 x Konektor daya 12V 8 pin
• 1 x Konektor audio panel depan
• 3 x Header USB 2.0 (mendukung 6 port USB 2.0)
• 1 x Vertical Type A USB 3.0
• 2 x Header USB 3.0 (mendukung 4 port USB 3.0)(ASMedia
Hub)
• 1 x Dr. Debug disertai LED
• 1 x Tombol Daya disertai LED
• 1 x Tombol Atur Ulang disertai LED
• 1 x Clear CMOS Switch
Fitur BIOS
• 2 x 64Mb AMI UEFI Legal BIOS dengan dukungan GUI
Multibahasa (1 x Main BIOS dan 1 x BIOS Cadangan)
• Mendukung Teknologi Pencadangan Aman UEFI
• ACPI 1.1 Kompatibel dengan Aktivitas Pengaktifan
• Dukugan SMBIOS 2.3.1
• Multipengatur Tegangan CPU, DRAM, PCH 1,05V, PCH 1,5V
Dukungan CD
• Driver, Utilitas, Perangkat Lunak AntiVirus (Versi Uji Coba),
CyberLink MediaEspresso 6.5 Uji Coba, Browser dan Toolbar
Google Chrome, Start8, MeshCentral, Splashtop Streamer,
Intel®
• IXTU (Utilitas Penalaan Ekstrem)
Monitor
• Sensor Suhu CPU/Chassis
Perangkat
• Takometer CPU/Chassis/Kipas Daya
Keras
• Kipas Hening CPU/Chassis (Memungkinkan Penyesuaian
Otomatis Kecepatan Kipas Chassis Berdasarkan Suhu CPU)
• Kontrol Multikecepatan Kipas CPU/Chassis
• Pemantauan Tegangan: +12V, +5V, +3,3V, CPU Vcore
178

Z87 Extreme4
OS
• Kompatibel dengan Microso® Windows® 8 / 8 64-bit / 7 / 7 64-
bit
Sertikasi
• FCC, CE, WHQL
• Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP)
* Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com
Bahasa Indonesia
Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan
pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat overclocking
pihak ketiga. Overclocking dapat mempengaruhi stabilitas sistem, atau bahkan dapat
mengakibatkan kerusakan komponen dan perangkat sistem. Risiko dan biaya apapun menjadi
tanggungan Anda. Kami tidak bertanggung jawab atas kemungkinan kerusakan karena
overclocking.
Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena akan
digunakan sistem berdasarkan sistem operasi Windows® 32-bit. Sistem operasi Windows® 64-
bit tidak memiliki keterbatasan tersebut. Anda dapat menggunakan ASRock XFast RAM untuk
memanfaatkan memori yang tidak dapat digunakan Windows® tersebut.
179

1.3 Kongurasi Jumper
Gambar menunjukkan cara mengkongurasi jumper. Bila penutup jumper diletakkan
pada pin, maka jumper akan “Pendek”. Jika tidak ada penutup jumper yang diletakkan
pada pin, maka jumper akan “Terbuka”. Gambar menunjukkan jumper 3-pin, yakni
Bahasa Indonesia
pin1 dan pin2 menjadi "Pendek" bila penutup jumper diletakkan pada 2 pin tersebut.
Clear CMOS Jumper
(CLRCMOS1)
(lihat hal. 1, No. 17)
Clear CMOSDefault
CLRCMOS1 memungkinkan Anda mengosongkan data di CMOS. Untuk
mengosongkan dan mengatur ulang parameter sistem ke kongurasi default,
matikan komputer, lalu lepas kabel daya dari catu daya. Setelah menunggu selama
15 detik, gunakan penutup jumper untuk memendekkan pin2 dan pin3 pada
CLRCMOS1 selama 5 detik. Namun, jangan kosongkan CMOS tepat setelah Anda
meng-update BIOS. Jika Anda harus mengosongkan CMOS setelah selesai meng-
update BIOS, boot up dulu sistem, lalu matikan sebelum melakukan tindakan clear-
CMOS. Perhatikan bahwa sandi, tanggal, waktu, dan prol default pengguna akan
dikosongkan hanya jika baterai CMOS dikeluarkan.
Switch Clear CMOS memiliki fungsi yang sama seperti Clear CMOS jumper.
180

Z87 Extreme4
Jumper Pilihan BIOS
(BIOS_SEL1)
Default
BIOS Cadangan
(lihat hal. 1, No. 16)
(BIOS Utama)
Motherboard ini memiliki dua BIOS onboard, BIOS utama (BIOS_A), dan BIOS
cadangan (BIOS_B) yang akan menyempurnakan perlindungan keamanan dan
stabilitas sistem. Biasanya, sistem akan bekerja pada BIOS utama. Namun demikian,
jika BIOS utama korup atau rusak, gunakan penutup jumper untuk memendekkan
Bahasa Indonesia
pin2 dan pin3, lalu BIOS cadangan akan mengambil alih pada boot sistem
berikutnya. Setelah itu, hubung singkat kembali pin1 dan pin2, kemudian gunakan
“Secure Backup UEFI” (Amankan Pencadangan UEFI) di UEFI Setup Utility
untuk menggandakan salinan kerja le BIOS ke BIOS utama guna memastikan
pengoperasian sistem yang normal. Demi keamanan, pengguna tidak dapat
memperbarui pencadangan BIOS secara manual. Pengguna dapat merujuk ke LED
BIOS (BIOS_A_LED atau BIOS_B_LED) untuk mengidentikasikan BIOS yang saat
itu diaktian.
181

1.4 Header dan Konektor Onboard
Bahasa Indonesia
PLED+
Header Panel Sistem
Sambungkan switch daya,
PLED-
PWRBTN#
(PANEL1 9-pin)
GND
atur ulang indikator status
(lihat hal. 1, No. 22)
sistem dan switch daya
pada chassis ke header
R ESET#
GND
tersebut berdasarkan
HDLED-
HDLED+
penetapan pin di bawah
ini. Perhatikan pin positif
dan negatif sebelum
menyambungkan kabel.
182
1
Header dan konektor terpasang BUKANLAH jumper. JANGAN letakkan penutup jumper
pada header dan konektor tersebut. Meletakkan penutup jumper pada header dan konektor
akan mengakibatkan kerusakan permanen pada motherboard.
GND
PWRBTN (Switch Daya):
Sambungkan ke switch daya pada panel depan chassis. Anda dapat mengkongurasi cara
mematikan sistem menggunakan switch daya.
RESET (Switch Atur Ulang):
Sambungkan ke switch atur ulang pada panel depan chassis. Tekan switch atur ulang untuk
mengatur ulang komputer jika komputer tidak merespons dan gagal melakukan pengaktifan
ulang normal.
PLED (LED Daya Sistem):
Sambungkan ke indikator status daya pada panel depan chassis. LED akan menyala bila sistem
sedang beroperasi. LED akan terus berkedip bila sistem dalam kondisi tidur S1/S3. LED akan
mati bila sistem dalam kondisi tidur S4 atau mati (S5).
HDLED (LED Aktivitas Hard Drive):
Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan menyala bila
hard drive sedang membaca atau menulis data.
Desain panel depan dapat berbeda menurut chassis. Modul panel depan biasanya terdiri
atas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive, speaker, dll. Bila
menyambungkan modul panel depan chassis ke header, pastikan penetapan kabel dan pin
disesuaikan dengan benar.

Z87 Extreme4
Header LED Daya
Sambungkan LED daya
(PLED1 3-pin)
chassis ke header ini untuk
(lihat hal. 1, No. 21)
menunjukkan status daya
sistem.
Konektor Serial ATA3
Kedelapan konektor
(SATA3_0_1:
SATA3 ini mendukung
kabel data SATA untuk
lihat hal. 1, No. 12)
perangkat penyimpanan
Bahasa Indonesia
(SATA3_2_3:
internal dengan kecepatan
lihat hal. 1, No. 13)
transfer data hingga 6,0
(SATA3_4_5:
Gb/s. Jika port eSATA
lihat hal. 1, No. 14)
pada I/O belakang telah
(SATA3_A0_A1:
tersambung, maka SATA3_
lihat hal. 1, No. 11)
A0 internal tidak akan
berfungsi.
Untuk meminimalkan
waktu boot, gunakan
port Intel® Z87 SATA
(SATA3_0) untuk
perangkat Anda yang
dapat di-boot.
Header USB 2.0
Selain dua port USB
(USB2_3 9-pin)
2.0 pada panel I/O,
terdapat tiga header pada
(lihat hal. 1, No. 23)
motherboard ini. Masing-
(USB4_5 9-pin)
masing header USB 2.0
(lihat hal. 1, No. 24)
dapat mendukung dua
(USB6_7 9-pin)
port.
(lihat hal. 1, No. 25)
Header USB 3.0
Selain empat port USB
(USB3_4_5 19-pin)
3.0 pada panel I/O,
(lihat hal. 1, No. 8)
terdapat satu header pada
(USB3_6_7 19-pin)
motherboard ini. Masing-
(lihat hal. 1, No. 9)
masing header USB 3.0
dapat mendukung dua
port.
(USB3_8)
(lihat hal. 1, No. 10)
183
1
PLED-
PLED+
PLED+
SATA3_A0_A1
SATA3_0_1SATA3_4_5 SATA3_2_3
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
VbusVbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy

Header Audio Panel
Header ini untuk
Depan
menyambungkan
(HD_AUDIO1 9-pin)
perangkat audio ke panel
(lihat hal. 1, No. 29)
audio depan.
Bahasa Indonesia
Header Speaker Chassis
Sambungkan speaker
(SPEAKER1 4-pin)
chassis ke header ini.
(lihat hal. 1, No. 15)
Konektor Kipas Chassis
Sambungkan kabel kipas
dan Daya
ke konektor kipas, lalu
(CHA_FAN1 4-pin)
cocokkan kabel hitam
(lihat hal. 1, No. 26)
dengan pin ground.
(CHA_FAN2 3-pin)
(lihat hal. 1, No. 2)
(CHA_FAN3 3-pin)
(lihat hal. 1, No. 31)
(PWR_FAN1 3-pin)
(lihat hal. 1, No. 30)
184
GN D
OUT2_L
J_SENSE
PRESENCE#
OUT2_R
MIC_RET
MIC2_R
OUT_RET
MIC2_L
1
1. Audio Denisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis harus
mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam panduan pengguna ini
dan panduan pengguna chassis untuk menginstal sistem.
2. Jika Anda menggunakan panel audio AC’97, pasang ke header audio panel depan dengan
melakukan langkah-langkah di bawah ini:
A. Sambungkan Mic_IN (MIC) ke MIC2_L.
B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.
C. Sambungkan Ground (GND) ke Ground (GND).
D. MIC_RET dan OUT_RET hanya untuk panel audio HD. Anda tidak perlu
menyambungkannya untuk panel audio AC’97.
E. Untuk mengaktian mikrofon depan, buka tab “FrontMic” pada Control panel (Panel
kontrol) Realtek, lalu sesuaikan “Recording Volume” (Volume Suara Perekaman).
FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
GND
+12V
FAN_SPEED
1
+5V
DUMMY
DUMMY
SPEAKER

Z87 Extreme4

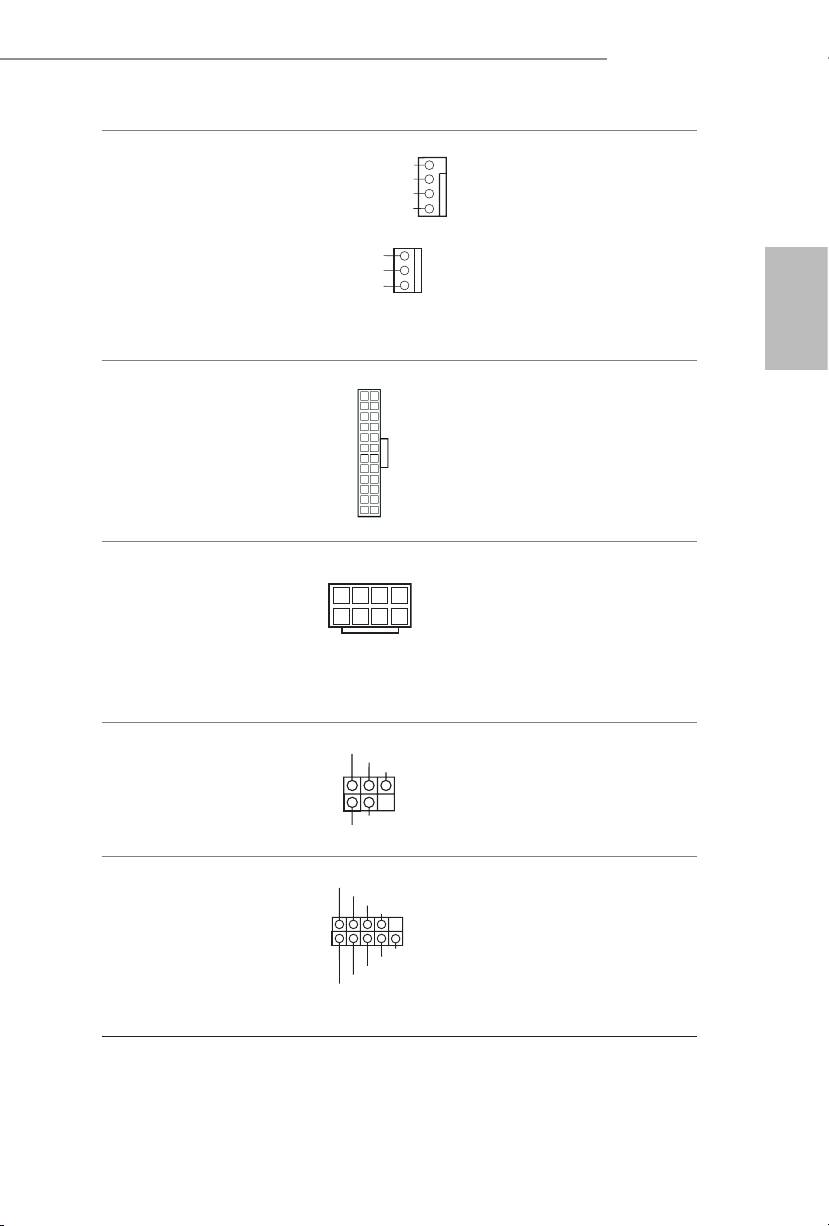

Konektor Kipas CPU
Motherboard ini
(CPU_FAN1 4-pin)
memberikan konektor
(lihat hal. 1, No. 3)
kipas CPU 4-Pin
(Kipas Hening). Jika
(CPU_FAN2 3-pin)
Anda berencana untuk
(lihat hal. 1, No. 4)
menyambungkan kipas
CPU 3-Pin, sambungkan
ke Pin 1-3.
Bahasa Indonesia
Konektor Daya ATX
Motherboard ini
(ATXPWR1 24-pin)
memberikan konektor
(lihat hal. 1, No. 7)
daya ATX 24-pin. Untuk
menggunakan catu daya
ATX 20-pin, pasang
bersama Pin 1 dan Pin 13.
Konektor Daya ATX 12V
Motherboard ini
(ATX12V1 8-pin)
memberikan konektor
(lihat hal. 1, No. 1)
daya ATX 12V 8-pin.
Untuk menggunakan catu
daya ATX 4-pin, pasang
bersama Pin 1 dan Pin 5.
Header Modul Inframerah
Header ini mendukung modul
(IR1 5-pin)
transmisi nirkabel opsional dan
(lihat hal. 1, No. 28)
menerima modul inframerah.
Header Port Seri
Header COM1 ini
(COM1 9-pin)
mendukung modul port
(lihat hal. 1, No. 27)
seri.
185
GND
+
12V
FAN_SPEED
FAN_SPEED
+12V
GN D
FA
N_SPEED_CONTROL
4
3
2
1
14
58
12
24
1
13
IRTX
+5VSB
DUMMY
1
GND
IRRX
RRXD1
DDTR#1
DDSR#1
CCTS#1
RRTS#1
GND
TTXD1
DDCD#1
1
RRI#1

1.5 Tombol Pintar
Motherboard ini dilengkapi tiga tombol pintar: Tombol Daya, Tombol Atur Ulang,
dan Tombol Clear CMOS, yang memungkinkan pengguna menghidupkan/mematikan
sistem, mengatur ulang sistem, atau menghapus nilai CMOS dengan cepat.
Bahasa Indonesia
Tombol Daya
Tombol Daya
(PWRBTN)
memungkinkan pengguna
(lihat hal. 1, No. 18)
menghidupkan/
mematikan sistem dengan
cepat.
Tombol Atur Ulang
Tombol Atur Ulang
(RSTBTN)
memungkinkan pengguna
(lihat hal. 1, No. 19)
mengatur ulang sistem
dengan cepat.
Tombol Clear CMOS
Tombol Clear CMOS
(CLRCBTN)
memungkinkan pengguna
(lihat hal. 1, No. 20)
menghapus nilai CMOS
dengan cepat.
Fungsi ini dapat digunakan hanya bila Anda mematikan komputer dan melepas catu daya.
186
