ASRock Z87 Extreme4: 1 Introduction

Réseau

• Gigabit LAN 10/100/1000 Mb/s

• Giga PHY Intel® I217V

• Prend en charge la technologie Intel® Remote Wake

• Prend en charge la fonction Wake-On-LAN

• Prend en charge la fonction d’économie d’énergie Ethernet

802.3az

• Prend en charge PXE

Connectique

• 1 x port clavier/souris PS/2

du panneau

• 1 x port D-Sub

arrière

• 1 x port DVI-D

• 1 x port de sortie HDMI

• 1 x port d’entrée HDMI

• 1 x DisplayPort

• 1 x port sortie optique SPDIF

• 1 x connecteur eSATA

• 2 x ports USB 2.0

• 4 x ports USB 3.0

• 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED

VITESSE)

• Connecteurs jack audio HD : Haut-parleur arrière / central /

basses / entrée ligne / haut-parleur avant / microphone

Stockage

• 6 x connecteurs SATA3 6,0 Go/s par Intel® Z87, compatibles

RAID (RAID 0, RAID 1, RAID 5, RAID 10, technologies Intel

Rapid Storage 12 et Intel Smart Response), fonctions NCQ,

AHCI et «Hot Plug»

• 2 x connecteurs SATA3 6,0 Go/s par ASMedia ASM1061,

compatibles avec les fonctions NCQ, AHCI et «Hot Plug» (le

connecteur SATA3_A0 est partagé avec le port eSATA)

Français

• 1 x connecteur eSATA par ASMedia ASM1061, compatible

avec les fonctions NCQ, AHCI, «Hot Plug» et multiplicateur

de port.

Français

46

Z87 Extreme4

Connectique

• 1 x embase IR

• 1 x embase pour port COM

• 1 x embase LED d’alimentation

• 2 x connecteurs pour ventilateur de processeur (1 x 4 broches,

1 x 3 broches)

• 3 x connecteurs pour ventilateur de châssis (1 x 4 broches, 2 x 3

broches)

• 1 x connecteur pour ventilateur d’alimentation (3 broches)

• 1 x connecteur d’alimentation ATX 24 broches

• 1 x connecteur d’alimentation 12V 8 broches

• 1 x connecteur audio panneau frontal

• 3 x embases USB 2.0 (pour 6 ports USB 2.0)

• 1 x Vertical Type A USB 3.0

2 x embase USB 3.0 (pour 4 ports USB 3.0)(ASMedia Hub)

• 1 x Dr Debug avec témoin LED

• 1 x bouton de mise en marche avec témoin LED

• 1 x bouton de réinitialisation avec témoin LED

• 1 x bouton Clear CMOS

Caractéris-

• 2 x BIOS UEFI AMI 64Mo avec prise en charge interface

graphique multilingue (1 x BIOS principal et 1 x BIOS de

tiques du BIOS

sauvegarde)

• Prend en charge la technologie de sauvegarde sécurisée UEFI

• Compatible ACPI 1.1 Wake Up Events

• Prend en charge SMBIOS 2.3.1

• Réglage de la tension CPU, DRAM, PCH 1,05V, PCH 1,5V

CD inclus

• Pilotes, utilitaires, logiciel AntiVirus (version d’évaluation),

version d’essai CyberLink MediaEspresso 6.5, navigateur

Google Chrome et barre d’outils, Start8, MeshCentral,

Splashtop Streamer,

• utilitiare Intel® Extreme Tuning (IXTU)

Surveillance

• Détection de la température du processeur/châssis

• Tachéomètre processeur/châssis/ventilateur d’alimentation

du matériel

Français

• Fonction ventilateur silencieux processeur/châssis Quiet

Fan (permet au ventilateur du châssis d’adapter sa vitesse de

rotation automatiquement en fonction de la température du

processeur)

Français

• Contrôle simultané des vitesse du ventilateur processeur/

châssis

• Surveillance de la tension d’alimentation : +12V, +5V, +3,3V,

CPU Vcore

47

Système

• Compatible Microso® Windows® 8 / 8 64-bit / 7 / 7 64-bits

d’exploitation

Certications

• FCC, CE, WHQL

• ErP/EuP Ready (alimentation ErP/EuP ready requise)

* pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com

Il est important de signaler que l'overcloking présente certains risques, incluant des

modications du BIOS, l’application d’une technologie d’overclocking déliée et l'utilisation

d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être aectée

par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du

système. L’overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus

pour responsables des dommages éventuels provoqués par l’overclocking.

En raison de limitations dues au système d'exploitation, la capacité de mémoire utilisée sous

Windows® 32-bit peut être inférieure à 4 Go. Cette limitation ne concerne pas les systèmes

d'exploitation Windows® 64-bit. Vous pouvez utiliser ASRock XFast RAM pour utiliser la

mémoire dont Windows® ne peut se servir.

Français

Français

48

Z87 Extreme4

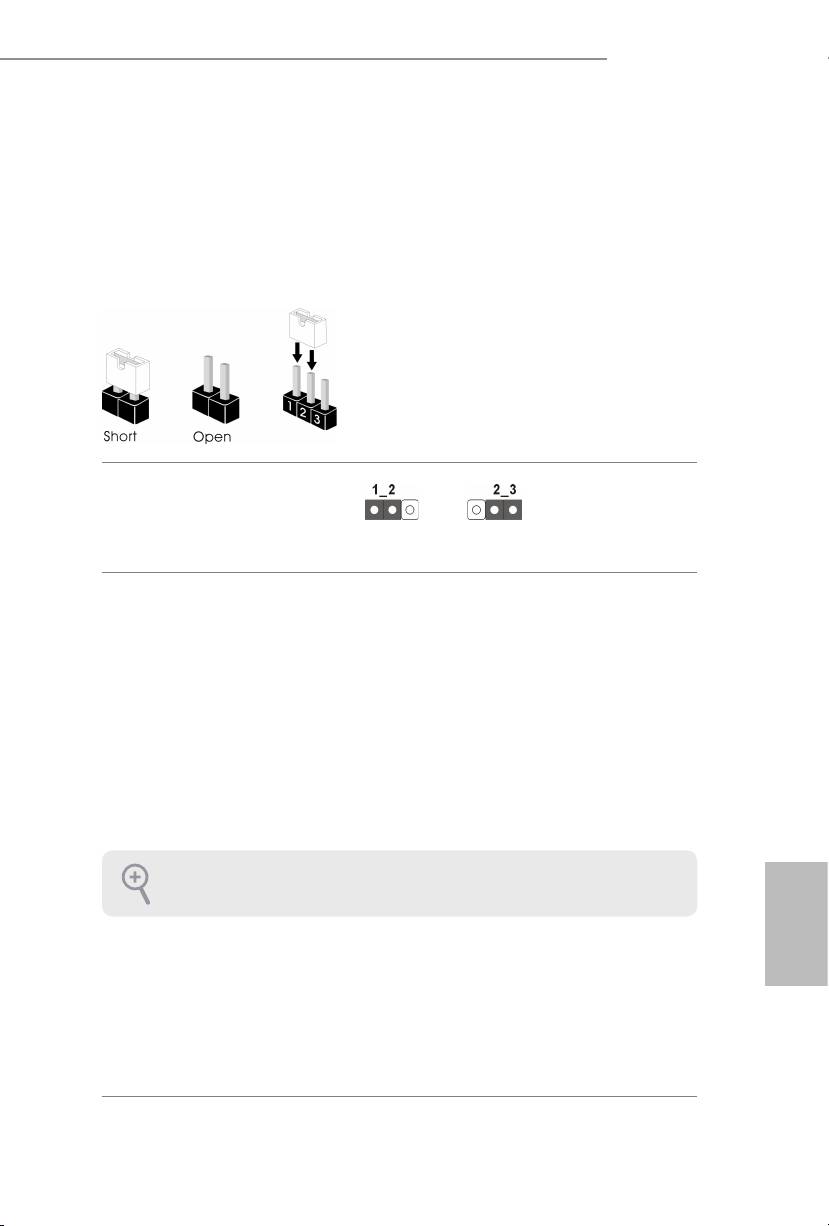

1.3 Conguration des cavaliers (jumpers)

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers).

Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est ‘court-circuité’.

Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est ‘ouvert’.

L’illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont «court-

circuitées» si un capuchon de cavalier est posé sur ces 2 broches.

Cavalier Clear CMOS

(CLRCMOS1)

Fonction Clear CMOSPar défaut

(voir p.1, No. 17)

CLRCMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les

paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre

ordinateur et débrancher son cordon d’alimentation. Patientez 15 secondes, puis

utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur

CLRCMOS1 pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédiatement

après avoir mis à jour le BIOS. Si vous avez besoin d’eacer les données CMOS

après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système,

puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez noter que les

paramètres mot de passe, date, heure et prol de l’utilisateur seront uniquement

eacés en cas de retrait de la pile de la CMOS.

Français

Le bouton Clear CMOS possède la même fonction que le cavalier (jumper) Clear CMOS.

Français

49

Sélection du cavalier du BIOS

(BIOS_SEL1)

Par défaut

BIOS de secours

(voir p.1, No. 16)

(BIOS principal)

Cette carte mère est dotée de deux BIOS – un BIOS principal (BIOS_A), et un BIOS

de secours (BIOS_B) – ce qui permet d’optimiser la protection du système pour

des performances ables et stables. En règle générale, le système utilise le BIOS

principal. Toutefois, si le BIOS principal venait à être corrompu ou endommagé,

veuillez utiliser le capuchon de cavalier pour court-circuiter la broche 2 et la

broche 3, et le BIOS de secours prendra automatiquement le relais au redémarrage

du système. Après cela, court-circuitez la broche1 et la broche2, puis utilisez le

programme «Secure Backup UEFI» de l’utilitaire de conguration UEFI Setup pour

eectuer une copie des chiers BIOS vers le BIOS primaire pour garantir le bon

fonctionnement du système. Par souci de sécurité du système, l’utilisateur ne peut

pas mettre à jour le BIOS de secours manuellement. Pour identier le BIOS actif,

l’utilisateur peut consulter les témoins LED du BIOS (LED_BIOS_A ou LED_BIOS_

B).

Français

Français

50

Z87 Extreme4

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS

de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur

ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

PLED+

Embase du panneau

Branchez le bouton de

PLED-

PWRBTN#

système

GND

mise en marche, le bouton

(PANNEAU1 à 9 broches)

de réinitialisation et le

1

(voir p.1, No. 22)

GND

témoin d’état du système

R ESET#

GND

présents sur le châssis

HDLED-

HDLED+

sur cette embase en

respectant la conguration

des broches illustrée

ci-dessous. Repérez

les broches positive et

négative avant de brancher

les câbles.

PWRBTN (bouton d’alimentation):

pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez congurer

la façon dont votre système doit s’arrêter à l’aide du bouton de mise en marche.

RESET (bouton de réinitiélisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez

sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de

dysfonctionnement au démarrage.

PLED (LED d’alimentation du système) :

pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est

allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode

veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

Français

HDLED (LED d’activité du disque dur) :

pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED

est allumé lorsque le disque dur lit ou écrit des données.

Français

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau

frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation,

LED d’alimentation, LED d’activité du disque dur, haut-parleur etc. Lorsque vous reliez le

module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire

correspondre les ls et les broches.

51

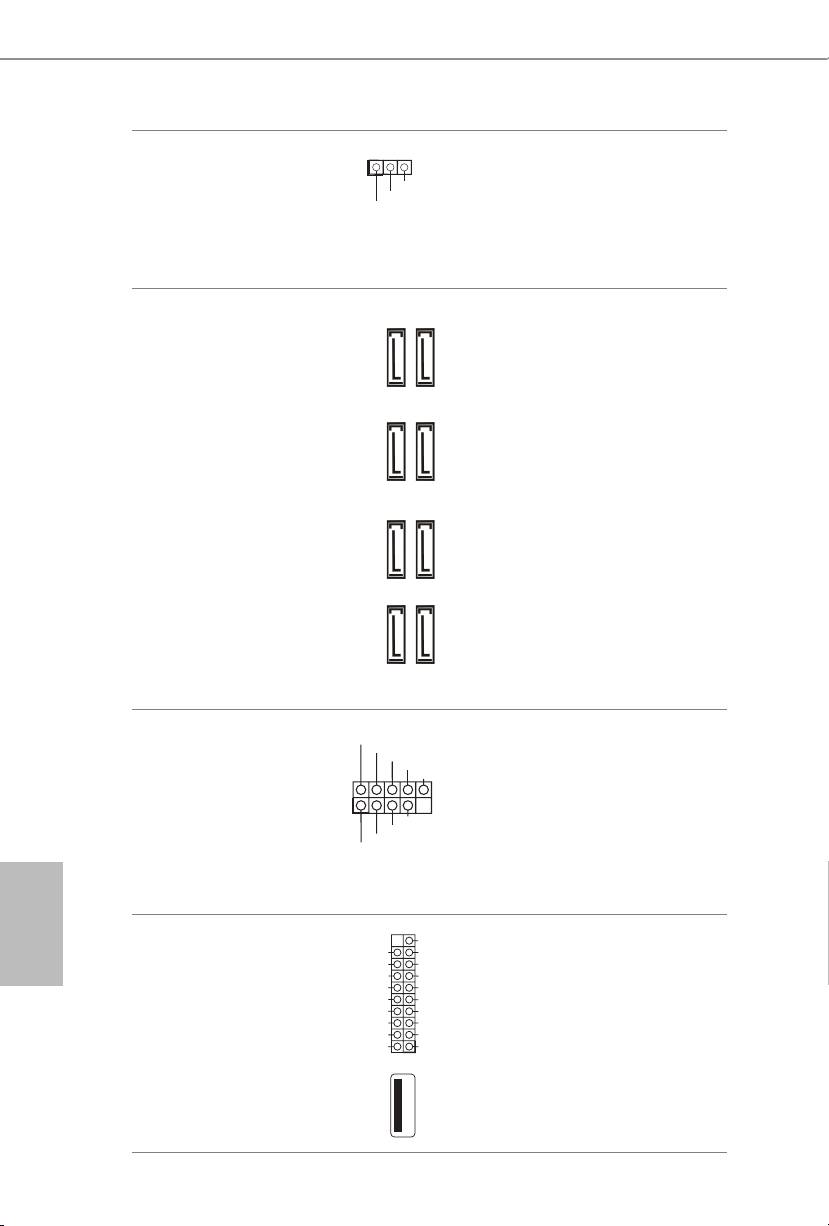

Embase LED

Veuillez brancher le

d’alimentation

LED d’alimentation du

(PLED1 à 3 broches)

châssis sur cette embase

(voir p.1, No. 21)

pour indiquer l’état

d’alimentation du système.

Connecteurs Serial ATA3

Ces huit connecteurs

(SATA3_0_1:

SATA3 sont compatibles

voir p.1, No. 12)

avec les câbles de données

(SATA3_2_3:

SATA pour les appareils de

(voir p.1, No. 13)

stockage internes avec un

(SATA3_4_5:

taux de transfert maximal

(voir p.1, No. 14)

de 6,0 Go/s. Si le port

(SATA3_A0_A1:

eSATA sur le panneau E/

voir p.1, No. 11)

S arrière a été connecté,

le SATA3_A0 interne ne

fonctionnera pas.

Pour minimiser le temps

au démarrage, utilisez les

ports Intel® Z87 SATA

(SATA3_0) pour vos

appareils démarrables.

Embases USB 2.0

En plus des deux ports

(USB2_3 à 9 broches)

USB 2.0 sur le panneau E/S,

(voir p.1, No. 23)

cette carte mère est dotée

(USB4_5 à 9 broches)

de trois embases. Chaque

(voir p.1, No. 24)

embase USB 2.0 peut

(USB6_7 à 9 broches)

prendre en charge deux

Français

(voir p.1, No. 25)

ports.

Embases USB 3.0

En plus des quatre ports

Français

(USB3_4_5 à 19 broches)

USB 3.0 sur le panneau

(voir p.1, No. 8)

E/S, cette carte mère

(USB3_6_7 19 broches)

est dotée d’une embase

(voir p.1, No. 9)

supplémentaire. Chaque

embase USB 3.0 peut

prendre en charge deux

(USB3_8)

ports.

(voir p.1, No. 10)

52

SATA3_A0_A1

SATA3_0_1SATA3_4_5 SATA3_2_3

VbusVbus

Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+

IntA_PA_SSRX+

GND

GND

IntA_PB_SSTX-

IntA_PA_SSTX-

IntA_PB_SSTX+

IntA_PA_SSTX+

GND

GND

IntA_PB_D-

IntA_PA_D-

IntA_PB_D+

IntA_PA_D+

Dummy

Z87 Extreme4

Embase audio du panneau

Cette embase sert au

frontal

branchement des appareils

(HD_AUDIO1 à 9

audio au panneau audio

broches)

frontal.

(voir p.1, No. 29)

Embase du haut-parleur

Veuillez brancher le haut-

du châssis

parleur du châssis sur cette

(SPEAKER1 à 4 broches)

embase.

(voir p.1, No. 15)

Connecteurs du châssis

Veuillez brancher les câbles

et de l’alimentation du

du ventilateur sur les

ventilateur

connecteurs du ventilateur,

(CHA_FAN1 à 4 broches)

puis reliez le l noir à la

(voir p.1, No. 26)

broche de mise à terre.

Français

(CHA_FAN2 à 3 broches)

(voir p.1, No. 2)

Français

(CHA_FAN3 à 3 broches)

(voir p.1, No. 31)

(PWR_FAN1 à 3 broches)

(voir p.1, No. 30)

53

1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la che),

mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner

correctement. Veuillez suivre les instructions gurant dans notre manuel et dans le manuel

du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du panneau

frontal en procédant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L.

B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.

C. branchez la mise à terre (GND) sur mise à terre (GND).

D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile

de les brancher avec le panneau audio AC’97.

E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de contrôle

Realtek et réglez le paramètre «Volume d’enregistrement».

FAN_SPEED

GND

+12V

+5V

DUMMY

Connecteurs du

Cette carte mère est dotée

ventilateur du processeur

d’un connecteur pour

ventilateur de processeur

(CPU_FAN1 à 4 broches)

(Quiet Fan) à 4 broches.

(voir p.1, No. 3)

Si vous envisagez de

connecter un ventilateur

(CPU_FAN2 à 3 broches)

de processeur à 3 broches,

(voir p.1, No. 4)

veuillez le brancher sur la

Broche 1-3.

Connecteur d’alimentation

Cette carte mère est

ATX

dotée d’un connecteur

d’alimentation ATX à 24

(ATXPWR1 à 24 broches)

broches. Pour utiliser une

(voir p.1, No. 7)

alimentation ATX à 20

broches, veuillez eectuer

les branchements sur la

Broche 1 et la Broche 13.

Connecteur d’alimentation

Cette carte mère est

ATX 12V

dotée d’un connecteur

d’alimentation ATX 12V

(ATX12V1 à 8 broches)

à 8 broches. Pour utiliser

(voir p.1, No. 1)

une alimentation ATX à 4

broches, veuillez eectuer

les branchements sur la

Broche 1 et la Broche 5.

Embase pour module

Cette embase prend en charge un

infrarouge

module sans-l d’émission et de

(IR1 à 5 broches)

réception infrarouge optionnel.

Français

(voir p.1, No. 28)

Français

Embase pour port série

Cette embase COM1 prend

(COM1 à 9 broches)

en charge un module de

(voir p.1, No. 27)

port série.

54

+

12V

FAN_SPEED

+12V

GN D

N_SPEED_CONTROL

12

24

1

13

GND

IRRX

IRTX

+5VSB

RRXD1

DDTR#1

DDSR#1

CCTS#1

RRTS#1

GND

TTXD1

DDCD#1

RRI#1

Z87 Extreme4

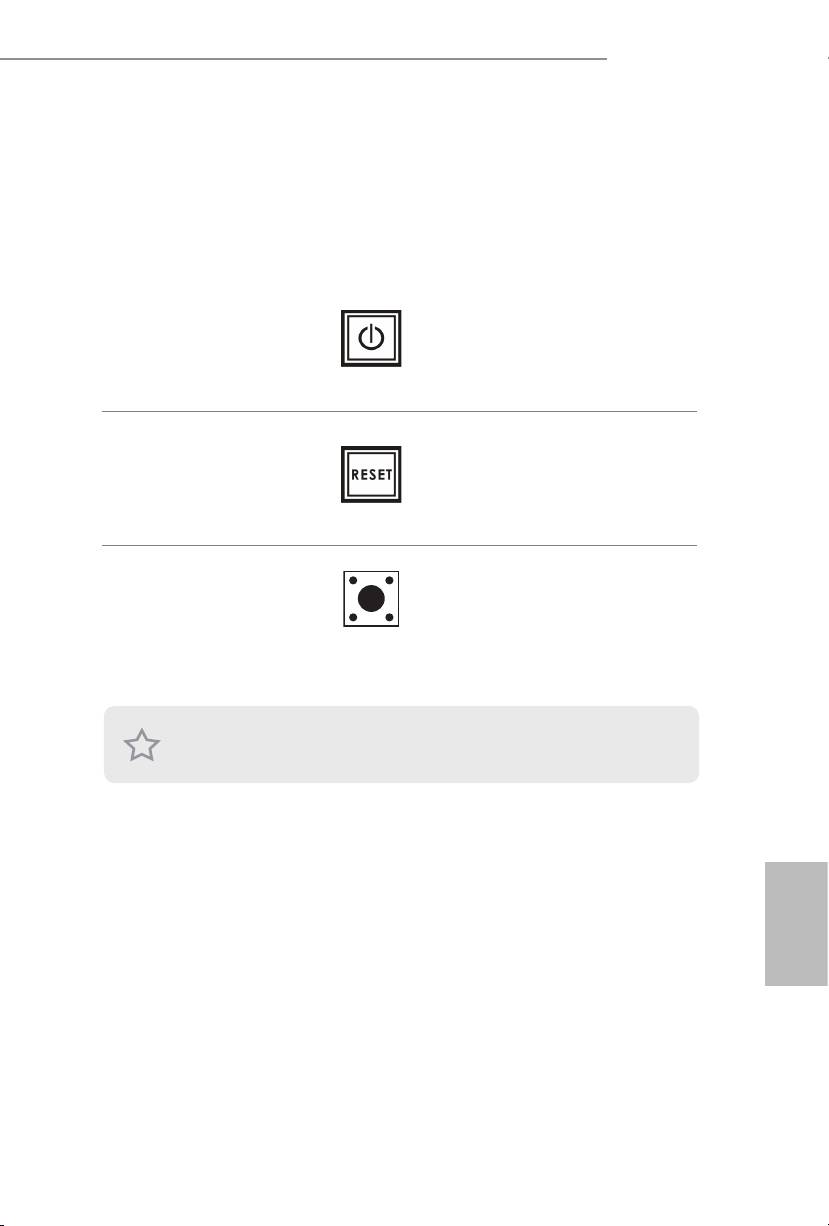

1.5 Boutons intelligents

La carte mère est équipée de trois boutons intelligents: bouton de mise en marche,

bouton de réinitialisation et bouton d’eacement CMOS qui permettent aux

utilisateurs d’allumer/éteindre le système, de réinitialiser le système ou d’eacer les

valeurs CMOS en toute simplicité.

Bouton de mise en marche

Le bouton de mise en

(PWRBTN)

marche permet aux

(voir p.1, No. 18)

utilisateurs d’allumer le

système rapidement.

Bouton de réinitialisation

Le bouton de

(RSTBTN)

réinitialisation permet aux

(voir p.1, No. 19)

utilisateurs de réinitialiser

le système rapidement.

Bouton d’eacement

Le bouton d’eacement

CMOS

CMOS permet aux

(CLRCBTN)

utilisateurs d’eacer les

(voir p.1, No. 20)

valeurs CMOS rapidement.

Cette fonction est uniquement disponible lorsque l’ordinateur est éteint et son cordon

d’alimentation débranché.

Français

Français

55
