ASRock Z87 Extreme4: 1 簡介

1 簡介: ASRock Z87 Extreme4

Z87 Extreme4

1 簡介

感謝您購買 ASRock Z87 Extreme4 主機板,本主機板經 ASRock 嚴格品管製作,

是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能,完全符合

ASRock 對品質及耐用度的承諾。

由於主機板規格及 BIOS 軟體可能會更新,所以本文件內容如有變更,恕不另行通知。

如本文件有任何修改,可至 ASRock 網站逕行取得更新版本,不另外通知。若您需要

與本主機板相關的技術支援,請上我們的網站瞭解有關您使用機型的特定資訊。您也

可以在 ASRock 網站找到最新的 VGA 卡及 CPU 支援清單。ASRock 網站 http://www.

asrock.com

繁體中文

1.1 包裝內容

ASRock Z87 Extreme4 主機板(ATX 尺寸)

ASRock Z87 Extreme4 快速安裝指南

ASRock Z87 Extreme4 支援光碟

4 x Serial ATA (SATA) 資料纜線(選用)

1 x I/O 面板外罩

1 x ASRock SLI_Bridge_2S

161

1.2 規格

平台

ATX 尺寸

黃金級電容設計(100% 日本製高品質固態高分子電容)

CPU

支援第 4 Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® /

Celeron® (LGA1150 封裝 )

繁體中文

數位電源設計

12 電源相位設計

®

支援 Intel

Turbo Boost 2.0 技術

®

支援 Intel

K-Series unlocked CPU

®

晶片組

Intel

Z87

記憶體

雙通道 DDR3 記憶體技術

4 x DDR3 DIMM 插槽

支援 DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866

(OC)/1600/1333/1066 ECC、無緩衝記憶體

最大系統記憶體容量: 32GB ( 請參閱「注意」)

®

支援 Intel

Extreme Memory Prole (XMP)1.3/1.2

無失真插槽

擴充插槽

3 x PCI Express 3.0 x16 插槽 (PCIE2/PCIE4/PCIE5:單 x16

(PCIE2);雙 x8 (PCIE2) / x8 (PCIE4);三 x8 (PCIE2) / x4

(PCIE4) / x4 (PCIE5))

2 x PCI Express 2.0 x1 插槽

2 x PCI 插槽

TM

TM

支援 AMD Quad CrossFireX

3-Way CrossFireX

TM

CrossFireX

TM

TM

支援 NVIDIA® Quad SLI

SLI

162

Z87 Extreme4

顯示卡

僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built-

in Visuals VGA 輸出。

支援 Intel® HD Graphics Built-in Visuals 轉換 AVC

MVC (S3D) MPEG-2 Full HW Encode1 Intel® 高速影

TM

像同步轉檔技術、Intel® InTru

3D, Intel® Clear Video HD

TM

TechnologyIntel® Insider

Intel® HD Graphics 4400/4600

Pixel Shader 5.0DirectX 11.1

最大共用記憶體 1792MB

四個 VGA 輸出選項: D-subDVI-DHDMI

繁體中文

DisplayPort

支援三台顯示器

支援最高達 4K × 2K (4096x2304) @ 24Hz 解析度的 HDMI

技術

支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D

支援最高達 1920x1200 @ 60Hz 解析度的 D-Sub

支援最高達 4K × 2K (4096x2304) @ 24Hz 解析度的

DisplayPort

支援使用 HDMI(需相容於 HDMI 監視器)的 Auto Lip

SyncDeep Color (12bpc)xvYCC HBR(高位元率音訊)

支援含 DVI-DHDMI DisplayPort 連接埠的 HDCP

支援透過 DVI-IHDMI DisplayPort 連接埠的 Full HD

1080p Blu-ray (BD) HD-DVD 播放

音訊

7.1 CH HD 音訊含內容保護(Realtek ALC1150 音訊轉碼

器)功能

高階藍光音訊支援

支援 Purity Sound

- 115dB SNR DAC 及差動放大器

- TI® NE5532 Premium Headset Amplie ( 支援最高可達 600

Ohms 的耳機 )

- 直驅技術

- EMI 遮蔽蓋

- PCB 隔離遮蔽

支援 DTS Connect

163

LAN

Gigabit LAN 10/100/1000 Mb/s

Giga PHY Intel® I217V

支援 Intel® 遠端喚醒技術

支援網路喚醒

支援 Energy Ecient Ethernet 802.3az

支援 PXE

繁體中文

後面板 I/O

1 x PS/2 鍵盤/滑鼠連接埠

1 x D-Sub 連接埠

1 x DVI-D 連接埠

1 x HDMI 輸出連接埠

1 x HDMI 輸入連接埠

1 x DisplayPort

1 x 光纖 SPDIF 輸出連接埠

1 x eSATA 接頭

2 x USB 2.0 連接埠

4 x USB 3.0 連接埠

1 x RJ-45 LAN 連接埠,含 LEDACT/LINK LED SPEED

LED

HD 音訊插孔: 後置喇叭 / 中置 / 低音 / 線路輸入 / 前置喇

/ 麥克風

儲存裝置

Intel® Z87 6 SATA3 6.0 Gb/s 接頭支援 RAIDRAID 0

RAID 1RAID 5RAID 10Intel 快速儲存技術 12 Intel

智慧反應技術)、NCQAHCI 及「熱插拔」功能

ASMedia ASM1061 2 SATA3 6.0 Gb/s 支援 NCQ

AHCI 及「熱插拔」功能 (SATA3_A0 接頭與 eSATA 連接埠

共用 )

ASMedia ASM1061 1 eSATA 接頭,支援 NCQAHCI

及「熱插拔」及 Port Multiplier 功能

164

Z87 Extreme4

接頭

1 x IR 排針

1 x COM 連接埠排針

1 x 電源 LED 排針

2 x CPU 風扇接頭 (1 x 4-pin1 x 3-pin)

3 x 機殼風扇接頭 (1 x 4-pin2 x 3-pin)

1 x 電源風扇接頭 (3-pin)

1 x 24 pin ATX 電源接頭

1 x 8 pin 12V 電源接頭

1 x 前面板音訊接頭

3 x USB 2.0 排針 ( 支援 6 USB 2.0 連接埠 )

1

x Vertical Type A USB 3.0

繁體中文

2 x USB 3.0 排針 ( 支援 4 USB 3.0 連接埠 )

(ASMedia Hub)

1 x Dr. Debug,含 LED

1 x 電源開關,含 LED

1 x 重設開關,含 LED

1 x 清除 CMOS 開關

BIOS 功能

2 x 64Mb AMI UEFI Legal BIOS具備多國語言 GUI 支援 (1

x BIOS and 1 x 備用 BIOS)

支援安全備份 UEFI 技術

ACPI 1.1 符合喚醒自動開機

支援 SMBIOS 2.3.1

CPUDRAMPCH 1.05VPCH 1.5V 電壓多重調整

支援 CD

驅動程式、公用程式、防毒軟體(試用版)、CyberLink

MediaEspresso 6.5 TrialGoogle Chrome 瀏覽器及工具列、

Start8MeshCentralSplashtop StreamerInte

Extreme Tuning Utility (IXTU)

硬體監視器

CPU /機殼溫度感應

CPU /機殼/電源風扇轉速計

CPU /機殼靜音風扇(允許按照 CPU 溫度自動調整機殼

風扇速度)

CPU /機殼風扇多重速度控制

電壓監控: +12V+5V+3.3VCPU Vcore

作業系統

相容 Microso® Windows® 8 / 8 64 位元 / 7 / 7 64 位元

165

認證

FCCCEWHQL

ErP/EuP Ready(需具備 ErP/EuP ready 電源供應器)

* 如需產品詳細資訊,請上我們的網站: http://www.asrock.com

繁體中文

請務必理解,超頻可能產生某種程度的風險,其中包括調整 BIOS 中的設定、採用自

由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性,或者甚至

會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻

所造成的可能損害概不負責。

Windows® 32 位元作業系統下,因有保留供系統使用記憶體的限制,所以實際記憶

體大小可能低於 4GBWindows® 64 位元作業系統則沒有此類限制。您可使用 ASRock

XFast RAM 運用 Windows® 無法使用的記憶體。

166

Z87 Extreme4

1.3 跳線設定

圖例顯示設定跳線的方式。當跳線帽套在針腳上時,該跳線為「短路」。若沒

有跳線帽套在針腳上,該跳線為「開啟」。圖例顯示當 3-pin 跳線的跳線蓋套

pin1 pin2 時,這兩個針腳皆為「短路」。

繁體中文

清除 CMOS 跳線

(CLRCMOS1)

清除 CMOS預設

(請參閱第 1 頁,編號 17

您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預

設設定,請先關閉電腦電源,再拔下電源供應器的電源線。在等待 15 秒後,

請使用跳線帽讓 CLRCMOS1 上的 pin2 pin3 短路約 5 秒。不過,請不要在

更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS,則必

須先重新啟動系統,然後於進行清除 CMOS 動作前關機。請注意,只有在取

CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。

清除 CMOS 開關擁有與清除 CMOS 跳線相同的功能。

167

BIOS 選擇跳線

(BIOS_SEL1)

預設

備用 BIOS

(請參閱第 1 頁,編號 16

( BIOS)

本主機板設有兩個板載 BIOS,分別是主 BIOS (BIOS_A) 與備用 BIOS (BIOS_

B),可增進系統安全及穩定性的保護。一般而言,系統會以主 BIOS 運作。

但若主 BIOS 損毀或損壞,請使用跳線帽讓 pin2 pin3 短路,之後備用 BIOS

繁體中文

將接管下一次的系統開機工作。之後再使 pin1 pin2 短路,然後使用 UEFI

設定公用程式內的「安全備份 UEFI ,將 BIOS 檔案內的工作複本複製到主

BIOS 內,以確保系統正常運作。為了安全的緣故,使用者無法手動更新備份

BIOS。使用者可參考 BIOS LED (BIOS_A_LED BIOS_B_LED),辨識目前正

啟動哪一個 BIOS

168

Z87 Extreme4

1.4 板載排針及接頭

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排

針及接頭上,將造成主機板永久性的受損。

PLED+

系統面板排針

請依照以下的針腳排

PLED-

PWRBTN#

(9-pin PANEL1)

GND

列將機殼上的電源開

(請參閱第 1 頁, 編號 22

關、重設開關及系統

1

繁體中文

GND

狀態指示燈連接至此

R ESET#

GND

排針。在連接纜線之

HDLED-

HDLED+

前請注意正負針腳。

PWRBTN ( 電源開關 )

連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。

RESET ( 重設開關 )

連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動,按下重設開

關即可重新啟動電腦。

PLED ( 系統電源 LED)

連接至機殼前面板上的電源狀態指示燈。系統正在運作時,此 LED 會亮起。系統進

S1/S3 睡眠狀態時,LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時,LED

會熄滅。

HDLED ( 硬碟活動 LED)

連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時,LED 會亮起。

各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源

LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時,請

確定佈線及針腳指派皆正確相符。

169

電源 LED 排針

請將機殼電源 LED

(3-pin PLED1)

接至此排針,以

指示

(請參閱第 1 頁,編號 21

系統的電源狀態。

Serial ATA3 接頭

這八組 SATA3 接頭皆

(SATA3_0_1:

支援內部儲存裝置的

請參閱第 1 頁,編號 12

SATA 資料纜線,最

繁體中文

SATA3_2_3

高可達 6.0 Gb/s 資料

請參閱第 1 頁,編號 13)

傳輸率。若連接背後

(SATA3_4_5:

I/O 上的 eSATA 連接

請參閱第 1 頁,編號 14)

埠,內部 SATA3_A0

(SATA3_A0_A1:

將不會作用。

請參閱第 1 頁,編號 11

若要達到最短的開

機時間,請將 Intel®

Z87 SATA 連接埠

(SATA3_0) 作為開機

裝置使用。

USB 2.0 排針

除了 I/O 面板上的兩

(9-pin USB2_3)

USB 2.0 連接埠外,

(請參閱第 1 頁,編號 23

在本主機板上另外還

(9-pin USB4_5)

有三組排針。各 USB

(請參閱第 1 頁,編號 24

2.0 排針皆可支援兩個

(9-pin USB6_7)

連接埠。

(請參閱第 1 頁,編號 25

USB 3.0 排針

除了 I/O 面板上的四

(19-pin USB3_4_5)

USB 3.0 連接埠外,

(請參閱第 1 頁,編號 8

在本主機板上還有另

(19-pin USB3_6_7)

外一組排針。各 USB

(請參閱第 1 頁,編號 9

3.0 排針皆可支援兩個

連接埠。

(USB3_8)

(請參閱第 1 頁,編號 10

170

1

PLED-

PLED+

PLED+

SATA3_A0_A1

SATA3_0_1SATA3_4_5

SATA3_2_3

USB_PWR

P-

P+

GND

DUMMY

1

GND

P+

P-

USB_PWR

1

VbusVbus

Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+

IntA_PA_SSRX+

GND

GND

IntA_PB_SSTX-

IntA_PA_SSTX-

IntA_PB_SSTX+

IntA_PA_SSTX+

GND

GND

IntA_PB_D-

IntA_PA_D-

IntA_PB_D+

IntA_PA_D+

Dummy

Z87 Extreme4

前面板音訊排針

本排針適用於連接音

(9-pin HD_AUDIO1)

訊裝置至前面板音訊。

(請參閱第 1 頁,編號 29

繁體中文

機殼喇叭排針

請將機殼喇叭連接至

(4-pin SPEAKER1)

此排針。

(請參閱第 1 頁, 編號 15

機殼及電源風扇接頭

請將風扇纜線連接至

(4-pin CHA_FAN1)

風扇接頭,並比對黑

(請參閱第 1 頁, 編號 26

線及接地針腳。

(3-pin CHA_FAN2)

(請參閱第 1 頁, 編號 2

(3-pin CHA_FAN3)

(請參閱第 1 頁, 編號 31

(3-pin PWR_FAN1)

(請參閱第 1 頁, 編號 30

171

GN D

OUT2_L

J_SENSE

PRESENCE#

OUT2_R

MIC_RET

MIC2_R

OUT_RET

MIC2_L

1

1.

高解析度音訊支援智慧型音效介面偵測 (Jack Sensing),但機殼上的面板線必須支援

HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。

2.

若您使用 AC97 音訊面板,請按照以下步驟安裝至前面板音訊排針:

A. Mic_IN (MIC) 連接至 MIC2_L

B. Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L

C. 將接地 (GND) 連接至接地 (GND)

D. MIC_RET OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC97 音訊面板上

連接。

E. 若要啟動前側麥克風,請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄

音音量」。

FAN_SPEED

FAN_SPEED_CONTROL

GND

+12V

GND

+12V

FAN_SPEED

1

+5V

DUMMY

DUMMY

SPEAKER

CPU 風扇接頭

本主機板配備 4-Pin

(4-pin CPU_FAN1)

CPU 風扇 ( 靜音風

(請參閱第 1 頁, 編號 3

) 接頭。若您計畫

連接 3-Pin CPU

(3-pin CPU_FAN2)

扇,請接至 Pin 1-3

(請參閱第 1 頁, 編號 4

繁體中文

ATX 電源接頭

本主機板配備一組

(24-pin ATXPWR1)

24-pin ATX 電源接

(請參閱第 1 頁,編號 7

頭。若要使用 20-pin

ATX 電源供應器,請

插入 Pin 1 Pin 13

ATX 12V 電源接頭

本主機板配備一組

(8-pin ATX12V1)

8-pin ATX 12V

(請參閱第 1 頁,編號 1

源接頭。若要使用

4-pin ATX 電源供應

器,請插入 Pin 1

Pin 5

紅外線模組排針

此排針支援選用的無線傳

(5-pin IR1)

送及接收紅外線模組。

(請參閱第 1 頁,編號 28

序列連接埠排針

COM1 排針支援

(9-pin COM1)

序列連接埠模組。

(請參閱第 1 頁,編號 27

172

+

12V

FAN_SPEED

+12V

GN D

FA

N_SPEED_CONTROL

4

3

2

1

14

58

12

24

1

13

GND

IRRX

DUMMY

IRTX

+5VSB

1

RRXD1

DDTR#1

DDSR#1

CCTS#1

RRTS#1

GND

TTXD1

DDCD#1

1

RRI#1

Z87 Extreme4

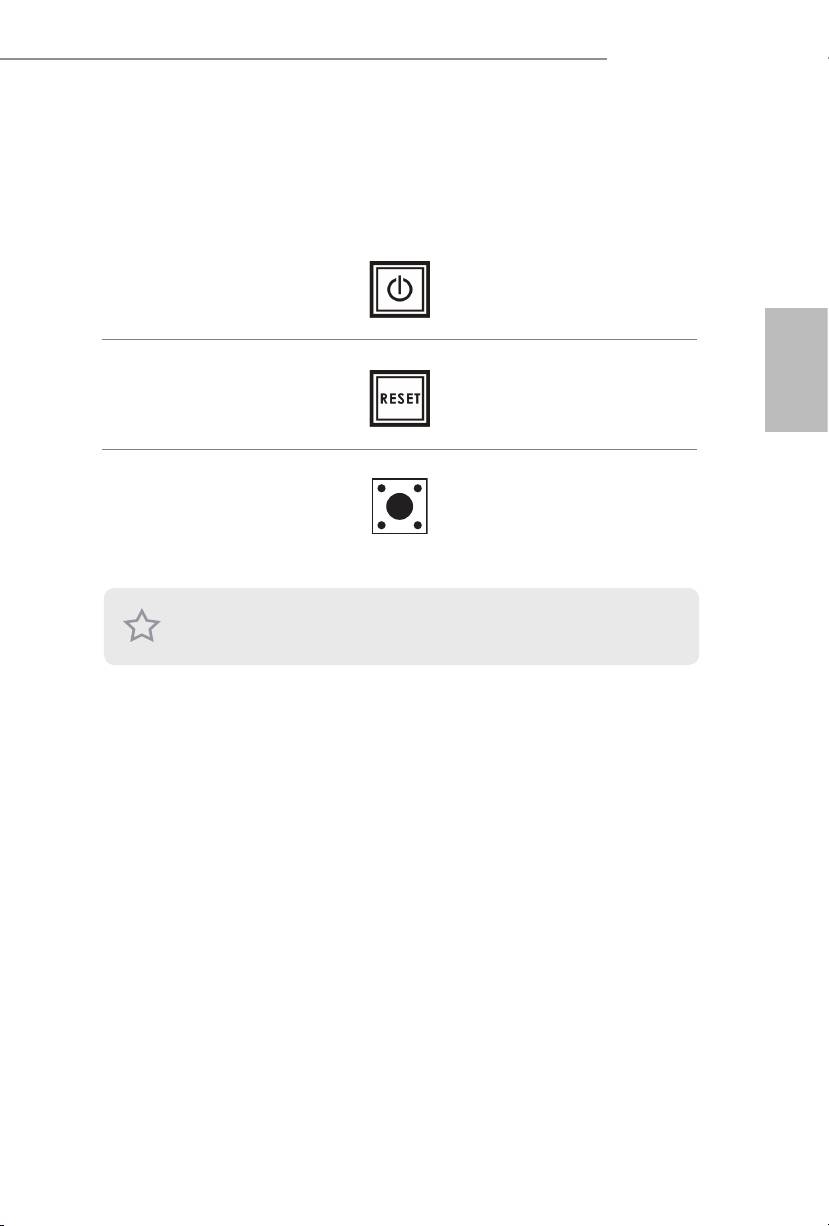

1.5 智慧型開關

主機板設有三個智慧型開關: 電源開關、重設開關及清除 CMOS 開關,可讓

使用者迅速開啟/關閉系統、重設系統,或清除 CMOS 值。

電源開關

電源開關可讓使用者

(PWRBTN)

迅速開啟/關閉系

(請參閱第 1 頁,編號 18

統。

重設開關

重設開關可讓使用者

(RSTBTN)

迅速重設系統。

繁體中文

(請參閱第 1 頁,編號 19

清除 CMOS 開關

清除 CMOS 開關可

(CLRCBTN)

讓使用者迅速清除

(請參閱第 1 頁,編號 20

CMOS 值。

此功能唯有在將電腦關機,拔下電源供應器的插頭時才會作用。

173
