ASRock Z87 Extreme4: 1 Einleitung

1 Einleitung

Vielen Dank, dass Sie sich für das Z87 Extreme4 von ASRock entschieden haben – ein

zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von

ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design,

das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden

können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls

diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version

ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische

Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen

Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste

unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Webseite http://

www.asrock.com.

1.1 Lieferumfang

• ASRock Z87 Extreme4-Motherboard (ATX-Formfaktor)

• ASRock Z87 Extreme4-Schnellinstallationsanleitung

• ASRock Z87 Extreme4-Support-CD

• 4 x Serial-ATA- (SATA) Datenkabel (optional)

• 1 x E/A-Blendenabschirmung

• 1 x ASRock SLI_Bridge_2S-Karte

Deutsch

30

Z87 Extreme4

1.2 Technische Daten

Plattform

• ATX-Formfaktor

• Premium Gold-Kondensatordesign (100 % in Japan gefertigt,

hochqualitative leitfähige Polymer-Kondensatoren)

Prozessor

• Unterstützt Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® /

Celeron® der 4. Generation im LGA1150-Paket

• Digipower-Design

• 12-Leistungsphasendesign

®

• Unterstützt Intel

Turbo Boost 2.0-Technologie

®

• Unterstützt CPU mit freiem Multiplikator der Intel

K-Serie

®

Chipsatz

• Intel

Z87

Speicher

• Dualkanal-DDR3-Speichertechnologie

• 4 x DDR3-DIMM-Steckplätze

• Unterstützt DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)

/1866(OC)/1600/1333/1066 non-ECC, ungepuerter Speicher

• Systemspeicher, max. Kapazität: 32GB(siehe ACHTUNG)

®

• Unterstützt Intel

Extreme Memory Prole (XMP)1.3/1.2

• Verzerrungsfreier Steckplatz

Erweiter-

• 3 x PCI-Express 3.0-x16-Steckplätze (PCIE2/PCIE4/

ungssteck-

PCIE5:einzeln bei x16 (PCIE2); doppelt bei x8 (PCIE2) / x8

platz

(PCIE4); dreifach bei x8 (PCIE2) / x4 (PCIE4) / x4 (PCIE5))

• 2 x PCI-Express 2.0-x1-Steckplätze

• 2 x PCI-Steckplätze

TM

TM

• Unterstützt AMD Quad CrossFireX

, 3-Wege-CrossFireX

TM

und CrossFireX

TM

TM

• Unterstützt NVIDIA® Quad SLI

und SLI

Deutsch

31

Grakkarte

• Integrierte Intel® HD Graphics-Visualisierung und VGA-

Ausgänge können nur mit Prozessoren unterstützt werden, die

GPU-integriert sind.

• Unterstützt integrierte Intel® HD Graphics-Visualisierung:

Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-

TM

2 Full HW Encode1, Intel® InTru

3D, Intel® Clear Video HD

TM

Technology, Intel® Insider

, Intel® HD Graphics 4400/4600

• Pixel Shader 5.0, DirectX 11.1

• Max. geteilter Speicher: 1792 MB

• Vier VGA-Ausgangsoptionen: D-Sub, DVI-D, HDMI und

DisplayPort

• Unterstützt drei Monitore

• Unterstützt HDMI-Technologie mit maximaler Auösung von

4K × 2K (4096 x 2304) bei 24 Hz

• Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200

bei 60 Hz

• Unterstützt D-Sub mit maximaler Auösung von 1920 x 1200

bei 60 Hz

• Unterstützt DisplayPort mit maximaler Auösung von 4K × 2K

(4096 x 2304) bei 24 Hz

• Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12

bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI

(konformer HDMI-Monitor erforderlich)

• Unterstützt HDCP-Funktion mit DVI-D-, HDMI- und

DisplayPort-Ports

• Unterstützt Blu-ray- (BD) (Full HD/1080p) / HD-DVD-

Wiedergabe mit DVI-I-, HDMI-, und DisplayPort-Ports

Audio

• 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1150-

Audiocodec)

• Erstklassige Blu-ray-Audiounterstützung

• Unterstützt Purity Sound™

- 115-dB-SRV-DAC mit Dierentialverstärker

Deutsch

- TI® NE5532 erstklassiger Headset-Verstärker (unterstützt

Headsets mit bis zu 600 Ohm)

- Direct Drive Technology

- Abdeckung mit EMV-Abschirmung

- PCB-isolierte Abschirmung

• Unterstützt DTS Connect

32

Z87 Extreme4

LAN

• Gigabit LAN 10/100/1000 Mb/s

• Giga PHY Intel® I217V

• Unterstützt Intel® Remote Wake Technology

• Unterstützt Wake-On-LAN

• Unterstützt energieezientes Ethernet 802.3az

• Unterstützt PXE

Rückblende,

• 1 x PS/2-Tastatur-/Mausanschluss

E/A

• 1 x D-Sub-Port

• 1 x DVI-D-Port

• 1 x HDMI-Ausgang

• 1 x HDMI-Eingang

• 1 x DisplayPort

• 1 x Optischer SPDIF-Ausgang

• 1 x eSATA-Anschluss

• 2 x USB 2.0-Ports

• 4 x USB 3.0-Ports

• 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und

Geschwindigkeit-LED)

• HD-Audioanschluss: Hintere Lautsprecher / Zentral / Bass /

Line-in / Vorderer Lautsprecher / Mikrofon

Speicher

• 6 x SATA-III-6,0-Gb/s-Anschlüsse über Intel® Z87, unterstützt

RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage

Technology 12 und Intel Smart Response Technology), NCQ,

AHCI und „Hot-Plugging“-Funktionen

• 2 x SATA-III-6,0-Gb/s-Anschlüsse per ASMedia ASM1061,

unterstützt NCQ, AHCI und „Hot-Plugging“ (SATA3_A0-

Anschluss wird mit eSATA-Port geteilt)

• 1 x eSATA-Anschluss per ASMedia ASM1061, unterstützt

NCQ, AHCI, „Hot-Plugging“- und Portmultiplikator-

Funktionen

Deutsch

33

Anschluss

• 1 x IR-Stileiste

• 1 x COM-Anschluss-Stileiste

• 1 x Betrieb-LED-Stileiste

• 2 x CPU-Lüeranschlüsse (1 x 4-polig, 1 x 3-polig)

• 3 x Gehäuselüeranschlüsse (1 x 4-polig, 2 x 3-polig)

• 1 x Netzteillüeranschluss (3-polig)

• 1 x 24-poliger ATX-Netzanschluss

• 1 x 8-poliger 12-V-Netzanschluss

• 1 x Audioanschluss an Frontblende

• 3 x USB 2.0-Stileisten (unterstützt sechs USB 2.0-Ports)

• 1 x Vertical Type A USB 3.0

• 2 x USB 3.0-Stileiste (unterstützt Vier USB 3.0-Ports)

(ASMedia Hub)

• 1 x Dr. Debug mit LED

• 1 x Ein-/Austaste mit LED

• 1 x Reset-Taste mit LED

• 1 x CMOS-löschen-Schalter

BIOS-Funktion

• 2 x 64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung

mehrsprachiger grascher Benutzerschnittstellen (1 x Haupt-

BIOS und 1 x Ausfall-BIOS)

• Unterstützt UEFI-Technologie (zuverlässige Sicherung)

• ACPI 1.1-konforme Aufweckereignisse

• SMBIOS 2.3.1-Unterstützung

• CPU, DRAM, PCH 1,05 V, PCH 1,5 V /

Mehrfachspannungsanpassung

Support-CD

• Treiber, Dienstprogramme, Antivirensoware (Testversion),

CyberLink MediaEspresso 6.5-Testversion, Google Chrome

Browser und Toolbar, Start8, MeshCentral, Splashtop Streamer,

Intel®

• Extreme Tuning Utility (IXTU)

Hard-

• CPU-/Gehäusetemperaturerkennung

Deutsch

wareüberwa-

• CPU/Gehäuse/Netzteil-Lüertachometer

• Lautloser CPU-/Gehäuselüer (ermöglicht automatische

chung

Anpassung der Geschwindigkeit des Gehäuselüers über die

CPU-Temperatur)

• CPU/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

• Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore

34

Z87 Extreme4

Betriebssys-

• Konform mit Microso® Windows® 8 / 8, 64 Bit / 7 / 7, 64 Bit

tem

Zertizierun-

• FCC, CE, WHQL

gen

• ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-

Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von

Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine

Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und

Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt

werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine

Übertaktung verursacht wurden.

Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung

reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen.

Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock

XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.

Deutsch

35

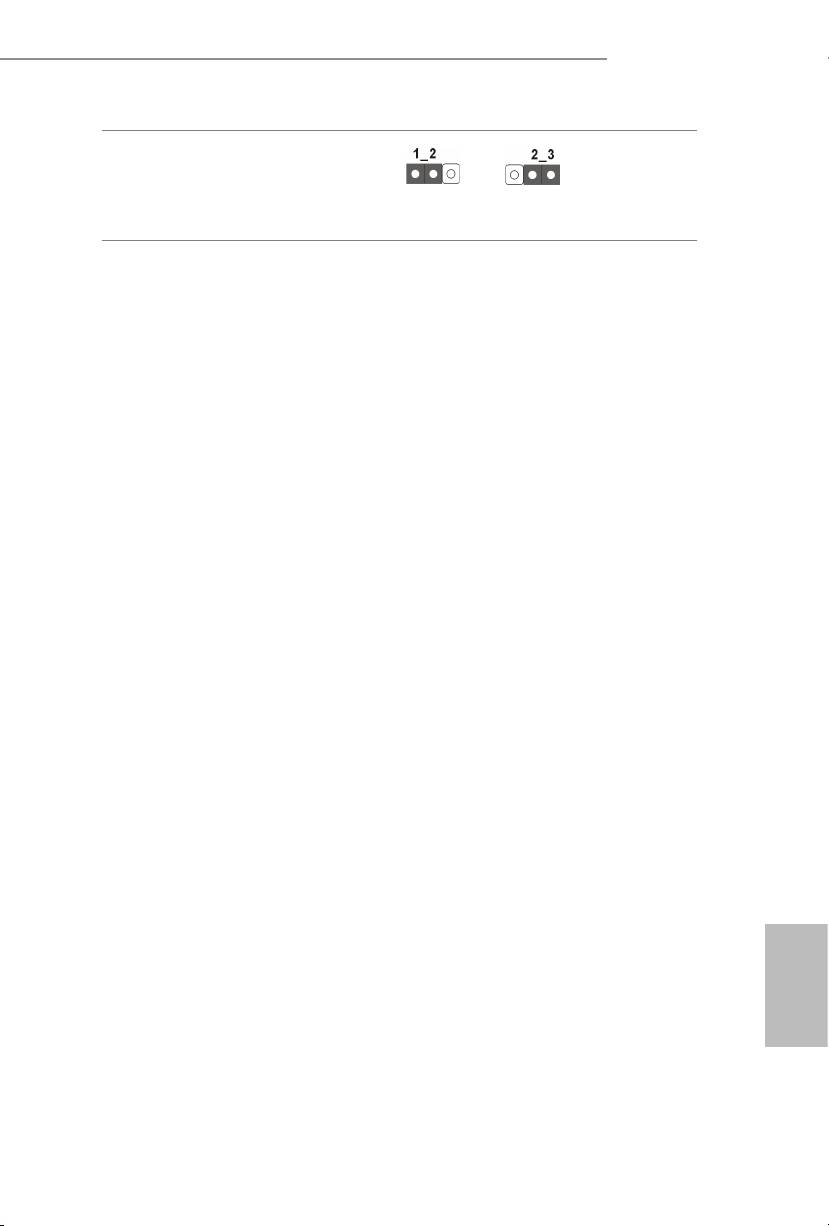

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf

den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-

Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. Die Abbildung zeigt

einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind,

wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

CMOS-löschen-Jumper

(CLRCMOS1)

CMOS löschenStandard

(siehe S. 1, Nr. 17)

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen

und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie

den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15

Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden

lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach

der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-

Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit

und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie entfernt

wird.

Der CMOS-löschen-Schalter hat dieselbe Funktion wie der CMOS-löschen-Jumper.

Deutsch

36

Z87 Extreme4

BIOS-Auswahl-Jumper

(BIOS_SEL1)

Standard

Ausfall-BIOS

(siehe S. 1, Nr. 16)

(Haupt-BIOS)

Dieses Motherboard verfügt über zwei integrierte BIOS, ein Haupt-BIOS (BIOS_

A) und ein Ausfall-BIOS (BIOS_B), die den Schutz in puncto Sicherheit und

Stabilität Ihres Systems steigern. Normalerweise läu das System über das Haupt-

BIOS. Falls das Haupt-BIOS jedoch defekt oder beschädigt ist, schließen Sie bitte

Kontakt 2 und Kontakt 3 über eine Jumperkappe kurz; darauin übernimmt das

Ausfall-BIOS beim nächsten Systemstart. Schließen Sie Kontakt 1 und Kontakt 2

darauin erneut kurz, duplizieren Sie dann mit „Secure Backup UEFI“ im UEFi-

Einrichtungsprogramm zur Gewährleistung eines normalen Systembetriebs eine

Arbeitskopie der BIOS-Dateien am primären BIOS. Aus Sicherheitsgründen

können Benutzer das Ausfall-BIOS nicht manuell aktualisieren. Sie können das

aktuell aktivierte BIOS anhand der BIOS-LEDs (BIOS_A_LED oder BIOS_B_LED)

bestimmen.

Deutsch

37

1.4 Integrierte Stiftleisten und Anschlüsse

PLED+

Systemblende-Stileiste

Verbinden Sie

PLED-

PWRBTN#

(9-polig, PANEL1)

GND

Netzschalter, Reset-Taste

(siehe S. 1, Nr. 22)

und Systemstatusanzeige

am Gehäuse entsprechend

R ESET#

GND

der nachstehenden

HDLED-

HDLED+

Pinbelegung mit dieser

Stileiste. Beachten Sie vor

Anschließen der Kabel die

positiven und negativen

Kontakte.

Deutsch

38

Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen

an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen

Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.

GND

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung

Ihres Systems über die Ein-/Austaste kongurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer

über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet,

wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet.

Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED

leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht

hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautspre-

cher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass

Kabel- und Pinbelegung richtig abgestimmt sind.

Z87 Extreme4

Betrieb-LED-Stileiste

Bitte verbinden Sie

(3-polig, PLED1)

die Betrieb-LED des

(siehe S. 1, Nr. 21)

Gehäuses zur

Anzeige des

Systembetriebsstatus mit

dieser Stileiste.

Serial-ATA-III-Anschlüsse

Diese acht SATA-III-

(SATA3_0_1:

Anschlüsse unterstützen

SATA-Datenkabel für

siehe S. 1, Nr. 12)

interne Speichergeräte

(SATA3_2_3:

mit einer Datenübertr

siehe S. 1, Nr. 13)

agungsgeschwindigkei

(SATA3_4_5:

t bis 6,0 Gb/s. Falls der

siehe S. 1, Nr. 14)

eSATA-Port am hinteren

(SATA3_A0_A1:

E/A angeschlossen wurde,

siehe S. 1, Nr. 11)

funktioniert der interne

SATA3_A0-Anschluss

nicht.

Nutzen Sie zum

Minimieren der Startzeit

Intel® Z87-SATA-Ports

(SATA3_0) für Ihre

bootfähigen Geräte.

USB 2.0-Stileisten

Neben zwei USB 2.0-Ports

(9-polig, USB2_3)

an der E/A-Blende

(siehe S. 1, Nr. 23)

benden sich drei

(9-polig, USB4_5)

Stileisten an diesem

(siehe S. 1, Nr. 24)

Motherboard. Jede USB

(9-polig, USB6_7)

2.0-Stileiste kann zwei

(siehe S. 1, Nr. 25)

Ports unterstützen.

USB 3.0-Stileisten

Neben vier USB 3.0-Ports

(19-polig, USB3_4_5)

an der E/A-Blende bendet

(siehe S. 1, Nr. 8)

sich eine Stileiste an

(19-polig, USB3_6_7)

diesem Motherboard. Jede

Deutsch

(siehe S. 1, Nr. 9)

USB 3.0-Stileiste kann

zwei Ports unterstützen.

(USB3_8)

(siehe S. 1, Nr. 10)

39

SATA3_A0_A1

SATA3_0_1SATA3_4_5 SATA3_2_3

VbusVbus

Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+

IntA_PA_SSRX+

GND

GND

IntA_PB_SSTX-

IntA_PA_SSTX-

IntA_PB_SSTX+

IntA_PA_SSTX+

GND

GND

IntA_PB_D-

IntA_PA_D-

IntA_PB_D+

IntA_PA_D+

Dummy
