ASRock Z87 Extreme4: 1 简介

Z87 Extreme4

1 简介

感谢您购买 ASRock Z87 Extreme4 主板，这是按照 ASRock 一贯严格质量控制标

准生产的性能可靠的主板。它提供符合 ASRock 质量和耐久性承诺的精良设计

和卓越性能。

由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不

另行通知。如果本文档有任何修改，则更新的版本将发布在 ASRock 网站上，我们不

会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了

解所用型号的信息。您也可以在 ASRock 网站上找到最新 VGA 卡和 CPU 支持列表。

简体中文

ASRock 网站 http://www.asrock.com。

简体中文

1.1 包装清单

• ASRock Z87 Extreme4 主板（ATX 规格尺寸）

• ASRock Z87 Extreme4 快速安装指南

• ASRock Z87 Extreme4 支持光盘

• 4 x 串行 ATA (SATA) 数据线（选购）

• 1 x I/O 面板

• 1 x ASRock SLI_Bridge_2S 卡

147

1.2 规格

平台

• ATX 规格尺寸

• 优质亮金电容器设计（100% 日本造高品质导电性高分子

电容器）

CPU

• 支持 LGA1150 封装第 4 代 Intel® CoreTM i7 / i5 / i3 / Xeon® /

Pentium® / Celeron®

• Digi Power（帝捷）设计

简体中文

• 12 电源相设计

®

• 支持 Intel

Turbo Boost 2.0 技术

®

• 支持 Intel

K 系列不锁频 CPU。

简体中文

®

芯片集

• Intel

Z87

内存

• 双通道 DDR3 内存技术

• 4 x DDR3 DIMM 槽

• 支持 DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866

(OC)/1600/1333/1066 非 ECC，非缓冲内存

• 支持系统内存容量： 32GB（见“注意”）

®

• 支持 Intel

Extreme Memory Prole (XMP)1.3/1.2

• 不变形槽

扩充槽

• 3 x PCI Express 3.0 x16 槽 (PCIE2/PCIE4/PCIE5: 单 - x16

(PCIE2)；双 - x8 (PCIE2) / x8 (PCIE4)；三 - x8 (PCIE2) / x4

(PCIE4) / x4 (PCIE5))

• 2 x PCI Express 2.0 x1 槽

• 2 x PCI 槽

TM

TM

• 支持 AMD Quad CrossFireX

、3 向 CrossFireX

和

TM

CrossFireX

TM

TM

• 支持 NVIDIA® Quad SLI

和 SLI

148

Z87 Extreme4

图形

• 只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视

效和 VGA 输出。

• 支持 Intel® HD Graphics 内置视效 : Intel® 快速同步视频，采

用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、Intel®

TM

TM

InTru

3D、Intel® Clear Video HD 技术、Intel® Insider

、

Intel® HD Graphics 4400/4600

• Pixel Shader 5.0、DirectX 11.1

• 最大共享内存 1792MB

• 四个 VGA 输出选项： D-sub、DVI-D、HDMI 和

DisplayPort

• 支持三台监视器

简体中文

• 支持 HDMI 技术，24Hz 时最大分辨率达 4K × 2K

(4096x2304)

• 支持 DVI-D，60Hz 时最大分辨率达 1920x1200

• 支持 D-Sub，60Hz 时最大分辨率达 1920x1200

简体中文

• 支持 DisplayPort ，24Hz 时最大分辨率达 4K × 2K

(4096x2304)

• 通过 HDMI（需要符合规格的 HDMI 监视器）支持 Auto

Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音

频）

• 通过 DVI-D、HDMI 和 DisplayPort 端口支持 HDCP 功能

• 通过 DVI-I、HDMI 和 DisplayPort 端口支持 Full HD 1080p

Blu-ray (BD) / HD-DVD 播放

音频

• 具有内容保护功能的 7.1 CH 高清音频（Realtek ALC1150

音频编解码器）

• 优质 Blu-ray 音频支持

• 支持 Purity Sound ™

- 115dB SNR DAC，带微分放大器

- TI® NE5532 高品质耳机放大器（支持最高 600 Ohms ）

- Direct Drive（直接驱动）技术

- EMI 屏蔽罩

- PCB 隔离罩

• 支持 DTS 连接

LAN

• Gigabit LAN 10/100/1000 Mb/s

• Giga PHY Intel® I217V

• 支持 Intel® Remote Wake（远程唤醒）技术

• 支持 Wake-On-LAN（网上唤醒）

• 支持高能效以太网 802.3az

• 支持 PXE

149

后面板 I/O

• 1 x PS/2 键盘 / 鼠标端口

• 1 x D-Sub 端口

• 1 x DVI-D 端口

• 1 x HDMI 输出端口

• 1 x HDMI 输入端口

• 1 x DisplayPort

• 1 x 光学 SPDIF 输出端口

• 1 x eSATA 接口

• 2 x USB 2.0 端口

• 4 x USB 3.0 端口

简体中文

• 1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED

LED）

• 高清音频插孔 : 后扬声器 / 中央 / 低音 / 线路输入 / 前扬声

简体中文

器 / 麦克风

存储

• 6 x SATA3 6.0 Gb/s 接口 (Intel® Z87)，支持 RAID（RAID 0、

RAID 1、RAID 5、RAID 10、Intel Rapid Storage Technology

12 和 Intel Smart Response Technology)、NCQ、AHCI 和“ 热

插拔”功能

• 2 x SATA3 6.0 Gb/s 接口 (ASMedia ASM1061)，支持 NCQ、

AHCI 和“热插拔”功能（SATA3_A0 接口与 eSATA 端口

共享）

• 1 x eSATA 接口 (ASMedia ASM1061)，支持 NCQ、AHCI 和

“热插拔”和端口复用器功能

150

Z87 Extreme4

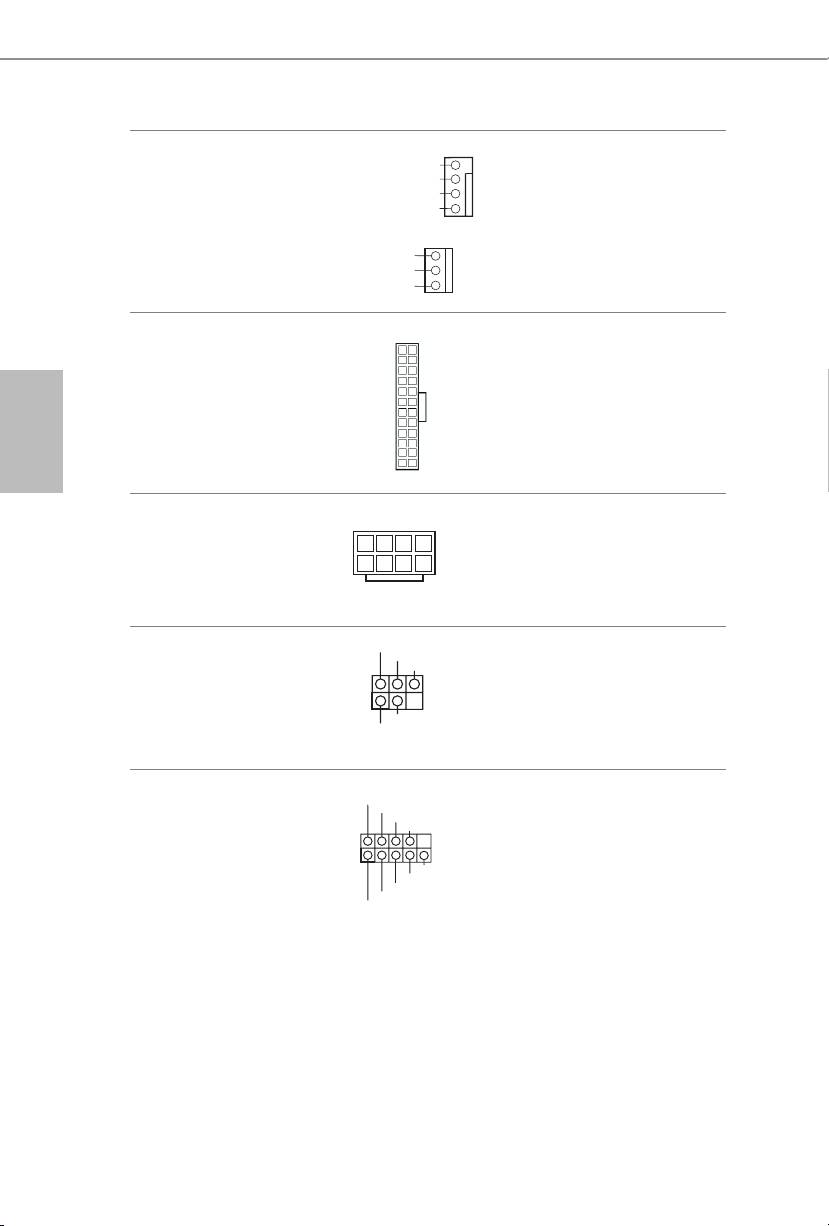

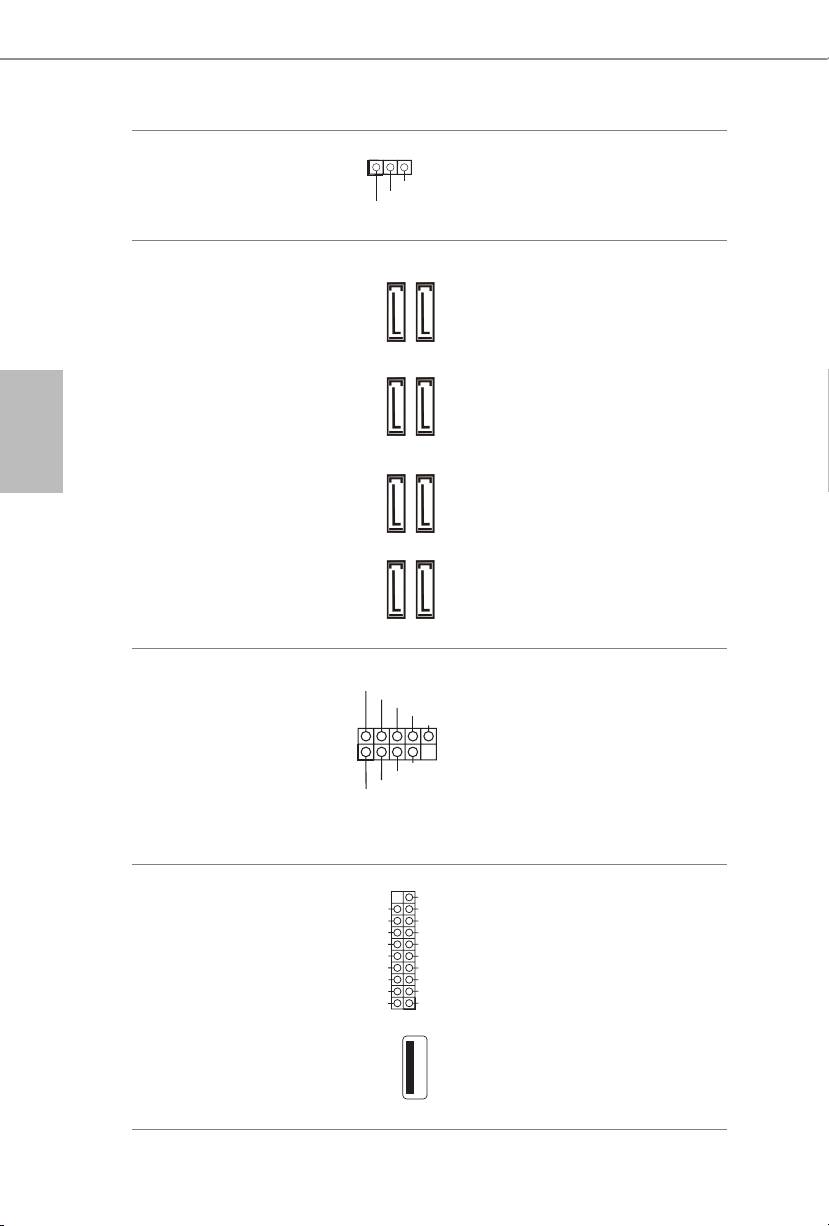

接口

• 1 x IR 接脚

• 1 x COM 端口接脚

• 1 x 电源 LED 接脚

• 2 x CPU 风扇接口 (1 x 4 针 , 1 x 3 针 )

• 3 x 机箱风扇接口 (1 x 4 针 , 2 x 3 针 )

• 1 x 电源风扇接口 (3 针 )

• 1 x 24 针 ATX 电源接口

• 1 x 8 针 12V 电源接口

• 1 x 前面板音频接口

• 3 x USB 2.0 接脚（支持 6 个 USB 2.0 端口）

简体中文

• 1

x Vertical Type A USB 3.0

• 2 x USB 3.0 接脚（支持 4 个 USB 3.0 端口）

(ASMedia Hub)

• 1 x Dr. Debug（调试工具），带 LED

简体中文

• 1 x 电源开关，带 LED

• 1 x 重置开关，带 LED

• 1 x 清除 CMOS 开关

BIOS 功能特点

• 2 x 64Mb AMI UEFI Legal BIOS，具有多语言 GUI 支持（1

x 主 BIOS 和 1 x 备份 BIOS）

• 支持安全备份 UEFI 技术

• ACPI 1.1 兼容唤醒事件

• SMBIOS 2.3.1 支持

• CPU、DRAM、PCH 1.05V、PCH 1.5V 电压多次调整

（Voltage Multi-adjustment）

支持光盘

• 驱动程序、实用程序、防病毒软件（试用版）、CyberLink

MediaEspresso 6.5 试用版、Google Chrome 浏览器和工具

栏、Start8、MeshCentral、Splashtop Streamer、Intel®

• Extreme Tuning Utility (IXTU)

硬件监控

• CPU/ 机箱温度感测

• CPU/ 机箱 / 电源风扇转速计

• CPU/ 机箱静音风扇（可以按照 CPU 温度自动调整机箱风

扇速度）

• CPU/ 机箱风扇多种速度控制

• 电压监控： +12V、+5V、+3.3V、CPU Vcore

151
