ASRock Z87 Extreme4: 1 Giriş

Grakler

• Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca

GPU entegre edilmiş işlemciler ile desteklenir.

• Intel® HD Graphics Dahili Görsellerini destekler : AVC, MVC

TM

(S3D) ve MPEG-2 Full HW Encode1, Intel® InTru

3D, Intel®

TM

Net Video HD Teknolojisi, Intel® Insider

, Intel® HD Graphics

4400/4600 ile Intel® Quick Sync Video

• Pixel Shader 5.0, DirectX 11.1

• Maksimum paylaşılan bellek 1792MB

• Dört VGA Çıkışı seçeneği: D-sub, DVI-D, HDMI ve

DisplayPort

• Üçlü Monitör Desteği

• 4K × 2K (4096x2304) @ 24Hz'ye kadar çözünürlükte HDMI

teknolojisini destekler

• 1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler

• 1920x1200 @ 60Hz'ye kadar çözünürlükle D-Sub işlevini

destekler

Türkçe

• 4K × 2K (4096x2304) @ 24Hz'ye kadar maks. çözünürlükte

DisplayPort'u destekler

• HDMI ile Otomatik Dudak Senkronizasyonu (12bpc=, xvYCC

Türkçe

ve HBR (Yüksek Bit Hızında Ses) özelliklerini destekler

(Uyumlu bir HDMI monitörü kullanılmalıdır)

• DVI-D, HDMI ve DisplayPort bağlantı noktaları ile HDCP

işlevini destekler

• DVI-I, HDMI ve DisplayPort bağlantı noktalarıyla, Full HD

1080p Blu-ray (BD) / HD-DVD kayıttan yürütme özelliklerini

destekler

Ses

• İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC1150

Ses Codec Bileşeni)

• Üstün Blu-ray ses desteği

• Purity Sound™ birimini destekler

- fark yükselteci ile 115dB SNR DAC

- TI® NE5532 Premium Kulaklık Amplikatörü (600 Ohm'a

kadar kulaklıkları destekler)

- Doğrudan Bağlantı Teknolojisi

- EMI koruma kapağı

- PCB ayrı koruma

• DTS Connect işlevini destekler

110

Z87 Extreme4

LAN

• Gigabit LAN 10/100/1000 Mb/s

• Giga PHY Intel® I217V

• Intel® Uzaktan Uyandırma Teknolojisi

• LAN Açılışını Destekler

• Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler

• PXE özelliğini destekler

Arka Panel I/O

• 1 x PS/2 Klavye/Fare Bağlantı Noktası

• 1 x D-Sub Bağlantı Noktası

• 1 x DV-D Bağlantı Noktası

• 1 x HDMI Çıkış Bağlantı Noktası

• 1 x HDMI Giriş Bağlantı Noktası

• 1 x DisplayPort

• 1 x Optik SPDIF Çıkışı Bağlantı Noktası

• 1 x eSATA Bağlayıcısı

• 2 x USB 2.0 Bağlantı noktası

• 4 x USB 3.0 Bağlantı noktası

• LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED

Türkçe

ve SPEED LED)

• HD Ses Jakı: Arka Hoparlör / Merkezi / Bas / Hat Girişi / Ön

Türkçe

Hoparlör / Mikrofon

Depolama

• Intel® Z87 6 x SATA3 6,0 Gb/s bağlayıcıları, RAID (RAID 0,

RAID 1, RAID 5, RAID 10, Intel Hızlı Depolama Teknolojisi

12 ve Intel Akıllı Yanıt Teknolojisi), NCQ, AHCI ve “Hot Plug”

işlevlerini destekler

• ASMedia ASM1061 2 x SATA3 6,0 Gb/s bağlayıcıları,

NCQ, AHCI ve “Hot Plug” işlevlerini destekler (SATA3_A0

bağlayıcısı eSATA bağlantı noktasıyla paylaşılır)

• ASMedia ASM1061 1 x eSATA bağlayıcısı, NCQ, AHCI, “Hot

Plug” ve Bağlantı Noktası Çoğaltıcı işlevlerini destekler

111

Bağlayıcı

• 1 x IR bağlantısı

• 1 x COM Bağlantı noktası bağlantısı

• 1 x Güç LED bağlantısı

• 2 x CPU Fan bağlayıcıları (1 x 4-pin, 1 x 3-pin)

• 3 x Kasa Fanı konektörü (1 x 4-pin, 2 x 3-pin)

• 1 x Güç Fanı bağlayıcısı (3-pin)

• 1 x 24 pin ATX güç bağlayıcısı

• 1 x 8 pin 12V güç bağlayıcısı

• 1 x Ön panel ses bağlayıcısı

• 3 x USB 2.0 bağlantısı (6 USB 2.0 bağlantı noktasını destekler)

• 1 x Vertical Type A USB 3.0

• 2 x USB 3.0 bağlantısı (4 USB 3.0 bağlantı noktasını destekler)

(ASMedia Hub)

• 1 x LED'li Dr. Debug

• 1 x LED'li Güç Anahtarı

• 1 x LED'li Sıfırlama Anahtarı

• 1 x CMOS'u Temizle Anahtarı

Türkçe

BIOS Özelliği

• Çok Dilli GUI Desteği ile 2 x 64Mb AMI UEFI Legal BIOS (1 x

Ana BIOS ve 1 x Yedek BIOS)

Türkçe

• Güvenli Yedekleme UEFI Teknolojisini destekler

• ACPI 1.1 Uyumluluğu Uyandırma Olayları

• SMBIOS 2.3.1 Desteği

• CPU, DRAM, PCH 1,05V, PCH 1,5V Voltaj Çoklu Ayarı

Destek CD'si

• Sürücüler, Yardımcı Yazılımlar, AntiVirüs Yazılımı (Deneme

Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü,

Google Chrome Tarayıcı ve Araç Çubuğu, Start8, MeshCentral,

Splashtop Streamer, Intel®

• Extreme Tuning Utility (IXTU)

Donanım

• CPU/Kasa Sıcaklığı Tespiti

Monitörü

• CPU/Kasa/Güç Fanı Devirölçer

• CPU/Kasa Sessiz Fan (Kasa Fan Hızının CPU Sıcaklığına Göre

Otomatik olarak Ayarlanmasını Sağlar)

• CPU/Kasa Fanı Çoklu Hız Kontrolü

• Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore

112

Z87 Extreme4

OS

• Microso® Windows® 8 / 8 64-bit / 7 / 7 64-bit ile uyumlu

Belgeler

• FCC, CE, WHQL

• ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi

gereklidir)

* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da

üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma

işlemlerinin belirli bir risk taşıdığını unutmayın. Hız aşırtma, sisteminizin dayanıklılığını

etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve

masraarı size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar

konusunda sorumlu olmayacağız.

Türkçe

Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde

sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde

bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için

Türkçe

ASRock XFast RAM'i kullanabilirsiniz.

113

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine

yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel

"Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı

teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

CMOS'u Temizle Bağlantı

Teli

*(CLRCMOS1)

CMOS'u TemizleVarsayılan

(bkz. sf.1, No. 17)

Türkçe

CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini

temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı

Türkçe

kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten

sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için

bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen

sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz

gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde

yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı prolinin yalnızca

CMOS bataryası çıkarıldığında temizleneceğini unutmayın.

Clear CMOS Anahtarı, Clear CMOS bağlantı teli ile aynı işleve sahiptir.

114

Z87 Extreme4

BIOS Seçme Bağlama Teli

(BIOS_SEL1)

Varsayılan

Yedek BIOS

(bkz. sf.1, No. 16)

(Ana BIOS)

Bu anakartta sisteminizin güvenliği ve kararlılığı için korumayı artıran ana BIOS

(BIOS_A) ve yedek BIOS (BIOS_B) olmak üzere iki adet BIOS vardır. Normalde

sistem ana BIOS'ta çalışır. Ancak ana BIOS bozulur veya hasar görürse, lütfen

pin2 ve pin3'ü kısa devre yapmak için bir bağlantı teli başlığı kullanın ve ardından

sonraki sistem önyüklemesi görevini yedek BIOS devralacaktır. Ardından, pin 1 ve

pin 2’yi tekrar kısaltın, sonra BIOS dosyalarının çalışan bir kopyasını birincil BIOS’a

kopyalamak için UEFI Kurulum Yardımcı Programı’nda “Secure Backup UEFI”yi

(Güvenli Yedekleme UEFI) kullanarak normal sistem çalışmasını sağlayın. Güvenlik

nedeniyle, kullanıcılar yedek BIOS’u manuel olarak güncelleyemez. Kullanıcılar, o

anda hangi BIOS’un (BIOS_A_LED veya BIOS_B_LED) etkin olduğunu tanımlamak

için BIOS LED’lerine bakabilirler.

Türkçe

Türkçe

115

1.4 Ekli Bağlantılar ve Bağlayıcılar

PLED+

Sistem Paneli Bağlantısı

Güç anahtarını bağlayın,

PLED-

PWRBTN#

(9-pin PANEL1)

GND

kasa üzerindeki anahtar ile

(bkz sf.1, No. 22)

sistem durumu belirtecini

aşağıdaki pim düzenine

R ESET#

GND

göre sıfırlayın. Kabloları

HDLED-

HDLED+

bağlarken pozitif ve negatif

pimleri not edin.

Türkçe

Türkçe

116

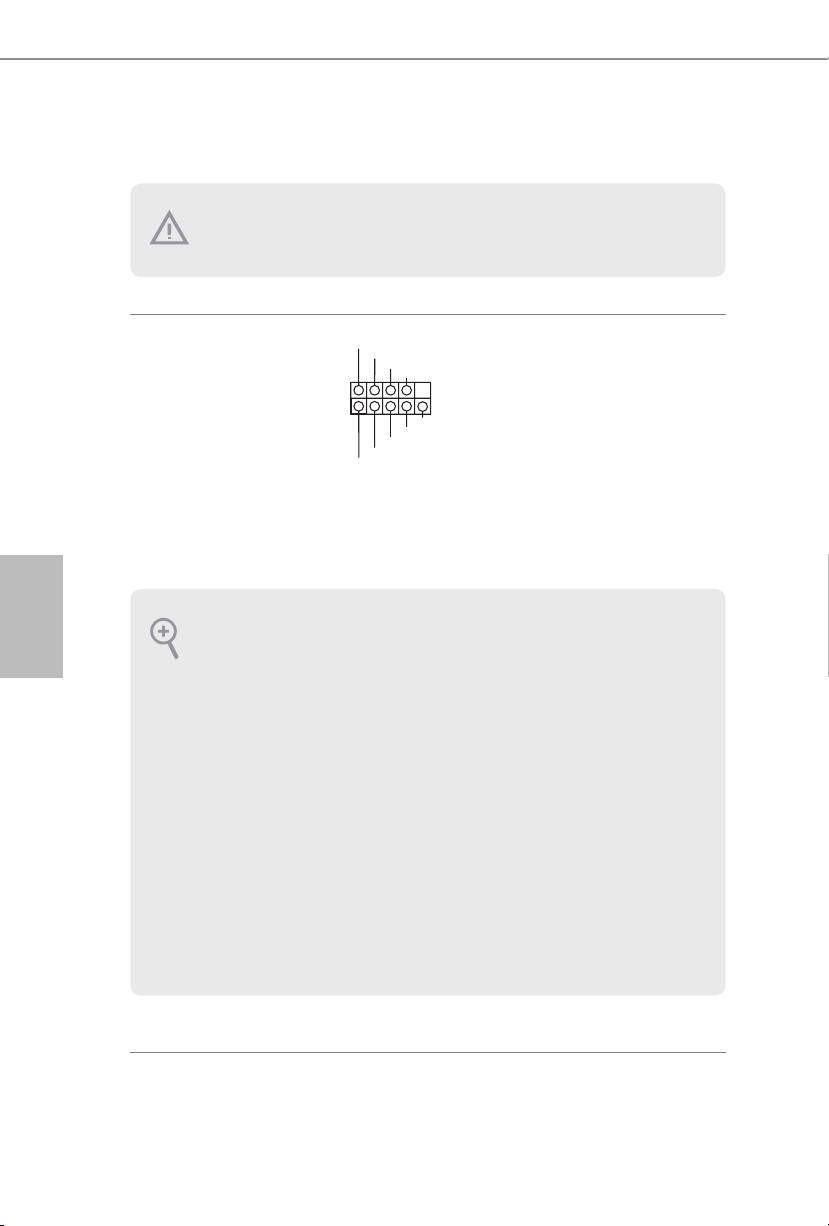

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı

ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar

üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

GND

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne

hareketle kapanacağını seçebilirsiniz.

RESET (Sıfırlama Anahtarı):

Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde

yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın.

PLED (Sistem Güç LED'i):

Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır.

Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da

kapalıyken (S5) LED ışık kapanır.

HDLED (Sabit Disk Etkinlik LED'i):

Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken

LED ışığı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç

anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden

oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile

pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

Z87 Extreme4

Güç LED Bağlantısı

Sistemin güç durumunun

(3-pin PLED1)

belirtilmesi için

lütfen

(bkz. sf.1, No. 21)

güç LED'ini bu bağlantıya

takın.

Seri ATA3 Bağlayıcıları

Bu sekiz SATA3

(SATA3_0_1:

bağlayıcısı, veri aktarım

bkz. sf.1, No. 12)

hızı 6,0 Gb/sn'ye kadar

(SATA3_2_3:

olan dahili depolama

bkz. sf.1, No. 13)

aygıtları için tasarlanmış

(SATA3_4_5:

SATA veri kablolarını

bkz. sf.1, No. 14)

destekler. Arka I/O paneli

(SATA3_A0_A1:

üzerindeki eSATA bağlantı

bkz. sf.1, No. 11)

noktası bağlı durumdaysa,

dahili SATA3_A0

çalışmayacaktır.

Başlatma süresini en

Türkçe

aza indirmek için,

çalıştırılabilir aygıtlar için

Intel® Z87 SATA bağlantı

Türkçe

noktalarını (SATA3_0)

kullanın

USB 2.0 Bağlantıları

Bu anakart üzerinde, I/O

(9-pin USB2_3)

paneli üzerindeki iki USB

(bkz. sf.1, No. 23)

2.0 bağlantı noktasının

(9-pin USB4_5)

yanı sıra, üç adet bağlantı

(bkz. sf.1, No. 24)

bulunmaktadır. Her

(9-pin USB6_7)

USB 2.0 bağlantısı, iki

(bkz. sf.1, No. 25)

adet bağlantı noktasını

destekleyebilir.

USB 3.0 Bağlantıları

Bu anakart üzerinde, I/O

(19-pin USB3_4_5)

paneli üzerindeki dört USB

(bkz. sf.1, No. 8)

3.0 bağlantı noktasının

(19-pin USB3_6_7)

yanı sıra, bir adet bağlantı

(bkz. sf.1, No. 9)

bulunmaktadır. Her

USB 3.0 bağlantısı, iki

adet bağlantı noktasını

(USB3_8)

destekleyebilir.

(bkz. sf.1, No. 10)

117

SATA3_A0_A1

SATA3_0_1SATA3_4_5

SATA3_2_3

VbusVbus

Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+

IntA_PA_SSRX+

GND

GND

IntA_PB_SSTX-

IntA_PA_SSTX-

IntA_PB_SSTX+

IntA_PA_SSTX+

GND

GND

IntA_PB_D-

IntA_PA_D-

IntA_PB_D+

IntA_PA_D+

Dummy

1

Ön Panel Ses Bağlantısı

Bu bağlantı, ses aygıtlarının

(9-pin HD_AUDIO1)

ön ses paneline bağlanması

(bkz. sf.1, No. 29)

içindir.

Türkçe

Kasa Hoparlör Bağlantısı

Lütfen kasa hoparlörünü

Türkçe

(4-pin SPEAKER1)

bu bağlantıya takın.

(bkz sf.1, No. 15)

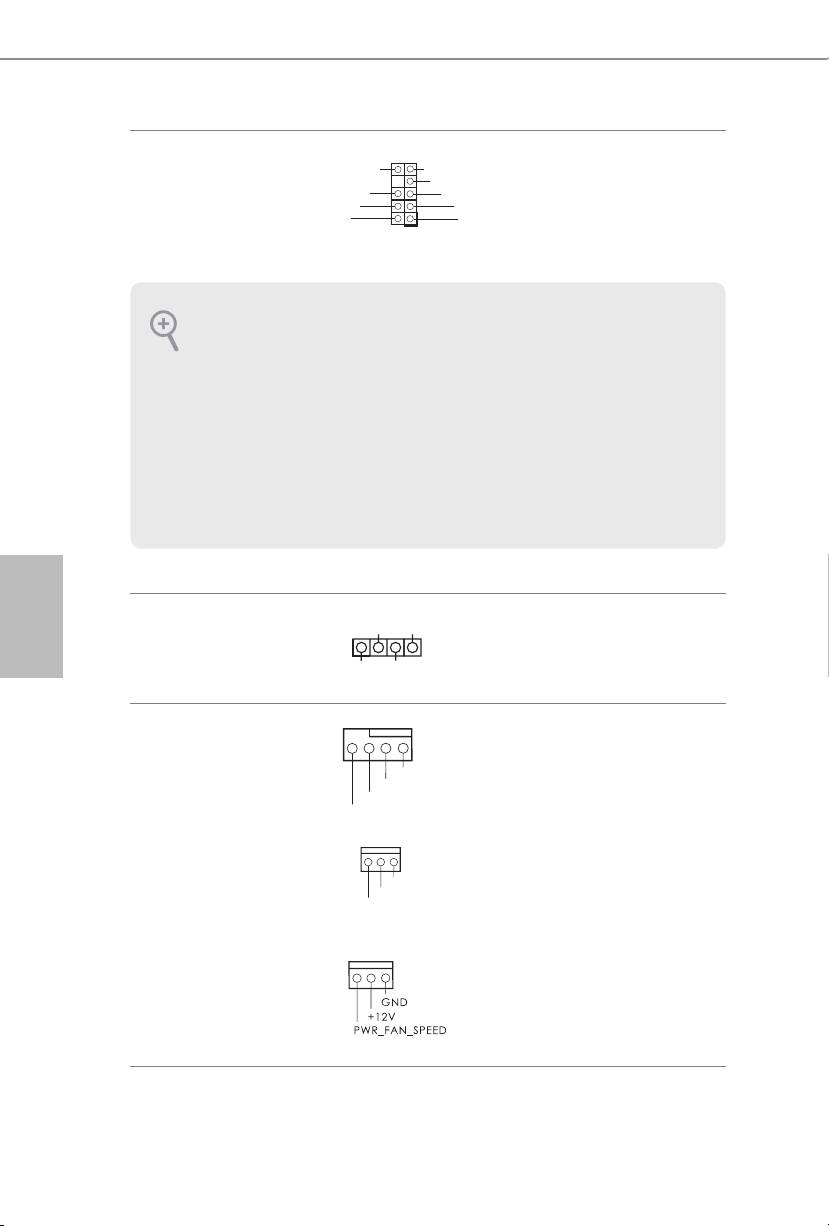

Kasa ve Güç Fanı

Lütfen fan kablolarını

Bağlayıcıları

fan bağlayıcılarına takın

(4-pin CHA_FAN1)

ve siyah teli topraklama

(bkz sf.1, No. 26)

pinine bağlayın.

(3-pin CHA_FAN2)

(bkz sf.1, No. 2)

(3-pin CHA_FAN3)

(bkz sf.1, No. 31)

(3-pin PWR_FAN1)

(bkz sf.1, No. 30)

118

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi

için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi

kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses

bağlantısına takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.

C. Toprak'ı (GND) Toprak'a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları

bağlamanıza gerek yoktur.

E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine gidin

ve “Kayıt Ses Seviyesi”ni ayarlayın.

FAN_SPEED

GND

+12V

+5V

DUMMY

Z87 Extreme4

CPU Fan Bağlayıcıları

Bu anakart, 4-Pin CPU

(4-pin CPU_FAN1)

fan (Sessiz Fan) bağlayıcısı

(bkz sf.1, No. 3)

sağlamaktadır. 3-Pin CPU

fan bağlamak istiyorsanız,

(3-pin CPU_FAN2)

lütfen Pin 1-3'ü kullanın.

(bkz sf.1, No. 4)

ATX Güç Bağlayıcısı

Bu anakart, 24-pin

(24-pin ATXPWR1)

ATX güç bağlayıcısı

(bkz. sf.1, No. 7)

sağlamaktadır. 20-pin ATX

güç beslemesi kullanmak

için, lütfen Pin 1 ve Pin13'e

bağlayın.

ATX 12V Güç Bağlayıcısı

Bu anakart, 8-pin ATX

(8-pin ATX12V1)

12V güç bağlayıcısı

(bkz. sf.1, No. 1)

sağlamaktadır. 4-pin ATX

Türkçe

güç beslemesi kullanmak

için, lütfen Pin 1 ve Pin13'e

Türkçe

bağlayın.

Kızılötesi Modül Bağlantısı

Bu bağlantı, isteğe bağlı olarak

(5-pin IR1)

kızılötesi modülden bir kablosuz

(bkz. sf.1, No. 28)

bağlantı aktarımı ile alımını da

destekler.

Seri Bağlantı Noktası

Bu COM1 bağlantısı seri

Bağlantısı

bağlantı yuvası modülünü

(9-pin COM1)

destekler.

(bkz. sf.1, No. 27)

119

+

12V

FAN_SPEED

+12V

GN D

N_SPEED_CONTROL

12

24

1

13

IRTX

+5VSB

DUMMY

1

GND

IRRX

RRXD1

DDTR#1

DDSR#1

CCTS#1

RRTS#1

GND

TTXD1

DDCD#1

RRI#1
