61
RS
Монтаж
Для правильного монтажа изделия смотрите схемы,
приведенные на первых страницах настоящего
рук оводства. М онтаж должен выполняться
квалифицированным персоналом.
Электрическое подсоединение
Сетевое напряжение должно соответствовать
значению, указанному на табличке с характеристиками,
расположенной внутри вытяжки. Если изделие
укомплектовано штепсельной вилкой, подсоедините
его к сетевой розетке, соответствующей действующим
нормативам, в доступном месте. Если изделие не
имеет штепсельной вилки (прямое подключение к
сети), или вилка расположена в труднодоступном
месте, установите двухполюсный выключатель,
соответствующий нормативам, обеспечивающий
полное отключение от сети в условиях категории
перенапряжения III в соответствии с правилами монтажа.
Внимание
!
Проверьте, чтобы сетевой провод был
установлен правильно, перед подсоединением проводки
вытяжки к сети, а также его исправную работу.
Выпуск воздуха (для отводных версий)
Подсоедините вытяжку к трубам и настенным отводным
отверстиям с диаметром, равным выпускному отверстию
воздуха (соединительный фланец). Использование труб
и настенных отверстий меньшего диаметра сократит КПД
вытяжки и значительно повысит шумовой уровень. Поэтому
производитель снимает с себя всякую ответственность.
!
Используйте максимально короткий дымоход
!
Старайтесь максимально сократить число колен дымохода
!
Избегать резких изменений сечения дымохода
!
Изнутри дымоход должен быть максимально гладким.
!
Материал дымохода должен соответствовать нормативам
!
Не подсоединяйте вытяжку к дымоходам, отводящим
дым от сгорания горючего (водонагревательные
колонки, печи и т.п.).
!
Дымоудаление должно соответствовать инструкциям
компетентных органов. Кроме того удаляемый воздух не
должен проходить через стенные отверстия, если эти
отверстия специально не предназначены для этой цели.
!
Оборудуйте помещение вентиляционными отверстиями
во избежание создания негативного давления вытяжкой
(не должно превышать 0,04 мбар).
!
Производитель снимает с себя всякую ответственность
в случае нарушения этих правил.
Фильтрующая или отводная?
!
Ваша кухонная вытяжка готова к эксплуатации
в отводном режиме. Для использования вытяжки
в фильтрующем режиме необходимо установить
специальный ДОПОЛНИТЕЛЬНЫЙ КОМПЛЕКТ.
Примечание:
Если прилагается, как в некоторых случаях,
дополнительная фильтрующая система с активированным
углем может быть уже установлена в вытяжку.
Инструкции по переоснащению вытяжки из отводной
версии в фильтрующую приводятся в настоящем
руководстве (см. "Фильтрующая версия").
Отводная версия
Вытяжка очищает воздух и удаляет на улицу через
дымоход (диаметр 150 мм), прикрепленный к
соединительному фланцу. Диаметр дымохода должен
быть равен диаметру соединительного фланца.
Внимание
!
Дымоход не входит в комплектацию и должен
быть приобретен отдельно. В горизонтальной части дымохода
должен быть предусмотрен небольшой подъем (примерно
10°), чтобы проще направлять воздух наружу. Если вытяжка
укомплектована угольным фильтром, его необходимо снять.
Фильтрующая версия
Вытяжка очищает воздух и возвращает его в помещение. Для
использования вытяжки в этой версии необходимо установить
дополнительную фильтрующую систему с активированным
углем. Для этой версии требуется отражатель воздуха,
редуктор и угольный фильтр/ы. В верхней части верхней трубы
должны иметься прорези дымоудаления.
Технические данные
Модель
Высота
(см)
Ширина
(см)
Глубина
(см)
Ø дымохода
(см)
PYRAMID 60см
61-82
59.8
50
15/12
PYRAMID 70см
61-82
69.8
50
15/12
PYRAMID 90см
61-82
89.9
50
15/12
Обозначение модели
Лампочка
(В)
Энергопот-
ребление
лампочки
(Вт)
Общее
энергопот-
ребление
(Вт)
IHP 6.5 C M IX
IHP 6.5F C M IX
IHP 6.5F C M K
IHP 9.5F C M IX
IHP 9.5 C M IX
IHP 7.5 C M IX
Галогенная
2 x 25
160
мощность напряжение связи
Размеры
Галогенная
25 W
2 x 25 W
230 V
G9
L40xØ14
Галогенная
20 W
2 x 20 W
12 V
G4
L30xØ10
LED
*
Группа риска 1 согласно нормативу EN 62471
Вытяжки отвечают требованиям следующих
Европейских Директив:
• “Низкое напряжение” Директива 2006/95/EC
(12-12-2006)
• “Электромагнитная совместимость”
Директива 2004/108/EC (15-12-2004)
*
Имеется только в некоторых моделях
62
RS

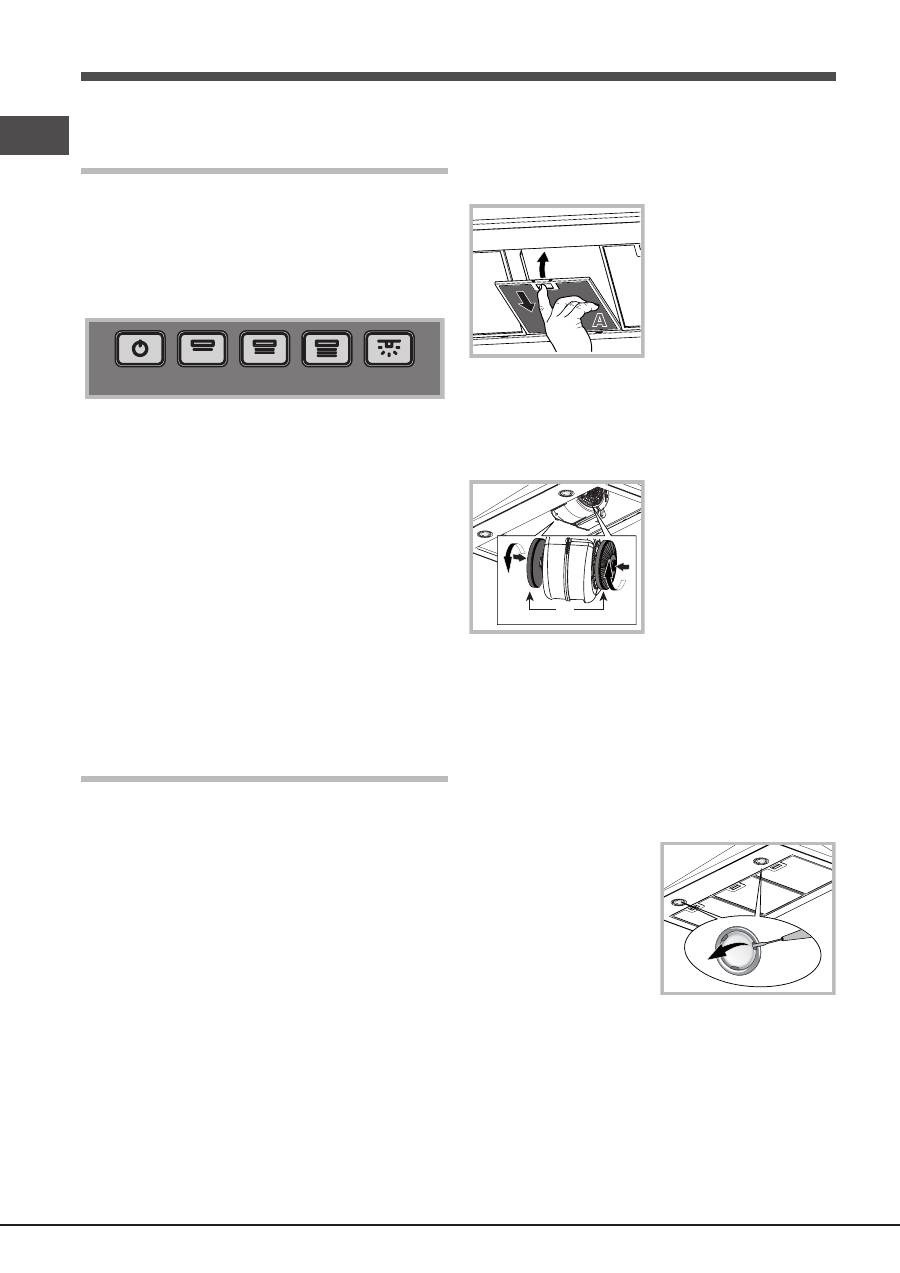

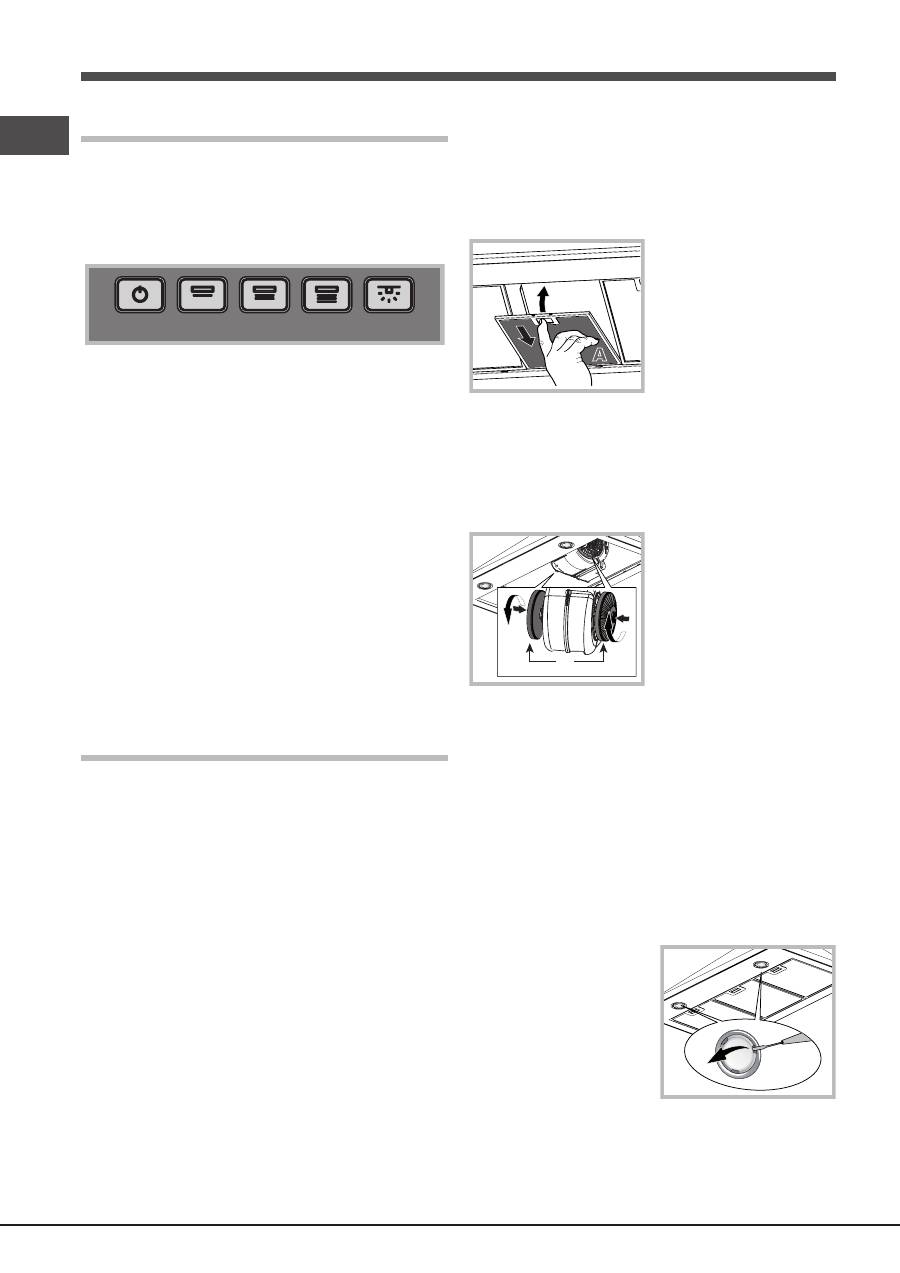

Управления PYRAMID
Модели с механической консолью
IHP 6.5 C M IX - IHP 6.5F C M IX
IHP 6.5F C M K - IHP 9.5F C M IX
IHP 9.5 C M IX - IHP 7.5 C M IX
T1
T2
T3
T4
T5
Т1 Остановка двигателя
При нажатии кнопки в процессе работы вытяжка
переключается в режим ВЫКЛ.
Т2 Скорость 1
При нажатии кнопки вытяжка переключается на 1-ую
скорость.
Т2 Скорость 2
При нажатии кнопки вытяжка переключается на 2-ую
скорость.
Т2 Скорость 3
При нажатии кнопки вытяжка переключается на 3-ью
скорость.
Т5 ВКЛ./ВЫКЛ. освещения
Техническое
обслуживание и уход
Внимание
!
Перед началом каких-либо работ по
чистке или тех. обслуживанию отсоедините вытяжку
от электросети, вынув штепсельную вилку из
сетевой розетки или выключив общий выключатель
в доме.
Первая чистка
• Снимите защитную пленку
• Протрите загрязнения влажной губкой с нейтральным
моющим средством.
• Тщательно протрите влажной тряпкой.
• Вытрите насухо мягкой тряпкой, если вытяжка
из нержавеющей стали, протирайте вдоль полос
металла.
Регулярная чистка
Вытяжку нужно регулярно чистить (не реже чистки
жировых фильтров) как внутри, так и снаружи. Для
чистки использовать тряпку нейтральным моющим
средством и теплую воду. Не следует использовать
моющие средства, содержащие абразивные вещества.
Внимание:
Несоблюдение правил по уходу за кухонной
вытяжкой и замене фильтров приводит к возгоранию.
Рекомендуется следовать приведенным инструкциям.
Производитель снимает с себя всякую ответственность
за возможное повреждение двигателя, возгорание
по причине неправильного ухода или несоблюдения
вышеуказанных предупреждений.
Обслуживание жировых фильтров (А)
A
Жировой фильтр удерживает
ж и р н ы е ч а с т и ц ы ,
содержащиеся в испарениях
варочной панели при
гот о в к е . Н е о бх од и м о
чистить этот фильтр не
реже одного раза в месяц
неагрессивными моющими
средствами вручную или в
посудомоечной машине при
низкой температуре по короткой программе. Для съема
жирового фильтра потяните за ручку пружинного
отцепления. При мойке жирового фильтра в
посудомоечной машине его цвет может потускнеть, но
это не влияет на его рабочие характеристики.
Обслуживание угольного фильтра (В)
B
У г о л ь н ы й ф и л ь т р
задерживает неприятные
запахи от варочной панели
при готовке. Сатурация
у г о л ь н о г о ф и л ь т р а
происходит после довольно
п р о д о л ж и т е л ь н о й
эксплуатации в зависимости
о т т и п а к у х н и и о т
р е г у л я р н о с т и ч и с т к и
жирового фильтра. В любом случае даже без
сигнализации сатурации следует заменять патрон
фильтра не реже 1 раза в 20 месяца. Этот фильтр
НЕЛЬЗЯ мыть или регенерировать.
Съем:
поверните фильтр на 90° для его отсоединения
от всасывающего блока.
Монтаж:
Вставьте угольный фильтр в всасывающий
блок и поверните его на 90° для закрепления.
Порядок замены лампочек
Отключите вытяжку от электросети и снимите жировой
фильтр.
Внимание
!
Прежде чем дотронуться до лампочек,
убедитесь, что они холодные.
1. Снять плафон, поддев
его маленькой плоской
отверткой или подобным
инструментом.
2. Замените перегоревшую
лампочку. Используйте
т о л ь к о л а м п о ч к и
с о д и н а к о в ы м и
характеристиками (более
п од р о б н ы е д а н н ы е
смотрите в технических данных, приведенные в
следующем руководстве).
3. Закройте плафон (крепление с щелчком).
63
RS
*
Имеется только в некоторых моделях
Порядок замены лампочек LED
*
Вытяжка укомплектована системой освещения со
светодиодными ламочками. Светодиодные лампочки
обеспечивают оптимальное освещение, больший срок
службы и меньшее энергопотребление по сравнению
с традициональными лампочками. Для их замены
обращайтесь в Сервис.
Сетевой провод
Если сетевой провод поврежден, во избежание какого-
либо риска его замену должен выполнить производитель
или уполномоченный сервис.
УТИЛИЗАЦИЯ
Данное изделие имеет маркировку соответствия
Европейской Директиве 2012/19/ЕС, Утилизация
электрических и электронных изделий (WEEE).
Проверьте, чтобы по окончании его срока службы
данное изделие было сдано в утиль. Этим Вы поможете
сохранить окружающую среду.
Символ
на изделии или в прилагающейся к
нему документации означает, что данное изделие
не должно рассматриваться как бытовые отходы, а
должно быть сдано в специальный центр утилизации,
занимающийся уничтожением электрических и
электронных приборов. Изделие должно быть сдано
в утиль в соответствии с местными нормативами по
утилизации отходов. За дополнительными сведениями
касательно обработки, утилизации и уничтожения
данного изделия обращайтесь в местную организацию,
занимающуюся сбором домашних бытовых приборов
или в магазин, в котором было куплено изделие.
Неисправности и методы
их устранения
При обнаружении неисправности перед тем, как
обратиться в Сервис, выполните следущие простые
проверки:
Если вытяжка не работает:
Проверить:
• наличие электропитания
• была ли задана скорость.
При низкой эффективности вытяжки:
Проверить:
• Чтобы заданная скорость двигателя была достаточной
для объема испарений и дыма.
• Чтобы помещение кухни имело достаточную
вентиляцию для воздухозабора.
• Не изношен ли угольный фильтр (фильтрующая
версия вытяжки).
Если вытяжка выключается в процессе работы:
Проверить:
• наличие электропитания
• не сработал ли многополюсных разъединитель.
В случае возможных неисправностей перед тем, как
обратиться в Сервис, отсоедините вытяжку примерно
на 5 сек. от сетевого питания, вынув штепсельную вилку
из сетевой розетки, затем вновь подсоедините. Если
неисправность не устраняется, обратитесь в Сервис.
ɂɡɞɟɥɢɟ
:
ɗɥɟɤɬɪɢɱɟɫɤɚɹ
ɜɵɬɹɠɤɚ
Ɍɨɪɝɨɜɚɹ
ɦɚɪɤɚ
:
Ɍɨɪɝɨɜɵɣ
ɡɧɚɤ
ɢɡɝɨɬɨɜɢɬɟɥɹ
:
Ɇɨɞɟɥɶ
:
ɂɡɝɨɬɨɜɢɬɟɥɶ
: Indesit
Company
ɋɬɪɚɧɚ
-
ɢɡɝɨɬɨɜɢɬɟɥɶ
:
ɂɬɚɥɢɹ
ɇɨɦɢɧɚɥɶɧɨɟ
ɡɧɚɱɟɧɢɟ
ɧɚɩɪɹɠɟɧɢɹ
ɷɥɟɤɬɪɨɩɢɬɚɧɢɹ
ɢɥɢ
ɞɢɚɩɚɡɨɧ
ɧɚɩɪɹɠɟɧɢɹ
220-240 V ~
ɍɫɥɨɜɧɨɟ
ɨɛɨɡɧɚɱɟɧɢɟ
ɪɨɞɚ
ɷɥɟɤɬɪɢɱɟɫɤɨɝɨ
ɬɨɤɚ
ɢɥɢ
ɧɨɦɢɧɚɥɶɧɚɹ
ɱɚɫɬɨɬɚ
ɩɟɪɟɦɟɧɧɨɝɨ
ɬɨɤɚ
50/60 Hz
Ʉɥɚɫɫ
ɡɚɲɢɬɵ
ɨɬ
ɩɨɪɚɠɟɧɢɹ
ɷɥɟɤɬɪɢɱɟɫɤɢɦ
ɬɨɤɨɦ
Ʉɥɚɫɫ
ɡɚɳɢɬɵ
I
ȼ
ɫɥɭɱɚɟ
ɧɟɨɛɯɨɞɢɦɨɫɬɢ
ɩɨɥɭɱɟɧɢɹ
ɢɧɮɨɪɦɚɰɢɢ
ɩɨ
ɫɟɪɬɢɮɢɤɚɬɚɦ
ɫɨɨɬɜɟɬɫɬɜɢɹ
ɢɥɢ
ɩɨɥɭɱɟɧɢɹ
ɤɨɩɢɣ
ɫɟɪɬɢɮɢɤɚɬɨɜ
ɫɨɨɬɜɟɬɫɬɜɢɹ
ɧɚ
ɞɚɧɧɭɸ
ɬɟɯɧɢɤɭ
,
ȼɵ
ɦɨɠɟɬɟ
ɨɬɩɪɚɜɢɬɶ
ɡɚɩɪɨɫ
ɩɨ
ɷɥɟɤɬɪɨɧɧɨɦɭ
ɚɞɪɟɫɭ
cert.rus@indesit.com
Ⱦɚɬɭ
ɩɪɨɢɡɜɨɞɫɬɜɚ
ɞɚɧɧɨɣ
ɬɟɯɧɢɤɢ
ɦɨɠɧɨ
ɩɨɥɭɱɢɬɶ
ɢɡ
ɫɟɪɢɣɧɨɝɨ
ɧɨɦɟɪɚ
,
ɪɚɫɩɨɥɨɠɟɧɧɨɝɨ
ɩɨɞ
ɲɬɪɢɯ
-
ɤɨɞɨɦ
(S/N XXXXXXXXX *
XXXXXXXXXXX),
ɫɥɟɞɭɸɳɢɦ
ɨɛɪɚɡɨɦ
:
- 1-
ɚɹ
ɰɢɮɪɚ
ɜ
S/N
ɫɨɨɬɜɟɬɫɬɜɭɟɬ
ɩɨɫɥɟɞɧɟɣ
ɰɢɮɪɟ
ɝɨɞɚ
,
- 2-
ɚɹ
ɢ
3-
ɹ
ɰɢɮɪɵ
ɜ
S/N -
ɩɨɪɹɞɤɨɜɨɦɭ
ɧɨɦɟɪɭ
ɦɟɫɹɰɚ
ɝɨɞɚ
,
- 4-
ɚɹ
ɢ
5-
ɚɹ
ɰɢɮɪɵ
ɜ
S/N -
ɱɢɫɥɭ
ɨɩɪɟɞɟɥɟɧɧɨɝɨ
ɦɟɫɹɰɚ
ɢ
ɝɨɞɚ
.
ɉɪɨɢɡɜɨɞɢɬɟɥɶ:
Indesit Company S.p.A.
ȼɢɚɥɟ
Ⱥ
.
Ɇɟɪɥɨɧɢ
47, 60044,
Ɏɚɛɪɢɚɧɨ
(
Ⱥɇ
),
ɂɬɚɥɢɹ
ɂɦɩɨɪɬɟɪ:
ɈɈɈ "ɂɧɞɟɡɢɬ Ɋɍɋ"
ɋ ɜɨɩɪɨɫɚɦɢ (ɜ Ɋɨɫɫɢɢ)
ɨɛɪɚɳɚɬɶɫɹ ɩɨ ɚɞɪɟɫɭ:
Ɋɨɫɫɢɹ
, 127018,
Ɇɨɫɤɜɚ
,
ɭɥ
.
Ⱦɜɢɧɰɟɜ
,
ɞɨɦ
12,
ɤɨɪɩ
. 1
IHP 6.5 C M IX - IHP 6.5F C M IX
IHP 6.5F C M K - IHP 9.5F C M IX -
IHP 9.5 C M IX - IHP 7.5 C M IX
64
UA
Монтаж
Правильний монтаж наведений на малюнках на першій
сторінці цього керівництва. Монтаж має здійснюватися
кваліфікованим фахівцем.
Підключення електроенергії
Напруга в електричнiй мережi має вiдповiдати напрузi,
зазначенiй на табличцi , яка розташована всереденi
витяжки. В разi постачання витяжки з вилкою, пiдключiть
витяжку до розетки, яка вiдповiдає дiючим нормативам та
знаходиться у легко доступному мiсцi. В разi постачання
витяжки без вилки (безпосереднє пiд’єднання до мережi),
або якщо вилка перебуває в недоступному мiсцi, встановiть
двополюсний вимикач, який вiдповiдає дiючим нормативам
та який забезпечить повне вiд’єднання вiд мережi за умов
категорiї перенапруження III, згiдно до правил монтажу.
Увага
!
Перш ніж під'єднувати витяжку до мережі
електричного живлення і перевіряти її справну роботу,
обов'язково переконайтеся, що шнур живлення
правильно встановлений.
Відведення відпрацьованого повітря
(для всмоктуючих модифікацій)
Під'єднайте витяжку до труб для відведення
відпрацьованого повітря і настінних отворів, які
мають діаметр, однаковий отвору для випуску повітря
(з'єднувальний фланець). Використання труб для
відведення відпрацьованого повітря і настінних
отворів, які мають менший діаметр, викликає погіршене
всмоктування повітря і значне зростання шуму. В зв'язку
з цим виробник відхиляє будь-яку відповідальність.
!
Використовуйте трубопровід, який має необхідну
мінімальну довжину.
!
Використовуйте трубопровід з найменшою кількістю колін.
!
Уникайте значних коливань у перерізі трубопроводу.
!
Використовуйте трубопровід з максимально гладкими
внутрішніми стінками.
!
Матеріал трубопроводу має відповідати відповідним
стандартам.
!
Не під'єднуйте витяжку до димарів для продуктів
згоряння (від котлів, камінів, пічок, тощо.).
!
Відведення відпрацьованого повітря має відбуватися згідно
з розпорядженнями компетентних органів. Відпрацьоване
повітря не повинне випускатися назовні крізь стінні виїмки,
якщо вони чітко не призначені для цих цілей.
!
У приміщенні повинні бути передбачені повітрозабірні
отвори, щоб не витяжка не створювала негативний тиск
у кімнаті (який не повинен перевищувати 0,04 мбар).
!
Виробник відхиляє будь-яку відповідальність в разі
недотримання цих норм.
Фільтруюча або Всмоктуюча ?
!
Ваша витяжка готова до роботи у всмоктуючій
модифікації. Щоб витяжка працювала у фільтруючій
модифікації, необхідно встановити відповідний комплект.
Примітка:
В деяких випадках фільтрувальна система на
основі активного вугілля може бути вже встановленою у
витяжці. Інформація щодо переналагодження витяжки з
всмоктуючої модифікації у фільтруючу міститься в цьому
керівництві (див.“Фільтруюча модифікація”).
Всмоктуюча модифiкацiя
Витяжка очищає повітря і виштовхує його назовні
через відповідний трубопровід (діаметром 150 мм),
який закріплений до з'єднувального фланця. Діаметр
труби для відведення відпрацьованого повітря має бути
еквівалентним діаметру з'єднувального кільця.
Увага
!
Труба для відведення відпрацьованого повітря
не входить до комплекту постачання і має купуватися
окремо. На горизонтальній ділянці труба повинна мати
невеликий нахил вгору (приблизно 10°) , що сприяє
відведенню повітря назовні. Якщо витяжка обладнана
вугiльними фiльтрами, обов’язково знiмiть їх.
Фiльтруюча модифiкацiя
Витяжка очищає повітря і повертає його до кімнати.
Щоб використовувати витяжку в цій модифікації,
необхідно встановити додаткову систему фільтрації на
основі активованого вугілля. Ця модифікація потребує
дефлектор повітря, редуктор і вугільний/і фільтр/и. У
верхній трубі має бути передбачені прорізи для випуску
повітря, розташовані у верхній частині.
Технічні дані
Модель
Висота
(см)
Ширина
(см)
Глибина
(см)
Ø труби для
відведення
відпрацьо-
ваного
повітря (см)
PYRAMID 60 см
61-82
59.8
50
15/12
PYRAMID 70 см
61-82
69.8
50
15/12
PYRAMID 90 см
61-82
89.9
50
15/12
Позначка моделі
Лампочка
(В)
Споживання
енергії
лампочкою
(Вт)
Загальне
споживання
енергії (Вт)
IHP 6.5 C M IX
IHP 6.5F C M IX
IHP 6.5F C M K
IHP 9.5F C M IX
IHP 9.5 C M IX
IHP 7.5 C M IX
Галогенна
2 x 25
160
потужність напруга при цоколь Розмiри
Галогенна
25 W
2 x 25 W
230 V
G9
L40xØ14
Галогенна
20 W
2 x 20 W
12 V
G4
L30xØ10
LED
*
Група ризику 1 згідно стандарту EN 62471
Витяжки відповідають вимогам таких
Європейських Директив:
• “Низька напруга” Директива 2006/95/EC
(12-12-2006)
• “Електромагнітна сумісність” Директива
2004/108/EC (15-12-2004)
*
Наявний лише у деяких моделях
UA
65
Елементи управління
PYRAMID
Моделі з механічною кнопковою
панеллю
IHP 6.5 C M IX - IHP 6.5F C M IX
IHP 6.5F C M K - IHP 9.5F C M IX
IHP 9.5 C M IX - IHP 7.5 C M IX
T1
T2
T3
T4
T5
T1 Перезапуск двигуна
Натискання на цю кнопку під час роботи призведе до
вимкнення витяжки.
T2 Швидкість 1
При натисканні цієї кнопки витяжка перейде у стан,
попередній швидкості 1.
T3 Швидкість 2
При натисканні цієї кнопки витяжка перейде у стан,
попередній швидкості 2.
T4 Швидкість 3
При натисканні цієї кнопки витяжка перейде у стан,
попередній швидкості 3.
T5 Увімкнення/вимкнення освітлення
Догляд і технічне
обслуговування
Увага
!
Перш нiж робити будь-яку операцiю з догляду
та очищення, вiд’єднайте витяжку вiд мережi
електричного живлення, витягнувши вилку або
вимкнувши головний вимикач.
Перше очищення
• Зніміть прозору плівку
• Очистіть виріб від забруднень за допомогою ганчірки,
зволоженою у воді з використанням невеликої
кількості нейтрального миючого засобу
• Обполосніть, використовуючи зволожену ганчірку
• Витріть насухо м'якою ганчіркою, якщо витяжка
виконана з неіржавіючої сталі, зробіть також
сатинування металу.
Періодичне очищення
Витяжка вимагає регулярного очищення (з тією
ж частотою, що й обслуговування фільтрів-
жироуловлювачів), як всередині, так і зовні. Для
очищення використовуйте ганчірку, зволожену у
нейтральних рідких миючих засобах, і теплу воду .
Уникайте абразивні або корозійні засоби.
Увага
!
Недотримання правил з очищення витяжки та
з замiни фiльтрiв може призвести до пожежi. Через це
ми радимо чiтко дотримуватися наведених iнструкцiй.
Виробник вiдхиляє будь-яку вiдповiдальнiсть за
можливi збитки двигуну або у разi пожеж, якi спричиненi
неналежним доглядом та обслуговуванням або
недотриманням вищенаведених запобіжних заходів.
Технічне облуговування фільтрів-
жироуловлювачів (A)
A
Фільтр-жироуловлювач
поглинає жирові частинки,
у т в о р е н і в п р о ц е с і
г о т у в а н н я ; в і н м а є
очищуватися один раз на
місяць, за допомогою
неагресивних миючих
засобів, вручну або у
посудомийній машині при
низькій температурі та
короткому циклі.
Щоб зняти фільтр-жироуловлювач, потягніть за ручку з
пружинним відчепленням. Під час миття у посудомийній
машині металевий фільтр-жироуловлювач може
втратити колір, але його характеристики фільтрації
абсолютно не змінюються.
Технічне обслуговування вугільного фільтру (B)
B
Вугільний фільтр затримує
неприємні запахи, що
в и н и к а ю т ь п і д ч а с
п р и г о т у в а н н я ї ж і .
Насиченість вугільного
фільтру перевіряється після
більш або менш довгого
використання в залежності
в і д т и п у п л и т и т а
регулярності чищення
фільтру-жироуловлювача.
В будь-якому разі, необхідно заміняти патрон фільтру
кожні двадцять місяці, або частіше.
Цей фільтр не передбачає миття або відновлення.
Демонтаж:
оберніть фільтр на 90°C таким чином, щоб
відкріпити всмоктуючу групу.
Монтаж:
Вставте вугільний фільтр у всмоктуючу групу
і оберніть його на 90°C таким чином, щоб зафіксувати
його.
66
UA
Заміна лампочок
Від'єднайте прилад від мережі електричного живлення
і вийміть фільтри-жироуловлювачі.
Увага
!
Перш ніж торкатися ламп, впевніться, що вони
холодні.
1. В и й м і т ь з а х и с н е
п р и с т о с у в а н н я .
використовуючи в якостi
в а ж е л я н е в е л и ч к у
викрутку або подiбний
iнструмент.
2. Замініть ушкоджену
л а м п о ч к у .
Використовуйте тільки
лампочки з тими ж
характеристиками, що й ушкоджені (за детальнішою
інформацією зверніться до технічних даних, наведених
у цьому керівництві).
3. Закрийте захисне пристосування (фіксація шляхом
защіпання).
Заміна лампочок LED
*
Витяжка оснащена світлодіодною системою освітлення.
Світлодіоди гарантують оптимальне освітлення,
триваліший термін служби и заощадження енергії у
порівнянні з традиційними лампочками. Для заміни
світлодіодів зверніться у Сервісну службу.
Електричний шнур
В разі ушкодження шнуру живлення, його можна
замінити, звернувшися до виробника або до його
сервісної служби. Це попередить будь-яку небезпеку
УТИЛІЗАЦІЯ
Цей прилад має вiдмiтку (WEEE) у вiдповiдностi
до Європейскої Директиви 2012/19/EC: Вiдходи
електричного та електронного обладнання (WEEE).
Вдосконалившися, що цей вироб був утилiзований
належним засобом, користувач робить свiй внесок з
метою попередження потенцiйних негативних наслiдков
для довкiлля та здоров’я людини, якi можуть настати
через неправильну утилiзацiю цього виробу.
Символ
на виробi або у супровідній документації
вказує, що цей прилад не має розглядатися як побутовi
вiдходи та його слiд здавати у спецiалiзованi центри
збору, якi займаються переробкою електричного та
електронного обладнання. Утилiзуйте прилад згiдно до
мiсцевих норм щодо переробки та утилiзацiї вiдходiв. За
подальшою iнформацiєю щодо переробки, вiдновлення
та повторної переробки цього виробу зв’яжiться з
вiдповiдними мiсцевими службами, iз службою зі
збирання побутових вiдходiв або з магазином, де ви
придбали цей виріб.
Несправності і засоби їх
усунення
Якщо в роботі приладу виникли деякі проблеми, перш
ніж звертатися до Сервісної служби по допомогу,
виконайте такі прості перевірки
Якщо витяжка не працює:
Перевірте, що:
• не відбулося переривання у постачання електричного
струму.
• була обрана швидкість.
Якщо витяжка працює погано:
Перевірте, що:
• Обрана швидкість двигуна є достатньою для кількості
відпрацьованого повітря і пари.
• Кухні є достатньо вентильованою для забезпечення
забору повітря.
• Вугільний фільтр не зношений (для витяжок у
фільтруючій модифікації).
Якщо витяжки вимикається під час нормальної
роботи:
Перевірте, що:
• не відбулося переривання у постачання електричного
струму.
• не спрацював двополюсний вимикач.
В разі несправної роботи, перш ніж звертатися до
Сервісної служби по допомогу, від'єднайте якнайменш
на 5 сек. прилад від мережі електричного живлення,
вийнявши вилку з розетки, і потім вставте її знову.
Якщо несправність не вдається усунути, зверніться до
Сервісної служби по допомогу.
*
Наявний лише у деяких моделях
67
CZ
Instalace
Ohledně správné instalace výrobku si prohlédněte obrázky,
které jsou k dispozici na prvních stranách tohoto návodu.
Instalace musí být provedena kvalifikovaným personálem.
Elektrické zapojení
Napájecí napětí musí odpovídat napětí uvedenému na štítku
s technickými parametry, který se nachází uvnitř odsavače.
Je-li vybaven zástrčkou, připojte odsavač k zásuvce
odpovídající platným normám, která se nachází v přístupném
prostoru. Když odsavač není vybaven zástrčkou (přímé
připojení do elektrické sítě) nebo když je zástrčka umístěna
v nepřístupném prostoru, nainstalujte dvoupólový vypínač
vyhovující normám, který zajistí kompletní odpojení odsavače
od elektrické sítě v podmínkách III. třídy přepětí, v souladu
s pravidly pro instalaci.
Upozornění
!
Pokaždé zkontrolujte ještě před opětovným
připojením obvodu odsavače k napájecí síti, zda byl napájecí
kabel namontován správně, ověřte jeho správnou funkčnost.
Vypouštění vzduchu
(pro odsávací verze)
Připojte odsavač k vypouštěcím trubkám a otvorům ve
stěně se stejným průměrem, jaký má výstupní otvor pro
vypouštění vzduchu na odsavači (spojovací příruba). Použití
vypouštěcích trubek a otvorů ve stěně s menším průměrem
bude mít za následek pokles výkonnosti odsávání a výrazný
nárůst hlučnosti.
V takovém případě odmítáme jakoukoli související
odpovědnost.
!
Použijte co nejkratší možné potrubí.
!
Použijte potrubí s co nejmenším možným počtem kolen.
!
Vyhněte se drastickým změnám průřezu potrubí.
!
Použijte potrubí s co nejhladším vnitřkem.
!
Materiál potrubí musí vyhovovat platným normám.
!
Nepřipojujte odsavač do potrubí pro odvádění kouře
vznikajícího při spalování (kotle, krby, kamna apod.).
!
Při vypouštění odváděného vzduchu dodržujte nařízení
kompetentních místních orgánů. Dále platí, že vypouštěný
vzduch nesmí být odstraňován prostřednictvím otvoru ve
stěně s výjimkou případu, kdy se jedná o otvor určený
speciálně pro tento účel.
!
Vybavte danou místnost otvory pro přístup vzduchu, aby
se zabránilo vzniku podtlaku v této místnosti (který nesmí
překročit 0,04 mbar).
!
Firma odmítá jakoukoli odpovědnost v případě nedodržení
těchto pokynů.
Filtrační nebo Odsávací?
!
Váš odsavač je připraven k použití v odsávací verzi.
Pro jeho použití ve filtrační verzi je třeba provést instalaci
příslušné SADY PŘÍSLUŠENSTVÍ.
Poznámka:
Je-li přídavný filtrační systém s aktivním uhlím
dodán spolu se zařízením, mohl by již být nainstalován na
odsavači.
Informace pro proměnu odsavače z odsávací verze na
filtrační verzi jsou uvedeny v tomto návodu (viz „Filtrační
verze“).
Odsávací verze
Odsavač čistí vzduch a vypouští jej do vnějšího prostředí
prostřednictvím vypouštěcího potrubí (s průměrem 150
mm) připevněného ke spojovací přírubě odsavače. Průměr
vypouštěcího potrubí musí odpovídat průměru spojovacího
kruhu.
Upozornění
!
Odváděcí trubka není součástí zařízení a je
třeba ji zakoupit.
Vodorovná část trubky musí být mírně nakloněna směrem
nahoru (přibližně 10°), aby mohla snadněji přepravovat
vzduch směrem ven. Když je odsavač vybaven uhlíkovými
filtry, je třeba je odmontovat.
Filtrační verze
Odsavač čistí vzduch a očištěný jej vpouští zpět do
místnosti. Pro použití odsavače v této verzi je třeba
nainstalovat přídavný filtrační systém s aktivním uhlím.
Pro tuto verzi je potřebný vychylovač vzduchu, redukce
a filtr/y s aktivním uhlím. Horní trubka musí mít podélné
otvory pro odvádění vzduchu, nacházející se v horní části.
Technické parametry
Model
Výška
(cm)
Šířka
(cm)
Hloubka
(cm)
Ø vypouštěcí
trubky (cm)
PYRAMID 60 cm
61-82
59,8
50
15/12
PYRAMID 70cm
61-82
69,8
50
15/12
PYRAMID 90cm
61-82
89,9
50
15/12
Označení modelu
Žárovka (V) Příkon žárovky
(W)
Celkový
příkon (W)
IHP 6.5 C M IX
IHP 6.5F C M IX
IHP 6.5F C M K
IHP 9.5F C M IX
IHP 9.5 C M IX
IHP 7.5 C M IX
Halogenová
2 x 25
160
Výkon
Napětí
Závit
Rozměry
Halogenová 25 W
2 x 25 W
230 V
G9
L40xØ14
Halogenová 20 W
2 x 20 W
12 V
G4
L30xØ10
LED
*
Riziková skupina 1 podle normy EN 62471
Odsavače jsou ve shodě s níže uvedenými směrnicemi ES:
• „Low voltage“ Directive 2006/95/EC (12-12-2006) - Směrnice
o nízkém napětí 2006/95/ES (z 12.12.2006)
• „EMC“ Directive 2004/108/EC (15-12-2004) - Směrnice o
elektromagnetické kompatibilitě 2004/108/ES (z 15.12.2004)
*
Je soucástí pouze nekterých modelu
68
CZ
Ovládací prvky zařízení
PYRAMID
Modely s mechanickým tlačítkovým
panelem
IHP 6.5 C M IX - IHP 6.5F C M IX
IHP 6.5F C M K - IHP 9.5F C M IX
IHP 9.5 C M IX - IHP 7.5 C M IX
T1
T2
T3
T4
T5
T1 Vynulování motoru
Stisknutím tohoto tlačítka během činnosti odsavače dojde
k jeho přechodu do VYPNUTÉHO stavu.
T2 Rychlost 1
Stisknutím tohoto tlačítka odsavač přejde z předchozího
stavu do stavu rychlosti 1.
T3 Rychlost 2
Stisknutím tohoto tlačítka odsavač přejde z předchozího
stavu do stavu rychlosti 2.
T4 Rychlost 3
Stisknutím tohoto tlačítka odsavač přejde z předchozího
stavu do stavu rychlosti 3.
T5 ZAPNUTÍ/VYPNUTÍ osvětlení
Údržba a péče
Upozornění
!
Před jakýmkoli úkonem čištění nebo
údržby odpojte odsavač od elektrické sítě vytažením
zástrčky nebo vypnutím hlavního vypínače bytové
jednotky.
Před čištěním
• Sejměte ochranné filmy
• Odstraňte nečistoty vlhkou houbou a trochou neutrálního
saponátu
• Otřete vlhkým hadrem
• Osušte jemným hadrem; v případě odsavače z
nerezavějící oceli postupujte dle pokynů pro satinování
kovu
Pravidelné čištění
Odsavač je třeba čistit často (nejméně ve stejných
intervalech, v jakých se provádí údržba protitukových
filtrů), zevnitř i zvenčí. Při čištění používejte hadr navlhčený
neutrálními čisticími prostředky a vlažnou vodou.
Nepoužívejte abrazivní ani korozivní prostředky.
Upozornění:
Nedodržení pokynů pro čištění zařízení a
pro výměnu filtrů představuje riziko vzniku požáru. Proto
se doporučuje dodržovat uvedené pokyny.
Odmítá se jakákoli odpovědnost za případné škody na
motoru nebo požáry způsobené nesprávnou údržbou nebo
nedodržením výše uvedených upozornění.
Údržba protitukových filtrů (A)
A
Protitukový filtr zachytává
částice tuku pocházející z
vaření; je třeba jej vyčistit
nejméně jednou měsíčně
neagresivními čisticími
prostředky, manuálně nebo v
myčce nádobí, při nízké
teplotě a při použití krátkého
cyklu.
Demontáž protitukového filtru
se provádí potáhnutím odepínací rukojeti s pružinou. Při
mytí protitukového filtru v myčce nádobí by mohlo dojít k
jeho odbarvení, ale jeho filtrační schopnosti tím nebudou
změněny.
Údržba uhlíkového filtru (B)
B
Uhlíkový filtr zachytává
n e p ř í j e m n é z á p a c h y
pocházející z vaření. K
nasycení uhlíkového filtru
dochází po více či méně
dlouhém období, v závislosti
n a d r u h u s p o r á k u a
p r a v i d e l n o s t i č i š t ě n í
protitukového filtru. V každém
případě je třeba provést
výměnu náplně nejméně každé dvacet měsíce.
Tento filtr NEMŮŽE být podrobován mytí ani regeneraci.
Demontáž:
Pootočte filtr o 90°, aby jej bylo možné odepnout
z odsávací jednotky.
Montáž:
Zasuňte filtr s aktivním uhlím do odsávací jednotky
a upevněte jej jeho pootočením o 90°.
Výměna žárovek
Odpojte zařízení z elektrické sítě a vyjměte protitukové filtry.
Upozornění
!
Dříve, než se dotknete žárovek, se ujistěte,
že jsou vychladlé.
1. Vyjměte ochranný kryt
po jeho nadzvednutí malým
plochým šroubovákem
nebo podobným nástrojem.
2. Vy m ě ň t e v y p á l e n o u
ž á r o v k u . P o u ž í v e j t e
výhradně žárovky se
stejnými parametry jako
vypálené (podrobnější
informace jsou uvedeny v
následujícím návodu).
3. Nasaďte zpět ochranný kryt (upevnění zacvaknutím).
Výměna žárovek LED
*
Odsavač je vybaven systémem osvětlení, založeném na
technologii LED. LED zaručují ve srovnání s klasickými
lampami optimální osvětlení, delší životnost a nižší
spotřebu. Ohledně výměny se obraťte na servisní službu.
*
Je soucástí pouze nekterých modelu
69
CZ
Napájecí kabel
Když je napájecí kabel poškozen, může jej vyměnit výrobce
nebo jeho servisní služba, aby se zabránilo jakémukoli riziku.
LIKVIDACE
Toto zařízení je označeno v souladu s Evropskou směrnicí
2012/19/ES, Waste Electrical and Electronic Equipment -
WEEE (Směrnice o odpadních elektrických a elektronických
zařízeních - OEEZ). Tím, že se uživatel ujistí o správné
likvidaci tohoto výrobku, přispívá k předcházení případným
negativním následkům na životní prostředí a na zdraví.
Symbol
na výrobku nebo na přiložené dokumentaci
poukazuje na to, že se s tímto výrobkem nesmí zacházet
jako s běžným domovním odpadem, ale musí se odeslat
do vhodné sběrny určené pro recyklaci elektrických a
elektronických zařízení. Zařízení se musíte zbavit v souladu
s místními předpisy pro likvidaci odpadu. Podrobnější
informace o zacházení s tímto výrobkem, o jeho opětovném
použití a recyklaci můžete získat, když se obrátíte na
příslušný místní úřad, sběrnou službu domovního odpadu
nebo obchod, ve kterém jste výrobek zakoupili.
Poruchy a způsob jejich
odstranění
Když se zdá, že něco nefunguje, dříve, než se obrátíte na
Servisní službu, proveďte níže uvedené jednoduché kontroly:
V případě, že odsavač nefunguje:
Zkontrolujte, zda:
• Nedošlo k výpadku elektrické energie.
• Je zvolena rychlost.
Když je odsavač v činnosti, ale není dostatečně výkonný:
Zkontrolujte, zda:
• Je zvolená rychlost motoru dostatečná pro uvolněné
množství kouře a páry.
• Je kuchyň větraná dostatečně na to, aby umožňovala
přístup vzduchu.
• Není opotřebovaný uhlíkový filtr (odsavač ve filtrační
verzi).
Když došlo k vypnutí odsavače během běžné činnosti:
Zkontrolujte, zda:
• Nedošlo k výpadku elektrické energie.
• Nedošlo k vypnutí omnipolárního zařízení.
V případě případných poruch činnosti odpojte dříve, než
se obrátíte na Servisní službu, zařízení nejméně na dobu
5 sekund od elektrického napájení odpojením zástrčky ze
zásuvky elektrické sítě a poté jej znovu připojte. V případě
přetrvávání poruchy činnosti se obraťte na servisní službu.
70
SK
Inštalácia
Ohľadne správnej inštalácie výrobku si preštudujte obrázky
na prvých stranách tohto návodu.
Inštalácia musí byť vykonaná kvalifikovaným personálom.
Pripojenie k elektrickej sieti
Napájacie napätie musí odpovedať napätiu uvedenému
na štítku s technickými parametrami, ktorý sa nachádza
vo vnútri odsávača. Ak je vybavený zástrčkou, pripojte
odsávač k zásuvke odpovedajúcej platným normám, ktorá
sa nachádza v prístupnom priestore. Keď odsávač nie je
vybavený zástrčkou (priame pripojenie do elektrickej siete),
alebo keď je zástrčka umiestnená v neprístupnom priestore,
nainštalujte dvojpólový vypínač vyhovujúci normám, ktorý
zaistí kompletné odpojenie odsávača od elektrickej siete
v podmienkach III. triedy prepätia, v súlade s pravidlami
pre inštaláciu.
Upozornenie
!
Vždy skontrolujte ešte pred opätovným
pripojením obvodu odsávača k napájacej sieti, či bol
napájací kábel namontovaný správne a overte, či je funkčný.
Vypúšťanie vzduchu
(pre odsávacie verzie)
Pripojte odsávač k vypúšťacím rúrkam a otvorom v stene
s rovnakým priemerom, aký má výstupný otvor pre odvod
vzduchu na odsávači (spojovacia príruba). Použitie
vypúšťacích rúrok a otvorov v stene s menším priemerom
bude mať za následok pokles výkonu odsávania a výrazný
nárast hlučnosti.
V takom prípade odmietame akúkoľvek zodpovednosť.
!
Použite čo najkratšie možné potrubie.
!
Použite potrubie s čo najmenším možným počtom kolien.
!
Vyhnite sa výrazným zmenám prierezu potrubia.
!
Použite potrubie s čo najhladším vnútrom.
!
Materiál potrubia musí vyhovovať platným normám.
!
Nepripájajte odsávač do potrubia na odvádzanie dymu
vznikajúceho pri spaľovaní (kotly, krby, kachle, atď.).
!
Pri vypúšťaní odvádzaného vzduchu dodržujte nariadenia
kompetentných miestnych orgánov. Ďalej platí, že vypúšťaný
vzduch nesmie byť odstraňovaný prostredníctvom otvoru
v stene s výnimkou prípadu, keď sa jedná o otvor určený
špeciálne pre tento účel.
!
Daná miestnosť musí mať otvory pre prístup vzduchu,
aby sa zabránilo vzniku podtlaku (ktorý nesmie prekročiť
0,04 mbar).
!
Firma neponesie žiadnu zodpovednosť, ak nebudú tieto
pokyny dodržané.
Filtračná alebo Odsávacia verzia?
!
Váš odsávač je pripravený na použitie v odsávacej verzii.
Pre jeho použitie vo filtračnej verzii je potrebné nainštalovať
príslušnú SADU PRÍSLUŠENSTVA.
Poznámka:
Ak je prídavný filtračný systém s aktívnym uhlím
dodaný spolu so zariadením, môže byť už nainštalovaný
na odsávači.
Informácie pre premenu odsávača z odsávacej verzie na
filtračnú verziu sú uvedené v tomto návode (viď „Filtračná
verzia“).
Odsávacia verzia
Odsávač čistí vzduch a vypúšťa ho do vonkajšieho
prostredia prostredníctvom vypúšťacieho potrubia (s
priemerom 150 mm) pripevneného k spojovacej prírube
odsávača. Priemer vypúšťacieho potrubia musí odpovedať
priemeru spojovacieho kruhu.
Upozornenie
!
Odvádzacia rúrka nie je súčasťou zariadenia
a je potrebné ju zakúpiť.
Vodorovná časť rúrky musí byť mierne naklonená smerom
nahor (približne 10°), aby mohla ľahšie prepravovať vzduch
smerom von. Keď je odsávač vybavený uhlíkovými filtrami,
je potrebné ich odmontovať.
Filtračná verzia
Odsávač čistí vzduch a čistý ho vpúšťa späť do miestnosti.
Pre použitie odsávača v tejto verzii je potrebné nainštalovať
prídavný filtračný systém s aktívnym uhlím.
Pre túto verziu je potrebný vychyľovač vzduchu, redukcia a filter/
re s aktívnym uhlím. Horná rúrka musí mať pozdĺžne otvory pre
odvádzanie vzduchu, nachádzajúce sa v hornej časti.
Technické parametre
Model
Výška
(cm)
Šírka
(cm)
Hĺbka
(cm)
Ø vypúšťacej
rúrky (cm)
PYRAMID 60 cm
61-82
59,8
50
15/12
PYRAMID 70cm
61-82
69,8
50
15/12
PYRAMID 90cm
61-82
89,9
50
15/12
Označenie modelu
Žiarovka (V)
Príkon
žiarovky (W)
Celkový
príkon (W)
IHP 6.5 C M IX
IHP 6.5F C M IX
IHP 6.5F C M K
IHP 9.5F C M IX
IHP 9.5 C M IX
IHP 7.5 C M IX
Halogénová
2 x 25
160
Výkon
Napätie
Závit
Rozmery
Halogénová
25 W
2 x 25 W
230 V
G9
L40xØ14
Halogénová
20 W
2 x 20 W
12 V
G4
L30xØ10
LED
*
Riziková skupina 1 podľa normy EN 62471
Odsávače sú v zhode s nižšie uvedenými smernicami ES:
• „Low voltage“ Directive 2006/95/EC (12-12-2006) -
Smernica o nízkom napätí 2006/95/ES (z 12.12.2006)
• „EMC“ Directive 2004/108/EC (15-12-2004) - Smernica
o elektromagnetickej kompatibilite 2004/108/ES (z
15.12.2004)
*
Je súčasťou len niektorých modelov
71
SK
Ovládacie prvky zariadenia
PYRAMID
Modely s mechanickým tlačidlovým
panelom
IHP 6.5 C M IX - IHP 6.5F C M IX
IHP 6.5F C M K - IHP 9.5F C M IX
IHP 9.5 C M IX - IHP 7.5 C M IX
T1
T2
T3
T4
T5
T1 Vynulovanie motora
Po stlačení tohto tlačidla počas činnosti sa odsávač
VYPNE.
T2 Rýchlosť 1
Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho
stavu do stavu rýchlosti 1.
T3 Rýchlosť 2
Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho
stavu do stavu rýchlosti 2.
T4 Rýchlosť 3
Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho
stavu do stavu rýchlosti 3.
T5 ZAPNUTIE/VYPNUTIE osvetlenia
Údržba a starostlivosť
Upozornenie
!
Pred akýmkoľvek úkonom čistenia alebo
údržby odpojte odsávač od elektrickej siete vytiahnutím
zástrčky alebo vypnutím hlavného vypínača bytovej
jednotky.
Pred čistením
• Strhnite ochranné filmy
• Odstráňte nečistoty vlhkou špongiou a trochou
neutrálneho saponátu
• Otrite vlhkou handrou
• Osušte jemnou handrou; v prípade odsávača z
nehrdzavejúcej ocele postupujte podľa pokynov pre
satinovanie kovu
Pravidelné čistenie
Odsávač je potrebné čistič často (najmenej v rovnakých
intervaloch, v akých sa vykonáva údržba protitukových
filtrov), zvnútra i zvonku. Pri čistení používajte handru
navlhčenú neutrálnymi čistiacimi prostriedkami a vlažnou
vodou.
Nepoužívajte abrazívne ani korozívne prostriedky.
Upozornenie:
Nedodržanie noriem na čistenie zariadenia
a výmenu filtrov predstavuje riziko požiaru. Odporúča sa
preto dodržiavať uvedené pokyny. Odmieta sa akákoľvek
zodpovednosť za prípadné škody na motore, požiare
vyvolané nesprávnou údržbou alebo nedodržaním vyššie
uvedených upozornení.
Údržba protitukových filtrov (A)
A
Protitukový filter zachytáva
častice tuku, vznikajúce pri
varení; je potrebné ho vyčistiť
najmenej raz mesačne
neagresívnymi čistiacimi
prostriedkami, manuálne
alebo v umývačke riadu, pri
nízkej teplote a pri použití
krátkeho cyklu.
Demontáž protitukového filtra
sa vykonáva potiahnutím odopínacej rukoväte s pružinou.
Pri umývaní protitukového filtra v umývačke riadu by mohlo
dôjsť k jeho odfarbeniu, ale jeho filtračné schopnosti tým
nebudú zmenené.
Údržba uhlíkového filtra (B)
B
Uhlíkový filter zachytáva
n e p r í j e m n é z á p a c h y
pochádzajúce z varenia. K
nasýteniu uhlíkového filtra
dochádza po určitej dobe, v
závislosti na druhu sporáka a
p r a v i d e l n o s t i č i s t e n i a
protitukového filtra. V každom
prípade je potrebné vymeniť
náplň najmenej každé
dvadsať mesiace.
Tento filter sa NEMÔŽE umývať ani regenerovať.
Demontáž:
Pootočte filter o 90°, aby ho bolo možné
odopnúť z odsávacej jednotky.
Montáž:
Zasuňte filter s aktívnym uhlím do odsávacej
jednotky a upevnite ho jeho pootočením o 90°.
Výmena žiaroviek
Odpojte zariadenie z elektrickej siete a vyberte protitukové
filtre.
Upozornenie
!
Skôr ako sa dotknete žiaroviek sa uistite,
že sú vychladnuté.
1. Vyberte ochranný kryt po
jeho nadvihnutí malým
plochým skrutkovačom
a l e b o p o d o b n ý m
nástrojom.
2. Vy m e ň t e p o š k o d e n ú
žiarovku. Používajte
výhradne žiarovky s
rovnakými parametrami
ako vypálené (podrobnejšie
informácie sú uvedené v nesledujúcom návode).
3. Zatvorte ochranný kryt (upevnenie na západku).
72
SK
Výmena žiaroviek LED
*
Odsávač má nainštalované LED osvetlenie. LED zaručujú
v porovnaní s klasickými lampami optimálne osvetlenie,
dlhšiu životnosť a nižšiu spotrebu. Ohľadne výmeny sa
obráťte na servisnú službu.
Napájací kábel
Keď je napájací kábel poškodený, môže ho vymeniť výrobca
alebo jeho servisná služba, aby sa zabránilo akémukoľvek
riziku.
LIKVIDÁCIA
Toto zariadenie je označené v súlade s Európskou
smernicou 2012/19/ES, Waste Electrical and Electronic
Equipment - WEEE (Smernica o odpadových elektrických
a elektronických zariadeniach - OEEZ). Tým, že sa
užívateľ uistí o správnej likvidácii tohto výrobku, prispieva
k predchádzaniu prípadným negatívnym následkom na
životnom prostredí a na zdraví.
Symbol
na výrobku alebo na priloženej dokumentácii
poukazuje na to, že sa s týmto výrobkom nesmie
zaobchádzať ako s bežným domovým odpadom, ale
je potrebné ho doručiť do vhodnej zberne, určenej
pre recykláciu elektrických a elektronických zariadení.
Zariadenia sa musíte zbaviť v súlade s miestnymi
predpismi pre likvidáciu odpadu. Podrobnejšie informácie
o zaobchádzaní týmto výrobkom, o jeho opätovnom použití
a recyklácii môžete získať, keď sa obrátite na príslušný
miestny úrad, zbernú službu domového odpadu alebo
obchod, v ktorom ste výrobok zakúpili.
Poruchy a spôsob ich
odstránenia
Keď niečo nefunguje, skôr ako sa obrátite na Servisnú
službu, vykonajte nižšie uvedené jednoduché kontroly:
V prípade, ak odsávač nefunguje:
Skontrolujte, či:
• Nedošlo k výpadku elektrickej energie.
• Je zvolená rýchlosť.
Keď je odsávač v činnosti, ale nie je dostatočne
výkonný:
Skontrolujte, či:
• Je zvolená dostatočná rýchlosť motora na uvoľnené
množstvo dymu a pary.
• Je kuchyňa vetraná dostatočne na to, aby umožňovala
prístup vzduchu.
• Nie je opotrebovaný uhlíkový filter (odsávač vo filtračnej
verzii).
Ak došlo k vypnutiu odsávača počas bežnej činnosti:
Skontrolujte, či:
• Nedošlo k výpadku elektrickej energie.
• Nedošlo k vypnutiu omnipolárneho zariadenia.
V prípade poruchy činnosti skôr, ako sa obrátite na Servisnú
službu, odpojte zariadenie najmenej na dobu 5 sekúnd od
elektrického napájania odpojením zástrčky zo zásuvky
elektrickej siete, a potom ho znovu pripojte. V prípade
pretrvávania poruchy činnosti sa obráťte na servisnú službu.
*
Je súčasťou len niektorých modelov
KZ
73
Орнату
Орнату процедурасы осы нұсқаулықтың алғашқы
беттерінде көрсетілген.
Орнатуды білікті маман орындауы тиіс.
Электр қосылымдар
Желідегі кернеу сорғыш ішіндегі номиналды сипаттар
тақтасында берілген кернеуге сәйкес келуі қажет.
Сорғыштың қуат айыры болса, оны оңай қол жеткізуге
болатын реттелмелі розеткаға қосыңыз. Айыры болмаса
(желіге тікелей қосу) немесе розеткаға оңай қол жеткізу
мүмкін болмаса, орнату ережелеріне сәйкес III санат
кернеу күшінің артуы жағдайында толығымен электр
желіден ажырату мүмкіндігі болуы үшін екі полюсті
реттелмелі айырып қосқышқа қосыңыз.
Абай болыңыз
!
Сорғышты электр желіге қайта қоспас
бұрын ток кабелі дұрыс жалғанғанын және ол дұрыс
жұмыс істейтінін тексеріп отырыңыз.
Ауа шығысы
(ауа шығаратын түтігі бар
құрылғылар үшін)
Сорғышты түтікке және диаметрі ауа шығаратын
фланецтің диаметріне тең қабырғадағы ауа шығару
тесігіне жалғаңыз. Диаметрі одан кіші түтік пен ауа
шығаратын тесік қолданылса, сорғыштың ауа тарту
қуаты төмендейді және оның жұмыс істеген кездегі
шуылы артады.
Өндіруші мұндай әрекеттің салдарына жауапты
болмайды.
!
Ауа шығару үшін қажетті ең қысқа түтікті қолданыңыз.
!
Түтік мүмкін болғанша аз майысуы керек
!
Түтіктің диаметрін күрт өзгертпеңіз.
!
Түтіктің іші мүмкін болғанша тегіс болуы тиіс.
!
Түтік нормаларға сәйкес келетін материалдан жасалған
болуы тиіс.
!
Түтікті басқа жабдықтың (бойлер, мұрша, пеш, т.б.)
түтінін таситын құбырларға жалғауға болмайды.
!
Құзыретті мемлекеттік органдардың ауа шығаруға
қатысты нұсқауларын орындаңыз. Ауа шығаруға
арналмаған болса, қабырғадағы қуысқа ауа шығаруға
болмайды.
!
Сорғыш бөлме ішінде теріс қысым (оның мәні 0,04
мбар-дан аспауы тиіс) тудырмауы үшін бөлмені ауа
кіретін саңылаулармен жабдықтаңыз.
!
Өндіруші бұл нұсқауларды орындамау салдарынан
туындаған жағдайларға жауапты болмайды.
Сүзетін бе немесе түтікке жалғанған ба?
!
Сіздің сорғышыңыз түтікке жалғануы тиіс.
Оны сүзетін құрылғы ретінде пайдаланғыңыз келсе,
тиісті КЕРЕК-ЖАРАҚТАР ЖИЫНЫН орнату қажет.
Ескертпе:
Сорғышпен бірге жеткізілсе, қосымша
белсендірілген көмір сүзгі орнатылған болуы мүмкін.
Сорғышты түтікке жалғанатын түрден сүзу нұсқасына
түрлендіру нұсқаулары осы нұсқалықта берілген («Сүзу
нұсқасы» бөлімін қараңыз).
Түтікке жалғанатын нұсқа
Сорғышты ауа тазартып, шығару фланеціне қосылған
шығару түтігі (диам. 150 мм) арқылы оны сыртқа
жібереді. Шығару түтігінің диаметрі шығару фланецінің
диаметрімен бірдей болуы тиіс.
Абай болыңыз
!
Шығару түтігі бірге берілмейді, оны
бөлек сатып алу қажет.
Көлденең бағытталған кезде, ауа сыртқа оңай шығуы
үшін түтікті сәл жоғары (шамамен 10°) қарату керек.
Сорғыш көмір сүзгілермен жабдықталған болса, оларды
алдымен шешіп алу керек.
Сүзу нұсқасы
Сорғыш ауаны тазартып, оны бөлмеге қайтарады.
Сорғыштың бұл нұсқасына қосымша белсенді көмір сүзгі
қажет. Бұл нұсқаға ауа дефлекторы, азайту адаптері және
көмір сүзгі (-лер) қажет. Үстіңгі түтіктің ауа шығаратын
саңылаулары ең жоғары жерде орналасуы тиіс.
Техникалық деректері
Модель
Биіктігі
(см)
Ені
(см)
Тереңдігі
(см)
ауа шығару
түтігінің
диам. (см)
PYRAMID 60 см
61-82
59.8
50
15/12
PYRAMID 70 см
61-82
69.8
50
15/12
PYRAMID 90 см
61-82
89.9
50
15/12
Модель коды
Шам (В)
Шам қуаты
(Вт)
Жалпы қуат
(Вт)
IHP 6.5 C M IX
IHP 6.5F C M IX
IHP 6.5F C M K
IHP 9.5F C M IX
IHP 9.5 C M IX
IHP 7.5 C M IX
Галогенді
2 x 25
160
Қуаты
кернеуі
цоколі
Өлшемдері
Галогенді
25 W 2 x 25 W
230 V
G9
L40xØ14
Галогенді
20 W 2 x 20 W
12 V
G4
L30xØ10
LED
*
EN 62471 стандартына сәйкес 1-тәуекел тобы
Сорғыш тар құрыл ғы төмен д е гі ЕО
директиваларына сәйкес келеді:
• 2006/95/EC «Төмен кернеу» директивасы (12-
12-2006)
• 2004/108/EC «ЭМҮ» директивасы (15-12-2004)
*
Тек белгілі бір модельдерде бар
74
KZ
PYRAMID басқару құралдары
Механикалық панельмен жабдықталған
модельдер
IHP 6.5 C M IX - IHP 6.5F C M IX
IHP 6.5F C M K - IHP 9.5F C M IX
IHP 9.5 C M IX - IHP 7.5 C M IX
T1
T2
T3
T4
T5
T1 Моторды тоқтату
Сорғыш жұмыс істеп тұрғанда басылса, ол ӨШЕДІ
T2 Жылдамдық 1
Түйме басылғанда сорғыш 1-жылдамдыққа орнатылады.
T3 Жылдамдық 2
Түйме басылғанда сорғыш 2-жылдамдыққа орнатылады.
T4 Жылдамдық 3
Түйме басылғанда сорғыш 3-жылдамдыққа орнатылады.
T5 Шамдарды ҚОСУ/ӨШІРУ
Техникалық қызмет
көрсету және күтім көрсету
Абай болыңыз
!
Құрылғыны тазаламас немесе оған
қызмет көрсетпес бұрын, қуат айырын ағыту я негізгі
айырып қосқышты ажырату арқылы оны токтан
ағыту керек.
Алғашқы тазалау
• Қорғағыш үлдірді шешіп алыңыз
• Аз ғана бейтарап сабын қосып, дымқыл губкамен
тазалаңыз
• Дымқыл шүберекпен шайыңыз
• Жұмсақ шүберекпен сүртіп, құрғатыңыз; сорғыш
тот баспайтын болаттан жасалған болса, текстура
бойымен құрғатыңыз
Жүйелі тазалау
Сорғыштың іші мен сыртын жиі тазалап тұру қажет (кем
дегенде, май сүзгісін ауыстырған кездерде). Дымқыл
шүберек пен бейтарап сұйық жуғыш зат қосылған жылы
су қолданыңыз.
Қырғыш немесе тотықтырғыш заттарды пайдаланбаңыз.
Ескерту:
Сорғышты тазалау және сүзгілерді тазалау/
ауыстыру нұсқаулары орындалмаса, өрт шығуы мүмкін.
Нұсқауларды бұлжытпай орындаңыз. Өндіруші моторға
келген зақымдарға немесе дұрыс күтім жасамау я
жоғарыдағы нұсқауларды орындамау салдарынан
шыққан өртке жауапты болмайды.
Май сүзгісіне қызмет көрсету (А)
A
Май сүзгісі тағам пісірген кезде
шығатын май бөлшектерін
ұстайды; оны кем дегенде
айына бір рет, әлсіз жуғыш
затпен қолмен немесе төмен
температуралы қысқа ыдыс
жуғыш циклымен тазалау
керек.
Май сүзгісін шығарып алу
үшін серіппелі тұтқаны
тартыңыз. Ыдыс жуғышта жуылса, металл сүзгінің түсі
өзгеруі мүмкін, бірақ оның жұмысына нұқсан келмейді.
Көмір сүзгіге қызмет көрсету (В)
B
Көмір сүзгісі жағымсыз тағам
пісіру иістерін ұстайды. Сүзгі
пісірілетін тағам түріне және
май сүзгісін тазалау жиілігіне
байланысты әр түрлі жиілікпен
қанығып отырады. Картридж
кем дегенде жиырма айда бір
рет ауыстырылуы тиіс.
Бұл сүзгіні жууға немесе
қалпына келтіруге болмайды
Бөлшектеу:
Сору жинағынан шешіп алу үшін сүзгіні 90°-қа
бұрыңыз.
Құрастыру:
Белсенді көмір сүзгіні сору жинағына
орналастырып, орнына бекіту үшін 90°-қа бұрыңыз.
Шамдарды ауыстыру
Құрылғыны токтан ағытып, май сүзгісін шешіп алыңыз.
Абай болыңыз
!
Ұстамас бұрын, шамдар салқындағанына
көз жеткізіңіз.
1. С а қ т а н д ы р ғ ы ш т ы
шығарып алыңыз:кішкене
тегіс басты бұрағышпен
н е м е с е о ғ а н ұ қ с а с
құралмен шығарыңыз.
2. А қ а у л ы ш а м д ы
а у ы с т ы р ы ң ы з . Т ү р і
бірдей шамдарды ғана
қолданыңыз (мәлімет
алу үшін, төмендегі
нұсқаулықта берілген техникалық деректі қараңыз).
3. Сақтандырғышты орнына орнатыңыз (итеріп,
орнатыңыз).
Шамдарды ауыстыру LED
*
Сорғышта диод технологиясына негізделген
жарықтандыру жүйесі бар. Диодтар әдеттегі шамдарға
қарағанда оңтайлы жарықтандыруды, ұзағырақ жұмыс
істеуді және азырақ қуат пайдалануды қамтамасыз
етеді. Оларды ауыстыру үшін көмек көрсету қызметіне
хабарласыңыз.
Электр кабелі
Қуат кабелі зақымдалса, тәуекелдердің алдын алу үшін
оны өндірушіге немесе оның техникалық қызметіне
ауыстыртуға болады.
*
Тек белгілі бір модельдерде бар
KZ
75
ҚОҚЫСҚА ТАСТАУ
Бұл құрылғы Қоқыс электр және электрондық жабдыққа
(WEEE) қатысты EC/2012/19 Еуропалық директивасына
сәйкес келеді деп белгіленген. Құрылғы қоқысқа дұрыс
тасталуын қамтамасыз ету арқылы пайдаланушы қоршаған
орта мен қоғамның денсаулығын қорғауға ат салысады.
Өнімдегі немесе оның құжаттамасындағы
таңбасы
өнімді тұрмыстық қоқыс тасталмауы, оның орнына
электр және электрондық қоқысты сұрыптау орталығына
табысталуы тиіс екенін білдіреді. Жергілікті қоқыс
тастау заңдарына сәйкес әрекет етіңіз. Өнімді қолдану,
қалпына келтіру және қайта өңдеу туралы қосымша
мәлімет алу үшін жергілікті құзырлы органдарға, қоқыс
жинау қызметіне немесе өнімді сатып алған орынға
хабарласыңыз.
Ақаулықтарды жою
Жұмыс істемей қалса, техникалық қызмет көрсету
орталығына хабарласпас бұрын төмендегі қарапайым
жағдайларды тексеріңіз:
Сорғыш жұмыс істемесе:
Келесі жағдайларды тексеріңіз:
• құрылғы қосылып тұр.
• жылдамдық орнатылған.
Сорғыш тиімді жұмыс істемесе:
Келесі жағдайларды тексеріңіз:
• таңдалған мотор жылдамдығы шыққан түтін мен бу
көлемін өңдеуге жеткілікті.
• құрылғы ауа алуы үшін ас үйде тиісті вентиляция бар.
• көмір сүзгі қанықпаған (сүзу нұсқасы).
Жұмыс істеп тұрған кезде, сорғыш өшіп қалатын
болса:
Келесі жағдайларды тексеріңіз:
• құрылғы қосылып тұр.
• айырып қосқыш қосылмаған.
Ақаулы жұмыс істеген жағдайда, техникалық қызмет
көрсету орталығына хабарласпас бұрын, айырын ағыту
арқылы құрылғыны токтан кем дегенде 5 секундқа
ағытып, қайта қосыңыз. Ақаулық шешілмесе, техникалық
қызмет көрсету орталығына хабарласыңыз.
76
يبرع
ةدحولا نم صلختلا
ةزهجلأاب ةصاخلاو ،
2012/19/EC
ةيبورولأا حئاوللا عم ةدحولا قفاوتت
صلختلا نم دكأتلا قيرط نع .(
WEEE
) ةفلاتلا ةينورتكللإاو ةيئابرهكلا
.ةماعلا ةحصلاو ةئيبلا ةيامح يف مدختسملا مهسي ،حيحص لكشب ةدحولا نم
ةبحاصملا تادنتسملا ىلع وأ جتنملا ىلع دوجوملا زمرلا
ريشي
تلامهملا نم هنأكو هعم لماعتلا متي لاأ بجي جتنملا اذه نأ ىلإ ،هل
ةيئابرهكلا ةزهجلأا تافلخم زرفل زكرم يف هنم صلختلا بجيو ،ةيلزنملا
نم صلختلل ةعبتملا ةيلحملا حئاولل ًاقفو ةدحولا نم صلخت .ةينورتكللإاو
وأ ،جتنملا اذه ليغشت نع تامولعملا نم ديزملا ىلع علاطلال .تلامهملا
زكرم وأ ،ةيلحملا تاطلسلاب لاصتلاا ىجرُي ،هريودت ةداعإ وأ هتداعتسا
ةدحولا تيرتشا يتلا عيبلا ةهج وأ ،تايافنلا نم صلختلل يلحملا ةمدخلا
.اهنم
اهلحو لكاشملا فاشكتسا
تاصوحفلاب مايقلا نم ققحت ،داتعملا لكشلاب لمعلاب ءاطغلا مقي مل اذإ
:ينفلا معدلا ةمدخب لاصتلاا لبق ةيلاتلا ةطيسبلا
:ءاطغلا لمعي مل اذإ
:نم ققحت
.ءابرهكلاب ةلصتم ةدحولا •
.ةددحم ةعرس طبض مت •
:ةءافكب لمعي لا ءاطغلا
:نم ققحت
راخبلاو ناخدلا ةيمك عم لماعتلل ةيفاك ريغ ةراتخملا كرحملا ةعرس •
.جتانلا
.ءاوهلا لاخدلإ ةدحولل ةبسانم ةيوهت رفوي خبطملا •
.(رتلفب دوزملا ليدوملا) ًافلات سيل نوبركلا محف رتلف •
.داتعملا ليغشتلا ءانثأ ءاطغلا فاقيإ مت اذإ
:نم ققحت
.ءابرهكلاب ةلصتم ةدحولا •
.رايتلا عطاق لصف متي مل •
زاهجلا لصفب ،ينفلا معدلا ةمدخب لاصتلاا لبق مق ،بيعملا ليغشتلا ةلاح يف
ةداعإو سباقلا بذج لبق لقلأا ىلع ناوث
5
ةدمل يسيئرلا رايتلا رصم نع
.ينفلا معدلا ةمدخب لصتا ،ةمئاق ةلكشملا تلظ اذإ .هليصوت
77
يبرع
*
طقف ةنيعم تازارط يف رفوتم
PYRAMID
مكحت رصانع
ةيكيناكيملا حيتافملا ةحول تاذ تلايدوملا
IHP 6.5 C M IX - IHP 6.5F C M IX
IHP 6.5F C M K - IHP 9.5F C M IX
IHP 9.5 C M IX - IHP 7.5 C M IX
T1
T2
T3
T4
T5
T1
كرحملا طبض ةداعإ
.هفاقيإ متي هنإف ،ءاطغلا ليغشت ءانثأ رزلا اذه ىلع طغضلا مت اذإ
1
ةعرسلا
T2
.1
ةعرسلا ىلع ءاطغلا طبض ىلإ رزلا اذه ىلع طغضلا يدؤي
2
ةعرسلا
T3
.2
ةعرسلا ىلع ءاطغلا طبض ىلإ رزلا اذه ىلع طغضلا يدؤي
3
ةعرسلا
T4
.3
ةعرسلا ىلع ءاطغلا طبض ىلإ رزلا اذه ىلع طغضلا يدؤي
T5
ةءاضلإا فاقيإ/ليغشت
ةيانعلاو ةنايصلا
ةقاطلا ردصم نع اهلصفب مق ،اهتنايص وأ ةدحولا فيظنت لبق !ريذحت
نع ةدحولا لصف قيرط نع وأ ،رايتلا سباق بذج قيرط نع يسيئرلا
.رايتلا عطاق
ةرم لولأ فيظنتلا
يقاولا طيرشلا ةلازإب مق •
.دياحملا نوباصلا نم ليلقو ةللبم ةجنفسإ مادختساب فيظنتلاب مق •
.ةبطر شامق ةعطق مادختساب فطشلاب مق مث •
ديدحلا نم ءاطغلا ناك اذإو ،ةمعان شامق ةعطق مادختساب فيفجتلاب مق •
.ندعملا ديعجت لوطب فيفجتلاب مق ،(ليتس سلناتس) أدصلل لباق ريغلا
يرودلا فيظنت
موقت ةرم لك يف لقلأا ىلع) رخلآ نآ نم ءاطغلا فيظنت متي نأ بجي
نم ةعطق مدختسا .جراخلاو لخادلا نم كلذو ،(نوهدلا رتلف ةنايصب اهيف
.ئفاد ءامو دياحم لئاس فظنمو بطرلا شامقلا
.لكآتلل ةببسملا وأ ةطشاكلا تاجتنملا مدختست لا
لادبتساو فيظنت تاميلعتو ،ءاطغلا فيظنتب مازتللاا يف ريصقتلا نإ
:ريذحت
ةهج لمحتت نل .رذحب تاميلعتلا عبتا .قيرح بوشنل يدؤي دق ،رتلافلا
ةجيتن أشني قيرح يأ وأ كرحملا يف فلت يأ هاجت ةيلوؤسم ةيأ عينصتلا
مازتللاا يف ريصقتلل وأ ،حيحيصلا لكشلاب ةدحولاب ةيانعلا مدعل ةجيتنك
.ىلعأب ةدراولا تاميلعتلاب
(A
) نوهدلا رتلف ةنايص
نوهدلا بساورب نوهدلا رتلف ظفتحي
A
بجيو ،يهطلا ءانثأ ةدعاصتملا
ًايرهش لقلأا ىلع ةدحاو ةرم هفيظنت
ءاوس ،طشاك ريغ فظنم مادختساب
مادختساب وأ يوديلا ليسغلاب ةطساوب
ةرارح تاذو ةريصق ليسغ ةرود
.قابطلأا ةلاسغ يف ةضفخنم
بحسب مق ،نوهدلا رتلف جارخلإ
نول ريغتي دقف ،قابطلأا ةلاسغ يف رتلفلا ليسغ مت اذإ .كربنزلا ضبقم
.هئادأ ةدوج ىلع رثؤي نل اذه نأ لاإ ،يندعملا رتلفلا
(B
) نوبركلا محف رتلف ةنايص
حئاورب نوبركلا محف رتلف ظفتحي
B
رتلفلا ضرعتي .ةبحتسملا ريغ يهطلا
ًاعبت كلذو ،توافتم تقو دعب عبشتلل
رتلف فيظنت ةيفيكو يهطلا عونل
ةرم ةشوطرخلا لادبتسا بجي .نوهدلا
.رهشأ ةعبرأ لك لقلأا ىلع ةدحاو
.هديدجت وأ رتلفلا اذه لسغ نكمي لا
90
ةيوازب رتلفلا فلب مق
:علخلا
.طفشلا ةدحو نم هجارخلإ ةجرد
ةيوازب هفلب مقو طفشلا ةدحو يف طشنلا نوبركلا رتلف بيكرتب مق
:بيكرتلا
.هناكم يف تبثيل ةجرد
90
حيباصملا لادبتسا
.نوهدلا رتلف علخب مقو يسيئرلا يئابرهكلا رايتلا ردصم نع ةدحولا لصفا
.اهسمل لبق ةدراب حيباصملا نأ نم ققحت
!ريذحت
يقاولا كفب مق .
1
مادختساب جراخلل هحتف قيرط نع
يأ وأ ،سأرلا حطسم يغارب كفم
.هباشم ءيش
لا .فلاتلا حابصملا لادبتسا .
2
سفن نم حيباصملا لاإ مدختست
،ليصافتلا ىلع علاطلال) عونلا
ليلدلا يف ةينفلا تانايبلا عجار
.(يلاتلا
.(لخادلل هعفدا) يقاولا بيكرت دعأ .
3
*
.تابمللا لادبتسا
ةيئوضلا تارشؤملا ايجولونكت ىلع مئاق ةءاضإ ماظنب دوزم طاَّفشلا
لوطأ مادختسا ةرتفو ةيلاثم ةءاضإ ةيئوضلا تارشؤملا رفوت ."
LED"
ةمدخ ىلإ هجوت ،اهلادبتسا مايقلل .ةيديلقتلا تابمللاب ةنراقم لقأ كلاهتساو
.ينفلا معدلا
يئابرهكلا لبكلا
ةهج ةطساوب هليدبت نكمي هنإف ،ةقاطلا ديوزت لبك يف فلت ثدح اذإ
رطاخم ةيأ يشاحتل كلذو ،هل عباتلا ةينقتلا ةدعاسملا زكرم وأ ،عينصتلا
.ةيصخشلا ةباصلإل
78
يبرع
بيكرتلا
.ليلدلا اذه نم لولأا تاحفصلا ىلع ةحضوم بيكرتلا تاوطخ نإ
.طقف لهؤم ينف ةطساوب بيكرتلا متي نأ بجي
يئابرهكلا ليصوتلا
ةميقلل ًاقباطم يسيئرلا رايتلا ردصمل يئابرهكلا دهجلا نوكي نأ بجي
دجوي ناك اذإ .هسفن ءاطغلا لخادب ةدوجوملا تانايبلا ةحول يف اهيلإ راشملا
لهسي قفاوتم يئابرهك سبقمب ءاطغلا ليصوتب مق ،ءابرهكلل سباق ءاطغلل
رشابم ليصوت) ءابرهكلل سباق ىلع ءاطغلا يوتحي مل اذإ امأ .هيلإ لوصولا
بيكرتب مق ،هيلإ لوصولا لهس ريغ يئابرهكلا سبقملا ناك اذإ وأ ،(رايتلل
ًامامت ءاطغلا لصفب حامسلل كلذو ،بطقلا يئانث قفاوتم يئابرهك حاتفم
يبرهكلا دهجلا يف عافترا ثودح ةلاح يف رايتلل يسيئرلا ردصملا نع
.بيكرتلا حئاولل ًاقفو كلذو ،ةثلاثلا ةئفلا نم
نم دكأتو ميلس لكشب لصتم يسيئرلا رايتلا لباك نأ نم ًامئاد ققحت
!ريذحت
.رايتلل يسيئرلا ردصملاب ءاطغلا ليصوت ةداعإ لبق حيحص لكشب لمعي هنأ
(بيبانأب ةلصتملا تادحولل)
ءاوهلا مداع
ًايواسم اهرطق نوكيو ،مداعل ةيطئاح ةحتفو بوبنأب ءاطغلا ليصوتب مق
رغصأ رطق تاذ مداعلل ةحتفو بوبنأ مدختسا نإ .ءاوهلا ذفنم ةشنلاف رطقل
ءانثأ ةرداصلا ءاضوضلا نم ديزي امك ،طفشلا ىلع ءاطغلا ةردق نم للقي
.ليغشتلا
.كلذ ىلع بترتت جئاتن ةيأ هاجت ةيلوؤسم ةيأ عينصتلا ةهج لمحتت لا
.ضرغلا اذه قيقحتل نكمم بوبنأ رصقأ مدختسا
!
ايانثلا نم نكمم ردق لقأ هب بوبنأ مدختسا
!
.بوبنلأا رطقل ئجافملا رييغتلا بنجت
!
.ناكملإا ردقب سلمأ لخادلا نم بوبنلأا حطس نوكي نأ بجي
!
.حئاوللا عم ةقفاوتم ةدام نم ًاعونصم بوبنلأا نوكي نأ بجي
!
نم قارتحلاا ةنخدأ ىلع يوتحت يتلا نخادملاب ءاطغلا ليصوتب مقت لا
!
.(اهريغو دقاوملاو بيرستلا بيبانأو تايلاغلا) ىرخأ تادعم
لا .ءاوهلا مداوعب قلعتي اميف ةصتخملا تاطلسلا تاميلعت عابتا بجي
!
ةزهجم ةوجفلا هذه نكت مل ام ةيطئاح ةوجف ىلإ مداعلا ءاوه هيجوت نكمي
.ضرغلا اذهل ًاصيصخ
ثادحإ نود ةلوليحلل كلذو ءاوهلا بيرستل تاحتفب ةفرغلا زيهجت بجي
!
0.04
طغضلا اذه زواجتي لاأ بجي) لخادلاب طفشلا يف طغضل ءاطغلا
.(راب يللم
ديقتلا مدع ىلع ةبترتملا جئاتنلا هاجت ةيلوؤسم ةيأ عنصملا لمحتي لا
!
.تاميلعتلا هذهب
؟بوبنأ مأ رتلف مادختسا بجي له
.بيبانأ ةدحوب ًادوزم ءاطغلا يتأي
!
تاقحلملا مقط بيكرتب ًلاوأ موقت نأ بجي ،رتلف ةدحوك اهمادختسا تدرأ اذإ
.بسانملا
دقف ،ءاطغلا عم ةقحلم طشنلا نوبركلا محف رتلف ةدحو تناك اذإ
:ةظحلام
.لعفلاب ةبكرم نوكت
،رتلفلا ليدوم ىلإ بوبنلأا ليدوم نم ءاطغلا ليوحتب ةصاخلا تاميلعتلا نإ
.("رتلفلا مادختسا ماظن" عجار) ليلدلا هذه يف ةدراو
بوبنلأا ليدوم
هرطق) مداعلل بوبنأ للاخ نم جراخلل هدرطو ءاوهلا ةيقنتب ءاطغلا موقي
بوبنأ رطق نوكي نأ بجي .ءاوهلا ذفنم ةشنلفب ًلاصتم نوكي (مم
150
.ءاوهلا ذفنم ةشنلاف رطقل ًايواسم مداعلا
.ةدح ىلع هؤارش بجيو ،ةدحولاب ًاقفرم مداعلا بوبنأ نوكي لا
!ريذحت
10
) ةفيفط ةيوازب ًلائام نوكي نأ بجي ،يقفأ لكشب بوبنلأا هيجوت دنع
ناك اذإ .ةلوهس رثكأ لكشب جراخلل ءاوهلا هيجوت حيتيل (ًابيرقت تاجرد
.ًلاوأ اهعلخ بجي هنإف ،نوبركلا محفل رتلافب ًادوزم ءاطغلا
رتلفلا ليدوم
ءاطغلا نم ليدوملا اذه بلطتي .ةفرغلل هعاجرإو ءاوهلا ةيقنتب ءاطغلا موقي
.طشنلا نوبركلا محف رتلفل ةقحلملا ةدحولا بيكرت
(رتلاف) رتلفو صاقنلإا لوحمو ،ءاوهلل هجوم دوجو ليدوملا اذه بلطتي
ىلعأ يف يولعلا بوبنلأا يف ءاوهلا تاحتف نوكت نأ بجي .نوبركلا محف
.نكمم ناكم
ةينقتلا تانايبلا
زارطلا
:عافترلاا
:ضرعلا
:قمعلا
مداعلا بوبنأ رطق
(مس)
مس
PYRAMID 60
61-82
59.8
50
15/12
مس
PYRAMID 70
61-82
69.8
50
15/12
مس
PYRAMID 90
61-82
89.9
50
15/12
ليدوملا دوك
حابصم
(تلوفلا)
(طاو) حابصملا بحس
(طاو) بحسلا يلامجإ
IHP 6.5 C M IX
IHP 6.5F C M IX
IHP 6.5F C M K
IHP 9.5F C M IX
IHP 9.5 C M IX
IHP 7.5 C M IX
نيجولاه
2 x 25
160
:ةيطلوفلا
:ةيطلوفلا
:ةلوسبكلا
داعبلأا
25W
نيجولاه
2 x 25 W
230 V
G9
L40xØ14
20W
نيجولاه
2 x 20 W
12 V
G4
L30xØ10
EN 62471
هيجوتلل اًقفو
1
رطخلا ةعومجم فينصت
LED
*
:ةيلاتلا يبورولأا داحتلاا حئاول عم ءاطغلا اذه قفاوتي
(12-12-2006
) "ةضفخنم ةيطلوفلل"
2006/95/EC
ةحئلا •
"EMC" (15-12-2004) 2004/108/EC
ةحئلا •
*
طقف ةنيعم تازارط يف رفوتم
79
يبرع
80
يبرع
195109850.01
03/2013 - XEROX FABRIANO
