ASRock Z77 OC Formula: 1. Введение

1. Введение

Благодарим вас за покупку материнской платы ASRock Z77 OC Formula надежной

материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock

жесткими требованиями к качеству. Она обеспечивает превосходную производительность

и отличается отличной конструкцией, которые отражают приверженность ASRock качеству

и долговечности.

Данное руководство по быстрой установке включает вводную информацию о материнской

плате и пошаговые инструкции по ее установке. Более подробные сведения о плате

можно найти в руководстве пользователя на компакт-диске поддержки.

Спецификации материнской платы и программное обеспечение

BIOS иногда изменяются, поэтому содержание этого руководства

может обновляться без уведомления. В случае любых модификаций

руководства его новая версия будет размещена на веб-сайте ASRock

без специального уведомления. Кроме того, самые свежие списки

поддерживаемых модулей памяти и процессоров можно найти на

сайте ASRock.

Адрес веб-сайта ASRock http://www.asrock.com

При необходимости технической поддержки по вопросам данной

материнской платы посетите наш веб-сайт для получения

информации об используемой модели.

www.asrock.com/support/index.asp

1.1 Комплектность

Материнская плата ASRock Z77 OC Formula

(форм-фактор CEB: 12,0 x 10,5 дюйма / 30,5 x 26,7 см)

Руководство по быстрой установке ASRock Z77 OC Formula

Компакт-диск поддержки ASRock Z77 OC Formula

6 x кабель данных Serial ATA (SATA) (дополнительно)

2 x кабель питания для жесткого диска Serial ATA (SATA) (дополнительно)

1 x I/O Щит Группы ввода / вывода

1 x Передняя панель USB 3.0

4 x корпусе Винты

6 x Жесткий диск Винты

1 x Кронштейн заднего разъема USB 3.0

1 x карта ASRock SLI_Bridge_2S

10 x подставок OC

Русский

термопасты GC-Extreme компании GELID

ASRock напоминает...

®

Для обеспечения максимальной производительности ОС Windows

TM

TM

7 / 7 64-bit / Vista

/ Vista

64-bit рекомендуется в BIOS выбрать для

параметра Storage Configuration (Конфигурация запоминающего

устройства) режим AHCI. Подробные сведения о настройке BIOS см.

в руководстве пользователя на прилагаемом компакт-диске.

144

ASRock Z77 OC Formula Motherboard

1.2 Спецификации

Платформа - форм-фактор CEB: 12,0 x 10,5 дюйма / 30,5 x 26,7 см

- Дизайн конденсатора Premium Gold (100% японские

высококачественные конденсаторы на основе проводящих

полимеров)

Комплект OC Комплект питания OC Formula

Formula - Дизайн системы питания DigiPower

- Двухстековый модуль MOSFET (DSM) (см. ОСТОРОЖНО, пункт 1)

- Несколько фильтрующих конденсаторов (MFC) (для фильтрования

различных видов шумов используются 3 различных конденсатора:

Оксидно-полупроводниковый DIP-конденсатор, POSCAP и MLCC)

- Катушка индуктивности Premium Alloy Choke (снижение потерь в

сердечнике на 70% по сравнению с сердечником из железного

порошка)

Комплект разъемов OC Formula

- Разъем питания высокой плотности

- Позолоченные контакты, 15 микрон (гнезда процессора и чипов

памяти)

Комплект охлаждения OC Formula

- Двойной режим охлаждения (комбинация активного воздушного и

водяного охлаждения)

- 8-слойная печатная плата

- 4 x 2 унции (56,7 г) меди

- термопасты GC-Extreme компании GELID

®

TM

Процессор - Поддержка процессора Intel

Core

i7 / i5 / i3 3-го и 2-го поколения

с помощью разъема для процессоров LGA 1155

- 12 + 4 проектирование фаз питания

®

- Поддержка технологии Intel

Turbo Boost 2.0

- Поддержка разблокированного ЦП серии K

- Поддержка технологии Hyper-Threading (см. ОСТОРОЖНО, пункт 2)

®

Набор микросхем - Intel

Z77

®

- Поддержка технологии Intel

Rapid Start Technology и Smart Connect

Technology

Память - Поддержка технологии Dual Channel DDR3 Memory Technology

(см. ОСТОРОЖНО, пункт 3)

- 4 x гнезда DDR3 DIMM

- Поддержите DDR3 3000+(OC)/2800(OC)/2666(OC)/2400(OC)/

2133(OC)/1866(OC)/1600/1333/1066 не- ECC, безбуферная память

- Максимальный объем системной памяти: 32 ГБ

(см. ОСТОРОЖНО, пункт 4)

®

- поддержка профиля Intel

Extreme Memory Prole (XMP)1.3/1.2

Русский

Гнезда - 2 x слота PCI Express 3.0 x16 (PCIE2/PCIE4: одна видеокарта в

расширения режиме x16 (PCIE2) / x8 (PCIE4) или две видеокарты в режиме

x8/x8) (см. ОСТОРОЖНО, пункт 5)

®

* PCIE 3.0 поставляется только в комплекте с ЦП Intel

Ivy Bridge. В

®

комплекте с ЦП Intel

Sandy Bridge поставляется только модель

PCIE 2.0.

145

ASRock Z77 OC Formula Motherboard

- 1 x слота PCI Express 2.0 x16 (PCIE5: режим x4)

- 2 x слота PCI Express 2.0 x1

TM

TM

- поддержка AMD Quad CrossFireX

, 3-Way CrossFireX

и

TM

CrossFireX

®

TM

TM

- поддержка NVIDIA

Quad SLI

и SLI

®

Графика * Встроенный видеоадаптер Intel

HD Graphics и выходы VGA

поддерживаются только с процессорами, оснащенными

интегрированным графическим процессором.

®

®

- Поддержка функций встроенных видеоадаптеров Intel

HD: Intel

®

TM

®

Quick Sync Video 2.0, Intel

InTru

3D, технологии Intel

Clear Video

®

TM

®

HD, Intel

Insider

, Intel

HD Graphics 2500/4000

®

- Pixel Shader 5.0, DirectX 11 с процессором Intel

Ivy Bridge, Pixel

®

Shader 4.1, DirectX 10.1 с процессором Intel

Sandy Bridge

- Макс. объем разделяемой памяти 1760Мб

(см. ОСТОРОЖНО, пункт 6)

- Поддержка HDMI 1.4a с максимальным разрешением до 1920х1200

@ 60 Гц

- Поддержка Auto Lip Sync, Deep Color (12 бит на цветовой канал),

xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим монитор

с разъемом HDMI) (см. ОСТОРОЖНО, пункт 7)

- Поддержка функции HDCP через разъемы HDMI

- Подержат Blu-луч 1080p (КОММУТАЦИОННАЯ ДОСКА) /

воспроизведение HD-DVD через разъемы HDMI

Аудиосистема - 7.1 CH HD Аудио HD с Довольной Защитой

(Кодер-декодер Аудио Realtek ALC898)

- Поддержка Premium Blu-ray audio

ЛВС - PCIE x 1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- поддержка Wake-On-LAN

- Поддержка энергосберегающего интерфейса Ethernet 802.3az

- Поддержка PXE

Разъемы ввода- I/O Panel

вывода на задней - 1 x порт клавиатуры/мыши PS/2

панели - 1 x HDMI порт

- 1 x порт Optical SPDIF Out

- 4 x порта USB 2.0 на задней панели в стандартной конфигурации

- 6 x порта USB 3.0 на задней панели в стандартной конфигурации

- 1 x Разъем RJ-45 LAN с светодиодным индикатором (индикатор

ACT/LINK и индикатор SPEED)

Русский

- 1 x кнопка Clear CMOS со светодиодом

- Соединитель звуковой подсистемы: тыльная колонка / центральная

/ субвуфер / линейный вход / передняя колонка / микрофон

(см. ПРЕДУПРЕЖДЕНИЕ 8)

SATA3 - 2 x порта SATA3 со скоростью передачи данных 6,0 Гбит/с от

®

контроллера Intel

Z77, с аппаратной поддержкой функций RAID

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage и технологии

Intel Smart Response), NCQ, AHCI и «горячего подключения»

146

ASRock Z77 OC Formula Motherboard

- 4 x порта SATA3 со скоростью передачи данных 6,0 Гбит/с от

контроллера Marvell SE9172, с аппаратной поддержкой функций

RAID (RAID 0 и RAID 1), NCQ, AHCI и «горячего подключения»

®

USB 3.0 - 2 x задних порта USB 3.0 на контроллере Intel

Z77 с поддержкой

интерфейсов USB 1.0/2.0/3.0 и скорости передачи данных до

5 Гбит/с

- 4 x задних порта USB 3.0 на контроллере Etron EJ188H с

поддержкой интерфейсов USB 1.0/2.0/3.0 и скорости передачи

данных до 5 Гбит/с

- 1 x передний разъем USB 3.0 (поддерживает 2 порта USB 3.0) на

®

контроллере Intel

Z77 с поддержкой интерфейсов USB 1.0/

2.0/3.0 и скорости передачи данных до 5 Гбит/с

Колодки и - 4 x разъема SATA2 3,0 Гбит/с, поддержка функций RAID (RAID 0,

плате RAID 1, RAID 5, RAID 10, Intel Rapid Storage и технологии Intel

Smart Response), NCQ, AHCI и горячего подключения

- 6 x разъема SATA3 6,0 Гбит/с

- 1 x Колодка инфракрасного модуля

- 1 x Датчик пользовательского инфракрасного модуля

- 1 x Колодка COM

- 1 x Колодка HDMI_SPDIF

- 1 x разъем Power LED

TM

- V-Probe

: 2 x 7 комплектов измерения напряжения на плате в

заданных точках

- 2 x соединитель CPU FAN (1 x 4-контактный, 1 x 3-контактный)

- 4 x соединитель Chassis FAN (1 x 4-контактный, 3 x 3-контактный)

- 1 x соединитель Power FAN (3-контактный)

- 1 x соединитель MOS FAN (3-контактный)

- 24-контактный Колодка питания ATX

- 8-контактный Разъем ATX 12 В

- 8-контактный Разъем ATX 4 В

- Разъем питания SLI/XFIRE

- Аудиоразъем передней панели

- 3 x Колодка USB 2.0 (одна колодка для поддержки 6)

дополнительных портов USB 2.0

- 1 x Колодка USB 3.0 (одна колодка для поддержки 2

дополнительных портов USB 3.0)

- 1 x Dr. Debug (7-сегментный ЖК-дисплей)

- 1 x кнопка Power Switch со светодиодом

- 1 x кнопка Reset Switch со светодиодом

- 1 x кнопка Clear CMOS со светодиодом

- Кнопка Rapid OC: кнопки +/- для регулировки частоты OC

- 1 x переключатель PCIe

- 1 x Post Status Checker (PSC) (см. ПРЕДУПРЕЖДЕНИЕ 9)

Русский

BIOS - 2 x 64Mb AMI UEFI Legal BIOS с поддержкой rpaфичеckoro

интеpфeйca поль зователя (1 x основная система BIOS и 1 x

система резервного восстановления BIOS)

- поддержка “Plug and Play”

- ACPI 1.1, включение по событиям

147

ASRock Z77 OC Formula Motherboard

- поддержка SMBIOS 2.3.1

- Регулировка напряжений CPU Core, IGPU, DRAM, 1.8V PLL, VTT,

VCCSA

Компактдиск - Драйверы, служебные программы, антивирусное программное

поддержки обеспечение (пробная версия), Пробная версия программы

CyberLink MediaEspresso 6.5, ASRock MAGIX Multimedia Suite -

поставщик

Уникальная - Formula Drive (см. ОСТОРОЖНО, пункт 10)

Особенность - ASRock Instant Boot

- ASRock Instant Flash (см. ОСТОРОЖНО, пункт 11)

- ASRock APP Charger (см. ОСТОРОЖНО, пункт 12)

- ASRock SmartView (см. ОСТОРОЖНО, пункт 13)

- ASRock XFast USB (см. ОСТОРОЖНО, пункт 14)

- ASRock XFast LAN (см. ОСТОРОЖНО, пункт 15)

- ASRock XFast RAM (см. ОСТОРОЖНО, пункт 16)

- ASRock Crashless BIOS (см. ОСТОРОЖНО, пункт 17)

- ASRock OMG (Online Management Guard)

(см. ОСТОРОЖНО, пункт 18)

- ASRock Internet Flash (см. ОСТОРОЖНО, пункт 19)

- ASRock Системный Браузер UEFI

- Предназначение осушителя ASRock (см. ОСТОРОЖНО, пункт 20)

- ASRock Interactive UEFI

- Профиль NickShih OC (см. ОСТОРОЖНО, пункт 21)

- Контроллер точной регулировки напряжения

(см. ОСТОРОЖНО, пункт 22)

- Timing Congurator

- Lucid Virtu Universal MVP (см. ОСТОРОЖНО, пункт 23)

* Lucid Virtu Universal MVP поддерживается только с процессорами,

оснащенными интегрированными интегрированным графическим

процессором.

- Hybrid Booster:

- ASRock U-COP (см. ОСТОРОЖНО, пункт 24)

- Защита от сбоев загрузки Boot Failure Guard (B.F.G)

- Ночное LED-освещение

Контроль - Датчики температуры процессора/корпуса/Power/MOS

оборудо-вания - Тахометры вентиляторов процессора/корпуса/Power/MOS

- Бесшумный вентилятор процессора/корпуса/MOS блока

(возможность авто матической настройки скорости вентилятора

системного блока в соответствии с температурой центрального

Русский

процессора)

- Мультиконтроль скорости вентилятора процессора/корпуса/MOS

- Многоточечный монитор температуры

- Контроль напряжения: +12V, +5V, +3.3V, Vcore

®

®

TM

Операцион - Совместимость с Microsoft

Windows

7 / 7 64-bit / Vista

/

TM

Поддержка 64-разрядной версии Vista

/ XP / XP 64-bit

(см. ОСТОРОЖНО, пункт 25)

ные системы - FCC, CE, WHQL

148

ASRock Z77 OC Formula Motherboard

Сертификаты - Совместимость с ErP/EuP Ready (требуется блок питания

совместимый с ErP/EuP) (см. ОСТОРОЖНО, пункт 26)

* Для детальной информации продукта, пожалуйста посетите наш вебсайт:

http://www.asrock.com

ВНИМАНИЕ

Следует понимать, что с оверклокингом связан определенный риск во всех

случаях, включая изменение установок BIOS, применение технологии Untied

Overclocking или использование инструментов оверклокинга сторонних

производителей. Оверклокинг может повлиять на стабильность работы

системы и даже вызвать повреждение входящих в нее компонентов и

устройств. Приступая к оверклокингу, вы полностью берете на себя все

связанные с ним риски и расходы. Мы не будем нести ответственность за

любые возможные повреждения в результате оверклокинга.

ОСТОРОЖНО!

1. МОП-транзистор с функцией «Dual-Stack» (DSM) – инновационный

новый дизайн МОП-транзисторов. Область установки кремниевых

кристаллов увеличена вдвое, благодаря установке двух кристаллов в

МОП-транзистор. Чем больше область установки кристаллов, тем ниже

показатель Rds(on). В сравнении с традиционными дискретными МОП-

транзисторами DSM имеет большую область установки кристаллов и

более низкий Rds(on), поэтому источник питания для процессора Vcore

более эффективен.

2. Информацию об установке параметров гиперпоточной технологии (Hyper-

Threading Technology) вы найдете на стр. 69 Руководства пользователя

на компакт-диске поддержки.

3. Данная материнская плата поддерживает технологию двухканальной

памяти Dual Channel Memory Technology. Перед ее использованием

не забудьте прочитать инструкции по правильной установке модулей

памяти в руководстве по установке (стр. 18).

4. В силу ограничения операционной системы фактическая емкость

памяти может быть меньше 4Гб для обеспечения резервного места для

®

TM

использования системой Windows

7 / Vista

/ XP. Таких ограничений нет

®

для Windows

OS с 64-bit центральным процессором. Технология ASRock

XFast RAM помогает использовать память, которая не используется ОС

®

Windows

.

5. Tолько PCIE2 и PCIE4 поддерживает скорость Gen 3. Для работы

PCI Express на скорости Gen 3 обязательно установите ЦП Ivy Bridge.

При установке ЦП Sandy Bridge работа PCI Express осуществляется

только на скорости PCI Express Gen 2.

6. Максимальная совместная емкость памяти определена продавцем

Русский

®

микропроцессорного набора и может измениться. Входите в Intel

веб-

сайт за последние информации, пожалуйста.

®

7. Функции xvYCC и Deep Color поддерживаются только в Windows

7 64-

бит / 7. Функция Deep Color будет включена только в том случае, если

монитор поддерживает функцию EDID (12-битные цветовые каналы).

149

ASRock Z77 OC Formula Motherboard

®

TM

Функция HBR поддерживается только в Windows

7 64-бит / 7 / Vista

64-

TM

бит / Vista

.

8. Поддерживается работа микрофонного входа в режимах моно и

стерео. Поддерживаются 2-, 4-, 6- и 8-канальный режимы вывода звука.

Соответствующие схемы подключения описаны на стр. 3.

9. Функция Post Status Checker (PSC) обеспечивает диагностику

компьютера при включении питания. При выявлении неисправностей

процессора, памяти, VGA или ЗУ загорается красный индикатор.

Индикатор отключается при нормальной работе четырех вышеуказанных

устройств.

10. Служебная программа Formula Drive – это универсальное средство

тонкой настройки различных функций системы с удобным и понятным

интерфейсом, включающая разделы Hardware Monitor (Наблюдение

за оборудованием), Fan-tastic Tuning, Overclocking («Разгон»

процессора), OC DNA (Параметры «разгона») and IES (Автоматическое

энергосбережение). В разделе Hardware Monitor (Наблюдение за

оборудованием) отображаются основные характеристики аппаратных

средств системы. В разделе Fan-tastic Tuning (Управление вентилятором)

отображается скорость вентилятора и температура, которые можно

регулировать. В разделе Overclocking («Разгон» процессора) можно

увеличить рабочую частоту ЦПУ, чтобы добиться оптимальной

производительности системы. В разделе OC DNA (Параметры «разгона»)

можно сохранить настройки «разгона» процессора в виде профиля,

который потом можно предложить для использования своим друзьям.

Друзья смогут загрузить профиль «разгона» на свои компьютеры и

получить аналогичный результат. В разделе IES (Автоматическое

энергосбережение) можно настроить регулятор напряжения так, что он

будет уменьшать количество работающих линий питания, чтобы поднять

КПД системы без ущерба для ее производительности во время простоя

ядер ЦПУ. Чтобы узнать, как работать с программой Formula Drive,

посетите наш сайт в Интернете.

Адрес сайта ASRock: http://www.asrock.com

11. ASRock Instant Flash – программа для прошивки BIOS, встроенная в Flash

ROM. Данное средство для обновления BIOS умеет работать без входа в

®

операционные системы, вроде MS-DOS или Windows

. Чтобы запустить

программу достаточно нажать <F6> во время самотестирования системы

(POST) или войти в BIOS при помощи кнопки <F2> и выбрать пункт AS-

Rock Instant Flash через меню. Запустите программу и сохраните новый

Русский

BIOS на USB-флэшку, дискету или жесткий диск. После этого вы сможете

оперативно обновить BIOS, без необходимости подготовки

дополнительной дискеты, без установки программы прошивки. Имейте в

виду, что USB-флэшка или винчестер должны использовать файловую

систему FAT32/16/12.

12. Если вы хотите быстрее и без ограничений заряжать свои устройства

Apple, например iPhone, iPad и iPod Touch, компания ASRock

приготовила отличное решение для вас – ASRock APP Charger. Просто

150

ASRock Z77 OC Formula Motherboard

установив драйвер APP Charger, вы сможете заряжать iPhone от

компьютера намного быстрее, ускорение составит до 40%. ASRock

APP Charger позволяет быстро заряжать несколько устройств Apple

одновременно и даже поддерживает непрерывную зарядку, когда

компьютер переходит в режим ожидания (S1), режим ожидания с

сохранением данных в ОЗУ (S3), режим гибернации (S4) или режим

выключения (S5). Установив драйвер APP Charger, вы испытаете

небывалое удобство зарядки.

Веб-сайт ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

13. SmartView — это интеллектуальная стартовая страница для браузера

IE, на которой отображаются наиболее посещаемые веб-сайты, история

посещений, друзья в Facebook и обновляемые потоки новостей.

Эта новая функция обеспечивает более удобное использование

возможностей Интернета. Системные платы ASRock эксклюзивно

снабжаются программой SmartView, помогающей поддерживать связь

®

с друзьями. Программа SmartView работает в ОС Windows

7 / 7 64 bit /

TM

TM

Vista

/ Vista

64 bit и браузере IE8.

Веб-сайт ASRock: http://www.asrock.com/Feature/SmartView/index.asp

14. Функция ASRock XFast USB увеличивает скорость работы устройств

USB. Рост скорости зависит от устройства.

15. ASRock XFast LAN обеспечивает более быстрый доступ к сети Интернет,

который даст описанные далее преимущества. Установка приоритетов

приложений ЛВС: можно задать оптимальный приоритет для своего

приложения и/или добавить новые программы. Более низкая латентность

в игре: после установки более высокого приоритета игре в режиме

онлайн, может снизиться латентность в игре. Формирование трафика:

можно одновременно просматривать видео высокого разрешения на

Youtube и загружать файлы. Анализ данных в реальном времени: в окне

состояния можно легко определить, какие потоки данных передаются в

данный момент времени.

16. ASRock XFast RAM – новая функция, входящая в состав утилиты Formula

Drive. Благодаря ей, используется область памяти, использование

®

которой не возможно на процессоре с 32-битной ОС Windows

.

ASRock XFast RAM сокращает время загрузки истории посещения веб-

сайтов, существенно ускоряя навигацию по сети Интернет. Кроме того,

скорость работы Adobe Photoshop 5 увеличивается в пять раз. В числе

преимуществ ASRock XFast RAM - сокращение частоты обращений к

SSD-накопителям и жестким дискам и продление срока их эксплуатации.

17. ASRock Crashless BIOS позволяет пользователям обновлять BIOS,

не боясь отказа. В случае отключения электроэнергии в процессе

обновления BIOS ASRock Crashless BIOS автоматически завершает

процедуру обновления BIOS после возобновления подачи энергии.

Обратите внимание на то, что BIOS размещается в корневом каталоге

Русский

вашего USB диска. Данная функция доступна только для портов USB2.0.

18. С помощью OMG администраторы могут устанавливать часы

использования Интернета или ограничивать к нему доступ в указанное

151

ASRock Z77 OC Formula Motherboard

время. Вы сможете составлять графики начала и окончания доступа

к Интернету для других пользователей. Для того, чтобы пользователи

не смогли обойти OMG, в гостевых учетных записях отсутствует опция

изменения системного времени.

19. Internet Flash осуществляет поиск доступных обновлений прошивки

UEFI на наших серверах. Иными словами, система автоматически

находит последние версии UEFI на наших серверах и выполняет

перепрограммирование, не входя в ОС Windows. Обратите внимание

на то, что активация данной функции возможна только на компьютерах,

настроенных как DHCP клиент.

20. Пользователи могут предотвратить повреждение материнской платы

вследствие влаги, включив функцию «Осушитель». При включении

функции «Осушитель» компьютер будет включаться автоматически,

чтобы осушить систему после входа в состояние S4/S5.

21. Профиль NickShin OC является опцией BIOS, которая показывает,

как мировой чемпион NickShin разгоняет эту системную плату. Она

обеспечивает удобный и эффективный способ использования настройки

NickShin OC, который упрощает сложную процедуру разгона.

22. Кроме стандартных параметров конфигурации напряжения в утилите

настройки UEFI, контроллер точной регулировки напряжения является

новым способом точной настройки напряжения для энтузиастов разгона,

стремящихся к достижению исключительных результатов.

23. Пакет VIRTU Universal MVP включает базовые возможности

технологии Virtu Universal, которая виртуализирует интегрированный

и дискретный графические процессоры для достижения лучших

среди аналогов функциональных характеристик. Это характеризует

TM

и Virtual Vsync

, благод аря бескомпромиссному качеству

видеоизображения. Благодаря дополнительным преимуществам

технологии HyperFormance technology, VIRTU Universal MVP

улучшает качество работы видеоигр, грамотно сокращая количество

ненужных задач по визуализации изображения в потоке между

центральным процессором, графическим процессором и монитором.

24. При обнаружении перегрева процессора работа системы автоматически

завершается. Прежде чем возобновить работу системы, убедитесь в

нормальной работе вентилятора процессора на материнской плате

и отсоедините шнур питания, а затем снова подключите его. Чтобы

улучшить отвод тепла, не забудьте при сборке компьютера нанести

термопасту между процессором и радиатором.

Русский

®

®

25. ОС Microsoft

Windows

XP / XP 64-разрядной версией, не

®

®

поддерживает ASRock XFast RAM. ОС Microsoft

Windows

TM

TM

Vista

/ Vista

64-разрядной / XP / XP 64-разрядной версией, не

®

®

поддерживает Intel

Smart Connect Technology и Intel

порта USB 3.0.

152

ASRock Z77 OC Formula Motherboard

26. EuP расшифровывается как Energy Using Product. Стандарт был

разработан Европейским Союзом для определения энергопотребления

готовых систем. По требованию EuP система в выключенном состоянии

должна потреблять менее 1 Вт энергии. Для соответствия стандарту EuP

нужны соответствующие материнская плата и блок питания. Компания

Intel предложила, что совместимый с EuP блок питания должен

обеспечивать 50% эффективность линии питания 5V при потреблении

100 мА (в режиме ожидания). Сверьтесь с информацией производителей

блоков питания, чтобы выбрать модель с поддержкой EuP.

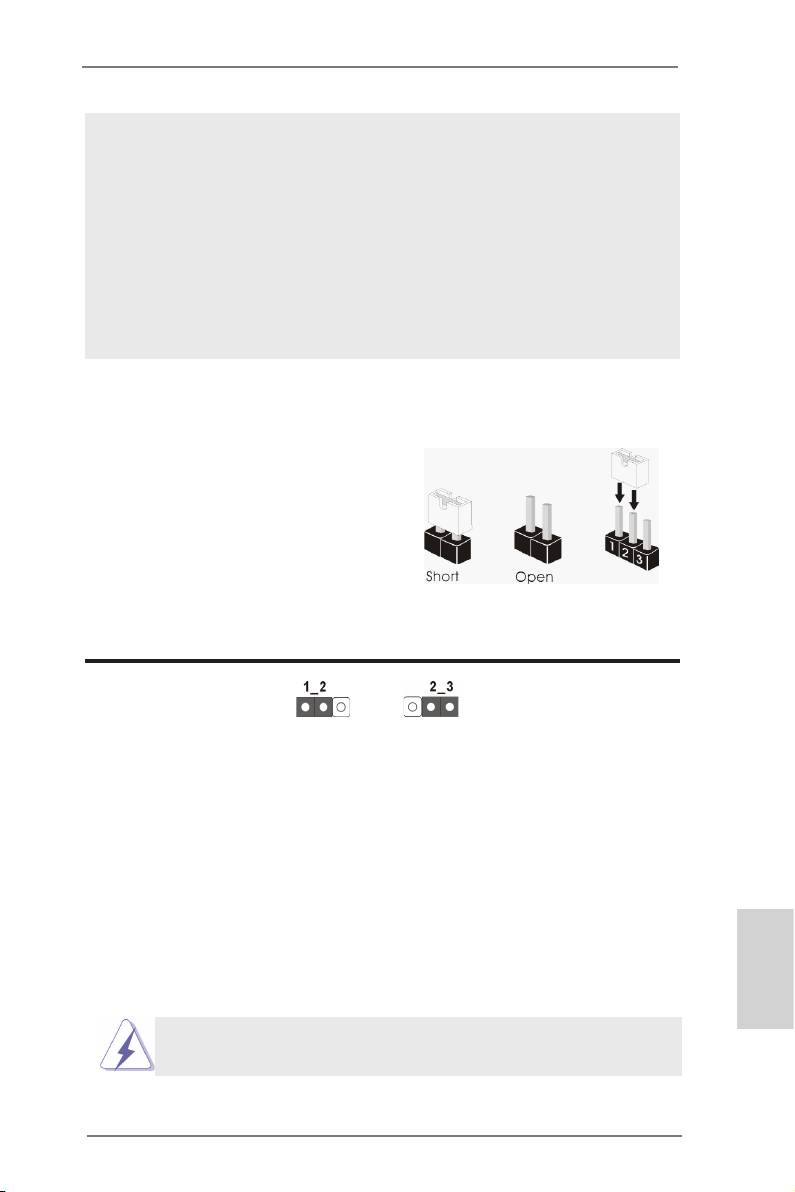

1.3 Установка перемычек

Конфигурация перемычек иллюстрируется

на рисунке. Когда перемычка надета на

контакты, они называются “замкнутыми”

(short). Если на контактах перемычки нет,

то они называются “разомкнутыми” (open).

На иллюстрации показана 3-контактная

перемычка, у которой контакты 1 и 2

замкнуты.

Перемычка Установка Описание

Очистка CMOS

(CLRCMOS1,

3-контактная перемычка)

(см. стр. 2, п. 46)

Стандартные Очистка CMOS

Примечание.

Контактная колодка CLRCMOS1 позволяет очистить данные CMOS. Для

очистки данных и восстановления заводских системных параметров сначала

выключите компьютер и отсоедините сетевую вилку кабеля питания от

электророзетки. Выждите не менее 15 секунд и колпачковой перемычкой на 5

секунд перемкните штырьки 2 и 3 контактной колодки CLRCMOS1. Однако не

производите очистку CMOS непосредственно после обновления BIOS. Если

необходимо очистить CMOS сразу же после окончания обновления BIOS, то,

перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а

затем завершить ее работу. Примите во внимание, что пароль, дата, время,

профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес

будут очищены только тогда, когда будет извлечена из своего гнезда батарейка

CMOS.

Русский

Переключатель Clear CMOS работает так же, как перемычка Clear

CMOS.

153

ASRock Z77 OC Formula Motherboard
