ASRock Z77 OC Formula: 1. Giriş
1. Giriş: ASRock Z77 OC Formula
1. Giriş
ASRock’ın kesintisiz titiz kalite denetimi altında üretilen güvenilir bir anakart olan
ASRock Z77 OC Formula anakartını satın aldığınız için teşekkür ederiz. ASRock’ın
kalite ve dayanıklılık konusundaki kararlılığına uygun güçlü tasarımıyla mükemmel
bir performans sunar.
Bu Hızlı Takma Kılavuzu anakarta giriş ve adım adım takma kılavuzu içerir. Anakart
hakkında daha ayrıntılı bilgiyi Destek CD’sinde sunulan kullanıcı kılavuzunda bula-
bilirsiniz.
Anakart özellikleri ve BIOS yazılımı güncelleştirilebileceğinden bu kılavuzun içeriği
önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumunda,
güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde sunulur. En
son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde bulabilirsiniz.
ASRock web sitesi http://www.asrock.com
Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler
için lütfen web sitemizi ziyaret edin.
www.asrock.com/support/index.asp
1.1 Paket İçindekiler
ASRock Z77 OC Formula Anakart
(CEB Form Faktörü: 12,0-inç x 10,5-inç, 30,5 cm x 26,7 cm)
ASRock Z77 OC Formula Hızlı Takma Kılavuzu
ASRock Z77 OC Formula Destek CD’si
6 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)
2 x Seri ATA (SATA) HDD Güç Kablosu (İsteğe Bağlı)
1 x G/Ç Panel Kalkanı
1 x USB 3.0 Ön Panel
4 x HDD Vida
6 x kasaya Vida
1 x Arka USB 3.0 Braketi
1 x ASRock SLI_Bridge_2S Kartı
10 x OC Standları
Türkçe
GELID GC-Extreme Termal Macun
ASRock Size Şunu Hatırlatır...
®
TM
TM
Windows
7 / 7 64-bit / Vista
/ Vista
64-bit ile daha iyi performans
elde etmek için, Depolama Kongürasyonundaki BIOS seçeneğini AHCI
moduna ayarlamanız tavsiye edilir. BIOS ayarı için, ayrıntıları öğrenmek
üzere lütfen destek CD'mizdeki "Kullanıcı Kılavuzu"na bakın.
164
ASRock Z77 OC Formula Motherboard
1.2 Özellikler
Platform - CEB Form Faktörü: 12,0-inç x 10,5-inç, 30,5 cm x 26,7 cm
- Birinci Sınıf Altın Kapasitör tasarımı (%100 Japon malı yüksek
kaliteli İletken Polimer Kapasitörler)
OC Formül Kiti OC Formula Güç Kit
- Digi Güç Tasarımı
- Çift İstii MOSFET (DSM) (bkz. DİKKAT 1)
- Çoklu Filtre Kapağı (MFC) (3 farklı kapasitör ile ltreden gelen
farklı gürültü: DIP sağlam kapak, POSCAP ve MLCC)
- Birinci Sınıf Alaşım Jiglesi (demir tozlu jigle ile
karşılaştırıldığında çekirdekte %70 düşüş)
OC Formül Konektör Kiti
- Yüksek Yoğunlukta Güç Konektörü
- 15μGold Parmak (CPU ve bellek soketleri)
OC Formül Soğutma Kiti
- İkiz Güç Soğutma (Aktif hava soğutma ve su soğutmayı
birleştirir)
- 8 Tabakalı PCB
- 4 x 2oz bakır
- GELID GC-Extreme Termal Macun
®
TM
CPU - LGA1155 Paketi’deki 3. ve 2. Nesil Intel
Core
i7 / i5 / i3’yi
destekler
- 12 + 4 Güç Fazı Tasarımı
®
- Intel
Turbo Boost 2.0 Teknolojisini destekler
- K-Serisi kilidi kaldırılmış işlemciyi destekler
- Hyper-Threading Teknolojisini destekler (bkz. DİKKAT 2)
®
Yonga seti - Intel
Z77
®
- Intel
Rapid Start Teknolojisini ve Smart Connect Teknolojisi’ni
destekler
Bellek - Çift Kanallı DDR3 Belleği Teknolojisi (bkz. DİKKAT 3)
- 4 x DDR3 DIMM yuva
- DDR3 3000+(OC)/2800(OC)/2666(OC)/2400(OC)/2133(OC)/
1866(OC)/1600/1333/1066 ECC olmayan, ara belleksiz bellek
- Sistem belleğinin maks. kapasitesi: 32 GB (bkz. DİKKAT 4)
®
- Intel
Extreme Bellek Prolini (XMP)1.3/1.2 destekler
Türkçe
Genişletme - 2 x PCI Express 3.0 x16 yuva (PCIE2/PCIE4: x16 (PCIE2) /
Yuvası x8 (PCIE4)’de tekli veya x8/x8 modda çiftli) (bkz. DİKKAT 5)
®
* PCIE 3.0, sadece Intel
Ivy Köprü İşlemcisiyle desteklenir.
®
Intel
Sandy Köprü İşlemciyle, sadece PCIE 2.0'ı destekler.
- 1 x PCI Express 2.0 x16 yuva (PCIE5: x4 modu)
- 2 x PCI Express 2.0 x1 yuva
165
ASRock Z77 OC Formula Motherboard
TM
TM
- AMD Quad CrossFireX
, 3-Way CrossFireX
ve
TM
CrossFireX
’i destekler
®
TM
TM
- NVIDIA
Quad SLI
ve SLI
’yı destekler
®
Grakler * Intel
HD Grak Yerleşik Görselleri ve VGA çıkışları, yalnızca
GPU entegre işlemciler tarafından desteklenmektedir.
®
®
- Intel
HD Graphics Dahili Görselleri: Intel
Hızlı Eşitleme
®
TM
®
Videosu 2.0, Intel
InTru
3D, Intel
Clear Video HD
®
TM
®
Teknolojisi, Intel
Insider
, Intel
HD Graphics 2500/4000
®
- Pixel Shader 5.0, Intel
Ivy Bridge işlemciye sahip DirectX 11.
®
Pixel Shader 4.1,Intel
Sandy Bridge işlemciye sahip DirectX
10.1
- Maks. paylaюэlan bellek 1760 MB (bkz. DЭKKAT 6)
- 60Hz’de 1920x1200’e kadar maks. зцzьnьrlьkle HDMI 1.4a
Teknolojisini destekler
- Auto Lip Sync, Deep Color (12bpc), HDMI ile xvYCC ve
HBR’yi (Yьksek Bit Hэzlэ Ses) destekler (Uyumlu HDMI
monitцr gerekir) (bkz. DЭKKAT 7)
- HDMI portlarэyla HDCP iюlevini destekler
- HDMI portlarэyla Tam HD 1080p Blu-ray (BD) / HD-DVD
oynatэmэnэ destekler
Ses - İçerik Korumalı (Realtek ALC898 Ses Codec’i) 7,1 Kanal HD
Ses
- Premium Blu-ray ses desteği
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/sn
- Broadcom BCM57781
- LAN’da Uyan özelliğini destekler
- Enerji Verimli Ethernet 802.3az desteği
- PXE’yi destekler
Arka Panel G/З Paneli
G/З - 1 x PS/2 Klavye/Fare Portu
- 1 x HDMI Portu
- 1 x Optik SPDIF Зэkэюэ Portu
- 4 x Kullanэma Hazэr USB 2.0 Portu
- 6 x Kullanэma Hazэr USB 3.0 Portu
Türkçe
- 1 x RJ-45 LAN Portu, LED’li (AKT/LЭNK LED’i ve HIZ LED’i)
- 1 x CMOS’u Temizleme Anahtarı
- HD Ses Jakı: Arka Hoparlör/Orta/Bas/Hat Girişi/Ön Hoparlör/
Mikrofon (bkz. DİKKAT 8)
®
SATA3 - 2 x SATA3 6,0Gb/sn Intel
Z77 konektör, donanım RAID
(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage ve
Intel Smart Response Teknolojisini), NCQ, AHCI ve “Sistem
166
ASRock Z77 OC Formula Motherboard
Açıkken Bileşen Takma” işlevlerini
- 4 x SATA3 6,0Gb/sn Marvell SE9172 konektör, donanım RAID
(RAID 0 ve RAID 1), NCQ, AHCI ve “Sistem Açıkken Bileşen
Takma” işlevlerini
®
USB 3.0 - Intel
Z77 tarafından 2 x Arka USB 3.0 bağlantı noktası,
5Gb/s’ye kadar USB 1.0/2.0/3.0
- Etron EJ188H tarafından 4 x Arka USB 3.0 bağlantı noktası,
5Gb/s’ye kadar USB 1.0/2.0/3.0
®
- Intel
Z77 tarafından 1 x Ön USB 3.0 bağlantısı (2 USB 3.0
bağlantı noktasını destekler), 5Gb/s’ye kadar USB 1.0/2.0/3.0
Konektör - 4 x SATA2 3,0Gb/sn, donanım RAID (RAID 0, RAID 1, RAID 5,
RAID 10, Intel Rapid Storage ve Intel Smart Response
Teknolojisini), NCQ, AHCI ve “Sistem Açıkken Bileşen Takma”
işlevlerini
- 6 x SATA3 6.0 Gb/sn konektör
- 1 x KÖ şi
- 1 x Kullanıcı Kızılötesi Modül Bağlantısı
- 1 x COM portu şi
- 1 x HDMI_SPDIF şi
- 1 x Güç LED’i şi
TM
- V-Probe
: 2 x 7 adet seri yerleşik gerilim ölçme noktası seti
- 2 x CPU FAN konektörü (1 x 4 pin, 1 x 3 pin)
- 4 x Kasa FAN konektörü (1 x 4 pin, 3 x 3 pin)
- 1 x Gьз FAN konektörü (3 pin)
- 1 x MOS FAN konektörü (3 pin)
- 24 pin ATX güç konektörü
- 8 pin 12V güç konektörü
- 4 pin 12V güç konektörü
- SLI/XFire güç konektörü
- Ön panel ses konektörü
- 3 x USB 2.0 ş (6 USB 2.0 portu destekler)
- 1 x USB 3.0 ş (2 USB 3.0 portu destekler)
- 1 x Dr. Debug (7 Segmentli Hata Ayıklama LED’i)
- 1 x LED’li Güç Anahtarı
- 1 x LED’li Sıfırlama Anahtarı
- 1 x LED’li CMOS’u Temizleme Anahtarı
- Hızlı OC Düğmsi: OC frekansını ayarlamak için +/- düğmeleri
Türkçe
- 1 x PCIe AÇMA/KAPAMA Anahtarı
- 1 x Post Durum Denetleyicisi (PSC) (bkz. DİKKAT 9)
BIOS Özelliği - 2 x 64 Mb GUI destekli AMI UEFI Geçerli BIOS (1 x Ana BIOS
ve 1 x BIOS Kurtarma Yedekleme)
- “Tak Çalıştır”ı destekler
167
ASRock Z77 OC Formula Motherboard
- ACPI 1.1 Uyumlu Uyandırma Olayları
- SMBIOS 2.3.1 Desteği
- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Voltaj Çoklu
ayarı
Destek CD’si - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme
Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü,
ASRock MAGIX Multimedya Seti - OEM
Benzersiz - Formula Drive (bkz. DİKKAT 10)
Özellik - ASRock Anında Önyükleme
- ASRock Anında Flash (bkz. DİKKAT 11)
- ASRock APP Charger (bkz. DİKKAT 12)
- ASRock SmartView (bkz. DİKKAT 13)
- ASRock XFast USB (bkz. DİKKAT 14)
- ASRock XFast LAN (bkz. DİKKAT 15)
- ASRock XFast RAM (bkz. DİKKAT 16)
- ASRock Crashless BIOS (bkz. DİKKAT 17)
- ASRock OMG (Online Management Guard) (bkz. DİKKAT 18)
- ASRock Internet Flash (bkz. DİKKAT 19)
- ASRock UEFI System Browser
- ASRock Nem Giderme İşlevi (bkz. DİKKAT 20)
- ASRock Interactive UEFI
- NickShih OC Proli (bkz. DİKKAT 21)
- İnce Ayar Yapılan V-Kontrolörü (bkz. DİKKAT 22)
- Timing Congurator
- Lucid Virtu Universal MVP (bkz. DİKKAT 23)
* Lucid Virtu Universal MVP, yalnızca GPU entegre işlemciler
tarafından desteklenmektedir.
- Hibrit Yükseltici:
- ASRock U-COP (bkz. DİKKAT 24)
- Önyükleme Hatası Koruması (B.F.G.)
- İyi Geceler LED’i
Donanım - CPU/Kasa/Güç/MOS Sıcaklık Duyarlılığı
Monitör - CPU/Kasa/Güç/MOS Fan Takometresi
- İşlemci/Kasa/MOS Sessiz Fanı (Kasa Fan Hızı’nın İşlemci
Türkçe
sıcaklığı ile Otomatik Ayar’ına izin verir)
- CPU/Kasa/MOS Fan Çoklu-Hız Kontrolü
- Çoklu nokta Termal Monitörü
- Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore
®
®
TM
TM
İS - Microsoft
Windows
7 / 7 64-bit / Vista
/ Vista
64-bit / XP /
XP 64-bit uyumlu (bkz. DİKKAT 25)
Sertikalar - FCC, CE, WHQL
168
ASRock Z77 OC Formula Motherboard
- ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli)
(bkz. DİKKAT 26)
* Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com
UYARI
Lütfen, ayarı BIOS'da ayarlama, Untied Overclocking Teknolojisi'ni uygulama veya
üçüncü taraf aşırı hızlandırma araçlarını kullanma gibi durumlarda aşırı hızlandırmayla
ilgili risk olduğunu unutmayın. Aşırı hızlandırma sisteminizin kararlılığını etkiler veya
hatta sisteminizin bileşenlerini ve cihazlarına zarar verebilir. Bu risk size aittir ve zararı
siz ödersiniz. Aşırı hızlandırmadan kaynaklanan olası zarardan sorumlu değiliz.
DİKKAT!
1. İkili Yığın MOSFET (DSM) MOSFET’ler arasındaki en yenilikçi tasarımdır.
Silikon kalıp alanı, iki kalıp bir MOSFET’e yüklenerek iki katına çıkarılmıştır.
Daha geniş kalıp alanı, ısı direnci daha düşük gerilim beslemesi. Gelenek-
sel ayrık MOSFET’ler ile karşılaştırıldığında, DSM daha geniş kalıp alanı
ve Isı direnci daha düşük gerilim beslemesi sağlayayabilir, böylece CPU
Vcore için güç tedariği daha verimli olur.
2. “Hyper Threading Teknolojisi” ayarı hakkında lütfen destek CD’sindeki
“Kullanıcı Kılavuzu”nda sayfa 69’ye bakın.
3. Bu anakart Çift Kanallı Bellek Teknolojisi’ni destekler. Çift Kanallı Bellek
Teknolojisi’ni uygulamadan önce, uygun yükleme hakkında sayfa 18’teki
bellek modüllerinin yükleme kılavuzunu okuduğunuzdan emin olun.
®
TM
4. İşletim sistemi kısıtlaması nedeniyle, Windows
7 / Vista
/ XP altında
sistem kullanımı için ayırmak için gerçek bellek boyutu 4 GB’den az olabilir.
®
®
64-bit CPU’lu Windows
OS için bu tür bir sınırlama yoktur. Windows
’un
kullanamadığı bellekten yararlanmak için ASRock XFast RAM’i kullanabilir-
siniz.
5. Sadece PCIE2 ve PCIE4 yuvası, Gen 3 hızına kadar destekler. PCI
Express kartı, Gen 3 hızında çalıştırmak için, lütfen Ivy Köprü İşlemcisini
yükleyin. Sandy Köprü İşlemcisini yüklemek isterseniz, PCI Express kartı
sadece PCI Express Gen 2 hızında çalışacaktır.
6. Maksimum paylaюэlan bellek boyutu yonga seti satэcэsэ tarafэndan
®
tanэmlanэr ve deрiюebilir. Lьtfen en son bilgileri iзin Intel
web sitesini
kontrol edin.
®
7. xvYCC ve Deep Color yalnэzca Windows
7 64-bit / 7’de destekle-
nir. Deep Color modu yalnэzca ekran EDID’de 12bpc’yi desteklerse
®
etkinleюtirilecektir. HBR Windows
7 64-bit / 7 / Vista™ 64-bit / Vista™
Türkçe
altэnda desteklenir.
8. Mikrofon çıkışı için, bu anakart hem stereo hem de mono modlarını
destekler. Ses çıkışı için, bu anakart 2 kanallı, 4 kanallı, 6 kanallı ve 8
kanallı modları destekler. Düzgün bağlantı için sayfa 3’teki tabloyu kontrol
edin.
169
ASRock Z77 OC Formula Motherboard
9. Post Durum Denetleyicisi (PSC) kullanıcı gücü açtığında bilgisayarı
denetler. CPU, Bellek, VGA veya depolamanın işlevsiz olması durumunda
kırmızı bir ışık yayar. Yukarıda adı geçen bölümlerin tümü normal olarak
çalıştığında ışık söner.
10. Formula Drive hepsi bir arada bir araç olup kullanıcı ile dost bir arayüzde
farklı sistem işlevlerinin ince ayarını yapmak için kullanılmakta olup buna
Donanım Monitörü, Fan-tastic Tuning, Hız Aşırtma, OC DNA ve IES
dahildir. Donanım Monitöründe sisteminizde okunan önemli değerleri
gösterir. Fan-tastic Tuning ayarlamanız için fan hızını ve sıcaklığını gösterir.
Hız aşırtmada optimum sistem performansı almak için CPU frekansını
hız aşırtma yapmanıza izin verilmiştir. OC DNA’da OC ayarlarınızı bir
prol olarak kaydedebilir ve arkadaşlarınız ile paylaşabilirsiniz. Ardından
arkadaşlarınız OC prolini kendi sistemine ekleyerek aynı OC ayarlarını
alabilir. IES’de (Akıllı Enerji Tasarrufu), CPU çekirdekleri boşta olduğunda
bilgisayarın performansından ödün vermeden gerilim düzenleyicisi çıkış
fazlarının sayısını düşürerek verimliliği iyileştirir. Formula Drive’nun çalışma
prosedürleri için lütfen web sitemizi ziyaret ediniz.
ASRock web sitesi: http://www.asrock.com
11. ASRock Anında Flash, Flash ROM’a katıştırılmış bir BIOS ash yardımcı
programıdır. Bu kullanışlı BIOS güncelleme aracı, sistem BIOS’unu MS-
®
DOS veya Windows
gibi ilk önce işletim sistemine girmeden güncelle
menizi sağlar. Bu yardımcı programla, POST sırasında <F6> tuşuna bas-
abilirsiniz veya BIOS ayarları menüsünün ASRock Anında Flash’a erişmesi
için <F2> tuşuna basabilirsiniz. Bu aracı başlatın ve yeni BIOS dosyasını
USB ash sürücünüze, diskete veya sabit sürücüye kaydedin, sonra
BIOS’unuzu yalnızca birkaç tıklatma ile ek bir disket veya diğer karmaşık
ash yardımcı programlarını hazırlamadan güncelleyebilirsiniz. Lütfen USB
ash sürücünün veya sabit diskin FAT32/16/12 dosya sistemi kullanması
gerektiğini unutmayın.
12. iPhone/iPad/iPod Touch gibi Apple cihazlarınızı şarj etmek için daha
hızlı ve daha özgür bir biçimde şarj etmek istiyorsanız, ASRock sizin için
mükemmel bir çözüm hazırladı - ASRock APP Charger. Sadece APP
Charger sürücünü kurarak, iPhone’unuzu bilgisayarınızdan daha çabuk ve
eskisinden 40% daha hızlı şekilde şarj edebilirsiniz. ASRock APP Charger
birçok Apple cihazını aynı anda ve hızlı bir biçimde şarj etmenize olanak
tanır ve hatta bilgisayarınız Bekleme modunda (S1), RAM’de Askıya Al
modunda (S3), uyku modunda (S4) veya kapalı(S5) iken sürekli şarj
etmeyi destekler. APP Charger sürücüsü kurulu iken kolaylıkla şimdiye hiç
Türkçe
olmadığı kadar harika bir şarj deneyimi yaşayabilirsiniz.
ASRock internet sitesi: http://www.asrock.com/Feature/AppCharger/index.
asp
13. İnternet tarayıcısının yeni bir işlevi olan SmartView, en sık ziyaret ettiğiniz
web sitelerini, geçmişinizi, Facebook arkadaşlarınızı ve sizin gerçek
zamanlı haber beslemelerinizi, daha kişisel bir İnternet deneyimi için
geliştirilmiş bir görünümde birleştiren IE için akıllı başlangıç sayfasıdır.
ASRock anakartları, hareket halindeki arkadaşlarınızla irtibat halinde
170
ASRock Z77 OC Formula Motherboard
kalmanıza yardım eden SmartView yardımcı programı ile donatılmıştır.
®
SmartView özelliğini kullanmak için işletim sistemi sürümünüzün Windows
TM
TM
7 / 7 64 bit / Vista
/ Vista
64 bit, ve tarayıcı sürümünüzün IE8 olmasına
dikkat edin. ASRock web sitesi: http://www.asrock.com/Feature/SmartView/
index.asp
14. ASRock XFast USB, USB bellek aygıtı performansını arttırabilir. Perfor-
mans aygtının özelliğine göre değişiklik gösterebilir.
15. ASRock XFast LAN hızlı internet erişimi sağlarken aşağıdaki avantajlara
da sahiptir. LAN uygulaması Önceliklendirmesi: Uygulama önceliğinizi ideal
şekilde yapılandırabilir ve/veya yeni programlar ekleyebilirsiniz. Oyunda
Daha Az Gecikme Zamanı: Çevrimiçi oyun önceliğini daha yükseğe
ayarladığınızda, oyundaki gecikmeler azalabilir. Trak Şekillendirme: You-
tube HD video izleyebilir ve aynı anda dosyaları indirebilirsiniz. Verilerinizin
Gerçek Zamanlı Analizi: Durum penceresi ile, şu anda aktardığınız hangi
verilerin akışının yapıldığını kolaylıkla yapılandırabilirsiniz.
®
16. ASRock XFast RAM, Formula Drive eklenen yeni bir işlev. Windows
32-bit
işletim sistemi CPU’su altında kullanılamayan bellek alanından tamamen
yararlanır. ASRock XFast RAM webde sörfü şimdiye kadar olmadığı kadar
hızlandırırken önceden ziyaret edilen web sitelerinin yüklenme süresini
kısaltır. Ayrıca Adobe Photoshop’ın hızını 5 kat arttırır. ASRock XFast
RAM’in başka bir avantajı da, SSD veya HDD’lerinize erişim sıklığını
azaltarak kullanım ömürlerini uzatması.
17. ASRock Crashless BIOS kullanıcıların arıza çıkma korkusu olmadan
BIOS’larını güncellemesine imkan verir. BIOS güncelleme işlemi sırasında
güç kaybı yaşanırsa, ASRock Crashless BIOS güç geri geldiğinde
BIOS güncelleme işlemini otomatik olarak tamamlayacaktır. Lütfen,
BIOS dosyalarının USB diskinizin kök dizinine yerleştirilmesi gerektiğini
unutmayın. Bu özelliği yalnızca USB2.0 bağlantı noktaları desteklemektedir.
18. Yöneticiler OMG vasıtasıyla bir internet yasaklı saat oluşturabilir veya
belirli saatlerde internet erişimini sınırlandırabilirler. Başka kullanıcılara
sağlanan internet erişim izni başlangıç ve bitiş saatlerini programlayabil-
irsiniz. Kullanıcıların OMG’yi atlatmasını önlemek için, sistem saatinde
değişiklik yapma izni olmayan ziyaretçi hesaplarına ihtiyaç duyulur.
19. Internet Flash, sunucularımızda bulunan UEFI ürün yazılımı güncellemel-
erini araştırır. Başka bir deyişle, sistem sunucularımızdaki en son UEFI’yi
otomatik olarak algılar ve Windows İşletim Sistemi’ne girmeden yükselt-
me işlemini yapar. Bu işlevi etkinleştirmek için DHCP yapılandırılmış bir
bilgisayarda çalışıyor olmanız gerektiğini lütfen unutmayın.
20. Kullanıcılar “Nem Giderme İşlevi”’ni etkinleştirerek anakartın nemden
dolayı hasar görmesini önleyebilir. Nem Giderme İşlevi etkinleştirildiğinde,
bilgisayar S4/S5 durumuna girdikten sonra sistemin nemini gidermek için
Türkçe
otomatik olarak açılacaktır.
21. NickShih’in OC Proli bir BIOS seçeneği olup global OC şampiyonu olan
Nick’in bu anakartı nasıl hız aşımına uğrattığını gösterir. Komplike hız
aşırtımı sürecini basitleştiren Nick’in OC ayarını kullanmak için güvenilir
ve etkin bir yolu kullanır.
171
ASRock Z77 OC Formula Motherboard
22. UEFI Setup Programındaki geleneksel voltaj yapılandırma seçeneklerinin
yanı sıra, İnce Ayar Yapılan V-Kontrolörü, hız aşındırma yapan uçlarda
yaşayan kişiler için voltaj ince ayar seçeneklerinin yeni bir koleksiyonu-
dur.
23. VIRTU Universal MVP, mükemmel tüetme işlevi için bütünleşik GPU ve
ayrık GPU’yu sanallaştıran Virtu Universal teknolojisinin temel özelliklerini
TM
içermektedir. Rakipsiz görsel kalite için Virtual Vsync
özelliğine de sa-
hiptir. HyperFormance teknolojisinin arttırılan faydaları ile, VIRTU Univer-
sal MVP İşlemci, GPU ve ekran arasındaki akışta bulunan gereksiz yere
sunulan görveleri akıllı bir şekilde azaltarak oyun performansını yükseltir.
24. CPU aşırı ısınması algılandığında, sistem otomatik olarak kapatılır. Sistemi
devam ettirmeden önce, lütfen anakarttaki CPU fanının düzgün çalıştığını
kontrol edin ve güç kablosunu çıkarın, sonra geri takın. Isı geçişini artırmak
için, PC sistemini yüklediğinizde CPU ile ısı emici arasına ısı macunu
sürmeyi unutmayın.
®
®
25. ASRock XFast RAM, Microsoft
Windows
XP / XP 64-bit ile uyumlu
®
®
değildir. Intel
Smart Connect Teknolojisini ve Intel
USB 3.0 bağlantı
®
®
TM
TM
noktası, Microsoft
Windows
Vista
/ Vista
64-bit / XP / XP 64-bit ile
uyumlu değildir.
26. Enerji Kullanan Ürün anlamına gelen EuP, tamamlanmış sistemler için güç
tüketimini tanımlamak için Avrupa Birliği tarafından düzenlenen bir gerekli-
liktir. EuP’a göre, kapalı mod durumunda tamamlanmış sistemin toplam AC
gücü 1,00W altında olmalıdır. EuP standardını karşılamak için, EuP hazır
anakart ve EuP hazır güç kaynağı gerekir. Intel’in önerisine göre, EuP
hazır güç kaynağının 100 mA akım tüketiminde 5v beklemede güç etkinliği
%50’den yüksektir standardını karşılaması gerekir. EuP hazır güç kaynağı
seçimi için, daha fazla ayrıntı için güç kaynağı üreticisine başvurmanızı
öneririz.
Türkçe
172
ASRock Z77 OC Formula Motherboard

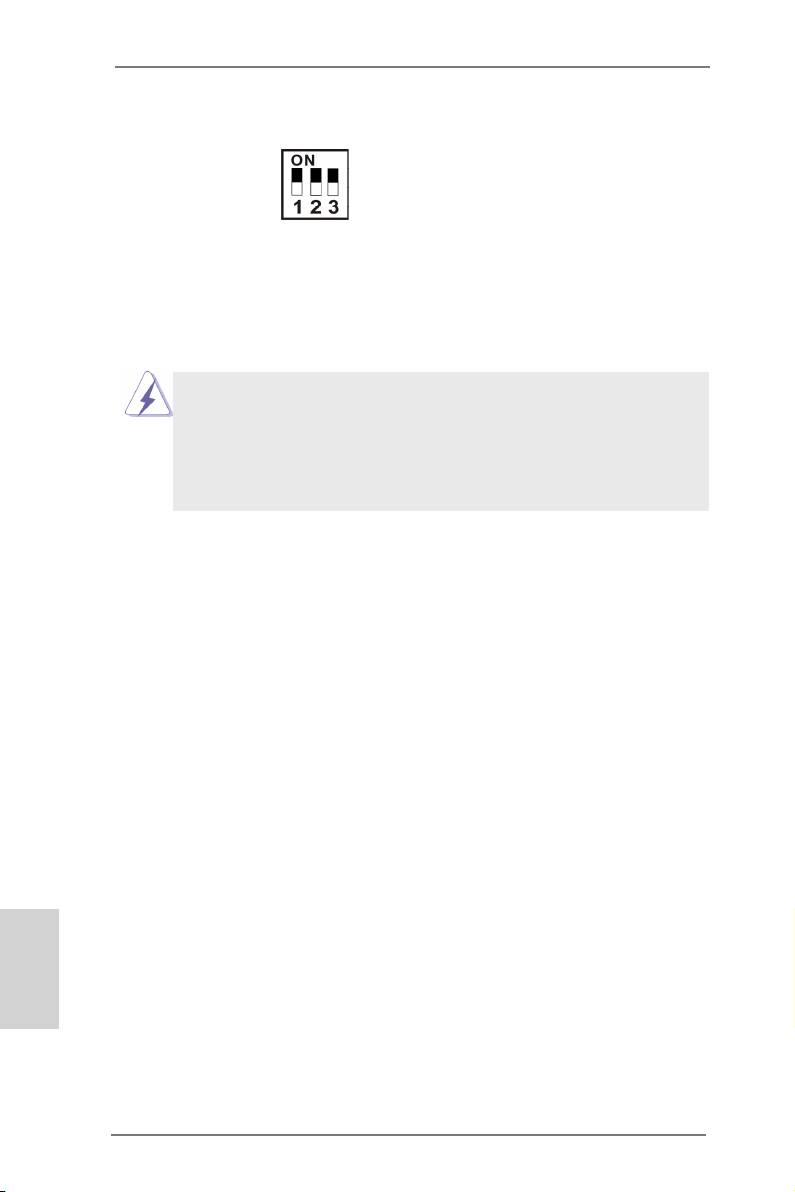

1.3 Jumper'ların Ayarı
Şekilde jumper'ların nasıl ayarlandıkları
gösterilmektedir. Jumper kapağı pinler üzerine
yerleştirildiğinde jumper "Kapalı" dır. Jumper
kapağı pinler üzerindeyken jumper "Açık" tır.
Şekilde pin1 ve pin2'si "Kapalı" olan jumper
kapağı bu 2 pine yerleştirilmiş 3-pinli jumper
gösterilmektedir.
Jumper Ayar
CMOS’u temizleme
(CLRCMOS1, 3-pinli jumper)
(bkz. s.2 No. 46)
Clear CMOSDefault
Not:
CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem
parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı
kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten
sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası
kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin.
BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse,
ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini
gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı
varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında
temizleneceğini lütfen aklınızda bulundurunuz.
CMOS Devresini Temizle, CMOS Ayarı'nı Temizle ile aynı işleve
sahiptir.
BIOS Seçim Atlatıcısı
(BIOS_SEL1)
(bkz. s.2 No. 32)
Yedek BIOSVarsayılan
(Ana BIOS)
Not:
Bu anakartta iki BIOS anakart vardır, biri ana BIOS olup diğeri yedek BIOS’dur
ve sisteminizin güvenliği ve dengesi için korumayı geliştirir. Normalde, sistem
ana BIOS’da çalışır. Ancak, ana BIOS bozulmuşsa ya da hasar görmüşse, lütfen
pin2 ve pin3’ü kısaltmak için bir atlatıcı şapkası kullanın, ardından yedek BIOS
Türkçe
bir sonraki sistem başlatmada çalışacaktır. Bunun ardından, pin1 ve pin2’yi tekrar
kısaltın, ardından “ASRock Instant Flash“ veya “ASRock Internet Flash“ öğesini
BIOS kurulum programında kullanarak BIOS dosyasını ana BIOS’a kopyalayarak
sistemin normal çalıştığından emin olun. Sistem güvenliğinin sağlandığından emin
olmak için, kullanıcılar yedek BIOS’u manuel olarak güncelleyemezler.
173
ASRock Z77 OC Formula Motherboard
1.4 Yerleşik Fişler ve Konektörler
Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve konektörlerin üzerine
jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper
kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!
Seri ATA2 Konektörler Bu dört Seri ATA2 (SATA2)
(SATA2_2_3: bkz. s.2, No. 19)
konektör, dahili depolama
(SATA2_4_5: bkz. s.2, No. 18)
cihazları için SATA veri
SATA2_4
SATA2_5
kablolarını destekler. Geçerli
SATA2 arayüzü 3,0 Gb/sn veri
aktarım hızına izin verir.
SATA2_2
SATA2_3
Seri ATA3 Konektörler Bu altı Seri ATA3 (SATA3)
(SATA3_0_1: bkz. s.2, No. 20)
konektör, dahili depolama
(SATA3_M0_M1: bkz. s.2, No. 21)
cihazları için SATA veri
SATA3_0
SATA3_1
(SATA3_M2_M3: bkz. s.2, No. 22)
kablolarını destekler. Geçerli
SATA3 arayüzü 6,0 Gb/sn veri
aktarım hızına izin verir.
SATA3_M0
SATA3_M1
SATA3_M2
SATA3_M3
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA / SATA2 / SATA3 sabit
(İsteğe bağlı)
diskine veya anakarttaki
SATA2 / SATA3 konektörüne
bağlanabilir.
Seri ATA (SATA) Güç Kablosu Lütfen SATA güç kablosunun
(İsteğe bağlı)
siyah ucunu her sürücüde
bulunan güç konektörüne
bağlayın. Sonra, SATA güç
Türkçe
SATA HDD güç konektörüne
kablosunun beyaz ucunu güç
bağlama
kaynağının güç konektörüne
güç kaynağına bağlama
bağlayın.
174
ASRock Z77 OC Formula Motherboard
USB 2.0 Fişleri G/Ç panelindeki varsayılan dört
(9-pinli USB4_5)
USB 2.0 portundan başka, bu
(bkz. s.2 No. 31)
anakartta üç USB 2.0 şi
bulunur. Her USB 2.0 şi iki
USB 2.0 portunu destekler.
(9-pinli USB6_7)
(bkz. s.2 No. 34)
(9-pinli USB8_9)
U SB_PWR
P-9
(bkz. s.2 No. 35)
P +9
GND
DUMMY
1
GND
P +8
P-8
U SB_PWR
USB 3.0 Fişleri I/O panelinde bulunan altı adet
(19-pinli USB3_6_7)
varsayılan USB 3.0 bağlantı
(bkz. s.2 No. 15)
noktasının yanı sıra, bu ana
kart üzerinde bir adet USB 3.0
bağlantısı bulunur. Bu USB 3.0
bağlantısı iki adet USB 3.0
bağlantı noktasını
destekleyebilir.
Kızılötesi Modülü Fişi Bu ş, isteğe bağlı bir kablosuz
(5-pinli IR1)
aktarma ve alma kızılötesi
(bkz. s.2 No. 38)
modülünü destekler.
Kullanıcı Kızılötesi Modül Bağlantısı Bu ş, uzaktan kumanda alıcısı
(4-pinli CIR1)
destekler.
(bkz. s.2 No. 36)
Ön Panel Ses Fişi Bu, panel ses kablosu için
GND
P RESENCE#
Türkçe
M IC_RET
(9-pinli HD_AUDIO1)
uygun bağlantı sağlayan ve
OUT_RET
(bkz. s.2 No. 41)
ses cihazlarını kontrol etmeyi
sağlayan bir arayüzdür.
1
O UT2_L
J _SENSE
O UT2_R
M IC2_R
M IC2_L
175
ASRock Z77 OC Formula Motherboard
1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel kablosunun
HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen sisteminizi yüklemek
için kılavuzumuzdaki ve kasa kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki gibi takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Ground'u (GND) Ground'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses
paneli için bağlamanız gerekmez.
E. Ön mikrofonu etkinleştirmek için
®
Windows
XP / XP 64-bit İS için:
“Karıştırıcı”yı seçin. “Kaydedici”yi seçin. Sonra “Ön Mikrofon”u tıklatın.
®
TM
TM
Windows
7 / 7 64-bit / Vista
/ Vista
64-bit İS için:
Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses
Seviyesi”ni ayarlayın.
Sistem Paneli Fişi Bu ş, birçok sistem ön paneli
(9-pinli PANEL1)
işlevini barındırır.
(bkz. s.2 No. 25)
Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu
göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.
Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.
PWRBTN (Güç Anahtarı):
Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını
kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.
RESET (Sıfırlama Anahtarı):
Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar
donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,
bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.
PLED (Sistem Gücü LED’i):
Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem
çalışırken LED yanar. Sistem S1/S3 uyku modunda iken LED yanıp sön
Türkçe
meye devam eder. Sistem S4 uyku modunda veya kapalı (S5) iken
LED söner.
HDLED (Sabit Disk Çalışma LED’i):
Kasa üzerindeki sabit disk çalışma LED’ini ön panele bağlayın. Sabit
disk veri okurken veya yazarken LED yanar.
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel
modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,
176
ASRock Z77 OC Formula Motherboard
sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel
modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin
atamalarının doğru biçimde eşleştirildiğinden emin olun.
Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu şe
(4-pinli SPEAKER1)
bağlayın.
(bkz. s.2 No. 23)
Güç LED’i Fişi Sistem gücü durumunu
(3-pinli PLED1)
belirtmek için lütfen kasa güç
(bkz. s.2 No. 24)
LED’ini bu şe bağlayın. Sistem
çalışırken LED açıktır. LED S1/
S3 durumunda yanıp sönmeye
devam eder. LED S4
durumunda veya S5 durumun
da (güç kapalı) kapalıdır.
Kasa/güç/MOS Fan Konektörü Lütfen kasa fan kablolarını
(4-pinli CHA_FAN1)
CH A_FAN_SPEED
fanına bu konektöre bağlayın
+1 2V
FA N_SPEED_CONT ROL
(bkz. s.2 No. 37)
ve siyah kabloyu toprak pinine
GN D
bağlayın.
(3-pinli CHA_FAN2)
(bkz. s.2 No. 33)
(3-pinli CHA_FAN3)
CHA_FAN_SPEED
(bkz. s.2 No. 17)
+12V
GND
(3-pinli CHA_FAN4)
(bkz. s.2 No. 49)
GND
+ 12V
CHA_FAN_SPEED
(3-pinli PWR_FAN1)
(bkz. s.2 No. 16)
(3-pinli MOS_FAN1)
(bkz. s.2 No. 50)
CPU Fan Konektörü Lütfen fan kablolarını CPU
4 3 2 1
4-pinli CPU_FAN1)
fanına bu konektöre bağlayın ve
Türkçe
GND
(bkz. s.2 No. 4)
siyah kabloyu toprak pinine
+ 12V
CPU_FAN_SPEED
bağlayın.
FAN_S PEED_CONTROL
177
ASRock Z77 OC Formula Motherboard
Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU
fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.
3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı
planlıyorsanız, lütfen Pin 1-3'e bağlayın.
Pin 1-3 Bağlı
3-Pinli Fanı Takma
(3-pinli CPU_FAN2)
(bkz. s.2 No. 5)
ATX Güç Konektörü Lütfen bir ATX güç kaynağını
12
24
(24-pinli ATXPWR1)
bu konektöre bağlayın.
(bkz. s.2 No. 14)
1
13
Bu anakart 24-pinli ATX güç konektörü sağlasa da
12
24
geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da
çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,
lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.
20-Pinli ATX Güç Kaynağını Takma
1
13
ATX 12V Güç Konektörü Lütfen bir ATX 12V güç
8 5
(8-pinli ATX12V1)
kaynağını bu konektöre
4 1
(bkz. s.2 No. 2)
bağlayın.
Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir
4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç
kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte
takın.
8 5
4-Pinli ATX 12V Güç Kaynağını Takma
Türkçe
4 1
(4-pinli ATX12V2)
(bkz. s.2 No. 1)
178
ASRock Z77 OC Formula Motherboard
SLI/XFIRE Güç Konektörü Lütfen bir SLI/XFIRE güç
(4-pinli SLI/XFIRE_PWR1)
kaynağını bu konektöre
(bkz. s.2 No. 39)
bağlayın.
SLI/XFIRE_POWER1
Seri port Fişi Bu COM1 şi bir seri port
(9-pinli COM1)
modülünü destekler.
(bkz. s.2 No. 40)
HDMI_SPDIF Fişi HDMI_SPDIF şi, SPDIF ses
(2-pinli HDMI_SPDIF1)
çıkışını HDMI VGA kartına
1
GN D
(bkz. s.2 No. 42)
sağlar, sistemin HDMI Dijital
SP DIFOUT
TV/projektör/LCD cihazlarını
bağlamasına izin verir. Lütfen
HDMI VGA kartının
HDMI_SPDIF konektörünü bu
şe bağlayın.
TM
V-Probe
HKullanıcılar VCCM, VCCSA,
(7-pinli VOL_CON1,
VTT2, VTT1, VCORE,
7-pinli VOL_CON2)
DMI_COMP, XCLK_RCOMP,
(bkz. s.2 No. 13)
DMI, PCH2, PCH ve
1.8V_PLL’yi içeren yerleşik
parçaların gerilimini ölçebilir.
VCCM: DRAM gerilimi
VCCSA: CPU sistem ajan gerilimi
VTT2: Ana VTT gerilimi
VTT1: 2. VTT gerilimi
VCORE: CPU çekirdek gerilim
DMI_COMP: DMI COMP gerilimi
XCLK_RCOMP: Dahili saat jen COMP gerilimi
DMI: DMI gerilimi
PCH2: Yonga seti çekirdek gerilimi
PCH: 2. yonga seti çekirdek gerilimi
Türkçe
1.8V_PLL: CPU PLL gerilimi
179
ASRock Z77 OC Formula Motherboard
Ön USB 3.0 Panelinin Kurulum Kılavuzu
Adım 1
Verilen Ön USB 3.0 Panelini, dört HDD
Adım 2
2,5” HDD/SSD’yi Ön USB 3.0 Paneline
vidasını ve altı şasi vidasını hazırlayın.
dört adet HDD vidasını kullanarak
vidalayın.
Adım 3
Ön USB 3.0 Panelini şasinin 2,5” sürücü
Adım 4
Ön USB 3.0 Panelini altı şasi vidası ile
yuvasına kurun.
sürücü yuvasına vidalayın.
Adım 5
Ön USB 3.0 kablosunu anakarttaki USB 3.0
Adım 6
Ön USB 3.0 Paneli zaten kullanılıyor.
başlığına (USB3_6_7) takın.
Arka USB 3.0 Braketinin Kurulum Kılavuzu
Adım 1 Adım 2
Ön USB 3.0 Panelinden iki vidayı sökün.
USB 3.0 kablosunu ve arka USB 3.0
braketini bir araya getirin.
Türkçe
İki vidayı arka USB 3.0 braketine
Adım 4Adım 3
Arka USB 3.0 braketini kasaya
vidalayın.
yerleştirin.
180
ASRock Z77 OC Formula Motherboard
1.5 Akıllı Anahtarlar
Anakartta altı akıllı anahtar vardır: güç anahtarı, sıfırlama anahtarı ve net CMOS
anahtarı kullanıcıların hızlı bir şekilde açma/kapama yapmalarına ya da sistemi
temizleme CMOS değerlerini sıfırlamalarına olanak sağlar; + / - hızlı OC düğmeleri
kullanıcıların OC frekansını hızlı ve kolay bir şekilde ayarlamalarına olanak sağlar;
PCIe AÇMA/KAPAMA, kullanıcılara üç anahtar sağlayarak PCIE yuvalarını tek bir
tıkla etkinleştirmelerine veya devre dışı bırakmalarına olanak sağlar.
Güç Anahtarı Güç Anahtarı, kullanıcıların
(PWRBTN)
hızlı bir şekilde sistemi açıp
Power
(bkz. s.2 No.27)
kapatmalarını sağlayan akıllı
bir anahtardır.
Sıfırlama Anahtarı Sıfırlama Anahtarı,
(RSTBTN)
kullanıcıların hızlı bir şekilde
Reset
(bkz. s.2 No.28)
sistemi sıfırlamalarını
sağlayan akıllı bir anahtardır.
CMOS’u Temizleme Anahtarı CMOS’u Temizleme Anahtarı,
(CLRSBTN)
kullanıcıların hızlı bir şekilde
(bkz. s.3 No.14)
CMOS değerlerini
temizlemelerini sağlayan akıllı
bir anahtardır.
+ / - Hızlı OC Düğmeleri + / - Hızlı OC Düğmeleri
(MINUS1: bkz. s.2, No. 10)
kullanıcıların Hızlı OC
(PLUS1: bkz. s.2, No. 11)
Aygıtındaki OC frekansını
hızlı ve kolay bir şekilde
ayarlamalarına olanak sağlar.
Bu overclock davranış gibi, sistem yapılandırmasına bağlıdır
bellek kapasitesi, termal çözümü, vb Overclock sisteminizi etkileyebilir
stabilite, veya hatta bileşenleri ve cihazlar zarar verebilir. Biz değildir
overclock getirebileceği olası zararlardan sorumlu.
Türkçe
181
ASRock Z77 OC Formula Motherboard
PCIe AÇMA/KAPAMA Anahtarı PCIe AÇMA/KAPAMA Anahtarı
(SWITCH1)
ilgili PCIE x16 yuvalarını
1: PCIE2
(bkz. s.2 No.9)
etkinleştirmenize ve
2: PCIE4
engellemenize olanak sağlar.
3: PCIE5
Takılı PCIE x16 kartlarından biri
arızalı ise, PCIe AÇMA/
KAPAMA Anahtarını kullanarak
kartları çıkarmanıza gerek
kalmadan tek bir tıkla arızalı
olanı bulabilirsiniz.
1. Anahtarı değiştirmeden önce sistemi kapattığınızdan emin olun.
2. PCIe AÇMA/KAPAMA Anahtarını kapattığınızda, kötü tasarlanmış olsa bile
PCIE kartınız yanabilir. Kartın teknik özellikleri ile ilgili ayrıntılı bilgi için,
lütfen kart satıcısı ile temasa geçiniz.
3. PCIe PCIE kartınız yanabilir sadece hata giderme içindir. Eğer PCIE kartınızı
kullanmak istemiyorsanız, lütfen anakarttan çıkarın.
Türkçe
182
ASRock Z77 OC Formula Motherboard
Оглавление
- Motherboard Layout
- I/O Panel
- 1. Introduction
- 2. Installation
- 3. BIOS Information
- 1. Einführung
- 2. BIOS-Information
- 1. Introduction
- 2. Informations sur le BIOS
- 1. Introduzione
- 2. Informazioni sul BIOS
- 1. Introducción
- 2. BIOS Información
- 1. Введение
- 2. Информация о BIOS
- 1. Giriş
- 2. BIOS Bilgileri
- 1. 제품소개
- 2. 시스템 바이오스 정보
- 1. 主板簡介
- 2. BIOS 信息
- 1. 主機板簡介
- 2. BIOS 訊息
- 1. Penjelasan
