ASRock Z77 OC Formula: 1. Introduzione

1. Introduzione

Grazie per aver scelto una scheda madre ASRock Z77 OC Formula, una scheda

madre afdabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni

eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca

della qualità e della resistenza.

Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la

guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si

possono trovare nel manuale per l’utente presente nel CD di supporto.

Le speciche della scheda madre e il software del BIOS possono essere

aggiornati, pertanto il contenuto di questo manuale può subire

variazioni senza preavviso. Nel caso in cui questo manuale sia

modicato, la versione aggiornata sarà disponibile sul sito di ASRock

senza altro avviso. Sul sito ASRock si possono anche trovare le più

recenti schede VGA e gli elenchi di CPU supportate.

ASRock website http://www.asrock.com

Se si necessita dell’assistenza tecnica per questa scheda madre, visitare

il nostro sito per informazioni speciche sul modello che si sta usando.

www.asrock.com/support/index.asp

1.1 Contenuto della confezione

Scheda madre ASRock Z77 OC Formula

(CEB Form Factor: 12.0-in x 10.5-in, 30.5 cm x 26.7 cm)

Guida di installazione rapida ASRock Z77 OC Formula

CD di supporto ASRock Z77 OC Formula

Sei cavi dati Serial ATA (SATA) (opzionali)

Due cavi di alimentazione HDD Serial ATA (SATA) (opzionali)

Un I/O Shield

Un porta USB 3.0 sul pannello frontale

Quattro HDD viti

Sei telaio viti

Un supporto USB 3.0 posteriore

Un scheda ASRock SLI_Bridge_2S

Italiano

Dieci Stand OC

Pasta termica gel da GELID GC-Extreme

ASRock vi ricorda...

®

TM

TM

Per ottenere migliori prestazioni in Windows

7 / 7 64-bit / Vista

/ Vista

64-bit, si consiglia di impostare l'opzione BIOS in Storage Conguration

(Congurazione di archiviazione) sulla modalità AHCI. Per l'impostazione

BIOS, fare riferimento a “User Manual” (Manuale dell'utente) nel CD di

supporto per dettagli.

100

ASRock Z77 OC Formula Motherboard

1.2 Specifiche

Piattaforma - CEB Form Factor: 12.0-in x 10.5-in, 30.5 cm x 26.7 cm

- Design Premium Gold Capacitor (condensatori a polimeri

conduttivi di altissima qualità 100% made in Japan)

Kit Formula OC Power kit Formula OC

- Design Digi Power

- MOSFET a doppio stack (DSM) (vedi ATTENZIONE 1)

- Tappo ltro multiplo (MFC) (diverso disturbo ltro di 3 diversi

condensatori: tappo solido DIP, POSCAP e MLCC)

- Induttanza in lega premium (riduce del 70% la perdita del core

rispetto alle induttanze a polvere di ferro)

Kit connettore Formula OC

- Connettore di alimentazione ad alta densità

- 15μGold Finger (CPU e zoccoli di memoria)

Kit di raffreddamento Formula OC

- Raffreddamento Twin-Power (combina il raffreddamento ad

aria attiva ed il raffreddamento ad acqua)

- PCB a 8 strati

- 4 x 2oz (56,7 g) in rame

- Pasta termica gel da GELID GC-Extreme

®

TM

Processore - Supporta Intel

Core

i7 / i5 / i3 di 3a e 2a generazione in un

pacchetto LGA1155

- Struttura di fase con alimentazione 12 + 4

®

- Supporto della tecnologia Intel

Turbo Boost 2.0

- Supporta CPU unlocked serie K

- Supporto tecnologia Hyper Threading (vedi ATTENZIONE 2)

®

Chipset - Intel

Z77

®

- Supporta tecnologia Intel

Rapid Start Technology e Smart

Connect Technology

Memoria - Supporto tecnologia Dual Channel Memory

(vedi ATTENZIONE 3)

- 4 x slots DDR3 DIMM

- Supporto DDR3 3000+(OC)/2800(OC)/2666(OC)/2400(OC)/

2133(OC)/1866(OC)/1600/1333/1066 non-ECC, momoria

senza buffer

- Capacità massima della memoria di sistema: 32GB

Italiano

(vedi ATTENZIONE 4)

®

- Supporto di Intel

XMP (Extreme Memory Prole)1.3/1.2

Slot di - 2 x Alloggio PCI Express 3.0 x16 (PCIE2/PCIE4: singolo in

espansione modalità x16 (PCIE2) / x8 (PCIE4) o doppio in modalità x8/x8)

(vedi ATTENZIONE 5)

101

ASRock Z77 OC Formula Motherboard

®

* PCIE 3.0 è supportato soltanto con la CPU Intel

Ivy Bridge.

®

Con la CPU Intel

Sandy Bridge, supporta solamente PCIE

2.0.

- 1 x Alloggio PCI Express 2.0 x16 (PCIE5 : modalità x4)

- 2 x Alloggio PCI Express 2.0 x1

TM

TM

- Supporto di AMD Quad CrossFireX

, 3-Way CrossFireX

e

TM

CrossFireX

®

TM

TM

- Supporto di NVIDIA

Quad SLI

e SLI

®

VGA su scheda * Le uscite Intel

HD Graphics Built-in Visuals e VGA possono

essere supportate solo con processori dotati di GPU

integrata.

®

®

- Supporta Intel

HD Graphics Built-in Visuals: Intel

Quick Sync

®

TM

®

Video 2.0, Intel

InTru

3D, Intel

Clear Video HD Technology,

®

TM

®

Intel

Insider

, Intel

HD Graphics 2500/4000

®

- Pixel Shader 5.0, DirectX 11 con CPU Intel

Ivy Bridge, Pixel

®

Shader 4.1, DirectX 10.1 con CPU Intel

Sandy Bridge

- Memoria massima condivisa 1760MB (vedi ATTENZIONE 6)

- Supporta HDMI 1.4a con risoluzione massima no a

1920x1200 @ 60Hz

- Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc),

xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario

un monitor compatibile HDMI) (vedi ATTENZIONE 7)

- Supporto della funzione HDCP con le porta HDMI

- Supporto 1080p Blu-ray (BD) / HD-DVD riproduzione con le

porta HDMI

Audio - 7.1 CH HD Audio con protezioni contenuti

(Realtek ALC898 Audio Codec)

- Supporto audio Blu-ray Premium

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Supporta Wake-On-LAN

- Supporto di Energy Efcient Ethernet 802.3az

- Supporta PXE

Pannello I/O Panel

Italiano

posteriore I/O - 1 x porta PS/2 per tastiera/mouse

- 1 x Porta HDMI

- 1 x Porta ottica SPDIF Out

- 4 x porte USB 2.0 già integrate

- 6 x porte USB 3.0 già integrate

- 1 x porte LAN RJ-45 con LED (LED azione/collegamento e

LED velocità)

102

ASRock Z77 OC Formula Motherboard

- 1 x interruttore di pulizia CMOS con LED

- Connettore HD Audio: cassa posteriore / cassa centrale /

bassi / ingresso linea / cassa frontale / microfono

(vedi ATTENZIONE 8)

®

SATA3 - 2 x Connettori SATA3 6,0Gb/s Z77 Intel

, supporto RAID

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage e

tecnologia Intel Smart Response) e delle funzioni NCQ, AHCI

e “Hot Plug”

- 4 x Connettori SATA3 6,0Gb/s SE9172 Marvell, supporto RAID

(RAID 0 e RAID 1) e delle funzioni NCQ, AHCI e “Hot Plug”

USB 3.0 - 2 x porte USB 3.0 posteriori amministrate dal controller

®

Intel

Z77, supporto di USB 1.0/2.0/3.0 no a 5Gb/s

- 4 x porte USB 3.0 posteriori amministrate dal controller

Etron EJ188H, supporto di USB 1.0/2.0/3.0 no a 5Gb/s

- 1 x header USB 3.0 frontale (supporta 2 porte USB 3.0)

®

amministrato dal controller Intel

Z77, supporto di

USB 1.0/2.0/3.0 no a 5Gb/s

Connettori - 4 x connettori SATA2 3.0Go/s, sopporta RAID (RAID 0, RAID 1,

RAID 5, RAID 10, Intel Rapid Storage e tecnologia Intel Smart

Response) e delle funzioni NCQ, AHCI e Hot Plug

- 6 x connettori SATA3 6.0Go/s

- 1 x Collettore modulo infrarossi

- 1 x Connettore modulo infrarosso consumer

- 1 x collettore porta COM

- 1 x connettore HDMI_SPDIF

- 1 x LED di accensione

TM

- V-Probe

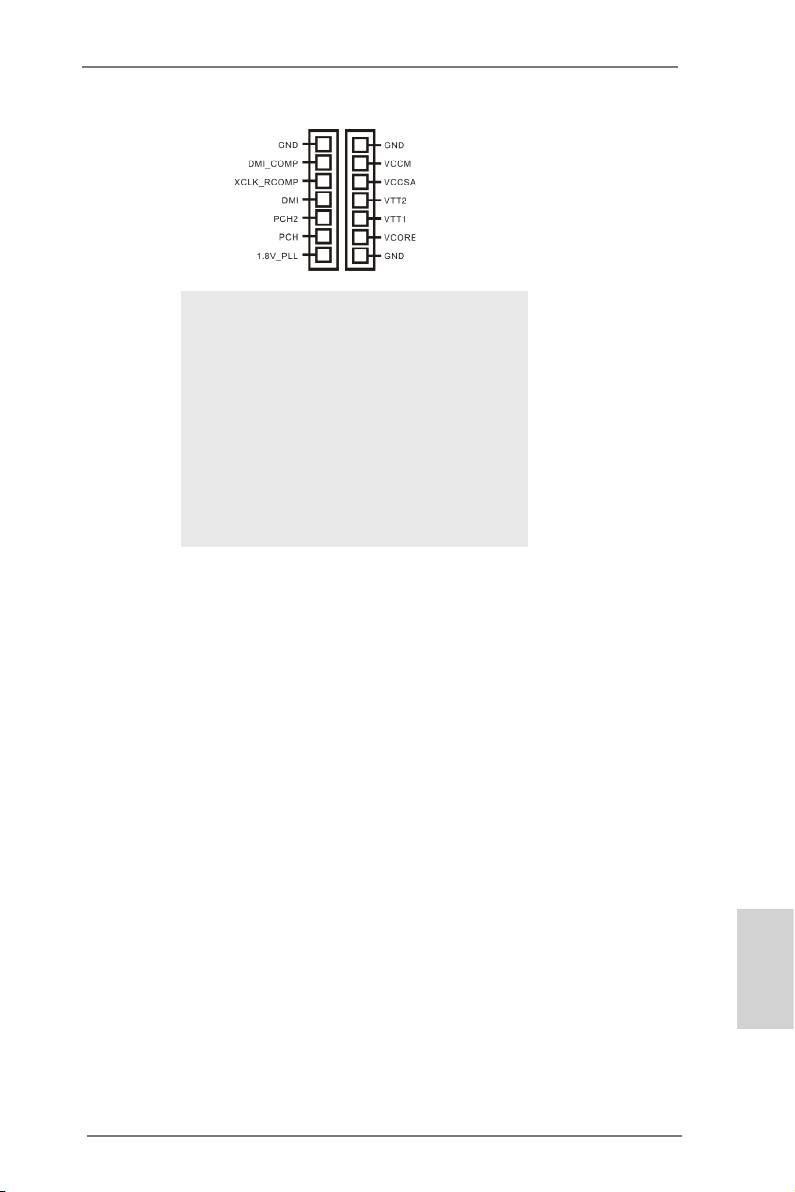

: 2 x Serie di 7 punti di misurazione tensione su

scheda

- 2 x Connettore CPU ventola (1 x 4-pin, 1 x 3-pin)

- 4 x Connettore Chassis ventola (1 x 4-pin, 3 x 3-pin)

- 1 x Connettore Alimentazione ventola (3-pin)

- 1 x Connettore MOS ventola (3-pin)

- 24-pin collettore alimentazione ATX

- 8-pin connettore ATX 12V

- 4-pin connettore ATX 12V

- Collettore alimentazione SLI/XFIRE

- Connettore audio sul pannello frontale

Italiano

- 3 x Collettore USB 2.0 (supporta 6 porte USB 2.0)

- 1 x Collettore USB 3.0 (supporta 2 porte USB 3.0)

- 1 x Dr. Debug (LED debug con 7 segmenti)

- 1 x interruttore di alimentazione con LED

- 1 x interruttore di reset con LED

103

ASRock Z77 OC Formula Motherboard

- 1 x interruttore pulizia CMOS con LED

- Pulsante rapido OC: Pulsanti +/- per la regolazione della

frequenza OC

- x PCIe interruttore ON/OFF

- 1 x Post Status Checker (PSC) (vedi ATTENZIONE 9)

BIOS - 2 x 64Mb AMI UEFI Legal BIOS con interfaccia di supporto

(1 x BIOS principale e 1 x BIOS di recupero backup)

- Supporta “Plug and Play”

- Compatibile con ACPI 1.1 wake up events

- Supporta SMBIOS 2.3.1

- Regolazione multi-voltaggio CPU Core, IGPU, DRAM, 1.8V

PLL, VTT, VCCSA

CD di - Driver, Utilità, Software AntiVirus (versione di prova),

supporto CyberLink MediaEspresso 6.5 Trial, Suite multimediale

ASRock MAGIX - OEM

Caratteristica - Formula Drive (vedi ATTENZIONE 10)

speciale - ASRock Instant Boot

- ASRock Instant Flash (vedi ATTENZIONE 11)

- Caricatore ASRock APP Charger (vedi ATTENZIONE 12)

- ASrock SmartView (vedi ATTENZIONE 13)

- ASRock XFast USB (vedi ATTENZIONE 14)

- ASRock XFast LAN (vedi ATTENZIONE 15)

- ASRock XFast RAM (vedi ATTENZIONE 16)

- ASRock Crashless BIOS (vedi ATTENZIONE 17)

- ASRock OMG (Online Management Guard)

(vedi ATTENZIONE 18)

- ASRock Internet Flash (vedi ATTENZIONE 19)

- ASRock UEFI System Browser

- Funzione Deumidicatore ASRock (vedi ATTENZIONE 20)

- ASRock Interactive UEFI

- Prolo OC NickShih (vedi ATTENZIONE 21)

- V controller per regolazione ne (vedi ATTENZIONE 22)

- Timing Congurator

- Lucid Virtu Universal MVP (vedi ATTENZIONE 23)

Italiano

* Lucid Virtu Universal MVP può essere supportato solo con

processori dotati di GPU integrata.

- Booster ibrido:

- ASRock U-COP (vedi ATTENZIONE 24)

- Boot Failure Guard (B.F.G.)

- LED notturno

104

ASRock Z77 OC Formula Motherboard

Monitoraggio - Sensore per la temperatura del CPU/Chassis/potenza/MOS

Hardware - Indicatore di velocità per la ventola del CPU/Chassis/potenza/

MOS Alimentazione

- Ventola CPU/Chassis/MOS silenziosa (permette la

regolazione automatica della ventola dello chassis in base alla

temperatura della CPU)

- Ventola CPU/chassis/MOS con controllo di varie velocità

- Monitor termico Multi-point

- Voltaggio: +12V, +5V, +3.3V, Vcore

®

®

TM

TM

Compatibilità - Microsoft

Windows

7 / 7 64 bit / Vista

/ Vista

64 bit / XP /

SO XP 64 bit (vedi ATTENZIONE 25)

Certicazioni - FCC, CE, WHQL

- Predisposto ErP/EuP (è necessaria l’alimentazione

predisposta per il sistema ErP/EuP) (vedi ATTENZIONE 26)

* Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com

AVVISO

Si prega di prendere atto che la procedura di overclocking implica dei rischi, come

anche la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia

Untied Overclocking Technology, oppure l’uso di strumenti di overclocking forniti da

terzi. L’overclocking può inuenzare la stabilità del sistema, ed anche provocare

danni ai componenti ed alle periferiche del sistema. La procedura è eseguita a pro

prio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per

possibili danni provocati dall’overclocking.

ATTENZIONE!

1. Il Dual-Stack MOSFET (DSM) è una innovativa congurazione di MO-

SFET. L’area del tassello in silicone è raddoppiata impilando due tasselli

su un MOSFET. Più è grande l’area del tassello, minore sarà l’Rds (on).

Rispetto al MOSFET tradizionale discreto, DSM è in grado di fornire

un’area del tassello più grande e un Rds(on) più basso, afnché l’alimen-

tazione elettrica per il Vcore CPU sia più efciente.

2. Per il settaggio della “Tecnologia Hyper-Threading”, per favore controllare

pagina 69 del Manuale dell’utente all’interno del CD di supporto.

3. Questa scheda madre supporta la tecnologia Dual Channel Memory. Prima

di implementare la tecnologia Dual Channel Memory, assicurarsi di leggere

la guida all’installazione dei moduli di memoria, a pagina 18, per seguire

un’installazione appropriata.

Italiano

4. A causa delle limitazioni del sistema operativo, le dimensioni effettive della

memoria possono essere inferiori a 4GB per l’accantonamento riservato

®

TM

®

all’uso del sistema sotto Windows

7 / Vista

/ XP. Per Windows

OS con

CPU 64-bit, non c’è tale limitazione. Si può usare ASRock XFast RAM per

®

fare uso della memoria che Windows

non può utilizzare.

105

ASRock Z77 OC Formula Motherboard

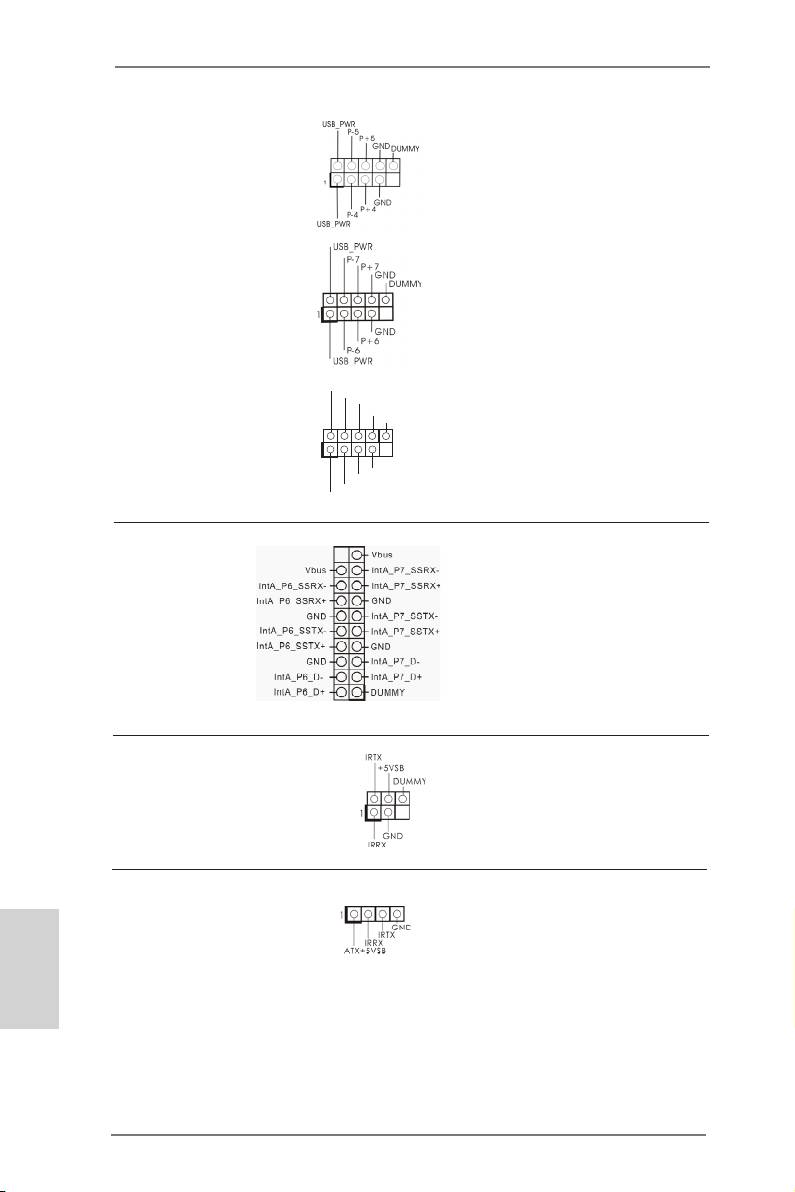

Collettore USB 2.0 Oltre alle quattro porte USB 2.0

(9-pin USB4_5)

predenite nel pannello I/O, la

(vedi p.2 Nr. 31)

scheda madre dispone di tre

intestazioni USB 2.0. Ciascuna

intestazione USB 2.0 supporta

(9-pin USB6_47)

due porte USB 2.0.

(vedi p.2 Nr. 34)

(9-pin USB8_9)

U SB_PWR

(vedi p.2 Nr. 35)

P-9

P +9

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

Collettore USB 3.0 Oltre alle sei porte USB 3.0

(19-pin USB3_6_7)

standard del pannello I/O,

(vedi p.2 Nr. 15)

questa scheda madre è dotata

di un header USB 3.0 che

supporta due porte USB 3.0.

Collettore modulo infrarossi Questo collettore supporta

(5-pin IR1)

moduli ad infrarossi optional per

(vedi p.2 Nr. 38)

la trasmissione e la ricezione

senza li.

Connettore modulo infrarosso consumer Questo connettore può essere

(4-pin CIR1)

utilizzato per collegare

Italiano

(vedi p.2 Nr. 36)

ricevitore remoto.

112

ASRock Z77 OC Formula Motherboard

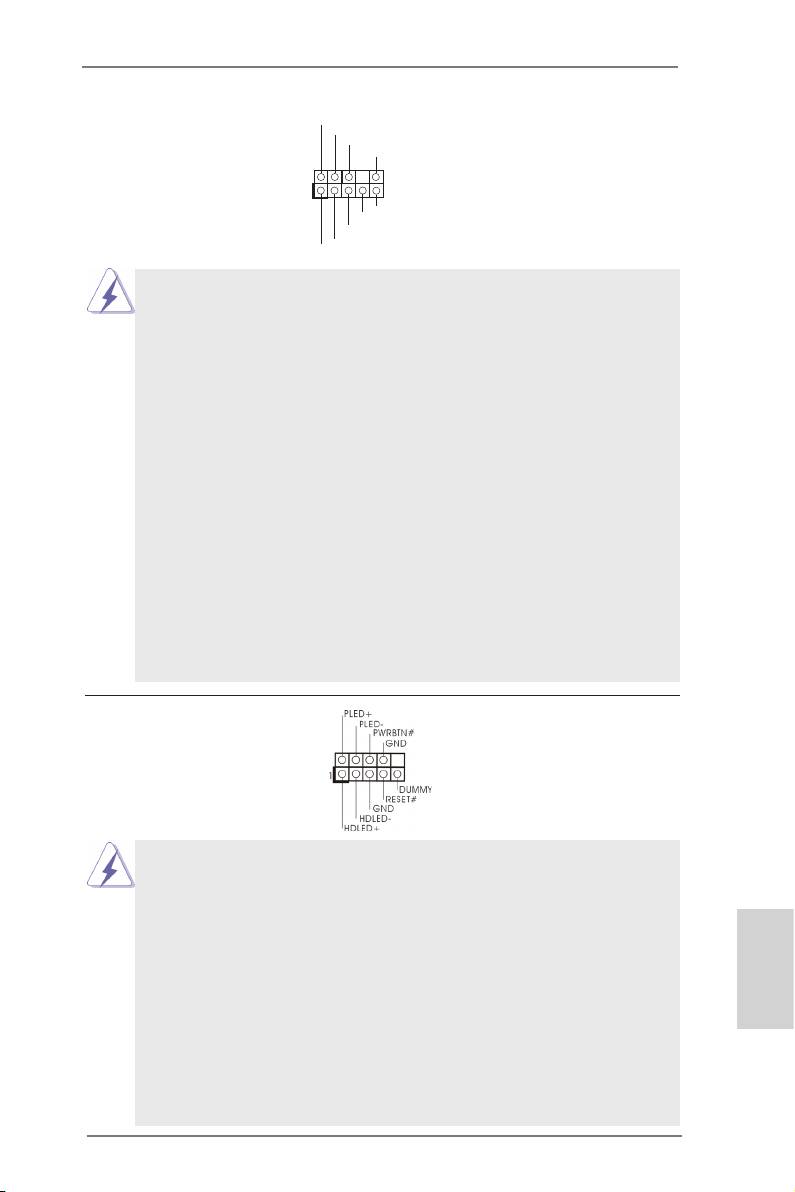

Connettore audio sul È un’interfaccia per il cavo del

GND

P RESENCE#

M IC_RET

pannello frontale pannello audio. Che consente

OUT_RET

(9-pin HD_AUDIO1)

connessione facile e controllo

(vedi p.2 Nr. 41)

1

dei dispositivi audio.

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. La caratteristica HDA (High Denition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA

(High Denition Audio) per far sì che questa operi in modo corretto. Attenersi alle

istruzioni del nostro manuale e del manuale del telaio per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio del

pannello anteriore, come indicato di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

necessario collegarli per il pannello audio AC’97.

E. Per attivare il microfono frontale.

®

Sistema operativo Windows

XP / XP 64-bit:

Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi, fare

clic su “FrontMic” (Microfono frontale).

®

TM

TM

Sistema operativo Windows

7 / 7 64-bit / Vista

/ Vista

64-bit:

Andare alla scheda “FrontMic” (Microfono frontale) del pannello di

controllo Realtek. Regolare la voce “Recording Volume” (Volume

registrazione).

Collettore pannello di sistema Questo collettore accomoda

(9-pin PANEL1)

diverse funzioni di sistema

(vedi p.2 Nr. 25)

pannello frontale.

Collegare l’interruttore d’alimentazione, l’interruttore di ripristino,

l’indicatore di stato del sistema del pannello frontale del telaio a questo

header in base all’assegnazione dei pin denita di seguito. Determinare i

pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore d’alimentazione):

Va collegato all’interruttore d’alimentazione del pannello frontale del

Italiano

telaio. Usando l’interruttore d’alimentazione si può congurare il modo in

cui si spegne il sistema.

RESET (interruttore di ripristino):

Va collegato all’interruttore di ripristino del pannello frontale del telaio.

Premere l’interruttore di ripristino per riavviare il sistema se il computer si

blocca e non riesce ad eseguire un normale riavvio.

113

ASRock Z77 OC Formula Motherboard

PLED (LED alimentazione del sistema):

Va collegato all’indicatore di stato d’alimentazione del pannello frontale

del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua

a lampeggiare quando il sistema è in stato di standby S1/S3. Il LED è

spento quando il sistema è in stato di sospensione /ibernazione S4

oppure spento (S5).

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il

LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di un

pannello frontale può consistere di: interruttore d’alimentazione,

interruttore di ripristino, LED d’alimentazione, LED attività disco rigido,

casse, eccetera. Quando si collega il modulo del pannello frontale a

questo header, assicurarsi che l’assegnazione dei li e dei pin sia fatta

corrispondere in modo appropriato.

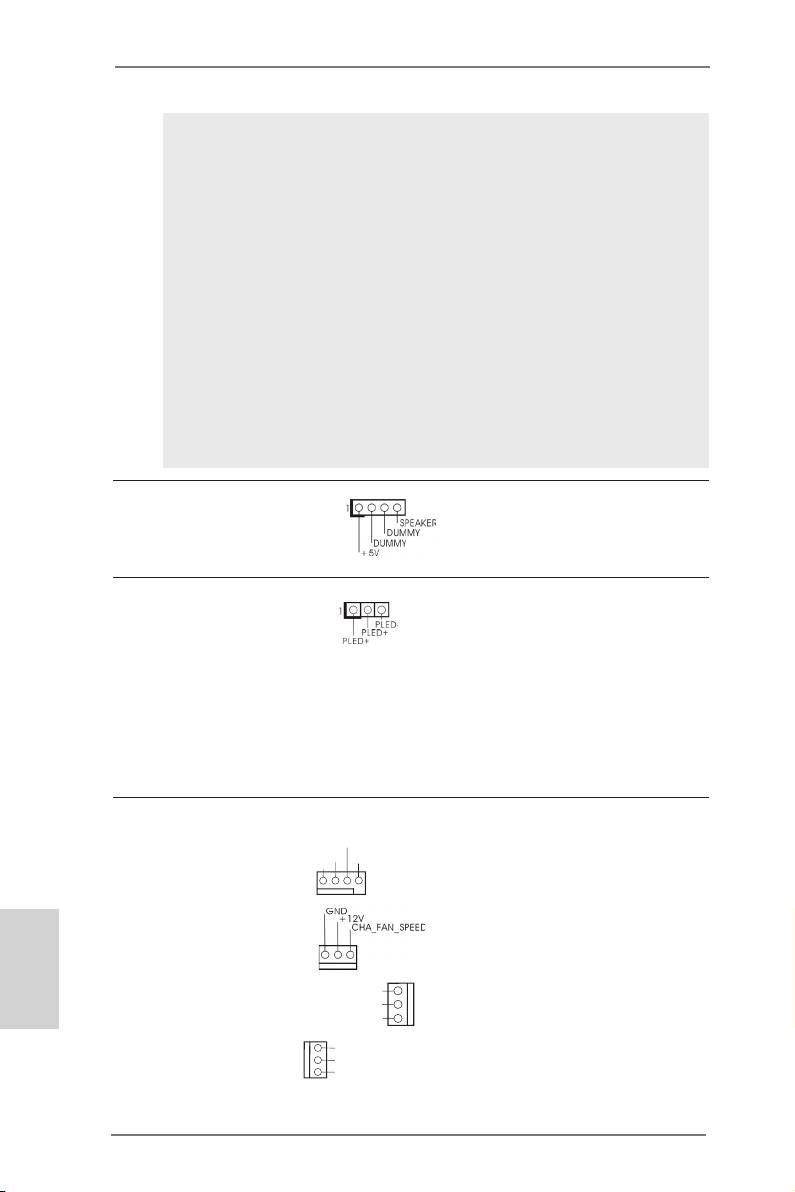

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1)

questo collettore.

(vedi p.2 Nr. 23)

LED di accensione Collegare il LED di accensione

(3-pin PLED1)

chassi per indicare lo stato di

(vedi p.2 Nr. 24)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1/S3. Il

LED è spento in stato S4 o S5

(spegnimento).

Collettori Chassis, alimentazione Collegare i cavi della ventola ai

ed MOS ventola corrispondenti connettori

CH A_FAN_SPEED

+1 2V

FA N_SPEED_CONT ROL

(4-pin CHA_FAN1)

facendo combaciare il cavo

GN D

(vedi p.2 Nr. 37)

nero col pin di terra.

Italiano

(3-pin CHA_FAN2)

(vedi p.2 Nr. 33)

CHA_FAN_SPEED

(3-pin CHA_FAN3)

+12V

(vedi p.2 Nr. 17)

GND

GND

(3-pin CHA_FAN4)

+ 12V

(vedi p.2 Nr. 49)

CHA_FAN_SPEED

114

ASRock Z77 OC Formula Motherboard

(3-pin PWR_FAN1)

(vedi p.2 Nr. 16)

(3-pin MOS_FAN1)

(vedi p.2 Nr. 50)

Connettore ventolina CPU Collegare il cavo della ventolina

4 3 2 1

(4-pin CPU_FAN1)

CPU a questo connettore e far

(vedi p.2 Nr. 4)

GND

combaciare il lo nero al pin

+ 12V

CPU_FAN_SPEED

terra.

FAN_S PEED_CONTROL

Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4

piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare

anche senza la funzione di controllo della velocità della ventola. Se si intende

collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa

scheda madre, collegarla ai piedini 1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

(3-pin CPU_FAN2)

(vedi p.2 Nr. 5)

Connettore alimentazione ATX Collegare la sorgente

12

24

(24-pin ATXPWR1)

d’alimentazione ATX a questo

(vedi p.2 Nr. 14)

connettore.

1

13

Con questa scheda madre, c’è in dotazione un

12

24

connettore elettrico ATX a 24 pin, ma può funzionare lo

stesso se si adotta un alimentatore ATX a 20 pin. Per

usare l’alimentatore ATX a 20 pin, collegare l’alimentatore

con il Pin 1 e il Pin 13.

Installazione dell’alimentatore ATX a 20 pin

1

13

Connettore ATX 12 V Collegare un alimentatore ATX

8 5

(8-pin ATX12V1)

12 V a questo connettore.

Italiano

4 1

(vedi p.2 Nr. 2)

115

ASRock Z77 OC Formula Motherboard

Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX 12V,

l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una fornitura elettrica

tradizionale a 4-pin ATX 12V. Per usare tale fornitura elettrica 4-pin ATX 12V,

prego collegare la presa elettrica al Pin 1 e Pin 5.

8 5

Installazione elettrica 4-Pin ATX 12V

4 1

(4-pin ATX12V2)

(vedi p.2 Nr. 1)

Connettore alimentazione SLI/XFIRE Non è necessario usare questo

(4-pin SLI/XFIRE_POWER1)

connettore, però deve essere

(vedi p.2 Nr. 39)

collegatoad un connettore

d’alimentazione disco rigido

SLI/XFIRE_POWER1

quando sulla scheda madre

sono installate

contemporaneamente due

schede video.

Collettore porta COM Questo collettore porta COM è

(9-pin COM1)

utilizzato per supportare il

(vedi p.2 Nr. 40)

modulo porta COM.

Header HDMI_SPDIF Header HDMI_SPDIF, con

1

(2-pin HDMI_SPDIF1)

uscita audio SPDIF su scheda

GN D

SP DIFOUT

(vedi p.2 Nr. 42)

HDMI VGA, consente al

sistema di collegare dispositivi

per TV digitale HDMI/proiettori/

LCD . Collegare il connettore

Italiano

HDMI_SPDIF della scheda

VGA HDMI a questo header.

116

ASRock Z77 OC Formula Motherboard

TM

V-Probe

HGli utenti possono misurare la

(7-pin VOL_CON1,

tensione dei componenti su

7-pin VOL_CON2)

scheda, inclusi VCCM, VCCSA,

(vedi p.2 Nr. 13)

VTT2, VTT1, VCORE,

DMI_COMP, XCLK_RCOMP,

DMI, PCH2, PCH e 1.8V_PLL.

VCCM: tensione DRAM

VCCSA: tensione agente di sistema CPU

VTT2: tensione VTT principale

VTT1: tensione VTT secondaria

VCORE: tensione core CPU

DMI_COMP: tensione DMI COMP

XCLK_RCOMP: tensione COMP gen clock interno

DMI: tensione DMI

PCH2: tensione core chipset

PCH: tensione core secondo chipset

1.8V_PLL: tensione PLL CPU

Italiano

117

ASRock Z77 OC Formula Motherboard

Guida all’installazione del pannello frontale USB 3.0

Punto 1

Preparare il pannello frontale USB 3.0 fornito

Punto 2

Fissare l’unità HDD/SSD 2,5” al pannello

in dotazione, quattro viti HDD e sei viti telaio.

frontale USB 3.0 usando quattro viti HDD.

Punto 3

Installare il pannello frontale USB 3.0

Punto 4

Fissare il pannello frontale USB 3.0

nell’alloggio unità 2,5” del telaio.

all’alloggio unità usando sei viti telaio.

Punto 5

Collegare il cavo del pannello frontale

Punto 6

Il pannello frontale USB 3.0 è pronto

USB 3.0 al connettore USB 3.0 (USB3_6_7)

all’uso.

della scheda madre.

Guida di installazione del supporto USB 3.0 posteriore

Punto 1

Svitare le due viti dal pannello USB 3.0

Punto 2

Collegare il cavo USB 3.0 e il

anteriore.

supporto USB 3.0 posteriore.

Italiano

Punto 3

Avvitare le due viti nel supporto USB 3.0

Punto 4

Inserire il supporto USB 3.0

posteriore.

posteriore nel telaio.

118

ASRock Z77 OC Formula Motherboard

1.5 Interruttori rapidi

La scheda madre è dotata di sei smart switch: interruttore di potenza, interruttore di

reset e interruttore CMOS di rimozione, che consentono agli utilizzatori di accende-

re/spegnere o resettare rapidamente il sistema per eliminare i valori CMOS; pulsanti

OC rapidi +/-, che consentono agli utilizzatori di regolare rapidamente e con facilità

la frequenza OC; PCIe ON/OFF, che assicura agli utilizzatori tre interruttori per abili-

tare o disabilitare gli slot PCIE con un semplice clic.

Interruttore L’interruttore di alimentazione è

(PWRBTN)

un interruttore rapido che

Power

(vedi p.2 Nr. 27)

consente agli utenti di

accendere/spegnere

rapidamente il sistema.

Interruttore di reset L’interruttore di reset è un

(RSTBTN)

interruttore rapido che consente

Reset

(vedi p.2 Nr. 28)

agli utenti di resettare

rapidamente il sistema.

Interruttore pulizia CMOS L’interruttore di pulizia CMOS è

(CLRCBTN)

un interruttore rapido che

(vedi p.3 Nr. 14)

consente agli utenti di

cancellare velocemente i valori

CMOS.

Pulsanti rapidi +/- OC I pulsanti rapidi +/- OC

(MINUS1: vedi p.2 Nr. 10)

consentono agli utilizzatori di

(PLUS1: vedi p.2 Nr. 11)

regolare rapidamente e con

facilità la frequenza OC in

rapidi OC.

Questo comportamento overclocking dipende dalla congurazione del sistema,

come ad esempio capacità di memoria, soluzione termica, Overclocking ecc

possono inuenzare il sistema la stabilità, o addirittura causare danni ai

componenti e dispositivi. Non siamo responsabile per eventuali danni causati

da overclocking.

Italiano

119

ASRock Z77 OC Formula Motherboard

Interruttore ON/OFF PCIe L’interruttore ON/OFF PCIe

(SWITCH1)

permette di abilitare e

1: PCIE2

(vedi p.2 Nr. 9)

disabilitare i rispettivi slot PCIE

2: PCIE4

(x16). Quando una delle schede

3: PCIE5

PCIE (x16) installate funziona

male, è possibile utilizzare

l’interruttore ON/OFF PCIe per

trovare quella guasta con un

solo clic senza dover smontare

le schede.

1. Prima di cambiare l’interruttore, accertarsi l’alimentazione del sistema sia

disinserita.

2. Quando si disattiva l’interruttore ON/OFF PCIe, la scheda PCIE potrebbe

risultare bruciata qualora la sua qualità fosse scarsa. Per ulteriori

informazioni sulle caratteristiche tecniche della scheda, rivolgersi al

distributore della stessa.

3. L’interruttore ON/OFF PCIe serve esclusivamente per il debug. Se non si

desidera usare la scheda PCIE, rimuoverla dalla scheda madre.

Italiano

120

ASRock Z77 OC Formula Motherboard
