ASRock Z77 OC Formula: 1. Einführung

1. Einführung

Wir danken Ihnen für den Kauf des ASRock Z77 OC Formula Motherboard, ein zu-

verlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von

ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design,

gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnel-

linstallationsanleitung führt in das Motherboard und die schrittweise Installation

ein. Details über das Motherboard nden Sie in der Bedienungsanleitung auf der

Support-CD.

Da sich Motherboard-Spezikationen und BIOS-Software verändern können,

kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für

den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue

Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein.

Die neuesten Grakkarten und unterstützten CPUs sind auch auf der ASRock-

Website aufgelistet.

ASRock-Website: http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezische

Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite:

www.asrock.com/support/index.asp

1.1 Kartoninhalt

ASRock Z77 OC Formula Motherboard

(CEB-Formfaktor: 30.5 cm x 26.7 cm; 12.0 Zoll x 10.5 Zoll)

ASRock Z77 OC Formula Schnellinstallationsanleitung

ASRock Z77 OC Formula Support-CD

Sechs Serial ATA (SATA) -Datenkabel (optional)

Zwei Serial ATA (SATA) -Festplattenstromkabel (optional)

Ein I/O Shield

Ein USB 3.0-Frontblende

Vier Festplatte Schrauben

Sechs Gehäuses Schrauben

Ein USB 3.0-Blech an der Rückwand

Ein ASRock SLI_Bridge_2S-Karte

Deutsch

Zehn OC-Sockel

GELID GC-Extreme Wärmeleitpaste

ASRock erinnert...

®

TM

TM

Zur besseren Leistung unter Windows

7 / 7, 64 Bit / Vista

/ Vista

64 Bit empfehlen wir, die Speicherkonguration im BIOS auf den AHCI-

Modus einzustellen. Hinweise zu den BIOS-Einstellungen nden Sie in

der Bedienungsanleitung auf der mitgelieferten CD.

54

ASRock Z77 OC Formula Motherboard

1.2 Spezifikationen

Plattform - CEB-Formfaktor: 30.5 cm x 26.7 cm; 12.0 Zoll x 10.5 Zoll

- Hochwertiges Gold-Kondensatordesign (100 % hochwertige

japanische Fertigung leitfähiger Polymerkondensatoren)

OC Formula-Set OC Formula Power-Set

- Digi Power-Design

- Dual-Stack-MOSFET (DSM) (siehe VORSICHT 1)

- Multilter-Kondensator (MFC) (Filtert unterschiedliche

Störgrößen mit drei verschiedenen Kondensatoren:

DIP-Festkondensator, POSCAP und MLCC)

- Hochwertige Mehrkomponentendrossel (reduziert 70 %

Kernverluste im Vergleich zu Eisenpulverdrosseln)

OC Formula-Anschlussset

- Hi-Density-Stromanschluss

- Vergoldete Kontakte, 15 ì (CPU- und Speichersockel)

OC Formula-Kühlungsset

- Doppelkühlung (kombinierte Aktiv-Luftkühlung und

Wasserkühlung)

- 8-schichtige Platine

- GELID GC-Extreme Wärmeleitpaste

- 4 x 56,7 g Kupferpaste

®

TM

CPU - Unterstützt Intel

Core

i7- / i5- / i3-Prozessoren der 3ten

und 2ten Generation im LGA1155-Package

- 12 + 4-Stromphasendesign

®

- Unterstützt Intel

Turbo Boost 2.0-Technologie

- Unterstützt freigegebene CPU der K-Serie

- Unterstützt Hyper-Threading-Technologie

(siehe VORSICHT 2)

®

Chipsatz - Intel

Z77

®

- Unterstützt Intel

Rapid Start Technology und Smart

Connect Technology

Speicher - Dual-Kanal DDR3 Speichertechnologie (siehe VORSICHT 3)

- 4 x Steckplätze für DDR3

- Unterstützt DDR3 3000+(OC)/2800(OC)/2666(OC)/2400

(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC,

ungepufferter Speicher

Deutsch

- Max. Kapazität des Systemspeichers: 32GB

(siehe VORSICHT 4)

®

- Unterstützt Intel

Extreme Memory Prole (XMP)1.3/1.2

Erweiterungs- - 2 x PCI Express 3.0 x16-Steckplätze (PCIE2/PCIE4: Einzeln

steckplätze bei x16 (PCIE2) / x8 (PCIE4) oder dual im x8/x8-Modus)

55

ASRock Z77 OC Formula Motherboard

(siehe VORSICHT 5)

®

* PCIE 3.0 wird nur mit Intel

Ivy Bridge-Prozessor

®

unterstützt. Mit Intel

Sandy Bridge-Prozessor wird nur

PCIE 2.0 unterstützt.

- 1 x PCI Express 2.0 x16-Steckplätze (PCIE5: x4-Modus)

- 2 x PCI Express 2.0 x1-Steckplätze

TM

TM

TM

- Unterstützt AMD

Quad CrossFireX

, 3-Way CrossFireX

TM

und CrossFireX

®

TM

TM

- NVIDIA

Quad SLI

und SLI

®

Onboard-VGA * Integrierte Intel

HD-Grakdarstellungen und die VGA-

Ausgänge können nur durch GPU-integrierte Prozessoren

unterstützt werden.

®

- Unterstützt hochauösende integrierte Intel

-Graklösungen:

®

®

TM

®

Intel

Quick-Sync-Video 2.0, Intel

InTru

3D, Intel

Clear-

®

TM

®

Video-Technik (HD), Intel

Insider

, Intel

HD Graphics

2500/4000

®

- Pixel Shader 5.0, DirectX 11 mit Intel

Ivy Bridge-Prozessor,

®

Pixel Shader 4.1, DirectX 10.1 mit Intel

Sandy Bridge-

Prozessor

- Maximal gemeinsam genutzter Speicher 1760MB

(siehe VORSICHT 6)

- Unterstützt HDMI 1.4a mit einer maximalen Auösung von

1920 x 1200 bei 60 Hz

- Unterstützt Auto Lip Sync, Deep Color (12bpc), xvYCC und

HBR (High Bit Rate-Audio) mit HDMI (kompatibler HDMI-

Bildschirm erforderlich) (siehe VORSICHT 7)

- Unterstützt HDCP-Funktion mit HDMI-Port

- Unterstutzt 1080p Blu-ray (BD) / HD-DVD-Wiedergabe mit

HDMI-Port

Audio - 7.1

CH HD Audio mit dem Inhalt Schutz

(Realtek ALC898 Audio Codec)

- Premium Blu-ray-Audio-Unterstützung

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

Deutsch

- Unterstützt Wake-On-LAN

- Unterstützt energieefzientes Ethernet 802.3az

- Unterstützt PXE

E/A-Anschlüsse I/O Panel

an der Rückseite - 1 x PS/2-Tastaturanschluss/Mausanschluss

- 1 x HDMI port

- 1 x optischer SPDIF-Ausgang

56

ASRock Z77 OC Formula Motherboard

- 4 x Standard-USB 2.0-Anschlüsse

- 6 x Standard-USB 3.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED

LED)

- 1 x CMOS löschen-Schalter mit LED

- HD Audiobuchse: Lautsprecher hinten / Mitte / Bass /

Audioeingang / Lautsprecher vorne / Mikrofon

(siehe VORSICHT 8)

®

SATA3 - 2 x SATA 3-Anschlüsse (6,0 Gb/s) durch Intel

Z77;

unterstützt RAID- (RAID 0, RAID 1, RAID 5, RAID 10, Intel

Rapid Storage und Intel Smart Response-Technologie),

NCQ-, AHCI-und „Hot Plug“ (Hot-Plugging)-Funktionen

- 4 x SATA 3-Anschlüsse (6,0 Gb/s) durch Marvell SE9172;

unterstützt RAID- (RAID 0 und RAID 1), NCQ-, AHCI-und

„Hot Plug“ (Hot-Plugging)-Funktionen

®

USB3.0 - 2 x USB 3.0-Ports an der Rückseite durch Intel

Z77,

unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s

- 4 x USB 3.0-Ports an der Rückseite durch Etron EJ188H,

unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s

- 1 x USB 3.0-Header (unterstützt zwei USB 3.0-Ports) an

®

der Vorderseite durch Intel

Z77, unterstützt USB 1.0/2.0/3.0

mit bis zu 5 Gb/s

Anschlüsse - 4 x SATA2 3,0 GB/s-Anschlüsse, unterstützen RAID- (RAID

0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage und Intel

Smart Response-Technologie), NCQ-, AHCI-und Hot Plug

Funktionen

- 6 x SATA3 6,0 GB/s-Anschlüsse

- 1 x Infrarot-Modul-Header

- 1 x Consumer Infrared-Modul-Header

- 1 x COM-Anschluss-Header

- 1 x HDMI_SPDIF-Anschluss

- 1 x Betriebs-LED-Header

TM

- V-Probe

: 2 x 7-teiliges Set von Onboard-

Spannungsmesspunkten

- 2 x CPUlüfter-Anschluss (1 x 4-pin, 1 x 3-pin)

- 4 x Gehäuselüfter-Anschluss (1 x 4-pin, 3 x 3-pin)

- 1 x Stromlüfter-Anschluss (3-pin)

Deutsch

- 1 x MOSlüfter-Anschluss (3-pin)

- 24-pin ATX-Netz-Header

- 8-pin anschluss für 12V-ATX-Netzteil

- 4-pin anschluss für 12V-ATX-Netzteil

- SLI/XFIRE-Netz-Header

57

ASRock Z77 OC Formula Motherboard

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2 “Ge-

brückt” sind, bzw. es bendet sich eine

Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun Beschreibung

CMOS löschen

(CLRCMOS1, 3-Pin jumper)

(siehe S.2, No. 46)

Default-

CMOS

Einstellung

löschen

Hinweis:

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum

Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung

schalten Sie den Computer bitte aus und trennen das Netzkabel von der

Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und

Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie

sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung

löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung

löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,

Datum, Uhrzeit, benutzerdeniertes Prol, 1394 GUID und MAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

Der CMOS löschen-Schalter hat dieselbe Funktion wie der CMOS

löschen-Jumper.

Deutsch

64

ASRock Z77 OC Formula Motherboard

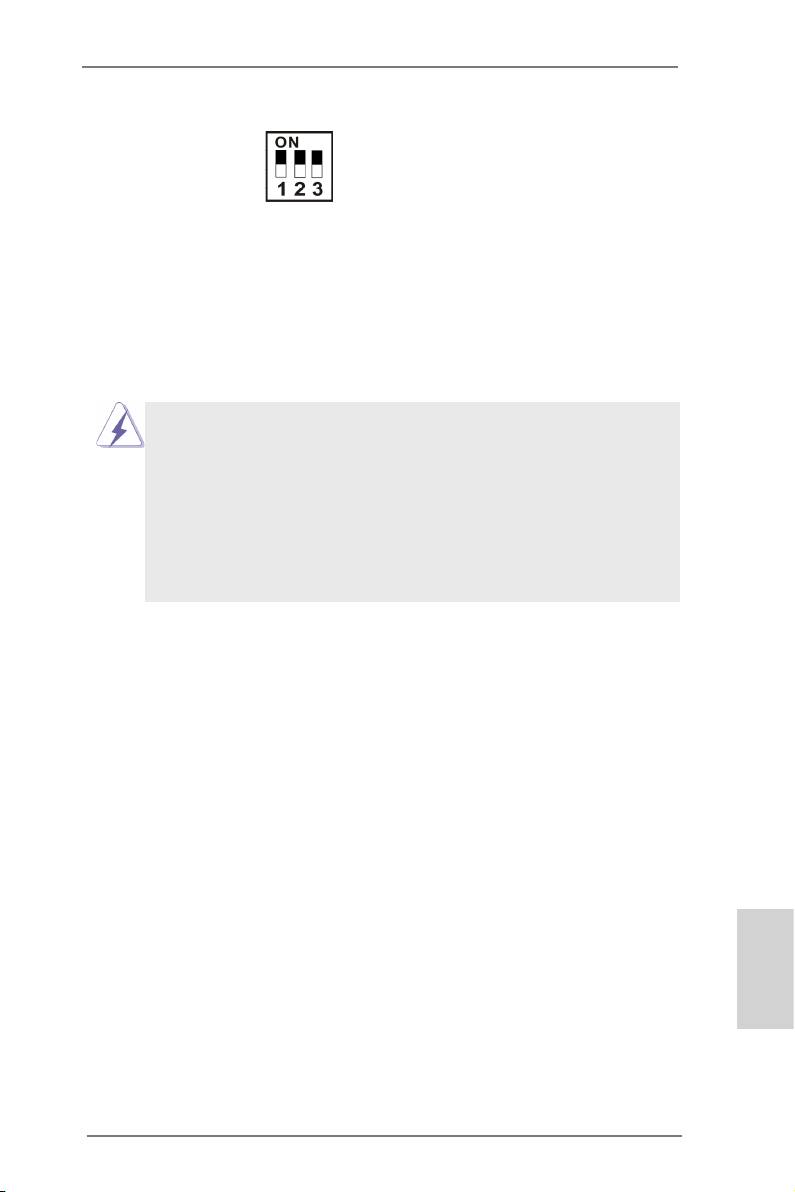

BIOS-Auswahl-Steckbrücke

(BIOS_SEL1)

(siehe S.2, No. 32)

Default-

Sicherungs-

Haupt-BIOS

BIOS

Hinweis:

Das Motherboard ist zur Gewährleistung von Sicherheit und Systemstabil-

ität mit zwei BIOS ausgestattet (Haupt- und Sicherungs-BIOS). Normaler-

weise arbeitet das System mit dem Haupt-BIOS. Falls das Haupt-BIOS

jedoch beschädigt werden sollte, überbrücken Sie die Pins 2 und 3 mit

einer Steckbrücke – das Sicherungs-BIOS übernimmt nun beim nächsten

Systemstart. Anschließend setzen Sie die Steckbrücke wieder auf die Pins

1 und 2, danach kopieren Sie die BIOS-Datei mit „ASRock Instant Flash“

oder „ASRock Internet Flash“ im BIOS-Setup in das Haupt-BIOS, damit

das System wieder normal gestartet werden kann. Aus Sicherheitsgründen

kann das Sicherungs-BIOS nicht manuell überschrieben werden.

Deutsch

65

ASRock Z77 OC Formula Motherboard

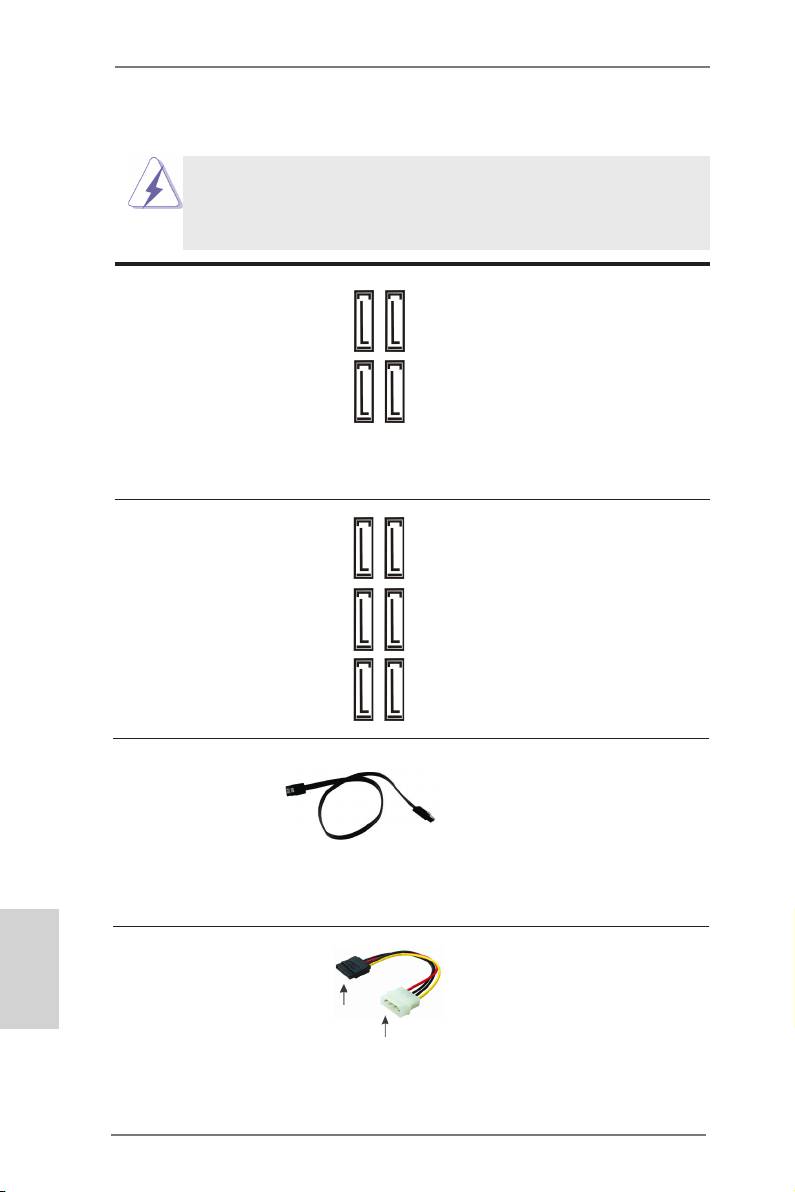

1.4 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-

INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-

erkappen auf Header und Anschlüsse setzen, wird das Motherboard

unreparierbar beschädigt!

Seriell-ATA2-Anschlüsse Diese vier Serial ATA2-

(SATA2_2_3: siehe S.2 - No. 19)

(SATA2-)Verbínder

(SATA2_4_5: siehe S.2 - No. 18)

unterstützten SATA-Datenkabel

SATA2_4

SATA2_5

für interne

Massenspeichergeräte. Die

aktuelle SATA2- Schnittstelle

SATA2_2

SATA2_3

ermöglicht eine

Datenübertragungsrate bis

3,0 Gb/s.

Seriell-ATA3-Anschlüsse Diese sechs Serial ATA3-

(SATA3_0_1: siehe S.2 - No. 20)

(SATA3-)Verbínder

(SATA3_M0_M1: siehe S.2 - No. 21)

unterstützten SATA-Datenkabel

SATA3_0

SATA3_1

(SATA3_M2_M3: siehe S.2 - No. 22)

für interne

Massenspeichergeräte. Die

aktuelle SATA3- Schnittstelle

SATA3_M0

SATA3_M1

ermöglicht eine

Datenübertragungsrate bis 6,0

Gb/s.

SATA3_M2

SATA3_M3

Serial ATA- (SATA-) SJedes Ende des SATA

Datenkabel Datenkabels kann an die SATA

(Option)

/ SATA2 / SATA3 Festplatte

oder das SATA2 / SATA3

Verbindungsstück auf dieser

Hauptplatine angeschlossen

werden.

Deutsch

Serial ATA- (SATA-) Verbinden Sie das schwarze

Stromversorgungskabel Ende des SATA-Netzkabels mit

(Option)

dem Netzanschluss am

Verbindung zum

Laufwerk. Verbinden Sie dann

SATA-HDD-Stromanschluss

das weiße Ende des SATA-

Verbindung zum

Stromversorgungskabels mit

Netzteil

dem Stromanschluss des

Netzteils.

66

ASRock Z77 OC Formula Motherboard

USB 2.0-Header Zusätzlich zu den vier

(9-pol. USB4_5)

üblichen USB 2.0-Ports an den

(siehe S.2 - No. 31)

I/O-Anschlüssen benden sich

drei USB 2.0- Anschlussleisten

am Motherboard. Pro USB 2.0-

(9-pol. USB6_7)

Anschlussleiste werden zwei

(siehe S.2 - No. 34)

USB 2.0-Ports unterstützt.

(9-pol. USB8_9)

U SB_PWR

P-9

(siehe S.2 - No. 35)

P +9

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

USB 3.0-Header Neben sechs Standard-USB

(19-pol. USB3_6_7)

3.0-Ports am E/A-Panel

(siehe S.2 - No. 15)

bendet sich ein USB 3.0-

Header an diesem

Motherboard. Dieser USB 3.0-

Header kann zwei USB 3.0-

Ports unterstützen.

Infrarot-Modul-Header Dieser Header unterstützt ein

(5-pin IR1)

optionales, drahtloses Sende-

(siehe S.2 - No. 38)

und Empfangs-Infrarotmodul.

Consumer Infrared-Modul-Header Dieser Header kann zum

(4-pin CIR1)

Anschließen Remote-

(siehe S.2 - No. 36)

Empfänger.

Anschluss für Audio auf Dieses Interface zu einem

GND

P RESENCE#

M IC_RET

der Gehäusevorderseite Audio-Panel auf der Vorder

OUT_RET

Deutsch

(9-Pin HD_AUDIO1)

seite Ihres Gehäuses,

(siehe S.2 - No. 41)

ermöglicht Ihnen eine bequeme

1

O UT2_L

Anschlussmöglichkeit und

J _SENSE

O UT2_R

Kontrolle über Audio-Geräte.

M IC2_R

M IC2_L

67

ASRock Z77 OC Formula Motherboard

1. High Denition Audio unterstützt Jack Sensing (automatische Erkennung falsch

angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse

HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der

Installation im System die Anweisungen in unserem Handbuch und im

Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste:

A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

C. Schließen Sie Ground (GND) an Ground (GND) an.

D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

E. So aktivieren Sie das Mikrofon an der Vorderseite.

®

Bei den Betriebssystemen Windows

XP / XP 64 Bit:

Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann auf

„FrontMic“ (Vorderes Mikrofon).

®

TM

TM

Bei den Betriebssystemen Windows

7 / 7 64 Bit / Vista

/ Vista

64 Bit:

Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-

Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) an.

System Panel-Header Dieser Header unterstützt

(9-pin PANEL1)

mehrere Funktion der

(siehe S.2 - No. 25)

Systemvorderseite.

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kongurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Deutsch

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

neu starten.

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1/S3 bendet. Die LED

schaltet sich aus, wenn sich das System in den Modi S4 bendet

oder ausgeschaltet ist (S5).

68

ASRock Z77 OC Formula Motherboard

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1)

Gehäuselautsprecher an

(siehe S.2 - No. 23)

diesen Header an.

Betriebs-LED-Header Bitte schließen Sie die

(3-pin PLED1)

Betriebs-LED des Gehäuses

(siehe S.2 - No. 24)

zur Anzeige des

Systembetriebsstatus an

diesem Header an. Die LED

leuchtet, wenn das System in

Betrieb ist. Die LED blinkt im

S1/S3-Zustand. Im S4- oder

S5-Zustand (ausgeschaltet)

leuchtet die LED nicht.

Gehäuse, Strom und MOS lüfteranschlüsse Verbinden Sie die Lüfterkabel

(4-pin CHA_FAN1)

mit den Lüfteranschlüssen,

CH A_FAN_SPEED

+1 2V

FA N_SPEED_CONT ROL

(siehe S.2, No. 37)

wobei der schwarze Draht an

GN D

den Schutzleiterstift

(3-pin CHA_FAN2)

angeschlossenwird.

(siehe S.2 - No. 33)

(3-pin CHA_FAN3)

CHA_FAN_SPEED

(siehe S.2 - No. 17)

+12V

GND

(3-pin CHA_FAN4)

GND

+ 12V

(siehe S.2 - No. 49)

CHA_FAN_SPEED

Deutsch

(3-pin PWR_FAN1)

(siehe S.2 - No. 16)

(3-pin MOS_FAN1)

(siehe S.2 - No. 50)

69

ASRock Z77 OC Formula Motherboard

CPU-Lüfteranschluss Verbinden Sie das CPU -

4 3 2 1

(4-pin CPU_FAN1)

Lüfterkabel mit diesem

(siehe S.2 - No. 4)

Anschluss und passen Sie den

GND

+ 12V

CPU_FAN_SPEED

schwarzen Draht dem

FAN_S PEED_CONTROL

Erdungsstift an.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

Pins 1 – 3.

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

(3-pin CPU_FAN2)

(sieche S.2 - No. 5)

ATX-Netz-Header Verbinden Sie die ATX-

12

24

(24-pin ATXPWR1)

Stromversorgung mit diesem

(siehe S.2 - No. 14)

Header.

1

13

Obwohl dieses Motherboard einen 24-pol. ATX-

12

24

24

Stromanschluss bietet, kann es auch mit einem

modizierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

Pin 13 ein.

Installation eines 20-pol. ATX-Netzteils

1

13

13

ATX 12V Anschluss Bitte schließen Sie an diesen

8 5

(8-pin ATX12V1)

Anschluss die ATX 12V

4 1

(siehe S.2 - No. 2)

Stromversorgung an.

Deutsch

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur Verfügung

stellt, kann sie noch arbeiten, wenn Sie einen traditionellen 4-Pin ATX 12V

Energieversorgung adoptieren. Um die 4-Pin ATX Energieversorgung zu

verwenden, stecken Sie bitte Ihre Energieversorgung zusammen mit dem

Pin 1 und Pin 5 ein.

8 5

Installation der 4-Pin ATX 12V Energieversorgung

4 1

70

ASRock Z77 OC Formula Motherboard

(4-pin ATX12V2)

(siehe S.2 - No. 1)

SLI/XFIRE-Stromanschluss Sie müssen diesen Anschluss

(4-pin SLI/XFIRE_PWR1)

nicht zwingend verwenden.

(siehe S.2 - No. 39)

Wenn allerdings zwei

SLI/XFIRE_POWER1

Grakkarten gleichzeitig am

Motherboard angeschlossen

sind, verbinden Sie diesen

Anschluss bitte mit einem

Festplatten-Stromversorgungs-

stecker.

COM-Anschluss-Header Dieser COM-Anschluss- Header

(9-pin COM1)

wird verwendet, um ein

(siehe S.2 - No. 40)

COM-Anschlussmodul zu

unterstützen.

HDMI_SPDIF-Anschluss Der HDMI_SPDIF-Anschluss

1

(2-pin HDMI_SPDIF1)

stellt einen SPDIF-

GN D

SP DIFOUT

(siehe S.2 - No. 42)

Audioausgang für eine HDMI-

VGA-Karte zur Verfügung und

ermöglicht den Anschluss von

HDMI-Digitalgeräten wie

Fernsehgeräten, Projektoren,

LCD-Geräten an das System.

Bitte verbinden Sie den

HDMI_SPDIF-Anschluss der

HDMI-VGA-Karte mit diesem

Anschluss.

TM

V-Probe

Benutzer können die

(7-pin VOL_CON1,

Spannung von Onboard-

7-pin VOL_CON2)

Komponenten messen,

(siehe S.2 - No. 13)

inklusive VCCM, VCCSA,

Deutsch

VTT2, VTT1, VCORE,

DMI_COMP, XCLK_RCOMP,

DMI, PCH2, PCH und

1.8V_PLL

71

ASRock Z77 OC Formula Motherboard

VCCM: DRAM-Spannung

VCCSA: CPU-Systemagentspannung

VTT2: VTT-Hauptspannung

VTT1: Sekundäre VTT-Spannung

VCORE: CPU-Core-Spannung

DMI_COMP: DMI COMP-Spannung

XCLK_RCOMP: COMP-Spannung, interner Taktgenerator

DMI: DMI-Spannung

PCH2: Chipsatz-Core-Spannung

PCH: Sekundäre Chipsatz-Core-Spannung

1.8V_PLL: CPU PLL-Spannung

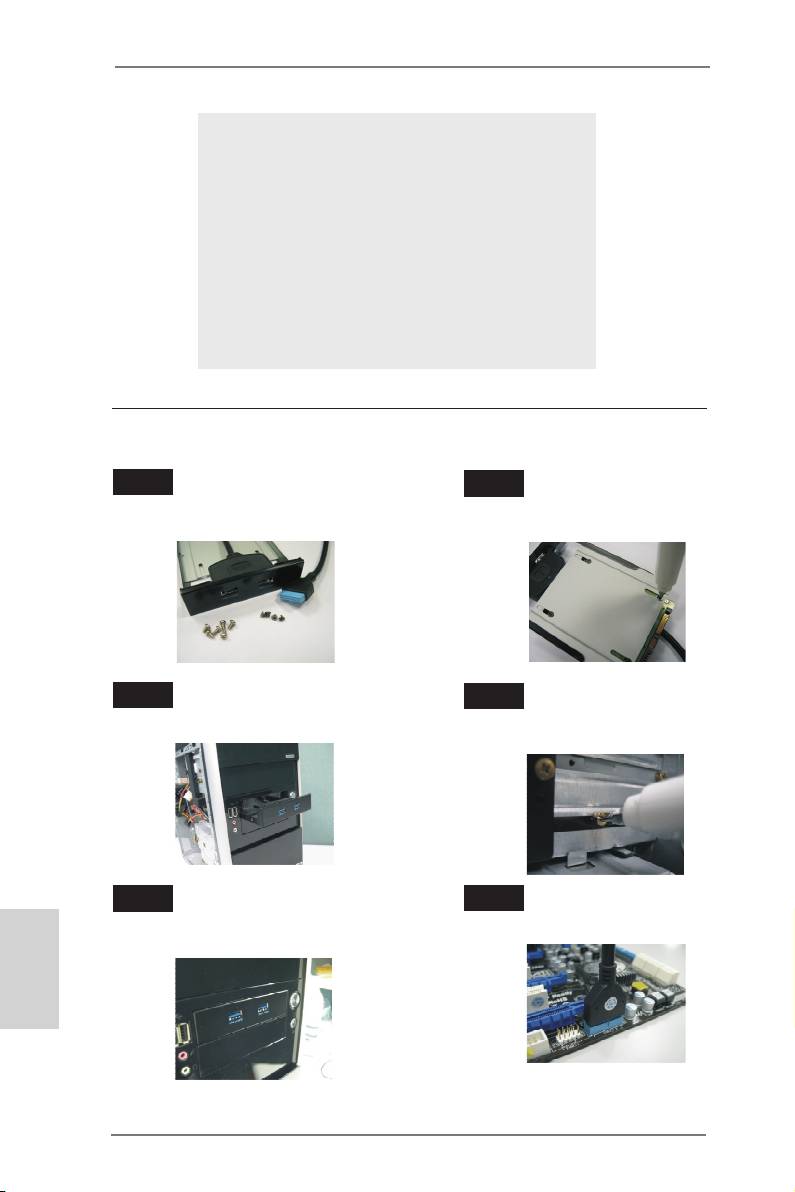

Installationsanleitung der USB 3.0-Frontblende

Schritt 1

Halten Sie die mitgelieferte USB 3.0-

Schritt 2

Montieren Sie die 2,5 Zoll-HDD/SSD

Frontblende, vier Festplattenschrauben

mit vier Festplattenschrauben an der

und sechs Gehäuseschrauben bereit.

USB 3.0-Frontblende.

Schritt 3

Installieren Sie die USB 3.0-Frontblende im

Schritt 4

Montieren Sie die USB 3.0-Frontblende

2,5 Zoll-Festplatteneinschub des Gehäuses.

mit sechs Gehäuseschrauben am

Festplatteneinschub.

Schritt 5

Schließen Sie das Kabel der

Schritt 6

Die USB 3.0-Frontblende ist nun

USB 3.0-Frontblende am USB 3.0-Header

einsatzbereit.

Deutsch

(USB3_6_7) am Motherboard an.

72

ASRock Z77 OC Formula Motherboard

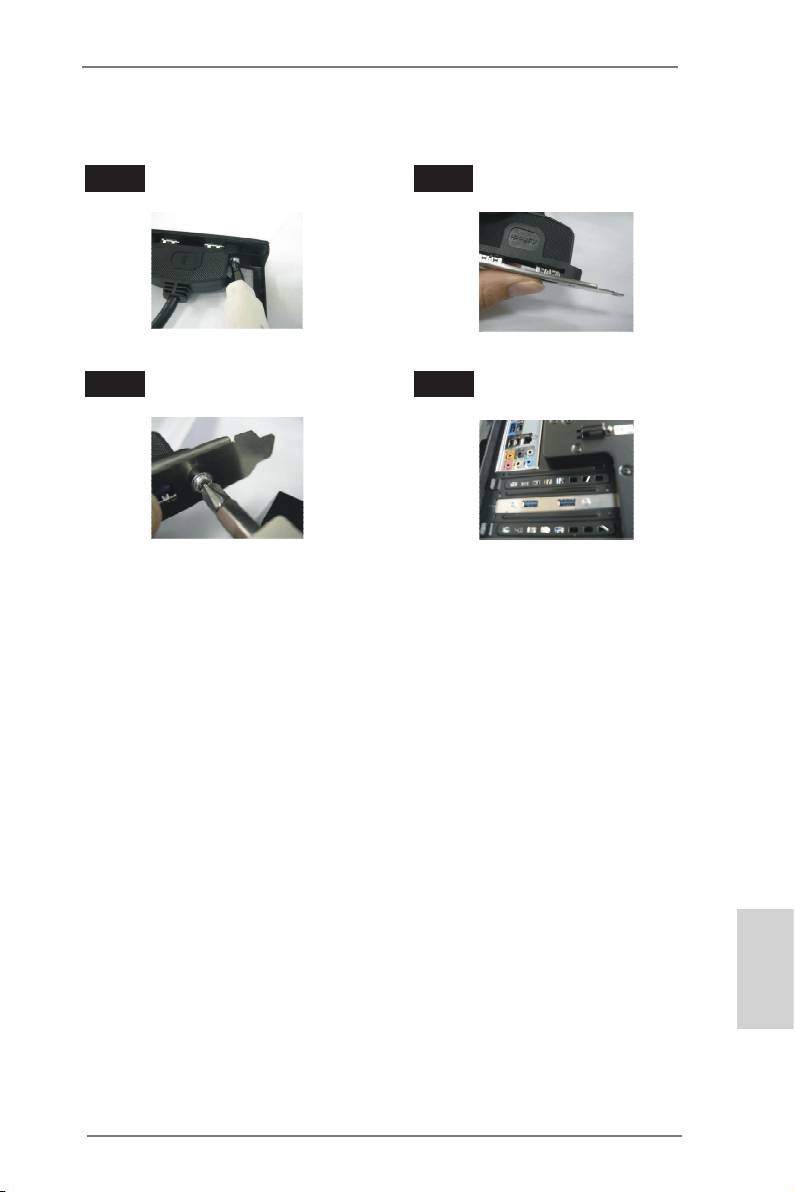

Installationsanleitung zum USB 3.0-Blech an der Rückwand

Schritt 1 Schritt 2

Lösen Sie die beiden Schrauben am

Schließen Sie das USB 3.0-Kabel an

USB 3.0-Panel.

das USB 3.0-Blech an.

Schritt 3 Schritt 4

Fixieren Sie das USB 3.0-Blech mit

Setzen Sie das USB 3.0-Blech an

Schrauben an der Rückwand.

der Rückwand des Gehäuses ein.

Deutsch

73

ASRock Z77 OC Formula Motherboard
