ASRock Z77 OC Formula: 1. Introduction

- Prend en charge la norme Energy Efcient Ethernet

(Ethernet à efcacité énergétique) 802.3az

- Supporte PXE

Panneau arrière I/O Panel

- 1 x port clavier/souris PS/2

- 1 x port HDMI

- 1 x Port de sortie optique SPDIF

- 4 x ports USB 2.0 par défaut

- 6 x ports USB 3.0 par défaut

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE

et LED VITESSE)

- 1 x interrupteur d’effacement du CMOS avec LED

- Prise HD Audio: Haut-parleur arrière / Central /Basses /

Entrée Ligne / Haut-parleur frontal / Microphone

(voir ATTENTION 8)

®

SATA3 - 2 x connecteurs SATA3 6,0 Gb/s par Intel

Z77, prennent en

charge les fonctions RAID (RAID 0, RAID 1, RAID 5,

RAID 10, Intel Rapid Storage et Intel Smart Response),

NCQ, AHCI et « Hot Plug » (Branche ment à chaud)

- 4 x connecteurs SATA3 6,0 Gb/s par Marvell SE9172,

prennent en charge les fonctions RAID (RAID 0 et RAID 1),

NCQ, AHCI et « Hot Plug » (Branche ment à chaud)

®

USB 3.0 - 2 x ports USB3.0 à l’arrière par Intel

Z77, prennent en

charge USB 1.0/2.0/3.0 jusqu’à 5 Gb/s

- 4 x ports USB3.0 à l’arrière par Etron EJ188H, prennent en

charge USB 1.0/2.0/3.0 jusqu’à 5 Gb/s

- 1 x barrette USB3.0 en façade (prend en charge 2 ports

®

USB 3.0) par Intel

Z77, prend en charge USB 1.0/2.0/3.0

jusqu’à 5 Gb/s

Connecteurs - 4 x connecteurs SATA2, prennent en charge un taux de

transfert de données pouvant aller jusqu’à 3.0Go/s,

supporte RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel

Rapid Storage et Intel Smart Response), NCQ, AHCI et

Français

Hot Plug (Branchement à chaud)

- 6 x connecteurs SATA3, prennent en charge un taux de

transfert de données pouvant aller jusqu’à 6.0Go/s

- 1 x En-tête du module infrarouge

- 1 x Barrette pour module à infrarouges grand public

- 1 x En-tête de port COM

- 1 x Connecteur HDMI_SPDIF

- 1 x Connecteur de LED d’alimentation

TM

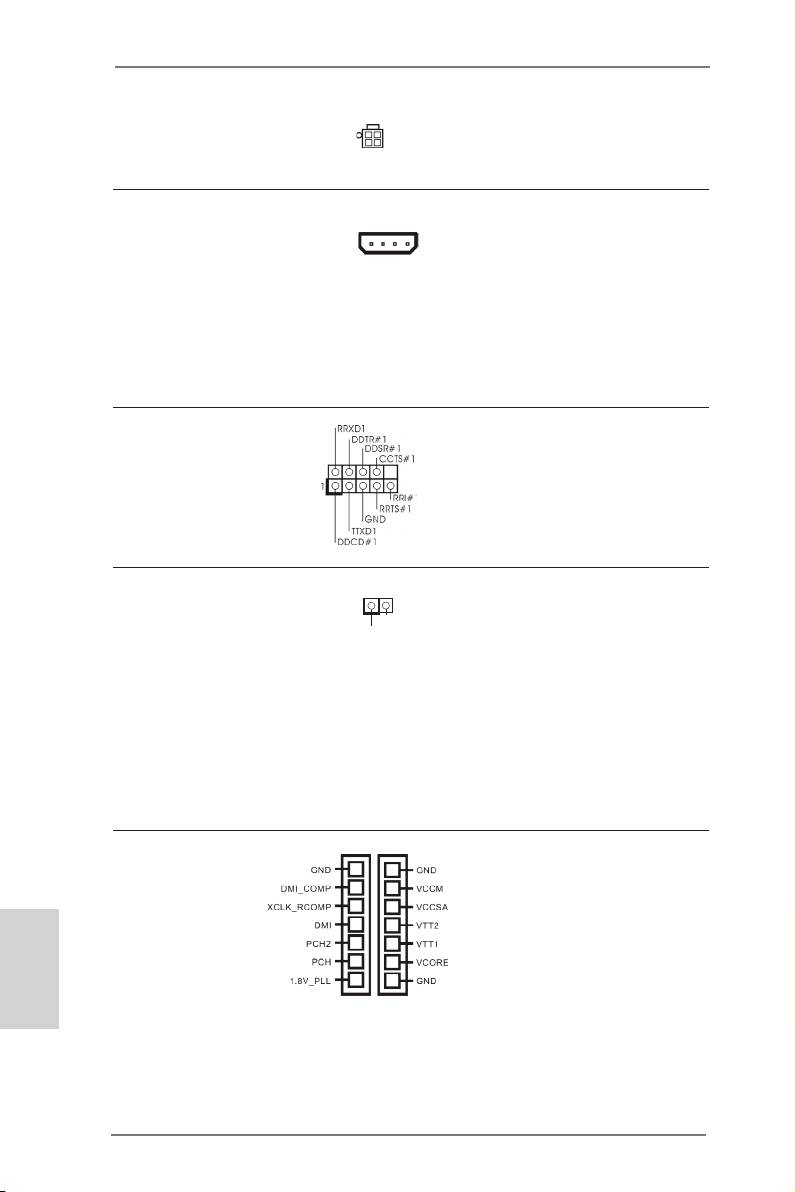

- V-Probe

: 2 x 7 paires de points de mesure de la tension

80

ASRock Z77 OC Formula Motherboard

sur carte intégrés

- 2 x Connecteur pour ventilateur de CPU (1 x br. 4, 1 x br. 3)

- 4 x Connecteur pour ventilateur de Châssis

(1 x br. 4, 3 x br. 3)

- 1 x Connecteur pour ventilateur de pouvoir (br. 3)

- 1 x Connecteur pour ventilateur de MOS (br. 3)

- br. 24 connecteur d’alimentation ATX

- br. 8 connecteur d’alimentation 12V ATX

- br. 4 connecteur d’alimentation 12V ATX

- Connecteur d’alimentation SLI/XFIRE

- Connecteur audio panneau avant

- 3 x En-tête USB 2.0 (prendre en charge 6 ports USB 2.0

supplémentaires)

- 1 x En-tête USB 3.0 (prendre en charge 2 ports USB 3.0

supplémentaires)

- 1 x Dr. Debug (LED de débogage à 7 segments)

- 1 x interrupteur d’alimentation avec LED

- 1 x interrupteur de réinitialisation avec LED

- 1 x interrupteur d’effacement du CMOS avec LED

- Bouton OC rapide : boutons +/- pour ajuster la fréquence

OC

- 1 x interrupteur ON/OFF PCIe

- Véricateur d’état des postes (PSC) (voir ATTENTION 9)

BIOS - 2 x 64Mb AMI UEFI Legal BIOS avec support GUI (1 x BIOS

principal et 1 x BIOS de sauvegarde pour récupération)

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Support SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Tension

Multi-ajustement

CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (version d’évaluation),

CyberLink MediaEspresso 6.5 Trial, Suite multimédia

ASRock MAGIX - OEM

Caractéristique - Formula Drive (voir ATTENTION 10)

unique - ASRock l’Instant Boot

- ASRock Instant Flash (voir ATTENTION 11)

- Chargeur ASRock APP (voir ATTENTION 12)

Français

- ASRock SmartView (voir ATTENTION 13)

- ASRock XFast USB (voir ATTENTION 14)

- ASRock XFast LAN (voir ATTENTION 15)

- ASRock XFast RAM (voir ATTENTION 16)

- ASRock Crashless BIOS (voir ATTENTION 17)

81

ASRock Z77 OC Formula Motherboard

- ASRock OMG (Online Management Guard)

(voir ATTENTION 18)

- ASRock Internet Flash (voir ATTENTION 19)

- ASRock UEFI System Browser

- Fonction déshumidicateur ASRock (voir ATTENTION 20)

- ASRock Interactive UEFI

- Prole OC de NickShih (voir ATTENTION 21)

- Contrôleur-V à réglage n (voir ATTENTION 22)

- Timing Congurator

- Lucid Virtu Universal MVP (voir ATTENTION 23)

* Lucid Virtu Universal MVP est uniquement pris en charge

par les processeurs à GPU intégré.

- L’accélérateur hybride:

- ASRock U-COP (voir ATTENTION 24)

- Garde d’échec au démarrage (B.F.G.)

- DEL veilleuse

Surveillance - Détection de la température de processeur/châssis/pouvoir/

système MOS

- Tachéomètre ventilateur processeur/châssis/pouvoir/MOS

ventilateur

- Ventilateur silencieux pour unité centrale/châssis/MOS

(permet le réglage automatique de la vitesse du ventilateur

pour châssis, selon la température de l’unité centrale)

- Commande de ventilateur CPU/Châssis/MOS à plusieurs

vitesses

- Moniteur thermique à points multiples

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

®

®

TM

TM

OS - Microsoft

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit

/ XP / XP 64-bit (voir ATTENTION 25)

Certications - FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

(voir ATTENTION 26)

* Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:

http://www.asrock.com

Français

82

ASRock Z77 OC Formula Motherboard

ATTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer

l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie

Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking

peut affecter la stabilité de votre système, ou même causer des dommages aux

composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et

vos propres risques. Nous ne sommes pas responsables des dommages possibles

causés par l’overclocking.

ATTENTION!

1. Le MOSFET double-stack (DSM) est un concept novateur des transis-

tors à effet de champ à grille isolée, ou MOSFET. La zone de la puce

siliconée est en effet doublée par l’entassement de deux puces dans un

MOSFET. Plus cette zone est large, plus faible sera le Rds(on). Comparé

aux traditionnels et discrets MOSFET, le DSM offre ainsi une zone de

microplaquette plus élargie et un Rds(on) moins élevé, de telle sorte que

l’alimentation du processeur Vcore soit encore plus performante.

2. En ce qui concerne le paramétrage “Hyper-Threading Technology”,

veuillez consulter la page 69 du manuel de l’utilisateur sur le CD tech-

nique.

3. Cette carte mère supporte la Technologie de Mémoire à Canal Double.

Avant d’intégrer la Technologie de Mémoire à Canal Double, assurez-

vous de bien lire le guide d’installation des modules mémoire en page 18

pour réaliser une installation correcte.

4. Du fait des limites du système d’exploitation, la taille mémoire réelle

®

réservée au système pourra être inférieure à 4 Go sous Windows

7 /

TM

®

Vista

/ XP. Avec Windows

OS avec CPU 64 bits, il n’y a pas ce genre

de limitation. Vous pouvez utiliser ASRock XFast RAM pour accéder à la

®

mémoire que Windows

ne peut pas utiliser.

5. PCIE2 et PCIE4 prend en charge une vitesse pouvant atteindre Gen 3.

Pour pouvoir utiliser PCI Express en vitesse Gen 3, vous devez installer

le processeur Ivy Bridge. Si vous installez le processeur Sandy Bridge,

PCI Express ne fonctionnera qu’en vitesse PCI Express Gen 2.

6. La dimension maximum du memoire partage est denie par le vendeur

®

de jeu de puces et est sujet de changer. Veuillez verier la Intel

website

pour les informations recentes SVP.

®

7. xvYCC et Deep Color ne sont pris en charge que sous Windows

7 64-

bit / 7. Le mode Deep Color ne sera activé que si le moniteur prend en

®

charge 12bpc en EDID. HBR est pris en charge sous Windows

7 64-bit /

TM

TM

7 / Vista

64-bit / Vista

.

Français

8. Pour l’entrée microphone, cette carte mère supporte les deux modes

stéréo et mono. Pour la sortie audio, cette carte mère supporte les

modes 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer

au tableau en page 3 pour effectuer la bonne connexion.

83

ASRock Z77 OC Formula Motherboard

9. Le Véricateur d’état des postes (PSC) permet de diagnostiquer l’état de

l’ordinateur au moment de sa mise en route par l’utilisateur. Il émet une

lumière rouge pour indiquer que le processeur, la mémoire, le VGA ou

le stockage est défaillant. Si ces quatre composants sont en bon état de

fonctionnement, la lumière s’éteint.

10. Formula Drive est un utilitaire tout-en-un qui permet de régler

précisément différentes fonctions du système, via une interface facile

à utiliser, incluant Moniteur de périphériques, Fan-tastic Tuning,

Overclocking, OC DNA et IES. Dans Moniteur de périphériques, il afche

les valeurs principales de votre système. Dans Fan-tastic Tuning, il

afche la vitesse du ventilateur et la température, que vous pouvez

ajuster. Dans Overclocking, vous pouvez overclocker la fréquence du

CPU pour améliorer les performances du système. Dans OC DNA, vous

pouvez enregistrer vos réglages OC dans un prol et les partager avec

vos amis. Vos amis pourront alors installer le prol OC sur leur système

pour utiliser les mêmes réglages OC. Dans IES (Intelligent Energy

Saver – Fonction intelligente d’économie d’énergie), le contrôleur de la

tension peut réduire le nombre de phases de sortie pour améliorer le

fonctionnement lorsque les cores du CPU ne sont pas utilisées, sans

diminuer les performances de l’ordinateur. Veuillez visiter notre site

Web pour plus d’informations sur l’utilisation des fonctions de l’utilitaire

Formula Drive. Site Web de ASRock : http://www.asrock.com

11. O ASRock Instant Flash é um utilitário de ash do BIOS incorporado

na memória Flash ROM. Esta prática ferramenta de actualização do

BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar

®

nos sistemas operativos, como o MS-DOS ou o Windows

. Com este

utilitário, poderá premir a tecla <F6> durante o teste de arranque POST

ou premir a tecla <F2> para exibir o menu de conguração do BIOS para

aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar

o novo cheiro de BIOS numa unidade ash USB, numa disquete ou

num disco rígido, em seguida, poderá actualizar o BIOS com apenas

alguns cliques sem ter de utilizar outra disquete ou outro complicado

utilitário de ash. Note que a unidade ash USB ou a unidade de disco

rígido devem utilizar o sistema de cheiros FAT32/16/12.

12. Si vous désirez un moyen plus rapide et moins contraignant de recharger

vos appareils Apple tels que iPhone/iPad/iPod Touch, ASRock a préparé

pour vous la solution idéale - le chargeur ASRock APP. Il suft d’installer

le pilote du chargeur APP, et vous pourrez recharger rapidement votre

Français

iPhone à partir de votre ordinateur, jusqu’à 40% plus vite qu’avant. Le

chargeur ASRock APP vous permet de charger rapidement et simultané-

ment plusieurs appareils Apple, et le chargement continu est même pris

en charge lorsque le PC passe en mode Veille (S1), Suspension à

la RAM (S3), hibernation (S4) ou hors tension (S5). Lorsque le pilote du

chargeur APP est installé, vous découvrez un mode de mise en charge

tout à fait inédit.

Site web ASRock : http://www.asrock.com/Feature/AppCharger/index.asp

84

ASRock Z77 OC Formula Motherboard

13. SmartView, une nouvelle fonction du navigateur Internet, est une page

de démarrage intelligente de IE, comportant à la fois vos sites Internet

les plus visités, votre historique, vos amis Facebook et l’actualité en

temps réel, le tout sur une vue optimisée pour une expérience de l’Internet

encore plus personnelle. Les cartes mères ASRock sont équipées en

exclusivité de l’utilitaire SmartView, ce qui vous permet de garder le

contact avec vos amis itinérants. Pour utiliser la fonction SmartView,

veuillez vous assurez que votre version de système d’exploitation est

®

TM

TM

Windows

7 / 7 64 bits / Vista

/ Vista

64 bits, et que vous utilisez le

navigateur IE8. Site Internet ASRock : http://www.asrock.com/Feature/

SmartView/index.asp

14. ASRock XFast USB permet d’améliorer les performances de votre péri-

phérique de stockage USB. Les performances réelles dépendent des

propriétés du périphérique.

15. ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan-

tages suivants. Priorisation d’application LAN : Vous pouvez congurer

votre priorité d’application idéalement et/ou ajouter des nouveaux pro-

grammes. Latence plus basse dans les jeux : Après avoir réglé la priorité

de jeux en ligne plus haute, cela peut réduire la latence dans les jeux.

Forme du trac : Vous pouvez regarder des vidéos HD YouTube et té-

lécharger simultanément des chiers. Analyse en temps réel de vos don-

nées : Avec la fenêtre d’état, vous pouvez facilement reconnaître les ux

de données que vous êtes en train de transférer.

16. ASRock XFast RAM est une nouvelle fonction intégrée à l’utilitaire

Formula Drive. Il utilise à sa pleine capacité l’espace mémoire que les

processeurs du système d’exploitation Windows OS 32-bit ne peuvent

pas utiliser. ASRock XFast RAM diminue le temps de chargement des

sites Internet précédemment visités, rendant la navigation sur le web plus

rapide que jamais. Il rend également l’utilisation de Adobe Photoshop 5

fois plus rapide. Un autre avantage indéniable de ASRock XFast RAM

est qu’il réduit la fréquence d’accès à vos SSD ou HDD an d’accroitre

leur durée de vie utile.

17. ASRock Crashless BIOS permet aux utilisateurs de mettre à jour leur

BIOS sans qu’ils aient à craindre un plantage ou une défaillance. Si

l’alimentation venait à être coupée durant la mise à jour du BIOS, AS-

Rock Crashless BIOS terminera automatiquement la mise à jour du BIOS

une fois le courant rétabli. Veuillez noter que les chiers BIOS doivent

être placés dans le répertoire racine de votre disque USB. Seuls les

ports USB2.0 sont compatibles avec cette fonction.

18. Via OMG, les administrateurs ont la possibilité d’instaurer un couvre-

feu Internet ou de spécier des plages horaires durant lesquelles l’accès

Internet sera restreint. Il est ainsi possible de congurer l’heure de début

Français

et l’heure de n autorisant l’accès à Internet par les autres utilisateurs.

An d’éviter que ces derniers ne puissent contourner le système OMG,

il est nécessaire de créer des comptes invité non dotés d’un accès aux

réglages de l’heure du système.

85

ASRock Z77 OC Formula Motherboard

19. La fonction Internet Flash recherche les mises à jour disponibles pour le

microprogramme UEFI sur nos serveurs. En d’autres termes, le système

est capable de détecter automatiquement la mise à jour UEFI la plus

récente sur nos serveurs et la transmet sans avoir à accéder au système

d’exploitation Windows. Veuillez noter que le service DHCP doit être ac-

tivé sur votre ordinateur pour pouvoir utiliser cette fonction.

20. L’utilisateur peut prévenir les dégâts sur la carte mère dus à l’humidité en

activant la “ Fonction déshumidicateur “. Lors de l’activation de la fonc-

tion déshumidicateur, l’ordinateur se met en marche automatiquement

pour déshumidier le système après être entré à l’état S4/S5.

21. Le Prole OC de NickShih est une option de BIOS qui afche la façon

dont Nick, le champion global OC overclocke cette carte mère. Il offre un

moyen pratique et efcace d’utiliser les réglages OC de Nick simpliant

le processus complexe de l’overclockage.

22. En plus des options de conguration conventionnelle de tension dans

l’utilitaire d’installation UEFI, le Contrôleur-V à réglage n est une nou-

velle collection d’options de réglages ns de tension pour overclockage

extrême.

23. VIRTU Universal MVP intègre toutes les fonctionnalités de base de la

technologie Virtu Universal, qui virtualise GPU intégrée et GPU discrète

pour des fonctionnalités optimales. Il est également doté de la fonction

TM

Virtual Vsync

pour une qualité visuelle sans compromis. Ajoutez à cela

les avantages de la technologie HyperFormance, et VIRTU Universal

MVP vous permettra d’obtenir des performances de jeu inégalées en

réduisant intelligemment les tâches redondantes du rendu lors du ux

entre le CPU, le GPU de la carte graphique et l’écran.

24. Lorsqu’une surchauffe du CPU est détectée, le système s’arrête automa-

tiquement. Avant de redémarrer le système, veuillez vérier que le ven-

tilateur d’UC sur la carte mère fonctionne correctement et débranchez le

cordon d’alimentation, puis rebranchez-le. Pour améliorer la dissipation

de la chaleur, n’oubliez pas de mettre de la pâte thermique entre le CPU

le dissipateur lors de l’installation du PC.

®

®

25. ASRock XFast RAM n’est pas pris en charge par Microsoft

Windows

®

®

XP / XP 64-bit. Les technologie Intel

Smart Connect et ports Intel

USB

®

®

TM

TM

3.0 n’est pas pris en charge par Microsoft

Windows

Vista

/ Vista

64-

bit / XP / XP 64-bit.

26. EuP, qui signie Energy Using Product (Produit Utilisant de l’Energie), est

une disposition établie par l’Union Européenne pour dénir la consom-

Français

mation de courant pour le système entier. Conformément à la norme

EuP, le courant CA total du système entier doit être inférieur à 1 W en

mode d’arrêt. Pour être conforme à la norme EuP, une carte mère EuP et

une alimentation EuP sont requises. Selon les suggestions d’Intel’,

86

ASRock Z77 OC Formula Motherboard

l’alimentation électrique EuP doit correspondre à la norme, qui est que

l’efcacité électrique de 5v en mode de veille doit être supérieure à 50%

pour 100 mA de consommation de courant. Pour choisir une alimentation

électrique conforme à la norme EuP, nous vous recommandons de con-

sulter votre fournisseur de courant pour plus de détails.

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le cavalier Description

Effacer la CMOS

(CLRCMOS1)

(voir p.2 g. 46)

Paramètres

Effacer la

par défaut

CMOS

Remarque :

CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la conguration originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant

5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

a

près avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le prol

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

Le commutateur Effacer CMOS présente la même fonction que le

Français

cavalier Effacer CMOS.

87

ASRock Z77 OC Formula Motherboard

Jumper de sélection BIOS

(BIOS_SEL1)

(voir p.2 g. 32)

Par défaut

Sauvegarde

(BIOS principal)

BIOS

Remarque :

Cette carte mère dispose de deux BIOS, un BIOS principal et un BIOS

de sauvegarde, pour une meilleure protection de sûreté et de stabilité

de votre système. Normalement le système fonctionne sur le BIOS

principal. Cependant si le BIOS principal est corrompu ou endommagé,

utilisez un jumper pour neutraliser les pin2 et pin3, le BIOS de sauveg-

arde sera utilisé au prochain redémarrage système. Ensuite, neutralisez

les pin1 et pin2 à nouveau, puis utilisez “ASRock Instant Flash“ ou “AS-

Rock Internet Flash“ dans l’utilitaire d’installation du BIOS pour copier

le chier BIOS sur le BIOS principal an d’assurer un fonctionnement

normal du système. Pour la sécurité du système, les utilisateurs ne

peuvent pas mettre à jour manuellement le BIOS de sauvegarde.

Français

88

ASRock Z77 OC Formula Motherboard

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes

et connecteurs causera à la carte mère des dommages irréversibles!

Connecteurs Série ATA2 Ces quatre connecteurs Série

(SATA2_2_3: voir p.2 No. 19)

ATA2 (SATA2) prennent en

(SATA2_4_5: voir p.2 No. 18)

charge les câbles SATA pour

SATA2_4

SATA2_5

les périphériques de stockage

internes. L’interface SATA2

actuelle permet des taux

SATA2_2

SATA2_3

transferts de données pouvant

aller jusqu’à 3,0 Gb/s.

Connecteurs Série ATA3 Ces six connecteurs Série

(SATA3_0_1: voir p.2 No. 20)

ATA3 (SATA3) prennent en

(SATA3_M0_M1: voir p.2 No. 21)

charge les câbles SATA pour

SATA3_0

SATA3_1

(SATA3_M2_M3: voir p.2 No. 22)

les périphériques de stockage

internes. L’interface SATA3

actuelle permet des taux

SATA3_M0

SATA3_M1

transferts de données pouvant

aller jusqu’à 6,0 Gb/s.

SATA3_M2

SATA3_M3

Câble de données Toute cote du cable de data

Série ATA (SATA) SATA peut etre connecte au

(en option)

disque dur SATA / SATA2 /

SATA3 ou au connecteur SATA2

/ SATA3 sur la carte

mere.

Cordon d’alimentation Veuillez connecter l’extrémité

Série ATA (SATA) noire du cordon d’alimentation

(en option)

SATA sur le connecteur

d’alimentation sur chaque unité.

connecter au connecteur

d’alimentation du disque

Français

Connectez ensuite l’extrémité

c o n n e c t e r à

dur SATA

blanche du cordon

l’unité

d’alimentation

d’alimentation SATA sur le

électrique

connecteur d’alimentation de

l’unité d’alimentation électrique.

89

ASRock Z77 OC Formula Motherboard

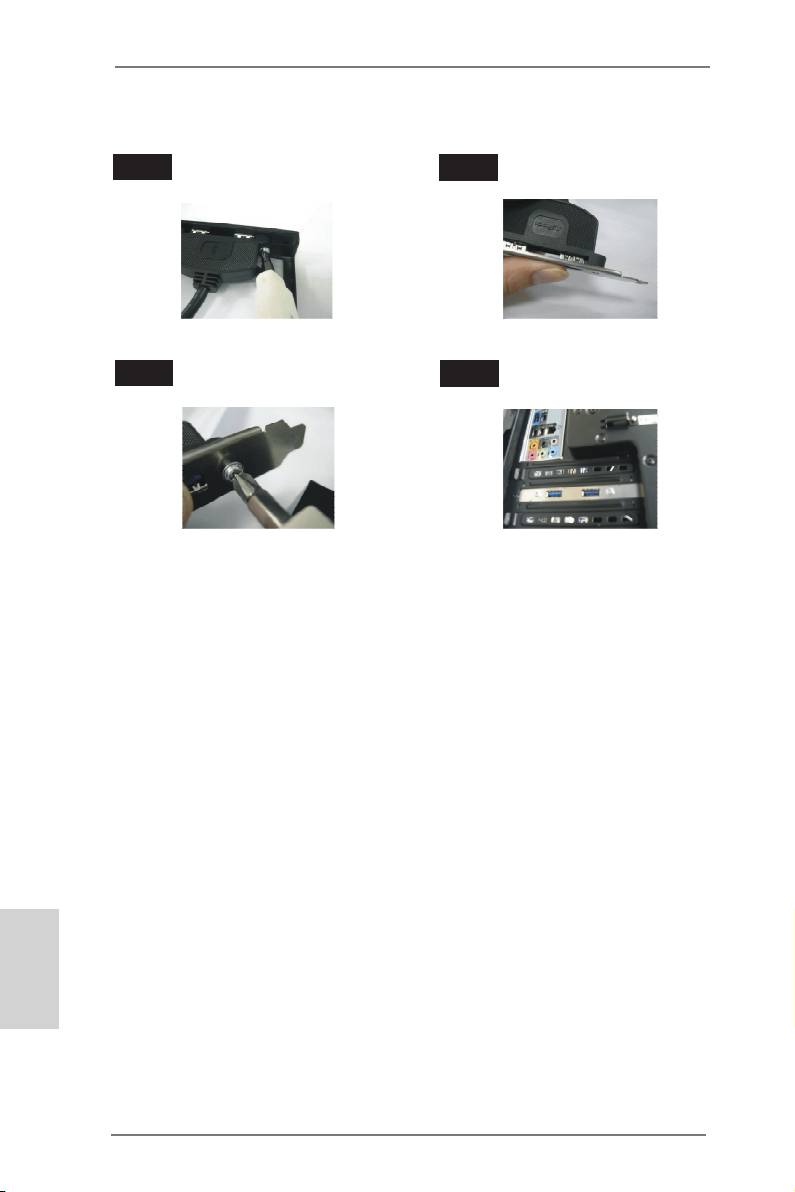

Le Guide d'installation du Support arrière USB 3.0

Étape 1

Dévissez les deux vis du panneau

Étape 2

Assemblez le câble USB 3.0 et le

avant USB 3.0.

support arrière USB 3.0.

Étape 3

Vissez les deux vis dans le support

Étape 4

Placez le support arrière USB 3.0

arrière USB 3.0.

dans le châssis.

Français

96

ASRock Z77 OC Formula Motherboard

1.5 Interrupteur rapides

La carte mère dispose de six interrupteurs intelligents : alimentation, réinitialisation,

mise en marche et effacement CMOS, permettant aux utilisateurs d’allumer/éteindre

rapidement ou de réinitialiser les valeurs CMOS du système ; boutons OC de + / -

rapide, permettant aux utilisateurs de régler rapidement et facilement la fréquence

OC ; mettre en marche/arrêt PCIe, offrant aux utilisateurs trois interrupteurs pour

activer ou désactiver les slots PCIE d’un simple clic.

Interrupteur d’alimentation

L’interrupteur d’alimentation est

(PWRBTN)

un interrupteur rapide, qui permet

(voir p.2 No. 27)

Power

à l’utilisateur d’allumer/éteindre

rapidement le système.

Interrupteur de réinitialisation

L’interrupteur de réinitialisation

(RSTBTN)

est un interrupteur rapide, qui

(voir p.2 No. 28)

Reset

permet à l’utilisateur de

réinitialiser rapidement le

système.

Interrupteur d’effacement de CMOS

L’interrupteur d’effacement de

(CLRCBTN)

CMOS est un interrupteur rapide

(voir p.3 No. 14)

qui permet à l’utilisateur d’effacer

rapidement les valeurs du CMOS.

Boutons OC de + / - rapide

Les boutons OC de + / - rapide

(MINUS1: voir p.2 No. 10)

permettent à l’utilisateur d’ajuster

(PLUS1: voir p.2 No. 11)

rapidement et facilement la fré-

quence OC dans le OC de rapide.

Ce comportement overclocking dépend de la conguration du système, tels

que capacité de la mémoire, solution thermique, etc Overclocking peuvent af

fecter votre système la stabilité, ou même causer des dommages aux

composants et périphériques. Nous ne sommes pas responsable d’éventuels

dommages causés par l’overclocking.

Français

97

ASRock Z77 OC Formula Motherboard

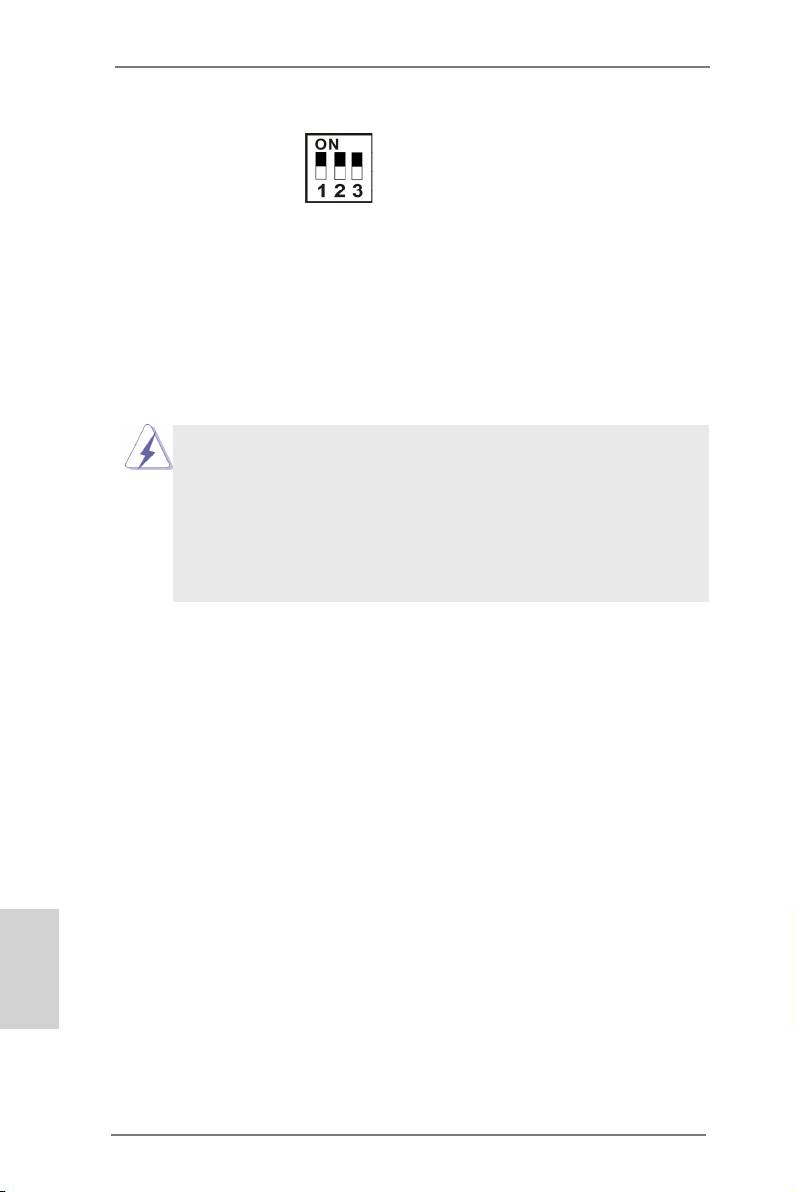

Interrupteur de mise en L’interrupteur de mise en

1: PCIE2

marche/arrêt PCIe marche/arrêt PCIe vous permet

(SWITCH1)

2: PCIE4

d’activer ou désactiver les 16

(voir p.2 No. 9)

3: PCIE5

slots PCIE correspondants.

Lorsque l’une des cartes PCIE

x16 installée est en

dérangement, vous pouvez

utiliser l’interrupteur de mise

en marche/arrêt PCIe an de

détecter celle qui est hors

service et d’un simple clic retirer

les cartes.

1. Assurez-vous de mettre le système hors tension avant de changer les

interrupteurs.

2. Lorsque vous éteignez l’interrupteur PCIe, votre carte PCIE risque de griller

si elle est de mauvaise qualité. Pour plus d’informations sur les

spécications de votre carte, contacter le vendeur.

3. Interrupteur de mise en marche/arrêt PCIe est destiné uniquement au

débuggage. Si vous ne voulez pas utiliser votre carte PCIE, retirez-la de la

carte mère.

Français

98

ASRock Z77 OC Formula Motherboard
