ASRock Z77 OC Formula: 1. 主板簡介

®

TM

TM

- 支持 NVIDIA

Quad SLI

和 SLI

技術

®

板載顯卡 * 僅內置 GPU 的處理器可支持 Intel

HD Graphics 內置視覺特

性与 VGA 輸出。

®

®

- 支持 Intel

HD Graphics 內置視覺特性 :Intel

Quick Sync

®

TM

®

Video 2.0、Intel

InTru

3D、Intel

Clear Video HD 技術、

®

TM

®

Intel

Insider

、Intel

HD Graphics 2500/4000

®

- Intel

Ivy Bridge CPU 支持 Pixel Shader 5.0、DirectX 11

®

技術

。

Intel

Sandy Bridge CPU 支持 Pixel Shader 4.1、

DirectX 10.1 技術

- 最大共享內存 1760MB（見警告 6）

- 支持 HDMI 1.4a, 最高分辨率達 1920x1200 @ 60Hz

- 支持 HDMI, 可支持 Auto Lip Sync、Deep Color (12bpc)、

xvYCC 與 HBR( 高位速音頻 )( 需配備兼容 HDMI 的顯示器 )

( 詳見警告 7）

- 通過 HDMI 接口支持 HDCP 功能

- 通過 HDMI 接口可播放 1080 線藍光光盤 (BD) / HD-DVD 光盤

音效 - 7.1 聲道高保真音頻 , 支持內容保護功能

(Realtek ALC898 音頻編解碼器 )

- 支持優質藍光音效

板載 LAN 功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- 支持网路喚醒（Wake-On-LAN）

- 支持 Energy Efficient Ethernet 802.3az

- 支持 PXE

Rear Panel I/O I/O 界面

( 后面板輸入 / - 1 個 PS/2 鍵盤 / 鼠標接口

輸出接口 ) - 1 個 HDMI 接口

- 1 個光纖 SPDIF 輸出接口

- 4 個可直接使用的 USB 2.0 接口

- 6 個可直接使用的 USB 3.0 接口

- 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和 SPEED

LED)

- 1 個帶 LED 的 CMOS 數據清除開關

- 高保真音頻插孔：后置喇叭 / 中置喇叭 / 低音喇叭 / 音頻輸入

簡體中文

/ 前置喇叭 / 麥克風 ( 見警告 8)

®

SATA3 - 2 x Intel

Z77的SATA3 6.0Gb/s連接頭, 支持 RAID (RAID 0,

RAID 1, RAID 5, RAID 10, Intel Rapid Storage 和 Intel

Smart Response 技術 ), NCQ, AHCI 和熱插拔功能

- 4 x Marvell SE9172 的 SATA3 6.0Gb/s 連接頭 , 支持 RAID

(RAID 0 和 RAID 1), NCQ, AHCI 和熱插拔功能

224

ASRock Z77 OC Formula Motherboard

®

USB 3.0 - 2 x Intel

Z77 的后置 USB 3.0 連接頭，支持 USB 1.0/2.0/3.0

到 5Gb/s

- 4 x Etron EJ188H 的后置 USB 3.0 連接頭，支持 USB

1.0/2.0/3.0 到 5Gb/s

®

- 1 x Intel

Z77 的前置 USB 3.0 連接頭 ( 支持 2 個 USB 3.0 接

口 )，支持 USB 1.0/2.0/3.0 到 5Gb/s

連接頭 - 4 x SATA2 3.0Gb/s 連接頭 , 支持 RAID (RAID 0, RAID 1,

RAID 5, RAID 10, Intel Rapid Storage 和 Intel Smart

Response 技術 ), NCQ, AHCI 和熱插拔功能

- 6 x SATA3 6.0Gb/s 連接頭

- 1 x 紅外線模塊接頭

- 1 x 消費類紅外線模塊接頭

- 1 x 串行接口

- 1 x HDMI_SPDIF 接頭

- 1 x 電源指示燈連接排針

TM

- V-Probe

：擁有 2 個 7 組板載電壓測量點

- 2 x CPU 風扇接頭 (1 x 4 針 , 1 x 3 針 )

- 4 x 機箱風扇接頭 (1 x 4 針 , 3 x 3 針 )

- 1 x 電源風扇接頭 (3 針 )

- 1 x 散熱風扇接頭 (3 針 )

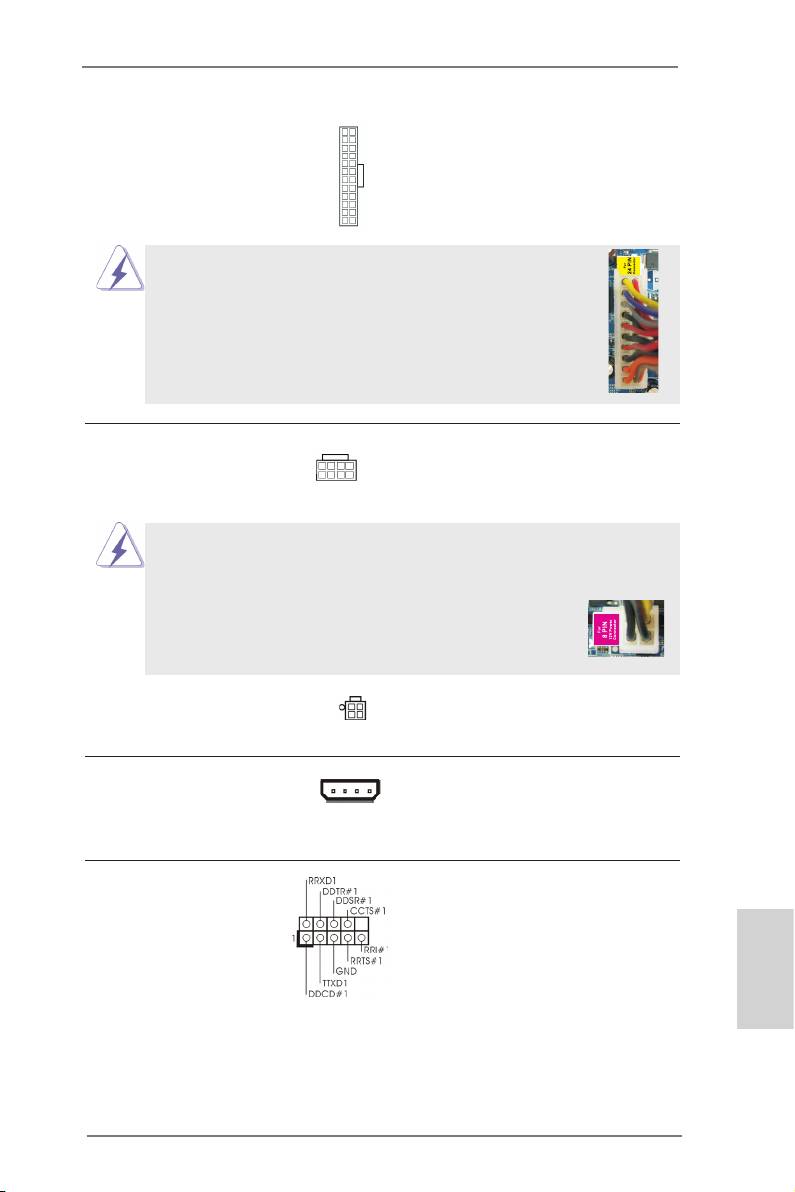

- 24 針 ATX 電源接頭

- 8 針 12V 電源接頭

- 4 針 12V 電源接頭

- SLI/XFire 電源接頭

- 前置音頻面板接頭

- 3 x USB 2.0 接針 ( 可支持 6 個額外的 USB 2.0 接口 )

- 1 x USB 3.0 接針 ( 可支持 2 個額外的 USB 3.0 接口 )

- 1 x Dr. Debug (7 段調試 LED)

- 1 個帶 LED 的電源開關

- 1 個帶 LED 的復位開關

- 1 個帶 LED 的 CMOS 數據清除開關

- 快速 OC 按鈕：+/- 按鈕可調節 OC 頻率

- 1 個 PCIe ON/OFF 開關

- 1 個開机自檢狀態檢查器 (PSC)（見警告 9）

BIOS - 2 x 64Mb AMI UEFI Legal BIOS, 支持 GUI

(1 x 主 BIOS 和 1 x 恢复備份 BIOS)

- 支持即插即用（Plug and Play,PnP）

簡體中文

- ACPI 1.1 電源管理

- 支持 SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA 電壓多功能

調節器

225

ASRock Z77 OC Formula Motherboard

支持光盤 -

驅動程序 , 工具軟件 , 殺毒軟件（測試版本 ),CyberLink

MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒体套件 - OEM

獨家功能 - Formula Drive（詳見警告 10）

- 華擎即時開機功能

- 華擎 Instant Flash（見警告 11）

- 華擎 APP Charger（見警告 12）

- 華擎 SmartView（見警告 13）

- 華擎 XFast USB（見警告 14）

- 華擎 XFast LAN（見警告 15）

- 華擎 XFast RAM（見警告 16）

- 華擎 Crashless BIOS（見警告 17）

- 華擎 OMG (Online Management Guard)（見警告 18）

- 華擎云升級（見警告 19）

- 華擎 UEFI 系統瀏覽器

- 華擎除濕功能（見警告 20）

- 華擎絢動 UEFI

- NickShih 超頻配置文件（見警告 21）

- 微調 V 控制器（見警告 22）

- 時序配置器 (Timing Configurator)

- Lucid Virtu Universal MVP（見警告 23）

* 僅內置 GPU 的處理器可支持 Lucid Virtu Universal MVP。

- Hybrid Booster( 安心超頻技術 ):

- ASRock U-COP（見警告 24）

- Boot Failure Guard (B.F.G., 啟動失敗恢復技術）

- 晚安指示燈

硬件監控器 - CPU/ 機箱 / 電源 / 散熱溫度偵測

- CPU/ 機箱 / 電源 / 散熱風扇轉速計

- CPU/ 機箱 / 散熱靜音風扇（允許根据 CPU 溫度自動調整机箱

風扇速度）

- CPU/ 機箱 / 散熱風扇多速控制

- 多點熱監視器

- 電壓範圍：+12V, +5V, +3.3V, 核心電壓

®

®

TM

TM

操作系統 - Microsoft

Windows

7/7 64 位元 /Vista

/Vista

64 位元 /

XP/XP 64 位元适用于此主板（見警告 25）

簡體中文

認證 - FCC, CE, WHQL

- 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應器 )

（見警告 26）

* 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com

226

ASRock Z77 OC Formula Motherboard

警告

請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用異步超

頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會導

致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻可

能導致的損壞不承擔責任。

警告！

1、 雙層 MOS(DSM) 是一款創新設計的全新 MOSFET。通過將兩個硅片堆棧到一

個 M O SFE T，硅片區域增加一倍。硅片面積越大，導通狀態下的漏源電阻

Rds(on) 就越低。与傳統的离散 MOSFET 相比，DSM 可以提供更大的硅片面

積和更低的 Rds(on)，因此 CPU Vcore 的電源更高效。

2、 關于“Hyper-Threading Technology”（超線程技術）的設置，請參考 CD

光盤中的“User Manual”第 69 頁。

3、 這款主板支援雙通道內存技術。在您實現雙通道內存技術之前，為能正確

安裝，請確認您已經閱讀了第 18 頁的內存模組安裝指南。

®

TM

4、 由于操作系統的限制，在 Windows

7 / Vista

/ XP 下，供系統使用的實

®

際內存容量可能小于 4GB。對於 Windows

操作系統搭配 64 位元 CPU 來說 ,

®

不會存在這樣的限制。您可以通過華擎 XFast RAM 來利用 Windows

無法使

用的內存。

5、 只有 PCI E2 和 P C IE4 插槽支持 G en 3 速度。若要使 P C I E xp r es s 運行

于 Gen 3 速度，您必須安裝 Ivy Bridge CPU。若您安裝了 Sandy Bridge

CPU，則 PCI Express 只能運行于 Gen 2 速度。

®

6、 最大共享內存大小由芯片組廠商定義並且可以更改。請查閱 Int e l

網站

了解最新資訊。

®

7、 只有 Windows

7 64 位元 /7 可支持 xvYCC 與 Deep Color。只有當顯示器

®

在 EDID 中支持 12bpc 時 ,Deep Color 模式才會被開啟。只有 Windows

7

TM

TM

64 位元 /7/Vista

64 位元 /Vista

支持 HBR。

8、 在麥克風輸入方面，這款主板支持立體聲和單聲道這兩種模式。在音頻輸

出方面，這款主板支持 2 聲道、4 聲道、6 聲道以及 8 聲道模式。請查閱

第 3 頁的表格瞭解正確的連接方式。

9、 開机自檢狀態檢查器 (PSC) 在用戶開机時對電腦進行診斷。它會亮起紅燈

來指示 CPU、內存、VGA 或存儲功能是否异常。如果上述四項均工作正常，

燈會熄滅。

10、 Fo r mul a D r i ve 是一個多合一的工具，可在用戶友好的界面中微調不同

的系統功能，包括硬件監控、Fan-tastic 調節、超頻、OC DNA 和 IES。

在 Hard ware M oni tor（硬件監控）中，顯示系統的主要參數。在 Fa n-

tastic 調節（風扇控制）中，顯示風扇速度和溫度，以便您進行調整。在

Overclocking（超頻）中，您可以對 CPU 進行超頻，以优化系統性能。在

OC DNA 中，您可以將自己的 OC 設置保存為配置文件，并与您的朋友共享。

您的朋友可以將您的 O C 配置文件加載他們的系統中，從而得到相同的 O C

簡體中文

設置。在 I E S（智能節能）中，電壓調節器可以在 C P U 核心空閒時減少輸

出相位數，以提高效率且不影響運計算性能。關于 Formula Drive 的操作

步驟，請訪問我們的网站。 華擎網站：http://www.asrock.com

227

ASRock Z77 OC Formula Motherboard

11、 華擎 Instant Flash 是一個內建于 Flash ROM 的 BIOS 更新工具程序。這個

®

方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或 Windows

)

即可進行 B I OS 的更新。在系統開机自檢過程中按下 < F6> 鍵或在 B IO S 設

置菜單中按下 <F2> 鍵即可進入華擎 Instant Flash 工具程序。啟動這一

程序後 , 只需把新的 B IOS 文件保存在 U 盤、軟盤或硬盤中 , 輕鬆點擊鼠

標就能完成 B I OS 的更新 , 而不再需要準備額外的軟盤或其他複雜的更新

程序。請注意 :U 盤或硬盤必須使用 FAT32/64 文件系統。

12、 若您想要更快速、更自由地為您的蘋果設備 , 如 iPhone/iPad/iPod touch

充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP Charger。只需安

裝 APP Charger 驅動程序 , 用電腦為 iPhone 充電最多可比以往快 40%。華

擎 APP Charger 允許您同時為多部蘋果設備快速充電 , 甚至可以在電腦進

入待機 ( S1)、掛起至內存 ( S3)、休眠 ( S4) 或關機 ( S5) 模式下持續為設

備充電。只需安裝了 APP Charger 驅動程序 , 您立刻就能擁有非凡的充電

體驗。

13、 Sma rtV ie w 是 I nte rnet 瀏覽器的一項新功能，它作為 IE 的智能起始頁

面，在一個增強的視圖中提供您經常訪問的网站、您的遊覽歷史記錄、

您的 F a ce b o ok 朋友、以及您的實時新聞來源，可為您提供更具個性化的

Internet 体驗。華擎主板專門配備 SmartView 應實用程序，可幫助您隨

時与朋友保持聯系。為使用 SmartView 功能，請确保您操作系統的版本是

®

TM

TM

Windows

7 / 7 64 位元 / Vista

/ Vista

64 位元，瀏覽器的版本是

IE8。

華擎网站：http://www.asrock.com/Feature/SmartView/index.asp

14、 華擎 XFast USB 可以提升 USB 存儲設備性能。性能可能因設備特性不同而

存在差异。

15、 華擎 XFast LAN 可提供更快的网絡訪問，包括以下諸多好處。网絡應用程

序优先級：您可以設置理想的應用程序优先級，并可以添加新程序。游戲

更少延遲：將在線游戰設置為較高的优先級，可降低游戰中的延遲。流量

定形：您可以在觀看 Youtube 高清視頻的同時進行文件下載。實時分析您

的數据：通過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數据流。

16、華擎 XFast RAM 是 Formula Drive 中加入的一項新功能。它能充分利用

®

Windows

操作系統 32-bit CPU 無法使用的內存空間。華擎 XFast RAM 可

縮短之前訪問過的网站的加載時間，從而加快网絡衝浪速度。此外，它還

能提升 Adobe Photoshop 運行的速度高達五倍之多。華擎 XFast RAM 的另

一項优勢是它能減少訪問 SSD 或 HDD 的頻次，從而延長它門的使用壽命。

17、華擎 Crashless BIOS 能讓用戶安心地更新他們的 BIOS，而不用擔心發生

故障。如果在 BIOS 更新過程中斷電，華擎 Crashless BIOS 會在電源恢复

后自動完成 BIOS更新過程。請注意，BIOS文件需存放在 USB 盤的根目錄中。

此功能只支持 USB2.0 端口。

簡體中文

18、 管理員可通過 O M G 對指定的時間段對互聯网設置禁用或限制訪問。您可以

設置授權允許其他用戶訪問互聯网的起始時間和結束時間。為防止用戶繞

過 OMG 的管控，必須新增無權更改系統時間的訪客帳戶。

19、 云升級在線升級功能會從我們的服務器搜索可用的 UEFI 固件。也就是說，

系統可以自動從我們的服務器上偵測到最新的 U EFI 文件，且不需要進入

Windows 操作系統即可進行更新。請注意：您需要使用 DHCP 配置的電腦以

啟用此功能。

228

ASRock Z77 OC Formula Motherboard

20、用戶可以通過開啟“除濕功能”來防止主板因受潮而損坏。當開啟除濕功

能后，電腦在進入 S4/S5 狀態時，會自動開機進行系統除濕。

21、NickShih 的超頻配置文件屬于 BIOS 選件，可顯示全球超頻領先者 Nick 如

何使該主板超頻。它可提供方便高效的方法，供用戶使用 N i ck 的超頻設

置，從而簡化复雜的超頻過程。

22、除了 UEFI 設置實用工具中的傳統電壓配置選項之外，微調 V 控制器也是一

种新型電壓微調選項，适用于想要追求极限性能的超頻愛好者。

23、VIRTU Universal MVP 包括 Virtu 通用技術的基本功能，可虛擬化集成的

GPU 和离散 GPU，使 Breed 功能達到最佳效果。此外，它還采用 Virtual

TM

Vsync

技術，提供优异的視覺效果。利用 HyperFormance 技術所帶來的优

點，VIRTU Universal MVP 通過智能地減少 CPU、GPU 和顯示器之間數据流

的冗余渲染任務，提高游戲性能。

24、 當檢測到 CPU 過熱問題時，系統會自動關機。在您重新啟動系統之前，請

檢查主板上的 C PU 風扇是否正常運轉並拔出電源線，然后再將它插回。為

了提高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間涂一層導熱膠。

®

®

25、Microsoft

Windows

XP / XP 64-bit 系統不支持華擎 XFast RAM。Mi-

®

®

TM

TM

crosoft

Windows

Vista

/ Vista

64-bit / XP / XP 64-bit 系統不

®

®

支持 Intel

智能連接技術和 Intel

USB 3.0 連接頭。

26、EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統

耗電量的規定。根據 E u P 的規定 , 一個完整系統在關機模式下的交流電總

消耗必須在 1.00W 以下。為滿足 Eu P 標準 , 您需要同時具備支持 Eu P 的主

®

板和支持 EuP 的電源供應器。根據 Intel

的建議 , 支持 EuP 的電源供應器

必須滿足在 100m A 電流消耗時 ,5V sb 電源效率高于 50%。有關支持 E uP 的

電源供應器選擇方面的更多細節 , 我們建議您諮詢電源供應器的製作商。

簡體中文

229

ASRock Z77 OC Formula Motherboard

1.3 跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短

接”。如果針腳上沒有放置跳線帽 , 這個

跳線就是“開路”。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接”。

接腳 設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

( 見第 2 頁第 46 項 )

默認設置

清除 CMOS

注意：

C L R C M O S1 允 許 您 清 除 C M O S 中 的 數 据。 如 要 清 除 并 將 系 統 參 數 恢 复 至 默 認

設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳

線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 B I O S 后

立即 清除 C M O S。如果 需要在更新 B I O S 后立即清除 C M O S， 必須在執行 C M O S

清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、

日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。

清除CMOS開關与清除CMOS跳線具有相同的功能。

BIOS 選擇跳線

(BIOS_SEL1)

( 見第 2 頁第 32 項 )

默認

備分 BIOS

( 主 BIOS)

注意：

此主板有兩塊板載 BIOS，分別是主 BIOS 和備份 BIOS，可增強對系統的保護，提

高安全性和穩定性。通常，系統會在主 B I O S 上運行。但是，如果主 B I O S 毀坏或

受損，請使用跳線帽短接針腳 2 和針腳 3，之后，備份 BI O S 將在下一次系統啟動

時接管。啟動后，再次短接針腳 1 和針腳 2，然后使用 BIOS 設置實用工具中的“華

擎 Instant Flash”或“華擎 Internet Flash”將 BIOS 文件复制到主 BIOS，以确

保系統正常運行。出于對系統安全性方面的考慮，用戶無法手動更新備份 BIOS。

簡體中文

230

ASRock Z77 OC Formula Motherboard

1.4 板載接頭和接口

板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將

跳線帽放置在接頭和接口上將會導致主板的永久性損壞！

Serial ATA2 接口 這裡有四組 Serial ATA2

(SATA2_2_3: 見第 2 頁第 19 項 )

(SATA2)接口支持Serial (SATA)

(SATA2_4_5: 見第 2 頁第 18 項 )

數據線作為內部儲存設置。目前

SATA2_4

SATA2_5

SATA2 界面理論上可提供高達

3.0Gb/s 的數據傳輸速率。

SATA2_2

SATA2_3

Serial ATA3 接口 這裡有六組 Serial ATA3

(SATA3_0_1: 見第 2 頁第 20 項 )

(SATA3)接口支持Serial (SATA)

(SATA3_M0_M1: 見第 2 頁第 21 項 )

數據線作為內部儲存設置。目前

SATA3_0

SATA3_1

(SATA3_M2_M3: 見第 2 頁第 22 項 )

SATA3 界面理論上可提供高達

6.0Gb/s 的數據傳輸速率。

SATA3_M0

SATA3_M1

SATA3_M2

SATA3_M3

Serial ATA (SATA) SATA 數據線的任意一端均可連

數據線

( 選配 )

接 SATA/SATA2/SATA3 硬盤或者

主板上的 SATA2/SATA3 接口。

Serial ATA (SATA) 請將 SATA 電源線黑色的一端連

電源線 接到 SATA 驅動器的電源接口。

( 選配 )

然后將 SATA 電源線白色的一端

連接到 SATA 硬盤

連接到電源適配器的電源接口。

電源接口

連接到電源

適配器

USB 2.0 擴展接頭 除了位於 I/O 面板的四個默認

(9 針 USB4_5)

USB 2.0 接口之外，這款主板有

( 見第 2 頁第 31 項 )

三組 USB 2.0 接針。這組 USB 2.0

簡體中文

接針可以支持兩個 USB 2.0 接

口。

231

ASRock Z77 OC Formula Motherboard

(9 針 USB6_7)

( 見第 2 頁第 34 項 )

(9 針 USB8_9)

U SB_PWR

( 見第 2 頁第 35 項 )

P-9

P +9

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

USB 3.0 擴展接頭 除了位於 I/O 面板的六個默認

(19 針 USB3_6_7)

USB 3.0 接口之外，這款主板有

( 見第 2 頁第 15 項 )

一組 USB 3.0 接針。這組USB 3.0

接針可以支持兩個 USB 3.0 接

口。

紅外線模塊接頭 這個接頭支持一個選配的無線發

(5 針 IR1)

送和接受紅外線的模塊。

( 見第 2 頁第 38 項 )

消費類紅外線模塊接頭 此接口可以連接遙控器。

(4 針 CIR1)

( 見第 2 頁第 36 項 )

前置音頻面板接頭 可以方便連接音頻設備。

GND

P RESENCE#

M IC_RET

(9 針 HD_AUDIO1)

OUT_RET

( 見第 2 頁第 41 項 )

1

簡體中文

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

232

ASRock Z77 OC Formula Motherboard

1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能 (Jack

Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我們提供的手冊

和機箱手冊上的使用說明安裝您的系統。2. 如果您使用 AC’97 音頻面板 , 請按

照下面的步驟將它安裝到前面板音頻接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到 AC’97 音頻面板。

E. 開啟前置麥克風。

®

在 Windows

XP / XP 64 位元操作系統中 :

選擇”Mixer”。選擇”Recorder”。接著點擊”FrontMic”。

®

TM

TM

在 Windows

7 / 7 64 位元 / Vista

/ Vista

64 位元操作系統中 :

在 Realtek 控制面板中點擊”FrontMic”。調節”Recording Volume”。

系統面板接頭 這個接頭提供數個系統前面板功

(9 針 PANEL1)

能。

( 見第 2 頁第 25 項 )

根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態指示燈

到這個排針。根據之前請注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。

RESET( 重啟開關 ):

連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可按下

重啟開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系

統處于 S1/S3 待機模式時 , 此指示燈保持閃爍。當系統處于 S4 待機模式

或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬盤活動指示燈 ):

連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 , 此指

示燈亮起。

前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、重啟開

關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機箱前面板連接

到此排針時 , 請確認連接線與針腳上的說明相對應。

簡體中文

機箱喇叭接頭 請將機箱喇叭連接到這個接頭。

(4 針 SPEAKER1)

( 見第 2 頁第 23 項 )

233

ASRock Z77 OC Formula Motherboard
