Fatal1ty  990FX  Professional  Series  Motherboard

2.  Installazione

Questa è una scheda madre con Form Factor ATX (12.0 pollici x 9.6 pollici; 30,5 cm

x 24,4 cm). Prima di installare la scheda madre, studiare la con

fi

 gurazione del telaio

per assicurarsi che la scheda madre vi si adatti.

 Precauzioni

preinstallazione

Leggere le seguenti precauzioni prima di installare componenti delle

schede madri o di cambiare le impostazioni delle schede madri.

     Prima di installare o rimuovere qualsiasi componente, assicurarsi che

     l’alimentazione sia disattiva e che il cavo d’alimentazione sia scollegato dalla

     presa di corrente. Diversamente si causeranno gravi danni alla scheda madre,

     alle periferiche e/o ad altri componenti.

1.  Togliere il cavo dalla presa elettrica prima di toccare le com-

ponenti. In caso contrario la schedamadre, le periferiche, e/o i

componenti  possono subire gravi danni.

2.  Per evitare che l’elettricità statica danneggi la scheda madre,

NON appoggiare la scheda madre su moquette, tappeti o

tessuti simili. Ricordarsi di indossare un braccialetto antistatico

collegato a terra o di toccare un oggetto posizionato a terra

prima di maneggiare le componenti.

3.   Tenere i componenti per i bordi e non toccare i ICs.

4.   Ogni volta che si disinstalla un componente, appoggiarlo su un

tappetino antistatico messo a terra o depositarlo nella borsa

data in dotazione con il componente.

5.  Nell’usare i giraviti per

fi

 ssare la scheda madre al telaio non

serrare eccessivamente le viti! Altrimenti si rischia di danneg-

giare la scheda madre.

Italiano

105

Fatal1ty  990FX  Professional  Series  Motherboard

2.1  Installazione del processore

Fase 1.   Aprire lo zoccolo sollevando la leva da un angolo di 90°.

Fase 2.   Posizionare la CPU direttamente sopra la presa in modo tale che l’angolo

  della CPU con il triangolo dorato corrisponda all’angolo della presa con il

triangolino.

Fase 3.   Inserire con cautela il processore nello zoccolo

fi

 nché si adatta

perfettamente.

Il processore ha un solo corretto orientamento. NON forzare il

processore nello zoccolo: i pin potrebbero stortarsi.

Fase 4.   Quando il processore è posizionato, premere con decisione sullo zoccolo

  mentre si abbassa la leva dello zonnettore per

fi

 ssare il processore.

  Quando la leva fa clic sulla linguetta laterale signi

fi

 ca che è bloccata.

2.2  Installazione della ventolina e del dispersore di calore

       CPU

   Dopo avere installato la CPU sulla scheda madre, è necessario installare un

   dispersore di calore ed una ventolina per dissipare il calore. È anche

   necessario applicare del grasso termico tra la CPU ed il dispersore di calore

   per migliorare la dissipazione del calore. Assicurarsi che la CPU ed il

   dispersore di calore siano

fi

 ssati in modo appropriato e che ci sia una

   buona aderenza tra i due. Quindi collegare la ventolina CPU al connettore

   PU FAN (CPU_FAN1, fare riferimento a pagina 4, Numero 4 o CPU_FAN2,

   fare riferimento a pagina 4, Numero 5).  Per eseguire un’installazione

   appropriata, fare riferimento al manuale d’istruzioni della ventolina CPU e del

   dispersore di calore.

FASE 1:

Sollevare la levetta socket

FASE 2 / FASE 3:

Far corrispondere il triangolo

dorato della CPU al triangolino

nell’angolo del socket

FASE 4:

Abbassare e bloccare la

levetta socket

Levetta solle-

vata di 90°

Triangolo dorato CPU

Triangolino angolo

socket

Italiano

106

Fatal1ty  990FX  Professional  Series  Motherboard

Con

fi

 gurazioni Dual Channel Memory

   DDR3_A1

DDR3_A2

DDR3_B1

DDR3_B2

(alloggiamento (alloggiamento

(alloggiamento  (alloggiamento

   rosso)

nero)

rosso)

nero)

(1)     Popolato

-

Popolato

-

(2)     -

Popolato

-

Popolato

(3)     Popolato

Popolato

Popolato

Popolato

*    Per la con

fi

 gurazione (3), installare DDR3 DIMM identici nei quattro slot.

2.3  Installazione dei moduli di memoria (DIMM)

La scheda madre

Fatal1ty 990FX Professional Series

fornisce quattro alloggia-

menti DIMM DDR3 (Double Data Rate 3) a 240 pin, e supporta la tecnologia Dual

Channel Memory. Per la con

fi

 gurazione a due canali, è necessario installare sempre

coppie identiche (stessa marca, velocità, dimensioni e tipo di chip) di DIMM DDR3

negli alloggiamenti dello stesso colore. In altre parole, è necessario installare coppie

identiche di DIMM DDR3 nel canale doppio A (DDR3_A1 e DDR3_B1; alloggiamen-

ti rosso; vedere pag. 4 Nr. 8) oppure coppie identiche di DIMM DDR3 nel canale

doppio B (DDR3_A2 e DDR3_B2; alloggiamenti nero; vedere pag. 4 Nr. 9), per fare

sì che la tecnologia Dual Channel Memory possa essere attivata. Questa scheda

madre consente anche di installare quattro DIMM DDR3 per la con

fi

 gurazione a

canale doppio.Questa scheda madre consente anche di installare quattro DIMM

DDR3 per con

fi

 gurazione a canale duale, si raccomanda di installare DIMM DDR3

identiche nei quattro alloggiamenti. Consultare la Tabella con

fi

 gurazione Memoria

Canale Duale di seguito.

1.  Installare il modulo di memoria nell’alloggio nero (DDR3_A2 o

DDR3_B2) per la prima priorità.

2.  Se si vogliono installare due moduli di memoria, per ottenere com-

patibilità ed af

fi

 dabilità ottimali, si raccomanda di installarli negli al-

loggiamenti dello stesso colore. In altre parole: installare i moduli di

memoria o nella serie di alloggiamenti rosso (DDR3_A1 e DDR3_

B1) oppure nella serie di alloggiamenti nero (DDR3_A2 e DDR3_

B2).

3.  Se negli alloggiamenti DIMM di questa scheda madre è installato

un solo modulo di memoria, oppure sono installati tre moduli di me-

moria, è impossibile attivare la tecnologia Dual Channel Memory.

4.  Se una coppia di moduli di memoria NON è installata nello stesso

“canale doppio”, ad esempio se si installa una coppia di moduli di

memoria su DDR3_A1 e DD3_A2, è impossibile attivare la tecnolo-

gia Dual Channel Memory.

5.  Non è consentito installare la DDR o DDR2 nello slot DDR3, altri-

Italiano

107

Fatal1ty  990FX  Professional  Series  Motherboard

Installare una DIMM

Scollegare l’alimentazione elettrica prima di aggiungere o rimuovere i

DIMM o altri componenti del sistema.

Fase 1.   Sbloccare lo slot DIMM premendo i fermi che lo trattengono verso

l’esterno.

Fase 2.   Allineare una DIMM sullo slot così che il pettine della DIMM combaci con

  la sua sede sullo slot.

La DIMM può essere montata correttamente soltanto con un orienta-

mento. Se si dovesse installare a forza la DIMM nello slot con un orien-

tamento errato, si causerebbero danni permanenti alla scheda madre e

alla DIMM stessa.

Fase 3.  Inserire saldamente la DIMM nello slot

fi

 no a far scattare completamente

in posizione i fermagli di ritegno alle due estremità e

fi

 no ad installare

correttamente la DIMM nella sua sede.

Italiano

menti si possono danneggiare questa scheda madre e la DIMM.

6.  Se si adottano moduli di memoria DDR3 2100 sulla scheda madre,

si consiglia di installarli sugli slot DDR3_A2 e DDR3_B2.

108

Fatal1ty  990FX  Professional  Series  Motherboard

2.4  Slot di espansione (Slot PCI ed Slot PCI Express)

Sulla scheda madre

Fatal1ty 990FX Professional Series

 c’è 2 slot PCI ed 5 slot

PCI Express.

Slot PCI:

  Sono utilizzati per installare schede di espansione con Interfaccia PCI

 a

32-bit.

Slot PCI Express:

L’alloggio PCIE1 / PCIE3 (PCIE x1; nero) è usato per le

schede PCI Express x1 lane, come schede Gigabit LAN,

SATA2. L’alloggio PCIE2 / PCIE4 (PCIE x16; rosso) è usato per

le schede gra

fi

 che PCI Express x16 lane, oppure è usato per

installare schede gra

fi

 che PCI Express per supportare la

funzione

CrossFireX

TM

. L’alloggio PCIE5 (PCIE x16; rosso) è

usato per le schede PCI Express x4 lane, oppure è usato per

installare schede gra

fi

 che PCI Express per supportare la

funzione 3-Way CrossFireX

TM

.

Installare una scheda di espansione

Fase 1. Prima d’installare la scheda di espansione, assicurarsi che l’alimentazione

sia stata esclusa oppure che il cavo di alimentazione sia scollegato. Prima

di iniziare l’installazione, si prega di leggere la documentazione della scheda

di espansione e di effettuare le necessarie impostazioni del hardware.

Fase 2. Rimuovere i ganci sullo slot che si intende utilizzare. Tenere a portata di

mano le viti.

Fase 3. Allineare il connettore della scheda con lo slot e premere con decisione

fi

 nché la scheda è completamente inserita nello slot.

Fase 4. Agganciare la scheda allo chassis con le viti.

Fase 5. Fissare la scheda al case usando le viti.

Fase 6. Rimettere a posto il coperchio del sistema.

1.  Se si intende installare una sola scheda PCI Express VGA su ques-

ta scheda madre, installarla nell’alloggio PCIE2.

2.  In modalità CrossFireX

TM

 o SLI

TM

, installare le schede video PCI

Express x16 negli alloggi PCIE2 e PCIE4. Quindi, entrambi gli

alloggi lavoreranno a larghezza di banda x16.

3.  In modalità 3-Way CrossFireX

TM

, installare le schede video PCI

Express x16 negli alloggi PCIE2, PCIE4 e PCIE5. Quindi, alloggi

PCIE2 e PCIE4 lavoreranno a larghezza di banda x16 mentre

l’alloggio PCIE5 lavorerà a larghezza di banda x4.

4.  Collegare una ventola chassis al relativo connettore della scheda

madre (CHA_FAN1, CHA_FAN2 o CHA_FAN3) quando si usano

più schede video per ottenere un migliore ambiente termico.

Italiano

109

Fatal1ty  990FX  Professional  Series  Motherboard

2.5  Guida operativa per SLI

TM

 e Quad SLI

TM

Questa scheda madre supporta a tecnologia NVIDIA

®

 SLI

TM

 e Quad SLI

TM

 (Scalable

Link Interface) che permette di installare

fi

 no a due schede video PCI Express x16

identiche. Correntemente, la tecnologia NVIDIA

®

 SLI

TM

 supporta i sistemi operativi

Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit / XP / XP 64-bit. La tecnologia NVI-

DIA

®

 Quad SLI

TM

 supporta solo i sistemi operativi Windows

®

 7 / 7 64-bit / Vista

TM

 /

Vista

TM

 64-bit. Attenersi alle procedure d’installazione, a pagina 19, per i dettagli.

2.6  Guida operativa per CrossFireX

TM

, 3-Way CrossFireX

TM

 e

       Quad CrossFireX

TM

Questa scheda madre supporta la funzione CrossFireX

TM

, 3-Way CrossFireX

TM

e Quad CrossFireX

TM

. La tecnologia CrossFireX

TM

 offre i mezzi più vantaggiosi

possibile per combinare più GPU (Graphics Processing Unit) ad altre prestazio-

ni in un singolo PC. Combinando una serie di diverse modalità operative con la

progettazione software intuitiva ed un meccanismo d’interconnessione innovativo,

CrossFireX

TM

 abilita il massimo livello possibile di prestazioni e qualità d’immagine

in qualsiasi applicazione 3D. Correntemente la funzione CrossFireX

TM

 è supportata

solo dai sistemi operativi Windows

®

 XP con Service Pack 2 / Vista

TM

 / 7. La funzione

3-Way CrossFireX

TM

e Quad CrossFireX

TM

 è supportata solo dal sistema operativo

Windows

®

 Vista

TM

 / 7. Visitare il sito AMD per gli aggiornamenti dei driver AMD

TM

CrossFireX

TM

. Attenersi alle procedure d’installazione, a pagina 22, per i dettagli.

Italiano

110

Fatal1ty  990FX  Professional  Series  Motherboard

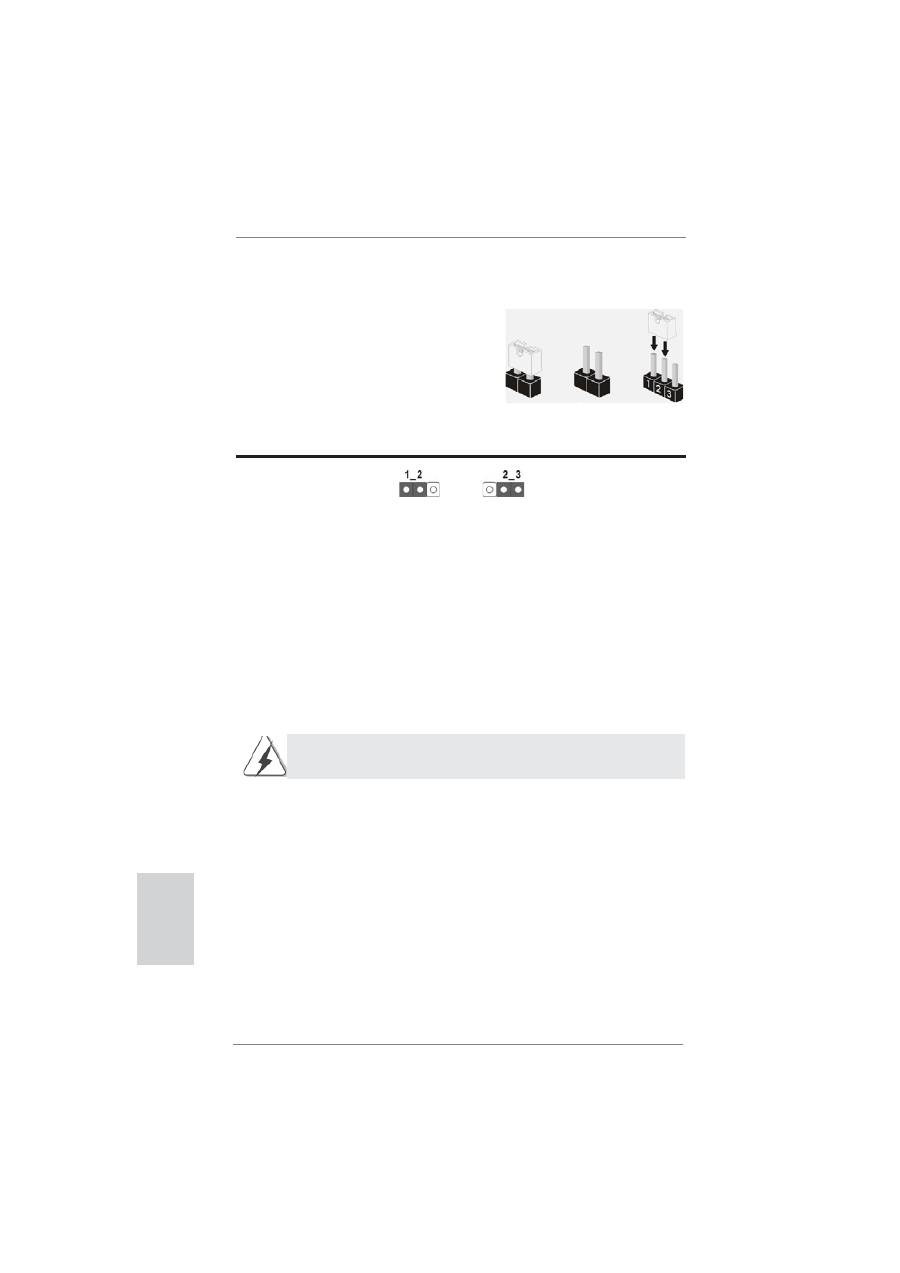

2.7  Setup dei Jumpers

L’illustrazione mostra come sono settati i jump-

er. Quando il ponticello è posizionato sui pin,

il jumper è “CORTOCIRCUITATO”. Se sui pin

non ci sono ponticelli, il jumper è “APERTO”.

L’illustrazione mostra un jumper a 3 pin in cui il

pin1 e il pin2 sono “CORTOCIRCUITATI” quan-

do il ponticello è posizionato su questi pin.

Jumper

Settaggio del Jumper

Resettare la CMOS

(CLRCMOS1)

(vedi p.4 item 28)

Nota:  CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare

i parametri del sistema sulla con

fi

 gurazione iniziale, spegnere il computer e

scollegare il cavo d’alimentazione dalla presa di corrente. Attendere 15 secondi,

poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su

CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS

subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si

è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare

il sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. No-

tare che password, data, ore, pro

fi

 lo utente prede

fi

 nito, 1394 GUID e indirizzo

MAC saranno cancellati solo se è rimossa la batteria della CMOS.

Azzeramen-

to CMOS

Impostazione

prede

fi

 nita

L’interruttore Clear CMOS (Cancella CMOS) ha la stessa funzione del

jumper Clear CMOS.

CORTOCIRCUITATO    APERTO

Italiano

111

Fatal1ty  990FX  Professional  Series  Motherboard

2.8  Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON instal-

lare cappucci per jumper su questi collettori e connettori. L’installazione

di cappucci per jumper su questi collettori e connettori provocherà

danni permanenti alla scheda madre!

Cavi dati Serial ATA (SATA)

Una o altra estremità del cavo

(Opzionale)

di dati SATA può essere

collegata al disco rigido SATA /

SATAII / SATA3 o al connettore

di SATAII / SATA3 su questa

 cartolina

base.

Cavo audio da 3,5 mm

Una delle estremità del cavo

(Opzionale)

audio da 3,5 mm può essere

collegata ai dispositivi audio

portatili come lettori MP3 o

cellulari, oppure alla porta

Line-in del computer.

Italiano

Cavo d’alimentazione

Collegare l’estremità nera de

Serial ATA (SATA)

cavo di alimentazione SATA al

(Opzionale)

connettore di alimentazione del

drive. Poi connettete l’estremità

bianca del cavo di alimentazio

ne SATA al connettore power

 dell’alimentatore.

Connettere

all’ailmentazione

dei dischi SATA

Connettere al gruppo

di alimentazione

Connettori Serial ATA3

Questi sei connettori Serial

(SATA3_1_2: vedi p.4  Nr. 19)

ATA3 (SATA3) supportano cavi

(SATA3_3_4: vedi p.4  Nr. 18)

dati SATA per dispositivi di

(SATA3_5_6: vedi p.4  Nr. 17)

 immagazzinamento

interni.

ATA3 (SATA3) supportano cavi

SATA per dispositivi di memoria

interni. L’interfaccia SATA3

attuale permette velocità di

 trasferimento

dati

fi

 no a

 6.0

Gb/s.

SA

TA3_1_2   SA

TA3_3_4   SA

TA3_5_6

Collettore USB 2.0

Oltre alle sei porte USB 2.0

(9-pin USB6_7)

 prede

fi

 nite nel pannello I/O, la

(vedi p.4  Nr. 26)

scheda madre dispone di

due intestazioni USB 2.0.

P-7

P+7

GND

DUMMY

USB PWR

USB_PWR

P-6

P+6

GND

1

112

Fatal1ty  990FX  Professional  Series  Motherboard

Collettore USB 3.0

Oltre alle due porte USB 3.0

(19-pin USB3_1_2)

standard del pannello I/O,

(vedi p.4  Nr. 12)

la scheda madre dispone di

due intestazioni USB 3.0.

Ciascuna intestazione USB 3.0

supporta due porte USB 3.0.

(19-pin USB3_3_4)

(vedi p.4  Nr. 13)

Collettore modulo infrarossi

Questo collettore supporta

(5-pin IR1)

moduli ad infrarossi optional

(vedi p.4  Nr. 31)

per la trasmissione e la

 ricezione

senza

fi

 li.

1. La caratteristica HDA (High De

fi

 nition Audio) supporta il rilevamento dei

    connettori, però il pannello dei cavi sul telaio deve supportare la funzione

    HDA (High De

fi

 nition Audio) per far sì che questa operi in modo corretto.

Italiano

(9-pin USB8_9)

Ciascuna intestazione USB 2.0

(vedi p.4  Nr. 25)

supporta due porte USB 2.0.

Connettore audio sul

È un’interfaccia per il cavo del

pannello frontale

pannello audio. Che consente

(9-pin HD_AUDIO1)

connessione facile e controllo

(vedi p.4  Nr. 34)

dei dispositivi audio.

113

Fatal1ty  990FX  Professional  Series  Motherboard

Collettore pannello di sistema

Questo collettore accomoda

(9-pin PANEL1)

diverse funzioni di sistema

(vedi p.4  Nr. 27)

 pannello

frontale.

Collegare l’interruttore d’alimentazione, l’interruttore di ripristino,

l’indicatore di stato del sistema del pannello frontale del telaio a questo

header in base all’assegnazione dei pin de

fi

 nita di seguito. Determinare i

pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore d’alimentazione):

Va collegato all’interruttore d’alimentazione del pannello frontale del

telaio. Usando l’interruttore d’alimentazione si può con

fi

 gurare il modo in

cui si spegne il sistema.

RESET (interruttore di ripristino):

Va collegato all’interruttore di ripristino del pannello frontale del telaio.

Premere l’interruttore di ripristino per riavviare il sistema se il computer si

blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

Va collegato all’indicatore di stato d’alimentazione del pannello frontale

del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua

a lampeggiare quando il sistema è in stato di standby S1. Il LED è

spento quando il sistema è in stato di sospensione /ibernazione S3/S4

oppure spento (S5).

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il

Italiano

    Attenersi alle istruzioni del nostro manuale e del manuale del telaio per

    installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio

    del pannello anteriore, come indicato di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

     necessario collegarli per il pannello audio AC’97.

E. Per attivare il microfono frontale.

    Sistema operativo Windows

®

 XP / XP 64-bit:

    Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi, fare

    clic su “FrontMic” (Microfono frontale).

    Sistema operativo Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit:

    Andare alla scheda “FrontMic” (Microfono frontale) del pannello di

    controllo Realtek. Regolare la voce “Recording Volume” (Volume

    registrazione).

114

Fatal1ty  990FX  Professional  Series  Motherboard

Collettore casse telaio

Collegare le casse del telaio a

(4-pin SPEAKER1)

 questo

collettore.

(vedi p.4  Nr. 16)

LED di accensione

Collegare il LED di accensione

(3-pin PLED1)

chassi per indicare lo stato di

(vedi p.4  Nr. 29)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1. Il LED

è spento in stato S3/S4 o S5

 (spegnimento).

LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di

un pannello frontale può consistere di: interruttore d’alimentazione,

interruttore di ripristino, LED d’alimentazione, LED attività disco rigido,

casse, eccetera. Quando si collega il modulo del pannello frontale a

questo header, assicurarsi che l’assegnazione dei

fi

 li e dei pin sia fatta

  corrispondere

in

modo

appropriato.

Collettori Chassis ed alimentazione ventola

Collegare i cavi della ventola ai

(4-pin CHA_FAN1)

corrispondenti connettori

(vedi p.4  Nr. 20)

facendo combaciare il cavo

nero col pin di terra. La velocità

(3-pin CHA_FAN2)

della ventola CHA_FAN1/2/3

(vedi p.4  Nr. 6)

può essere controllata tramite

 UEFI

o

AXTU.

(3-pin CHA_FAN3)

(vedi p.4  Nr. 24)

(3-pin PWR_FAN1)

(vedi p.4  Nr. 10)

Italiano

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

GND

+12V

CHA_FAN_SPEED

GND

+12V

CHA_FAN_SPEED

GN

D

+

1

2V

PWR

_F

AN

_

SPEE

D

Connettore ventolina CPU

Collegare il cavo della ventolina

(4-pin CPU_FAN1)

CPU a questo connettore e far

(vedi p.4  Nr. 4)

 combaciare

il

fi

 lo nero al pin

 terra.

1   2

3

   4

GN

D

+

1

2V

CPU

_F

AN

_

SPEE

D

F

AN

_

SPEE

D_

C

O

NTR

OL

115

Fatal1ty  990FX  Professional  Series  Motherboard

Installazione dell’alimentatore ATX a 20 pin

Con questa scheda madre, c’è in dotazione un

connettore elettrico ATX a 24 pin, ma può funzionare lo

stesso se si adotta un alimentatore ATX a 20 pin. Per

usare l’alimentatore ATX a 20 pin, collegare l’alimentatore

con il Pin 1 e il Pin 13.

Connettore alimentazione ATX

Collegare la sorgente

(24-pin  ATXPWR1)

d’alimentazione ATX a questo

(vedi p.4  Nr. 11)

 connettore.

Sebbene la presente scheda madre disponga di un supporto per ventola

CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in

grado di funzionare anche senza la funzione di controllo della velocità

della ventola. Se si intende collegare la ventola CPU a 3 piedini al

connettore della ventola CPU su questa scheda madre, collegarla ai

  piedini

1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

12

 1

24

13

12

 1

24

13

(3-pin CPU_FAN2)

(vedi p.4  Nr. 5)

GND

+12V

CPU_FAN_SPEED

Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX

12V, l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una

fornitura elettrica tradizionale a  4-pin ATX 12V. Per usare tale fornitura

elettrica 4-pin ATX 12V, prego collegare la presa elettrica

al Pin 1 e Pin 5.

Installazione elettrica 4-Pin ATX 12V

Connettore ATX 12 V

Collegare un alimentatore ATX

(8-pin  ATX12V1)

12 V a questo connettore.

(vedi p.4  Nr. 2)

Italiano

5

      1

8

      4

5                  1

8                  4

116

Fatal1ty  990FX  Professional  Series  Motherboard

Header HDMI_SPDIF

Header HDMI_SPDIF, con

(2-pin HDMI_SPDIF1)

uscita audio SPDIF su scheda

(vedi p.4  Nr. 1)

HDMI VGA, consente al

sistema di collegare dispositivi

per TV digitale HDMI/proiettori/

LCD . Collegare il connettore

HDMI_SPDIF della scheda

VGA HDMI a questo header.

Collettore porta COM

Questo collettore porta COM è

(9-pin COM1)

utilizzato per supportare il

(vedi p.4  Nr. 30)

modulo porta COM.

Intestazione IEEE 1394

Accanto alla porta di default

(9-pin FRONT_1394)

IEEE 1394 sul pannello I/O, e‘

(vedi p.4  Nr. 33)

presente un‘intestazione IEEE

1394 (FRONT_1394) sulla

scheda madre. Questa

intestazione IEEE 1394 puo‘

supportare una porta IEEE

 1394.

Italiano

117

Fatal1ty  990FX  Professional  Series  Motherboard

Italiano

Guida di installazione del supporto USB 3.0 posteriore

Collegare il cavo USB 3.0 e il

supporto USB 3.0 posteriore.

Svitare le due viti dal pannello USB 3.0

anteriore.

Inserire il supporto USB 3.0

posteriore nel telaio.

Avvitare le due viti nel supporto USB 3.0

posteriore.

Punto

1

Punto

4

Punto

2

Punto

3

Guida all’installazione del pannello frontale USB 3.0

Installare il pannello frontale USB 3.0

nell’alloggio unità 2,5” del telaio.

Il pannello frontale USB 3.0 è pronto

all’uso.

Collegare il cavo del pannello frontale

USB 3.0 al connettore USB 3.0 (USB3_1_2

o USB3_3_4) della scheda madre.

Fissare il pannello frontale USB 3.0

all’alloggio unità usando sei viti telaio.

Preparare il pannello frontale USB 3.0

fornito in dotazione, quattro viti HDD e sei

viti telaio.

Punto

1

Fissare l’unità HDD/SSD 2,5” al pannello

frontale USB 3.0 usando quattro viti HDD.

Punto

3

Punto

5

Punto

2

Punto

4

Punto

6

118

Fatal1ty  990FX  Professional  Series  Motherboard

2.9  Interruttori rapidi

Questa scheda madre ha tre interruttori rapidi: Interruttore di alimentazione, interrut-

tore di reset e interruttore pulizia CMOS, che consentono agli utenti di accendere /

spegnere rapidamente o cancellare i valori CMOS.

Interruttore

(PWRBTN)

(vedi p.4  Nr. 22)

Interruttore di reset

(RSTBTN)

(vedi p.4  Nr. 21)

L’interruttore di alimentazione è

un interruttore rapido che

consente agli utenti di

accendere/spegnere

rapidamente il sistema.

L’interruttore di reset è un

interruttore rapido che consente

agli utenti di resettare

rapidamente il sistema.

L’interruttore di pulizia CMOS è

un interruttore rapido che

consente agli utenti di cancellare

velocemente i valori CMOS.

Interruttore pulizia CMOS

(CLRCBTN)

(vedi p.5  Nr. 20)

Italiano

119

Fatal1ty  990FX  Professional  Series  Motherboard

2.11  Guida installazione del driver

Per installare i driver nel sistema, inserire dapprima il CD in dotazione nell’unità

ottica. Quindi, i driver compatibili con il sistema vengono rilevati automaticamente

ed elencati nella pagina del driver del CD in dotazione. Per l’installazione dei driver

necessari, procedere in base ad un ordine dall’alto verso il basso. In tal modo, i

driver installati funzioneranno correttamente.

2.10  LED di debug

Il LED di debug integrato viene usato per fornire informazioni sui codici, il che rende

la risoluzione dei problemi ancora più semplice. Vedere i disegni a pagina 36, 37, 38

e 39 per leggere i codici del LED di debug.

2.13   Installazione di Windows

®

 7 / 7 64-bit / Vista

TM

/ Vista

TM

  64-bit / XP / XP 64-bit senza funzioni RAID

Se si desidera installare Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit / XP / XP 64-

bit sulle unità disco rigido SATA3 senza funzioni RAID, attenersi alle procedure che

seguono relative al sistema operativo che si installa.

2.12  Installazione di Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit / XP / XP 64-bit con funzioni RAID

Se sugli HDD SATA3 con funzione RAID si vuole installare il sistema operativo

Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit / XP / XP 64-bit, fare riferimento al

documento che si trova sul seguente percorso del CD di supporto, per le relative

procedure:

...\ RAID Installation Guide (Guida all’installazione RAID)

2.13.1  Installazione di Windows

®

 XP / XP 64 bit senza

 funzioni

RAID

Se si desidera installare Windows

®

 XP / XP 64 bit sui dischi rigidi SATA3 senza

funzioni RAID, seguire le istruzioni in basso.

1° PASSO: Con

fi

 gurare il UEFI.

A.Entrare in UTILIT

→

UEFI SETUP

→

Avanzate

→

Con

fi

 gurazione Storage.

B.Impostare “SATA Mode” su [IDE]. (Per SATA3_1 a SATA3_6.)

    Impostare “Marvell SATA3 Operation Mode” su [IDE]. (Per eSATA3.)

2° PASSO: Installazione di Windows

®

 XP / XP 64-bit sul sistema.

Utilizzo dei dischi rigidi SATA3 privi di funzioni NCQ e Hot Plug

Italiano

120

Fatal1ty  990FX  Professional  Series  Motherboard

2.13.2  Installazione di Windows

®

 7 / 7 64 bit / Vista

TM

 /

 Vista

TM

 64 bit senza funzioni RAID

Se si desidera installare Windows

®

 7 / 7 64 bit / Vista

TM

 / Vista

TM

 64 bit sui dischi

rigidi SATA3 senza funzioni RAID, seguire le istruzioni in basso.

1° PASSO: Con

fi

 gurare il UEFI.

A.Entrare in UTILIT

→

UEFI SETUP

→

Avanzate

→

Con

fi

 gurazione Storage.

B.Impostare “SATA Mode” su [IDE]. (Per SATA3_1 a SATA3_6.)

    Impostare “Marvell SATA3 Operation Mode” su [IDE]. (Per eSATA3.)

Passo 2: Installazione di Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit sul

sistema.

Utilizzo dei dischi rigidi SATA3 privi di funzioni NCQ e Hot Plug

1° PASSO: Con

fi

 gurare il UEFI.

A.Entrare in UTILIT

→

UEFI SETUP

→

Avanzate

→

Con

fi

 gurazione Storage.

B.Impostare “SATA Mode” su [AHCI]. (Per SATA3_1 a SATA3_6.)

    Impostare “Marvell SATA3 Operation Mode” su [AHCI]. (Per eSATA3.)

Passo 2: Installazione di Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit sul

sistema.

Utilizzo dei dischi rigidi SATA3 con funzioni NCQ e Hot Plug

Italiano
