Fatal1ty  990FX  Professional  Series  Motherboard

2.  Installation

Il s’agit d’une carte mère à facteur de forme ATX (12,0 po x 9,6 po, 30,5 cm x

24,4 cm). Avant d’installer la carte mère, étudiez la con

fi

 guration de votre châssis

pour vous assurer que la carte mère s’y insère.

Précautions à observer avant l’installation

Veuillez tenir compte des précautions suivantes avant l’installation des

composants ou tout réglage de la carte mère.

1.   Débranchez le câble d’alimentation de la prise secteur avant

de toucher à tout composant. En ne le faisant pas, vous pou-

vez sérieusement endommager la carte mère, les périphéri-

ques et/ou les composants.

2.  Pour éviter d’endommager les composants de la carte mère

du fait de l’électricité statique, ne posez JAMAIS votre carte

mère directement sur de la moquette ou sur un tapis. N’oubliez

pas d’utiliser un bracelet antistatique ou de toucher un objet

relié à la masse avant de manipuler les composants.

3.  Tenez les composants par les bords et ne touchez pas les

circuits intégrés.

4.  A chaque désinstallation de composant, placez-le sur un sup-

port antistatique ou dans son sachet d’origine.

5.  Lorsque vous placez les vis dans les ori

fi

 ces pour vis pour

fi

 xer la carte mère sur le châssis, ne serrez pas trop les vis !

Vous risquez sinon d’endommager la carte mère.

Avant d’installer ou de retirer un composant, assurez-vous que l’alimentation

est mise hors tension ou que la

fi

 che électrique est débranchée de l’alimentation

électrique. Dans le cas contraire, la carte mère, des périphériques et/ou des

composants risquent d’être gravement endommagés.

Français

80

Fatal1ty  990FX  Professional  Series  Motherboard

2.1  Installation du CPU

Étape 1.  Déverrouillez le support en relevant le levier selon un angle de 90

o

.

Étape 2.  Placer l’UC directement au-dessus de la prise pour que le coin de l’UC

avec son triangle jaune coïncide avec le petit triangle dans le coin de la

prise.

Étape 3.  Insérez avec précaution le CPU dans le support jusqu’à ce qu’il soit bien

en place.

Le CPU ne peut être inséré que dans un seul sens. NE JAMAIS   forcer le CPU

       dans le support  pour éviter de tordre ses broches.

Étape 4.  Quand le CPU est en place, appuyez fermement dessus tout en abaissant

le levier du support pour bloquer le CPU. Le verrouillage du levier dans

son encoche latérale est annoncé par un clic.

2.2  Installation du ventilateur et du dissipateur

Une fois que vous avez installé le CPU dans cette carte mère, il faut

installer un dissipateur plus grand et un ventilateur de refroidissement

pour dissiper la chaleur. Vous devez également asperger de la pâte

thermique entre le CPU et le dissipateur pour améliorer la dissipation

de chaleur. Assurez-vous que le CPU et le dissipateur sont fermement

fi

 xés et en bon contact l’un avec l’autre. Ensuite, connectez le ventilateur

du CPU à la prise du VENTILATEUR DU CPU (CPU_FAN1, reportez-

vous en page 4, No. 4 ou CPU_FAN2, reportez-vous en page 4, No. 5).

Pour une bonne installation, veuillez vous référer aux manuels d’instruction

sur le ventilateur du CPU et le dissipateur.

ÉTAPE 1 :

Levez le levier de prise

ÉTAPE 2 / ÉTAPE 3 :

Mettez le triangle doré du

processeur sur le petit

triangle du côté de la prise

ÉTAPE 4 :

Appuyez et verrouillez

le levier de la prise

Levier 90°

Haut

Triangle doré du

processeur

Petit triangle du

côté de la prise

Français

81

Fatal1ty  990FX  Professional  Series  Motherboard

2.3  Installation des modules m émoire [DIMM]

La carte mère

Fatal1ty 990FX Professional Series

 dispose de quatre emplace-

ments DIMM DDR3 (Double Data Rate 3) de 240-broches, et supporte la Techno-

logie de Mémoire à Canal Double. Pour effectuer une con

fi

 guration à canal double,

vous devez toujours installer des paires de DIMM DDR3 identiques (de la même

marque, de la même vitesse, de la même taille et du même type de puce) dans les

slots de même couleur. En d’autres termes, vous devez installer une paire de DIMM

DDR3 identiques dans le Canal Double A (DDR3_A1 et DDR3_B1; slots rouge; voir

p.4 No. 8) ou une paire de DIMM DDR3 identiques dans le Canal Double B (DDR3_

A2 et DDR3_B2; slots noir; voir p.4 No. 9), de façon à ce que la Technologie de

Mémoire à Canal Double puisse être activée. Cette carte vous permet également

d’installer quatre modules DIMM DDR3 pour la con

fi

 guration à canal double. Cette

carte mère vous permet également d’installer quatre modules DIMM DDR3 pour

une con

fi

 guration double canal; veuillez installer les mêmes modules DIMM DDR3

dans les quatre emplacements. Vous pouvez vous reporter au Tableau de con

fi

 gu-

ration mémoire double canal ci-dessous.

Con

fi

 gurations de Mémoire à Canal Double

DDR3_A1 DDR3_A2 DDR3_B1

DDR3_B2

(Slot rouge)  (Slot noir)

(Slot rouge)    (Slot noir)

(1)

Occupé               -

Occupé

-

(2)

-

Occupé

-

  Occupé

(3)

Occupé Occupé Occupé

Occupé

*  Pour la con

fi

 guration (3), veuillez installer des DIMM DDR3 identiques dans les

    quatre emplacements.

1.  Veuillez tout d’abord installer le module de mémoire dans la fente

noir (DDR3_A2 ou DDR3_B2).

2.  Si vous voulez installer deux modules de mémoire, pour une

compatibilité et une

fi

 abilité optimales, il est recommandé de les

installer dans des emplacements de la même couleur. En d’autres

termes, installez-les soit dans les emplacements rouge (DDR3_

A1 et DDR3_B1), soit dans les emplacements noir (DDR3_A2 et

DDR3_B2).

3.  Si un seul module mémoire ou trois modules mémoire sont installés

dans les slots DIMM DDR3 sur cette carte mère, il sera impossible

d’activer la Technologie de Mémoire à Canal Double.

4.

Si une paire de modules mémoire N’est PAS installée dans le

même “Canal Double”, par exemple, installer une paire de mod-

ules mémoire dans le DDR3_A1 et le DDR3_A2, il sera impossible

d’activer la Technologie de Mémoire à Canal Double.

Français

82

Fatal1ty  990FX  Professional  Series  Motherboard

Installation d’un module DIMM

Ayez bien le soin de débrancher l’alimentation avant d’ajouter ou de

retirer des modules DIMM ou les composants du système.

É

tape 1.  Déverrouillez un connecteur DIMM en poussant les taquets de maintien

vers

l’extérieur.

É

tape 2.   Alignez le module DIMM sur son emplacement en faisant correspondre

  les encoches du module DIMM aux trous du connecteur.

Le module DIMM s’insère uniquement dans un seul sens. Si vous

forcez le module DIMM dans son emplacement avec une mauvaise

rientation cela provoquera des dommages irrémédiables à la carte

mère et au module DIMM.

É

tape 3.   Insérez fermement le module DIMM dans son emplacement jusqu’à ce

  que les clips de maintien situés aux deux extrémités se ferment

  complètement et que le module DIMM soit inséré correctement.

5.  Il n’est pas permis d’installer de la DDR ou DDR2 sur le slot DDR3;

la carte mère et les DIMM pourraient être endommagés.

6.  Si vous adoptez des modules de mémoire DDR3 2100 sur cette

carte mère, il est recommandé de les installer dans les fentes

DDR3_A2 et DDR3_B2.

Français

notch

break

notch

break

83

Fatal1ty  990FX  Professional  Series  Motherboard

2.4  Slot d’extension (Slots PCI et Slots PCI Express)

Il y a 2 ports PCI et 5 ports PCI Express sur la carte mère

Fatal1ty 990FX Profes-

sional Series

.

Slots PCI:

  Les slots PCI sont utilisés pour installer des cartes d’extension dotées

  d’une  interface PCI 32 bits.

Slots PCIE:

Le PCIE1 / PCIE3 (slot PCIE x1; noir) sert aux cartes PCI Express avec

les cartes de largeur x1 voie, comme la carte Gigabit LAN, la carte

SATA2.

Le PCIE2 / PCIE4 (slot PCIE x16; rouge) sert aux cartes graphiques PCI

Express de largeur x16 voies, ou sert à installer des cartes graphiques

PCI Express pour prendre en charge la fonction CrossFireX

TM

.

Le PCIE5 (slot PCIE x16; rouge) sert aux cartes graphiques PCI Ex-

press de largeur x4 voie, ou sert à installer des cartes graphiques PCI

Express pour prendre en charge la fonction CrossFireX

TM

 3-voies.

Installation d’une carte d’extension

É

tape 1.  Avant d’installer les cartes d’extension, veuillez vous assurer de bien

  avoir coupé l’alimentation ou d’avoir débranché le cordon d’alimentation.

  Veuillez lire la documentation des cartes d’extension et effectuer les

  réglages matériels nécessaires pour les cartes avant de débuter

l’installation.

É

tape 2.   Retirez l’équerre correspondant au connecteur que vous voulez utiliser.

  Gardez la vis pour un usage ultérieur.

É

tape 3.   Alignez la carte sur le connecteur et appuyez fermement jusqu’à l’insertion

  complète de la carte dans son emplacement.

É

tape 4.   Fixez la carte sur le châssis à l’aide d’une vis.

É

tape 5.  Attachez la carte au châssis en utilisant les vis.

É

tape 6.   Refermez le couvercle du système.

1.   En mode de carte VGA unique, il est recommandé d’installer une

carte graphique PCI Express x16 dans la fente PCIE2.

2.   En mode CrossFireXTM ou SLITM, installez une carte graphique

PCI Express x16 dans les fentes PCIE2 et PCIE4. Par conséquent,

ces deux fentes fonctionneront avec une largeur de bande x16.

3.  En mode CrossFireXTM trois voies, installez les cartes graphiques

PCI Express x16 dans les fentes PCIE2, PCIE4 et PCIE5. Par con-

séquent, la fentes PCIE2  et PCIE4 fonctionnera avec une largeur

de bande x16 tandis que les fente PCIE5 fonctionneront avec une

largeur de bande x4.

4.   Reliez un ventilateur de châssis au connecteur pour ventilateur de

châssis de la carte mère (CHA_FAN1, CHA_FAN2 ou CHA_FAN3)

lorsque vous utilisez plusieurs cartes graphiques a

fi

 n d’obtenir un

meilleur environnement thermique.

Français

84

Fatal1ty  990FX  Professional  Series  Motherboard

2.5  Mode d’emploi pour SLI

TM

 et Quad SLI

TM

Cette carte mère prend en charge les technologies NVIDIA

®

 SLI

TM

 et Quad SLI

TM

(Interface de lien extensible) qui vous permettront d’installer jusqu’à deux cartes

graphiques PCI Express x16 identiques. En général, la technologie NVIDIA

®

 SLI

TM

prend en charge Windows

®

 7 / 7 64 octets / Vista

TM

 / Vista

TM

 64 octets / XP / XP 64

octets. Les technologies NVIDIA

®

 Quad SLI

TM

 prennent en charge Windows

®

 7 / 7

64 octets / Vista

TM

 / Vista

TM

 64 octets uniquement. Veuillez suivre les instructions

d’installation de la page 19 pour plus de détails.

2.6  Mode d’emploi pour CrossFireX

TM

, CrossFireX

TM

 3-voies et

       Quad CrossFireX

TM

Cette carte mère prend en charge CrossFireX

TM

, CrossFireX

TM

 3-voies et Quad

CrossFireX

TM

. La technologie CrossFireX

TM

 offre le moyen le plus avantageux de

combiner divers dispositifs de traitement graphique performants (GPU) dans un seul

PC. Combinez une gamme de modes d’exploitation différents avec des logiciels

intelligents et des mécanismes d’interconnexion innovants. CrossFireX

TM

 permet

d’obtenir le niveau de performance le plus haut possible et une haute qualité d’image

pour les applications 3D. En général, CrossFireX

TM

 est pris en charge par Windows

®

XP avec le Pack de service 2 / Vista

TM

 / 7. CrossFireX

TM

 3-voies et Quad CrossFi-

reX

TM

 est pris en charge par Windows

®

 Vista

TM

 / 7 uniquement. Veuillez consulter le

site d’AMD pour les mises à jour de driver AMD

TM

 CrossFireX

TM

. Veuillez suivre les

instructions d’installation de la page

22

 pour plus de détails.

Français

85

Fatal1ty  990FX  Professional  Series  Motherboard

2.7  Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont  « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le

cavalier

  Description

Effacer la CMOS

(CLRCMOS1)

(voir  p.4

fi

 g. 28)

Remarque :   CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la con

fi

 guration  originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant 5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

après avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le pro

fi

 l

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

Effacer la

CMOS

Paramètres

par défaut

Ferme                     Ouvert

Français

Le commutateur Effacer CMOS présente la même fonction que le

cavalier Effacer CMOS.

86

Fatal1ty  990FX  Professional  Series  Motherboard

2.8  En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes

et connecteurs causera à la carte mère des dommages irréversibles!

Connecteurs Série ATA3

Ces six connecteurs Série

(SATA3_1_2: voir  p.4  No. 19)

ATA3 (SATA3) prennent en

(SATA3_3_4: voir  p.4  No. 18)

charge les câbles SATA pour

(SATA3_5_6: voir  p.4  No. 17)

les périphériques de stockage

internes. L’interface SATA3

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 6,0 Gb/s.

Câble de données

Toute cote du cable de data

Série ATA (SATA)

SATA peut etre connecte au

(en option)

disque dur SATA3 ou au

connecteur SATA3 sur la carte

 mere.

Câble audio 3,5mm

L’une des extrémités du câble

(en option)

audio 3,5mm peut être

branchée sur des appareils

audio portatifs comme un

lecteur MP3 ou un téléphone

portable, ou le port Entrée Ligne

de votre PC.

Français

Cordon d’alimentation

Veuillez connecter l’extrémité

Série ATA (SATA)

noire du cordon d’alimentation

(en option)

SATA sur le connecteur

d’alimentation sur chaque unité.

Connectez ensuite l’extrémité

blanche du cordon

d’alimentation SATA sur le

connecteur d’alimentation de

l’unité d’alimentation électrique.

c o n n e c t e r   à

l’unité

d’alimentation

électrique

connecter au connecteur

d’alimentation du disque

dur SATA

SA

TA3_1_2   SA

TA3_3_4   SA

TA3_5_6

87

Fatal1ty  990FX  Professional  Series  Motherboard

En-tête USB 2.0

A côté des six ports USB

(USB6_7 br.9)

2.0 par défaut sur le panneau

(voir  p.4  No. 26)

E/S, il y a deux embases USB

2.0 sur cette carte mère.

Chaque embase USB 2.0 peut

prendre en charge 2 ports USB

(USB8_9 br.9)

 2.0.

(voir  p.4  No. 25)

En-tête USB 3.0

En plus des deux ports

(USB3_1_2 br.19)

USB 3.0 par défaut sur le

(voir  p.4  No. 12)

panneau E/S, il y a deux

embases USB 3.0 sur cette

carte mère. Chaque embase

USB 3.0 peut prendre en

charge 2 ports USB 3.0.

(USB3_3_4 br.19)

(voir  p.4  No. 13)

Français

P-7

P+7

GND

DUMMY

USB PWR

USB_PWR

P-6

P+6

GND

1

En-tête du module infrarouge

Cet en-tête supporte un module

(IR1  br.5)

infrarouge optionnel de

(voir  p.4  No. 31)

transfert et de réception sans

fi

 l.

Connecteur audio panneau

C’est une interface pour

(HD_AUDIO1 br. 9)

un câble avant audio en façade

(voir p.4  No. 34)

qui permet le branchement et

le contrôle commodes de

 périphériques

audio.

88

Fatal1ty  990FX  Professional  Series  Motherboard

1. L’audio à haute dé

fi

 nition (HDA) prend en charge la détection de

fi

 che,

    mais le

fi

 l de panneau sur le châssis doit prendre en charge le HDA pour

    fonctionner correctement. Veuillez suivre les instructions dans notre

    manuel et le manuel de châssis a

fi

 n installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

    du panneau avant conformément à la procédure ci-dessous :

    A. Connectez Mic_IN (MIC) à MIC2_L.

    B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

    C. Connectez Ground (GND) à Ground (GND).

    D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

         n’avez pas besoin de les connecter pour le panneau audio AC’97.

    E. Pour activer le micro avant.

        Pour les systèmes d’exploitation Windows

®

 XP / XP 64 bits :

        Sélectionnez “Mixer”. Sélectionnez “Recorder” (Enregistreur). Puis cliquez

        sur “FrontMic” (Micro avant).

        Pour les systèmes d’exploitation Windows

®

 7 / 7 64 bits / Vista

TM

 / Vista

TM

        64 bits :

        Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle

        Realtek. Ajustez “Recording Volume” (Volume d’enregistrement).

En-tête du panneau système

Cet en-tête permet d’utiliser

(PANEL1  br.9)

plusieurs fonctions du

(voir  p.4  No. 27)

panneau système frontal.

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

châssis. Vous pouvez con

fi

 gurer la façon de mettre votre système hors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant

du châssis. Ce voyant DEL est allumé lorsque le système est en

marche. Le voyant DEL clignote lorsque le système est en mode veille

S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/

S4 ou lorsqu’il est éteint (S5).

Français

89

Fatal1ty  990FX  Professional  Series  Motherboard

LED di accensione

Collegare il LED di accensione

(3-pin PLED1)

chassi per indicare lo stato di

(vedi p.4  Nr. 29)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1. Il LED

è spento in stato S3/S4 o S5

 (spegnimento).

En-tête du haut-parleur

Veuillez connecter le

de châssis

haut-parleur de châssis sur

(SPEAKER1 br. 4)

 cet

en-tête.

(voir  p.4  No. 16)

+5V

D

UMM

Y

D

UMM

Y

SPEA

K

ER

1

Français

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

connectez le panneau avant de votre châssis sur cette barrette, véri

fi

 ez

bien à faire correspondre les

fi

 ls et les broches.

Connecteur pour châssis et ventilateur

(CHA_FAN1 br. 4)

(voir  p.4  No. 20)

(CHA_FAN2 br. 3)

(voir  p.4  No. 6)

(CHA_FAN3 br. 3)

(voir  p.4  No. 24)

(PWR_FAN1 br. 3)

(voir  p.4  No. 10)

Connecteur du ventilateur

Veuillez connecter le câble de

de l’UC

ventilateur d’UC sur ce

(CPU_FAN1 br. 4)

connecteur et brancher le

fi

 l

(voir  p.4  No. 4)

noir sur la broche de terre.

1   2

3

   4

GN

D

+

1

2V

CPU

_F

AN

_

SPEE

D

F

AN

_

SPEE

D_

C

O

NTR

OL

Branchez les câbles du

ventilateur aux connecteurs pour

ventilateur et faites correspondre

le

fi

 l noir à la broche de terre. La

vitesse des ventilateurs CHA_

FAN1/2/3 peut être réglée avec

UEFI ou AXTU.

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

GND

+12V

CHA_FAN_SPEED

GND

+12V

CHA_FAN_SPEED

GN

D

+

1

2V

PWR

_F

AN

_

SPEE

D

90

Fatal1ty  990FX  Professional  Series  Motherboard

Bien que cette carte mère offre un support de (Ventilateur silencieux

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut

bien fonctionner même sans la fonction de commande de vitesse du

ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3

broches au connecteur du ventilateur de CPU sur cette carte mère,

veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

Connecteur ATX 12V

Veuillez connecter une unité

(ATX12V1  br.8)

d’alimentation électrique ATX

(voir  p.4  No. 2)

12V sur ce connecteur.

En-tête d’alimentation ATX

Veuillez connecter l’unité

(ATXPWR1 br. 24)

d’alimentation ATX sur cet en-

(voir  p.4  No. 11)

 tête.

Bien que cette carte mère fournisse un connecteur de

courant ATX 24 broches, elle peut encore fonctionner

si vous adopter une alimentation traditionnelle ATX 20

broches. Pour utiliser une alimentation ATX 20 broches,

branchez à l’alimentation électrique ainsi qu’aux

broches 1 et 13.

20-Installation de l’alimentation électrique ATX

12

 1

24

13

12

 1

24

13

(CPU_FAN2 br. 3)

(voir  p.4  No. 5)

GND

+12V

CPU_FAN_SPEED

Bien que cette carte mère possède 8 broches connecteur d’alimentation

ATX 12V, il peut toujours travailler si vous adoptez une approche

traditionnelle à 4 broches ATX 12V alimentation. Pour utiliser

l’alimentation des 4 broches ATX, branchez votre alimentation

avec la broche 1 et la broche 5.

4-Installation d’alimentation à 4 broches ATX 12V

Français

5

      1

8

      4

5                  1

8                  4

91

Fatal1ty  990FX  Professional  Series  Motherboard

Header de IEEE 1394

Sauf un port de default IEEE

(FRONT_1394 br. 9)

1394 sur le panel I/O, il y a un

(voir p.4 No. 33)

header de IEEE1394

(FRONT_1394) sur cette carte

mere. Le header de IEEE 1394

peut supporter un port de IEEE

 1394.

Connecteur HDMI_SPDIF

Connecteur HDMI_SPDIF,

(HDMI_SPDIF1 br.2)

fournissant une sortie audio

(voir  p.4  No. 1)

SPDIF vers la carte VGA HDMI,

et permettant au système

de se connecter au un

téléviseur numérique HDMI /un

projecteur / un périphérique

LCD. Veuillez brancher le

connecteur HDMI_SPDIF de la

carte VGA HDMI sur ce

 connecteur.

En-tête de port COM

Cette en-tête de port COM est

(COM1  br.9)

utilisée pour prendre en charge

(voir  p.4  No. 30)

un module de port COM.

Français

92

Fatal1ty  990FX  Professional  Series  Motherboard

Français

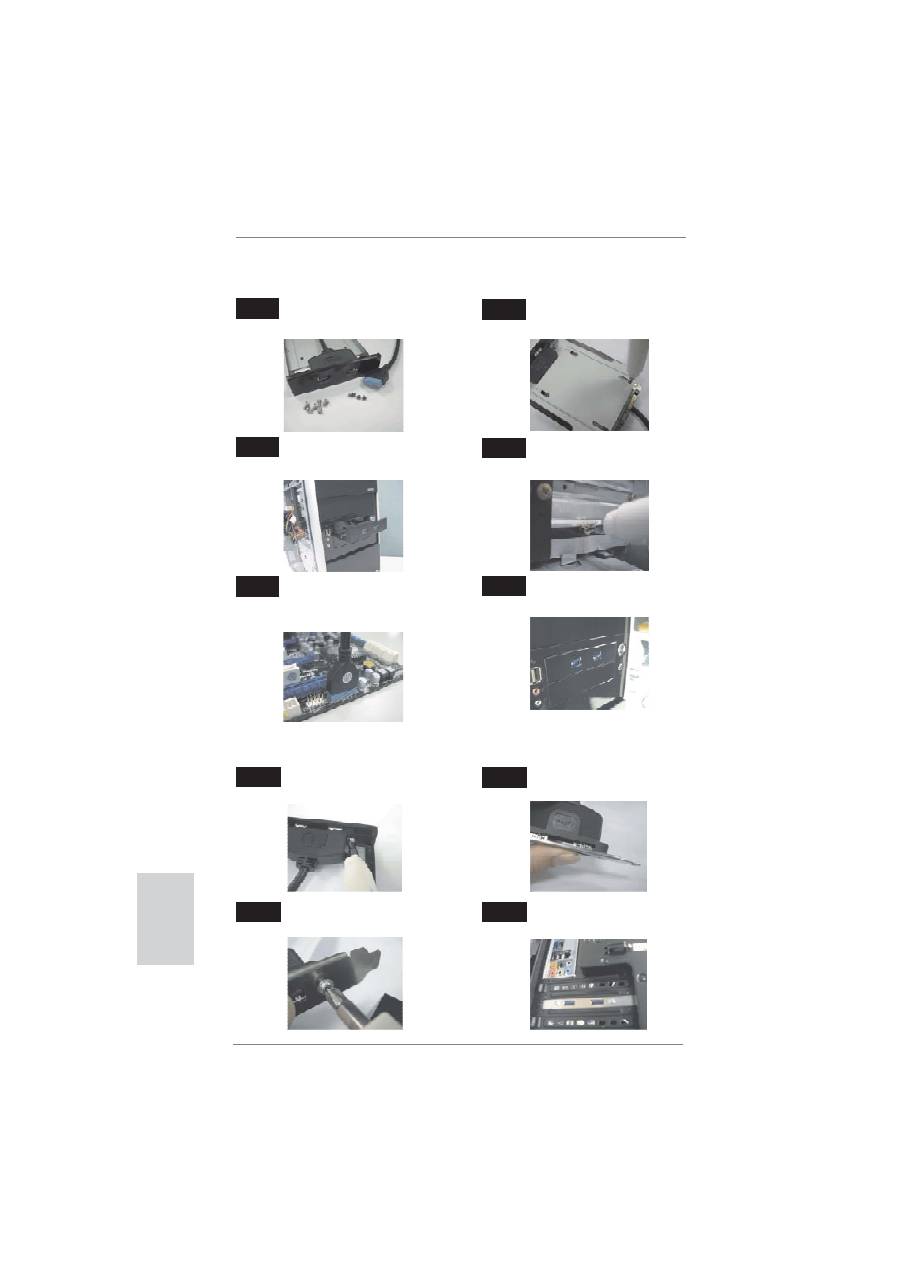

Le Guide d'installation du Support arrière USB 3.0

Assemblez le câble USB 3.0 et le

support arrière USB 3.0.

Dévissez les deux vis du panneau

avant USB 3.0.

Placez le support arrière USB 3.0

dans le châssis.

Vissez les deux vis dans le support

arrière USB 3.0.

Étape

3

Étape

4

Étape

2

Étape

1

Le Guide d’installation du panneau USB 3.0 frontal

Installez le panneau USB 3.0 frontal

dans la baie de disque 2,5” du châssis.

Étape

3

Étape

4

Le panneau USB 3.0 frontal peut maintenant

être utilisé.

Branchez le câble USB 3.0 dans le

connecteur USB 3.0 (USB3_1_2 ou

USB3_3_4) de la carte mère.

Étape

5

Étape

6

Vissez le panneau USB 3.0 frontal dans la

baie de disque avec les six vis de châssis.

Préparez le panneau USB 3.0 frontal

fourni, quatre vis HDD et six vis de châssis.

Étape

1

Étape

2

Vissez le HDD/SSD 2,5” sur le panneau

USB 3.0. frontal avec les quatre vis HDD.

93

Fatal1ty  990FX  Professional  Series  Motherboard

2.9  Interrupteur rapides

Cette carte mère dispose de trois interrupteurs rapides : un interrupteur d’alimenta-

tion, un interrupteur de réinitialisation et un interrupteur d’effacement de CMOS, per-

mettant aux utilisateurs de rapidement allumer/éteindre ou réinitialiser le système,

ainsi que d’effacer les valeurs du CMOS.

Interrupteur d’alimentation

(PWRBTN)

(voir  p.4  No. 22)

L’interrupteur d’effacement de

CMOS est un interrupteur rapide

qui permet à l’utilisateur d’effacer

rapidement les valeurs du CMOS.

Interrupteur de réinitialisation

(RSTBTN)

(voir  p.4  No. 21)

Interrupteur d’effacement de CMOS

(CLRCBTN)

(voir  p.5  No. 20)

L’interrupteur d’alimentation est

un interrupteur rapide, qui permet

à l’utilisateur d’allumer/éteindre

rapidement le système.

L’interrupteur de réinitialisation

est un interrupteur rapide, qui

permet à l’utilisateur de

réinitialiser rapidement le

système.

2.10  LED de débogage

La LED de débogage intégrée sert à fournir des informations de code, ce qui rend le

dépannage encore plus facile. Veuillez consulter les diagrammes des pages 36, 37,

38 et 39 pour la lecture des codes LED de débogage.

2.11  Guide d’installation des pilotes

Pour installer les pilotes sur votre système, veuillez d’abord insérer le CD dans

votre lecteur optique. Puis, les pilotes compatibles avec votre système peuvent être

détectés automatiquement et sont listés sur la page du pilote du CD. Veuillez suivre

l’ordre de haut en bas sur le côté pour installer les pilotes requis. En conséquence,

les pilotes que vous installez peuvent fonctionner correctement.

2.12  Installation de Windows

®

 7 / 7 64-bit / Vista

TM

 /

         Vista

TM

 64-bit / XP / XP 64-bit avec fonctions RAID

Si vous souhaitez installer Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit / XP / XP

64-bit OS sur votre lecteur de disque dur SATA3 avec les fonctions RAID, veuillez

Français

t

94

Fatal1ty  990FX  Professional  Series  Motherboard

ÉTAPE 1: Con

fi

 gurez le UEFI.

A.Entrez dans UTILITAIRE DE CONFIGURATION UEFI

 →

écran Avancé

→

Con

fi

 guration Storage.

B.Réglez «SATA Mode « sur [IDE]. (Pour SATA3_1 à SATA3_6.)

    Réglez «Marvell SATA3 Operation Mode « sur [IDE]. (Pour eSATA3.)

ÉTAPE 2: Installer le système d’exploitation Windows

®

 XP / XP 64-bit sur

 votre système.

Utilisation des disques durs SATA3 sans NCQ et les fonctions de connexion à

chaud

2.14.1  Installation de Windows

®

 XP / XP 64-bit sans fonctions RAID

Si vous voulez installer Windows

®

 XP / XP 64-bit sur vos disques durs SATA3 sans

fonctions RAID, veuillez suivre la procédure ci-dessous.

2.14  Installation de Windows

®

 7 / 7 64-bit / Vista

TM

 /

         Vista

TM

 64-bit / XP / XP 64-bit sans fonctions RAID

Si vous voulez installer Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bits / XP / XP 64-

bit sur vos disques durs SATA3 sans les fonctions RAID, veuillez suivre les procé-

dures ci-dessous, en fonction de l’OS que vous installez.

vous référer au document de l’étape suivante sur le CD de support pour connaître la

procédure détaillée:

..\ RAID Installation Guide (Guide d’installation RAID)

ÉTAPE 1: Con

fi

 gurez le UEFI.

A.Entrez dans UTILITAIRE DE CONFIGURATION UEFI

 →

écran Avancé

→

Con

fi

 guration Storage.

B.Réglez «SATA Mode « sur [IDE]. (Pour SATA3_1 à SATA3_6.)

    Réglez «Marvell SATA3 Operation Mode « sur [IDE]. (Pour eSATA3.)

ÉTAPE 2: Installer le système d’exploitation Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

64-bit sur votre système.

Utilisation des disques durs SATA3 sans NCQ et les fonctions de connexion à

chaud

2.14.2  Installation de Windows

®

 7 / 7 64-bit / Vista

TM

 /

 Vista

TM

 64-bit sans fonctions RAID

Si vous voulez installer Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit sur vos

disques durs SATA3 sans les fonctions RAID, veuillez suivre la procédure ci-des-

sous.

Français

95

Fatal1ty  990FX  Professional  Series  Motherboard

ÉTAPE 1: Con

fi

 gurez le UEFI.

A.Entrez dans UTILITAIRE DE CONFIGURATION UEFI

 →

écran Avancé

→

Con

fi

 guration Storage.

B.Réglez «SATA Mode « sur [AHCI]. (Pour SATA3_1 à SATA3_6.)

    Réglez «Marvell SATA3 Operation Mode « sur [AHCI]. (Pour eSATA3.)

ÉTAPE 2: Installer le système d’exploitation Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

64-bit sur votre système.

Utilisation des disques durs SATA3 avec NCQ et les fonctions de connexion à

chaud

Français
