ASRock Fatal1ty 990FX Professional: 2. Installation

54

Fatal1ty  990FX  Professional  Series  Motherboard

2.  Installation

Dies ist ein Motherboard mit einem ATX-Formfaktor (12,0 Zoll x 9,6 Zoll, 30,5 cm x

24,4 cm). Vor Installation des Motherboards müssen Sie die Kon

fi

 guration Ihres

Gehäuses dahingehend überprüfen, ob das Motherboard dort hineinpasst.

Sicherheitshinweise vor der Montage

Bitte nehmen Sie die folgende Sicherheitshinweise zur Kenntnis, bevor

Sie das Motherboard einbauen oder Veränderungen an den Einstellungen

 vornehmen.

     Vor dem Ein- oder Ausbauen einer Komponent müssen Sie sicherstellen,

     dass der Netzschalter ausgeschaltet oder die Netzleitung von der Steckdose

     abgezogen ist. Andernfalls könnten das Motherboard, Peripheriegeräte und/

     oder Komponenten schwer beschädigt werden.

1.

Trennen Sie das System vom Stromnetz, bevor Sie eine

Systemkomponente berühren, da es sonst zu schweren Schäden am

Motherboard oder den sonstigen internen, bzw. externen Komponenten

  kommen

kann.

2.

Um Schäden aufgrund von statischer Elektrizität zu vermeiden, das

Motherboard NIEMALS auf einen Teppich o.ä.legen. Denken

Sie außerem daran, immer ein geerdetes Armband zu tragen

oder ein geerdetes Objekt aus Metall zu berühren, bevor Sie mit

  Systemkomponenten

hantieren.

3.

Halten Sie Komponenten immer an den Rändern und vermeiden Sie

Berührungen mit den ICs.

4.

Wenn Sie Komponenten ausbauen, legen Sie sie immer auf eine

antistatische Unterlage, oder zurück in die Tüte, mit der die Komponente

  geliefert

wurde.

5.

Wenn Sie das Motherboard mit den Schrauben an dem

Computergehäuse befestigen, überziehen Sie bitte die Schrauben nicht!

Das Motherboard kann sonst beschädigt werden.

Deutsch

55

Fatal1ty  990FX  Professional  Series  Motherboard

2.1  CPU Installation

Schritt 1:  Öffnen Sie den CPU-Sockel, indem sie den Hebel leicht zur Seite und

dann nach oben ziehen, auf einen Winkel von 90°.

Schritt 2:  Positionieren Sie die CPU genau so über dem Sockel, dass sich die

Ecke der CPU mit dem goldenen Dreieck exakt über der Ecke des

 Sockels

be

fi

 ndet, die mit einem kleinen Dreieck gekennzeichnet ist.

Schritt 3:  Drücken Sie die CPU vorsichtig in den Sockel.

Die CPU sollte problemlos in den Sockel passen. Drücken Sie die CPU

nicht mit Gewalt in den Sockel, damit sich die Pins nicht verbiegen.

Überprüfen Sie die Ausrichtung und suchen nach verbogenen Pins,

sollte die CPU nicht in den Sockel passen.

Schritt 4:  Wenn die CPU korrekt im Sockel sitzt, leicht mit dem Finger

draufdrücken und gleichzeitig den Hebel nach unten drücken, bis er

 hörbar

einrastet.

2.2  Installation des CPU-Lüfters und des Kühlkörpers

Nachdem Sie die CPU auf diesem Motherboard installiert haben, müssen

Sie einen größeren Kühlkörper und Lüfter installieren, um Wärme

abzuleiten. Zwischen CPU und Kühlkörper müssen Sie auch

Wärmeleitpaste auftragen, um die Wärmeableitung zu verbessern.

Vergewissern Sie sich, dass die CPU und der Kühlkörper gut befestigt

sind und einen guten Kontakt zueinander haben. Verbinden Sie dann den

CPU-Lüfter mit dem CPU-LÜFTER-Anschluss (CPU_FAN1, siehe Seite 4,

Nr. 4 oder CPU_FAN2, siehe Seite 4, Nr. 5). Beziehen Sie sich für eine

richtige Installation auf die Handbücher des CPU-Lüfters und des

 Kühlkörpers.

SCHRITT 1:

Ziehen Sie den Sockelhe-

bel hoch

SCHRITT 2 / SCHRITT 3:

Richten Sie das goldene

Dreieck der CPU mit dem

kleinen Dreieck der

Sockelecke aus

SCHRITT 4:

Drücken Sie den Sockelhe-

bel nach unten und rasten

Sie ihn ein

Hebel 90°

nach oben

Goldenes Dreieck der

CPU

Kleines Dreieck der

Sockelecke

Deutsch

56

Fatal1ty  990FX  Professional  Series  Motherboard

2.3  Installation der Speichermodule (DIMM)

Die Motherboards

Fatal1ty 990FX Professional Series

 bieten vier 240-pol.

DDR3 (Double Data Rate 3) DIMM-Steckplätze und unterstützen die Dual-Kanal-

Speichertechnologie. Für die Dual-Kanalkon

fi

 guration dürfen Sie nur identische

(gleiche Marke, Geschwindigkeit, Größe und gleicher Chiptyp) DDR3 DIMM-Paare

in den Steckplätzen gleicher Farbe installieren. Mit anderen Worten, sie müssen

ein identisches DDR3 DIMM-Paar im Dual-Kanal A (DDR3_A1 und DDR3_B1; Rod

Steckplätze, siehe Seite 4 Nr. 8) oder ein identisches DDR3 DIMM-Paar im Dual-

Kanal B (DDR3_A2 und DDR3_B2; Schwarz Steckplätze, siehe Seite 4 Nr. 9) instal-

lieren, damit die Dual-Kanal-Speichertechnologie aktiviert werden kann. Auf diesem

Motherboard können Sie auch vier DDR3 DIMMs für eine Dual-Kanalkon

fi

 guration

installieren. Auf diesem Motherboard können Sie auch vier DDR3 DIMM-Module für

eine Dual-Kanalkon

fi

 guration installieren, wobei Sie bitte in allen vier Steckplätzen

identische DDR3 DIMM-Module installieren. Beziehen Sie sich dabei auf die nach-

stehende Kon

fi

 gurationstabelle für Dual-Kanalspeicher.

1.  Installieren Sie das Speichermodul für die erste Priorität im schwarz

Steckplatz (DDR3_A2 oder DDR3_B2).

2.  Wenn Sie zwei Speichermodule installieren möchten, verwenden Sie

dazu für optimale Kompatibilität und Stabilität Steckplätze gleicher

Farbe. Installieren Sie die beiden Speichermodule also entweder in

den rod Steckplätzen (DDR3_A1 und DDR3_B1) oder den schwarz

Steckplätzen (DDR3_A2 und DDR3_B2).

3.  Wenn nur ein Speichermodul oder drei Speichermodule in den DDR3

DIMM-Steckplätzen auf diesem Motherboard installiert sind, kann es

die Dual-Kanal-Speichertechnologie nicht aktivieren.

4.  Ist ein Speichermodulpaar NICHT im gleichen “Dual-Kanal” installiert,

z.B. ein Speichermodulpaar wird in DDR3_A1 und DDR3_A2 instal-

liert, kann es die Dual-Kanal-Speichertechnologie nicht aktivieren.

5.  Es ist nicht zulässig, DDR oder DDR2 in einen DDR3 Steckplatz zu

installieren; andernfalls könnten Motherboard und DIMMs beschädigt

werden.

Dual-Kanal-Speicherkon

fi

 gurationen

DDR3_A1

 DDR3_A2         DDR3_B1           DDR3_B2

(Rod)

 (Schwarz)         (Rod)

(Schwarz)

(1)        Bestückt              -                     Bestückt                 -

(2)

-

 Bestückt               -

Bestückt

(3)

Bestückt

 Bestückt            Bestückt

Bestückt

* Für Kon

fi

 guration (3) installieren Sie bitte identische DDR3 DIMMs in allen vier

  Steckplätzen.

Deutsch

57

Fatal1ty  990FX  Professional  Series  Motherboard

Einsetzen eines DIMM-Moduls

Achten Sie darauf, das Netzteil abzustecken, bevor Sie DIMMs oder

Systemkomponenten hinzufügen oder entfernen.

Schritt 1:   Öffnen Sie einen DIMM-Slot, indem Sie die seitlichen Clips nach außen

drücken.

Schritt 2:    Richten Sie das DIMM-Modul so über dem Slot aus, dass das Modul mit

  der Kerbe in den Slot passt.

Die DIMM-Module passen nur richtig herum eingelegt in die Steckplät-

ze. Falls Sie versuchen, die DIMM-Module mit Gewalt falsch herum

in die Steckplätze zu zwingen, führt dies zu dauerhaften Schäden am

Mainboard und am DIMM-Modul.

Schritt 3:    Drücken Sie die DIMM-Module fest in die Steckplätze, so dass die

  Halteklammern an beiden Enden des Moduls einschnappen und das

  DIMM-Modul fest an Ort und Stelle sitzt.

6.  Wenn Sie DDR3 2100-Speichermodule für dieses Motherboard

übernehmen, wird empfohlen, sie in den DDR3_A2- und DDR3_B2-

Steckplätzen zu installieren.

Deutsch

notch

break

notch

break

58

Fatal1ty  990FX  Professional  Series  Motherboard

2.4  Erweiterungssteckplätze: (PCI- und PCI Express-Slots):

Es stehen 2 PCI- und 5 PCI Express-Slot auf dem

Fatal1ty 990FX Professional

Series

 Motherboard zur Verfügung.

PCI-Slots:

     PCI-Slots werden zur Installation von Erweiterungskarten mit dem

   32bit PCI-Interface genutzt.

PCI Express-Slots

:

PCIE1 / PCIE3 (PCIE x1-Steckplatz; schwarz) wird für PCI

Express x1 Lane-Breite-Karten verwendet, z.B. Gigabit LAN-

Karte,

SATA2-Karte.

PCIE2 / PCIE4 (PCIE x16-Steckplatz; rod) wird für PCI

Express x16 Lane-Breite-Gra

fi

 kkarten oder für die

Installation von PCI Express-Gra

fi

 kkarten verwendet, um die

 CrossFireX

TM

-Funktion zu unterstützen.

PCIE5 (PCIE x16-Steckplatz; rod) wird für PCI Express x4

Lane-Breite-Karten verwendet, oder für die Installation von

 PCI

Express-Gra

fi

 kkarten, um die 3-Way CrossFireX

TM

-

Funktion zu unterstützen.

           1.   Im Einzel-VGA-Kartenmodus wird empfohlen, eine PCI Express

  x16-Gra

fi

 kkarte im PCIE2-Steckplatz zu installieren.

           2.   Im CrossFireX

TM

-Modus oder SLI

TM

-Modus installieren Sie PCI

  Express

x16-Gra

fi

 kkarten in den PCIE2- und PCIE4-Steckplätzen.

Daher funktionieren diese zwei Steckplätze mit x16-Bandbreite.

           3.  Im 3-Way CrossFireX

TM

-Modus installieren Sie PCI Express x16-

  Gra

fi

 kkarten in den PCIE2-, PCIE4- und PCIE5-Steckplätzen. Daher

funktioniert der PCIE2- und PCIE4-Steckplätz mit x16-Bandbreite, die

PCIE5-Steckplätze aber mit x4-Bandbreite.

           4.  Verbinden Sie einen Gehäuselüfter mit dem Motherboard-

Gehäuselüfteranschluss (CHA_FAN1, CHA_FAN2 oder

CHA_FAN3), wenn Sie mehrere Gra

fi

 kkarten für eine bessere

  Wärmeumgebung

verwenden.

Einbau einer Erweiterungskarte

Schritt 1:  Bevor Sie die Erweiterungskarte installieren, vergewissern Sie sich,

dass das Netzteil ausgeschaltet und das Netzkabel abgezogen ist.

Bitte lesen Sie die Dokumentation zur Erweiterungskarte und nehmen

Sie nötige Hardware-Einstellungen für die Karte vor, ehe Sie mit der

 Installation

beginnen.

Schritt 2:  Entfernen Sie das Abdeckungsblech (Slotblende) von dem

Gehäuseschacht (Slot) , den Sie nutzen möchten und behalten die

Schraube für den Einbau der Karte.

Schritt 3:  Richten Sie die Karte über dem Slot aus und drücken Sie sie ohne

Gewalt hinein, bis sie den Steckplatz korrekt ausfüllt.

Schritt 4:   Befestigen Sie die Karte mit der Schraube aus Schritt 2.

Deutsch

59

Fatal1ty  990FX  Professional  Series  Motherboard

2.5  SLI

TM

- und Quad SLI

TM

-Bedienungsanleitung

Dieses Motherboard unterstützt NVIDIA

®

 SLI

TM

- und Quad SLI

TM

- (Scalable Link

Interface) Technologie, die Ihnen die Installation von bis zu zwei identischen PCI Ex-

press x16-Gra

fi

 kkarten gestattet. Derzeit unterstützt die NVIDIA

®

 SLI

TM

-Technologie

die Betriebssysteme Windows

®

 7 / 7 64-Bit / Vista

TM

 / Vista

TM

 64-Bit/ XP / XP 64-Bit.

Die NVIDIA

®

 Quad SLI

TM

-Technologie unterstützt nur die Betriebssysteme Windows

®

7 / 7 64-Bit / Vista

TM

 / Vista

TM

 64-Bit. Beachten Sie den detailliert erklärten Installa-

tionsablauf auf Seite 19.

2.6  CrossFireX

TM

-, 3-Way CrossFireX

TM

- und Quad CrossFireX

TM

-

       Bedienungsanleitung

Dieses Motherboard unterstützt die CrossFireX

TM

-, 3-Way CrossFireX

TM

- und Quad

CrossFireX

TM

-Funktion. CrossFireX

TM

-Technologie bietet die am vorteilhaftesten

zur Verfügung stehende Methode zur Kombination mehrerer leistungsstarker

Gra

fi

 kprozessoren (GPU) in einem einzelnen PC. Die Kombination einer Reihe

unterschiedlicher Betriebsmodi mit intelligentem Softwaredesign und einem in-

novativen Schaltmechanismus ermöglicht CrossFireX

TM

 die optimalste Leistung und

Bildqualität in einer 3D-Anwendung. Derzeit wird die CrossFireX

TM

-Funktion von

den Betriebssystemen Windows

®

 XP mit Service Pack 2 / Vista

TM

 / 7 unterstützt. Die

3-Way CrossFireX

TM

-und Quad CrossFireX

TM

-Funktion wird nur vom Betriebssystem

Windows

®

 Vista

TM

 / 7 unterstützt. Schauen Sie auf der AMD-Website nach, ob es

AMD

TM

 CrossFireX

TM

-Treiber-Updates gibt. Beachten Sie den detailliert erklärten

Installationsablauf auf Seite

22.

Schritt 5.   Befestigen Sie die Karte mit Schrauben am Gehäuse.

Schritt 6.   Bringen Sie die Systemabdeckung wieder an.

Deutsch

60

Fatal1ty  990FX  Professional  Series  Motherboard

2.7  Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

g e s e t z t  w e r d e n .  We r d e n  P i n s  d u r c h

Jumperkappen verdeckt, ist der Jumper

“gebrückt”. Werden keine Pins durch Jump-

erkappen verdeckt, ist der Jumper “offen”.

Die Abbildung zeigt einen 3-Pin Jumper

dessen Pin1 und Pin2 “gebrückt” sind, bzw.

es befindet sich eine Jumper-Kappe auf

diesen beiden Pins.

Jumper Einstellun

CMOS löschen

(CLRCMOS1, 3-Pin jumper)

(siehe S.4, No. 28)

Hinweis:  CLRCMOS1 erlaubt Ihnen das Löschen der CMOS-Daten. Diese beinhal-

ten das System-Passwort, Datum, Zeit und die verschiedenen BIOS-Para-

meter. Um die Systemparameter zu löschen und auf die Werkseinstellung

zurückzusetzen, schalten Sie bitte den Computer ab und entfernen das

Stromkabel. Benutzen Sie eine Jumperkappe, um die

Pin 2 und Pin 3 an CLRCMOS1 für 5 Sekunden kurzzuschließen. Bitte

vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das

CMOS gelöscht wurde. Bitte vergessen Sie nicht, den Jumper wieder zu

entfernen, nachdem das CMOS gelöscht wurde. Wenn Sie den CMOS-

Inhalt gleich nach dem Aktualisieren des BIOS löschen müssen, müssen

Sie zuerst das System starten und dann wieder ausschalten, bevor Sie

den CMOS-Inhalt löschen.

Gebrückt                   Offen

CMOS

löschen

Default-

Einstellung

Der CMOS löschen-Schalter hat dieselbe Funktion wie der CMOS

löschen-Jumper.

Deutsch

61

Fatal1ty  990FX  Professional  Series  Motherboard

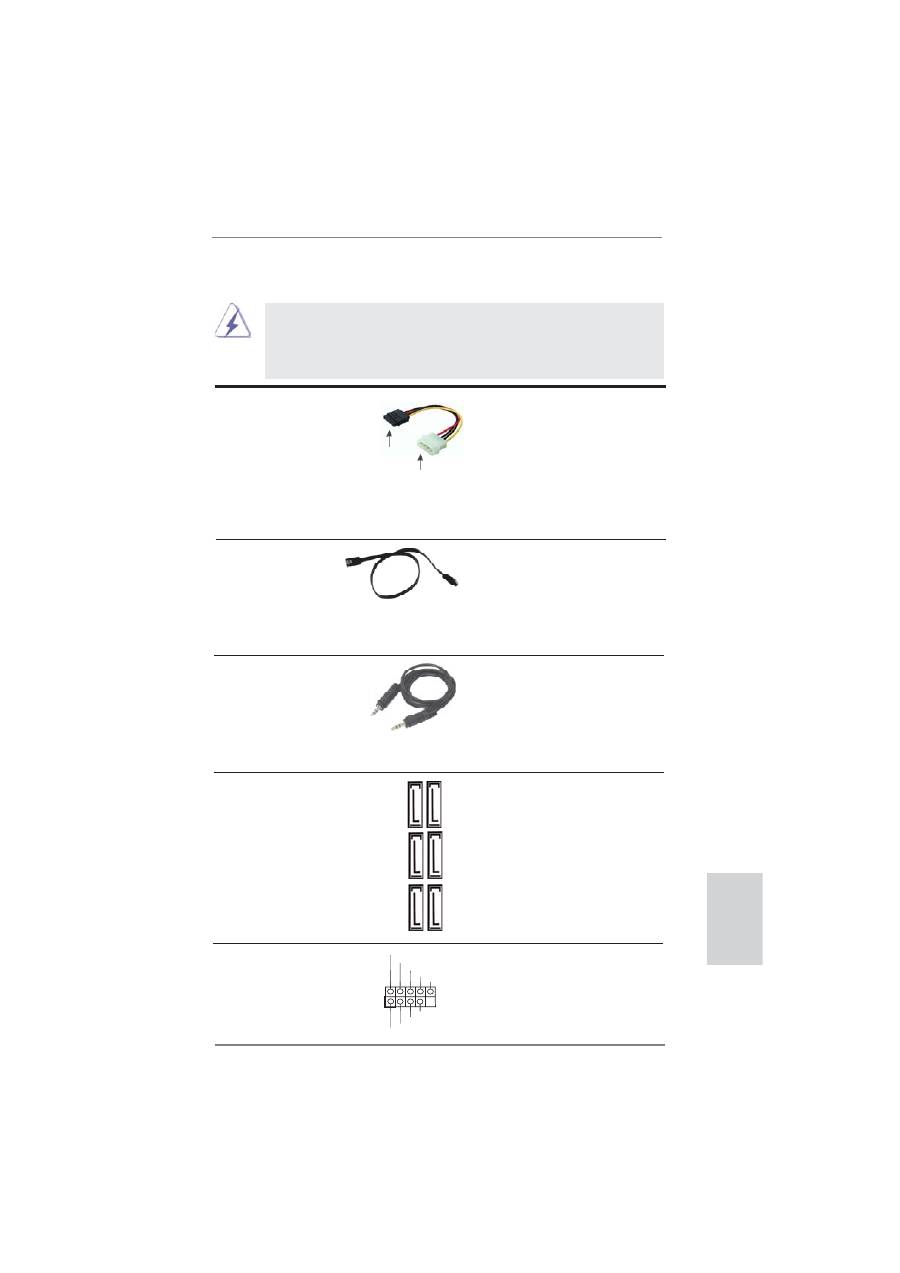

Serial ATA- (SATA-)

SJedes Ende des SATA

Datenkabel

Datenkabels kann an die

(Option)

SATA3 Festplatte oder das

SATA3 Verbindungsstück auf

dieser Hauptplatine

 angeschlossen

werden.

Audiokabel (3,5 mm, Klinke)

Beide Enden des 3,5-mm-Klin

(Option)

kenaudiokabels können an

portable Audiogeräte, wie z. B.

MP3-Player und Mobiltelefone,

oder den Line-in-Port Ihres PCs

 angeschlossen

werden.

Deutsch

2.8  Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-

INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-

erkappen auf Header und Anschlüsse setzen, wird das Motherboard

unreparierbar beschädigt!

Verbindung zum

Netzteil

Verbindung zum

SATA-HDD-Stromanschluss

Serial ATA- (SATA-)

Verbinden Sie das schwarze

Stromversorgungskabel

Ende des SATA-Netzkabels mit

(Option)

dem Netzanschluss am

Laufwerk. Verbinden Sie dann

das weiße Ende des SATA-

Stromversorgungskabels mit

dem Stromanschluss des

 Netzteils.

Seriell-ATA3-Anschlüsse

Diese sechs Serial ATA3-

(SATA3_1_2: siehe S.4 - No. 19)

 (SATA3-)Verbínder

(SATA3_3_4: siehe S.4 - No. 18)

unterstützten SATA-Datenkabel

(SATA3_5_6: siehe S.4 - No. 17)

für interne

Massenspeichergeräte. Die

aktuelle SATA3- Schnittstelle

ermöglicht eine

 Datenübertragungsrate

bis

 6,0

Gb/s.

SA

TA3_1_2   SA

TA3_3_4   SA

TA3_5_6

USB 2.0-Header

Zusätzlich zu den sechs

(9-pol. USB6_7)

üblichen USB 2.0-Ports an den

(siehe S.4 - No. 26)

 I/O-Anschlüssen

be

fi

 nden sich

zwei USB 2.0-

Anschlussleisten am

P-7

P+7

GND

DUMMY

USB PWR

USB_PWR

P-6

P+6

GND

1

62

Fatal1ty  990FX  Professional  Series  Motherboard

USB 3.0-Header

Neben zwei Standard-USB

(19-pol. USB3_1_2)

3.0-Ports am E/A-Panel

(siehe S.4 - No. 12)

 be

fi

 nden sich zwei USB 3.0-

Anschlussleisten an diesem

Motherboard. Pro USB 3.0-

Anschlussleiste werden zwei

USB 3.0-Ports unterstützt.

(19-pol. USB3_3_4)

(siehe S.4 - No. 13)

Infrarot-Modul-Header

Dieser Header unterstützt ein

(5-pin IR1)

optionales, drahtloses Sende-

(siehe S.4 - No. 31)

 und

Empfangs-Infrarotmodul.

Deutsch

Anschluss für Audio auf

Dieses Interface zu einem

der Gehäusevorderseite

Audio-Panel auf der Vorder

(9-Pin  HD_AUDIO1)

seite Ihres Gehäuses,

(siehe S.4 - No. 34)

ermöglicht Ihnen eine bequeme

Anschlussmöglichkeit und

 Kontrolle

über

Audio-Geräte.

(9-pol. USB8_9)

Motherboard. Pro USB 2.0-

(siehe S.4 - No. 25)

Anschlussleiste werden zwei

USB 2.0-Ports unterstützt.

63

Fatal1ty  990FX  Professional  Series  Motherboard

System Panel-Header

Dieser Header unterstützt

(9-pin PANEL1)

mehrere Funktion der

(siehe S.4 - No. 27)

 Systemvorderseite.

1. High De

fi

 nition Audio unterstützt Jack Sensing (automatische Erkennung

    falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

    am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.

    Beachten Sie bei der Installation im System die Anweisungen in unserem

    Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

    nachstehend beschrieben an der Front-Audioanschlussleiste:

    A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

    B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

    C. Schließen Sie Ground (GND) an Ground (GND) an.

      D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

           Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

    E. So aktivieren Sie das Mikrofon an der Vorderseite.

         Bei den Betriebssystemen Windows

®

 XP / XP 64 Bit:

         Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann

         auf „FrontMic“ (Vorderes Mikrofon).

         Bei den Betriebssystemen Windows

®

 7 / 7 64 Bit / Vista

TM

 / Vista

TM

 64 Bit:

         Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-

         Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke)

         an.

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kon

fi

 gurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

neu

starten.

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1 be

fi

 ndet. Die LED

schaltet sich aus, wenn sich das System in den Modi S3/S4 be

fi

 ndet

oder ausgeschaltet ist (S5).

Deutsch

64

Fatal1ty  990FX  Professional  Series  Motherboard

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

Gehäuse- und Stromlüfteranschlüsse

Verbinden Sie die Lüfterkabel

(4-pin  CHA_FAN1)

mit den Lüfteranschlüssen,

(siehe S.4, No. 20)

wobei der schwarze Draht an

den Schutzleiterstift

(3-pin  CHA_FAN2)

angeschlossenwird. CHA_

(siehe S.4 - No. 6)

FAN1/2/3-Lüftergeschwindigkeit

kann über UEFI oder AXTU

 gesteuert

werden.

(3-pin  CHA_FAN3)

(siehe S.4 - No. 24)

(3-pin  PWR_FAN1)

(siehe S.4 - No. 10)

Betriebs-LED-Header

Bitte schließen Sie die

(3-pin PLED1)

Betriebs-LED des Gehäuses

(siehe S.4 - No. 29)

zur Anzeige des

 Systembetriebsstatus

an

diesem Header an. Die LED

leuchtet, wenn das System in

Betrieb ist. Die LED blinkt im

S1-Zustand. Im S3-/S4- oder

 S5-Zustand

(ausgeschaltet)

leuchtet die LED nicht.

Gehäuselautsprecher-Header

Schließen Sie den

(4-pin SPEAKER1)

 Gehäuselautsprecher

an

(siehe S.4 - No. 16)

diesen Header an.

+5V

D

UMM

Y

D

UMM

Y

SPEA

K

ER

1

Deutsch

GND

+12V

CHA_FAN_SPEED

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

GND

+12V

CHA_FAN_SPEED

GN

D

+

1

2V

PWR

_F

AN

_

SPEE

D

65

Fatal1ty  990FX  Professional  Series  Motherboard

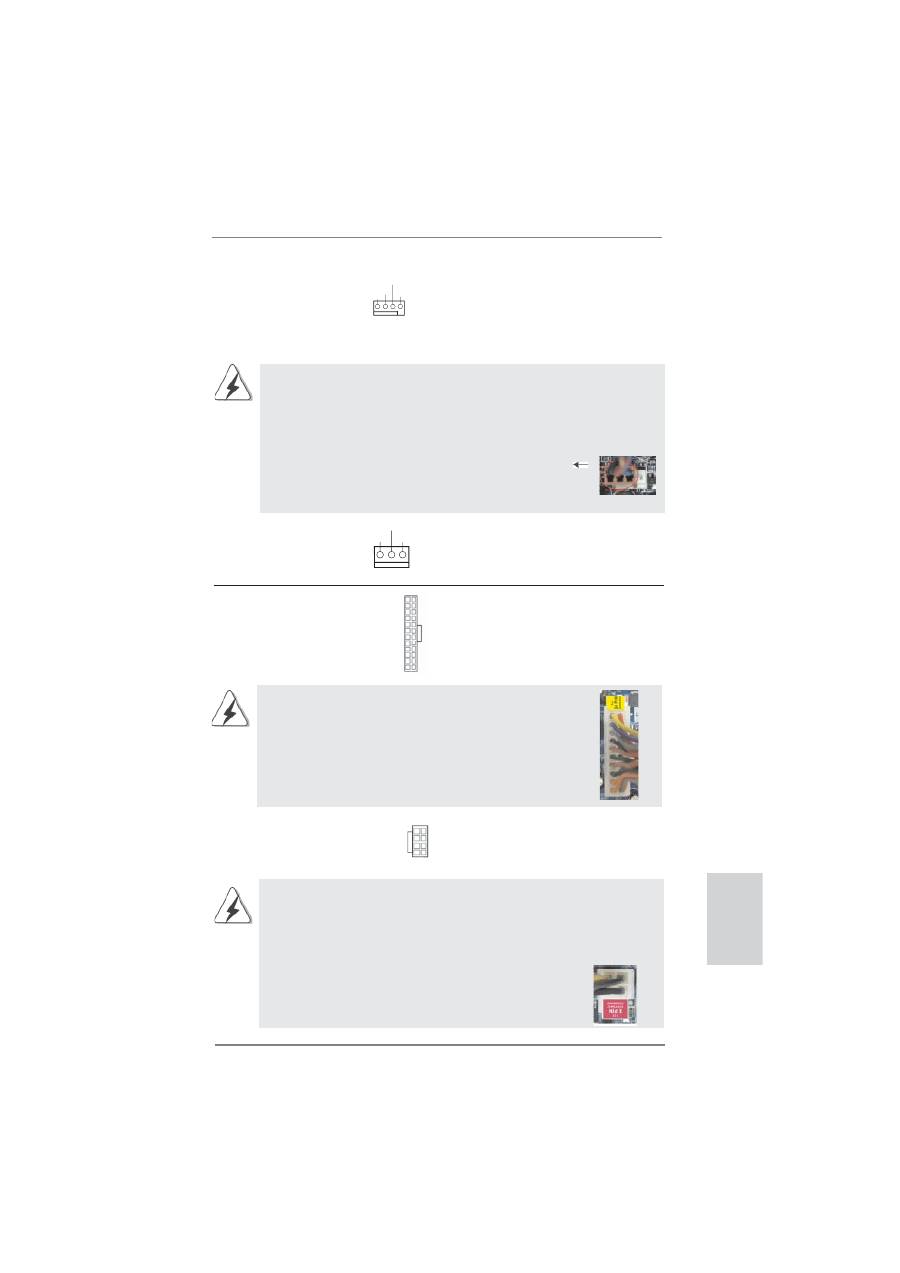

CPU-Lüfteranschluss

Verbinden Sie das CPU -

(4-pin  CPU_FAN1)

Lüfterkabel mit diesem

(siehe S.4 - No. 4)

Anschluss und passen Sie den

schwarzen Draht dem

 Erdungsstift

an.

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

Pins 1 – 3.

(3-pin  CPU_FAN2)

(siehe S.4 - No. 5)

1   2

3

   4

GN

D

+

1

2V

CPU

_F

AN

_

SPEE

D

F

AN

_

SPEE

D_

C

O

NTR

OL

GND

+12V

CPU_FAN_SPEED

ATX-Netz-Header

Verbinden Sie die ATX-

(24-pin  ATXPWR1)

Stromversorgung mit diesem

(siehe S.4 - No. 11)

 Header.

Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-

Stromanschluss bietet, kann es auch mit einem

  modi

fi

 zierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

  Pin

13

ein.

12

 1

24

13

12

 1

24

13

Deutsch

Installation der 4-Pin ATX 12V Energieversorgung

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur

Verfügung stellt, kann sie noch arbeiten, wenn Sie einen

traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die

4-Pin ATX Energieversorgung zu verwenden, stecken Sie bitte Ihre

Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein.

ATX 12V Anschluss

Bitte schließen Sie an diesen

(8-pin  ATX12V1)

Anschluss die ATX 12V

(siehe S.4 - No. 2)

 Stromversorgung

an.

5

      1

8

      4

5                  1

8                  4

66

Fatal1ty  990FX  Professional  Series  Motherboard

COM-Anschluss-Header Dieser

COM-Anschluss-

(9-pin COM1)

Header wird verwendet, um

(siehe S.4 - No. 30)

ein COM-Anschlussmodul zu

 unterstützen.

IEEE-1394 Header

Außer einem vorgegebenem

(9-

pin FRONT_1394)

IEEE-1394 Port auf dem Ein-/

(siehe S.4 - No. 33)

Ausgabe Paneel, gibt es einen

IEEE-1394 Header

(FRONT_1394) auf dieser

Hauptplatine. Dieser IEEE-1394

Header kann einen IEEE-1394

 Port

unterstützen.

DD

TR

#1

DD

SR

#1

CCTS

#1

RR

I#1

DD

C

D#1

RR

XD1

TT

XD1

RRTS

#1

GN

D

1

HDMI_SPDIF-Anschluss

Der HDMI_SPDIF-Anschluss

(2-pin HDMI_SPDIF1)

stellt einen SPDIF-

(siehe S.4 - No. 1)

Audioausgang für eine HDMI-

VGA-Karte zur Verfügung und

ermöglicht den Anschluss von

HDMI-Digitalgeräten wie

Fernsehgeräten, Projektoren,

LCD-Geräten an das System.

Bitte verbinden Sie den

HDMI_SPDIF-Anschluss der

HDMI-VGA-Karte mit diesem

 Anschluss.

Deutsch

67

Fatal1ty  990FX  Professional  Series  Motherboard

Installationsanleitung der USB 3.0-Frontblende

Installieren Sie die USB 3.0-Frontblende im

2,5 Zoll-Festplatteneinschub des Gehäuses.

Schritt

3

Schritt

4

Die USB 3.0-Frontblende ist nun

einsatzbereit.

Schließen Sie das Kabel der

USB 3.0-Frontblende am USB 3.0-Header

(USB3_1_2 oder USB3_3_4) am

Motherboard an.

Schritt

5

Schritt

6

Montieren Sie die USB 3.0-Frontblende

mit sechs Gehäuseschrauben am

Festplatteneinschub.

Schritt

1

Schritt

2

Halten Sie die mitgelieferte USB 3.0-

Frontblende, vier Festplattenschrauben

und sechs Gehäuseschrauben bereit.

Montieren Sie die 2,5 Zoll-HDD/SSD

mit vier Festplattenschrauben an der

USB 3.0-Frontblende.

Installationsanleitung zum USB 3.0-Blech an der Rückwand

Schließen Sie das USB 3.0-Kabel an

das USB 3.0-Blech an.

Lösen Sie die beiden Schrauben am

USB 3.0-Panel.

Setzen Sie das USB 3.0-Blech an

der Rückwand des Gehäuses ein.

Fixieren Sie das USB 3.0-Blech mit

Schrauben an der Rückwand.

Schritt

1

Schritt

3

Schritt

2

Schritt

4

Deutsch

68

Fatal1ty  990FX  Professional  Series  Motherboard

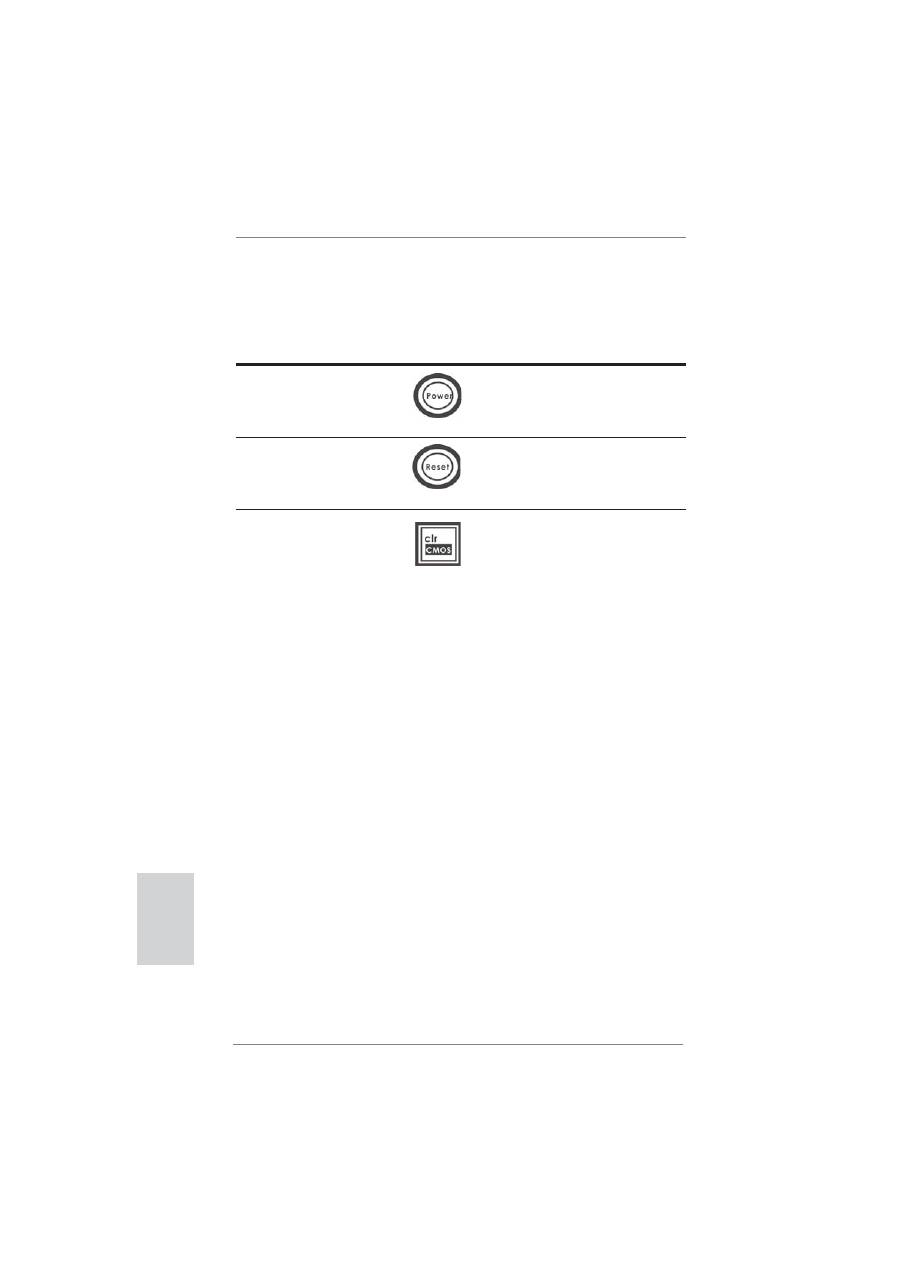

2.9  Schnellschalter

Dieses Motherboard besitzt drei Schnellschalter: Netzschalter, Rücksetzschalter

(Reset) und CMOS löschen-Schalter, mit denen Benutzer das System schnell ein-/

ausschalten oder zurücksetzen oder die CMOS-Werte löschen können.

Netzschalter

Der Netzschalter ist ein

(PWRBTN)

Schnellschalter, mit dem

(siehe S.4 - No. 22)

Benutzer das System schnell

 ein-/ausschalten

können.

Rücksetzschalter (Reset)

Der Rücksetzschalter (Reset)

(RSTBTN)

ist ein Schnellschalter, mit dem

(siehe S4 - No. 21)

Benutzer das System schnell

 zurücksetzen

können.

CMOS löschen-Schalter

Der CMOS löschen-Schalter ist

(CLRCBTN)

ein Schnellschalter, mit dem

(siehe S.5 - No. 20)

Benutzer die CMOS-Werte

schnell löschen können.

Deutsch

69

Fatal1ty  990FX  Professional  Series  Motherboard

2.13  Windows

®

 7 / 7 64-Bit / Vista

TM

 / Vista

TM

 64-Bit / XP /

 XP 64-Bit ohne RAID-Funktionalität installieren

Wenn Sie Windows

®

 7 / 7 64-Bit / Vista

TM

 / Vista

TM

 64-Bit / XP / XP 64-Bit ohne

RAID-Funktionalität auf Ihren SATA / SATAII / SATA3-Festplatten installieren, dann

folgen Sie bitte je nach dem zu installierenden Betriebssystem den folgenden Schrit-

ten.

2.11  Treiberinstallation

Zur Treiberinstallation Sie bitte die Unterstützungs-CD in Ihr optisches Laufwerk

ein. Anschließend werden die mit Ihrem System kompatiblen Treiber automatisch

erkannt und auf dem Bildschirm angezeigt. Zur Installation der nötigen Treiber ge-

hen Sie bitte der Reihe nach von oben nach unten vor. Nur so können die von Ihnen

installierten Treiber richtig arbeiten.

2.13.1   Windows

®

 XP / XP 64-Bit ohne RAID-Funktionalität

    installieren

Wenn Sie Windows

®

 XP / XP 64-Bit ohne RAID-Funktionalität auf Ihren SATA /

SATAII / SATA3-Festplatten installieren, gehen Sie bitte wie folgt vor.

2.12  Windows

®

 7 / 7 64-Bit / Vista

TM

 / Vista

TM

 64-Bit / XP / XP 64-Bit

mit RAID-Funktionalität installieren

Wenn Sie die Betriebssysteme Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit / XP

/ XP 64-bit auf Ihren SATA- / SATAII- / SATA3- Festplatten mit RAID-Funktionalität

installieren möchten, entnehmen Sie die detaillierten Schritte bitte dem Dokument,

das Sie unter folgendem Pfad auf der Unterstützungs-CD

fi

 nden:

..\ RAID Installation Guide

2.10  Debug-LED

Die integrierte Debug-LED liefert Codeinformationen, die eine Fehlerbehebung er-

leichtern. Siehe die Abbildungen auf den Seiten 36, 37, 38 und 39 zum Ablesen der

Debug-LED-Codes.

Verwendung von SATA / SATAII / SATA3-Festplatten ohne NCQ-Funktionen

SCHRITT 1: Kon

fi

 gurieren Sie UEFI.

A.Rufen Sie im UEFI-DIENSTPROGRAMM den Bildschirm

 →

„Erweitert“

    und

→

„Storage-Kon

fi

 guration“ auf.

B.Stellen Sie “SATA Mode” (SATA-Modus) auf [IDE]. (Für SATA3_1 zu SATA3_6.)

    Stellen Sie “Marvell SATA3 Operation Mode” (SATA-Modus) auf [IDE]. (Für

    eSATA3.)

SCHRITT 2: Installieren Sie Windows

®

 XP / XP 64-Bit in Ihrem System.

Deutsch

70

Fatal1ty  990FX  Professional  Series  Motherboard

SCHRITT 1: Kon

fi

 gurieren Sie UEFI.

A.Rufen Sie im UEFI-DIENSTPROGRAMM den Bildschirm

 →

„Erweitert“

    und

→

„Storage-Kon

fi

 guration“ auf.

B.Stellen Sie “SATA Mode” (SATA-Modus) auf [AHCI]. (Für SATA3_1 zu SATA3_6.)

    Stellen Sie “Marvell SATA3 Operation Mode” (SATA-Modus) auf [AHCI]. (Für

    eSATA3.)

SCHRITT 2: Installieren Sie Windows

®

 7 / 7 64-Bit / Vista

TM

 / Vista

TM

 64-Bit in

     Ihrem System.

Verwendung von SATA3-Festplatten mit NCQ und Hot-Plug-Funktionen

SCHRITT 1: Kon

fi

 gurieren Sie UEFI.

A.Rufen Sie im UEFI-DIENSTPROGRAMM den Bildschirm

 →

„Erweitert“

    und

→

„Storage-Kon

fi

 guration“ auf.

B.Stellen Sie “SATA Mode” (SATA-Modus) auf [IDE]. (Für SATA3_1 zu SATA3_6.)

    Stellen Sie “Marvell SATA3 Operation Mode” (SATA-Modus) auf [IDE]. (Für

    eSATA3.)

SCHRITT 2: Installieren Sie Windows

®

 7 / 7 64-Bit / Vista

TM

 / Vista

TM

 64-Bit in

     Ihrem System.

Verwendung von SATA3-Festplatten ohne NCQ und Hot-Plug-Funktionen

2.13.2  Installation von Windows

®

 7 / 7 64-Bit / Vista

TM

 /

 Vista

TM

 64-Bit ohne RAID-Funktionen

Wenn Sie Windows

®

 7 / 7 64-Bit / Vista

TM

 / Vista

TM

 64-Bit ohne RAID-Funktionalität

auf Ihren SATA3-Festplatten installieren, gehen Sie bitte wie folgt vor.

Deutsch
