SIM2 MICO 50: einleitung 1.

Deutsch

MIcO 50

5

einleitung 1.

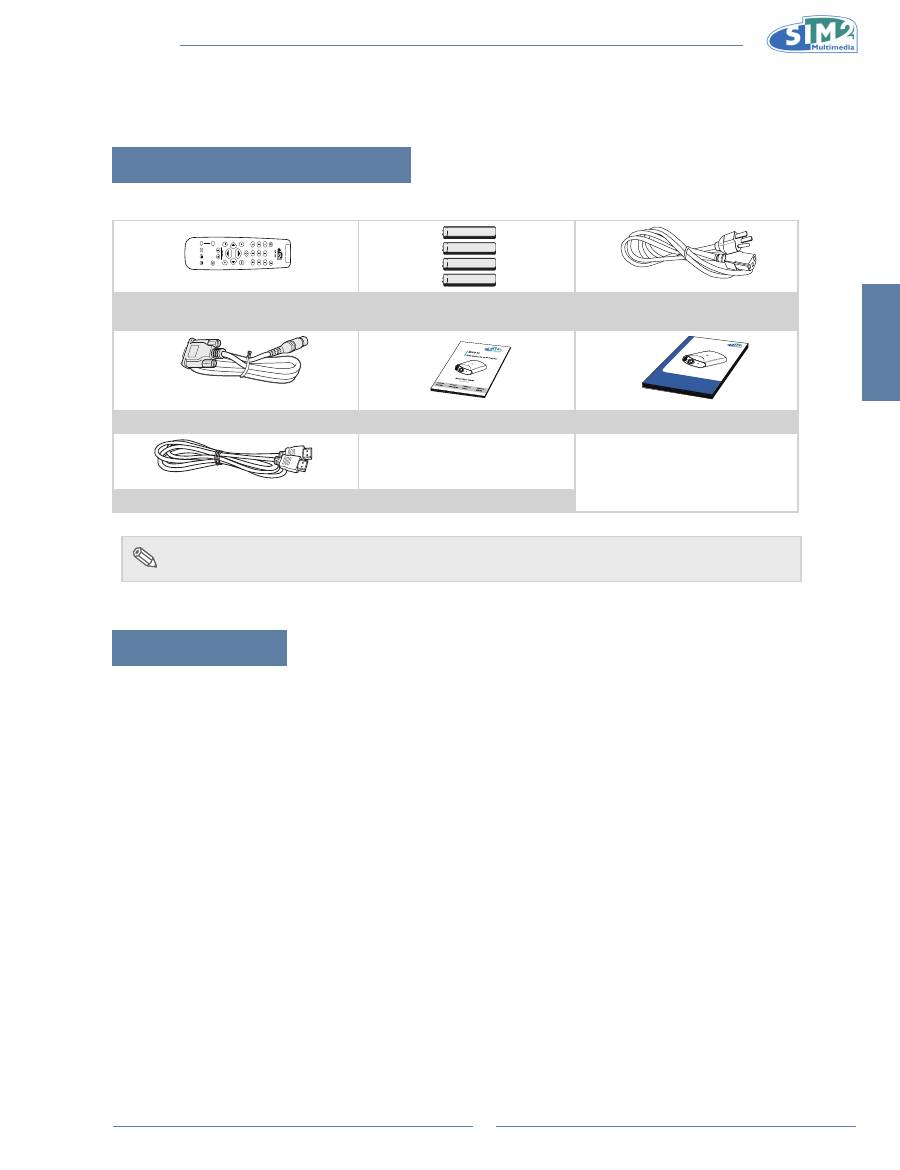

Lieferumfang

Öffnen Sie die Verpackung und überzeugen Sie sich davon, dass Folgendes im Lieferumfang enthalten ist:

LIG

HT

F1

ZOOM

FOCUS

F2

Fernbedienung

Vier Batterien, Größe AAA.

Netzkabel (landesspezifisch

unterschiedlich)

C3X Lu

mis HO

ST

User an

d insta

llation m

anual

MICO 50

User an

d insta

llation m

anual

RS232-Kabel

Schnellanleitung

Bedienungsanleitung

Optional:

Wandmontagepaket

•

HDMI-auf-HDMI-Kabel (3 m)

 hinweis

Je nach Region stehen eventuell nicht sämtliche Kabel zur Verfügung. Bitte wenden

•

Sie sich an einen autorisierten Händler in Ihrer Nähe.

Falls etwas fehlen oder beschädigt sein sollte, wenden Sie sich bitte sofort an Ihren Händler.

Merkmale

0,95-Zoll-1080p einzel-chip, DMD™ Darkchip4.

•

Neu entwickelter LVDs-chip.

•

hohe Farbreinheit und helligkeit dank der LeD-Lichtquelle.

•

erhöhter eingangsübersetzungsalgorithmus.

•

umfassende Verbesserungen hinsichtlich Kantenglättung und eliminierung von Zeilenversatz bei

•

bewegten Bildern.

Verbessertes Verfahren zur hochskalierung von Kanten.

•

Durch bessere Kantenglättung und eliminierung von Flackern beim hochskalieren schräger Linien

•

können selbst Signale durch Konvertierung in eine Auflösung von 1920 x 1080 projiziert werden, welche

die 480i/p-Auflösung nicht erreichen.

Verbesserte Filmmodus-Funktion

•

Verbesserte Darstellung beim herunterrechnen auf 3:2-Format bei 480i-signalen sowie 2:2-Format bei

•

576i-signalen, aber auch bei hDtV-1080i-signalen.

Durch den einsatz einer hDMI/hDcP-Verbindung werden sämtliche Prozesse vom eingang bis zur

•

signalverarbeitung und Projektionen digital ausgeführt. Dies ermöglicht eine lückenlos digitale Projek-

tion ohne Qualitätsverluste durch Analog-Konvertierung. Die Realisierung von htPc-heimkinoanwen-

dungen wird dadurch unterstützt.

Lichtsystem: Luminus PhlatLight Pt120 R/G/B-LeDs.

•

LeD-Lebensdauer: etwa 30.000 stunden.

•

Neue DynamicBlack-technologie.

•

Kontrastverhältnis von bis zu 100.000:1 (mit DynamicBlack).

•

Luminanz über 800 ANsI-Lumen (herkömmliche helligkeitskennzahl etwa 25 % über Luminanz eins).

•

Zwei Objektive verfügbar: Kurzprojektion (t1 : 1.5 –2.1 :1) und Weitprojektion (t2: 2.1 –3.9 :1).

•

horizontaler und vertikaler motorisierter Objektivversatz.

•

Niedriger stromverbrauch im standby-Modus (< 1 W).

•

MIcO 50

6

Komponenten

Projektor (Frontansicht und Ansicht von oben)

Fernbedienung

LIGHT

F1

ZOOM

FOCUS

F2

 hinweis

Stellen Sie vor der Nutzung des SCART-Eingangsmodus zuerst sicher, dass das SCART-

•

zu-RCA-Kabel angeschlossen und SCART über das Eingangsquelle-Menü aktiviert ist.

hintergrundbeleuchtung

Zum Aktivieren der

Hintergrundbeleuchtung der Tasten auf der

Fernbedienung.

taste 0

Zum Aktivieren des Paneels vom Standby-

Modus.

p

 /

q

 /

t

 /

u

Zum Durchsuchen der OSD-Menüs und

Parametereinstellungen.

standbild

Zum De-/Aktivieren der Standbildfunktion

eines Videobildes.

Zoom

Zur Auswahl der Zoomeinstellung des

Objektivs.

Fokus

Zum Scharfstellen des Objektivs.

Auto

Optimiert automatisch das projizierte Bild

entsprechend der RGB-Grafikkarten-Quelle.

seitenverhältnis

Zur Auswahl des Bildseitenverhältnisses.

Info

Zum Anzeigen von Informationen zur ausgewählten

Quelle und zum Projektorstatus.

speicher

Zum Öffnen des Speicherverwaltungsmenüs.

MeNÜ +/-

Zum Aktivieren des OSD und Umschalten

zwischen den Seiten.

esc-taste

Zum Deaktivieren des OSD.

tasten 1 - 7

Zur direkten Auswahl der Quelle.

(aktiviert das Paneel vom Standby-Modus)

1 Composite

2 S-VIDEO

3 COMPONENT

4 GRAFIKKARTEN-RGB

5 HDMI 1

6 HDMI 2

7 SCART

Austaste

Zum Ausschalten des Gerätes.

einstellbare Füße

Fernbedienungssensor

Deutsch

MIcO 50

7

Projektor (Rückansicht)

GRAPHICS RGB

HDMI 1

S-VIDEO

COMPOSITE

ESC

SOURCE

MENU

100-240 V / 50-60 Hz

USB

12V

TRIG1

12V

TRIG2

WIRED REMOTE

RS-232

HDMI 2

COMPONENT

Pr

Pb

Y

Komponenten

Projektor (Frontansicht und Ansicht von oben)

Fernbedienung

LIGHT

F1

ZOOM

FOCUS

F2

 hinweis

Stellen Sie vor der Nutzung des SCART-Eingangsmodus zuerst sicher, dass das SCART-

•

zu-RCA-Kabel angeschlossen und SCART über das Eingangsquelle-Menü aktiviert ist.

entlüftungsöffnung

Lufteinlass

Fernbedienungssensor

esc

Zum Deaktivieren des

OSD.

Quelle

Öffnen Sie das

Eingangsauswahl -Menü.

ein-/Austaste

Netzanschluss

100 – 240 V

Wechselstrom; 50 – 60 Hz

Blaue LeD

Betriebsstatus EIN

component

Anschlüsse für YPbPr/

YCbCr

Pc

Anschluss für PC-RGB-

Signale

hDMI

Anschlüsse für HDMI

s-Video

Anschlüsse für S-Video

composite

Anschlüsse für Composite

Rs-232c-Anschluss

Befehlssteuerung

usB

B-Typ-Anschluss für

Dienstanschluss

12 V-trigger

Anschlüsse zur

Bildschirmsteuerung

Drahtgebundene Fernbedienung

Anschluss für kabelgebundene

Fernbedienung

Rote LeD

Bereitschaft

Betrieb

Menü

Zum Öffnen des OSD-Menüs

drücken..

p

 /

q

 /

t

 /

u

Zum Durchsuchen der OSD-

Menüs und zum Einstellen der

Parameter.

MIcO 50

8

so benutzen sie die Fernbedienung

Reichweite der Fernbedienung

Die Abbildung zeigt, in welchem Bereich Sie den Projektor

n

mit der Fernbedienung steuern können.

 hinweis

Das Signal der Fernbedienung kann

•

vom Bildschirm reflektiert werden.

Möglicherweise ändert sich das

Fernbedienungssignal während der

Verwendung.

Bitte beachten, wenn sie die Fernbedienung

benutzen:

Das Gerät nicht fallen lassen, keiner Feuchtigkeit und keinen

•

hohen Temperaturen aussetzen.

In der Nähe von Leuchtstofflampen kann es zu

•

Funktionsstörungen der Fernbedienung kommen. In diesem

Fall sorgen Sie für einen ausreichenden Abstand zwischen Projektor und Leuchtstofflampe.

Batterien einlegen

Die Batterien (4 x “AAA”) sind im Lieferumfang enthalten.

1

Drücken sie die Nase am

Batteriefachdeckel nach unten und

heben sie den Deckel in

Pfeilrichtung ab.

2

Legen sie die mitgelieferten

Batterien ein.

Legen Sie die Batterien ein und achten Sie

darauf, dass Plus- und Minuspole der

Batterien mit den Markierungen   und

im Batteriefach

übereinstimmen.

3

setzen sie den Batteriefachdeckel

wieder auf und drücken sie ihn

hinab, bis er einrastet.

30°

23'(7 m)

LIG

HT

F1

ZO

OM

FO

CU

S

F2

30°

30°

23'(7 m)

LIG

HT

F1

ZO

OM

FO

CU

S

F2

25°
