ASRock Z87 Pro3: 1 Introduzione

Z87 Pro3

1 Introduzione

Grazie per aver acquistato la scheda madre Z87 Pro3 ASRock, una scheda madre

adabile prodotta secondo i costanti e rigorosi controlli di qualità di ASRock.

La scheda madre ore eccellenti prestazioni con un design robusto che si adatta

all'impegno di ASRock di orire sempre qualità e durata.

Dato che le speciche della scheda madre e del soware BIOS possono essere

aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza

preavviso. Nel caso di eventuali modiche della presente documentazione, la versione

aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per

il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per

informazioni speciche relative al modello attualmente in uso. È possibile trovare

l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock.

Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre Z87 Pro3 ASRock (fattore di forma ATX)

• Guida rapida di installazione Z87 Pro3 ASRock

• CD di supporto Z87 Pro3 ASRock

• 2 x cavi dati Serial ATA (SATA) (opzionali)

• 1 x mascherina metallica posteriore I/O

Italiano

47

1.2 Speciche

Piattaforma

• Fattore di forma ATX

• Design di condensatore solido

TM

CPU

• Supporta Intel® Core

i7 / i5 / i3 di 4a generazione / Xeon® /

Pentium® / Celeron® in LGA1150 Package

• Design Digi Power

• 4 Power Phase Design

• Supporta la tecnologia Intel® Turbo Boost 2.0

• Supporta Intel® K-Series unlocked CPU

Chipset

• Intel® Z87

Memoria

• Tecnologia con memoria DDR3 a doppio canale

• 4 x slot DIMM DDR3

• Supporta memoria DDR3 2800+(OC)/2400(OC)/2133

(OC)/1866 (OC)/1600/1333/1066 non ECC, senza buer

• Capacità max. della memoria di sistema: 32GB

(si veda la sezione ATTENZIONE)

• Supporta Intel® Extreme Memory Prole (XMP)1.3/1.2

Slot di

• 1 x PCI Express 3,0 x16 slot (PCIE2: modalità x16)

espansione

• 3 x PCI Express 2.0 x1 slot

• 2 x slot PCI

Graca

• La videograca integrata della scheda video HD Intel®

e le uscite VGA possono essere supportate soltanto con

processori con GPU integrata.

Italiano

• Supporta la videograca integrata della scheda video HD

Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e

TM

MPEG-2 Full HW Encode1, Intel® InTru

3D, tecnologia

TM

Intel® Clear Video HD, Intel® Insider

, Intel® HD Graphics

4600

• Pixel Shader 5.0, DirectX 11.1

• Memoria condivisa max. 1792 MB

• Tre opzioni uscita VGA: D-Sub, DVI-D e HDMI

• Supporta il triplo monitor

• Supporta la tecnologia HDMI con una risoluzione max. no

a 1920 x 1200 a 60 Hz

48

Z87 Pro3

• Supporta DVI-D con una risoluzione max. no a 1920 x 1200

a 60 Hz

• Supporta D-Sub con una risoluzione max. no a 1920 x 1200

a 60 Hz

• Supporta Auto Lip Sync, Deep Color (12 bpc), xvYCC e HBR

(High Bit Rate Audio) con HDMI (è necessario un monitor

conforme ad HDMI)

• Supporta la funzione HDCP con porte DVI-D e HDMI

• Supporta Blu-ray (BD) Full HD 1080p, riproduzione con

porte DVI-D e HDMI

Audio

• Audio HD a 7.1 canali con Content Protection (codec audio

Realtek ALC892)

• Supporto audio Blu-ray Premium

LAN

• LAN Gigabit 10/100/1000 Mb/s

• Giga PHY Intel® I217V

• Supporta la tecnologia Intel® Remote Wake

• Supporta Wake-On-LAN

• Supporta Energy Ecient Ethernet 802.3az

• Supporta PXE

I/O pannello

• 1 x porta tastiera PS/2

posteriore

• 1 x porta D-Sub

• 1 x porta DVI-D

• 1 x porta HDMI

• 2 x porte USB 2.0

• 4 x porte USB 3.0

• 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED

LED)

• Jack audio HD: Altoparlante laterale/altoparlante posteriore/

centrale/basso/ingresso linea/altoparlante anteriore/

Italiano

microfono

Archiviazione

• 6 x connettori SATA3 6,0 Gb/s, supporto RAID (RAID 0,

RAID 1, RAID 5, RAID 10, tecnologia Intel Rapid Storage 12

e tecnologia Intel Smart Response), NCQ, AHCI e “Hot Plug”

49

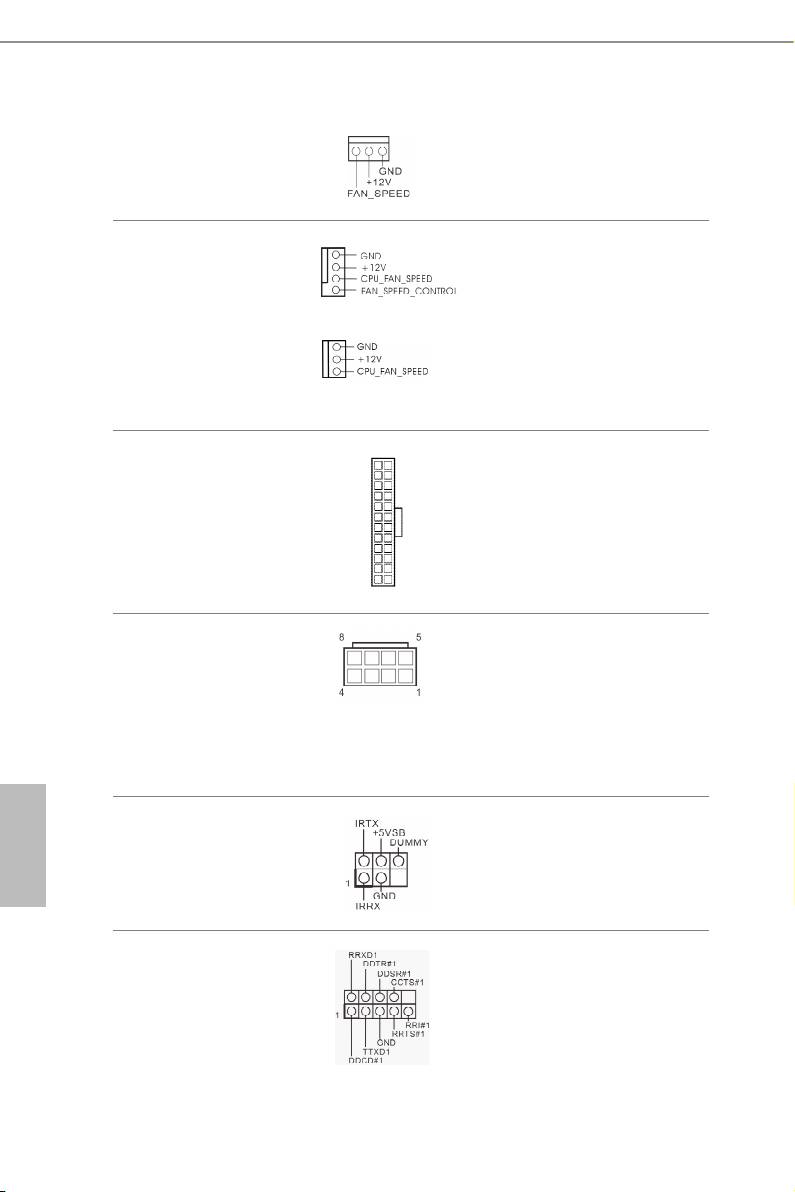

Connettore

• 1 x header IR

• 1 x header porta COM

• 1 x header LED di alimentazione

• 2 x connettori ventola CPU (1 x 4 pin, 1 x 3 pin)

• 2 x connettori ventola chassis (2 x 4 pin)

• 1 x connettore ventola alimentazione (3 pin)

• 1 x connettore alimentazione ATX a 24 pin

• 1 x connettore alimentazione da 12 V a 8 pin

• 1 x connettore audio pannello anteriore

• 1 x connettore uscita SPDIF

• 2 x header USB 2.0 (supporto 4 porte USB 2.0)

• 1 x header USB 3.0 (supporta 2 porte USB 3.0)

Caratteristi-

• BIOS legale 64 Mb AMI UEFI con supporto GUI multilingue

che del BIOS

• Eventi di wake up conformi ad ACPI 1.1

• Supporto SMBIOS 2.3.1

• Multiregolazione tensione CPU, DRAM, PCH 1,05 V

CD di

• Driver, Utilità, soware antivirus (versione di prova),

supporto

versione di prova di CyberLink MediaEspresso 6.5, browser e

barra degli strumenti Google Chrome, Start8, MeshCentral,

Splashtop Streamer, Intel® Extreme Tuning Utility (IXTU)

Hardware

• Sensore temperatura CPU/chassis

Monitor

• Tachimetro CPU/chassis/ventola alimentazione

• Ventola silenziosa CPU/chassis (consente l'autoregolazione

della velocità della ventola dello chassis mediante la

temperatura della CPU)

• Controllo multivelocità della ventola di CPU/chassis

Italiano

• Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore

SO

• Microso® Windows® 8/8 a 64-bit/7/conforme a 7 a 64-bit

Certicazioni

• FCC, CE, WHQL

• ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

50

Z87 Pro3

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa

la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied

Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking

può inuenzare la stabilità del sistema o perno provocare danni ai componenti e ai

dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo

responsabili per possibili danni provocati da overclocking.

A causa della limitazione, l'eettiva dimensione della memoria può essere inferiore

a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows® a 32 bit. I

sistemi operativi Windows® a 64 bit non possiedono tali limitazioni. È possibile

utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows® non può

utilizzare.

Italiano

51

1.3 Impostazione jumper

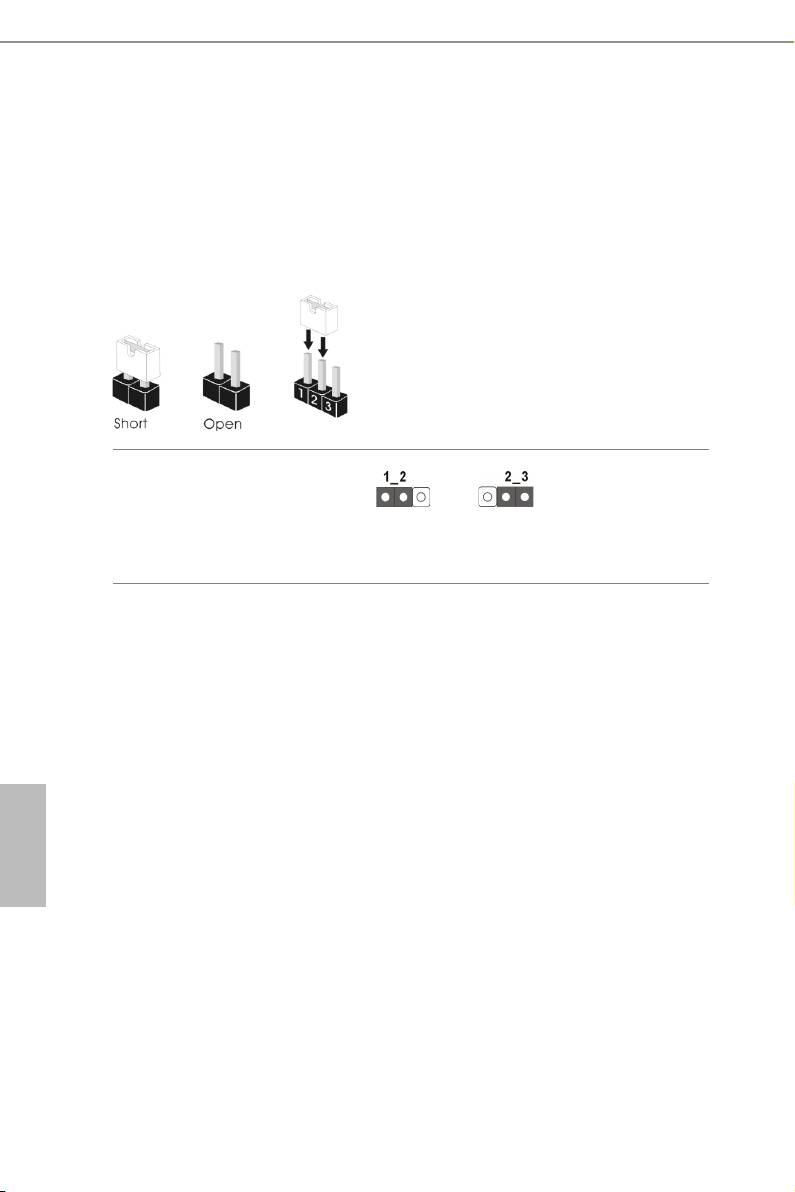

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il

cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin

non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione

mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un

cappuccio del jumper è posizionato su questi 2 pin.

Jumper per azzerare la

CMOS

Azzerare la CMOSpredenito

(CLRCMOS1)

(vedere pag. 1, n. 20)

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e

reimpostare i parametri del sistema alla congurazione predenita, spegnere

il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15

secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3

su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver

aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del

BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di

eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il

Italiano

prolo predenito dell'utente saranno azzerati solo se viene rimossa la batteria

della CMOS.

52

Z87 Pro3

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci

del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su

header e connettori provocherà danni permanenti alla scheda madre.

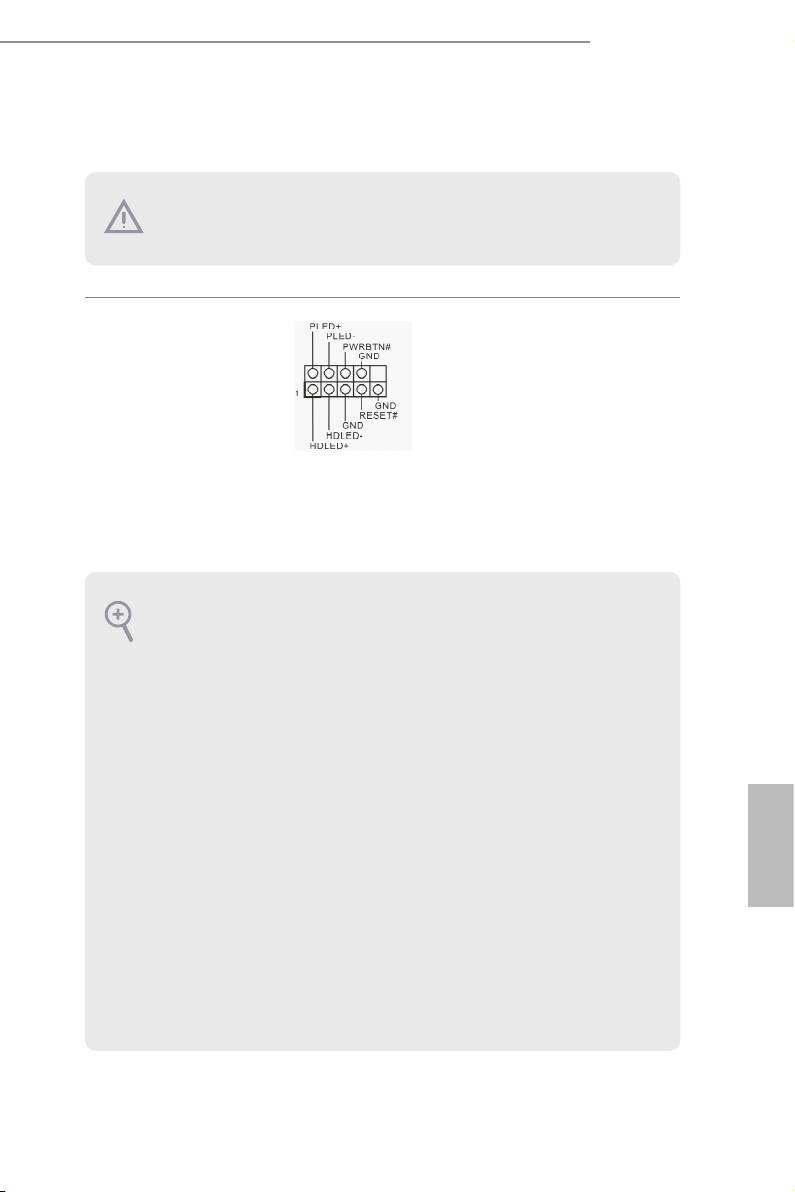

Header sul pannello del

Collegare l'interruttore

sistema

dell'alimentazione,

(PANEL1 a 9 pin)

l'interruttore di reset e

(vedere pag. 1, n. 14)

l'indicatore dello stato

del sistema sullo chassis

su questo header secondo

la seguente assegnazione

dei pin. Annotare i pin

positivi e negativi prima

di collegare i cavi.

PWRBTN (interruttore alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È

possibile congurare il modo in cui spegnere il sistema utilizzando l'interruttore

dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'in-

terruttore di reset per riavviare il computer se il computer si blocca e non riesce ad

eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chas-

sis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare

quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il

sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

Italiano

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è

acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo

di pannello anteriore è composto principalmente da interruttore di alimentazione,

interruttore di reset, LED di alimentazione, LED di attività disco rigido, altopar-

lante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo

header, accertarsi che le assegnazioni del lo e le assegnazioni del pin corrispondano

correttamente.

53

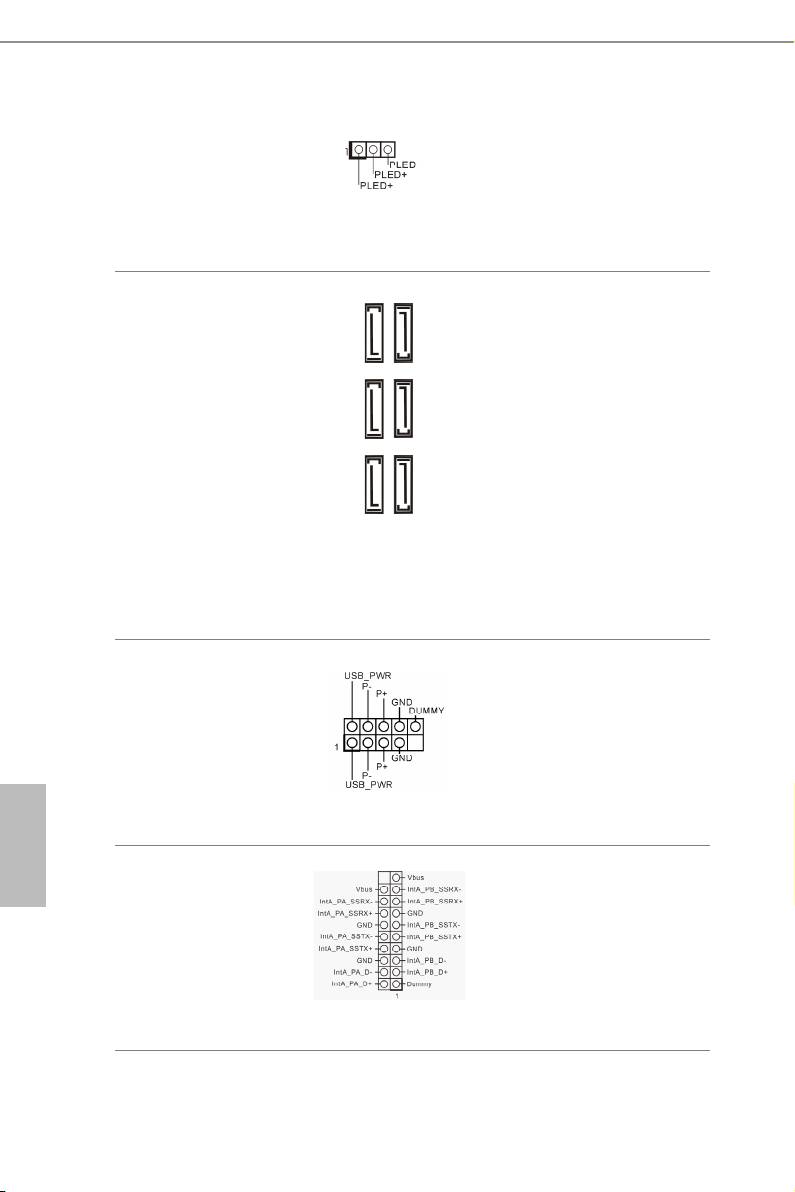

Header LED di

Collegare il LED di

alimentazione

alimentazione chassis a

(PLED1 a 3 pin)

questo header per

indicare

(vedere pag. 1, n. 15)

lo stato di alimentazione

del sistema.

Connettori Serial ATA3

Questi sei connettori

(SATA3_0:

SATA3 supportano cavi

vedere pag.1, n. 8)

dati SATA per dispositivi

SATA3_1SATA3_5 SATA3_3

SATA3_0SATA3_4 SATA3_2

(SATA3_1:

di archiviazione interna,

vedere pag. 1, n. 7)

con una velocità di

(SATA3_2:

trasferimento dati no a

vedere pag. 1, n. 9)

6,0 Gb/s.

(SATA3_3:

vedere pag.1, n. 12)

(SATA3_4:

vedere pag.1, n. 10)

(SATA3_5:

vedere pag.1, n. 11)

Header USB 2.0

Oltre alle due porte USB

(USB2_3 a 9 pin)

2.0 sul pannello I/O, su

(vedere pag. 1, n. 16)

questa scheda madre vi

(USB4_5 a 9 pin)

sono due header. Ciascun

(vedere pag. 1, n. 17)

header USB 2.0 può

supportare due porte.

Italiano

Header USB 3.0

Oltre alle quattro porte

(USB3_4_5 a 19 pin)

USB 3.0 sul pannello I/O,

(vedere pag. 1, n. 6)

su questa scheda madre

vi è un header. Ciascun

header USB 3.0 può

supportare due porte.

54

Z87 Pro3

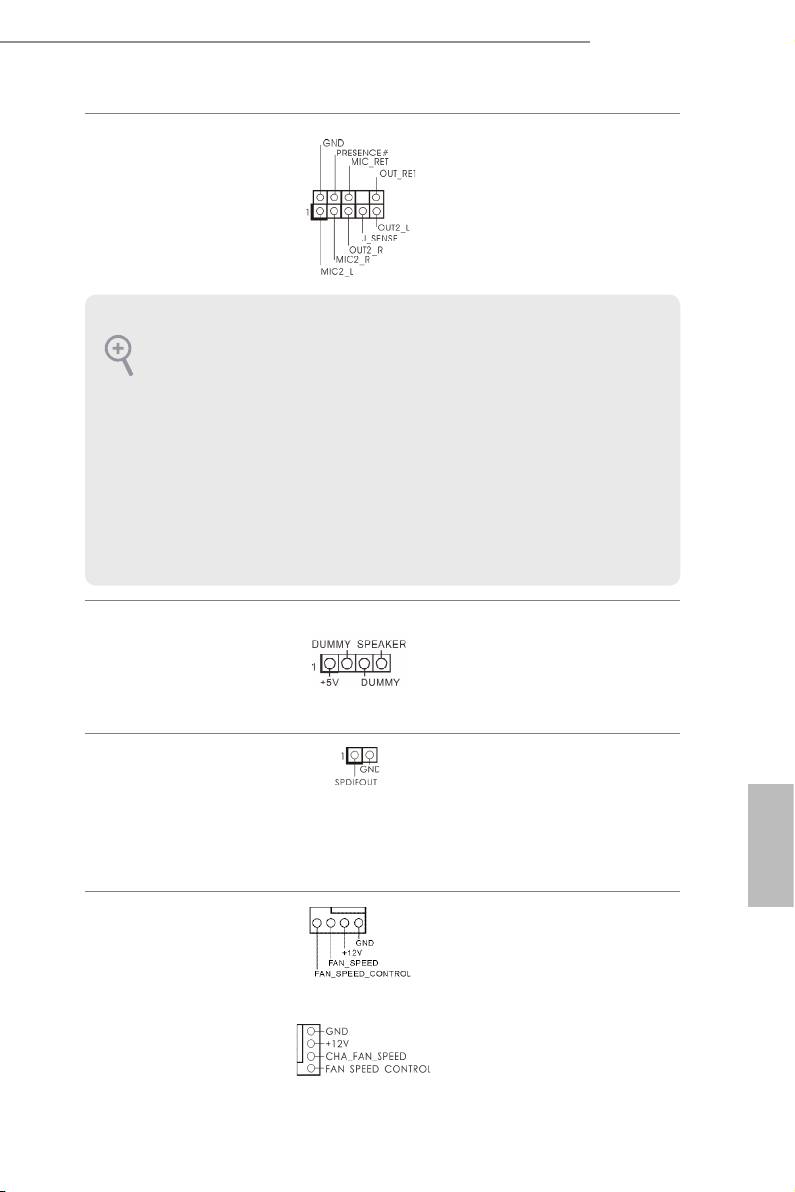

Header audio pannello

Questo header serve a

anteriore

collegare i dispositivi

(AUDIO1_HD a 9 pin)

audio al pannello audio

(vedere pag. 1, n. 23)

anteriore.

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello

sullo chassis deve supportare HDA per funzionare correttamente. Seguire le

istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il

sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello

anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è

necessario collegarli per il pannello audio AC’97.

E. Per attivare il microfono anteriore, andare alla scheda “MicAnt” nel pannello di

controllo Realtek e regolare il “Volume di registrazione”.

Header altoparlante

Collegare l'altoparlante

chassis

dello chassis a questo

(SPEAKER1 a 4 pin)

header.

(vedere pag. 1, n. 19)

Connettore uscita SPDIF

Collegare il connettore

(SPDIF_OUT1 a 2 pin)

SPDIF_OUT di una

(vedere pag. 1, n. 22)

scheda VGA HDMI a

questo header con un

cavo.

Italiano

Connettori ventola dello

Collegare i cavi della

chassis e di alimentazione

ventola ai connettori

(CHA_FAN1 a 4 pin)

della ventola e far

(vedere pag. 1, n. 13)

corrispondere il lo nero

al pin di terra.

(CHA_FAN2 a 4 pin)

(vedere pag. 1, n. 24)

55
