ASRock Z87 Pro3: 1 개요

Z87 Pro3

1 개요

ASRock Z87 Pro3 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock

의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성

에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내

용은 예고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은

ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기

술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체

적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목

록도 찾을 수 있습니다 . ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

• ASRock Z87 Pro3 마더보드 (ATX 폼 팩터 )

• ASRock Z87 Pro3 간편 설치 안내서

한 국 어

• ASRock Z87 Pro3 지원 CD

• 시리얼 ATA (SATA) 데이터 케이블 2 개 ( 선택 품목 )

• I/O 패널 실드 1 개

97

1.2 규격

플랫폼

• ATX 폼 팩터

• 모든 솔리드 콘덴서 구조

®

TM

CPU

• LGA1150 패키지로 제공되는 4 세대 Intel

Core

i7 / i5

®

®

®

/ i3 / Xeon

/ Pentium

/ Celeron

지원

• Digi 전원 구조

• 4 개 전원 위상 구조

®

• Intel

Turbo Boost 2.0 기술 지원

®

• Intel

K- 시리즈 잠금 해제 CPU 지원

®

칩세트

• Intel

Z87

한 국 어

메모리

• 듀얼 채널 DDR3 메모리 기술

• DDR3 DIMM 슬롯 4 개

• DDR3 2800+(OC)/2400(OC)/2133(OC)/1866

(OC)/1600/1333/1066 비 -ECC, 비버퍼링 메모리 지원

• 시스템 메모리 최대 용량 : 32GB

( 주의 참조 )

®

• Intel

Extreme Memory Prole (XMP)1.3/1.2 지원

확장

• PCI Express 3.0 x16 슬롯 1 개 (PCIE2: x16 모드 )

슬롯

• PCI Express 2.0 x1 슬롯 3 개

• PCI 슬롯 2 개

®

그래픽

• Intel

HD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU

통합 프로세서로만 지원할 수 있습니다 .

®

• Intel

HD 그래픽스 빌트 - 인 비주얼 지원 : AVC, MVC

®

(S3D) 및 MPEG-2 풀 HW Encode1 지원 Intel

Quick

®

TM

®

Sync Video, Intel

InTru

3D, Intel

클리어 비디오 HD

®

TM

®

기술 , Intel

Insider

, Intel

HD 그래픽스 4600

• Pixel Shader 5.0, DirectX 11.1

• 최대 공유 메모리 1792MB

• VGA 출력 옵션 세 개 : D-Sub, DVI-D 및 HDMI

• 삼중 모니터 지원

• HDMI 기술 지원 ( 최대 해상도 1920x1200 @ 60Hz)

98

Z87 Pro3

• DVI-D 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit

Rate Audio)(HDMI 포함 ) 지원 (HDMI 호환 모니터 필요 )

• DVI-D 및 HDMI 포트를 이용한 HDCP 기능 지원

• DVI-D 및 HDMI 포트를 이용한 Full HD 1080p Blu-ray (BD)

재생 지원

오디오

• 콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek

ALC892 오디오 코덱 )

• 프리미엄 Blu-ray 오디오 지원

LAN

• Gigabit LAN 10/100/1000 Mb/s

®

• Giga PHY Intel

I217V

®

• Intel

리모트 웨이크 기술 지원

• Wake-On-LAN 지원

• 절전형 이더넷 802.3az 지원

한 국 어

• PXE 지원

후면 패널 I/O

• PS/2 키보드 포트 1 개

• D-Sub 포트 1 개

• DVI-D 포트 1 개

• HDMI 포트 1 개

• USB 2.0 포트 2 개

• USB 4 포트 3.0 개

• LED 장착 RJ-45 LAN 포트 1개(ACT/LINK LED 및 SPEED

LED)

• HD 오디오 잭: 측면 스피커 / 후면 스피커 / 중앙 / 베이스 /

라인 입력 / 전면 스피커 / 마이크

저장 장치

• SATA3 6.0 Gb/s 커넥터 6 개가 RAID (RAID 0, RAID 1,

RAID 5, RAID 10, Intel 빠른 저장 기술 12 및 Intel 스마트 응

답 기술 ), NCQ, AHCI 및 “핫 플러그”를 지원

99

커넥터

• IR 헤더 1 개

• COM 포트 헤더 1 개

• 전원 LED 헤더 1 개

• CPU 팬 커넥터 2 개 (1 x 4 핀 , 1 x 3 핀 )

• 섀시 팬 커넥터 2 개 (4 핀 2 개 )

• 전원 팬 커넥터 1 개 (3 핀 )

• 24 핀 ATX 전원 커넥터 1 개

• 8 핀 12V 전원 커넥터 1 개

• 전면 패널 오디오 커넥터 1 개

• SPDIF 출력 커넥터 1 개

• USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원 )

• USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원 )

BIOS 기능

• 다국어 GUI 지원을 제공하는 64Mb AMI UEFI 적합형 BIOS

• ACPI 1.1 준수 웨이크 업 이벤트

• SMBIOS 2.3.1 지원

한 국 어

• CPU, DRAM, PCH 1.05V, 전압 다중 조정

지원 CD

• 드라이버 , 유틸리티 , 백신 소프트웨어 ( 시험판 ),

CyberLink MediaEspresso 6.5 시험판 , Google

Chrome 브라우저 및 툴바 , Start8, MeshCentral,

®

Splashtop Streamer, Intel

Extreme Tuning Utility

(IXTU)

하드웨어 모니

• CPU/ 섀시 온도 감지

터

• CPU/ 섀시 / 전원 팬 타코미터

• CPU/섀시 저소음 팬(CPU 온도에 의한 섀시 팬 속도 자동

조정 )

• CPU/ 섀시 팬 다중 속도 조절

• 전압 모니터링 : +12V, +5V, +3.3V, CPU Vcore

®

®

OS

• Microsoft

Windows

8 / 8 64 비트 / 7 / 7 64 비트 호

환

인증

• FCC, CE, WHQL

• ErP/EuP 사용 가능(ErP/EuP 사용 가능 전원공급장치 필요)

100

Z87 Pro3

* 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 :

http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology를 적용하거나 타업체의

오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이

따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지

어 시스템의 구성 요소와 장치에 손상을 입힐 수도 있습니다. 오버클로킹은 사용자

스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수

있는 손상에 대해서 책임이 없습니다 .

®

제한 때문에 실제 메모리 크기는 Windows

32 비트 운영체제 하의 시스템 사

®

용을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다 . Windows

64 비

트 운영체제에는 그러한 제한이 없습니다 . ASRock XFast RAM 을 사용하여

®

Windows

가 사용할 수 없는 메모리를 이용할 수 있습니다 .

한 국 어

101

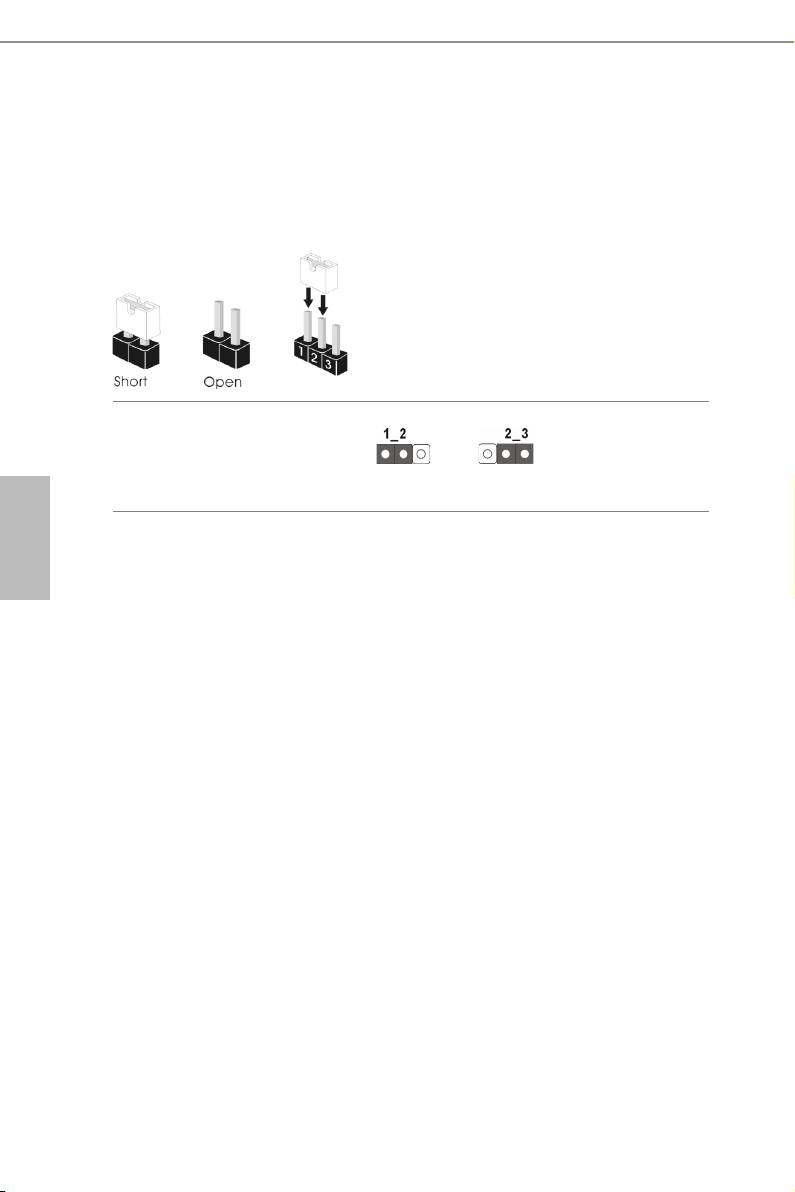

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씌우면 점퍼가 “단

락”됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림은 3 핀 점

퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 .

Clear CMOS 점퍼

(CLRCMOS1)

(1페이지, 20번 항목 참조)

Clear CMOS기본값

한 국 어

CLRCMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다 . 시스

템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코

드를 전원공급장치에서 빼십시오 . 15 초 동안 기다린 후 점퍼 캡을 사용하여

CLRCMOS1의 핀 2와 핀 3을 5초 동안 단락시키십시오. 그러나 BIOS 업데이

트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS

를 지워야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음

CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에만 암호, 날

짜 , 시간 , 사용자 기본 프로파일이 지워집니다 .

102

Z87 Pro3

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 씌우

지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손

상됩니다 .

시스템 패널 헤더

섀시의 전원 스위치 , 리

(9 핀 PANEL1)

셋 스위치 , 시스템 상태

(1페이지, 14번 항목 참조)

표시등을 아래의 핀 할

당에 따라 이 헤더에 연

결합니다 . 케이블을 연

결하기 전에 양극 핀과

음극 핀을 기록합니다 .

한 국 어

PWRBTN( 전원 스위치 ):

섀시 전면 패널의 전원 스위치에 연결합니다. 전원 스위치를 이용해 시스템을 끄는

방법을 구성할 수 있습니다 .

RESET( 리셋 스위치 ):

섀시 전면 패널의 전원 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을

수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 .

PLED( 시스템 전원 LED):

섀시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는

LED가 켜져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED가 계속 깜박입

니다. 시스템이 S4 대기 상태 또는 전원 꺼짐(S5) 상태에 있을 때는 LED가 꺼져 있

습니다 .

HDLED( 하드 드라이브 동작 LED):

섀시 전면 패널의 하드 드라이브 동작 LED에 연결합니다. 하드 드라이브가 데이터

를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 .

전면 패널 디자인은 섀시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원 스위

치, 리셋 스위치, 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있

습니다.섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확

히 일치하는지 확인합니다 .
