ASRock Z87 Pro3: 1 Pendahuluan

* Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com

Bahasa Indonesia

Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan

pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau

menggunakan alat overclocking pihak ketiga. Overclocking dapat mempengaruhi

stabilitas sistem, atau bahkan dapat mengakibatkan kerusakan komponen dan

perangkat sistem. Risiko dan biaya apapun menjadi tanggungan Anda. Kami tidak

bertanggung jawab atas kemungkinan kerusakan karena overclocking.

Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena

akan digunakan sistem berdasarkan sistem operasi Windows® 32-bit. Sistem operasi

Windows® 64-bit tidak memiliki keterbatasan tersebut. Anda dapat menggunakan

ASRock XFast RAM untuk memanfaatkan memori yang tidak dapat digunakan

Windows® tersebut.

142

Z87 Pro3

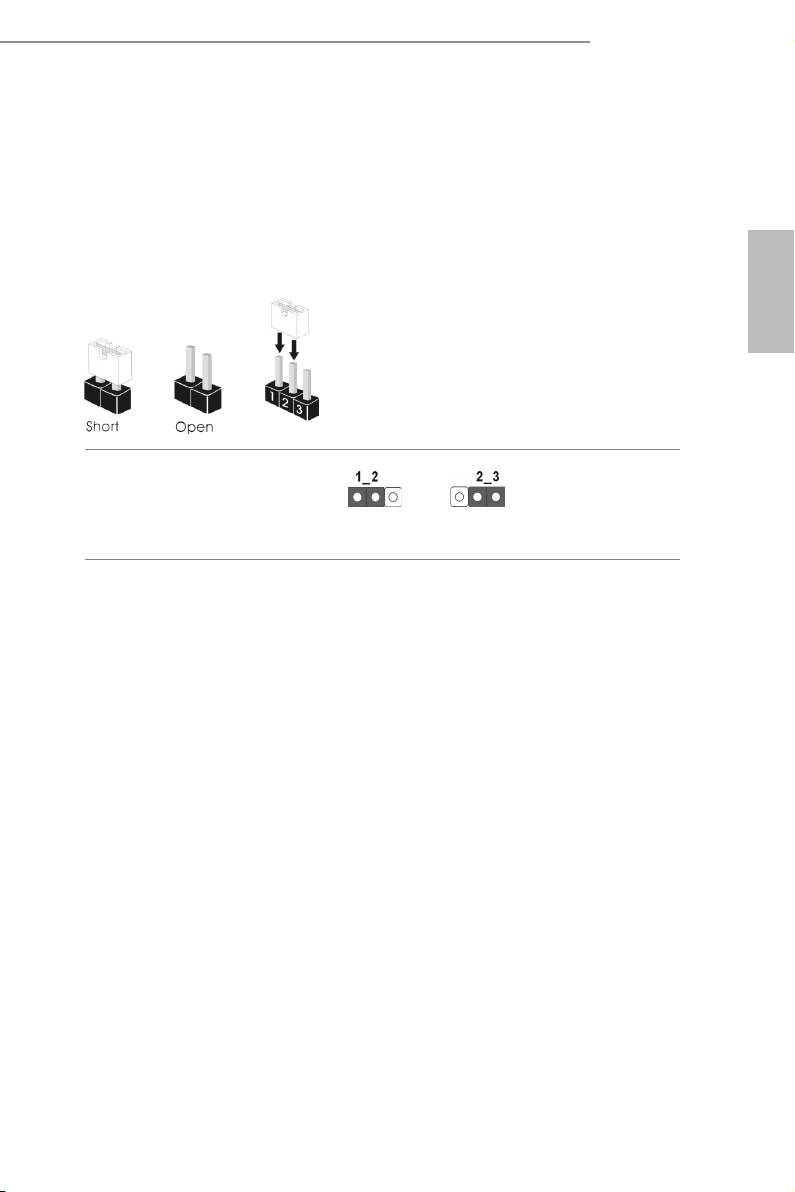

1.3 Kongurasi Jumper

Gambar menunjukkan cara mengkongurasi jumper. Bila penutup jumper

diletakkan pada pin, maka jumper akan “Pendek”. Jika tidak ada penutup jumper

yang diletakkan pada pin, maka jumper akan “Terbuka”. Gambar menunjukkan

jumper 3-pin, yakni pin1 dan pin2 menjadi "Pendek" bila penutup jumper

diletakkan pada 2 pin tersebut.

Bahasa Indonesia

Clear CMOS Jumper

(CLRCMOS1)

Clear CMOSDefault

(lihat hal. 1, No. 20)

CLRCMOS1 memungkinkan Anda mengosongkan data di CMOS. Untuk

mengosongkan dan mengatur ulang parameter sistem ke kongurasi default,

matikan komputer, lalu lepas kabel daya dari catu daya. Setelah menunggu selama

15 detik, gunakan penutup jumper untuk memendekkan pin2 dan pin3 pada

CLRCMOS1 selama 5 detik. Namun, jangan kosongkan CMOS tepat setelah

Anda meng-update BIOS. Jika Anda harus mengosongkan CMOS setelah selesai

meng-update BIOS, boot up dulu sistem, lalu matikan sebelum melakukan

tindakan clear-CMOS. Perhatikan bahwa sandi, tanggal, waktu, dan prol default

pengguna akan dikosongkan hanya jika baterai CMOS dikeluarkan.

143

1.4 Header dan Konektor Onboard

Header dan konektor terpasang BUKANLAH jumper. JANGAN letakkan penutup

jumper pada header dan konektor tersebut. Meletakkan penutup jumper pada header

Bahasa Indonesia

dan konektor akan mengakibatkan kerusakan permanen pada motherboard.

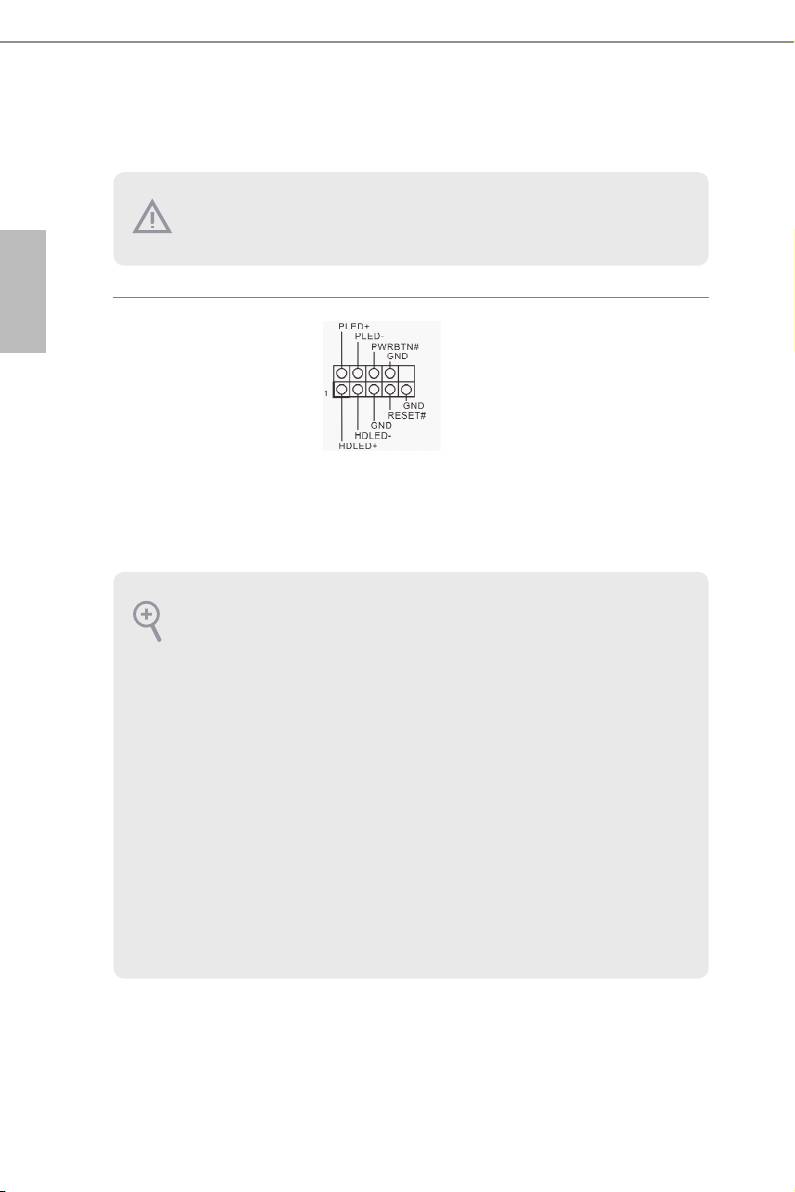

Header Panel Sistem

Sambungkan switch daya,

(PANEL1 9-pin)

atur ulang indikator status

(lihat hal. 1, No. 14)

sistem dan switch daya

pada chassis ke header

tersebut berdasarkan

penetapan pin di bawah

ini. Perhatikan pin positif

dan negatif sebelum

menyambungkan kabel.

PWRBTN (Switch Daya):

Sambungkan ke switch daya pada panel depan chassis. Anda dapat mengkongurasi

cara mematikan sistem menggunakan switch daya.

RESET (Switch Atur Ulang):

Sambungkan switch atur ulang pada panel depan chassis. Tekan switch atur

ulang untuk mengatur ulang komputer jika komputer tidak merespons dan gagal

melakukan pengaktifan ulang normal.

PLED (LED Daya Sistem):

Sambungkan ke indikator status daya pada panel depan chassis. LED akan menyala

bila sistem sedang beroperasi. LED akan terus berkedip bila sistem dalam kondisi

tidur S1/S3. LED akan mati bila sistem dalam kondisi tidur S4 atau mati (S5).

HDLED (LED Aktivitas Hard Drive):

Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan

menyala bila hard drive sedang membaca atau menulis data.

Desain panel depan dapat berbeda menurut chassis. Modul panel depan biasanya

terdiri atas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive,

speaker, dll. Bila menyambungkan modul panel depan chassis ke header, pastikan

penetapan kabel dan pin disesuaikan dengan benar.

144

Z87 Pro3

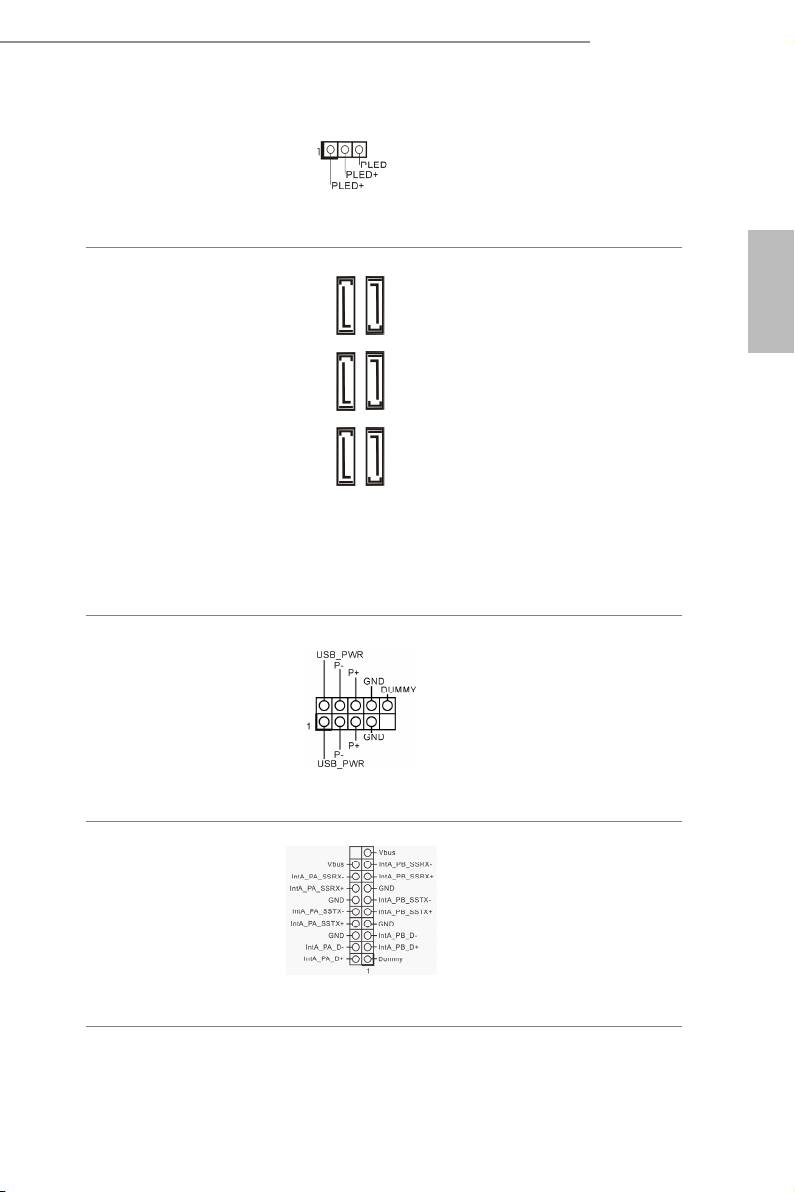

Header LED Daya

Sambungkan LED daya

(PLED1 3-pin)

chassis ke header ini

(lihat hal. 1, No. 15)

untuk

menunjukkan

status daya sistem.

Konektor Serial ATA3

Keenam konektor SATA3

(SATA3_0:

ini mendukung kabel data

lihat hal. 1, No. 8)

SATA untuk perangkat

SATA3_1SATA3_5 SATA3_3

SATA3_0SATA3_4 SATA3_2

Bahasa Indonesia

(SATA3_1:

penyimpanan internal

lihat hal. 1, No. 7)

dengan kecepatan transfer

(SATA3_2:

data hingga 6,0 Gb/s.

lihat hal. 1, No. 9)

(SATA3_3:

lihat hal. 1, No. 12)

(SATA3_4:

lihat hal. 1, No. 10)

(SATA3_5:

lihat hal. 1, No. 11)

Header USB 2.0

Selain dua port USB

(USB2_3 9-pin)

2.0 pada panel I/O,

(lihat hal. 1, No. 16)

terdapat dua header pada

(USB4_5 9-pin)

motherboard ini. Masing-

(lihat hal. 1, No. 17)

masing header USB 2.0

dapat mendukung dua

port.

Header USB 3.0

Selain empat port USB

(USB3_4_5 19-pin)

3.0 pada panel I/O,

(lihat hal. 1, No. 6)

terdapat satu header pada

motherboard ini. Masing-

masing header USB 3.0

dapat mendukung dua

port.

145

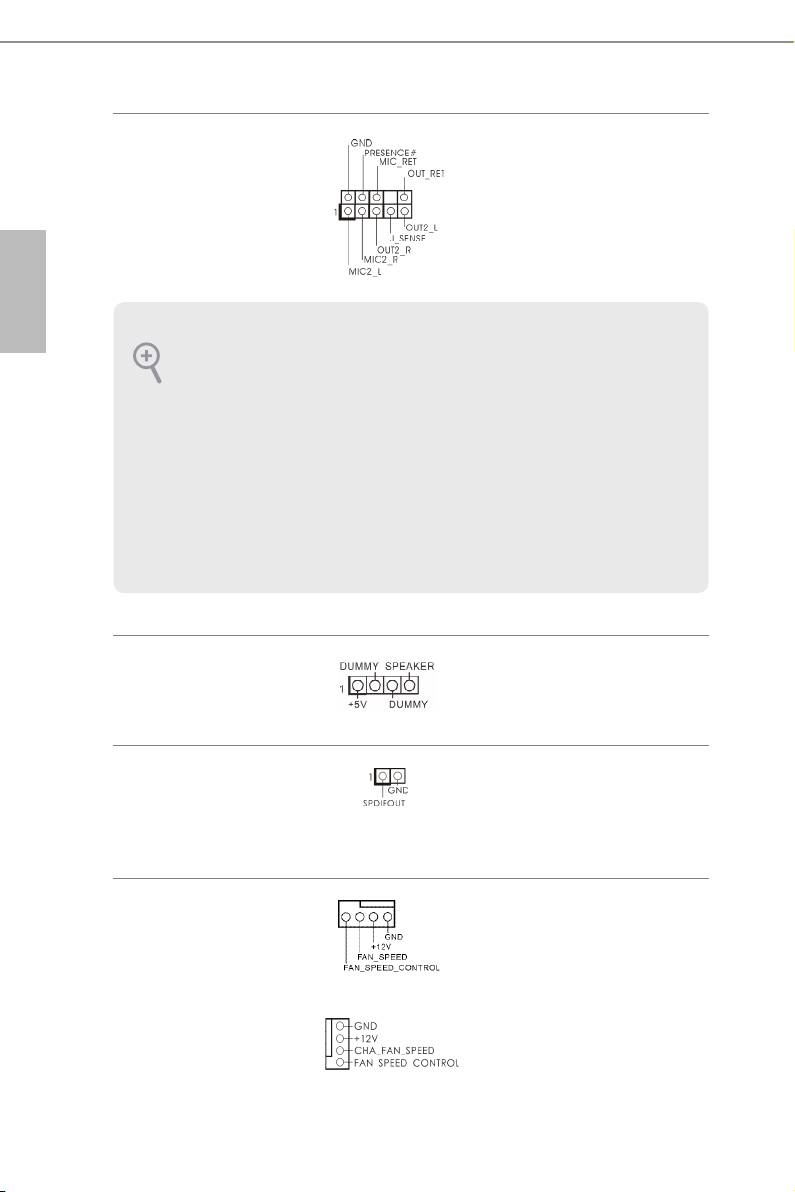

Header Audio Panel

Header ini untuk

Depan

menyambungkan

(HD_AUDIO1 9-pin)

perangkat audio ke panel

(lihat hal. 1, No. 23)

audio depan.

Bahasa Indonesia

1. Audio Denisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis

harus mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam

panduan pengguna ini dan panduan pengguna chassis untuk menginstal sistem.

2. Jika Anda menggunakan panel audio AC’97, pasang ke header audio panel depan

dengan melakukan langkah-langkah di bawah ini:

A. Sambungkan Mic_IN (MIC) ke MIC2_L.

B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.

C. Sambungkan Ground (GND) ke Ground (GND).

D. MIC_RET dan OUT_RET hanya untuk panel audio HD. Anda tidak perlu

menyambungkannya untuk panel audio AC’97.

E. Untuk mengaktian mikrofon depan, buka tab “FrontMic” pada Panel kontrol

Realtek, lalu sesuaikan “Volume Perekaman”.

Header Speaker Chassis

Sambungkan speaker

(SPEAKER1 4-pin)

chassis ke header ini.

(lihat hal. 1, No. 19)

Konektor SPDIF Out

Sambungkan konektor

(SPDIF_OUT1 2-pin)

SPDIF_OUT kartu VGA

(lihat hal. 1, No. 22)

HDMI ke header ini

menggunakan kabel.

Konektor Kipas Chassis

Sambungkan kabel kipas

dan Daya

ke konektor kipas, lalu

(CHA_FAN1 4-pin)

cocokkan kabel hitam

(lihat hal. 1, No. 13)

dengan pin ground.

(CHA_FAN2 4-pin)

(lihat hal. 1, No. 24)

146

Z87 Pro3

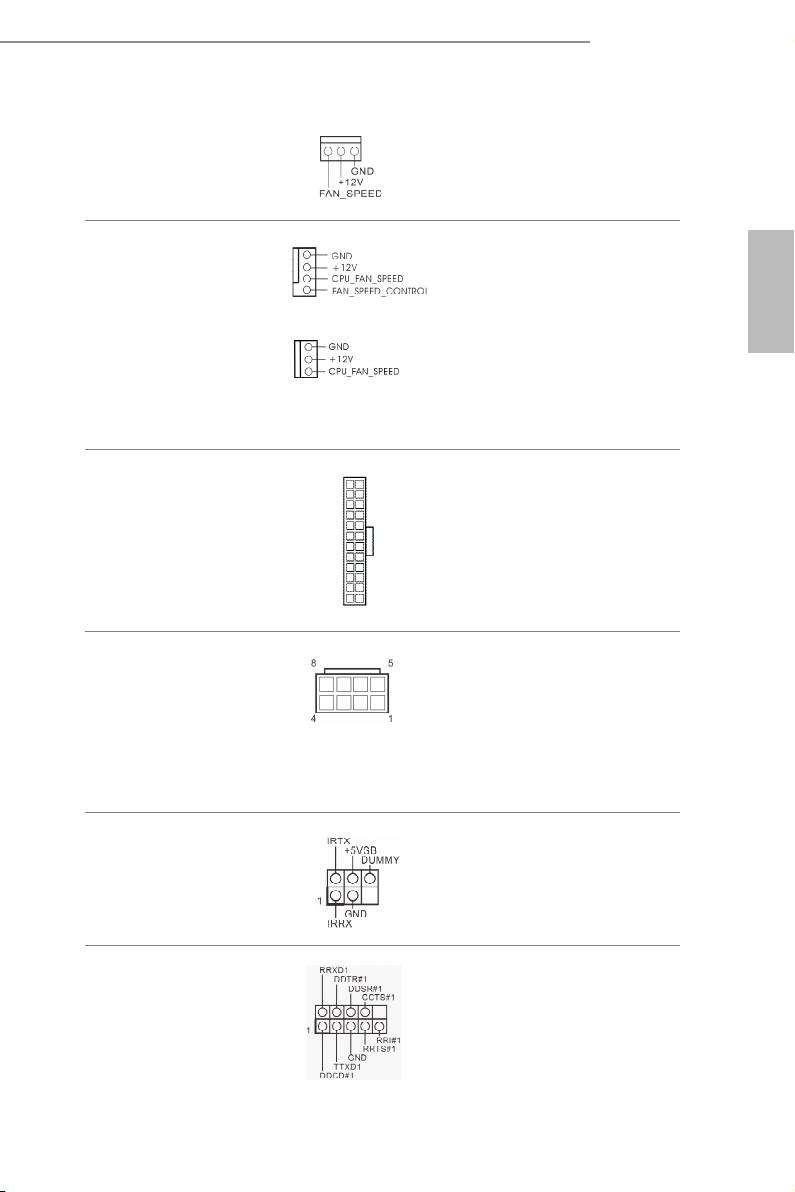

(PWR_FAN1 3-pin)

(lihat hal. 1, No. 1)

Konektor Kipas CPU

Motherboard ini

(CPU_FAN1 4-pin)

memberikan konektor

(lihat hal. 1, No. 25)

kipas CPU 4-Pin

(Kipas Hening). Jika

Bahasa Indonesia

(CPU_FAN2 3-pin)

Anda berencana untuk

(lihat hal. 1, No. 26)

menyambungkan kipas

CPU 3-Pin, sambungkan

ke Pin 1-3.

Konektor Daya ATX

12

24

Motherboard ini

(ATXPWR1 24-pin)

memberikan konektor

(lihat hal. 1, No. 5)

daya ATX 24-pin. Untuk

menggunakan catu daya

ATX 20-pin, pasang

1

13

bersama Pin 1 dan Pin 13.

Konektor Daya ATX 12V

Motherboard ini

(ATX12V1 8-pin)

memberikan konektor

(lihat hal. 1, No. 2)

daya ATX 12V 8-pin.

Untuk menggunakan catu

daya ATX 4-pin, pasang

bersama Pin 1 dan Pin 5.

Header Modul

Header ini mendukung modul

Inframerah

transmisi nirkabel opsional dan

(IR1 5-pin)

menerima modul inframerah.

(lihat hal. 1, No. 18)

Header Port Seri

Header COM1 ini

(COM1 9-pin)

mendukung modul port

(lihat hal. 1, No. 21)

seri.

147
