ASRock Z87 Pro3: 1 Introdução

1 Introdução: ASRock Z87 Pro3

Z87 Pro3

1 Introdução

Obrigado por ter comprado a placa principal ASRock Z87 Pro3, uma placa princi-

pal ável produzida sob os rigorosos critérios de controlo de qualidade da ASRock.

Esta placa principal oferece um excelente desempenho com um design robusto em

conformidade com o compromisso da ASRock em fabricar produtos de qualidade e

resistentes.

Dado que as especicações da placa principal e o soware do BIOS poderão ser

actualizados, o contdo desta documentação estará sujeito a alterações sem aviso

prévio. Caso ocorram modicões a esta documentação, a vero actualizada esta

disponível no Web site da ASRock sem aviso prévio. Se necessitar de assistência técnica

relacionada com esta placa principal, visite o nosso Web site para obter informões

especícas acerca do modelo que está a utilizar. Também poderá encontrar a lista

de placas VGA e CPU mais recentes suportadas no Web site da ASRock. Web site da

ASRock http://www.asrock.com.

1.1 Conteúdo da embalagem

• Placa principal ASRock Z87 Pro3 (Formato ATX)

• Guia de instalão rápida do ASRock Z87 Pro3

• CD de suporte do ASRock Z87 Pro3

• 2 x Cabos de dados Serial ATA (SATA) (Opcional)

• 1 x Painel de E/S

Português

77

1.2 Especicações

Plataforma

• Formato ATX

• Design de condensador sólido

TM

CPU

• Suporta processadores Intel® Core

i7 / i5 / i3 / Xeon® /

Pentium® / Celeron® de 4ª gerão em socket LGA1150

• Design Digi Power

• Design com 4 fases de alimentação

• Suporta a tecnologia Intel® Turbo Boost 2.0

• Suporta CPU desbloqueado da série K da Inte

Chipset

• Intel® Z87

Memória

• Tecnologia de memória DDR3 de dois canais

• 4 x ranhuras DIMM DDR3

• Suporta memória DDR3 2800+(OC)/2400(OC)/2133(

OC)/1866 (OC)/1600/1333/1066, não ECC, sem memória

intermédia

• Capacidade máxima da memória do sistema: 32GB

Português

(consultar AVISO)

• Suporta Extreme Memory Prole (XMP)1.3/1.2 da Intel®

Ranhuras

• 1 x ranhura PCI Express 3,0 x16 (PCIE2: modo x16)

de expansão

• 3 x ranhura PCI Express 2.0 x1

• 2 x ranhuras PCI

Grácos

• Os grácos incorporados Intel® HD e as saídas VGA

apenas podem ser suportados com processadores com GPU

integrada.

• Suporta gcos incorporados Intel® HD: Intel® Quick Sync

Video com AVC, MVC (S3D) e MPEG-2 Full HW Encode1,

TM

Intel® InTru

3D, Tecnologia Intel® Clear Video HD, Inte

TM

Insider

, Grácos Intel® HD 4600

• Pixel Shader 5.0, DirectX 11.1

• Memória partilhada máxima de 1792MB

• Três opções de saída VGA: D-Sub, DVI-D e HDMI

• Suporta conguração com ts monitores

• Suporta tecnologia HDMI com resolução máxima de até

1920x1200 @ 60Hz

78

Z87 Pro3

• Suporta DVI-D com resolução máxima de até 1920x1200 @

60Hz

• Suporta D-Sub com resolução máxima de até 1920x1200 @

60Hz

• Suporta Auto sincronização labial, Deep Color (12bpc),

xvYCC e HBR (High Bit Rate Audio) com HDMI (É

necesrio um monitor compatível com HDMI)

• Suporta a fuão HDCP com portas DVI-D e HDMI

• Suporta reprodução Blu-ray (BD) Full HD a 1080p com

portas DVI-D e HDMI

Áudio

• Áudio HD de 7.1 canais com protecção de conteúdo (Codec

de áudio Realtek ALC892)

• Suporte áudio Blu-ray superior

LAN

• LAN Gigabit a 10/100/1000 Mb/s

• Giga PHY Intel® I217V

• Suporta tecnologia Intel® Remote Wake

• Suporta Wake-On-LAN

• Suporta IEEE 802.3az

• Suporta PXE

E/S do painel

• 1 x Porta PS/2 para teclado

traseiro

• 1 x Porta D-Sub

Português

• 1 x Porta DVI-D

• 1 x porta HDMI

• 2 x portas USB 2.0

• 4 x portas USB 3.0

• 1 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÃO e LED

DE VELOCIDADE)

• Ficha de áudio HD: Altifalante lateral / Altifalante traseiro

/Central / Graves / Entrada de linha / Altifalante frontal /

Microfone

Armazena-

• 6 x conectores SATA3 a 6,0 Gb/s, com suporte para RAID

mento

(RAID 0, RAID 1, RAID 5, RAID 10, tecnologia Intel Rapid

Storage 12 e tecnologia Intel Smart Response), NCQ, AHCI e

“Hot Plug

79

Conector

• 1 x Terminal IV

• 1 x Terminal de porta COM

• 1 x Conector para LED de alimentão

• 2 x Conectores da ventoinha da CPU (1 x 4 pinos, 1 x 3 pinos)

• 2 x Conectores da ventoinha do chassis (2 x 4 pinos)

• 1 x Conector da ventoinha de alimentão (3 pinos)

• 1 x conector de alimentão de 24 pinos ATX

• 1 x conector de alimentão de 12V de 8 pinos

• 1 x conector de áudio do painel frontal

• 1 x Conector de saída SPDIF

• 2 x terminais USB 2.0 (suporte para 4 portas USB 2.0)

• 1 x terminal USB 3.0 (suporte para 2 portas USB 3.0)

Funcionalida-

• BIOS UEFI ocial da AMI com 64Mb com suporte de

des da BIOS

interface multilíngue

• Eventos de reactivação compatíveis com ACPI 1.1

• Suporta SMBIOS 2.3.1

• Multi-ajuste de tensão de CPU, DRAM, PCH 1,05V

CD de suporte

• Controladores, Utilitários, Soware antivírus (versão

de avaliação), CyberLink MediaEspresso 6.5 - Vero

Português

de avaliação, Navegador e Barra de Ferramentas Google

Chrome, Start8, MeshCentral, Splashtop Streamer, Inte

Extreme Tuning Utility (IXTU)

Monitor de

• Sensor de temperatura de CPU/Chassis

Hardware

• Taquímetro de ventoinha de CPU/Chassis/Alimentação

• Ventoinha de CPU/Chassis silenciosa (Permite o ajuste

automático da velocidade da ventoinha do chassis através da

temperatura da CPU)

• Controlo de velocidade da ventoinha de CPU/Chassis

• Monitorização da tensão: +12V, +5V, +3,3V, CPU Vcore

Sistema

• Compatível com Microso® Windows® 8 / 8 64-bits / 7 / 7 64-

Operativo

bits

Certicações

• FCC, CE, WHQL

• Preparada para ErP/EuP (é necesria uma fonte de

alimentação preparada para ErP/EuP)

80

Z87 Pro3

* Para obter informações detalhadas acerca do produto, visite o nosso Web site: http://www.asrock.com

Tenha em atenção que o overclocking inclui um determinado grau de risco, incluindo

o ajuste das denições na BIOS, a aplicão de tecnologia Untied Overclocking ou a

utilizão de ferramentas de overclocking de terceiros. O overclocking poderá afectar

a estabilidade do sistema, ou mesmo causar danos aos componentes e dispositivos

do seu sistema. Overclocking deverá ser efectuado por sua conta e risco. Não nos

responsabilizamos por posveis danos causados pelo overclocking.

Devido às limitações, o tamanho real da memória de 4GB reservada para utilizão

em sistemas operativos Windows® 32-bits poderá ser inferior. Os sistemas operativos

Windows® 64-bits não possuem essas limitões. Pode utilizar o ASRock XFast RAM

para dar uso à memória que o Windows® não utiliza.

Português

81

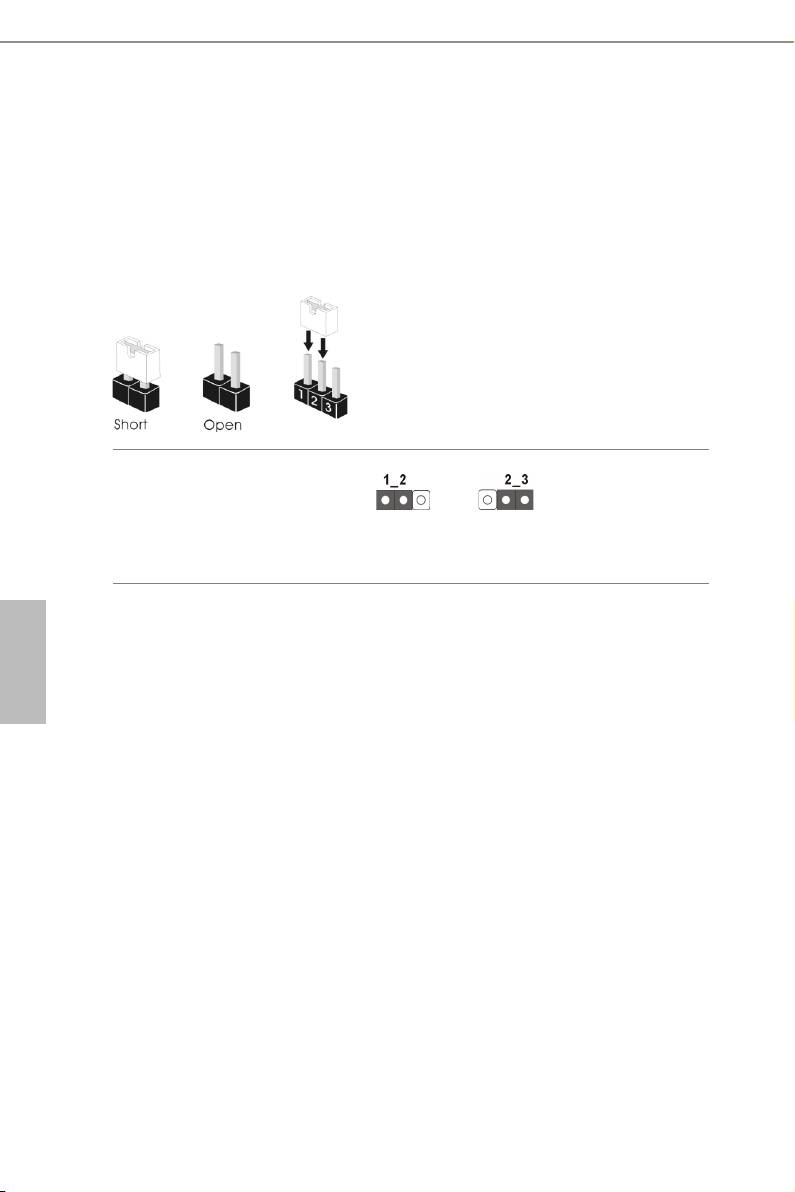

1.3 Conguração dos jumpers

A imagem abaixo ilustra como os jumpers são congurados. Quando a tampa do

jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa

de jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos

cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2

pinos.

Jumper para limpar o

CMOS

Limpar CMOSPredenição

(CLRCMOS1)

(consultar p.1, N.º 20)

Português

CLRCMOS1 permite-lhe limpar os dados no CMOS. Para limpar e repor os

pametros do sistema para os valores predenidos, encerre o computador e

desligue a cha da tomada. Depois de aguardar 15 segundos, utilize uma tampa

de jumper para ligar o pino2 e o pino3 no CLRCMOS1 durante 5 segundos. No

entanto, não limpe o CMOS logo as ter efectuado a actualizão da BIOS. Se

precisar de limpar o CMOS logo após ter terminado uma actualização da BIOS,

deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de efectuar a acção

de limpeza do CMOS. Tenha em ateão que a palavra-passe, data, hora e perl

predenido de utilizador apenas serão limpos se a pilha do CMOS for retirada.

82

Z87 Pro3

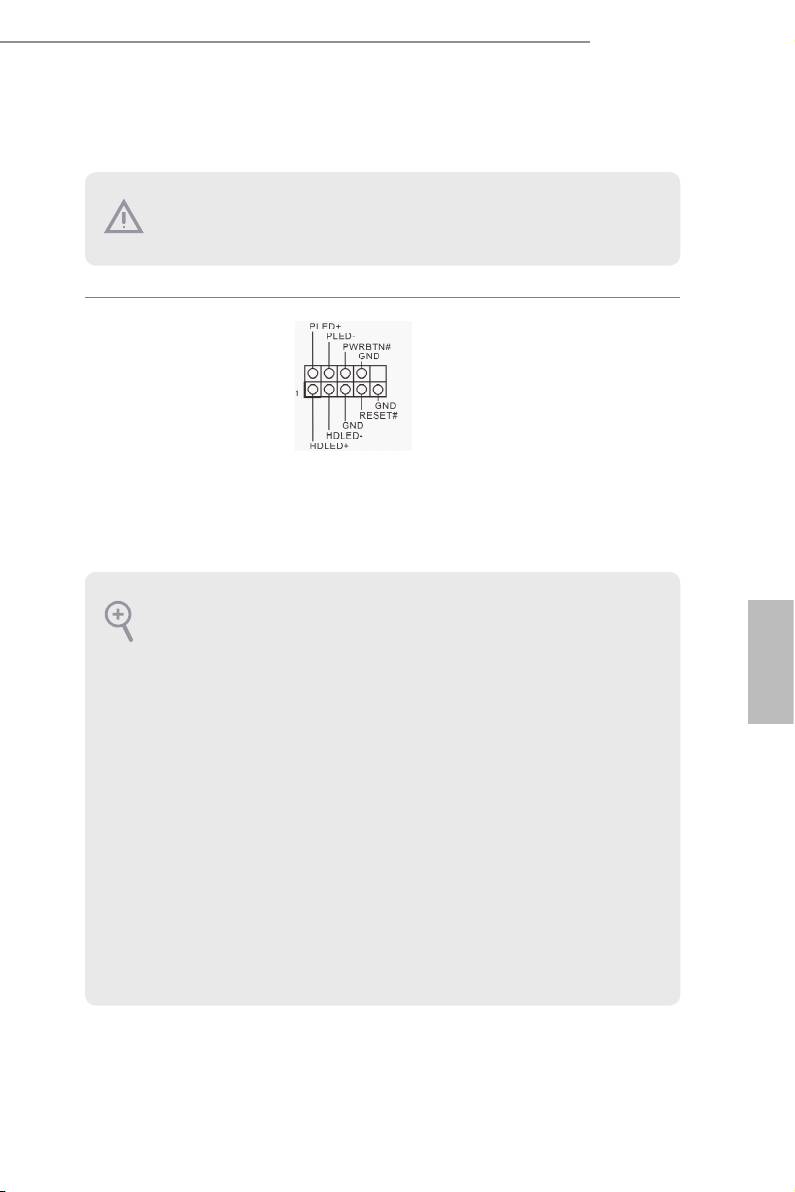

1.4 Terminais e conectores integrados

Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de

jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os

terminais e conectores irá causar danos permanentes à placa principal.

Terminal do painel de

Ligue o botão de

sistema

alimentação, o botão de

(PAINEL1 de 9 pinos)

reposição e o indicador

(consultar p.1, N.º 14)

do estado do sistema no

chassis a este terminal de

acordo com a descrão

abaixo. Tenha em atenção

os pinos positivos e

negativos antes de ligar os

cabos.

PWRBTN (Botão de alimentação):

Ligue ao botão de alimentação no painel frontal do chassis. Pode congurar a forma

para desligar o seu sistema através do boo de alimentão.

RESET (Botão de reposição):

Ligue ao botão de reposição no painel frontal do chassis. Prima o boo de reposão

para reiniciar o computador caso este bloqueie e não seja posvel reiniciar

Português

normalmente.

PLED (LED de alimentão do sistema):

Ligue ao indicador do estado da alimentação no painel frontal do chassis. O LED

cará acesso quando o sistema estiver em funcionamento. O LED cará intermitente

quando o sistema estiver nos estados de suspeno S1/S3. O LED cará desligado

quando o sistema estiver no estado de suspeno S4 ou desligado (S5).

HDLED (LED de actividade do disco rígido):

Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O LED cará

acesso quando o disco rígido estiver a ler ou a escrever dados.

O design do painel frontal poderá variar dependendo do chassis. Um módulo de painel

frontal consiste principalmente em um botão de alimentação, um boo de reposição,

um LED de alimentação, um LED de actividade do disco rígido, um altifalante, etc.

Ao ligar o seu módulo de painel frontal do chassis a este conector, certique-se de que

os os e os pinos têm uma corresponncia exacta.

83

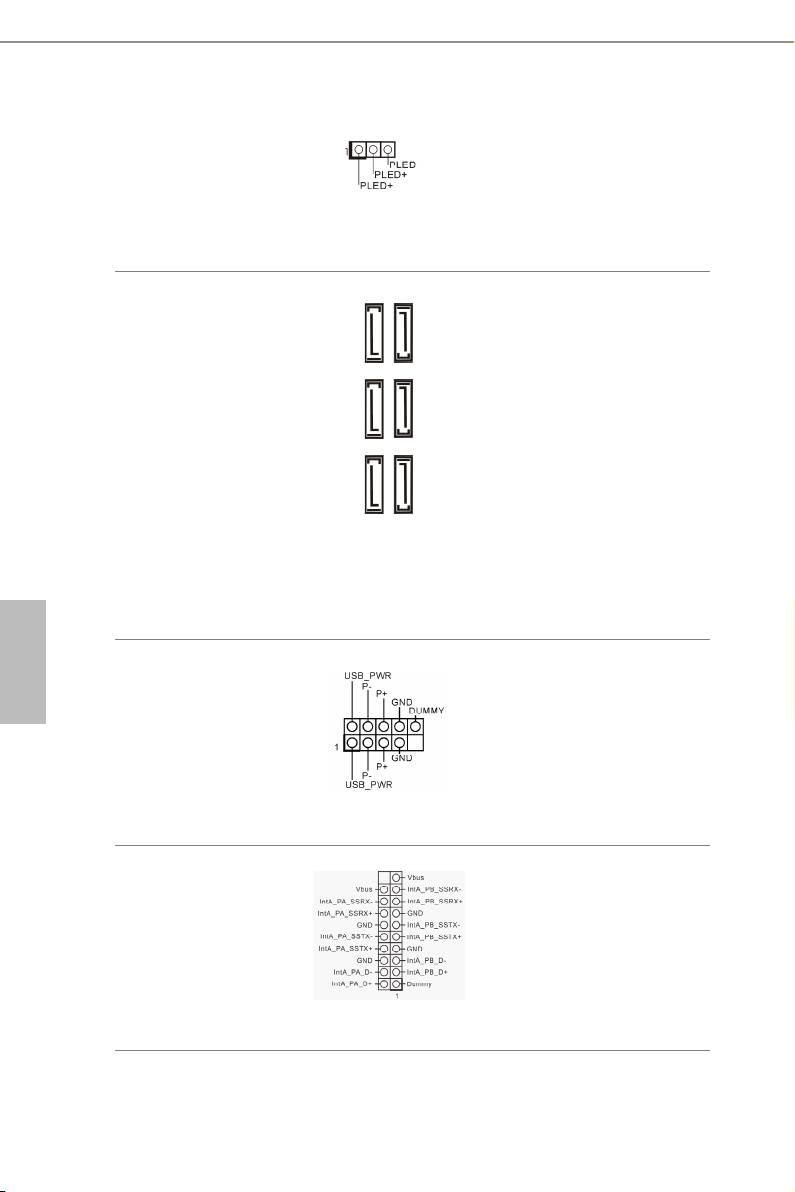

Conector do LED de

Ligue o LED de

alimentação

alimentação do chassis a

(PLED1 de 3 pinos)

este terminal para

indicar

(consultar p.1, N.º 15)

o estado de alimentão

do sistema.

Conectores ATA3 de série

Estes seis conectores

(SATA3_0:

SATA3 suportam

consultar p.1, N.º 8)

cabos de dados SATA

SATA3_1SATA3_5 SATA3_3

SATA3_0SATA3_4 SATA3_2

(SATA3_1:

para dispositivos de

consultar p.1, N.º 7)

armazenamento interno

(SATA3_2:

com uma velocidade de

consultar p.1, N.º 9)

transferência de dados de

(SATA3_3:

até 6,0 Gb/s.

consultar p.1, N.º 12)

(SATA3_4:

consultar p.1, N.º 10)

(SATA3_5:

consultar p.1, N.º 11)

Português

Terminais USB 2.0

Para além das duas portas

(USB2_3 de 9 pinos)

USB 2.0 no painel de E/

(consultar p.1, N.º 16)

S, existem dois terminais

(USB4_5 de 9 pinos)

nesta placa principal.

(consultar p.1, N.º 17)

Cada terminal USB 2.0

é capaz de suportar duas

portas.

Terminal USB 3.0

Para além das quatro

(USB3_4_5 de 19 pinos)

portas USB 3.0 no painel

(consultar p.1, N.º 6)

de E/S, existe um terminal

nesta placa principal.

Cada terminal USB 3.0 é

capaz de suportar duas

portas.

84

Z87 Pro3

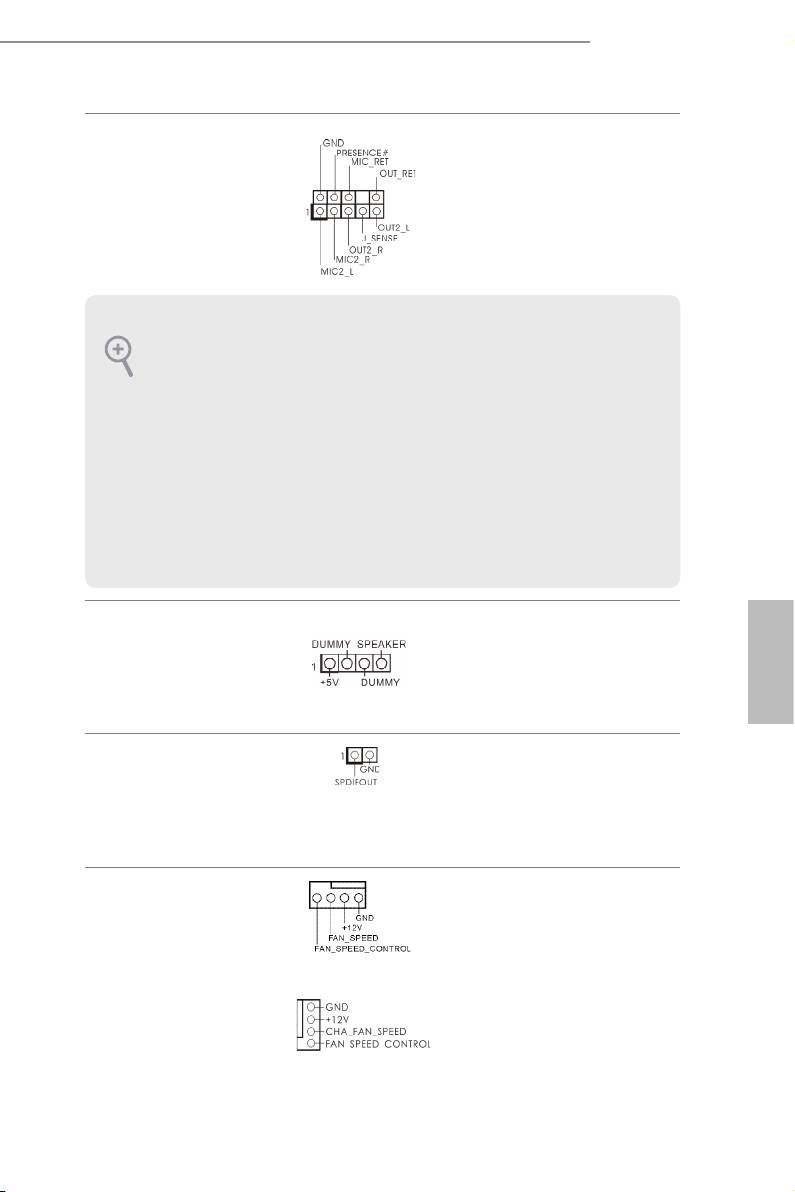

Terminal de áudio do

Este terminal destina-se

painel frontal

à ligação de dispositivos

(HD_AUDIO1 de 9 pinos)

áudio ao painel de áudio

(consultar p.1, N.º 23)

frontal.

1. O Áudio de alta denição suporta Deteão de cha, mas o cabo de painel no

chassis deverá suportar HDA para funcionar correctamente. Siga as instrões no

nosso manual e no manual do chassis para instalar o seu sistema.

2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel

frontal de acordo com os passos abaixo:

A. Ligue Mic_IN (MIC) a MIC2_L.

B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.

C. Ligue Terra (GND) a Terra (GND).

D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa

de os ligar para o painel de áudio AC’97.

E. Para activar o microfone frontal, aceda ao separador “Microfone Frontal” no

painel de controlo Realtek e ajuste o “Volume de gravação”.

Terminal do altifalante

Ligue o altifalante do

do chassis

chassis a este terminal.

(SPEAKER1 de 4 pinos)

(consultar p.1, N.º 19)

Português

Conector de saída SPDIF

Ligue o conector SPDIF_

(SPDIF_OUT1 de 2 pinos)

OUT da placa VGA

(consultar p.1, N.º 22)

HDMI a este terminal

através de um cabo.

Conectores da ventoinha

Ligue os cabos da

do chassis e alimentação

ventoinha aos conectores

(CHA_FAN1 de 4 pinos)

da ventoinha colocando

(consultar p.1, N.º 13)

o cabo preto no pino de

ligação à terra.

(CHA_FAN2 4 pinos)

(consultar p.1, N.º 24)

85

(PWR_FAN1 de 3 pinos)

(consultar p.1, N.º 1)

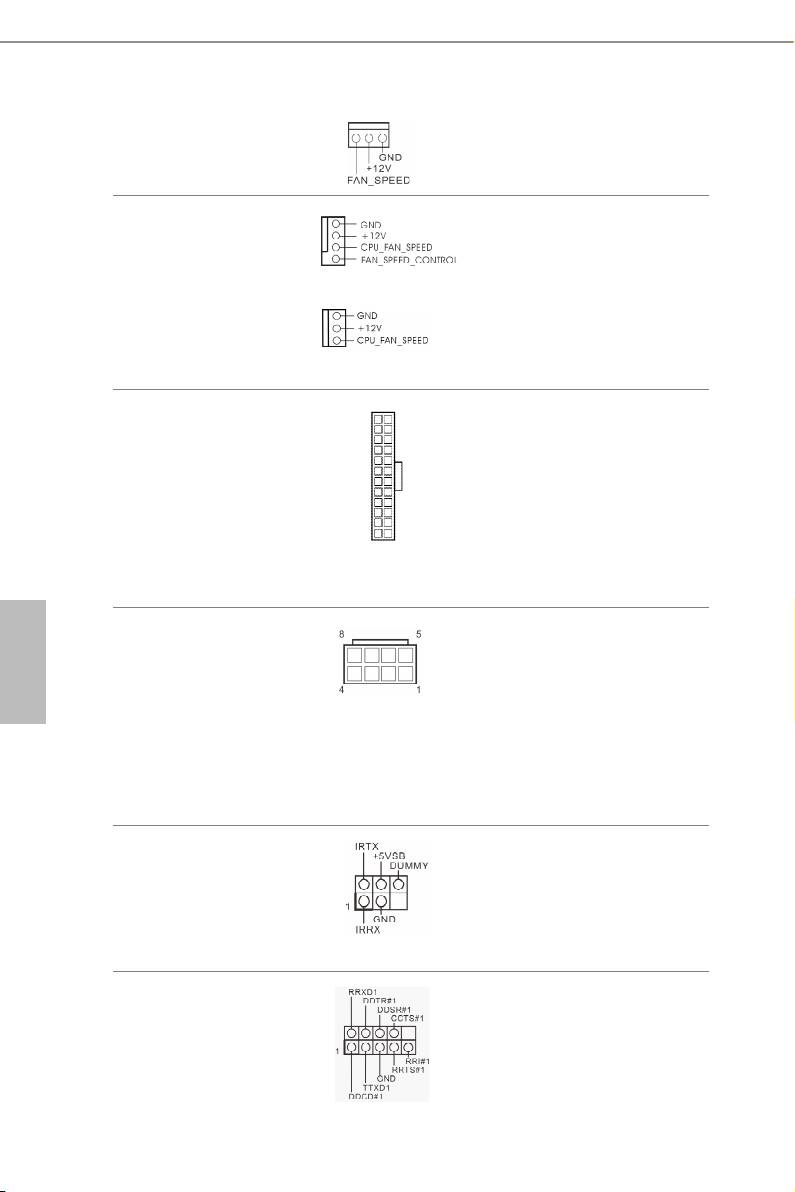

Conectores da ventoinha

Esta placa principal inclui

da CPU

um conector de ventoinha

(CPU_FAN1 de 4 pinos)

de CPU (Ventoinha

(consultar p.1, N.º 25)

silenciosa) de 4 pinos.

Se pretender ligar uma

(CPU_FAN2 de 3 pinos)

ventoinha de CPU de 3

(consultar p.1, N.º 26)

pinos, ligue-a ao Pino 1-3.

Conector de alimentão

Esta placa principal

12

24

ATX

inclui um conector de

(ATXPWR1 de 24 pinos)

alimentação de 12V ATX

(consultar p.1, N.º 5)

de 24 pinos. Para utilizar

uma fonte de alimentão

1

13

ATX de 20 pinos,

introduza-a no Pino 1 o

Pino 13.

Português

Conector de alimentão

Esta placa principal

de 12V ATX

inclui um conector de

(ATX12V1 de 8 pinos)

alimentação de 12V ATX

(consultar p.1, N.º 2)

de 8 pinos. Para utilizar

uma fonte de alimentão

ATX de 4 pinos,

introduza-a no Pino 1 o

Pino 5.

Terminal do módulo de

Este terminal suporta um

infra-vermelhos

módulo de infra-vermelhos

(IR1 de 5 pinos)

opcional para transmissão e

(consultar p.1, N.º 18)

recepção sem os.

Terminal de porta de

Este terminal COM1

série

suporta um módulo de

(COM1 de 9 pinos)

porta de série.

(consultar p.1, N.º 21)

86
