ASRock Z87 Extreme4__TB4: 1 Введение

1.2 Спецификация

Платформа

•

Форм-фактор ATX

•

Конструкция Premium Gold Capacitor

(с использованием высококачественных конденсаторов

из проводящих полимеров производства Японии)

A-Style

•

Home Cloud

TM

•

Purity Sound

•

Вход HDMI

го

TM

ЦП

•

Поддержка процессоров 4-

поколения Intel® Core

i7 /

i5 / i3 / Xeon® / Pentium® / Celeron® в исполнении LGA1150

•

Digi Power Design

•

Система питания 12

®

•

Поддержка технологии Intel

Turbo Boost 2.0

®

•

Поддержка процессоров Intel

серии K с

разблокированным множителем

•

Поддержка полного разгона процессора ASRock BCLK

®

Чипсет

•

Intel

Z87

Память

•

Двухканальная память DDR3

Русский

•

4 х гнездо DDR3 DIMM

•

Поддержка модулей памяти DDR3 2933+(OC)/2800(OC)/

2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 Non-ECC

Unbuered

•

Максимальный объем системной памяти: 32 Гб (см.

«ПРЕДОСТЕРЕЖЕНИЕ»)

®

•

Поддержка Intel

Extreme Memory Prole (XMP)1.3/1.2

•

Гнездо, не вносящее искажений

Гнезда

•

3 x PCI Express 3.0 x16 гнезд (PCIE1/PCIE3/PCIE4:

расширения

одинарный при x16 (PCIE1); двойной при x8 (PCIE1)

/ x8 (PCIE3); тройной при x8 (PCIE1) / x4 (PCIE3) / x4

(PCIE4))

•

1 x PCI Express 2.0 x1

•

2 x гнездо PCI

TM

•

Поддержка AMD Quad CrossFireX

, 3-Way Cross-

TM

TM

FireX

и CrossFireX

TM

TM

•

Поддержка NVIDIA® Quad SLI

и SLI

78

Z87 Extreme4/TB4

Графическая

•

Поддержка выходных сигналов Intel® HD Graphics Built-

система

in Visuals и VGA возможна только при использовании

процессоров со встроенными графическими процессорами.

•

Поддержка встроенных технологий визуализации

Intel® HD Graphics: Intel® Quick Sync Video с AVC, MVC

(S3D) и MPEG-2 Full HW Encode1, Intel® InTruTM 3D,

Intel® Clear Video HD Technology, Intel® InsiderTM, Intel®

HD Graphics 4400/4600

•

Pixel Shader 5.0, DirectX 11.1

•

Максимальный объем совместно используемой

памяти: 1792 Мб

•

Три выхода VGA: D-Sub, Порты HDMI и DisplayPort/

underbolt

•

Поддержка работы с тремя мониторами

•

Поддержка технологии HDMI с максимальным

разрешением до 4K × 2K (4096x2304) при 24 Гц

•

Поддержка D-Sub с максимальным разрешением до

1920x1200 при 60 Гц

•

Поддержка DisplayPort/underbolt с максимальным

разрешением до 4K × 2K (4096x2304) при 24 Гц

•

Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и

HBR (High Bit Rate Audio) по HDMI (необходим HDMI-

совместимый монитор)

•

Поддержка функции HDCP через порты HDMI и Dis-

playPort/underbolt

•

Поддержка воспроизведения Full HD 1080p Blu-ray (BD)

через порты HDMI и DisplayPort/underbolt

Русский

•

Поддержка скорости передачи данных до 10 Гб/с через

порт underbolt

•

Поддержка гирляндного подключения до 6 устройств

underbolt

Аудио

•

7.1-канальный звук высокой четкости HD Audio с

защитой данных (аудиокодек Realtek ALC1150)

•

Поддержка Premium Blu-ray Audio

TM

•

Поддержка Purity Sound

- 115 дБ SNR DAC с дифференциальным усилителем

- TI® NE5532 Premium Headset Amplier (поддержка

наушников с сопротивлением до 600 Ом)

- Технология Direct Drive

- Крышка с экранированием от электромагнитных помех

- Изолирующее экранирование печатной платы

•

Поддержка DTS-подключения

79

ЛВС

•

Gigabit LAN 10/100/1000 Мб/с

•

Giga PHY Intel® I217V

•

Поддержка технологии Intel® Remote Wake Technology

•

Поддержка Wake-On-LAN

•

Поддержка Energy Ecient Ethernet 802.3az

•

Поддержка PXE

Порты

•

1 x PS/2 для мыши/клавиатуры

ввода-

•

1 x D-Sub

•

1 x HDMI-выход

вывода

•

1 x HDMI-вход

на задней

•

Вход DisplayPort для порта underbolt (TBT1

панели

используется только для испытаний) - 1 шт.

•

Порты underbolt (поддержка устройств underbolt

или мониторов DisplayPort) - 2 шт.

•

1 x оптический выходной SPDIF

•

1 x eSATA

•

2 x USB 2.0

•

4 x USB 3.0 (концентратор ASMedia)

•

1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и МИД SPEED)

•

Разъемы HD Audio: задние динамики / центральный

динамик / сабвуфер / линейный вход / передние

динамики / микрофон

Русский

Запоми-

•

6 x разъем SATA3 6,0 Гб/с Intel® Z87, поддержка RAID

нающие

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage

Technology 12 и Intel Smart Response Technology), NCQ,

устройства

AHCI и горячая замена

•

2 x разъем SATA3 6,0 Гб/с ASMedia ASM1061, поддержка

функций NCQ, AHCI и горячей замены (разъем

SATA3_А2 используется совместно с портом eSATA)

•

1 x разъем eSATA ASMedia ASM1061, поддержка функций

NCQ, AHCI, горячей замены и множителя портов

Разъемы

•

1 x колодка IR

•

1 x колодка СОМ-порта

•

1 x колодка светодиодного индикатора питания

•

2 x разъем для вентилятора ЦП (1 х 4-контактный, 1 х

3-контактный)

•

3 x разъема для вентилятора корпуса (1 х 4-контактный,

2 х 3-контактный)

80

Z87 Extreme4/TB4

•

1 x разъем для вентилятора блока питания (3-контактный)

•

1 х разъем питания АТХ (24-контактный)

•

1 х 8-контактный разъем питания 12 В (8-контактный)

(разъем High-Density Power Connector)

•

1 x аудиоразъем на передней панели

•

3 x колодки USB 2.0 (поддержка 6 портов USB 2.0)

•

1 х вертикальный разъем USB 3.0 типа A

•

1 x колодка USB 3.0 (поддержка 2 портов USB 3.0)

•

1 x Dr. Debug с СИД

•

1 x кнопка питания с СИД

•

1 x кнопка перезагрузки с СИД

•

1 x переключатель сброса настроек CMOS

•

1 x селекторный переключатель BIOS

Особенности

•

2 x 64 Мб AMI UEFI Legal BIOS с поддержкой

BIOS

многоязычного ГИП (1 x основной BIOS и 1 x BIOS

резервного копирования)

•

Поддержка технологии безопасного резервного

копирования UEFI

•

Совместимость с управлением энергопотреблением по

ACPI 1.1

•

Поддержка SMBIOS 2.3.1

•

Регулировка напряжений ЦП, DRAM, PCH 1,05 В, PCH 1,5 В

Диск с ПО

•

Драйвера, утилиты, антивирусное ПО (демоверсия),

CyberLink MediaEspresso 6.5 (демоверсия), браузер и

панель инструментов Google Chrome, Start8, MeshCen-

Русский

tral, Splashtop Streamer

Контроль

•

Датчик температуры ЦП/корпуса

•

Тахометр вентиляторов ЦП/корпуса/блока питания

•

Малошумящий вентилятор ЦП/корпуса (с

автоматической регулировкой оборотов по

температуре ЦП)

•

Управление оборотами вентилятора ЦП/корпуса

•

Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore

ОС

•

Microso® Windows® 8 / 8 64-разрядная / 7 / 7

64-разрядная

Сертифи-

•

FCC, CE, WHQL

кация

•

Совместимость с ErP/EuP (необходим блок питания,

соответствующий стандарту ErP/EuP)

81

* Для получения дополнительной информации об изделии посетите наш веб-сайт:

http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек

BIOS, применение технологии Untied Overclocking Technology и использование

инструментов разгона независимых производителей, сопряжен с

определенным риском. Разгон процессора может повлиять на стабильность

системы или даже привести к повреждению ее компонентов и устройств.

Вы выполняете разгон процессора на ваш собственный риск и за свой счет.

Мы не несем ответственность за возможный ущерб, вызванный разгоном

процессора.

В связи с ограничением при работе под 32-разрядной ОС Windows®

фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных

ОС Windows® таких ограничений нет. Для использования той памяти,

которую ОС Windows® не может использовать, используйте ASRock XFast

RAM.

Русский

82

Z87 Extreme4/TB4

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой

перемычки на контакты перемычка «замкнута». Если колпачковая перемычка

на контакты не установлена, перемычка «разомкнута». На рисунке показана

3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на

них колпачковой перемычки.

Перемычка сброса

настроек CMOS

Сброс настроек CMOSпо умолчанию

(CLRCMOS1)

(См. стр. 1, № 15)

CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить

и обнулить параметры системы на настройки по умолчанию, выключите

компьютер и извлеките отключите кабель питания от источника питания.

Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1

на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS.

При необходимости сбросить настройки CMOS сразу после обновления

BIOS сначала перезагрузите систему, а затем выключите компьютер перед

Русский

сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль

пользователя по умолчанию сбрасываются только в том случае, если

извлечь батарею CMOS.

Предназначение кнопки сброса настроек CMOS аналогично предназначению

перемычки сброса настроек CMOS.

83

1.4 Колодки и разъемы, расположенные на материнской

плате

Расположенные на материнской плате колодки и разъемы перемычками

НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые

перемычки. Установка колпачковых перемычек на эти колодки и разъемы

может вызвать неустранимое повреждение материнской платы.

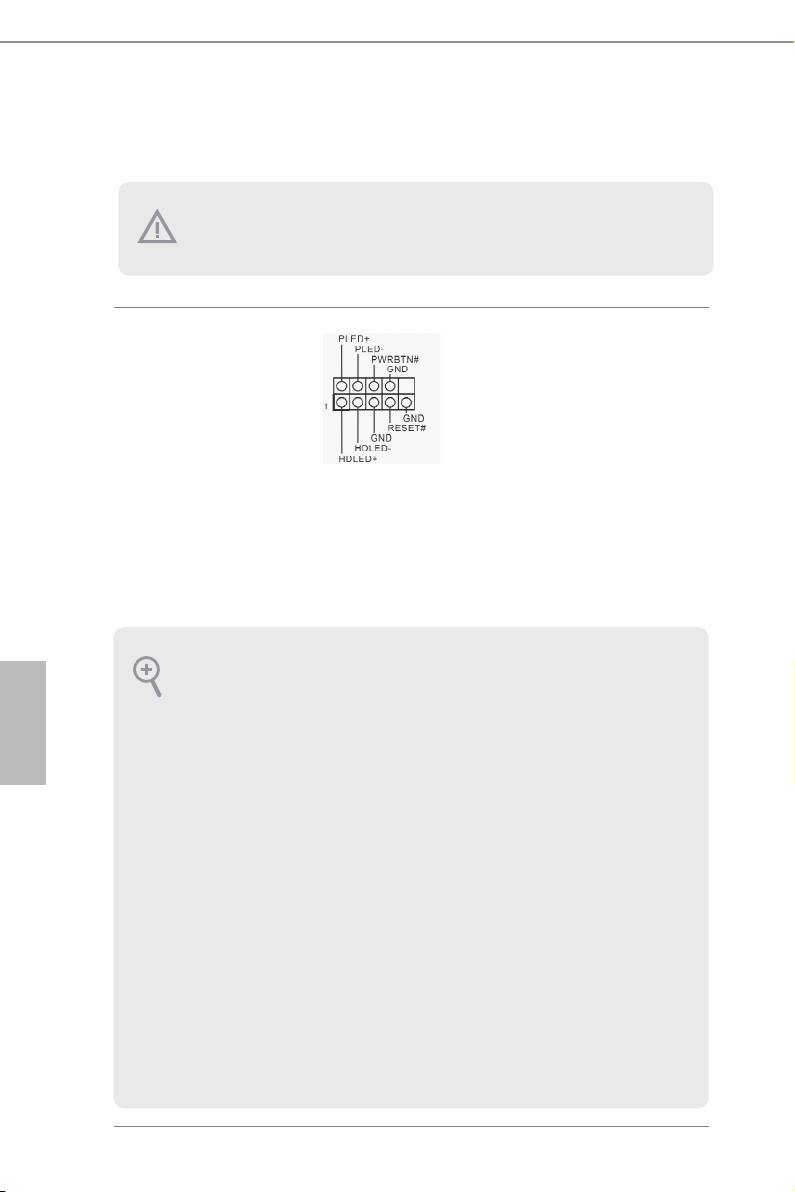

Колодка системной

Подключите

панели

расположенные на корпусе

выключатель питания,

(9-контактная, PANEL1)

кнопку перезагрузки и

(См. стр. 1, № 21)

индикатор состояния

системы к этой колодке

в соответствии с

распределением контактов,

приведенным ниже.

Перед подключением

кабелей определите

положительный и

отрицательный контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса.

Русский

Можно настроить порядок выключения системы с использованием кнопки

питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели

корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер,

если он завис и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели

корпуса. Светодиодный индикатор горит, когда система работает. Когда

система находится в режиме ожидания S1/S3, светодиод мигает. Когда система

находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска,

расположенного на передней панели. Светодиодный индикатор горит, когда

жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя

панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный

индикатор питания, светодиодный индикатор работы жесткого диска,

динамик и т. д. При подключении передней панели к этой колодке правильно

подключайте провода к контактам.

84

Z87 Extreme4/TB4

Колодка светодиодного

Подключите

индикатора питания

светодиодный

(3-контактная, PLED1)

индикатор питания

(См. стр. 1, № 20)

корпуса к этой колодке,

чтобы обеспечить

индикацию состояния

питания системы.

Разъемы Serial ATA3

Эти шесть восемь SATA3

(SATA3_0_1:

предназначены для

См. стр.1, № 10)

подключения кабелей

(SATA3_2_3:

SATA внутренних

SATA3_A1_A2

См. стр. 1, № 11)

запоминающих

(SATA3_4_5:

устройств для передачи

См. стр. 1, № 12)

данных со скоростью до

(SATA3_A1_A2:

6,0 Гб/с. Если на задней

см. стр.1, № 9)

SATA3_0_1SATA3_4_5 SATA3_2_3

панели ввода-вывода

подключен порт eSATA,

внутренний SATA3_A2

не работает.

Чтобы минимизировать

время загрузки,

используйте порты In-

tel® Z87 SATA (SATA3_0)

для самозагружаемых

устройств.

Колодки USB 2.0.

Кроме двух портов USB

Русский

(9-контактная, USB2_3)

2.0 на панели ввода-

(См. стр. 1, № 23)

вывода на материнской

(9-контактная, USB4_5)

плате также есть три

(См. стр. 1, № 24)

колодки. Каждая

(9-контактная, USB6_7)

колодка USB 2.0 может

(См. стр. 1, № 25)

поддерживать два порта.

Колодки USB 3.0.

Кроме четырех портов

(19-контактная,

USB 3.0 на панели ввода-

USB3_4_5)

вывода на материнской

(См. стр. 1, № 8)

плате также есть одна

колодка и один порт.

Каждая колодка USB 3.0

может поддерживать

(USB3_6)

два порта.

(См. стр. 1, № 22)

85

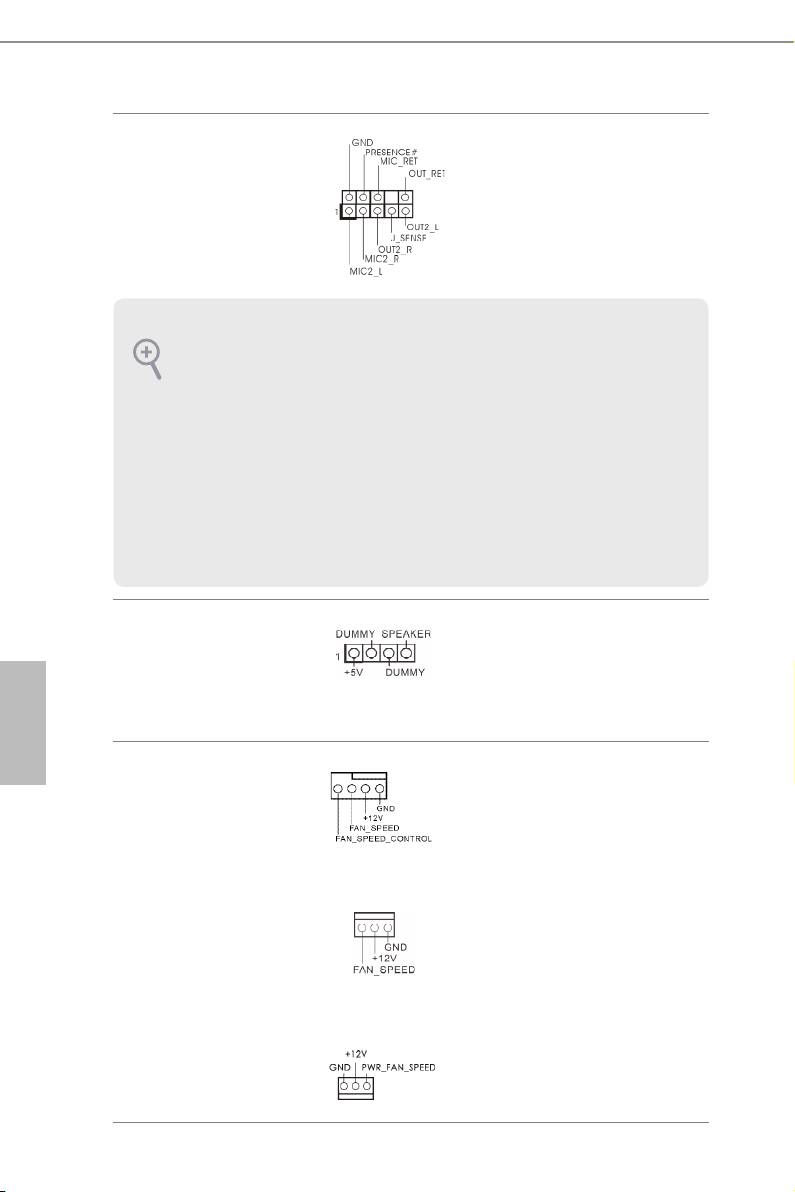

Аудиоколодка передней

Эта колодка

панели

предназначена

(9-контактная, HD_AU-

для подключения

DIO1)

аудиоустройств к

(См. стр. 1, № 28)

передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания

разъема, но для е правильной работы необходимо, чтобы провод панели

корпуса поддерживал передачу сигналов HDA. Инструкции по установке

системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке

передней панели, как указано далее:

A. Подключите Mic_IN (MIC) к MIC2_L.

B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.

C. Подключите провод заземления (GND) к контакту заземления (GND).

D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого

разрешения. При использовании аудиопанели AC’97 их подключать не нужно.

E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic

панели управления Realtek и отрегулируйте параметр Recording Volume

(Громкость записи).

Колодка динамика

Предназначена для

корпуса

подключения динамика

(4-контактная, SPEAK-

корпуса.

Русский

ER1)

(См. стр. 1, № 18)

Разъемы для

Предназначены для

вентиляторов корпуса и

подключения кабелей

блока питания

разъемов вентиляторов

(4-контактный, CHA_

и подключения черного

FAN1)

провода к заземлению.

(См. стр. 1, № 16)

(3-контактный, CHA_

FAN2)

(См. стр. 1, № 30)

(3-контактный, CHA_

FAN3)

(См. стр. 1, № 29)

(3-контактный, PWR_

FAN1)

(См. стр. 1, № 1)

86

Z87 Extreme4/TB4

Разъемы вентиляторов

Эта материнская

ЦП

плата снабжена

(4-контактный, CPU_

4-контактным разъемом

FAN1)

для малошумящего

(См. стр. 1, № 3)

вентилятора ЦП. Если вы

собираетесь подключить

(3-контактный, CPU_

3-контактный

FAN2)

вентилятор охлаждения

(См. стр. 1, № 4)

процессора,

подключайте его к

контактам 1-3.

Разъем питания АТХ

12

24

Эта материнская

(24-контактный, ATX-

плата снабжена

PWR1)

24-контактным

(См. стр. 1, № 7)

разъемом питания АТХ.

Чтобы использовать

20-контактный

1

13

разъем питания ATX,

подключите его вдоль

контакта 1 и контакта 13.

Разъем питания АТХ 12 В

Эта материнская

(8-контактный,

плата снабжена

ATX12V1)

8-контактным разъемом

(См. стр. 1, № 2)

питания АТХ 12 В.

Чтобы использовать

4-контактный

разъем питания ATX,

Русский

подключите его вдоль

контакта 1 и контакта 5.

Колодка инфракрасного

Эта колодка поддерживает

модуля

дополнительную

(5-контактная, IR1)

беспроводную передачу

(См. стр. 1, № 26)

и прием сигналов

инфракрасного модуля.

Колодка

Колодка COM1

последовательного

поддерживает

порта

подключение модуля

(9-контактная, COM1)

последовательного порта.

(См. стр. 1, № 27)

87
